Как проверить, натянуть или ослабить цепь на ваз 2107 инжектор и карбюратор, инструкции по натяжке с фото и видео

ЦЕПНОЙ ПРИВОД ГРМ ВАЗ 2107 — ОПИСАНИЕ

Цепная передача механизма ГРМ ВАЗ 2107 имеет большой ресурс, но когда-то приходит черёд и её замены. Необходимость в этом возникает в результате растяжения звеньев, когда натяжитель цепи уже не справляется с возлагаемыми на него функциями. Кроме этого, детали, отвечающие за нормальную работу привода ГРМ, со временем также подвергаются износу.

Основными элементами привода ГРМ ВАЗ 2107 являются цепь, успокоитель, башмак, натяжитель и звёздочки

УСПОКОИТЕЛЬ

В цепном приводе механизма газораспределения ВАЗ 2107 для гашения рывков и колебаний цепи применяется успокоитель. Без этой детали, при увеличении амплитуды колебаний, цепь может слететь с шестерён либо вовсе оборваться. Обрыв цепной передачи наиболее вероятен при максимальных оборотах коленчатого вала, что происходит мгновенно. В момент обрыва выходят из строя впускные и выпускные клапаны. После таких повреждений двигателю в лучшем случае потребуется капитальный ремонт.

Успокоитель цепи предназначен для гашения колебаний цепного привода во время работы двигателя

По своей конструкции успокоитель представляет собой пластину, которая выполнена из высокоуглеродистой стали с двумя отверстиями для крепления. Ещё одним элементом, одновременно отвечающим за успокоение и натяжение цепи, является башмак. Его трущаяся поверхность выполнена из полимерного материала высокой прочности.

Башмак натяжителя обеспечивает натяжения цепи, исключая её провисание

НАТЯЖИТЕЛЬ

Исходя из названия, можно понять, что устройство предназначено для исключения провисания цепи ГРМ во время работы двигателя. Существует несколько разновидностей таких механизмов:

автоматические;
механические;
гидравлические.

Автоматические натяжители появились не так давно, но уже успели показать свои положительные и отрицательные стороны. Основным преимуществом изделия является то, что нет необходимости в периодической регулировке натяжки цепи, поскольку механизм удерживает её постоянно в натянутом состоянии. Из недостатков автонатяжителя выделяют быстрый выход из строя, высокую стоимость, плохое натяжение, о чём свидетельствуют отзывы некоторых автовладельцев.

Гидравлические натяжители работают в результате воздействия масла под давлением, которое подводится от системы смазки двигателя. Такое конструктивное исполнение не требует вмешательства со стороны водителя по части регулировки цепной передачи, но механизм иногда может подклинивать, что сводит на нет все его преимущества.

Наиболее распространённым натяжителем является механический. Однако он имеет существенный недостаток: изделие засоряется мелкими частичками, в результате чего плунжер заклинивает и механизм неспособен выполнять свои функции во время регулировки натяжения.

Натяжитель обеспечивает натяжение цепи и позволяет выполнять регулировку, когда это необходимо

ЦЕПЬ

Цепь ГРМ в двигателе ВАЗ 2107 предназначена для соединения коленчатого и распределительного валов: на них стоят шестерни, на которые надевается цепь. После запуска силового агрегата, посредством цепной передачи обеспечивается синхронное вращение указанных валов. При нарушении синхронности по каким-либо причинам, происходит сбой в работе механизма ГРМ, в результате чего стабильная работа двигателя нарушается. В такой ситуации наблюдаются провалы мощности, ухудшение динамики, увеличение расхода топлива.

Цепь ГРМ в двигателе ВАЗ 2107 предназначена для соединения коленчатого и распределительного валов

По мере эксплуатации автомобиля цепь растягивается, поскольку на неё возлагаются высокие нагрузки. Это говорит о необходимости периодической регулировки. В противном случае провисание приведёт к перескакиванию звеньев на шестернях, в результате чего нарушится работа силового агрегата. Чтобы этого не происходило, заводом рекомендуется проводить регулировку натяжения цепи каждые 10 тыс. км. пробега.

Настройка на карбюраторных модификациях ВАЗ 2107

Во всех старых учебниках по обслуживанию классических моделей Жигулей описывается способ установки момента образования искры с помощью лампочки, хотя опытные автомобилисты спокойно обходятся без неё. Почему так происходит, вы поймёте в процессе прочтения данного материала, новичкам же будет полезно ознакомиться со старой проверенной методикой.

Чтобы правильно выставить зажигание «семёрки», нужно обеспечить одновременное выполнение следующих условий:

насечка на шкиве коленчатого вала стоит напротив длинной риски, нанесённой на крышке газораспределительного механизма;
при этом круглая метка, нанесённая на шестерёнке цепного привода распределительного вала, совпадает с приливом на его корпусе;
поршень 4-го цилиндра завершил такт сжатия и находится в верхней мёртвой точке;
контакты внутри трамблёра разомкнуты;
подвижный контакт бегунка обращён к неподвижному контакту на крышке распределителя, куда подключён провод от свечи 4-го цилиндра.

Примечание. На бесконтактных системах в этот момент датчик Холла направляет сигнал коммутатору, чтобы тот разорвал электрическую цепь низкого напряжения, что приводит к возникновению высоковольтного импульса на проводе, ведущему к свече 4-го цилиндра.

Лампочка применяется с целью контроля момента зажигания, для чего её нужно подключить одним проводом к контакту «К» высоковольтной катушки, а вторым — к массе автомобиля. Следует знать, что в этот же момент поршень первого цилиндра тоже находится в положении ВМТ, только там происходит не сжатие топливовоздушной смеси, а выпуск отработанных газов после её сгорания. Вот почему несведущие автолюбители часто путают первый цилиндр с четвёртым при установке зажигания.

Когда перечисленные действия происходят одновременно, на электродах свечи 4-го цилиндра проскакивает искровой разряд, о чём свидетельствует вспышка подключённой лампочки. Чтобы добиться выполнения этих условий и правильно выставить зажигание, следуйте инструкции:

Поверните ключом на 36 мм коленчатый вал, совместив насечку на шкиве с длинной риской на крышке ГРМ.
Если в этот момент клапанная крышка двигателя снята, то лучше ориентироваться по метке на шестерёнке распредвала, выставив её напротив прилива корпуса.
Возьмите распределитель зажигания, снимите крышку и поверните его вал, чтобы поставить бегунок напротив провода, ведущего к цилиндру №4 (на крышке есть маркировка номеров цилиндров). Вставьте трамблёр в отверстие двигателя, удерживая бегунок и корпус в этом положении, после чего зафиксируйте его гайкой под ключ 13 мм.
Присоедините провода лампочки и включите зажигание поворотом ключа. Отпустите гайку крепления распределителя и медленно поворачивайте его за корпус, пока лампа не вспыхнет, указав на момент искрообразования. Снова закрепите трамблёр.
Выключите зажигание и убедитесь, что в данный момент контакты внутри распределителя разомкнуты. Возьмите щуп на 0,35 мм и проверьте зазор между ними, при необходимости откорректируйте его, ослабив отвёрткой винты крепления.

Примечание. Инструкция подразумевает, что перед началом работ трамблёр был демонтирован с двигателя без совмещения меток.

Зажигание считается выставленным правильно, если после установки крышки распределителя и подключения проводов вам удастся запустить двигатель, а дальше нужно настраивать угол опережения. Бесконтактная система устанавливается таким же образом, за исключением проверки зазора в контактной группе ввиду её отсутствия.

Установив вместо цепного привода ГРМ ременную передачу, инженеры ВАЗ уменьшили металлоёмкость двигателя и снизили его шумность. Вместе с тем, появилась необходимость в периодической замене ремня газораспределительного механизма, который пришёл на смену более надёжной и долговечной двухрядной цепи. Эта процедура не занимает много времени и вполне по силам начинающим автолюбителям, которые приняли решение самостоятельно заменить ремень ГРМ на отечественной «классике» ВАЗ 2107.

Конструкция цепного привода ВАЗ 2106, 2107

Для привода ВАЗ 2106/2107 с карбюратором используется двухрядная роликовая цепь. Она осуществляет передачу усилия от звездочки, укрепленной на коленчатом валу, на другую звездочку, надетую на конец распредвала. Цепь — конструкция, развивающая большую инерцию, поэтому цепной привод требует гашения колебаний. Даже хорошо натянутая цепь сохраняет свойство «играть» в тех местах, где нет ни звездочек, ни натяжителей.

Цепь обладает практически нулевой способностью растягиваться и сжиматься, и достаточно ограниченной гибкостью. Поэтому для того, чтобы обеспечить ей постоянное натяжение во время работы на своем месте при любых оборотах, ее приходится в буквальном смысле заковывать в оковы, применяя систему из натяжителей и успокоителей.

Эту задачу на ВАЗ 2106/2107 решает успокоитель — дополнительная подпружиненная прижимная планка. Она имеет стальной каркас, покрытый слоем прочной резины. Натяжители и успокоители достаточно эффективно гасят вибрацию и шум. Спадание цепи предотвращает ограничительный палец, который ввинчивается в блок или головку блока цилиндров. При нормальной работе цепь его не касается.

Замена цепи на велосипеде: снимаем и устанавливаем правильно

Специалисты советуют придерживаться некоторых простых рекомендаций, которые позволят владельцу велосипеда избежать возможных проблем с цепью:

не стоит ездить на сильно перекошенных передачах;
вовремя сделанная поможет вам уберечь ее от скорой поломки.
не используйте густые смазки и средства типа WD40 в качестве смазки цепи;
используйте несколько сменных цепей для продления их жизни.

Замок цепи.

В случае, если цепь все же нуждается в замене, важно подойти к этому вопросу грамотно и квалифицированно. Перед началом работ проверьте, какая цепь стоит на байке: с замком или нет. Как правило, цепи с замками стоят только на детских или дешевых байках

Чтобы подобной конструкции, достаточно лишь найти замок и снять его с помощью простой отвертки

Как правило, цепи с замками стоят только на детских или дешевых байках. Чтобы подобной конструкции, достаточно лишь найти замок и снять его с помощью простой отвертки.

Цепь с пином.

Выжимка.

Сложнее дело обстоит, если на велосипеде стоит цепь без замка, то есть с пином. Для работы с ней обязательно понадобится специальный инструмент – выжимка, который позволит быстро и легко снять цепь, не повредив звенья. Последовательность снятия такой цепи следующая:

Нужно выбрать сегмент цепи для разборки (специалисты советуют при каждой новой процедуре с одной и той же цепью выбирать разные сегменты, поскольку разборка их расшатывает).
В выжимное приспособление вставить цепь. Делать это можно так: или используя расположенное у фиксирующего винта посадочное место, в котором можно запрессовать или выпрессовать ось, или же – во втором положении регулируется только внутренняя часть втулки.
Выдавить ось в сторону укрепляющего винта (винт выжимки заворачивается при помощи рукоятки).

ВАЖНО! Во время работ следует тщательно следить за отсутствием дефектов на оси, ведь затем она будет использоваться в сборке звена. Перед установкой цепи на велосипед должна быть определена точная длина: если длина будет недостаточной, то цепь не позволит легко переключать передачи, а слишком длинной — будет болтаться. Перед установкой цепи на велосипед должна быть определена точная длина: если длина будет недостаточной, то цепь не позволит легко переключать передачи, а слишком длинной — будет болтаться

Перед установкой цепи на велосипед должна быть определена точная длина: если длина будет недостаточной, то цепь не позволит легко переключать передачи, а слишком длинной — будет болтаться.

Установка цепи на велосипед – процедура несложная и при должной сноровке выполняется легко, следует только аккуратно совершить следующие действия:

Устанавливаем переключатели на малые звездочки.
Надеваем цепь на велосипед, учитывая правильность расположения роликов натяжителя – нижний обходит слева, а верхний – справа.
После того, как звенья совмещены и зафиксированы винтом, можно зажимать цепь в выжимке.
Аккуратно запрессовываем ось, медленно вращая рукоятку выжимки: следите за уровнем погружения относительно соседних звеньев.
Проверяем, как работает ось – свободно и без заеданий, не выступает ли.

Порядок работ по натяжению или замене цепи ГРМ

В процессе эксплуатации автомобиля работающая под большими напряжениями цепь ГРМ постепенно вытягивается. Из-за этого может меняться шаг цепи и на холостом ходу двигатель начинает неустойчиво работать. Появляются плавающие обороты. Возможен даже перескок цепи на несколько звеньев и тогда ДВС начнет глохнуть. Чтобы этого не допустить, специалисты рекомендуют периодически регулировать натяжение цепи. Если же водитель услышал, что гремит цепь ВАЗ 2107 — это верный признак того, что на ВАЗ 2107 натяжение цепи просто необходимо.

Как натягивать цепь на ВАЗ 2107 — это можно сделать несколькими способами. Автолюбители выбирают любой из них, исходя из опыта и времени, имеющегося для работы.

Для начала автомобиль необходимо установить на ровном месте и зафиксировать колеса колодками, чтобы он не двигался с места, а также установить рукоятку КПП в положение «нейтрально». Перед началом работы надо приготовить инструмент — ключ на «13» и «36», головки на «8» и «10», плоскогубцы и отвертку. Для обеспечения доступа к цепи требуется снять крышку привода, открутив болты, ее удерживающие.

Подтягиваем цепь ГРМ на ВАЗ 2107:

— немного ослабить натяжитель цепи, находящийся рядом с помпой;

— с помощью специального ключа или головки на «36» провернуть коленвал на два оборота;

— затянуть натяжитель до отказа;

— запустив двигатель, проверить натяжение цепи;

— закрыть крышку привода, хорошо затянув все болты и гайки.

Если проделанная работа результатов не принесла и в районе привода раздается посторонний шум, есть еще один способ, как натянуть цепь ГРМ:

— для этого требуется, кроме крышки привода, снять клапанную крышку с ГБЦ при этом освобождается звездочка распредвала и натяжение цепи можно проверить вручную

— незначительно ослабить натяжитель

— провернуть коленвал на два оборота и затянуть натяжитель полностью

— проверить натяжение цепи вручную, провисаний ни в каких местах быть не должно, цепь должна быть упругой

— установить клапанную крышку и боковую крышку привода

Специалисты знают, что при регулировке натяжения цепи необходимо терпение. Дело в том, что с первого раза нужного результата можно не достичь, мало того, эту процедуру можно проделать несколько раз, пока исчезнет характерный звон в районе привода ГРМ.

Кроме того, необходимо помнить о том, что требуется производить подобные регулировки и после любых ремонтных работ, во время которых производились манипуляции с приводом ГРМ вплоть до снятия цепи.

После таких работ требуется обязательная регулировка натяжения цепного привода. Автолюбитель, являющийся владельцем ВАЗ 2107 как натянуть цепь должен представлять хорошо, так как профилактическая проверка ее состояния должна проводиться через каждые 10 тысяч пробега:

— вначале надо стравить давление в натяжителе и открутить гайку;

— как только гайка будет ослаблена башмак натяжителя должен отщелкнуться;

— если этого не произойдет, то требуется постучать по натяжителю, наверняка заел плунжер в нем, башмак должен отщелкнуться;

— с помощью ключа сделать два оборота коленвалом, он сам должен остановиться почувствовав самое большое сопротивление;

— ключом зафиксировав коленвал в этом положении, затянуть колпачковую гайку;

— подключив натяжитель и проверив его фиксацию, поставить крышку на место;

— в заключение, запустить двигатель и проверить работоспособность привода.

Поскольку в стандартной комплектации двигателя на машине требуется постоянный контроль привода ГРМ, то можно купить и установить автоматический натяжитель цепи ВАЗ 2107. Большой плюс от установки АНЦ заключается в том, что он не требует подвода масляной магистрали, упрощается общая схема привода. Этот прибор сам следит за натяжением и по мере вытягивания цепи корректирует усилия башмака.

Если при осмотре элементов привода обнаруживаются механические повреждения — сколы, задиры или трещины, то обязательно требуется замена вышедшей из строя запчасти. И, как следствие, снятие или полная замена цепи.

При снятии цепи необходимо помнить о том, что перед началом всех работ звездочки распредвала и коленвала должны быть выставлены по имеющимся меткам на корпусе подшипников и блоке цилиндров. Если есть необходимость в снятии самих звездочек, то штоки валов ни в коем случае нельзя проворачивать, для этого заранее надо нанести метки на них.

Основные элементы натяжительной системы цепи ГРМ

Цепь ГРМ в моторе держится не только на трёх звёздочках, о которых говорилось выше. Её поддерживает ещё несколько важных устройств.

Натяжительная система цепи ГРМ состоит из нескольких важнейших элементов

Разберёмся с ними подробнее.

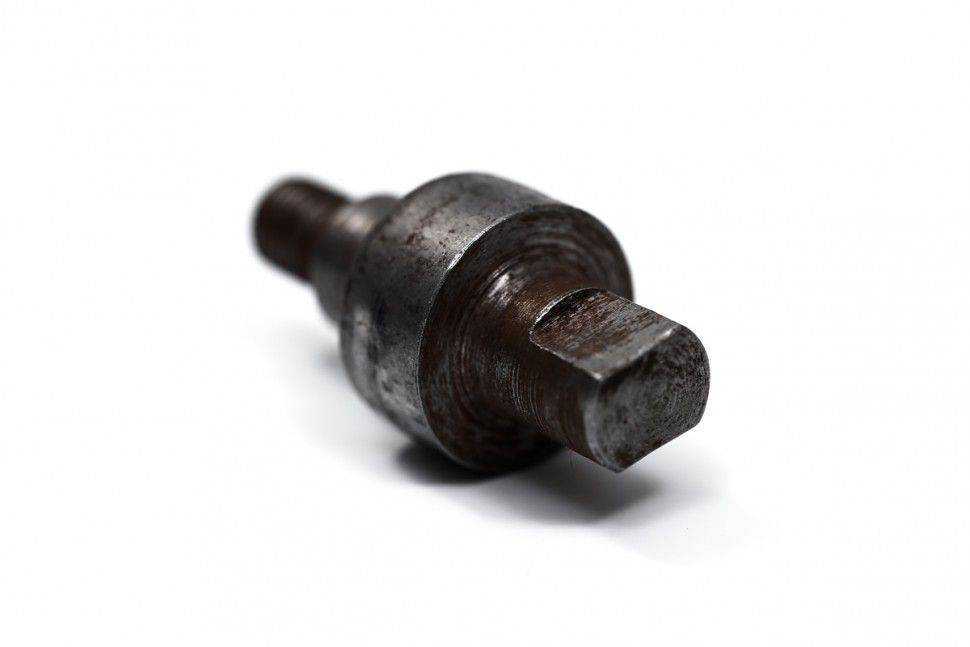

Ограничительный палец цепи ГРМ

Цепь ГРМ в двигателе ВАЗ 2107 поддерживается с помощью сложной системы натяжения. Одним из элементов этой системы является ограничительный палец. Это небольшая деталь цилиндрической формы, вкрученная в стенку блока цилиндров. Располагается палец рядом со звёздочкой коленчатого вала. Назначение пальца состоит в следующем: если натяжение цепи ГРМ внезапно ослабнет, палец не позволит цепи соскочить со звёздочки коленвала.

Конструкция ограничительного пальца предельно проста — это обычный болт с усечённой по бокам головкой

Если же цепь ГРМ натянута нормально, за ограничительный палец она не задевает, так как в этом случае между ней и пальцем имеется постоянный зазор примерно в 1.5 см.

О натяжителях цепи ГРМ

О назначении натяжителя цепи ГРМ нетрудно догадаться из его названия. Он должен постоянно натягивать цепь, не допуская её провисания. Если цепь провиснет хотя бы на полсантиметра, она может слететь с одной из звёздочек (хотя это случается довольно редко, намного чаще бывают ситуации, когда цепь остаётся на звёздочке, но при этом перескакивает на несколько зубьев вперёд, в результате чего равномерность её натяжения полностью нарушается, а провисание увеличивается ещё больше). В разное время на ВАЗ 2107 устанавливались разные типы натяжителей.

Натяжители механические

В механическом натяжителе усилие, необходимое для того, чтобы натяжительный башмак давил на цепь, создаётся обычной пружиной. Она давит на шток, он выдвигается из корпуса и давит на башмак. А башмак, в свою очередь, давит на цепь, постоянно гася её колебания.

Главным элементом механического натяжителя является плунжерная пружина

Пружина в таком натяжителе регулируется обычной плунжерной гайкой. Если водителю нужно немного подтянуть цепь, он просто слегка подтягивает гайку, устраняя провисание.

Механические натяжители для ВАЗ 2107 отличаются надёжностью и простотой конструкции

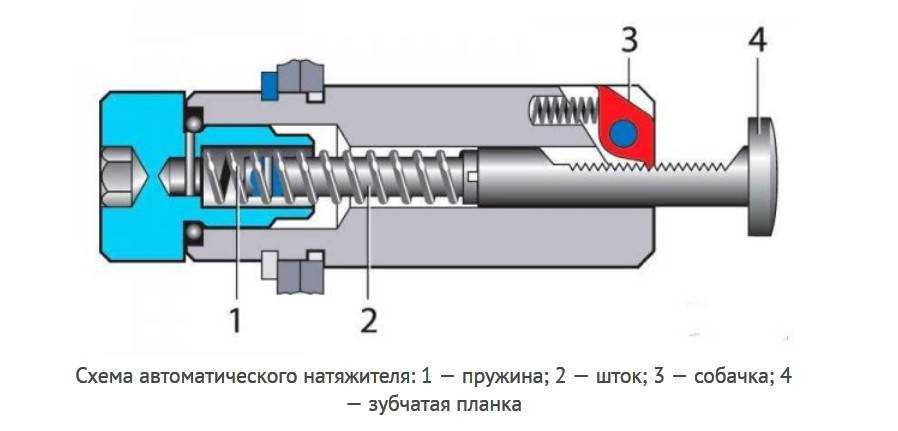

Натяжители автоматические

Автоматические натяжители устанавливались на более поздние модели ВАЗ 2107. В отличие от механических устройств, в конструкции этого натяжителя предусмотрена зубчатая планка с храповиком.

Основным элементом автоматического натяжителя цепи ГРМ является зубчатая планка

Плунжерная пружина давит на эту планку, а планка передаёт это усилие на башмак. Храповик не позволяет планке вернуться в исходное положение. Таким образом сохраняется постоянное натяжение цепи ГРМ.

Найти в продаже автоматические натяжители для ВАЗ 2107 в последнее время всё труднее

Натяжители гидравлические

Эти натяжители устанавливались в самые последние модели ВАЗ 2107. Главным отличием этих устройств является принцип их работы. Усилие в гидравлическом натяжителе создаётся не с помощью пружины, а с помощью давления масла. Оно подаётся на натяжитель по армированному шлангу высокого давления.

Масло подаётся в гидравлический натяжитель по специальному армированному шлангу

Успокоитель цепи ГРМ

Успокоитель цепи ГРМ — это ещё один незаменимый элемент системы натяжения, без которого равномерная работа цепи ГРМ невозможна. Успокоитель представляет собой металлическую пластину, которая крепится к стенке блока цилиндров.

Успокоитель цепи ГРМ на «семёрке» представляет собой простую металлическую пластину, держащуюся на двух болтах

Находится эта пластина напротив натяжителя, то есть воздействует успокоитель на вторую половину цепи. Поскольку натяжитель давит на цепь очень резко, противоположная сторона этой цепи неизбежно начинает вибрировать. Для гашения этой вибрации и нужен успокоитель. Цепь, задев за пластину успокоителя, теряет часть энергии и амплитуда её колебаний существенно уменьшается. Без сдерживающего действия успокоителя цепь будет растягиваться гораздо быстрее.

Основные элементы натяжительной системы цепи ГРМ

Разберёмся с ними подробнее.

Ограничительный палец цепи ГРМ

Цепь при этом начнёт задевать за ограничитель с характерным звяканьем, которое обязательно привлечёт внимание водителя, поскольку звук этот будет слышен даже в салоне. В случае обрыва цепи ограничитель не позволит ей полностью слететь со звёздочки и сломать находящиеся рядом звёздочки маслонасоса и вала ГРМ. Если же цепь ГРМ натянута нормально, за ограничительный палец она не задевает, так как в этом случае между ней и пальцем имеется постоянный зазор примерно в 1.5 см

О натяжителях цепи ГРМ

Натяжители механические

Натяжители автоматические

Натяжители гидравлические

Успокоитель цепи ГРМ

Замена цепи

Если пробег вашего ВАЗ 2107 достаточно большой – то цепь наверняка уже вытянулась естественным образом, и увеличился шаг между звеньями. В такой ситуации ее замена просто необходима, и сделать это можно своими руками.

Приготовьте заранее отвертки и гаечные ключи (для коленвала нужен специальный ключ).

Для упрощения рабочего процесса рекомендуем снять решетку радиатора ВАЗ 2107, сам радиатор (слив перед этим жидкость) и крышку клапана головки блока. Теперь поверните ключом по часовой стрелке шкиф коленвала, пока метка на шестерне распределительного вала не совпадет с ее отливом на корпусе подшипника и крышке вала.

Немного ослабив крепление генератора, снимите клиновой ремень, шкив водяной помпы и натяжитель цепи распредвала

Обратите внимание, что теперь необходимо обязательно включить четвертую передачу, а также поставить машину на ручник. Затем слегка открутите крепление звездочки, предварительно отогнув его шайбу

Скрутите гайку башмака натяжителя. Снимите его, если нужна его замена. Отогните стопорную шайбу болта верхней звездочки, открутите ее, выньте шестерню вместе с цепочкой, предварительно убрав ограничительный болт.

Теперь до конца отвинтите болт шестерни распредвала, приподнимите цепь, выньте звездочку

До конца опустив цепочку, осторожно снимите ее с зубцов

После этого проверьте еще раз, совпадает ли метка шестерни коленчатого вала с нужной отметкой.

В противном случае, проверните коленвал, пока они не совместятся.

Натяжное цепное устройство – как оно работает

Натяжитель устанавливается вместе с задним переключателем скоростей на велосипедах с многоскоростной открытой трансмиссией. Дополнительно могут ставиться на другие типы велосипедов, например, с планетарной системой управления. Простая конструкция этого устройства обеспечивает четкую фиксацию велосипедной цепи, а также защищает от слета в случае сильного вытягивания.

Оптимальное положение роликов натяжителя – параллельно задней системе звезд, то есть цепь ходит по нему прямо и без перекосов. В противном случае погнут держатель системы переключения. Для его выравнивания нужно схватить и потянуть все устройство (переключатель), а не только натяжитель.

Схема заднего переключателя с натяжителем
