Правильная замена термостата: алгоритм действий

Ресурс узла

Отметим, что Логан комплектуется несколькими типами силовых установок, разных по рабочим характеристикам и параметрам. Но при этом на всех их водяной насос используется один и тот же, поэтому и порядок его замены на разных типах двигателей практически одинаков, за исключением некоторых особенностей, касающихся разборки мотора для доступа.

Вначале разберемся, когда должна выполняться замена данного элемента.

Завод-изготовитель рекомендует выполнять эту операцию каждый раз при замене ремня ГРМ, а ресурс привода составляет 60 тыс. км.

Но опытным путем установлено, что водяной насос способен прослужить и вдвое больше, то есть и 120 тыс. км для помпы не предел.

Отметим, что на ресурс водяного насоса влияет также качество изготовления.

Дешевая деталь, произведенная неизвестно кем, вряд ли сможет отработать длительный срок и быстро выйдет из строя.

Поэтому ориентироваться на рекомендации завода не обязательно. Конечно, если есть лишние деньги, то можно менять насос и при замене приводного ремня, лишним это не будет. Но можно и не делать этого, но при дальнейшей эксплуатации необходимо будет периодически проверять состояние помпы, чтобы вовремя заметить выход ее из строя и произвести замену.

Последовательность действий

  1. Помещаем машину в периметр ремонтной зоны.
  2. Отпускаем хомут патрубка подачи воздуха (крестовая отвертка).
  3. Снимаем датчик массового расхода воздуха (ДМРВ).
  4. Выкручиваем пробку расширительного бачка, удаляем вакуум.
  5. Отвинчиваем три хомута на распределителе системы охлаждения, сливаем отработку в пластиковую емкость (около 3-х литров).

Подготовительные процессы перед установкой

  1. Отжимаем колодку с проводами от блока управления двигателем, отсоединяем клемму датчика температуры.
  2. Ключом на «13» выкручиваем минусовую клемму, снимаем ее с корпуса регулятора.

  1. Головкой на «8» ослабляем хомуты патрубка подачи – обратки тосола к радиатору.

Хомуты патрубка подачи

  1. Снимаем резиновые патрубки с регулятора.

Отсоединяем резиновые патрубки

  1. Головкой на «13» выкручиваем две гайки – фиксаторы термостата к стенке блока цилиндров.

Две гайки — фиксаторы к блоку

  1. Извлекаем механизм со штатного места, зажимаем в тиски для проведения профилактики.

Зажим в тисках

  1. Ключом Torx T-30 выкручиваем три винта крышки, извлекаем ее.

Снятие крышки

  1. Соединение крышки и корпуса уплотнено резиновой прокладкой. Осматриваем ее, при наличии механических повреждений, деформации заменяем новой.

  1. Плоскогубцами захватываем пружину, надавливаем, освобождаем металлическую пластину.

Металлическая пластина

  1. Освобождаем баллон регулятора.

Баллон регулятора

  1. Для проверки работоспособности распределителя, опускаем его в емкость с водой, постепенно подогреваем, доводим до температуры 85 – 90°С. Наблюдаем за перемещением штока. В исправном состоянии он будет передвигаться ближе к верху.

Регулировка температуры

  1. Собираем детали в обратной последовательности, устанавливаем на штатное место.

Водителю на заметку!

Принцип работы и неисправности термостата на авто

Итак, для нормальной работы ДВС с сохранением его ресурса необходимо постоянно поддерживать оптимальную температуру охлаждающей жидкости. Если просто, в процессе работы двигатель не должен быть как слишком холодным, так и слишком горячим.

Именно по этой причине рабочая температура силового агрегата должна удерживаться в строго определенных рамках. Для этого в системе охлаждения мотора постоянно циркулирует рабочая охлаждающая жидкость (ОЖ, антифриз или ТОСОЛ).

Эта охлаждающая жидкость циркулирует по специальным каналам, которые выполнены в блоке двигателя и

ГБЦ

. Также от мотора через патрубки антифриз попадает в радиатор охлаждения, который обдувается потоками встречного воздуха.

Однако после того как температура жидкости составит около 85 градусов Цельсия, клапан начнет открываться, пропуская часть жидкости в радиатор. После нагрева жидкости до 98-100 градусов клапан термостата откроется полностью.

Затем, когда ОЖ пройдет через радиатор и температура жидкости понизится, произойдет постепенно закрытие клапана, что уменьшит поток горячей жидкости от мотора в радиатор или полностью перекроет подачу. Результат — автоматическое поддержание заданной температуры двигателя в определенных рамках (например, 85-98 градусов по Цельсию).

В свою очередь, это позволяет получить максимальную отдачу от мотора и повысить его КПД, эффективнее сжигать топливо, избежать коксования и нагара в цилиндрах, повышения токсичности выхлопа и т.д. При этом ресурс агрегата не страдает, так как двигатель работает в условиях оптимального нагрева (без перегрева или недогрева ДВС).

Читать далее: Эффективные методы борьбы с коррозией кузова авто. Как убрать коррозию своими руками

Также отметим, что термостат является полностью автономным решением, которое работает благодаря законам физики. Если коротко, в основе такого клапана лежит твердотельный термочувствительный элемент, который попросту плавится от нагрева.

В результате плавления открывается клапан. Затем, после охлаждения, термочувствительный элемент возвращается в исходное состояние, что приводит к закрытию клапана. Таким образом, термостат позволяет охлаждающей жидкости двигаться только по малому кругу (минуя радиатор) или по большому кругу (через радиатор).

Само собой, как и любое устройство, термостат со временем может выйти из строя. При этом неисправный термостат может стать причиной серьезных проблем

Чтобы избежать последствий, важно знать, какие признаки неисправного термостата

Среди основных симптомов можно выделить:

  • мотор не прогревается, долго или вовсе не выходит на рабочие температуры, печка дует холодным воздухом (термостат заклинил в открытом положении);
  • двигатель перегревается без других видимых причин, вентилятор охлаждения крутит постоянно (термостат не открывается);
  • проблема плавающая, когда сначала двигатель выходит на рабочие температуры, но затем после нескольких открытий и закрытий термостата начинается или перегрев, или сильное охлаждение силового агрегата (термостат частично или полностью подклинивает в открытом или закрытом положении);

Особенности конструкции

Термостат — это небольшой механический клапан. Устройство регулирует и определяет температуру охлаждающей жидкости в системе двигателя, отвечает за качество прогрева мотора автомобиля. Конструкция состоит из таких элементов:

  • корпус;
  • входной патрубок. Подключается непосредственно к системе охлаждения;
  • восковой шарик;
  • основной клапан. Отвечает за перекрывание процесса основной циркуляции;
  • поршень;


Термостат регулирует температуру охлаждающей жидкости в двигателе

  • перепускной клапан. В случае необходимости перекрывает малый круг охлаждения;
  • специальная пружина для удержания переносного клапана;
  • выходной патрубок. Подключается к насосу, качающему охлаждённую жидкость;
  • пружина, удерживающая перепускной клапан;
  • дополнительный входной патрубок. Элемент подключён к радиатору.

Ознакомиться с принципом работы термостата вам поможет данное видео:

Виды современных термостатов

Сегодня производители автомобилей оснащают двигатели разными термостатами. Выделяют несколько основных видов этих полезных конструкций:

  1. Устройство с электронным управлением. Подходит для всех режимов работы силового агрегата. Электронные приборы дополнены специальным нагревательным сопротивлением. Известны своей эффективностью и точностью. Их использование позволяет снизить степень потребления топлива.
  2. Одноклапанный. Надёжный и прочный агрегат. Преобладающее количество автомобилей оснащено одноклапанным термостатом.


Существует несколько основных видов автомобильных термостатов

Двухклапанный. В одном термостате находится два клапана: основной и второстепенный. Основной используется для циркуляции антифриза по большому кругу. Второй, так называемый перепускной клапан, выполняет аналогичные действия, только по кругу меньшего размера. Двухклапанные термостаты востребованы на территории СНГ.

Двухступенчатый. В конструкции предусмотрено также два клапана: большой и малый. Рекомендуют устанавливать в системе с высоким давлением охлаждающей жидкости.

Будет полезно: Конан о’брайен все еще имеет свой 1992 taurus sho

Признаки и причины поломки

Любые неполадки в действиях устройства пагубно сказываются на работе всего автомобиля. Главным симптомом и причиной неисправности считают коррозию. Она постепенно разъедает блокировочный штырь и цилиндр. Признаком неработающего термостата в этом случае является пульсирующий, беспрерывный поток охлаждённой жидкости

При этом неважно, в каком положении находится клапан. Признаками неисправного термостата также считают:

  1. Нижний патрубок становится тёплым за несколько минут работы агрегата. Устройство постоянно пребывает в открытом состоянии.
  2. Двигатель автомобиля быстро перегревается. При перегреве двигателя автомобиля патрубки конструкции (нижний и верхний) одинаковой температуры.


О неисправности термостата говорит перегрев двигателя и несколько других показателей

Во время работы устройства стрелка двигателя резко падает и показывает температуру меньше обычной. Когда двигатель прекращает свою работу, показания стрелки увеличиваются.
Длительное пребывание в закрытом положении. В этом случае конструкцию буквально заклинивает. Температура на панели прибора показывает, что тот закипает. После продолжительной работы мотора нижний патрубок остаётся холодным.

Вследствие поломок автомобиль не может нормально завестись. Понять, почему не работает термостат, и выяснить признаки поломки агрегата следует как можно скорее. Нарушение температурного режима пагубно сказывается на двигателе: он быстро изнашивается и приходит в негодность.

Замена

Необходимые средства и инструменты:

  • емкость с широким горлом объемом не менее 5 л;
  • рожковый или накидной ключ на 13;
  • шестигранный ключ на 5;
  • отвертка с крестовой битой;
  • чистая тряпка.

1.Установив автомобиль на эстакаде или на автомобильной «яме», поднимаем капот, отключаем минусовую клемму на аккумуляторе.

2.Открываем пробку заливной горловины на радиаторе и пробку на расширительном бачке.

3.Перебираемся под машину, находим на нижней части блока цилиндров сливную пробку в виде болта на 13. Подставив под нее емкость, откручиваем ее, и дожидаемся, пока стечет вся ОЖ. После этого закручиваем пробку.

4.Снимаем корпус воздушного фильтра.

5.Справа на головке блока находим термостат. Отверткой ослабляем хомуты патрубков термостата. Снимаем все шланги. Тряпкой удаляем остатки охлаждающей жидкости.

6.Шестигранником на 5 откручиваем три винта крепления крышки термостата.

7.Снимаем нерабочий термостат.

8.Проверяем целостность резинового уплотнителя. Если на нем есть следы повреждения, меняем его на новый.

9.Устанавливаем новый термостат. Подключаем шланги и зажимаем хомуты их креплений, предварительно смазав герметиком стыки шлангов.

10.Заливаем охлаждающую жидкость.

Теперь проверяем, все ли правильно мы сделали, и как работает новый термостат. Запускаем двигатель, даем ему нагреться до рабочей температуры. Касаемся нижнего патрубка, определяя его температуру. Если он горячий, значит, термостат работает, как ему и положено.

Не забудьте проверить герметичность соединения патрубков и корпуса термостата.

Этапы замены охлаждающей жидкости Лада Ларгус

Чтобы новая охлаждающая жидкость прослужила долго, а не превратилась через пару месяцев в коричневую жижу. Процесс замены должен состоять из трех этапов: слив, промывка, залив. Без этапа промывки существует вероятность, что новый антифриз быстро потеряет свои свойства.

На автомобили Лада Ларгус устанавливаются бензиновые двигатели объемом 1.6 литра:

  • 8 клапанов — K7M (-11189);
  • 16 клапанов — K4M (-21129).

Между ними есть небольшие различия в системе охлаждения. На 8 клапанном имеется сливное отверстие на блоке двигателя, но расположено оно в труднодоступном месте. По этой причине сливать из блока цилиндров не каждый решится, ведь для этого нужно снять стартер.

Так что можно сказать на двигателе сливной пробки нет, как и на 16 клапанном моторе, по этой причине замена будет очень похожей.

Слив охлаждающей жидкости

Производить слив старого антифриза удобнее из технологической ямы либо на эстакаде. Поэтому загоняем нашу Лада Ларгус в гараж с ямой. И пока двигатель остывает, спускаемся вниз, чтобы открутить защиту двигателя. Крепится она на 6 болтов под головку на 10мм.


Откручиваем защиту

Подготовку выполнили, теперь переходим к сливу:

  1. Откручиваем крышку на расширительном бачке (Рис.1).

    Рис.1 Крышка расширительного бачка

  2. Спускаемся вниз, с водительской стороны, внизу радиатора находим патрубок (Рис.2). Подставляем под него пустую емкость, сдвигаем хомут и сдергиваем шланг движением вверх.

    Рис.2 Нижний патрубок радиатора

  3. Снимаем верхний шланг с расширительного бачка. Отверстие на бачке чем-нибудь глушим, можно заткнуть пальцем. А в патрубок подаем давление из компрессора, сольется еще часть жидкости (Рис.3).

    Рис.3 Шланг бачка

  4. Много антифриза остается в отопителе салона. Для слива снимаем патрубок, идущий на печку. Удобней снять в месте крепления, возле термостата (Рис.4). После снятия его тоже продуваем воздухом из компрессора, сольется приличное количество.

    Рис.4 Патрубок на печку

Таким образом сливается почти весь антифриз, находящийся в системе охлаждения. Теперь для наилучшего результата промоем систему. Чтобы свежая ОЖ прослужила максимально долго.

Многим не нравятся самозажимные хомуты, и они хотят поменять их на обычные, червячного типа. Для нижнего патрубка нужно брать с тем учетом, что его диаметр составляет 37мм.

Промывка системы охлаждения

На этапе промывки нам нужно определиться для чего мы ее делаем. Если в сливаемой жидкости обнаружен осадок, взвеси или хлопья, то нужны специальные средства. Их продается большое количество и у каждого есть своя инструкция, по которой надо действовать.

Для промывки системы Лада Ларгус от мелких отложений и старого антифриза подойдет обычная дистиллированная вода. Ставим все шланги на место, заполняем систему через расширительный бачок и закрываем крышку.

Теперь машину нужно завести и погонять двигатель до полного прогрева, можно изредка повышать обороты, чтобы температура поднялась быстрее. После прогрева глушим мотор, немного ждем остывания и сливаем воду.

Эти действия рекомендуется провести 2-3 раза, чтобы вода на выходе была почти прозрачной.

Заливка без воздушных пробок

После промывки и максимального слива по инструкции, в системе охлаждения все равно остается немного дистиллированной воды. Используя для заливки в данной ситуации антифриз, он смешается с водой, и температура замерзания изменится. По этой причине лучше использовать концентрат, его можно развести с учетом оставшейся воды в системе.

Проверяем все патрубки, они должны быть на своих местах и зажаты хомутами.

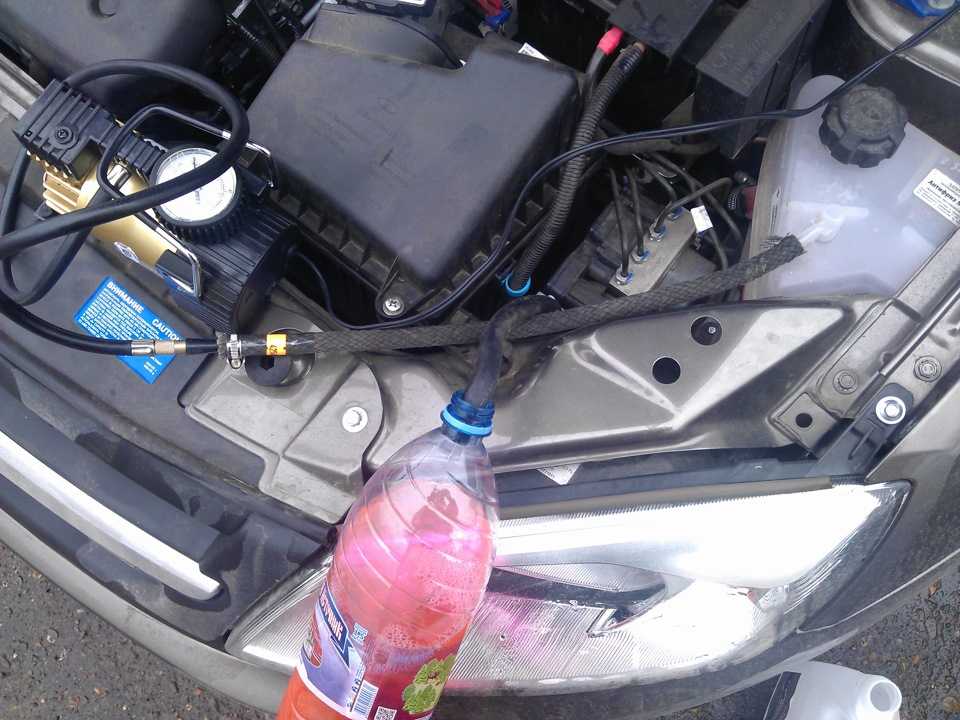

Для того чтобы избавиться от воздушных пробок, находим на шланге идущим на печку, штуцер для выпуска воздуха. Откручиваем заглушку и подсоединяем на него прозрачный шланг. Второй конец которого заводим в расширительный бачок. Заливаем готовую жидкость, точно также как мы это делали на этапе выше (Рис.5).


Рис.5 Выпуск воздуха

Теперь осталось запустить двигатель, антифриз через подсоединенный шланг будет возвращаться в расширительный бачок, а воздух соответственно в атмосферу. Нужно только смотреть за уровнем в бачке, чтобы он не понизился и система не завоздушилась.

Через прозрачный шланг удобно наблюдать, когда весь воздух выйдет. После чего снимаем шланг и ставим защитный колпачок-заглушку на место. Таким образом удается полностью избавиться от воздушных пробок на Лада Ларгус. Осталось проконтролировать уровень жидкости в ближайшие несколько дней, если он понизиться, то долить.

Замена терморегулятора

На рынке автомобильных запчастей можно встретить большое количество термостатов от различных производителей, их стоимость варьируется от 400 до 700 рублей. При выборе лучше остановиться на оригинальных запчастях «АвтоВАЗа». Каталожный артикул штатного термостата на Калине – 1118-1306010

Из аналогов хорошо себя зарекомендовали «Лузар» и «Прамо», но первый часто подделывают, а у второго неважное качество – срок службы в среднем около года. Оригинальное устройство, которое устанавливается с завода, может прослужить более трех лет

Замена термостата на Калине 8 клапанов или 16 оценивается не более чем в 800 рублей вместе с удалением воздуха из системы. Чтобы не платить дважды, можно поменять деталь своими руками. Только перед этим следует проверить устройство на работоспособность описанными способами.

Какие инструменты понадобятся

Для работы потребуется исправный термостат и подходящая ёмкость для слива охлаждающей жидкости из СОД – обычная пятилитровая пластиковая бутылка. Отличия замены на 8- и 16-клапанном двигателе незначительные. На последнем потребуется дополнительно снять стартер, чтобы случайно не залить его антифризом. В остальном порядок действий аналогичный.

Для снятия узла потребуется два накидных ключа, на 13 мм и 12 мм, так как на Калине используются гайки разного размера.

Инструкция по замене

Процесс замены не отличается сложностью и может выполняться самостоятельно, если следовать инструкции. Сначала нужно отсоединить фишку проводов от датчика на воздушном фильтре и снять его. Чтобы правильно демонтировать фильтр, потребуется несколько минут:

  • два верхних винта откручиваются полностью вместе с гайкой со стороны силовой установки;
  • на корпусе фильтра находится клапан рециркуляции, он тоже должен быть демонтирован;
  • поднять клапан вверх и, не отсоединяя шланги, убрать в сторону;
  • выдернуть клемму с воздушного датчика и, ослабив хомуты, отсоединить воздушный патрубок;
  • покачав фильтр из стороны в сторону, повернуть его корпус и постараться вытащить наружу.

Дальнейший порядок действий:

  1. Слить из системы охлаждающую жидкость.
  2. Ключом на 8 мм или фигурной отвёрткой ослабить все хомуты всех соединительных шлангов, затем отсоединить их.
  3. Открутить на термостате гайку на 12 мм, снять провод.
  4. Ключом на 13 мм открутить крепёжную гайку вверху и внизу терморегулятора на шпильках, затем несильным расшатыванием попробовать снять устройство. Для этого не нужно прилагать больших усилий. Учитывайте, что термостат работает в условиях высоких температур, из-за которых корпус буквально «прикипает» к посадочному месту.
  5. Посадочное место очистить от грязи и убрать старую уплотнительную прокладку. Потом место обработки вытереть чистой ветошью, нанести силиконовый чехол тонким слоем и выдержать 5-10 минут.
  6. Новый термостат устанавливается в обратном порядке. Следует обязательно переставить датчик температуры, сняв его со старого устройства, и не забыть подсоединить провод «массы». Для этого он фиксируется гайкой на верхней шпильке.
  7. Соединить все шланги и залить в систему охлаждающую жидкость до максимальной отметки.

После выполнения этих действий нужно запустить двигатель и осмотреть все места, которые отсоединялись. Убедиться в отсутствии утечек можно, несильно надавив на все шланги по нескольку раз. Уровень жидкости в бачке понизится, затем нужно долить антифриз до средней отметки и плотно закрутить крышку.

Контрольная проверка

После выполнения работ по замене детали проблема с перегревом или долгим прогревом должна исчезнуть. Остаётся проконтролировать правильное функционирование термостата

Для этого периодически нужно обращать внимание на стрелку указателя температуры. Если она не поднимается выше 90-95 градусов, то система работает нормально

При замене следует учитывать особенности температурного режима изделий – он может быть как ниже, так и выше средних показателей.

При проведении технического обслуживания автомобиля термостат должен осматриваться в том числе, несмотря на то, что это не входит в регламент. Своевременная замена неисправного устройства предотвратит преждевременный износ деталей двигателя и не допустит перегрева силовой установки. Небольшое устройство с одним клапаном способно влиять на функционирование всей системы отвода тепла от ДВС.

Источник

Последовательность действий при замене термостата на Ладе Гранте 8-ми клапанной

  1. Ставим машину в периметр ремонтной зоны.
  2. Сливаем антифриз (тосол).
  3. Снимаем хомуты, отсоединяем патрубки в системе охлаждения.
  4. Выкручиваем три винта, фиксирующих регулятор к блоку цилиндров.
  5. Изымаем термостат.
  6. Проводим дефектовку.
  7. Устанавливаем новые детали, собираем механизмы в обратной последовательности.

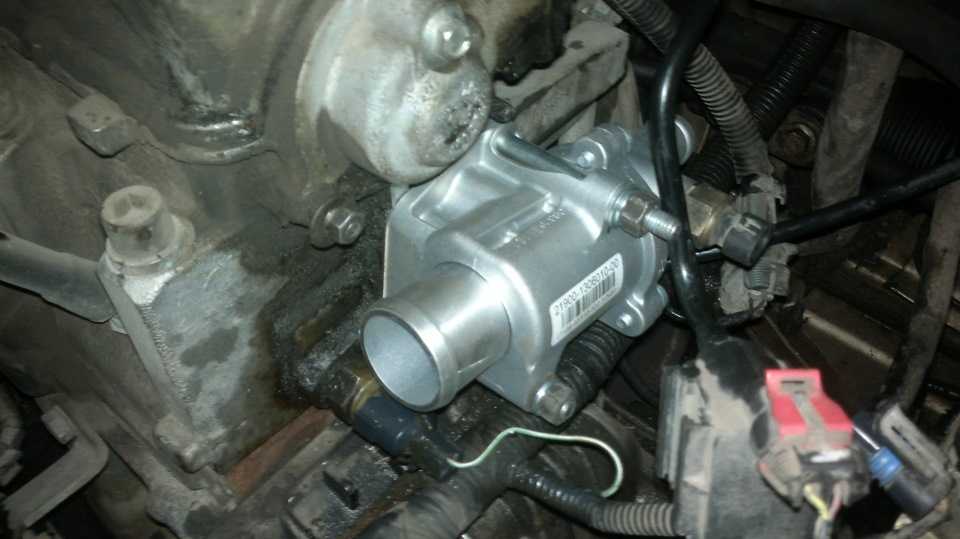

Где расположен термостат на Лада Гранта

В семействе автомобилей Лада Гранта «регулятор потока» зафиксирован на внешнем корпусе блока цилиндров с тыльной стороны. Схематически он расположен на отрезке магистрали между блоком цилиндров и радиатором системы охлаждения.

Место расположения запчасти

При достижении температуры в 90°С регулятор перенаправляет поток антифриза из малого круга к большому. Малый контур конструкционно состоит из:

  • водяной рубашки;
  • насоса (помпы);
  • печного отопителя.

При достижении температуры в 90°С клапан регулятора открывается, тосол начинает циркуляцию по большому кругу, проходя через радиатор охлаждения.

Преимущество малого круга в том, что антифриз, выходя из блока, сразу поступает на регулятор потока, что позволяет более точно определять градус тосола.

Вместе с тем, термостат на Ладе Гранте открывается уже на отметке в 85°С, а не 90°С, как указывает изготовитель в руководстве по эксплуатации. Фактический диапазон варьируется от 78°С до 93°С.

К счастью недогрев критических последствий не имеет, но не желателен. Подобные систематические действия приводят к ухудшению смазки, недогреву горючей смеси, вследствие чего топливо не в полном объеме сгорает в цилиндрах.

Как поменять термостат Рено Логан в различных модификациях

Для замены понадобится сама запчасть или только корпус, термостойкий автомобильный герметик, фиксатор резьбы и минимальное количество инструментов. Нужны всего лишь шлицевая и крестовая отвёртки, рожковый или накидной ключ на 10, прозрачная трубка диаметром 10 мм для стравливания воздуха, обрезанная пластиковая емкость на 5 л и ветошь. Размер ёмкости надо подогнать, что бы её можно было подставить под местом крепления корпуса термостата к двигателю.

Пошагово замена описана для моделей Рено Логан с 8-ю клапанным двигателем и осуществляется следующим образом:

Подставить предварительно обрезанную ёмкость под место крепления корпуса термостата к двигателю.
Отщелкнуть клипсы, и снять воздуховод.
Отвернуть пробку расширительного бачка.
Ключом на 10 отпустить нижний болт корпуса термостата, потом остальные

Полностью не откручивать, иначе жидкость хлынет мимо подставленной ёмкости!
Шлицевой отверткой осторожно отжать корпус от двигателя. Этого будет достаточно, чтобы из двигателя и радиатора вытекла часть антифриза.
Термостат находится на среднем уровне двигателя, поэтому оставшуюся жидкость сливать нет необходимости

Как только она перестанет вытекать, можно убрать ёмкость.
Полностью отвернуть все болты и чуть покачивая отделить корпус от посадочного места на двигателе.
Снимать патрубки с корпуса необходимо только в том случае, если из под него было обнаружено подтекание жидкости. На патрубке меньшего диаметра нужно сжать рычажки хомута и стянуть трубку. На большем патрубке надо отвернуть винт зажима хомута и также осторожно стянуть трубку с патрубка корпуса. Если подтеканий не было, то в этой операции нет необходимости, термостат и на весу легко вынимается из своего корпуса.
Вынуть термостат и сравнить его с вновь приобретенным. Если вид и размеры совпадают, то можно смело производить замену
Внимание! Не перепутайте и правильно вставьте термостат в корпус. Часть с пружиной должна находиться снаружи
Иначе не сможете вставить и прикрутить корпус к двигателю.

Очистить поверхности посадочного места на двигателе и корпусе.
Установить правильной стороной термостат в корпус.
Смазать тонким слоем термостойкого герметика посадочное место на двигателе и паз корпуса. Выждать 10 – 15 минут до подсыхания герметика (смотреть инструкцию на упаковке).
Нанести фиксатор резьбы на болты.
Корпус с новым термостатом установить на место и прикрутить болтами в несколько заходов не допуская перекоса.
Окончательно подтянуть болты.
Открыть пробку клапана на резиновом патрубке печки и надеть на него прозрачную трубку, второй конец трубки опустить в расширительный бачок.
Залить в расширительный бачок охлаждающую жидкость.
Проверить нет ли подтеканий на патрубках из под резиновых трубок и в месте примыкания корпуса к посадочному месту на двигателе.
Завести двигатель и дать поработать пять минут. За это время воздух из системы охлаждения должен выйти. Заглушить двигатель, снять трубку и завернуть пробку клапана.
Проверить нет ли течей.
Завести и прогреть двигатель до включения вентилятора на радиаторе.
Заглушить двигатель и проверить отсутствие протеканий и уровень жидкости в бачке. При необходимости доливки, обязательно дождаться охлаждения двигателя и только тогда отрыть крышку расширительного бачка.

Замена на 16 клапанных моторах Рено Логан не слишком отличается от уже описанной процедуры. Сложности возникают только при откручивании нижнего болта. Из-за того, что термостат находится в ином месте. Открутить нижний болт можно только сняв защиту двигателя предварительно заехав на яму или эстакаду. Или используя головку с гибкой подводкой. Остальные операции выполняются также и в той же последовательности.

Какой термостат лучше ставить на рено логан, сандеро

В продаже есть около 40 видов термостатов для Логана. Можно купить как китайский, так и оригинальный, причем не факт, что оригинально упакованный термостат не будет сделан в том же Китае. Родной термостат на Логан имеет артикул  8200772985 и стоит в сборе с корпусом нескромных 1200 гривен. Впрочем, есть куча неплохих заменителей:

  • Термостат QUINTON HAZELL QTH404K, цена 111 гривен, 89 градусов, качество неплохое, производство Германия;
  • JP GROUP 1214603110, цена около 120 гривен, 89 градусов, как бы Дания, но скорее всего, это будет Китай или Тайвань;

  • TRISCAN 86207691, малоизвестная, но очень хорошая компания, поставляет термостаты прямо на конвейеры многих заводов Рено, цена 180 гривен, температура открытия клапана 91 градус, производство Дания;

  • VERNET TH604789J, цена 200 гривен, Германия, температура 89 градусов;

  • MAHLE TX10089D, 300 гривен, 89 градусов, Германия;

  • WAHLER 346689D, 420 гривен, 89 градусов, Германия;

  • SASIC 4000363, Франция, 460 гривен, температура 89 градусов.

Неисправности термостата

Терморегулятор относится к расходным материалам, а значит, ремонту не подлежит. Замену можно проводить самостоятельно или обратиться с этим вопросом в автосервис. В первом случае в расходы будет включена только стоимость самого устройства. При обращении к специалистам к этой сумме добавится порядка 400 рублей за работу автомеханика. Деталь меняется потому, что ремонтировать в ней нечего. Самая распространенная неисправность – выход из строя твердотельного термочувствительного элемента.

Прежде чем менять термостат или проверять его на работоспособность, нужно знать, какие неисправности для него характерны. Выделяют три признака, которые говорят о поломке:

  1. Клапан заклинил в открытом положении. В этом случае охлаждающая жидкость циркулирует всегда по большому кругу, даже при запуске холодного двигателя. Мотор прогревается до рабочей температуры значительно дольше. Летом такая поломка не приносит неудобств владельцу автомобиля, а вот с наступлением холодов двигатель может вовсе не прогреваться. Печка не будет работать как положено, увеличится расход топлива.
  2. Клапан заклинил в закрытом положении. Если устройство не может открыться, то охлаждающая жидкость циркулирует только по малому кругу. Двигатель будет постоянно перегреваться, появится риск его полного выхода из строя. Длительная эксплуатация автомобиля при такой неисправности запрещена. Для предотвращения перегрева можно включить вентилятор отопителя на максимальную скорость обдува и постоянно контролировать показания указателя температуры двигателя.
  3. Клапан открывается раньше, чем нужно. При открытии клапана на температуре 70-75 градусов двигатель не успевает прогреться до рабочей температуры и тратит на это больше времени и топлива.

Последняя проблема встречается редко – в основном на устройствах, которые не подходят для использования на этом автомобиле или изготавливаются кустарным способом.

Причины неисправностей и способы их выявления

Самые частые неполадки:

  • появление коррозии на подвижных элементах устройства – случается редко, в основном при использовании вместо антифриза водопроводной воды;
  • попадание в корпус посторонних предметов, загрязнение или образование накипи;
  • антифриз низкого качества;
  • неисправность насоса охлаждающей жидкости.

Существует несколько способов проверки термостата. Ниже описан метод тестирования устройства без необходимости его демонтажа:

  1. Запустить двигатель. Так как в исправном терморегуляторе клапан должен быть в закрытом состоянии, то через несколько минут после запуска нижний патрубок радиатора должен быть холодным. Если шланг теплый, это свидетельствует о неплотно закрытом или полностью открытом клапане. Мотор будет дольше прогреваться и расходовать для этого больше горючего.
  2. Если патрубок начинает нагреваться после достижения рабочей температуры, значит, термостат исправен. Либо он заклинил с закрытым клапаном – двигатель будет перегреваться, понадобится срочная замена.

Все действия следует проводить, соблюдая осторожность. В процессе работы СОД патрубки и двигатель сильно нагреваются, случайное прикосновение к ним может стать причиной серьезного ожога

При функционировании малого круга радиатор не задействуется, верхний горячий и нижний холодный патрубок свидетельствуют о проблемах при условии, что мотор прогрет. Если описанные манипуляции не дали полной уверенности в работоспособности узла, можно провести более тщательную проверку, но для этого потребуется снять термостат с автомобиля. Этот способ тестирования выглядит так:

  1. Устройство поместить в металлическую ёмкость, наполненную водой, поставить на плиту.
  2. Дождаться, пока вода достаточно нагреется. При температуре около 60 градусов клапан начнёт приоткрываться. Полностью он откроется при температуре близкой к кипению – 90-95 градусов.
  3. Устройство вынуть из ёмкости и понаблюдать за тем, как по мере остывания клапан начнёт закрываться. В конечном итоге он должен закрыться, полностью перекрыв канал.

Если во время проведения проверки были выявлены сбои в работе клапана – не открывается, открывается не полностью, закрывается неплотно – его следует заменить.

Способы определения неисправности устройства

Выявить погрешности в работе термостата и устранить более серьёзные последствия его неисправности можно несколькими способами. Например, включить двигатель на пару минут. Если за это время шланг, соединяющий термостат и радиатор, успеет нагреться, значит, в клапане устройства имеются неполадки. Шланг исправной конструкции при коротком нагревании двигателя остаётся холодным.


Существует несколько способов выявить неисправность термостата, однако лучше всего обратиться за помощью к автослесарю

Существует и другой метод выявить неполадки. Конструкцию вместе с термометром опускают в специальный стеклянный сосуд с холодной водой. В процессе нагревания воды выяснится, исправен агрегат или нет. Иногда для подобных целей используют диагностический сканер.

Ремонт и замена агрегата

Зная, почему не работает термостат и какие признаки свидетельствуют о его повреждении, можно приступать к ремонту. Если поломка серьёзная, устройство заменяют на новое. Новая деталь должна полностью соответствовать вышедшей из строя конструкции. Замену лучше производить тогда, когда двигатель полностью остынет. В этом деле не обойтись без специальных ключей, герметика и крестообразной отвёртки.

Понадобится 3-литровая ёмкость. В неё будет сливаться охлаждённая жидкость. Работы по установке нового термостата происходят в два этапа: снятия испорченной конструкции и монтаж исправного устройства. Весь процесс займёт не менее 2 часов.

Извлечение старой детали включает в себя следующие шаги:

  1. Сливание охлаждённой жидкости в приготовленную ёмкость.
  2. Демонтаж воздушного фильтра.
  3. От внутренней части моторного отсека откручивают гайку и 2 болта. После отсоединения эти маленькие детали лучше положить на видное место. Так они не потеряются.
  4. Разъем снимается с корпуса клапана рециркуляции, вместе с трубками извлекают сам клапан.
  5. Снимается разъём с датчика по расходу воздуха. Отключается подводящий воздушный шар.
  6. Затем извлекают фильтр.
  7. С помощью имеющихся ключей откручивают гайки с нижней и верхней части термостата. Конструкцию аккуратно вытаскивают из гнезда.

«>

Какие датчики температуры установлены на 2114

ДТОЖ предназначен для отслеживания температуры антифриза в контуре системы охлаждения силового агрегата. После получения данных о текущем «градусе», ЭБУ повышает (занижает) обороты силового агрегата с целью корректировки температуры.

Где находится: штатное место установки — внешняя часть корпуса термостата. Цоколь ввинчивается в тело термостата. К верхней части подведены два силовых контакта для питания от бортовой сети.

Внутри цоколя ДТОЖ установлен плавильный элемент. Как только градус антифриза достигает «90», контакты замыкаются, бортовой компьютер сигнализирует об ошибке.

Далее водитель принимает решение о целесообразности экстренной остановки автомобиля, проведения профилактики, вызова эвакуатора.

Каталожные артикулы, цены датчиков температуры на 2114:

НазваниеКаталожный артикулЦена в рублях

ДТОЖ (оригинал), 8 клапанов, инжектор 2115-3811053 от 350
ДТНВ (оригинал) 2115-3828210
2115-3828210-02
2115-3828210-03
от 350 — 400
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Драйвер
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
