Промывка инжектора, чистка форсунок своими руками

Самостоятельная процедура в домашних условиях

Сегодня автомобилисты часто интересуются вопросом, как промыть форсунки в домашних условиях. В магазинах продают огромное количество химических средств и специальных жидкостей, которые предназначены для очистки инжектора. Но они не гарантируют успешный результат работы. В отдельных случаях возможно ещё более сильное загрязнение. Существует один универсальный способ, который поможет в домашних условиях выполнить чистку форсунок на стенде

От мастера требуется аккуратность, внимание и последовательное выполнение работы

Материалы для очистки:

резиновый патрубок тормозной системы (при отсутствии можно использовать эластичные или гибкие трубки);
двухжильный электрический провод;
лампа накаливания мощностью в 12 В;
пластиковый хомут-стяжка (нужно подготовить несколько штук с запасом);
изолента;
кнопка или рычаг переключения.

Рекомендуется купить новые уплотнительные кольца, потому что старые могут не обеспечить достаточный уровень герметичности. Все эти материалы обойдутся недорого, поэтому представленный способ можно считать малозатратным. Для этого потребуется изготовить стенд для чистки форсунок своими руками.

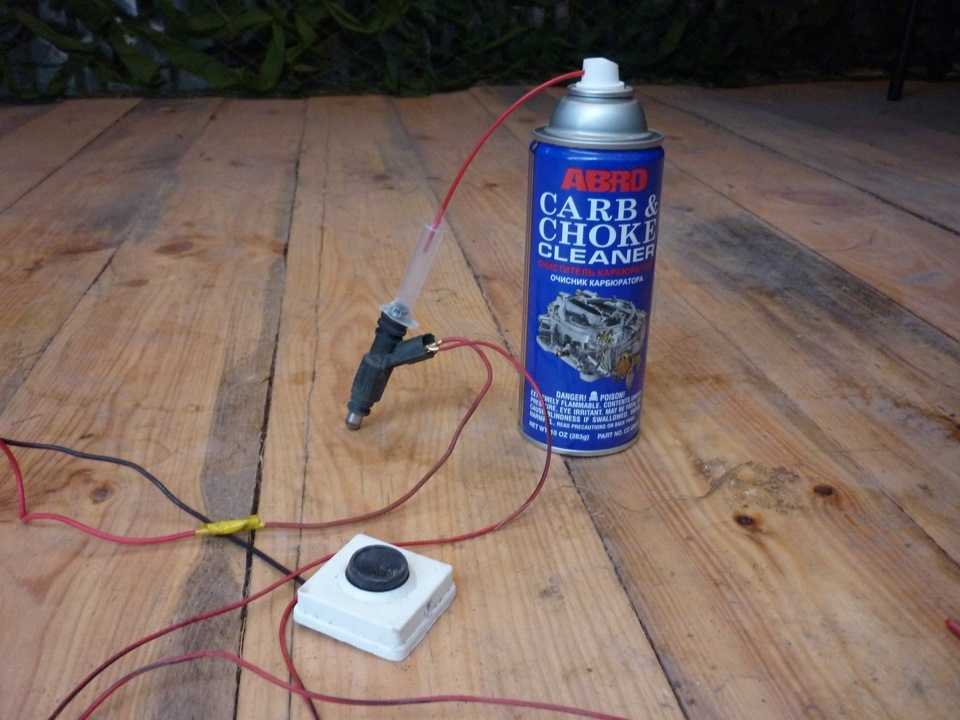

Изготовление приспособления

Приспособление, которое используется для промывки форсунок, имеет несложную конструкцию и состоит из двух частей. Необходимо взять гибкую трубку (отрезается наконечник из металла вместе с резьбой) или тормозной шланг. На другую сторону надевают форсунку, потому что показатель внутреннего диаметра шланга подходит для плотной насадки.

На другом конце, откуда отрезался металлический наконечник, делают подачу раствора. Берут пластиковую трубку, которая поставляется в комплектации со средством для промывки. Её вставляют внутрь металлического наконечника. Для обеспечения максимальной герметичности, нужно взять пробку из-под вина, вырезать полоску, свернуть её в тонкую трубочку, присоединить к наконечнику. Она должна сидеть максимально плотно.

Эта конструкция используется для присоединения баллона, где есть специальная чистящая жидкость. Через второй край подключают форсунку.

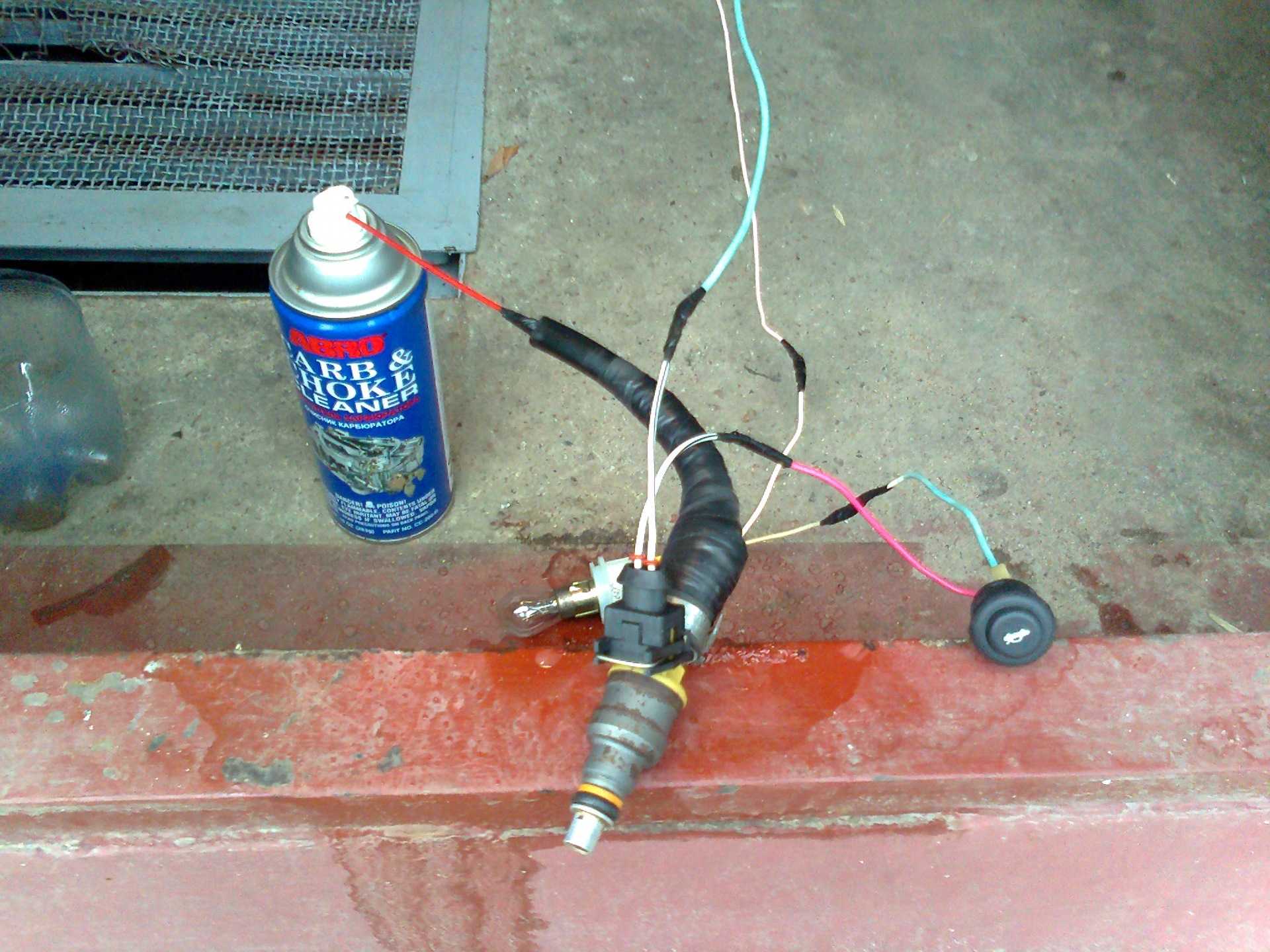

Электрическая часть

Чтобы сделать специальное устройство, необходимо использовать два провода. Они будут подавать питание на форсунку, когда будут выполняться очистительные работы. Питание осуществляется через АКБ. Чтобы не сжечь обмотку катушки, контролировать напряжение, необходимо вмонтировать лампу накаливания.

Снятие рампы и промывка

Когда приспособление и электрическая часть будут готовы, можно начинать разбирать и снимать форсунки с автомобиля. Для их извлечения необходимо использовать топливную раму. Для работы нужно подготовить следующие инструменты:

рожковые ключи;
плоские и крестовые отвёртки;
шестигранные ключи.

Сначала сбрасывается давление внутри топливной рампы. Проводка от бензонасоса отсоединяется и заводится двигатель. Во время работы мотор выбирает бензин, сбрасывает рабочее давление. Автомобиль должен работать, пока двигатель самостоятельно не заглохнет.

Отсоединяют патрубок воздушного фильтра, проводку рампы, регулятор холостого хода, датчики, патрубок, который отвечает за давление топлива внутри системы. Рекомендуется дополнительно демонтировать трос акселератора. Рожковыми ключами снимают топливные трубки, которые ведут к рампе. На их место накладывают ветошь, потому что в этой части может остаться бензин.

Откручивается болт прижимной пластины возле топливной трубки, крепление рампы. Для снятия форсунок необходимо отключить электрическую проводку. Она крепится с использованием фиксаторов, которые предварительно извлекают плоской отвёрткой. После этого извлекается форсунка лёгкими покачиваниями. Чтобы не перепутать порядок их размещения, можно делать специальные обозначения или делать промывку по очереди.

Для промывки обязательно извлекают уплотнительные кольца, которые расположены на корпусе и области распылителя. Процедура проделывается аккуратно, чтобы не повредить детали. Нужно подсоединить конец шланга к форсунке, зафиксировать его хомутом. Далее подключают баллон с промывочным средством. К выводам форсунки присоединяют электрические провода

Важно не путать полярность, чтобы они не вышли из строя. Теперь можно приступать к подключению устройства к АКБ

Создают небольшое давление внутри шланги, нажимают на распылитель баллончика. Кнопкой на электрической платформе включают форсунку, после чего она распыляет жидкость. Чистка проводится до того момента, пока поток не станет равномерным. По такой технологии делают чистку всех форсунок и устанавливают их на прежнее место.

Как чистят?

В общем мой вариант чистки инжектора, можно назвать не разборным. То есть топливную рейку не снимают, а чистят на машине. Это не разборный тип чистки, многие против него, говорят что нужно затем менять свечи и для двигателя это не очень хорошо. Все это бред ребята, жидкость не только прочищает инжектор, но и те же свечи зажигания, и даже катализатор. Происходит все так.

1) Снимаем воздухозаборник, отсоединяем все шланги, нам нужно добраться до топливной рейки.

Снимаем воздухозаборник

2) Убираем воздушный фильтр.

Снимаем воздухозаборник, фото 2

3) Вот сама топливная рейка

топливная рейка

4) Нас интересуют шланги высокого давления, которые находятся по бокам

шланги высокого давления

5) Снимаем их и имитируем подачу топлива

имитируем подачу топлива

другая сторона

6) Все подача чистящей жидкости настроена, подключаем обратно воздухозаборник.

настроена подача чистящей жидкости

7) Выставляем давление жидкости, это примерно 3 атмосферы. И заводим двигатель.

3 атмосферы

Двигатель будет работать до тех пор, пока жидкость не кончится, после этого чистка будет закончена. Мастер подключает обратно, все шланги высокого давления и все. Такой способ называется не разборным, то есть делается прямо на автомобиле. Также есть способ чистки инжектора, который подразумевает снятие топливной рейки. Рейку снимают подключают к специальному оборудованию и чистят. Иногда чистка производится ультразвуком. Такие способы стоят дороже и делают их не все станции, потому как оборудование дорогое.

Вот в принципе и все, надеюсь я просветил вас в этих вопросах

Читайте наш АВТОБЛОГ, только полезная информация.

Как промыть инжектор

Теперь наступило время приступить к непосредственным действиям, заключающимся в самостоятельном обслуживании своего автомобиля. Если вы задаётесь вопросом, как почистить инжектор самому, то следующая информация будет для вас очень полезной.

Для начала, необходимо определиться с тем, чем лучше промыть инжектор. Чаще всего, речь идёт о специальной жидкости, которая продаётся в автомобильных магазинах.

Её химический состав практически не отличается, так как делает данное вещество то же самое — устраняет сторонние элементы из каналов движения топлива. Теперь вы больше не будете беспокоиться о том, какой жидкостью промыть инжектор. Таким образом, можно сказать, что нам придётся просто прогнать специальную жидкость через форсунку, чтобы добиться полного её очищения.

Принципиального отличия в жидкости для промывки карбюратора или инжектора нет

Для того, чтобы почистить инжектор своими руками, нужно снизить давление в топливной магистрали. Делается это в рабочем состоянии мотора. Нам необходимо снять предохранитель, который и отвечает за работу двигателя. Теперь несколько минут выжидаем, прежде чем мотор будет полностью остановлен.

Снимаем рейку с форсунками

После этого, необходимо отключить клеммы форсунок, а также несколько других элементов, среди которых нагнетающий и реверсивный шланги топливопровода, а также рейка с форсунками, которая должна быть откручена и полностью удалена.

Проверьте все сопутствующие элементы

И лишь после этого, наступает время снятия колец форсунок.

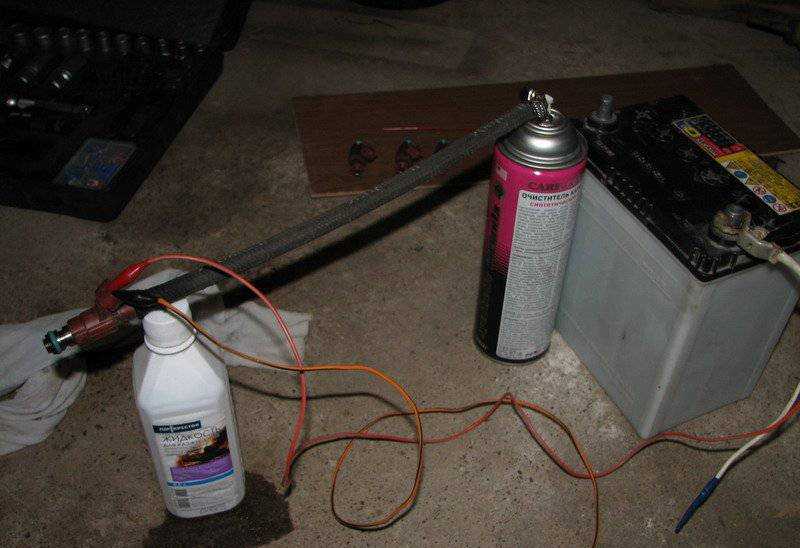

Процесс промывки

Самостоятельно промыть инжектор — довольно просто. Для этого необходимо, как мы уже отметили, просто прогнать соответствующую жидкость через инжектор. Промывать придётся каждую форсунку в отдельности. Для этого нам будут необходимы провода с клеммами или же другими надёжными контактами, чтобы подключиться к источнику питания, работающему в диапазоне от 9 до 12 Вольт. Нужно проверить, чтобы контакт с кнопочным включателем вжатия был максимально надёжным.

Подойдёт обычный шприц

Теперь важно обеспечить плотное прилегание канала подачи жидкости в форсунке. Для этого можно использовать пятиграммовый шприц, который приделывается к форсунке с её широкой стороны

Позаботьтесь об источнике питания

Теперь подключаем подготовленные клеммы к источнику питания. Таким образом, мы начинаем процесс проведения имитации работы клапана, путём вжимания и отпускания клавиши включателя. Нам необходимо пропустить жидкость сквозь форсунку под высоким давлением. Этим самым мы и сможем очистить седла клапана, а также топливных канальцев.

Как только жидкость была несколько раз пропущена через форсунку, её нужно оставить на некоторое время, прежде чем пройдёт процесс окисления. После этого процедура снова повторяется. Если всё сделано правильно, то форсунка снова начнёт функционировать, как и с самого начала.

Важно обратить внимание на то, присутствует ли течь у основания форсунки. Проверить это можно будет довольно просто — установить давление в магистрали, используя для этого бензонасос. Так что, нам будет необходимо пару раз завести двигатель, не запуская его

Так что, нам будет необходимо пару раз завести двигатель, не запуская его.

Можно устанавливать всё на свои места

После этих несложных процедур, нужно проверить, работает ли автомобиль должным образом. Если всё хорошо, то проблема заключалась только в неправильной работе инжектора. Иначе, необходимо искать другие недостатки в функционировании силового агрегата.

Признаки засорения

Химическая очистка инжектора

Как промыть форсунки инжектора: распространённые методы

Чистка форсунок своими руками без снятия

Присадки для чистки инжектора

Виды, месторасположение и принципы работы

Прежде, чем приступить к самостоятельной промывке, нужно узнать предназначение этого элемента и его место в системе впрыска. И на бензиновых, и на дизельных двигателях внутреннего сгорания установлен механизм впрыскивания топлива в цилиндры. Форсунка — это своего рода насос, который подает сильную и при этом тонкую струю горючего

Важность исправного функционирования этой детали понятна без лишних слов

По своему предназначению и типу впрыскивания они делятся на три вида:

центральная подача;
распределенное впрыскивание;
непосредственная подача.

Также они различаются по своей конструкции. Существуют электромагнитные и механические форсунки. Первые оснащены клапаном, реагирующий на импульсы, посылаемые ЭБУ. Вторые открываются под воздействием возрастающего давления топлива. Современные автомобили оснащены электромагнитным вариантом.

Подача горючего к каждой форсунке от рамы происходит под фиксированным давлением. Блок управления посылает электромагниту электрические импульсы. Их цель — задействовать клапан, открывающий и закрывающий канал. Чем сильнее и длительнее импульс, тем дольше и сильнее будет открыт клапан, а соответственно увеличится объем подаваемого сырья.

Регулировкой длительности управляет блок, который осуществляет управление мотором автомобиля. В зависимости от конструкции форсунок, может изменяться форма подачи топлива и ее направление. Что оказывает существенное влияние на смешивание рабочей смеси в движке.

Месторасположение данных элементов может отличаться ввиду разного формата подачи:

Центральный впрыск предполагает наличие одной или двух форсунок во впускном трубопроводе, находящемся около дроссельной заслонки. То есть, они заменяют использовавшийся ранее карбюратор;
Распределенный впрыск отличается оснащением каждого цилиндра своей индивидуальной форсункой. При этом они располагаются в основании впускного трубопровода, принимающего топливо;
Непосредственный впрыск распределяет их по верхней зоне стенок цилиндра. Подача осуществляется сразу в камеру сгорания.

Почему засоряются форсунки инжектора?

Устройство системы инжектора

Промывка

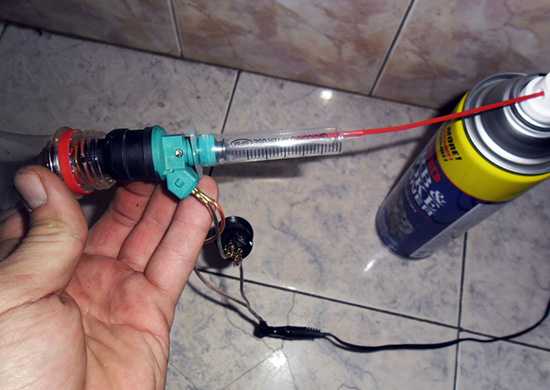

После извлечения форсунки можно приступать к ее промывке, но для этого предварительно снимаем уплотнительные кольца, установленные на ее распылителе и корпусе.

Делать это нужно аккуратно, чтобы не нанести повреждений.

Промывка же делается так:

Надеваем свободный конец подготовленного шланга на форсунку, фиксируем ее при помощи хомута

К пластиковой трубке подсоединяем баллон с чистящим средством;

К выводам форсунки подсоединяем провода, при этом важно не перепутать полярность. Поэтому лучше заранее поинтересоваться, где какой выход

При подключении проводов также следует позаботиться об изоляции. Затем подключаем проводку к АКБ;

Создаем давление в шланге, для чего пару раз нажимаем на распылитель баллончика;

Тумблером или кнопкой включаем в работу форсунку, после чего она начнет распылять чистящее средство;

Чистку проводим пока ее распыление не станет равномерным. При этом необходимо постоянно поддерживать давление в шланге, нагнетая его из баллончика. Важно не допустить, чтобы форсунка работала вхолостую;

После промывки на форсунку надеваются новые уплотнительные кольца, и она устанавливается в рампу.

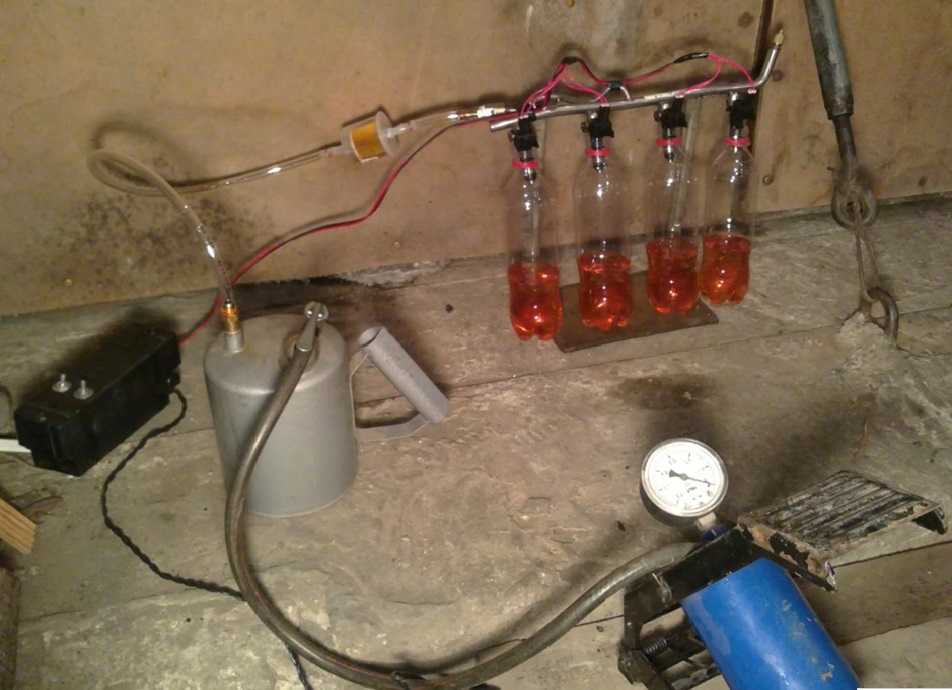

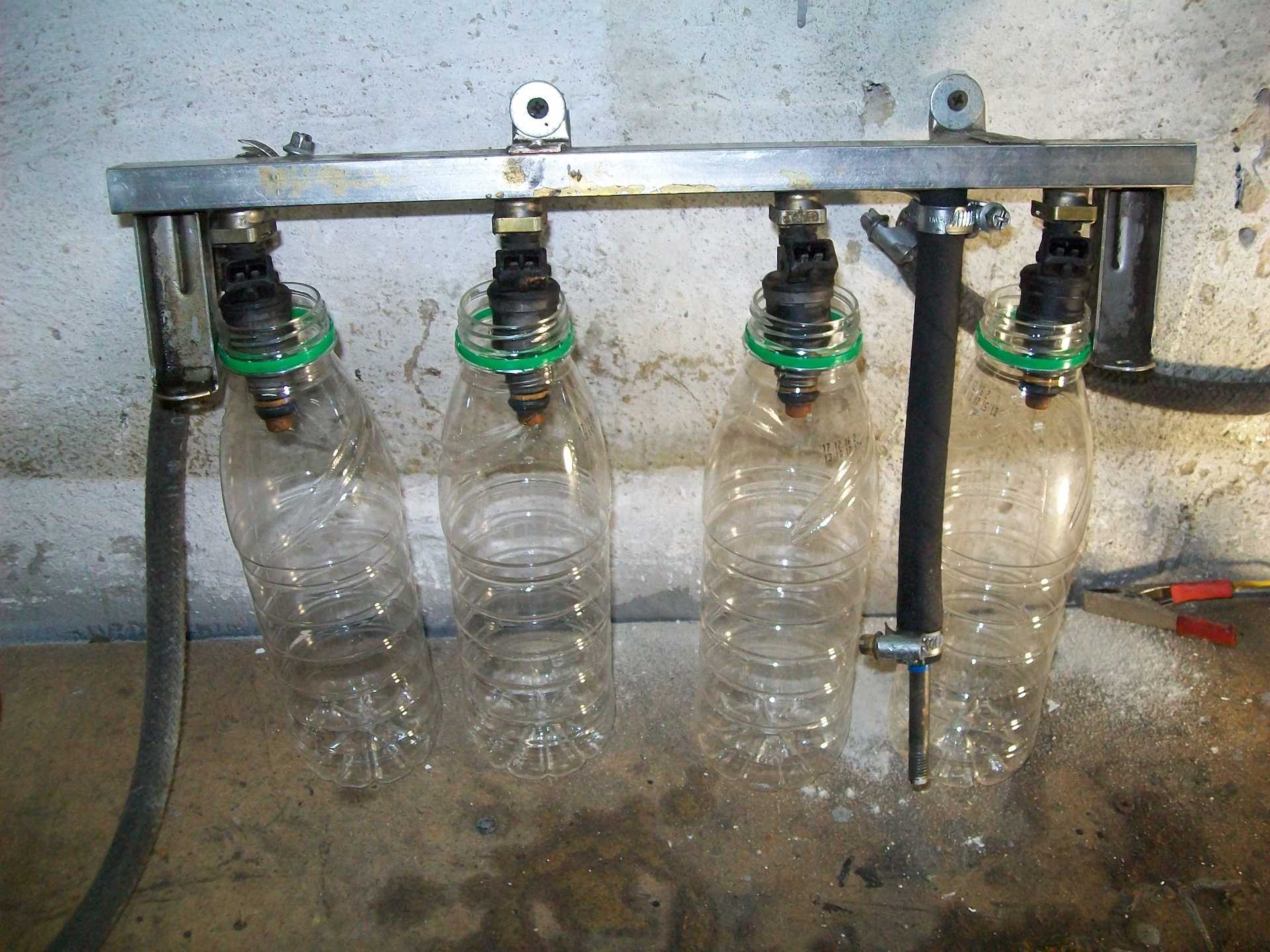

Сообщества › Сделай Сам › Блог › Станция для промывки инжектора — своими руками за 5 минут —

Процесс очистки

Многие механики допускают постоянно одну и ту же ошибку – жидкость для очистки заливается в топливный бак. Ожидается, что, попадая в форсунку вместе с топливом, жидкость способна прочистить по пути и форсунку. Однако, применяя такой странный метод многие забывают, что топливо вместе со смесью остается в форсунке после заглушки мотора. Смесь, в итоге, испаряется, а частицы все равно остаются. Добавлять чистящее средство в бак – совершенно неэффективно.

Видеоинструкция о том, как происходит чистка форсунок на стенде:

При чистке форсунок, мотор следует полностью отключить от системы подачи топлива. Нужно помнить, что топливная рампа находится под давлением, поэтому снимайте шланги максимально аккуратно. Подготовившись, нужно приступать непосредственно к работе:

Следует подготовить временную систему питания, вполне подойдет чистая пластиковая бутылка (без остатков воды). В нее наливается очиститель, для двигателя объемом 2,5 л достаточно одного литра, далее на каждые пол-литра объема добавляется 100 грамм жидкости. В нее нужно добавить немного бензина, достаточно взять половину от объема промывки. На горлышко надевается шланг, он закрепляется хомутом. Также в шланг врезается запасенный бензонасос;
Двигатель заводят и прогревают до рабочей температуры. После чего вытаскивают предохранитель, отвечающий за насос;
Мотор несколько раз запускают. Таким образом, производят сброс давления из топливной системы;
Снимается шланг, подводящий топливо к инжектору. На его место крепится свежесобранная топливная система с бачком, сделанным из бутылки. Также нужно снять шланг с обратки и заглушить его. Для этого внутрь шланга вставляется болт на 10 и зажимается хомутом;
Инжектор отключен от топливной системы
Включается бензонасос, прокачивается жидкость. Проверяется герметичность соединений. Если все в норме, то можно переходить к следующему этапу;
Двигатель заводится, для начала он должен поработать 5 минут, после чего ему дают несколько минут отдохнуть. За это время жидкость, попавшая в форсунки, размочит отложения. Далее мотор опять заводится. На этот раз он должен проработать полчаса. Все это время следует держать его на холостом ходу, периодически поднимая обороты до 2500 оборотов. Но это необязательно;
После этого отключите приспособление и соберите штатную систему. Затем заведите мотор и дайте ему поработать 10 минут, за это время выгорят остатки жидкости. Заодно проверяют герметичность соединений;
Двигатель глушится и ставятся новые свечи зажигания. Заодно сбрасывают ошибки с ЭБУ. Желательно провести диагностику и убедиться в нормальной работе двигателя.

Причины и признаки загрязнения форсунок

Основные причины засорения форсунок

Форсунка, как и любой другой элемент, через который подается какое-либо вещество, может засориться. Изнутри на ее поверхностях формируются скопления углеродистых веществ, которые впоследствии способны засорить сам канал выпуска топлива. В результате клапан форсунки начинает работать плохо и открывается на слишком долгое время, что приводит к единовременному впрыску большого объема топлива.

Для чего нужна промывка форсунок

В результате такого нарушенного процесса топливная смесь, попадающая в камеру сгорания, оказывается перенасыщенной. Воспламенение начинает происходить неправильно, появляется такой характерный признак, как пропуски зажигания. Далее несгоревшее топливо проникает в выхлопную систему и начинает гореть уже внутри катализатора, который в свою очередь тоже засоряется. Результат всех этих процессов – заметное и явное снижение мощности, повышение топливного расхода, выхлопы становятся более токсичными.

Причины загрязнения форсунок

Ультразвуковая очистка

Особенности работ

Способы чистки форсунок

Вариантов чистки форсунок своими руками несколько.

Можно воспользоваться химическими присадками, почистить форсунки ультразвуком, предварительно сняв их, и прочистить инжектор не снимая его. У каждого из способов есть как положительные, так и отрицательные стороны.

Использование присадок.

Это скорее временное решение, более подходящее для профилактики, чем для устранения проблемы. Дело в том, что, если у вас не новый автомобиль, использование присадок, может полностью вывести из строя форсунки.

Если в топливной системе образовалась значительная ржавчина и грязь, то присадки растворяя ее, могут закупорить форсунки и их придется выбросить.

Поэтому для чистки форсунок присадки можно добавлять каждые 5 тысяч километров пробега для профилактики загрязнения топливной системы, зная, что у вас новый автомобиль.

Чистка с помощью ультразвука.

Второй способ устранения данной проблемы, более дорогостоящий и затратный по времени. Форсунки снимают и чистят при помощи ультразвука.

Такой подход потребует от Вас наличия специальных знаний, а лучше всего в таком случае вам обратится к квалифицированному специалисту, так как работа требует аккуратности и внимания.

Очень частыми случаями при таком ремонте являются поломки уплотнительных колец и нейлоновых фильтров, поэтому их тоже стоит включить в статью расходов при выполнении данного вида работ. Неопытные мастера могут сломать форсунку при откручивании.

Следует обращаться только к опытным мастерам. После демонтажа форсунок, их помещают на специальный стенд, где специальными приборами проверяют геометрию факела, герметичность клапана и продуктивность.

После этого их переносят в специальную ванну с очистительным раствором и включают ультразвук, который разрушает разного рода налет. Далее следует еще один тест на стенде.

Ультразвуковая очистка форсунок — видео.

Промывка форсунок химическими средствами.

Третьим способом является промывка химическими средствами инжектора, без снятия его. На этом способе мы остановимся подробней.

Специальное устройство, которое подсоединяется к топливной рейке, присоединяется на вход топливоприемника. Под давлением в работающий на холостом ходу двигатель, подается чистящая смесь.

Работая в таком режиме около 45 минут, топливная система очищается, и ее возвращают в исходное состояние.

Но такой способ подходит для автосервисов и нам он не подходит.

Почистить форсунки можно и самостоятельно, причем затраты на оснащение для выполнения работ будут минимальными.

Снятие рампы

На этом приспособление для промывки готово и можно приступать к разборке и снятию форсунок. Чтобы их извлечь, придется снимать топливную рампу.

Рассмотрим мы все это на примере автомобиля ВАЗ-2110 с 8-клапанным двигателем.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: На каких двигателях ВАЗ и иномарках гнет клапана

Для этого понадобиться:

Набор ключей рожковых;
Отвертки плоские, крестовые;
Набор шестигранников.

Последовательность работ такова:

Сбрасываем давление в топливной рампе. Один из простейших способов для этого – отсоединить проводку от бензонасоса и завести двигатель. В процессе работы он выберет весь бензин, полностью сбросив давление. Держать мотор заведенным нужно пока он не заглохнет, после чего его еще раз следует попробовать завести, если он не запустится, можно приступать к дальнейшим работам.
Далее отсоединяем патрубок воздушного фильтра, проводку рампы, регулятора холостого хода, датчика ДПДЗ, патрубок от регулятора давления топлива. Дополнительно можно снять трос акселератора.
Рожковыми ключами откручиваем топливные трубки, идущие к рампе. Под место их соединения желательно положить ветошь, поскольку в рампе еще может оставаться немного бензина.
Откручиваем болт прижимной пластины топливных трубок.
При помощи шестигранника откручиваем два болта крепления рампы.
Аккуратно тянем рампу верх (по оси форсунок). При этом придется приложить усилие, поскольку форсунки в своих посадочных местах сидят достаточно плотно. После этого отводим рампу немного в сторону.

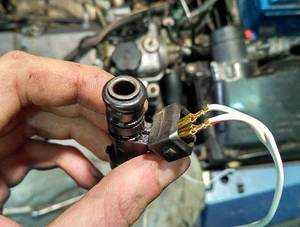

Чтобы снять форсунки, вначале отсоединяем от них проводку. В рампе они удерживаются при помощи фиксаторов, которые нужно извлечь. Для этого плоской отверткой эти фиксаторы сдвигаем вдоль рампы, после чего его можно будет снять.
Вытаскиваем форсунку. В рампе она сидит плотно, поэтому извлекаем ее при помощи легких покачиваний. Чтобы не перепутать местами элементы лучше извлекать и промывать их по очереди.

На двигателях других автомобилей снятие топливных элементов для промывки может проводиться несколько по-другому. Но суть остается та же – необходимо снять рампу, чтобы извлечь элементы.

Ультразвуковая чистка

Этот способ чистки довольно дорогостоящий, и применяется в основном в мастерских по обслуживанию автомобилей. Форсунки требуется демонтировать с мотора и положить в специальную ультразвуковую ванну, в которой они будут очищаться с использованием эффекта кавитации. Весь процесс чистки состоит из нескольких этапов. По окончании первого этапа на специализированном стенде проверяется факел распыления и величину производительности.

Далее проводится очередная прочистка, потом следующая проверка. Так будет продолжаться до тех пор, пока не будет достигнут необходимый результат. Чтобы определить готовность форсунок к качественной работе, необходимо достигнуть незначительной разницы в их производительности, составляющей не больше 3%.

После успешного завершения ультразвуковой чистки, следует заменить уплотнительные кольца и фильтры, при необходимости. Ультразвуковая чистка инжектора имеет преимущества и недостатки, по сравнению с другими способами очистки системы впрыска топлива.

Основным преимуществом является возможность удаления серьезных загрязнений. В таких случаях химические реагенты не способны справиться.

Но такой метод не избавляет от любых загрязнений. Иногда не удается промыть форсунки. Это часто бывает, когда в топливный бак проникла вода, либо автомобиль долгое время стоял. На автосервисе в этом случае наверняка предложат произвести контроль форсунок на специальном стенде, который показывает возможность дальнейшего использования форсунок.

Часто отзывы об ультразвуковой обработке отрицательные. Для этого есть свои основания, когда мастера неверно определили способ чистки системы питания. Ультразвук может оказаться не достаточно эффективным средством для очистки инжектора старого автомобиля.

От воздействия ультразвука новые форсунки могут прийти в негодность, и разрушиться. Качество чистки ультразвуком зависит от многих факторов: выбор современного оборудования, жидкости для залива в ультразвуковую емкость.

Основным критерием качественной чистки все-таки является человеческий фактор. Профессионализм работников автосервиса, а также их аккуратная работа обеспечит качество чистки форсунок с помощью ультразвука.
