Лонжерон автомобиля

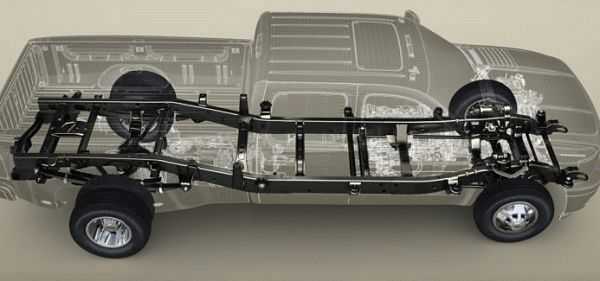

Лонжеронные рамы автомобилей [ править | править код ]

У автомобилей, вагонов и локомотивов два лонжерона, соединённые поперечными элементами, представляют собой металлический короб сложной формы, образующий раму (шасси), служащую опорой для безрамного кузова, а также для крепления рессор, колёс и других деталей. Иными словами, лонжерон — труба из металла, которая имеет прямоугольное сечение, чаще всего это парная деталь — для задней и передней части.

Классический вариант такой рамы напоминает по виду и конструкции лестницу, поэтому в обиходе её иногда могут называть лестничной

(ladder frame). Лонжеронные рамы состоят из двух продольных лонжеронов и нескольких поперечин , также называемых «траверсами», а также креплений и кронштейнов для установки кузова и агрегатов . Форма и конструкция лонжеронов и поперечин могут быть различными; так, различают трубчатые, К-образные и Х-образные поперечины. Лонжероны как правило имеют сечение швеллера , причём обычно переменное по длине — в наиболее нагруженных участках высота сечения зачастую увеличена . Иногда они хотя бы на части своей длины имеют замкнутое сечение (короб). На спортивных автомобилях могли применяться трубчатые лонжероны и поперечины круглого сечения, имеющие лучшее соотношение массы и жёсткости. По расположению лонжероны могут быть параллельны друг другу, либо располагаться друг относительно друга под некоторым углом. Детали рамы соединяются заклёпками, болтами или сваркой. Грузовые автомобили обычно имеют клёпаные рамы, легковые и сверхтяжёлые самосвалы — сварные . Болтовые соединения находят применение обычно при малосерийном производстве . Современные тяжёлые грузовики и прицепы также иногда имеют рамы, собранные на болтах, что значительно облегчает их обслуживание и ремонт, при этом приходится применять специальные меры, направленные на предотвращение самооткручивания болтов.

Виды лонжеронов

Лонжероны могут быть составными или
цельными. В первом случае выглядят как
набор металлических элементов. Это сравнительно лучший тип, чем цельный, так
как даёт возможность хотя бы какого-либо восстановления. Составная лонжеронная
система делится на переднюю, среднюю и заднюю части.

Вот какие они бывают.

1. Горизонтальные. Трубы лежат параллельно друг другу. Данная конструкция
   характерна для машин с повышенной проходимостью.
2. Изогнутые. Балки расположены вдоль днища, повторяют его контуры. Такая
   конструкция повышает пассивную безопасность.
3. Вертикальные. За счёт такого расположения получается плоский
   автомобильный пол, существенно сниженный, по сравнению с традиционными моделями.
4. Под углом.

Каждый из перечисленных вариантов можно
встретить на автомобилях, включая внедорожники и даже грузовики. Однако чаще на
грузовых автомобилях применяется традиционная горизонтальная схема, при которой
лонжероны могут идти не только параллельно, но и под углом. Последний вариант
делает машину более маневренной, она легче входит в поворот.

Отдельно стоит упомянуть поперечины. Они
выполняют функцию рёбер жёсткости, размещаться могут перпендикулярно, X-образно
или в виде буквы «К». Делаются из стального профиля, часто изгибаются под
нужным углом. В легковых машинах поперечины крепят сваркой, а в грузовых —
фиксируют на заклёпках.

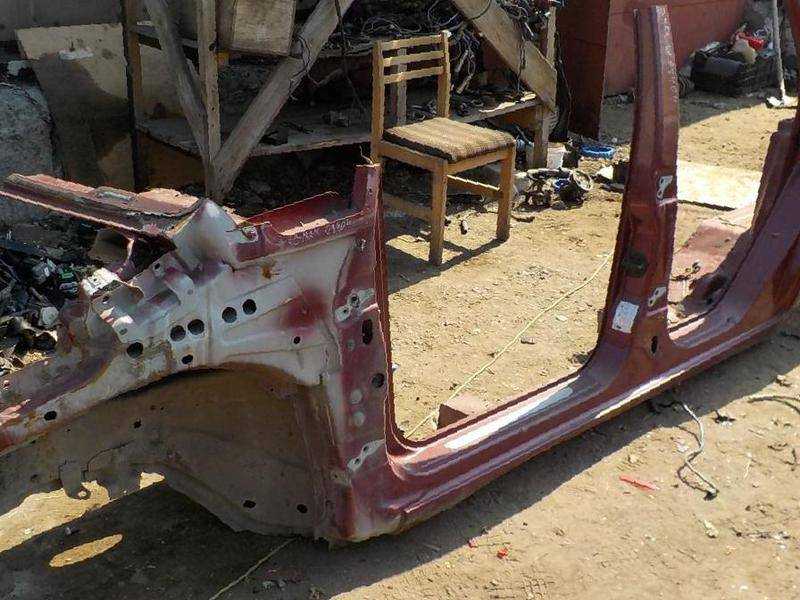

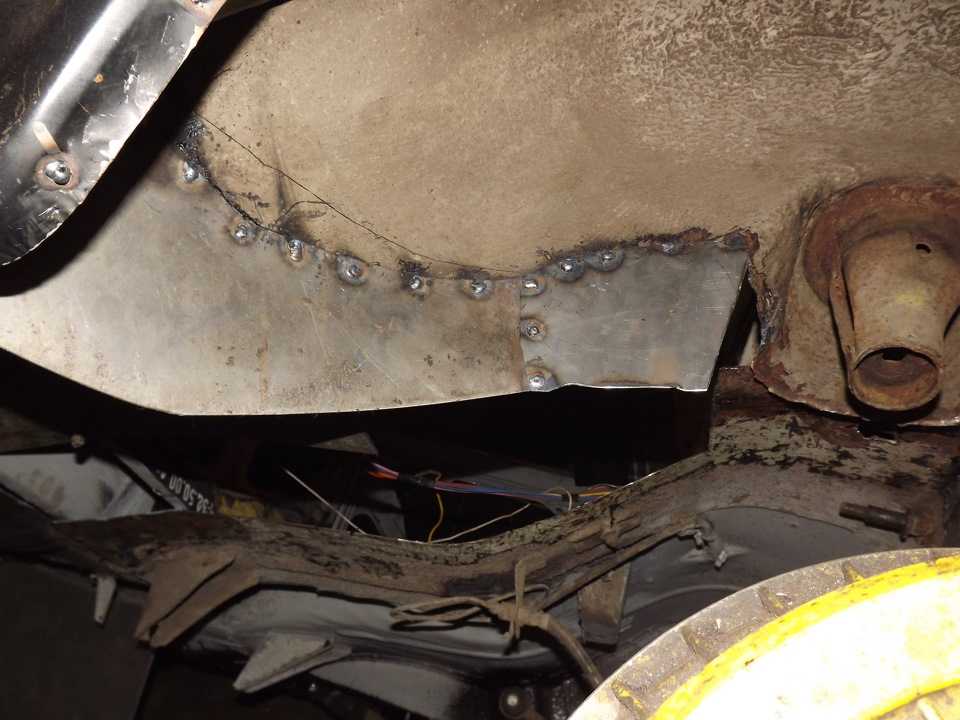

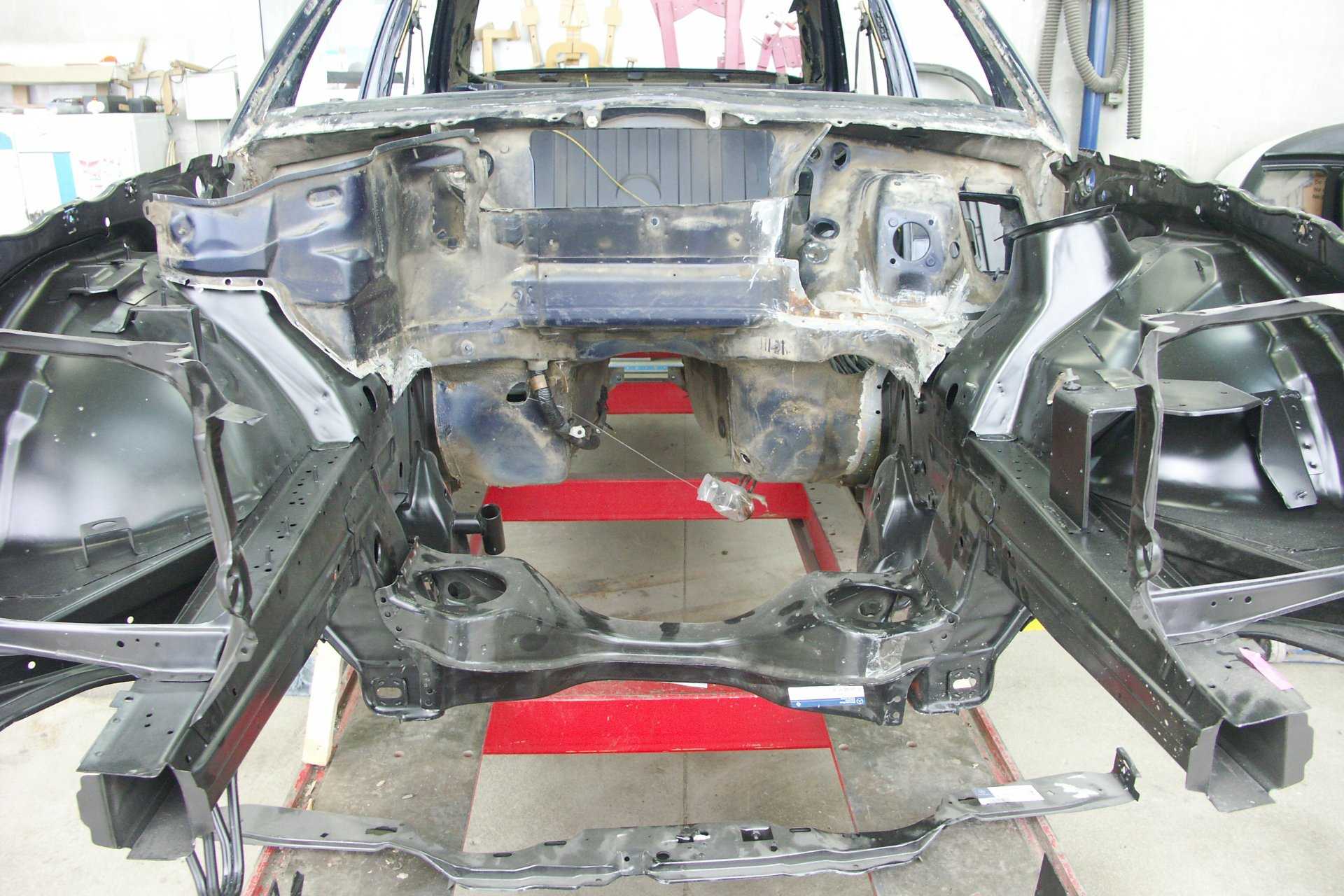

Замена лонжерона

Замена лонжерона

Если лопнул лонжерон, то вытягивать его уже нет смысла. В этом случае поможет только переварка лонжеронов. Так как он крепится при помощи сварки, его нужно переварить. Заменить его можно либо полностью, либо частично. Старый лонжерон или его часть срезается углошлифовальной машинкой, а затем устанавливается новая деталь. Перед тем как варить лонжероны демонтируются все прилегающие кузовные детали. После установки новой детали проводится антикоррозийная обработка. Как правило, наносится грунтовка, а затем краска. Также желательно обработать лонжерон и изнутри.

Статья в тему: Shift Lock Release, manu, hold, o/d off, power и другие кнопки

Подготовительные работы по замене лонжерона ВАЗ 2109

Поскольку замена и ремонт лонжерона осуществляются по одной технологии, набор инструментов тоже будет одинаковым.

Если вы все же решили выполнить ремонт лонжерона на ВАЗ 2109 самостоятельно, для начала вам нужно будет обзавестись такими инструментами для работы:

• сварочный агрегат (самым удобным и простым вариантом будет полуавтоматическая сварка);
• болгарка и диски, жёсткая металлическая щётка для болгарки;
• комплект новых лонжеронов и соединителей для автомобиля ВАЗ 2109;
• шлифовальный инструмент;
• электродрель;
• слесарный инструмент;
• упаковка автомобильной мастики;
• 2 малярных кисточки средних размеров;
• банка грунтовки;
• бутылка растворителя.

Неисправности лонжеронов и их ремонт

Проблемы с лонжеронами могут возникнуть в следствии естественного старения конструкции либо в результате аварии. В данном случае нельзя медлить с ремонтом, иначе сместятся части подвески и двигатель. Даже если внешне кузов в порядке, надо проверять состояние лонжерона. Если он лопнет, несущая конструкция уже не сможет обеспечить должную прочность кузовной части авто.

Замена лонжеронов не составляет большого труда в машинах с рамами. В других случаях замена детали может быть бессмысленна. В качестве альтернативного решения проблема при небольших деформациях можно порекомендовать вытягивание несущей части кузова, чтобы параметры вернулись к исходным.

При замене лонжерона из-за серьезных деформаций важно уделить внимание правильному монтажу конструкции во избежание дальнейших проблем во время езды. Исправлять сильно искаженную деталь не стоит, так как прочность конструкции снизится, а характеристики кузова испортятся.

Плюсы и минусы такой конструкции

Огромный плюс того, что в автомобиле находится лонжеронная конструкция, заключается в том, что она создает необходимую жесткость при легком весе. Малый вес обеспечивает повышенный уровень управляемости, машина становиться более маневренной. Обеспечивается максимальная пассивная безопасность за счет присутствия некоторых конструктивных решений, о которых мы говорили выше.

Но есть здесь и определенные минусы:

• Каждый агрегат автомобиля (двигатель, коробка переключения передач и др.) закреплены на лонжероне, за счет чего обеспечивается взаимная связь. И если кузов повреждается сильным ударом, то технические элементы также страдают;
• Из-за особенностей конструкции лонжероны редко, когда поддаются ремонту.

Основные проблемы машины, связанные с лонжеронами

Главная проблема такой конструкции автомобиля заключается в том, что со временем металл поддается усталостному эффекту, из-за этого через 10 лет на вид прочная конструкция в действительности может оказаться вовсе и не такой.

Вернуть первоначальный вид может быть крайне сложно либо вовсе невозможно. При лопании лонжерона автомобиля весь кузов теряет заложенную прочность. Поэтому даже после мелкой аварии нужно проверять в каком состоянии несущая конструкция. Даже если на вид с кузовом все нормально.

Восстановление геометрии

В зависимости от того, насколько сильно была повреждена машина, определяется вид ремонтных работ. Если машина рамная и пострадали лонжероны, то заменить их не составит особого труда. Если же лонжерон был одной из несущих частей кузова, то дела обстоят намного хуже. Нередко бывает и так, что заменить лонжероны невозможно или просто бессмысленно. Если деформация частичная, то несущую часть кузова возможно вытянуть на специальном стенде. С его помощью можно постараться вернуть параметры к изначальным, но прочность однозначно будет уступать варианту, изготовленному в заводских условиях.

Бывают и такие аварии, после которых невозможно вытянуть конструкцию, и она нуждается в замене. Если не правильно подобрать лонжерон на замену, неправильно сварить или закрепить конструкцию, то это приведет к скорой поломке кузова снова

Учитывая то, что основное назначение лонжерона – это усиление кузова, то эта конструкция становится крайне важной для машины. Поэтому и ремонту этой детали, в случае необходимости, нужно уделить максимум внимания в плане качества.

https://youtube.com/watch?v=BhiFdIRVnlc

Типы существующих несущих конструкций

В первую очередь нужно сказать, что монтаж несущей конструкции в автомобиле производиться в различных положениях – это можно увидеть на соответствующих фото. Большей частью это зависит от того, какова модель автомобиля и на что машина рассчитана. Выделяют такое расположение лонжеронов:

• Горизонтальное с параллельным расположением друг относительно друга.
• Изогнутые, идущие вдоль днища и повторяющие его контуры.
• Вертикальное расположение.
• Под углом.

Каждый из этих типов нередко встречается на совсем неожиданных автомобилях, даже на грузовиках и внедорожниках. Первый тип конструкции более свойственен для автомобиля с повышенной проходимостью. За счет вертикального расположения конструкторам удается сделать плоский пол, значительно сниженный в сравнении с классическими автомобилями. Практически такой же эффект для автомобиля дают и горизонтально изогнутые лонжероны, только за счет этого еще повышается и пассивная безопасность.

Как можно увидеть на фото днища большинства автомобилей – между лонжеронами присутствуют и поперечины. Они являются своеобразными ребрами жесткости кузова, размещаются они по-разному: перпендикулярно лонжерону, Х или К-образно. В большинстве своем изготавливаются поперечины из стального профиля, изгибаются под нужным углом. Если рассматривать легковой автомобиль, то в нем поперечины привариваются, в грузовом закрепляются с помощью клепки. К лонжеронам крепятся специальные кронштейны, на которых потом закрепляются агрегаты автомобиля.

Инструмент для ремонта лонжеронов (Rail saver)

Тим Гер­хардс (Tim Gerhards), аме­ри­кан­ский спе­ци­а­лист по ремон­ту кузо­ва, рабо­та­ю­щий в этой обла­сти с 1986 года, при­ду­мал инстру­мент, помо­га­ю­щий устра­нять вмя­ти­ны и изги­бы на лон­же­ро­нах, воз­дей­ствуя на неров­но­сти изнут­ри. Это доста­точ­но новое изоб­ре­те­ние. Инстру­мент назы­ва­ет­ся Rail saver (бук­валь­но пере­во­дит­ся как спа­са­тель лон­же­ро­на). Он пред­став­ля­ет собой метал­ли­че­ский кор­пус, к одно­му кон­цу кото­ро­го при­кру­чи­ва­ет­ся гид­рав­ли­че­ский цилиндр, под­клю­чён­ный к насо­су. Внут­ри кор­пу­са нахо­дит­ся метал­ли­че­ская труба.

На один конец этой тру­бы воз­дей­ству­ет гид­рав­ли­че­ский цилиндр, а на дру­гом кон­це рас­по­ло­жен клин, кото­рый посте­пен­но под­ни­ма­ет часть кор­пу­са, где тоже рас­по­ло­жен клин. Полу­ча­ет­ся что-то вро­де длин­но­го дом­кра­та, кото­рый встав­ля­ет­ся внутрь лон­же­ро­на до того места, где нахо­дит­ся изгиб и про­из­во­дит­ся воз­дей­ствие на изгиб или вмя­ти­ну изнут­ри лон­же­ро­на. К месту в инстру­мен­те, кото­рое под­ни­ма­ет­ся, могут при­кру­чи­вать­ся нако­валь­ни раз­ных форм, кото­рые идут в ком­плек­те. Таким обра­зом, этот инстру­мент может воз­дей­ство­вать на вмя­ти­ны и склад­ки, обра­зо­вав­ши­е­ся при сме­ще­нии лон­же­ро­на, изнутри.

Инстру­мент для выправ­ле­ния лон­же­ро­нов изнут­ри Rail saver поме­щён внутрь лон­же­ро­на. Стрел­кой пока­за­но место, где нахо­дит­ся склад­ка, кото­рую выпра­вит инструмент.

При необ­хо­ди­мо­сти, с внеш­ней сто­ро­ны неров­ность про­сту­ки­ва­ет­ся молот­ком, а инстру­мент для выправ­ле­ния лон­же­ро­нов дей­ству­ет как под­держ­ка. Так как для дей­ствия инстру­мен­та при­ме­ня­ет­ся гид­рав­ли­че­ский цилиндр с насо­сом, то реаль­но убрать дефор­ма­цию на метал­ле лон­же­ро­на любой тол­щи­ны без осо­бых уси­лий. Самое глав­ное пра­виль­но рас­по­ло­жить инстру­мент в нуж­ном месте. Для это­го нуж­но изме­рить место рас­по­ло­же­ния дефор­ма­ции и рас­по­ло­жить инстру­мент внут­ри лон­же­ро­на на нуж­ную дли­ну. На кор­пу­се инстру­мен­та име­ет­ся изме­ри­тель­ная шкала.

В зави­си­мо­сти от раз­ме­ров лон­же­ро­на, мож­но под­кла­ды­вать дере­вян­ные бло­ки в его полость, что­бы как мож­но луч­ше рас­по­ло­жить инструмент.

Инстру­мент Rail saver был про­те­сти­ро­ван и одоб­рен ком­па­ни­ей General Motors для ремон­та ава­рий­ных авто­мо­би­лей в офи­ци­аль­ных сер­вис­ных цен­трах. Пре­иму­ще­ство это­го инстру­мен­та в том, что при его исполь­зо­ва­нии отпа­да­ет необ­хо­ди­мость выре­зать сег­мен­ты в лон­же­роне для досту­па к обрат­ной сто­роне повре­жде­ния. Отпа­да­ет необ­хо­ди­мость нагре­ва метал­ла, тем более, что совре­мен­ная высо­ко­проч­ная сталь чув­стви­тель­на к нагре­ву и зна­чи­тель­но ослаб­ля­ет­ся и теря­ет свойства.

Кон­струк­ция инстру­мен­та Rail saver доста­точ­но про­стая и если её дос­ко­наль­но понять, то мож­но изго­то­вить такой инстру­мент самостоятельно.

Сле­ва в верх­ней части кор­пу­са инстру­мен­та виден клин, на кото­рый воз­дей­ству­ет дру­гой клин, под­ни­мая его. Тру­бу с кли­ном внут­ри кор­пу­са тол­ка­ет гид­рав­ли­че­ская рас­тяж­ка. Место с кли­ном, кото­рое под­ни­ма­ет­ся при воз­дей­ствии гид­рав­ли­ки, нуж­но уста­но­вить напро­тив склад­ки, внут­ри лон­же­ро­на. К этой части инстру­мен­та могут при­кру­чи­вать­ся спе­ци­аль­ные наковальни/поддержки.

Проблемы, связанные с лонжеронами

Под воздействием нагрузок лонжероны с течение времени все же деформируются, особенно страдает передний (нагрузка от двигателя и его систем). Также, как и передние, задние могут трескаться и уставать. Под словом «уставать» предполагается зарождение трещины, которая со временем разрастается по всей детали. Разумеется, что авария тоже может оставить значительный след.

Что влечет за собой эксплуатация автомобиля, где повреждены лонжероны? Некоторые параметры машины нарушаются: незначительно, но меняется положение дверей, разъемов деталей кузова, положение силовой установки. Также страдает геометрия подвески. Из-за всех эти недочетов управляемость авто снижается. Поэтому при повреждении кузова нужно везти авто на диагностику – такое решение будет правильным.

Если лонжерон и вовсе лопнет, то вся конструкция кузова полностью разрушится. Именно из-за этого после ДТП специалисты смотрят на степень деформации этих элементов. Положение, в котором лонжероны находятся в автомобиле, тоже играет важную роль.

Статистика: примерно 90% всех работ, связанных с этой деталью, приходятся на передний лонжерон.
Такое повреждение может решиться быстро только с рамным лонжероном – там его просто меняют. Что касается несущего кузова, то иногда лонжероны замене просто не подлежат. Допустим, его немного помяло при аварии: такое повреждение исправляется при помощи специального стенда-каролинера. К примеру, на стенде находятся лонжерон передний левый и задний – при помощи удобного расположения механики замеряют все параметры, необходимые для исправления проблемы.

Бывает такое, что лонжероны автомобиля находятся в таком состоянии, что остается только замена. Смена деталей влечет за особой изменение свойств всего кузова. Ведь форму, материал и вес рассчитывает компания-производитель – в автомобильных центрах приходится импровизировать. Когда основные части лонжерона находятся в нормальном состоянии, то при помощи дуговой газосварки выполняют частичную замену.

https://youtube.com/watch?v=-IKZ-fDRlfk

При ремонте нужно настаивать на том, что по размеру и массе новый лонжерон не был больше старого. Некоторые предпочитают упрочнить новый, но нужно помнить, что такое решение может привести к потере амортизирующих свойств при ударе. Постоянные удары приведут к более серьезным последствиям. Не забывайте, что при ДТП первым делом проверяются лонжероны, а уж потом все остальное.

Лонжерон

Читая статьи об автомобилях, в том числе и на нашем сайте, читатели сталкиваются со многими непонятными словами. Одно из них — лонжерон.

Что же это такое?

Определение

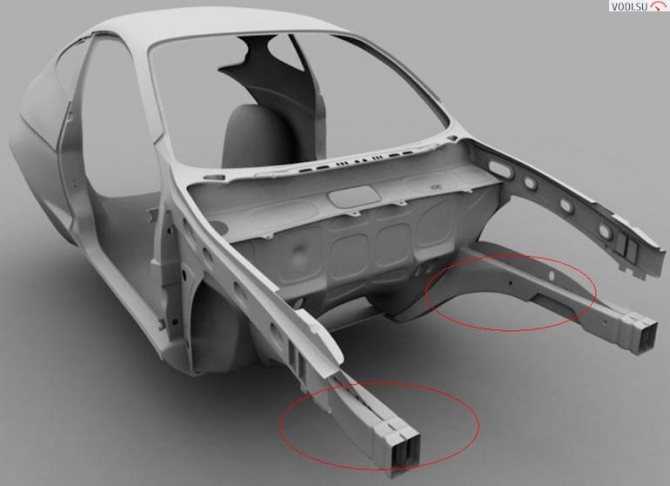

Как мы уже писали на Vodi.su, есть три основных типа конструкции кузова:

• рамная;
• безрамная или несущий кузов;
• интегрированная рама.

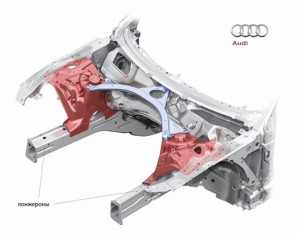

Лонжероны применяются в любой из них. В рамной конструкции их часто называют продольными балками — они тянутся по всей длине кузова, а в местах крепления двигателя и в задней части их делают особенно прочными и жесткими, так как здесь концентрируется наибольшая нагрузка.

В безрамных автомобилях они используются в подрамнике, который находится под капотом и усиливает переднюю часть автомобиля, где размещен двигатель. То же самое можно сказать и об интегрированном кузове. Также с их помощью усиливают брызговики, пол салона и багажника.

Подобная конструкция применяется в авиации, производстве станков, кораблестроении и так далее. Соответственно, лонжерон — это основная несущая балка кузова, к которой прикреплены все остальные детали рамы.

Лонжероны могут иметь разную форму, но в поперечном разрезе они напоминают букву П, то есть это обычный швеллер, либо выполнены в виде полой трубы с прямоугольным сечением. Благодаря этому они спокойно могут выдерживать вес двигателя, коробки передач, пассажирского отсека, не деформируясь. Такая форма обеспечивает им прочность — попробуйте, к примеру, согнуть лист картона и спичечный коробок — последний согнуть будет куда тяжелее.

Особенности конструкции и предназначение

Если вы ездите на внедорожнике рамного типа, то лонжероны тянутся вдоль всего кузова. Они могут быть сварены между собой либо соединяться заклепками и мощными болтами. Просматривая каталог запчастей к своей машине, можно увидеть названия: лонжерон левый, правый, задний.

В передней части они прикручиваются к поперечине. Если же речь идет о несущем или интегрированном кузове, то к ним может быть приварен подрамник, либо же все они вместе образуют одну конструкцию.

Главные задачи, которые возложены на лонжероны:

• усиление кузова;
• дополнительная амортизация;
• смягчение ударов при столкновении.

Кроме того, благодаря им сохраняется геометрия. Если опытный водитель приобретает автомобиль с пробегом, то в первую очередь он осматривает не салон и состояние обивки, а днище, поскольку на него приходится весь вес машины.

Проблемы, связанные с лонжеронами

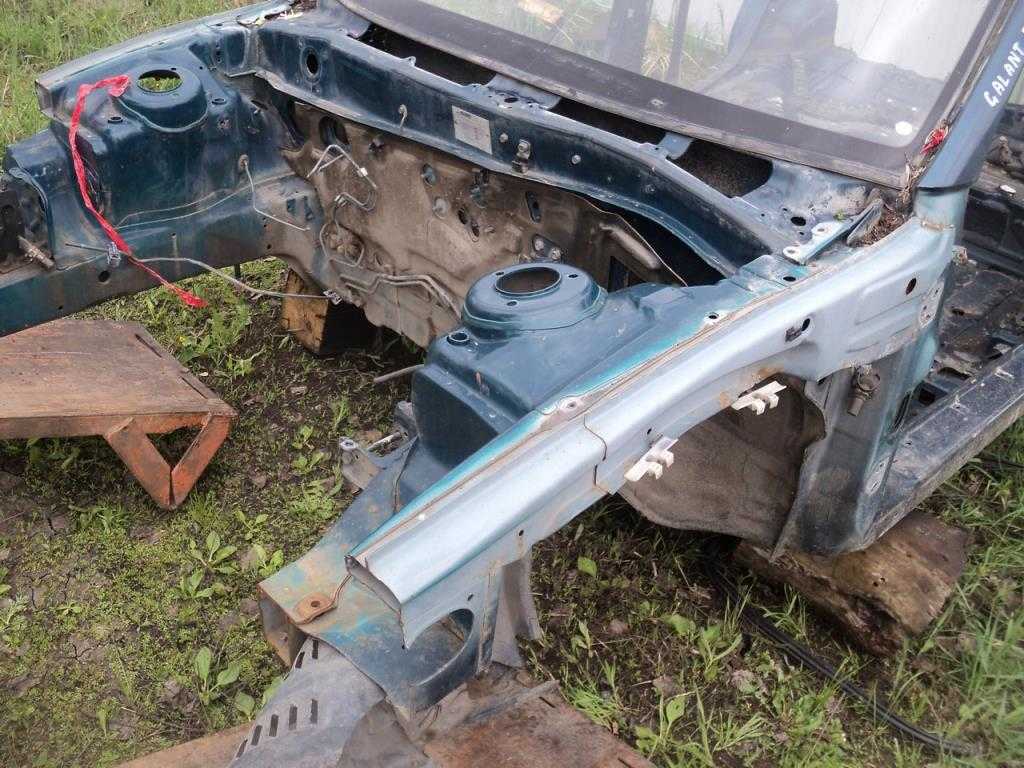

Если геометрия кузова нарушена, машина побывала в аварии или из-за коррозии днище пришлось переваривать, то лонжероны могут трескаться или сдвигаться с места. Следует сказать, что ремонт их обходится очень дорого даже на автомобиле с рамной конструкцией кузова. Если же кузов несущий или интегрированная рама, то их приходится переваривать, а сделать это качественно практически невозможно — сварной шов не может обеспечить тот же уровень жесткости, что и цельный металл.

Обратите внимание еще на один момент — в том случае, если кузов, особенно днище, ремонтировали с помощью сварки, то их свойства полностью нарушаются

Покупать такой автомобиль не рекомендуется, поскольку при движении на большой скорости последствия могут быть плачевными:

• ухудшение амортизационных характеристик;
• смещение или трещины лонжеронов;
• ухудшение комфорта езды.

Более того, изменяются и динамические характеристики самого автомобиля, им становится сложнее управлять.

Если же без замены не обойтись, то заказывайте ее только у профессионалов, где имеется оборудование для дуговой сварки. Найти данные детали в продаже можно, правда стоят они довольно дорого. Устанавливайте лонжероны того же размера и из того же материала, что и старые.

На авто с несущим кузовом погнутые лонжероны можно выпрямить на стенде — каролинер. Автомобиль заезжает на него, специалисты замеряют углы отклонения несущих элементов конструкции, и благодаря гидравлическим стержням выравнивают их до нужного уровня.

(3 оценок, среднее: 5,00 из 5)

Типовые неисправности лонжеронов

Существует несколько проблем, которые могут рано или поздно возникнуть с этой деталью автомобиля:

• После длительного использования машины и воздействия на неё определённых нагрузок лонжерон может деформироваться. Также он имеет свойство трескаться и уставать от старости.
• Если машина попадёт в аварию, лонжероны сильно деформируются. Пострадать от этого могут многие автомобильные параметры: разъёмы дверей, крыльев, кузовные детали, изменение положения подвески или двигателя относительно кузова, нарушение формы подвески, образование обширных трещин с наружной части кузова.
• Если лонжерон лопнул, то вся конструкция кузова полностью разрушится. Поэтому если вы попали в аварию, необходимо срочно обратиться в сервисный центр и узнать, насколько сильно пострадал лонжерон: подвергся ли он деформации, какое положение занял относительно других деталей. По статистике более 90% ремонта приходится на передние лонжероны.
• От протяжённости и серьёзности повреждений зависит вид ремонтных работ, которые необходимо провести. Если пострадала часть, которая соединяется с рамой, то заменить её не стоит больших усилий. А вот если поломан лонжерон, который входит в состав несущего кузова, его замена может быть бесполезной.

Внимание! Если вы планируете покупку подержанного автомобиля, стоит обратить внимание на его историю участия в автомобильных авариях. Если на лонжеронах имеются подозрительные повреждения, либо он был восстановлен при невыясненных обстоятельствах, лучше воздержаться от покупки

Если вы не видите никаких внешних повреждений, попробуйте сесть за руль выбранного автомобиля. При проблемах с лонжеронами он будет плохо слушаться руля, при пересечении неровностей на дороге и поворотов движения станут менее скоординированными. Также может быть заметен лёгкий увод автомобиля в одну сторону во время прямого движения и перекосы капота и дверей. Будьте внимательны!

Назначение и задачи

Лонжерон – в прямом смысле силовая часть автомобиля. Назначение узла различается в зависимости от типа транспортного средства:

• В грузовом транспорте и авто 4×4 лонжероны — главный узел, являющийся составляющей рамы;
• В легковом транспорте задача детали — усилить днище машины и нижней части багажника.

В первом и во втором случае П-образный узел берет на себя вес кузова, составных элементов и пассажиров транспортного средства.

Еще одна функция — амортизирующая. Задача узла — поглотить возможную деформацию

Но здесь важно соблюсти тонкую грань между жесткостью и податливостью

Если «переборщить» с первым показателем, то неровности трассы будут передаваться в салон автомобиля пассажирам. Вот почему та часть кузова, где предположительно находятся люди, делается с максимальной амортизацией (для снижения силы удара).

Амортизирующая функция реализуется путем монтажа продольной силовой структуры, установленной в передней и задней части кузова. Главная особенность конструкций — способность к демпфированию (сглаживанию) ударов.

Лонжероны ВАЗ 21 «Волга».

При этом ослабление лонжеронов осуществляется одним из перечисленных ниже способов:

• Созданием группы складок в конструкции. Благодаря этому, деталь может деформироваться и работать как «гармошка» при фронтальных или тыльных ударах. При такой конструкции места складок несут большую нагрузку и быстро разрушаются, но зато поглощают ненужную энергию. Как следствие, направленная в сторону салона сила подавляется;
• Снижением толщины стенок или сечения узла. Такая конструкция носит название переменного сечения;
• Высверливанием группы отверстий в местах, которые берут на себя вес.

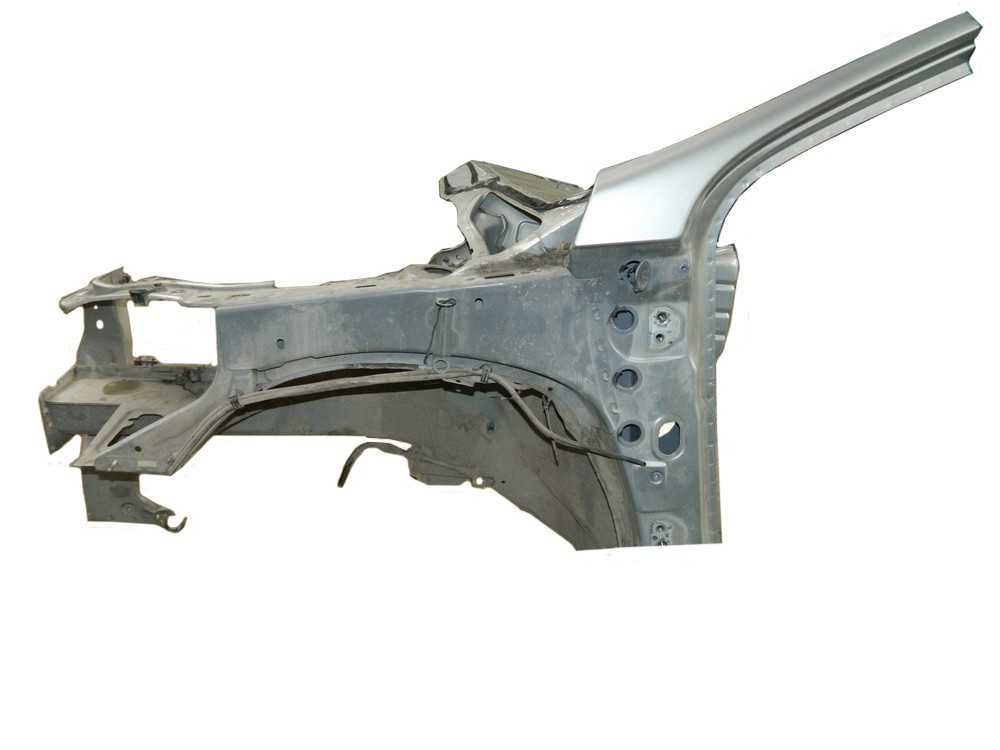

Правый передний лонжерон Renault Laguna 2004.

Функционал лонжеронной рамы

Что такое лонжерон и как выглядит данная деталь мы рассказали. А теперь давайте поговорим о его предназначении в автомобиле.

Название детали в переводе с французского обозначает движение по длине чего-либо. Данный термин используется для обозначения многих инженерных конструкций подобного типа, к примеру, для названия деталей железнодорожного, авиационного и корабельного транспорта. Несущие конструкции этого типа имеются практически во всех автомобилях, за исключением тех авто, где в качестве основного несущего элемента выступает сама рама.

Устройство лонжерона

В классической конструкции легковых автомобилей лонжерон расположен по длине кузова и призван усиливать его в тех местах, где установлены водительское и пассажирские сиденья, а также закрепляются тяжёлые элементы ТС. В определенном смысле лонжеронная рама выполняет функцию демпфера между подвеской и кузовной частью – некоторое количество энергии, которая воспринимается от дороги и должна передаваться кузову, поглощается несущим элементом. Если бы у кузова была столь высокая жесткость изначально, то люди, находящиеся в салоне, воспринимали бы все удары намного сильнее, чем при наличии данной конструкции.

А потому для предотвращения подобного эффекта, лонжерон в автомобиле выполняется так, чтобы он мог смягчить удары, а не только полностью деформироваться от этого. Для решения данной задачи существуют особые конструктивные решения, обеспечивающие это разными способами:

Что такое лонжерон в автомобиле?

Изначально на всех автомобилях использовалась рамная несущая часть. То есть все элементы авто крепились к специальной конструкции – раме. Модификаций такой несущей части было несколько, но самое большое распространение получила рама лестничной конструкции. Состояла она из двух параллельно расположенных продольных балок – лонжеронов, соединенных между собой поперечинами, что и придавало этой конструкции вид лестницы.

Рамная конструкция кузова

По мере развития автомобилестроения, рамную конструкцию вытеснил несущий кузов. То есть все элементы авто крепились уже к кузову, и надобность в раме отпала, хотя и не совсем. Рамная несущая часть до сих пор применяется на грузовых авто, тяжелых внедорожниках. Все дело в том, что несущий кузов не способен выдерживать большие нагрузки, то есть эта конструкция не применяется для грузовиков или крупных внедорожников, обладающих значительной массой.

Но и в легковых авто не вся нагрузка от составных частей легла на кузов. Если бы так было сделано, то он, изготовленный из тонкого листового металла, просто не выдержал бы нагрузки, и составные части просто бы отваливались, обрывая металл. Поэтому без использования лонжеронов при монтаже несущего кузова нельзя обойтись.

Плюсы и минусы такой конструкции

Огромный плюс того, что в автомобиле находится лонжеронная конструкция, заключается в том, что она создает необходимую жесткость при легком весе. Малый вес обеспечивает повышенный уровень управляемости, машина становиться более маневренной. Обеспечивается максимальная пассивная безопасность за счет присутствия некоторых конструктивных решений, о которых мы говорили выше.

Но есть здесь и определенные минусы:

• Каждый агрегат автомобиля (двигатель, коробка переключения передач и др.) закреплены на лонжероне, за счет чего обеспечивается взаимная связь. И если кузов повреждается сильным ударом, то технические элементы также страдают;
• Из-за особенностей конструкции лонжероны редко, когда поддаются ремонту.

Основные проблемы машины, связанные с лонжеронами

Главная проблема такой конструкции автомобиля заключается в том, что со временем металл поддается усталостному эффекту, из-за этого через 10 лет на вид прочная конструкция в действительности может оказаться вовсе и не такой.

Вернуть первоначальный вид может быть крайне сложно либо вовсе невозможно. При лопании лонжерона автомобиля весь кузов теряет заложенную прочность. Поэтому даже после мелкой аварии нужно проверять в каком состоянии несущая конструкция. Даже если на вид с кузовом все нормально.

Восстановление геометрии

В зависимости от того, насколько сильно была повреждена машина, определяется вид ремонтных работ. Если машина рамная и пострадали лонжероны, то заменить их не составит особого труда. Если же лонжерон был одной из несущих частей кузова, то дела обстоят намного хуже. Нередко бывает и так, что заменить лонжероны невозможно или просто бессмысленно. Если деформация частичная, то несущую часть кузова возможно вытянуть на специальном стенде. С его помощью можно постараться вернуть параметры к изначальным, но прочность однозначно будет уступать варианту, изготовленному в заводских условиях.

Бывают и такие аварии, после которых невозможно вытянуть конструкцию, и она нуждается в замене. Если не правильно подобрать лонжерон на замену, неправильно сварить или закрепить конструкцию, то это приведет к скорой поломке кузова снова

Учитывая то, что основное назначение лонжерона – это усиление кузова, то эта конструкция становиться крайне важной для машины. Поэтому и ремонту этой детали, в случае необходимости, нужно уделить максимум внимания в плане качества

Автомобиль должен быть безопасным и надежным. Поэтому необходимо следить за его техническим состоянием, тщательно проверять потенциально опасные узлы. Также нужно учитывать это и при покупке подержанного автомобиля. Основным несущим элементом является лонжерон. Он отвечает за жесткость кузова и устойчивость к деформациям. Это необходимо для того чтобы выдерживать большие нагрузки. В данной статье рассказывается о том, что это такое — лонжерон автомобиля, зачем он нужен и как его проверить.

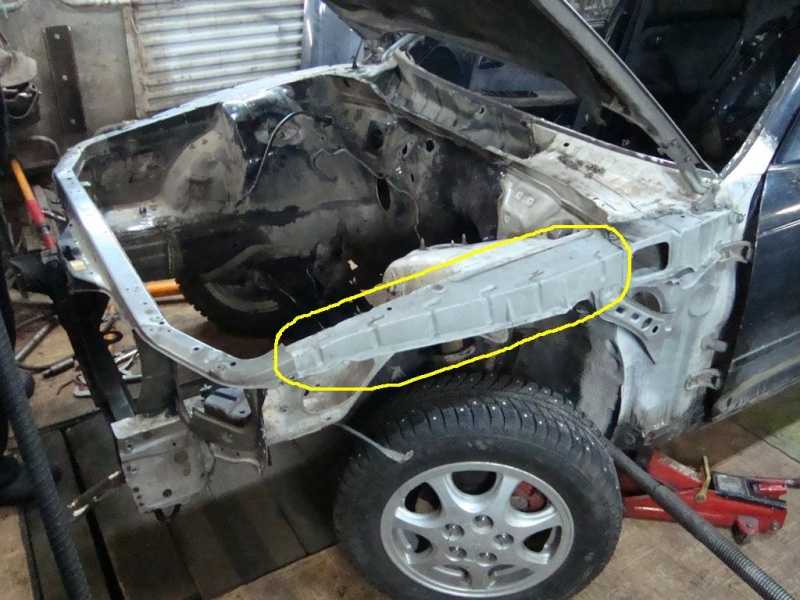

Передние лонжероны это две металлические профильные трубы.

Лонжерон представляет собой две металлические профильные трубы, которые находятся в нижней части автомобиля и удерживают на себе основные элементы – двигатель, колеса, сиденья, кузовные детали. В большинстве внедорожников роль несущей конструкции выполняет рама. Для легковых автомобилей более универсальным решением является использование лонжеронов. Они намного легче, что позволяет снизить вес автомобиля.

Рекомендации по замене задних лонжеронов ВАЗ-2108-09

При замене ЛП многие мастера срезают старый кузовной элемент газовым резаком, но лучше деталь высверливать.
При установке нового лонжерона очень важно правильно найти контрольные точки, не нарушить геометрию кузова, в противном случае работу придется переделывать, возникнут проблемы.
Прихватывать лонжерон рекомендуется на трех-четырех точках, прежде чем основательно приваривать деталь, рекомендуется примерить заднюю балку – крепления должны совпадать по шпилькам.
Посадочное место перед установкой кузовного элемента нужно тщательно очистить от ржавчины и хорошо загрунтовать, если металл проржавел, необходимо вварить новые пластины.
Нельзя делать сварку сплошным швом, это ослабит металл кузова.

Замена задних лонжеронов – работа непростая, если вы не уверены в своих силах, за нее браться не стоит, лучше воспользоваться услугами профессионалов.

Советы профессионалов по эксплуатации лонжерона автомобиля

1. Эволюция рамы. «Сначала для остова использовались твердые породы деревьев, иногда – трубы из металла. В 1910-х гг. на грузовых ТС стали применять рамы с открытым профилем. Если знаешь английские термины, то понять, как выглядит лонжерон на автомобиле, не составит труда. Нередко его называют лестничным, потому что внешне он похож на лестницу. Элементы, расположенные продольно, обычно выполняют из открытого профиля. Поперечные балки по форме могут быть различными: К- и Х-образные, перпендикулярные. Куски рам могут быть соединены друг с другом с помощью сварки (в легковых машинах), заклепок (в грузовых ТС) либо болтов (выполняется на заказ).

   Рекомендуем

   «Ремонт рулевой рейки «Ауди»: диагностика и способы» Подробнее На сегодняшний день рамы на заклепках используют для грузовиков и пикапов. Некоторые инженеры считают Х-образные рамы лонжеронными, потому что они гораздо легче. Такие приспособления использовались в американских автомобилях 1950-х годов, в советских «Чайках» (ГАЗ-13 и ГАЗ-14). Основное преимущество лонжеронной рамы – технологичность и несложная конфигурация. Из недостатков – громоздкость, большой вес, что приводит к уменьшению полезного пространства в машине».

2. Как проверить лонжерон автомобиля перед покупкой. «Если вы приобретаете машину с рук, то необходимо проверить лонжероны. Если их повело, то кузов может деформироваться. В итоге развал станет неверным и у покрышек увеличится износ, зазор между деталями кузова станет больше. Помимо этого, нужно помнить, что ездить на машине опасно при лопнувшем или сгнившем элементе. При большой скорости автомобиль теряет управляемость, потому что нарушена жесткость кузова. Во время аварии данный элемент обеспечивает пассивную безопасность, не позволяя кузову сминаться.

   Найти небольшое искривление элемента и изменение геометрии кузова возможно лишь на стенде. При этом глобальные деформации можно выявить и самостоятельно. Необходимо проверять:

• Развал и схождение. Если у детали неполадки, то развал и схождение колес машины будет неверным. Даже если провести настройку, то она будет постоянно сбиваться, и покрышки начнут неравномерно изнашиваться.
• Зазоры между деталями кузова. Если лонжероны неисправны, то зазоры между ними будут неравномерными. Такие проблемы видны даже на глаз.
• Внешние дефекты. Проблемы с деталями легко увидеть невооруженным глазом: нарушена геометрия кузова. Также можно посмотреть из смотровой ямы. Элементы не должны содержать сварных швов, дефектов, трещин. Обычно передняя деталь держит силовой агрегат. Задний лонжерон автомобиля идет под багажником, на нем закреплены задний бампер и фаркоп».

Как вытянуть лонжерон

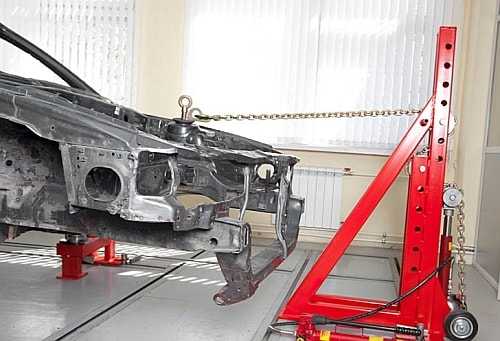

Робот стапель

Вытягивают передний и задний лонжероны обычно с помощью специального робота стапеля. Но возможен и другой вариант вытягивания – к дефектном силовому элементу приваривается цепь одним концом, другой конец прикрепляют к бетонному столбу. Это самая простая правка лонжерона. После этого жестянщик должен сесть за руль, включить заднюю скорость и пробуксовать на автомобиле задним ходом до характерного щелчка. Главное, чтобы вытяжка была выполнена правильно. Если деталь выпрямили, но в итоге они стоит криво, то неправильно стоят и такие важные авто-запчасти, как двигатель, подвеска и подрамник. Именно поэтому вытягивать лонжерон своими руками попросту опасно и чревато последствиями для Вашего авто.

Если лонжерон треснул, то его придется менять полностью и частично, вытягивать тут уже не поможет.
