Тюнинг ваз классика: усиление кузова, модернизация салона и подвески

Составляющие и неисправности подвеска

Устройство передней подвески ваз 2110 достаточно сложное. Главным ее элементом является стойка. Именно она обеспечивает комфортную езду по отечественному бездорожью. Благодаря поворотному кулачному механизму, состоящему из болта и эксцентриковой шайбы, регулируется развал колес. Также на стойку устанавливают:

специальную пружину;
буфер из полиуретана, который ограничивает сжимающий процесс;
верхнюю опору, прикреплённую при помощи гаек;
подшипник, предназначенный для поворота стойки вместе с колесом;
амортизатор, где имеется плунжер, а также еще одна пружина.

Тюнинг подвески ВАЗ включает доработку либо замену всех этих деталей, после него механизм будет работать намного эффективнее.

Соединяет рычаг передней подвески ВАЗ 2110 с поворотным кулаком шаровая опора. Растяжки, расположенные вдоль днища, нижние рычаги и опоры, имеющиеся на поперечине, соединяются при помощи резинометаллических шарниров и болтов. Специальными прокладками (шайбами) регулируется продольный наклон поворотной оси. Ступица колеса крепится радиально упорным нерегулируемым подшипником. Важную роль играет поперечина, то есть штанга, соединяющая нижние рычаги. По центру она прикрепляется к кузову машины через резиновые подушки.

Ремонт передней подвески ВАЗ 2110 можно выполнить и самостоятельно, но для этого нужны определенные навыки. Также автовладельцу поможет схема передней подвески ВАЗ 2110. Если вы не уверены в своих силах, лучше доверьте работу мастерам в автосервисе.

Наиболее распространенным дефектом этой важной детали автомобиля являются стуки. Если они слышны при езде даже по гладкому дорожному полотну, то причинами этому могут быть:

износ стойки передней подвески;
ослабленное крепление поперечины к кузову;
появившиеся дефекты в резиновых деталях подвески, особенно когда стук явно металлический;
сломанная пружина (их в подвеске несколько);
изношенные шарниры;
дисбаланс колес.

Если причина стуков определена правильно, с ними можно справиться, своими руками заменив изношенную деталь или затянув крепление.

Случается так, что при движении по прямой машина стремится съехать набок. Это может происходить из-за того, что любая пружина, установленная в подвеске, утратила упругость (изменился ее коэффициент сжатия). Пружина, которая вышла из строя, подлежит немедленной замене.

Устройство и характеристика подвески

На автомобилях марки ВАЗ-2107 подвеска является самым нагруженным элементом. Она берёт на себя практически все механические нагрузки во время движения

Поэтому важно своевременно обращать внимание на состояние этого узла. Ведь подвеска «семёрки» отвечает не только за безопасное передвижение, но и за комфорт при езде. Передняя подвеска здесь более надёжна, чем задняя

Производитель понимал, что основная нагрузка ляжет именно на неё (это характерно для заднеприводных автомобилей), и в ней меньше деталей, следовательно, и ремонт менее затратный

Передняя подвеска здесь более надёжна, чем задняя. Производитель понимал, что основная нагрузка ляжет именно на неё (это характерно для заднеприводных автомобилей), и в ней меньше деталей, следовательно, и ремонт менее затратный.

Подвеска ВАЗ 2107 — это совокупность узлов из различных деталей и крутящихся механизмов. В связи с этим необходимо своевременно проводить ремонт и дорабатывать их, по мере возможности устанавливая более прочные и функциональные элементы.

Главными среди них являются:

упругие детали — особенно ощутимы они при езде по неровной местности;
направляющие детали – отвечают за траекторию движения колёс;
амортизаторы — предотвращают «раскачивание» автомобиля, сохраняя плавность хода, при передвижении, особенно по перепечённой местности.

Механизм передней подвески ВАЗ-2107 называют «независимой» из-за наличия двухрычажного устройства и пружинки цилиндрической формы, амортизатора телескопического строения, а также стабилизатора с функцией особой поперечной устойчивости.

Как занизить ваз 2106 своими руками, три верных способа

В этой статье речь пойдет о таком распространенном тюнинге как занижение автомобиля своими руками, и самое главное как это сделать правильно с меньшим вредом для вашей машины.

Давай те для начало рассмотрим какие способы существуют для того что бы занизить ваш ваз.

1. Самый простой это распиливание пружин.
2. Специальная подвеска с занижением.
3. Пневмоподвеска.

Из всех этих способов мы будем рассматривать первый и частично второй способ так как они самые простые, быстрые и дешевые хотя и не совсем правильные, так как подвеска после этого потеряет свои, итак, не лучшие свойства. Итак, для первого способа (обычное распиливание пружин) вам понадобится минимум инструмента, а именно — ключ для откручивания колес сгоны для пружин (продаются во многих автомобильный магазинах и на авто рынках) и болгарка.

С помощью них вам и придется делать занижения. Думаю как работать со всем этим инструментом вам объяснять не нужно, так как сложно тут не чего нету, вам нужно всего лишь снять с машины пружины и ровно их отрезать, старайтесь что бы у вас после распиливания пружин, перед и зад автомобиля были по возможности на одной высоте.

Первый способ

Почему этот способ самый плохой из имеющихся? При таком занижение ваша подвеска будет работать не совсем правильно, так как у вас остаются старые амортизаторы которые длиннее ваших распиленных пружин и если попасть в хорошенькую ямку то длины пружины не достаточно для того что бы правильно отработать неровность, проще говоря при занижении вам нужно сделать так что бы длинна пружины и амортизатора была по возможности одинаковой.

Второй способ

Тут та нам на помощь и приходит второй способ, но частично, потому что нам надо только заниженные амортизаторы, а не весь комплект в который входят еще и заниженные пружины. В итоги у нас получается такой некий третий вариант который совмещает в себе первый и второй и будет правильным, пусть и по дороже чем первый вариант.

В этом случае мы допустим берем амортизаторы -70 и по их длине режем наши старые пружины и получаем даже очень неплохую заниженную подвеску, которая будет не плохо справляться с неровным асфальтом и самое главное радовать ваши глаза, а так же глаза прохожих.

Так же рекомендуем после занижения сделать вам регулируемую тягу панару, для того что бы была возможность корректировать задний мост по центру, так как при занижении мост уходит в сторону, удачи. Если у вас остались вопросы задавайте их нам в комментарии, а так же вступайте в нашу группу Вконтакте.

Не нашли интересующую Вас информацию? на нашем форуме.

Особенности проведения усиления

В первую очередь усилением кузова могут заняться мастера на все руки, те самые гаражники, которые любят возиться самостоятельно и успешно, воплощая свои творческие задумки по отношению к машинам.

Грамотное усиление кузова

Правда, процесс усиления может пойти не очень гладко, если самоделку посчитают несанкционированным вмешательством в конструкцию автомашины.

Наиболее распространенными на сегодня считаются несколько вариантов проведения усиления.

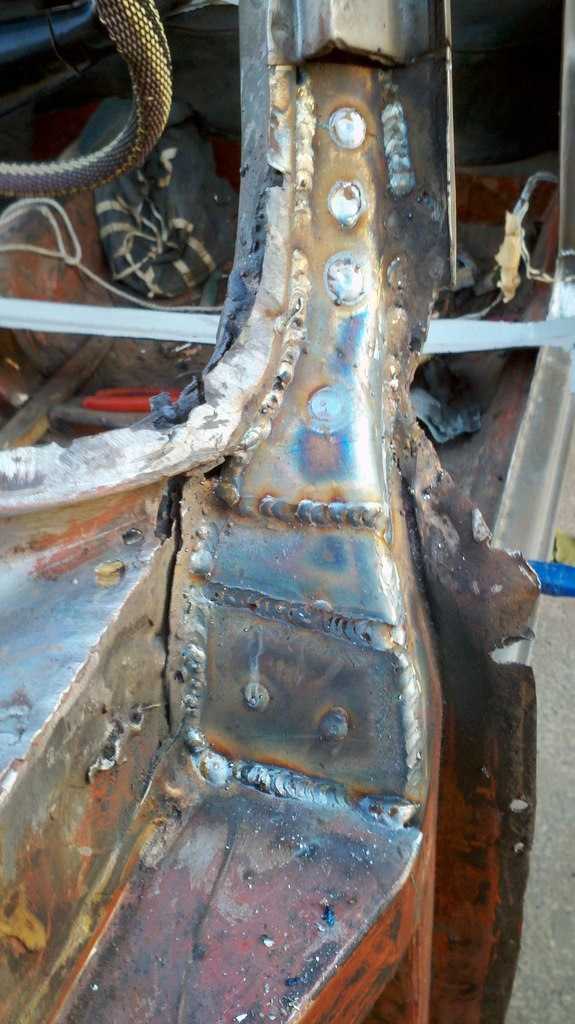

С помощью хорошего сварочного аппарата. Как известно, все базовые фабричные сварочные швы современных кузовов делаются точечной сваркой. В данном случае усиление будет подразумевать нормальную проварку сплошь с использованием металлических накладок по шовным линиям. Сварочный аппарат также будет необходим в комбинации с другими распространенными способами упрочнения остова, например, при установке перемычек, распорок, штанг и так далее.

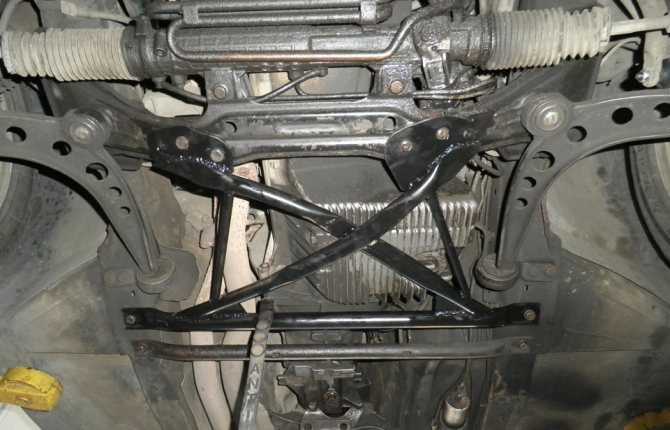

Инсталляция распорок, штанг, перемычек и всего того, что усиливает кузов автомобиля. Как правило, усилительные конструкции данного вида делаются либо съемными, либо привариваемыми. Варианты съемные выглядят более универсальными, так как крепятся на вваренные ушки болтами, они в любой момент легко снимаются.

Полезно будет знать, что в большинстве случаях усиливается передок автомобиля. Причина в высокой чувствительности этой зоны корпуса к влиянию внешних сил. Особенно заметно становится результат усиления передка остова при маневрах, прохождении поворотов и т.д.

Передние распорки – это почти самый популярный способ модернизации. Выгодами такого способа упрочнения можно назвать достаточную легкость установки, низкую стоимость, эстетичность. А вот монтаж трубчатого каркаса расценивается, как более сложный способ.

Большинство современных производителей выпускает готовые наборы для укрепления. Применять в процессе модернизации лучше их, так как они не противоречат изначальной конструкции. Владелец может быть уверен также в том, что завод-изготовитель испытал и одобрил элементы усиления на практике.

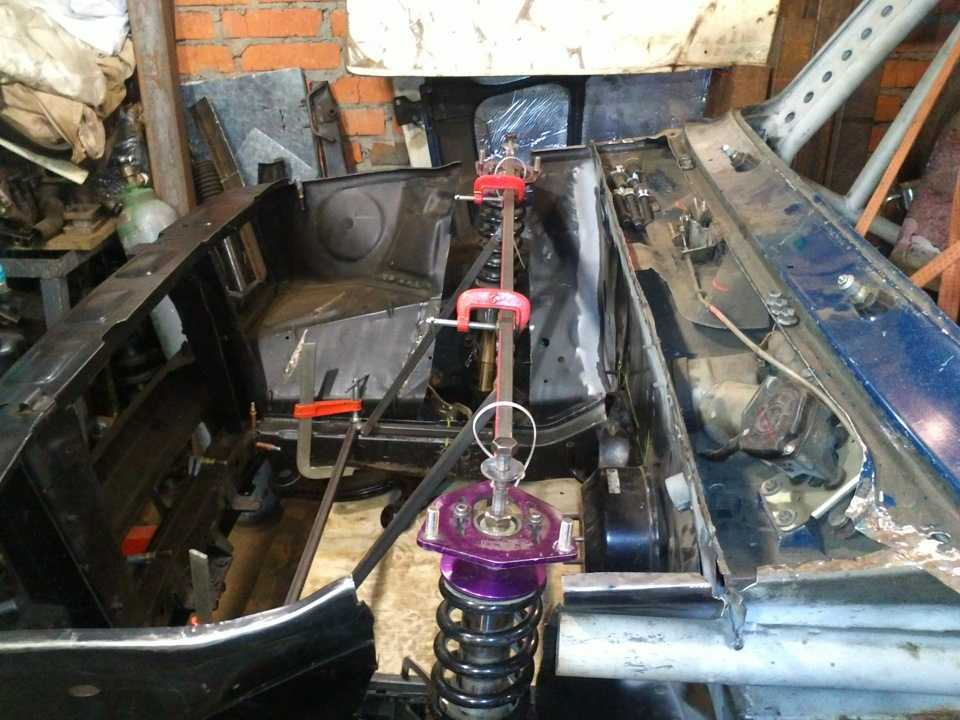

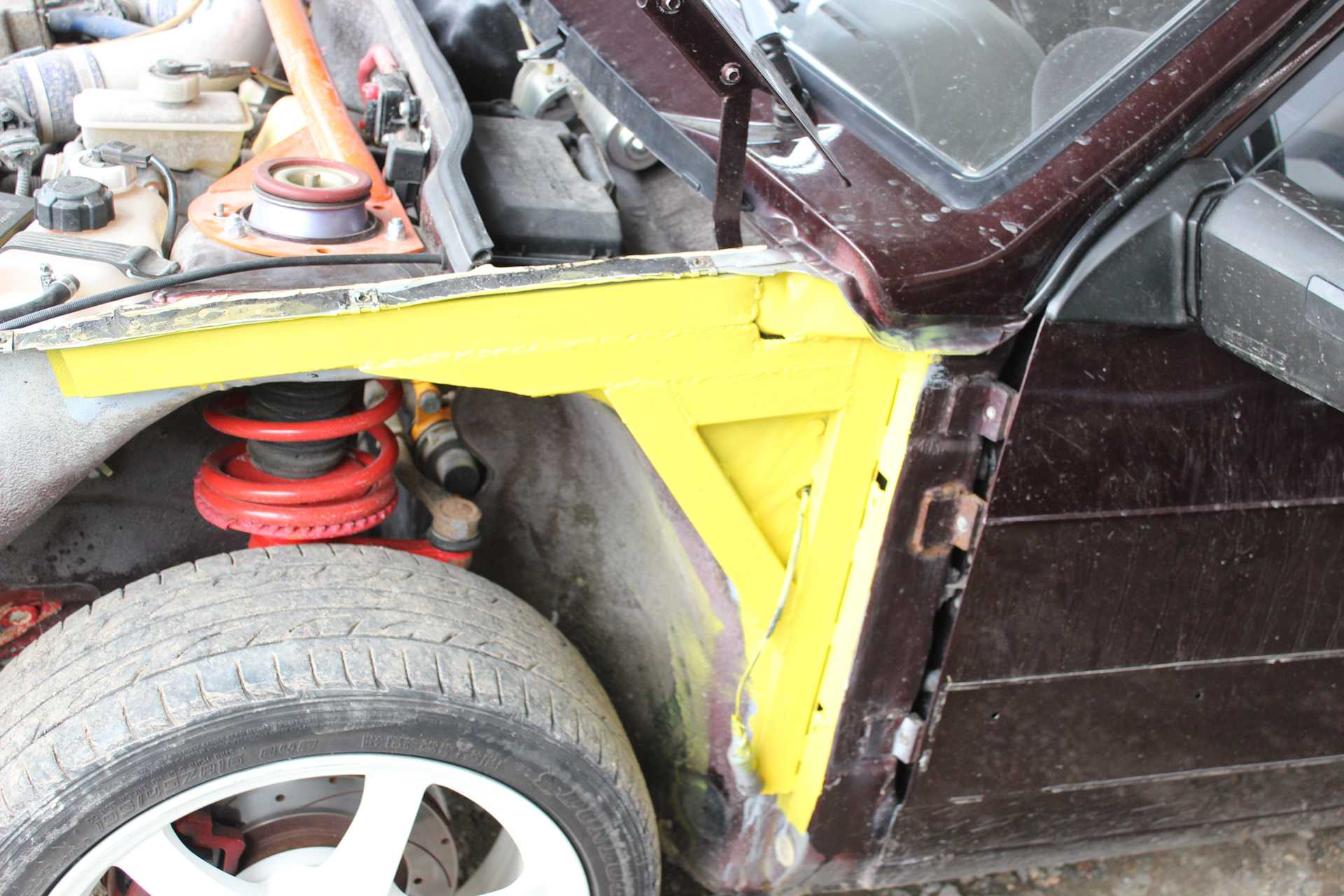

Каркас жесткости

Модернизировать автомобильный остов можно, и обратившись в какой-либо тюнинговый центр. Доверив работы специалистам в сфере модернизации, можно быть уверенным в качественном результате. Безусловно, доверять не стоит какому-нибудь дяде Пете, а лишь проверенным и рекомендованным центрам.

Усиленный передний стабилизатор

Передний стабилизатор увеличенной жесткости является средством, призванным значительно повысить качество управляемости автомобиля.

Его основное отличие от штатной детали заключается в более твердых резиновых втулках, размещенных в точках закрепления.

Нюанс применения такого элемента заключается в том, что он содействует улучшению езды на ровных асфальтированных участках, однако если вам предстоит поездка по кочковатой дороге, вибрации рулевого колеса станут сущим наказанием.

Даже минимальное ударное воздействие будет полностью передаваться на руль, чем значительно усложнит жизнь водителю.

Усиленный стабилизатор стоит достаточно дорого, а необходимость его установки мы посчитаем сомнительной.

В ней, пожалуй, требуют только спортивные модели машин, которые принимают участие в шоссейных соревнованиях. Рядовому автолюбителю эта доработка не нужна, особенно это будет лишним при тюнинг подвески ВАЗ.

Влияние угла кастера на управляемость

Величина пятна контакта шины с дорогой зависит от развала колес. Цель регулировки развала – добиться максимальной площади контакта. Развал колес влияет в основном на колеса, находящиеся с внешней стороны поворота, на которые приходится основная нагрузка. Угол кастера обеспечивает изменение развала колес в повороте. Колеса наклоняются внутрь поворота и лучше соприкасаются с дорогой, противодействуя выталкивающей центробежной силе.

Чем меньше отклонение оси поворота колеса от вертикали, тем сильнее выражена поворачиваемость автомобиля, максимально возможная поворачиваемость достигается при нулевом значении угла кастера. Это объясняется тем, что колесо при повороте руля поворачивается на больший угол. Подвеска при этом работает максимально эффективно, ведь все рычаги двигаются вверх-вниз в вертикальной плоскости. Амортизаторы также работают с максимальной эффективностью, лучше поглощая неровности дорожного полотна.

При маленьком кастере возникает вероятность сноса передней оси автомобиля при ускорении на выходе из поворота. Это происходит из-за того, что центр тяжести во время ускорения смещается назад, передняя ось разгружается, и колеса хуже держат дорогу. Также маленький угол кастера ухудшает самоцентрирование колес, поскольку уменьшается сила, вынуждающая колеса сохранять прямое направление.

Большой кастер грозит сносом передней оси при движении накатом или торможении на входе в поворот, поскольку колеса меньше отклоняются в сторону. На выходе из поворота, наоборот, поворачиваемость улучшается, т.к. колеса в большей степени наклоняются внутрь поворота, увеличивая пятно контакта с дорогой.

Рули для ВАЗ 2113 – 2115

Модели ВАЗ 2113 – 2115 создаются на базе современных автомобилей, что обеспечивает комфорт и удобство при езде на нем. Более совершенно выполнен кузов и ходовая часть. Такие машины часто оставляют как есть, то есть при покупке руля выбирают классические варианты, с имитацией дерева насыщенной кожей.

Руль на ВАЗ 2113, 2114, 2115, вариант №1

Руль на ВАЗ 2113, 2114, 2115, вариант №2

Некоторые решают оформить салон в гоночном стиле, в таком случае выбирают самые современные модели, здесь уже нужно ориентироваться только на цену, то есть, сколько Вы готовы выложить за новый руль для своего автомобиля. Современные производители выпускают огромный ассортимент автомобильных рулей, поэтому просто нет смысла описывать каждый из них, есть определенные основные различия между моделями, но в целом любой из предложенных рулей можно установить на любой автомобиль производства ВАЗ.

Схема стабилизатора поперечной устойчивости на ВАЗ-2112

Стабилизатор – деталь важная, но можно ездить без неё. Отсутствие стабилизатора не является поводом для снятия авто с эксплуатации.

Штанга стабилизатора и тяги

Узел состоит из штанги и двух тяг. Артикулы:

2110-2906050 – тяга или стойка;
2110-2906010 – узел в сборе;
10516870 – пружинистая шайба;
2110-2906040 – подушка;
10519601 – шайба;
2108-2906042 – кронштейн;
2110-2906016 – штанга;
2110-2906078 – верхняя втулка тяги;
15971321 – винт М10;
12164711 – гайка M10;
16104111 – самоконтрящаяся гайка M8;
2108-2906079 – нижняя втулка тяги.

Чтобы избавиться от стабилизатора, удаляют детали, приведённые в списке.

Создать учетную запись

Зарегистрируйте новую учётную запись в нашем сообществе. Это очень просто!

Вот и у меня началась пора искать и заваривать дырки в кузове. Почти 30 лет машина отходила без серьёзного кузовного ремонта, мелкие вмятинки и царапки — не в счет. Начал с самого, на мой взгляд, простого — ванночка под запаской. Только сразу скажу, что кузовщины на копейку почти не найти (только под заказ и не факт, что привезут). Взял шестерошную, она “почтитакаяже”, но на подгонку по месту ушло пол дня. Пока сфоткал, как вырезал старую.

вырезал болгаркой (места сварки ещё на кузове)

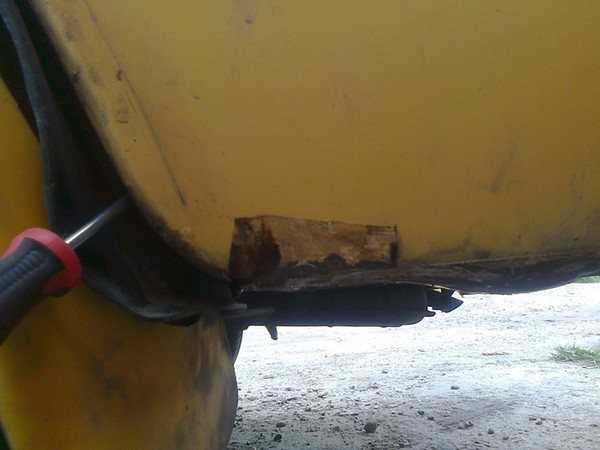

подчистил точки сварки и нашел отверткой дырку в крыле…

пришлось вырезать такой кусок.

вырезал — сделал по этому куску заплатку и уже вварил.

Продолжаем борьбу с ржой и неровностями.

Подогнал и вварил ванночку от 2106 — она немного другая и не совсем становится, но я её вставил, и загрунтовал заполняющим грунтом.

Затем, занялся передним крылом, на нем вмятина на ребре.

вот вмятина, которая немного замаскирована шпаклей.

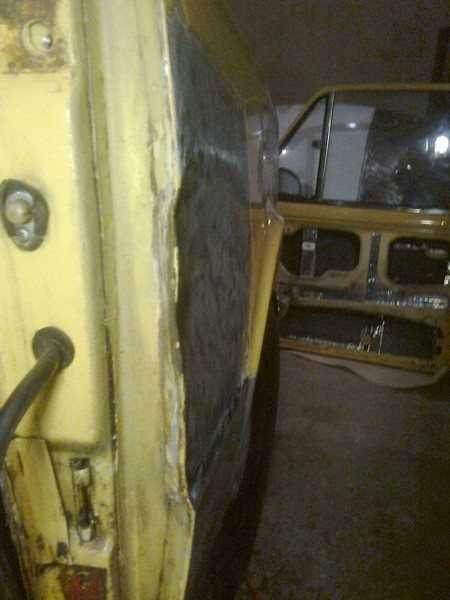

и два см шпаклевки на стыке с дверью

Толстый такой слой, когда-то было лень выправлять, поэтому проста замазал. Крыло выстучал изнутри

Как-то так получилось и еще заварил отверстия от ранее стоявших дополнительных поворотников

согнуто ребро, нужно выстукивать.

немного, ржа пошла…

Теперь же всё выстучал и вытянул, всё при помощи только молотка и подручных инструментов.

Ребро, – как новое, ну почти, с учетом возраста в 30 лет и пары ДТП. Потом всё равно поменял на новое, слишком сложно вваривать ремвставки и подгонять кривое железо.

Установка люка с электроприводом ВАЗ 2106

За основу был взят сдвижной Эл. люк в крышу от Renault Safrane Задача: установить электролюк в крышу ВАЗ 2106.

Усилитель рулевого редуктора (колонки) на ВАЗ 2101-2107

Растяжка передних стоек razgon для ВАЗ 2105, 2107

В этой статье напишем об усилении кузова автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107, то есть, так называемой, вазовской «классики».

Любой автомобиль при ежедневной эксплуатации испытывает нагрузки во время езды, что со временем не может не сказаться на геометрии кузова. И чем старше машина, тем это заметнее. И некогда бодрый автомобиль, вдруг превращается в «расхлябанное корыто». Такой «уставший» кузов заметно снижает точность управления при повороте, действует на нервы при наезде на ямы, или же прочие неровности дорог. Из-за постоянного давления на кузов, может произойти его быстрое старение, появиться следы коррозии, и даже могут разойтись сварные швы. Итак мы имеем не очень радужную картину. Как же быть? Ответом на наш вопрос как раз-таки и является усиление кузова и ходовой автомобиля.

реактивные штанги;
рычаги передней подвески;
рычаги задней подвески;
подушка опоры двигателя;
опора карданного вала ;

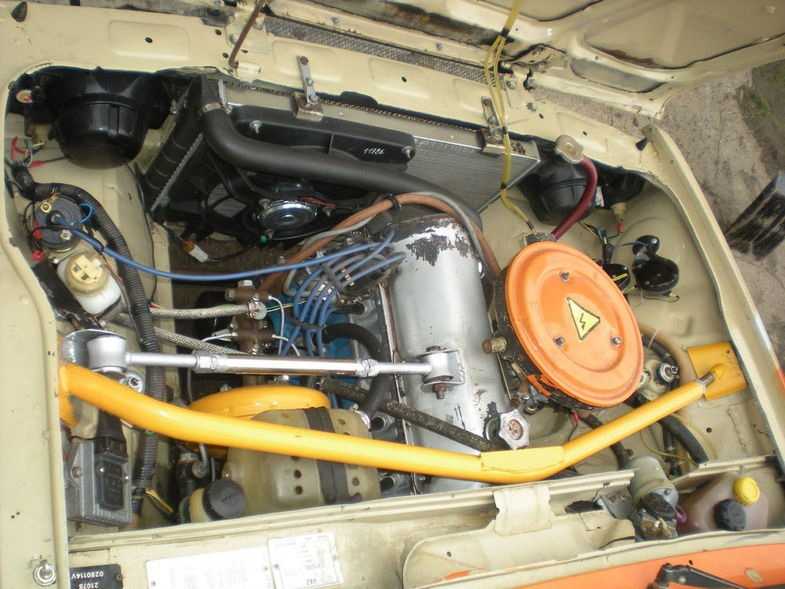

конечно же всеми любимая растяжка передних стоек.

Кроме того у усиления кузова есть ряд преимуществ:

невысокая стоимость;
легкость монтажа и демонтажа;
увеличение ресурса кузова;
улучшение управляемости автомобиля.

Если Вы еще думаете нужно ли Вам усиливать кузов, то на наш взгляд выбор очевиден. Конечно же стоит! Тем более, что для многих это нужно сделать обязательно.

Силовой агрегат

Доработка десятки была бы бессмысленной без модернизации двигателя. Профессионалы рекомендуют начинать именно с него. Для начала необходимо заменить все изношенные детали и узлы.

Также можно позаботиться об увеличении рабочего объема мотора с 1500 до 1600 кубических сантиметров.

Замена коленвала

Основным методом повышения мощности двигателя объемом до 1,6 литра можно, оптимизировав ход поршня от заводского 71 мм до 74,8 мм. Эту процедуру выполняют путем замены коленвала и самих поршней. Существуют разные варианты замены поршней:

установка кованых поршней размерами 82.0, 84.0, 82.5 или 82.4 мм – они могут быть Т-образной или обычной формы;
установка стандартных поршней, прошедших механическую обработку;
установка б/у поршней 21213 с механической доработкой, предполагающей замену шатунов под плавающий поршневой палец.

Помимо популярного коленчатого вала с ходом поршня 74.8 мм вы можете купить малоиспользуемый коленвал с ходом поршня 75.6 мм, позволяющий увеличивать объем до 1862 кубических сантиметров. Все конфигурации вмещаются в стандартный блок, но стойкость двигателя к кручению может быть снижена. По этой причине лучше ограничиться увеличением объема мотора не более 1,6 л.

Замена распредвала

Замена этой детали позволяет увеличить мощность двигателя, увеличить общие технические характеристики и динамику разгона. В этом случае необходимо обязательно учитывать один фактор: менять все элементы распредвала на модернизированные или спортивные необходимо менять комплектом. То есть замена чего-то одного не даст никаких результатов.

Для снятия распределительного вала нужно действовать по следующей схеме:

снять пластиковую защиту ремня генератора;
вскрыть крышку ГБЦ;
снять зубчатый ГРМ-ремень, удерживая распределительный вал монтажным стержнем (чтобы не повредить ГБЦ, нужно подложить деревянную пластину под монтировку);
открутить болт крепления распредвала;
убрать шпонку с зубчатым колесом.

Специалисты рекомендуют нумеровать крышки коренных подшипников во избежание путаницы при обратной сборке. Можно также промаркировать тарельчатые толкатели, если их вы меняете тоже. Новый модернизированный распределительный вал устанавливают в обратной последовательности.

После установки спортивного распредвала двигатель перестанет «стучать пальцами», как раньше.

Замена блока управления

Эту работу тоже обычно относят к общему тюнингу ВАЗ 2110. На заводе машины оснащаются старенькими блоками Bosch, которые специалисты рекомендуют менять на новые ЭСУД от General Motors.

Самостоятельная регулировка

Многие автовладельцы, стремясь улучшить ходовые качества своих машин, самостоятельно изменяют угол кастера. Как показывает практика, зачастую этот шаг оправдан, особенно если речь идет об отечественных авто. Нередки случаи, когда на новом автомобиле марки ВАЗ углы слева и справа сильно отличаются друг от друга. Даже если расхождение находится в пределах допустимого, управляемость от этого сильно страдает.

На заднеприводных «Жигулях», например, ВАЗ-2105 или 2107, угол составляет 3 градуса 30 минут, плюс-минус 30 минут. На переднеприводных моделях, например, на «Приоре», ВАЗ-2109, ВАЗ-2110, этот угол меньше, всего 1 градус 30 минут, плюс-минус 30 минут. Если кастер одного переднего колеса ВАЗ-2105 составит 3 градуса ровно, а другого – 4 градуса ровно, что является нормой по заводским меркам, машину неизбежно будет уводить в сторону.

Регулировка угла кастера осуществляется путем удаления или добавления шайб на растяжках подвески. Максимально допустимое количество шайб – две спереди и четыре сзади, при этом добавление или удаление одной шайбы изменяет угол кастера на 19 минут. Добавляя шайбы, необходимо переворачивать их фасками к упорному торцу растяжки.

Разумеется, в гаражных условиях проводить данную процедуру нельзя. Регулировка угла кастера производится только совместно с регулировкой развала и схождения колес, иначе настройки подвески будут нарушены, и машина может вести себя совершенно непредсказуемо.

Любители тюнинга для его увеличения снимают штатные опоры стоек и устанавливают вместо них опоры SS-20. на переднеприводных автомобилях ВАЗ, в том числе на «Приоре» такая замена вкупе с установкой максимального числа шайб позволяет увеличить угол до 3 градусов. Управляемость машины при этом заметно меняется, общий эффект оказывается положительным.

Нередко для улучшения управляемости достаточно просто заменить опоры стоек такими же. Несмотря на то, что угол кастера при этом сколько-нибудь значительно не изменится, результат будет, что называется, налицо. Все дело в физическом износе. Сигналом того, что опоры нуждаются в замене, являются негромкие глухие стуки, проявляющиеся при езде по неровной дороге на низкой скорости. Подтвердить диагноз можно, раскачав автомобиль и посмотрев, одинаково ли стойки гасят колебания с левой и правой стороны. Если нет – нужно менять опоры.

Выбирая новые опоры стоек, не следует брать самые дешевые. Лучше купить или штатные или SS-20. Последние стоят намного дороже, но и прослужат не в пример дольше, а ввиду того, что замена опор – дело сложное и трудоемкое, переплата может быть вполне оправданной.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

↑ Элементы передней подвески ВАЗ 2106

1 – подшипники ступицы;
2 – колпак ступицы;
3 – гайка;
4 – цапфа поворотного кулака;
5 – манжета;
6 – ступица;
7 – тормозной диск;
8 – защитный чехол верхнего шарового пальца;
9 – верхний шаровой палец;
10 – подшипник (вкладыш) верхней опоры;
11 – верхний рычаг;
12 – буфер хода сжатия;
13 – изолирующая прокладка пружины;
14 – амортизатор;
15 – подушка крепления амортизатора;
16 – ось верхнего рычага;
17 – резиновая втулка шарнира;
18 – наружная втулка шарнира;
19 – регулировочные шайбы;
20 – поперечина подвески;
21 – подушка штанги стабилизатора;
22 – штанга стабилизатора;
23 – ось нижнего рычага;
24 – нижний рычаг;
25 – обойма крепления штанги стабилизатора;
26 – пружина;
27 – резиновая втулка пружины амортизатора;
28 – нижняя опорная чашка пружины;
29 – поворотный кулак;
30 – вкладыш обоймы нижнего шарового пальца;
31 – подшипник нижней опоры;
32 – нижний шаровой палец.

Передняя подвеска независимая, двухрычажная, с винтовой цилиндрической пружиной, телескопическим гидравлическим амортизатором и стабилизатором поперечной устойчивости.

Верхние и нижние рычаги

Ось нижних рычагов закреплена двумя болтами на поперечине, которая в свою очередь крепится к передним лонжеронам. Между осью и поперечиной установлены два пакета дистанционных шайб и регулировочных прокладок, задающие углы продольного и поперечного наклона оси поворота переднего колеса.

Осью верхних рычагов служит болт, проходящий сквозь стойку брызговика. Рычаги на осях поворачиваются на резинометаллических шарнирах. К рычагам на шаровых шарнирах крепится поворотный кулак. На цапфе поворотного кулака на двух роликовых конических подшипниках установлена ступица колеса с тормозным диском. Гайка крепления ступицы правого колеса с левой резьбой и имеет маркировку в виде точек на торце.

Пружины и амортизаторы

Пружины передней подвески – цилиндрического типа, верхним концом через опорную чашку с резиновой прокладкой упираются в стойку брызговика, а нижним – в опорную чашку нижнего рычага.

Амортизаторы расположены внутри пружин и крепятся штоком к кузову через резиновые подушки, а проушиной корпуса – к нижнему рычагу через резинометаллический шарнир.

Стабилизатор поперечной устойчивости (торсион из пружинной стали) предназначен для уменьшения бокового крена автомобиля при поворотах. Он крепится через резиновые подушки центральной частью к передним лонжеронам кузова, а концами – к нижним рычагам подвески.

Подготовка к замене

Но есть определенные особенности в замене. Дело в том, что все сайлентблоки установлены в отверстия рычагов с натягом, то есть сидят они очень плотно и извлечь их не просто. Для этого применяются специальные съемники, которыми производится выпрессовка и запрессовка шарниров.

Дополнительно может потребоваться наличие съемника шаровых опор.

Существует немало методов проведения операции без этих съемников, и один из них мы рассмотрим на примере автомобиля ВАЗ-2107.

Из инструментов понадобиться:

Набор накидных ключей и головок;
Монтировка;
Тяжелый молоток или небольшая кувалда;
WD-40;
Домкрат;
Деревянные подставки;
Мыльный раствор;
Нигрол.

Пару слов о подборе сайлентблоков.

Их нужно подбирать по модели авто. При этом рынок предлагает два типа этих шарниров – у одних используется в качестве демпфирующей проставки резина, а у других – полиуретан.

Вторые более надежны и имеют выше ресурс работы, но и стоят дороже. Какой тип выбирать – решать владельцу авто.

Приспособления.

В методе, который будет описан ниже, подразумевает наличие съемника для сайлентблоков, но понадобиться он только для замены шарниров верхнего рычага.

При этом не обязательно приспособление покупать, его можно сделать и самому.

Для этого потребуется длинный болт с гайкой, две широкие шайбы и два отрезка толстостенной трубы разных диаметров.

У одной размер должен быть больше окружности сайлентблока (используется при выпрессовке).

Второй отрезок по внутреннему диаметру должен соответствовать окружности шарнира, но так чтобы стенка трубы упиралась в металлический бортик наружной обоймы (применяется для запрессовки).

Как поднять или опустить подвеску автомобиля ВАЗ своими руками

Рано или поздно приходит время для того, чтобы провести модификацию подвески автомобиля, или, проще говоря, автомобилист готов произвести тюнинг подвески своего ВАЗ

Неважно, какие причины того, что автомобилист решил поднять или опустить подвески автомобиля: можно обе подвески, а можно только переднюю или заднюю

Нужно понимать, какая ответственность будет на автомобилисте, если он решил опустить или поднять подвеску автомобиля. Технологически опустить или поднять подвеску автомобиля не так уж сложно, даже если водитель имеет небольшой опыт автомеханика. Значение имеет другое.

Как опустить подвеску автомобиля ВАЗ

Тюнинг подвески автомобиля имеет некоторые особенности. Перед тем, как опустить или поднять подвеску автомобиля, нужно подумать о том, какие результаты будут после модификации подвески. Нужно понимать, что изменение заводских стандартных параметров автомобиля приведет к изменению физических свойств, которые были заложены изначально в конструкцию.

Понижение подвески не только повышает управляемость автомобиля, но и изменяет внешнее восприятие. В понижение подвески есть некоторые особенности. При понижении автомобилист уменьшает дорожный просвет (клиренс). Нужно также понимать, что при понижении подвески автомобиль не будет ездить по немецким автобанам и европейским дорогам.

На отечественных дорогах есть ямы, к тому же, придется переезжать через трамвайные рельсы. Сначала для проведения понижение подвески нужно сначала провести диагностику подвески, рассчитать по установке зазоры между колесной аркой и шинами.

Нужно также учитывать, что резину придется меняют на низкопрофильную с высокопрофильной

Это важно учитывать

Перед тем, как поднять или опустить подвеску стоит принять во внимание народный опыт, который показывает, что все узлы подвески нужно менять одновременно. Если менять элементы подвески выборочным способом, то это даст противоположные результаты

Как поднять подвеску авто ВАЗ

Если подвеску автомобиля поднимают, то нужно сделать так, чтобы авто не потеряло свои характеристики. Нужно заменить основные узлы подвески:

Амортизаторы, при замене не нужно заниматься самодеятельностью. В каталоге нужно выбрать те амортизаторы, которые производитель предлагает для конкретной модели автомобиля.

Но для поднятия подвески выбирают более жесткие и укороченные амортизаторы.

Стабилизатор поперечной устойчивости. Лучше стабилизаторы менять вместе со стойками.

Пружины выбирают более жесткие и укороченные.

Поднимают подвеску автомобиля ВАЗ по нескольким причинам. Как правило, владельцы автомобилей решают поднять подвеску в 2 случаях: для увеличения грузоподъемности и увеличения дорожного просвета (проходимости). Чаще всего возникают вопросы о том, как правильно поднимать заднюю подвеску. На рынке на сегодняшний день есть лифт-комплекты для разных моделей автомобилей. Эти комплекты позволяют на определенную высоту поднять подвеску.

Нужно не забывать о том, что увеличение клиренса автомобиля сопровождается некоторыми изменениями физических свойств авто. Например, повышается центр тяжести. Это может негативно повлиять на поведение автомобиля при вхождении в повороты на определенных скоростях

Важно то, что перед тем, как поднимать или опускать подвеску самостоятельно, нужно учитывать очень важную величину – перераспределение веса, который имеет значение при поворотах автомобиля

На перераспределение веса влияет понижение центра тяжести и увеличения расстояния между колесами. Увеличение расстояния между колесами производят с помощью перехода на более широкую резину. Но этот метод ограничивают габариты авто. Понижения центра тяжести автомобиля можно достичь путем установки коротких стоек. Благодаря этому уменьшается ход подвески. Стойки нужно выбрать достаточно жесткими.

Если автомобилист не готов просчитывать все соотношения деталей, физических свойств автомобиля и узлов подвески, то для того, чтобы поднять или опустить подвеску, нужно выбирать второй вариант – приобретение для конкретной модели автомобиля полного пакета подвески. Под заказ, как правило, существуют различные предложения по модификации подвески. Специалисты проведут подбор узлов для ВАЗ, исходя их предпочтений и требований владельца автомобиля.

Но устанавливать их нужно будет самостоятельно. Если думать, что поднять или опустить подвеску автомобиля – только замена пружин и амортизаторов, то это будет большой ошибкой. Тюнинг подвески нуждается во внесении изменений типа резины и колес, расчета того, как будет на поведение автомобиля влиять изменение подвески. Это при условии, что результат модификации необходим положительный.

xenon-kiev.com.ua

Передняя подвеска — весь узел в сборе

На фото показано, как выглядит подвеска правого диска. Легко распознать телескопическую стойку 6, а также рычаг 3. Обе эти детали составляют основу узла.

Детали подвески в сборе

Перечислим основные детали по возрастанию номера: 1 – стабилизатор поперечной устойчивости; 2 – тяга стабилизатора; 3 – рычаг подвески; 4 – шаровая опора; 5 – поворотный кулак; 6 – стойка подвески; 7 – растяжка (сабля); 8 – кронштейн растяжки.

На фото не обозначен поворотный рычаг, но он здесь крепится к амортизатору, то есть является его частью.

Основная деталь – стойка с амортизатором

Всё то, что выше обозначено цифрой 6, состоит из нескольких деталей. Перечислим их.

Стойка амортизатора

Цифрами обозначены элементы:

2108-2901056 – метрическая гайка M14;
2110-2902760 – чашка;
10519601 – шайба;
16105021 – самоконтрящаяся гайка M12;
2110-2902816 – отбойник;
2110-2905003 и 2110-2905002 – амортизатор левый и правый;
2110-2902826 – корпус;
2108-2901052 – шайба под винт;
15540931 – винт М12 (до 07.2001);
2108-2901051 – винт нижний (после 07.2001);
2110-2901054 – колпачок;
2110-2902842 – шайба;
2110-2902830 – винт;
2110-2901032 – шайба;
2110-2902820 – опора (подушка) верхняя;
2112-2902712 – пружина подвески;
2112-2901031 и 2112-2901030 – стойка левая и правая;
2110-2905681 – пыльник;
2108-2901050 – винт с эксцентриком;
16104111 – самоконтрящаяся гайка M8;
2108-2902840 (-01, -02) или 2110-2902840 (-01) – подшипник опоры.

На некоторых универсалах и седанах установлены стойки 2110-2901030 и 2110-2901031. Но тогда используются пружины 2108-2902712. А вот детали, обозначенные цифрой 21 – взаимозаменяемы.

Демонтированная стойка

Поворотный кулак

Рассмотрим один важный узел, состоящий из минимального числа деталей.

Кулак поворотный с подшипником ступицы

По внешнему виду узла ясно, к чему и как он крепится. Перечислим артикулы:

2108-3103020-01 (-02) – ступичный подшипник;
2108-3103068 – кольцо-уплотнитель;
2108-3001060 – грязезащитная накладка (внутренняя);
2108-3103012 – ступица;
2108-3103079 – элемент подшипника (шайба);
2108-3103032 – стопорное кольцо, фиксирующее подшипник;
2108-3001061 – грязезащитная накладка (наружная);
2110-3103065 – декоративный колпачок (после 01.2003);
2108-3103065 – декоративный колпачок (до 01.2003);
2108-3001015 и 2108-3001014 – кулак левый и правый;
2108-3103061 – ступичная грязезащитная накладка;
14044271 – самоконтрящаяся гайка M20.

Рычаг и всё, что с ним связано

Нижний рычаг удерживает на себе шаровой палец (деталь 2). К кожуху шаровой опоры крепится поворотный кулак. На чертеже он отсутствует, но показаны винты крепежа 15.

Рычаги вместе с растяжками-саблями

Перечислим обозначения:

2108-2904046 – задний шарнир сабли;
2108-2904185-01 – шаровой палец;
10517070 – пружинистая шайба;
2110-2904192 – узел шаровой опоры;
15541231 – винт М12;
2108-2904045 – упорная шайба;
16105011 – самоконтрящаяся гайка M12;
2108-2904040 – поворотный шарнир;
2108-2904020 – рычаг;
2108-2904270 – сабля или растяжка;
12638601 – шайба;
2110-2904070 – кожух;
2110-2904076 – распорная втулка;
12574921 – самоконтрящаяся гайка M16;
15970730 – винт М10;
2108-2904225 – проставочная шайба (максимальное число – 4 шт.);
16101521 – метрическая гайка M12;
10516870 – пружинистая шайба.

Кронштейны для крепления сабель приварены к поперечной трубе. То есть, на ВАЗ-2112 передняя подвеска содержит «поперечину», и её нельзя исключить из конструкции.

Поперечная труба и крепёж

На фото показаны:

2112-2904400 – поперечная труба;
2108-2904050 – передний шарнир сабли;
12574921 – гайка M16;
2110-2904436 – колпак-заглушка;
2108-2904054 – шайба шарнира переднего (до 12.2000);
2110-2904054 – то же (после 12.2000);
2108-2904225 – проставочная шайба (максимальное число – 2 шт.);
2110-2904055 – шайба;
2110-2904312 – винт.

На некоторых седанах и универсалах установлена поперечная труба 2110-2904400 (-01).

Классная «классика» своими руками: все о тюнинге «жигулей»
