Признаки и симптомы неисправности датчика массового расхода воздуха: самостоятельная диагностика, очистка и замена дмрв

Виды и принцип работы расходометров

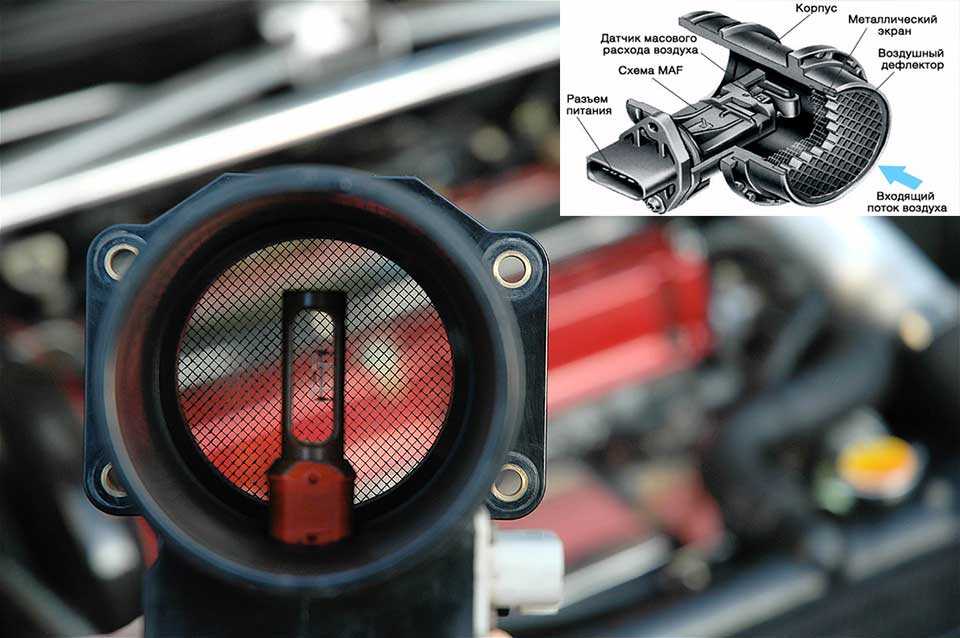

Датчик массового расхода воздуха относится к термоанемометрическим устройствам.

Основные виды, которые применяются на автомобилях:

1. Пленочные с аналоговым и цифровым сигналом.
2. Проволочные (нитевые) аналоговые.
3. Частотный ДМРВ. Уже ставиться на большинство современных авто, сошедших с конвейера.

Расходомеры с трубкой Пито (лопаточного типа) не рассматриваются из-за устаревшей конструкции.

Принцип работы первых двух типов устройств схож между собой и основан на изменении показаний напряжения, подаваемого на нагревательные элементы (нити или пленку). Эти изменения отслеживает ЭБУ и выполняет расчеты для формирования топливно-воздушной смеси. Дальше подробней.

Проволочные ДМРВ

Применяются на большинстве современных автомобилях. В таких устройствах ключевую роль играют терморезисторы – две вольфрамовые или платиновые нити диаметром 0.07 мм, на которые подается напряжение с определенной силой тока в результате они нагреваются, а также термистор (датчик температуры), но он предусмотрен не везде.

Одна нить закрыта от потока воздуха, а вторая, при отрытой дроссельной заслонке, наоборот, обдувается и активно охлаждается.

Чтобы выровнять показания температур терморезисторов на открытую нить подается больший ток.

ЭБУ учитывает разницу показаний напряжения между нитями, интенсивность их охлаждения и по ним рассчитывает объем приходящего воздуха и уже в соответствии с этим рассчитывает нужное количество подаваемого в цилиндры топлива.

У проволочных ДМРВ есть несколько существенных недостатков: со временем они загрязняются или изнашиваются.

Для решения первой проблемы конструкторы разработали режим самоочистки. Он предусматривает кратковременный (чтобы не разрядить АКБ) разогрев нити до 1000-1100С на заглушенном моторе. При такой температуре все отложения сгорают.

При износе терморезисторов датчик меняют.

Пленочные расходометры

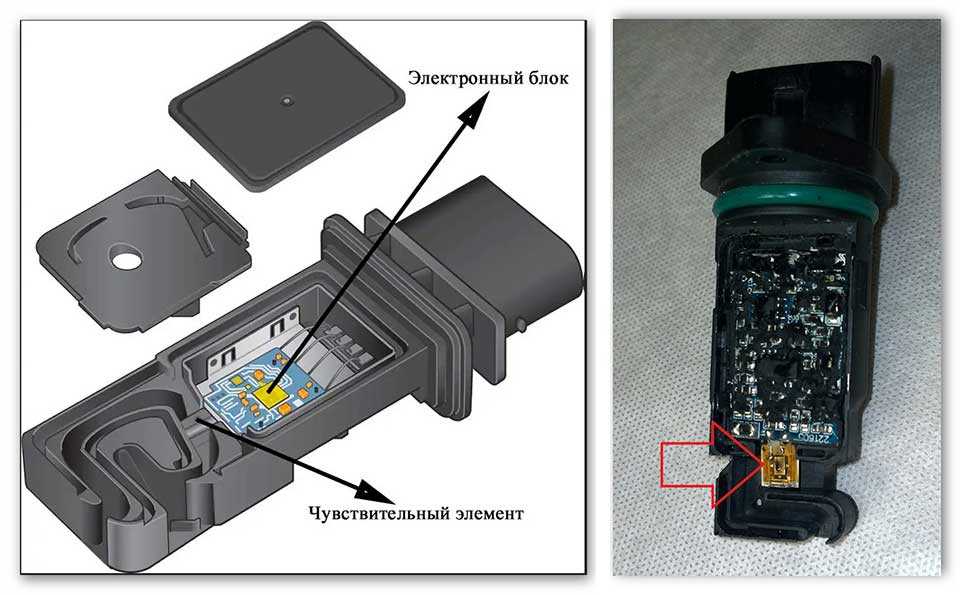

Конструктивно такие датчики отличаются от первых, хотя принцип их работы во многом одинаков.

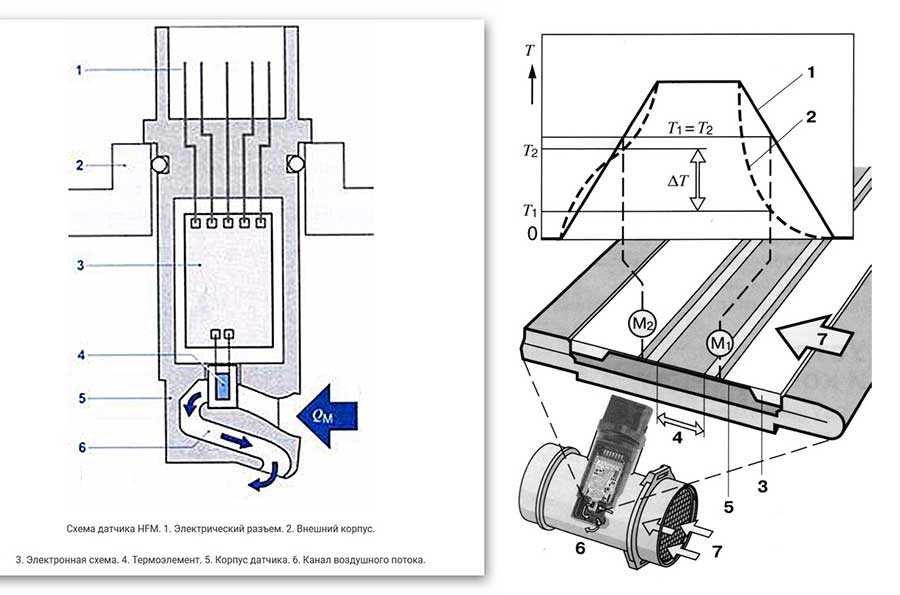

Вместо чувствительного нитевого терморезистора здесь установлен керамический нагревательный элемент с платиновым напылением или полупроводниковая пленка.

Место расположения пленочного устройства остается прежним, а сам керамический элемент имеет несколько слоев-резисторов каждый из которых выполняет свою функцию: датчик температуры, нагревательный, два терморезистора.

Важное преимущество такого датчика в том, что он замеряет температуру не только входящего, но и отражающего воздуха. Также устройство меньше подвержено загрязнению

Стоит отметить, что в современных устройствах выходное сигнальное U передается не только в аналоговом режиме, но и в цифровом, это ускоряет обработку данных.

Частотный ДМРВ

Изделие компании General Motors устанавливалось на первых ВАЗ 2109 и работало в паре с ЭБУ Январь 4. Характеризуется надёжностью и долгим сроком службы.

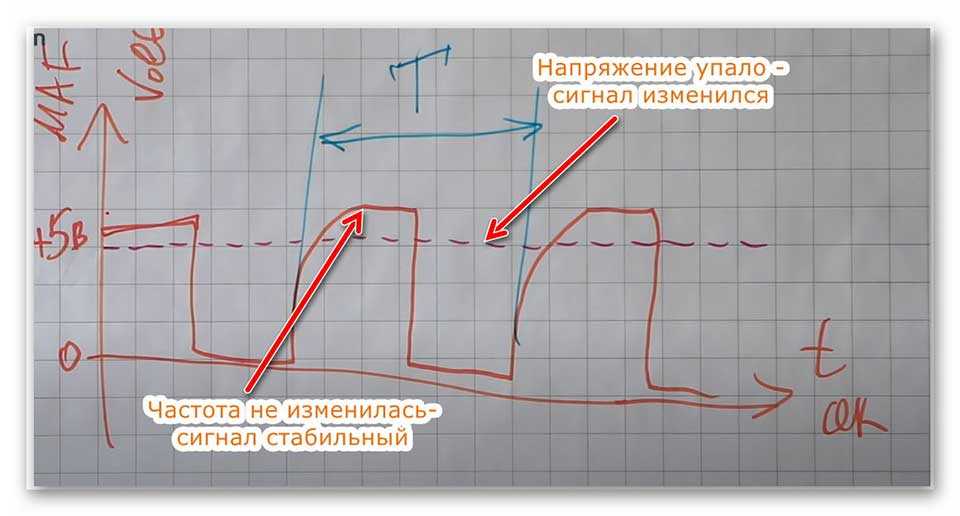

Принцип работы основан не на изменении постоянного напряжения, а на изменении частоты выходного сигнала переменного U. Когда частота большая – это указывает на большой расход воздуха, низкая частота – малый расход воздуха.

Основное преимущество частотного расходометра – стабильная передача данных на ЭБУ при падении напряжения в цепи (плохой контакт, окисление и т.д.).

Представим, что в разъемах окислились контакты. Тогда выходной сигнал 1.02V уменьшится и к контролеру придет, к примеру, 0.9V. Это не критично, но на расход топлива в сторону увеличения повлияет.

В частотном датчике скачки напряжения никак не влияют на работу ЭБУ. Окисление контактов никак не изменит частоту сигнала, а значит 100% выходных данных дойдет до адресата, т.е. контролера (ЭБУ).

Диагностика ДМРВ

Если аналогичного датчика нет, то существуют другие способы проверить работоспособность расходомера:

• визуальная диагностика;
• проверка во время движения;
• определение соответствия прошивки;
• диагностика тестером.

Визуальный осмотр

Перед тем как проверить устройство этим методом, его надо демонтировать из посадочного места. Для этого от корпуса воздушного фильтрующего элемента отсоединяются патрубки. Изнутри контроллер должен быть сухим, наличие следов моторной жидкости и конденсата не допускается. Зачастую устройство ломается по причине несоблюдения интервалов замены воздушного фильтра, в результате чего грязь остается на чувствительной составляющей. Это приводит к тому, что контроллер выдает некорректные показания.

Если на внутренней полости контроллера имеются следы моторной жидкости, это говорит о высоком уровне давления смазки в силовом агрегате. Причина может заключаться в засорении вентиляции картерного устройства. При проверке необходимо удостовериться в том, что уплотнительный элемент расположен в нужном месте, где устанавливается гофра. Эта часть могла застрять в корпусе воздушного фильтрующего устройства. При данной проблеме в двигателе происходит подсос воздуха, который попадает внутрь с пылью и загрязняет регулятор.

Диагностика в движении

Необходимо отключать штекер с цепью питания от датчика и запускать двигатель, а потом отсоединять колодку. На приборной панели появится индикатор Чек Энджин. Минимальные обороты мотора должны увеличиться до 1500 в минуту. Если двигатель стал работать более стабильно после отключения устройства, это говорит о его неисправности. Датчик необходимо заменять.

Пользователь Игорь Белов рассказал о нескольких методах диагностики расходомера, в том числе о проверке во время движения.

https://youtube.com/watch?v=HO6ITsSSoDY

Соответствие ДМРВ прошивке ЭБУ

Чтобы проверить соответствие прошивки, надо взять пластину толщиной 1 мм и поднести ее под упор заслонки, это приведет к изменению оборотов мотора. Затем производится отключение колодки с проводами от контроллера. Если двигатель машины не остановился, то причина в прошивке микропроцессорного модуля, регуляторе холостых оборотов без расходомера в аварийном режиме.

Проверка ДМРВ мультиметром

Для диагностики производится активация зажигания, но силовой агрегат заводить не нужно. Контактом красного щупа на тестере надо прикоснуться к первому кабелю (желтая расцветка), а черный идет на массу (зеленый контакт). Для соединения не рекомендуется применение острых предметов, поскольку это приведет к появлению погрешности в показаниях. Такой способ диагностики позволит определить уровень напряжения между проводниками.

О состоянии датчика позволят узнать показания:

• от 0,99 до 1,01 В — параметры нового контроллера;
• 1,01 — 1,02 В — регулятор в отличном состоянии, менять не нужно;
• 1,02 — 1,03 В — в целом удовлетворительное состояние устройства;
• 1,03 — 1,04 В — срок эксплуатации контроллера почти исчерпан, скоро потребуется замена;
• 1,04 — 1,05 В — неудовлетворительное состояние датчика, пора менять устройство.

Диагностика тестером может быть выполнена не на всех типах расходомеров. Предварительно диагностический режим мультиметра надо настроить на измерение величины постоянного тока и выставить максимальный параметр в 2 V. К контроллеру подводится четыре кабеля, каждый из которых обозначается определенной расцветкой.

Начиная от ближнего проводника к ветровому стеклу:

• желтый контакт предназначен для вхождения импульса расходомера;
• белый либо серый кабель используется в качестве выходного канала напряжения питания;
• зеленый контакт — это масса или заземление;
• черный кабель, оснащенный розовой полоской, отвечает за выход к основному реле.

Расцветка контактов на ДМРВ может быть разной, но расположение проводов всегда идентичное.

Канал «Простое мнение» рассказал о выполнении диагностики расходомера с использованием тестера.

Как определить неисправность ДМРВ

Проверка ДМРВ, позволяющая определить его неисправность, может быть выполнена несколькими различными способами.

1. Надо выполнить отключение датчика от бортовой системы автомобиля, для чего достаточно отстыковать его разъем, как показано на фото. В этом случае контроллер управления двигателем начинает работать в аварийном режиме, при котором определяющим становится положение дроссельной заслонки, а не количество воздуха. Обороты двигателя становятся больше полутора тысяч. После этого можно немного проехать. Если автомобиль стал более резвым, то вполне возможно, что нужна замена ДМРВ.
2. Использование заведомо исправного датчика, например, взятого у друга или на СТО для проверки, если конечно, такое возможно. Он устанавливается вместо штатного. Когда такая проверка дает положительный результат и автомобиль ведет себя гораздо лучше, то однозначно нужна замена ДМРВ или, как минимум, промывка и чистка датчика.
3. Проведение визуального осмотра. Для этого снимают ДМРВ и проводят его визуальный осмотр, в первую очередь – внутренних поверхностей и воздуховода. Они должны быть чистыми и сухими, на них не должно быть никаких следов конденсата и масла. При наличии его следов, необходима, как минимум, чистка ДМРВ, после чего датчик может заработать правильно. Ну и надо устранить причины попадания масла.
4. Проверка ДМРВ мультиметром. В этом случае требуется измерить выходное напряжение с ДМРВ обычным мультиметром, оно позволит проверить, насколько датчик рабочий. Проверка эта проста, но дает возможность точно оценить текущее состояние ДМРВ и в свете этого определить свои дальнейшие действия – достаточно промыть или нужно будет заменить датчик.

Для этого на панели управления мультиметром задается измерение постоянного напряжения на пределе два вольта. В разъеме датчика надо подключиться к желтому и зеленому проводам. Это будут первый и третий контакты разъема (со стороны лобового стекла). Цвета проводов могут быть и другие, но нумерация контактов будет та же самая.

Включается зажигание, но двигатель не заводится, и проверяются показания ДМРВ. У нового датчика напряжение составляет (0,996-1.01)В. Чем больше его величина, тем хуже состояние ДМРВ. Превышение напряжением величины (1,03-1,04)В свидетельствует о том, что датчик находится в предсмертном состоянии, а напряжение больше 1,05В о том, что ДМРВ пора выбросить и поставить новый.

На видео подробно показано, как проверить датчик. Необходимо отметить, что в некоторых моделях бортовой компьютер выдает напряжение на его выходе.

Проверка и ремонт в домашних условиях

Существует восемь способов самостоятельной проверки амплитудных и частотных ДМРВ.

Визуальный осмотр

Для того, чтобы осмотреть датчик его необходимо снять. На большинстве современных авто это не сложно сделать.

Для этого:

1. Снимите провод с минусовой клеммы АКБ.
2. Отсоедините разъем.
3. Выкрутите болты.
4. Открутите хомуты.
5. Аккуратно отодвиньте воздуховод и извлеките датчик.

Осмотрите изделие на предмет наличия повреждений корпуса, посторонних предметов, грязи и конденсата. Если внутри обнаружен мусор значит или воздушный фильтр давно не менялся, или есть подсос в местах соединений.

Дальше проверяются на наличие видимых повреждений терморезисторы (нити или пленки). Если они присутствуют, то датчик меняется в сборе.

Если на нитях или на пленке скопились отложения грязи, то почистите их сжатым воздухом или специальными средствами.

Не в коем случае на проводите чистку ушными ватными палочками или другими аналогичными способами. Любое механическое воздействие может их повредить.

Если внутри датчика обнаружены следы масла тогда убедитесь, что не превышен уровень в картере двигателя или не забит маслоотбойник системы вентиляции картерных газов, который расположен под клапанной крышкой.

Как самостоятельно проверить датчик массового расхода воздуха?

Для самостоятельной проверки датчика имеется несколько методик, основанных на отключении, а также осмотре и тестировании мультиметром. Иных способов диагностики в домашних условиях не существует. Доскональный контроль ДМРВ выполняется на специальном стенде, позволяющем зафиксировать неполадки сенсора при различных режимах работы. Еще одним распространенным методом тестирования является установка идентичного устройства, снятого с другого автомобиля.

Отключение ДМРВ

Простейший способ проверить ДМРВ на ВАЗ 2114 — отключить штекер. При отсутствии сигнала блок управления мотором переходит в режим аварийной работы, определяя примерный объем воздуха по положению дроссельной заслонки. При этом несколько увеличивается расход топлива — для ВАЗ 2114 он достигает 10-12 л на 100 км пробега. Характерной особенностью является увеличение числа оборотов холостого хода до 1500 об/мин. Но при использовании контроллера Январь 7.2. или Бош М7.9.7 рост холостых оборотов не выполняется в силу особенностей программного обеспечения.

Визуальная проверка

Для внешнего осмотра требуется снятие воздуховода с датчика. Во время проверки оценивается запыленность внутренней части корпуса и гофрированного рукава подачи воздуха. На поверхности не должно быть следов масла и налета пыли.

Проверка устройства с помощью мультиметра

Целью диагностики является измерение напряжения, подаваемого датчиком.

Подобным способом проверяются изделия Bosch:

• 0280218004;
• 0280218037;
• 0280218116.

Для измерения потребуется:

• тестовый прибор:
• набор измерительных щупов;
• жидкость WD-40.

Измерение производится между проводами желтого и зеленого цвета. Значения напряжения можно вывести на экран некоторых бортовых компьютеров (меню напряжение от датчиков, U ДМРВ).

Проверка ДМРВ с помощью мультиметра продемонстрирована на видео от «IZO))) LENTA».

Определение распиновки датчика массового расхода воздуха

Расположение проводов в колодке начиная от ближайшего к лобовому стеклу:

• желтый — положительный входящий сигнал (на схеме 7);
• серо-белый изолятор — положительный сигнал питания (на схеме 12);
• зеленый — заземление датчика (на схеме 30);
• розово-черный изолятор — подача сигнала на главное реле.

Распиновка контактов ДМРВ

Возможны другие цвета изоляции проводки, но последовательность распиновки остается неизменной.

Инструкция по проведению проверки

Последовательность измерения:

1. Ввести щупы в разъем к местам установки проводов. Для облегчения процедуры щупы смазываются жидкостью WD-40. Положительный сигнал получается от желтого провода, отрицательный — от зеленого. Не рекомендуется прокалывать изоляцию и использовать дополнительные кабели, поскольку это снижает точность измерения.
2. Переключить мультиметр в режим измерения постоянного напряжения с предельным значением 2,0 вольта.
3. Включить зажигание, двигатель не запускать.
4. Произвести замер напряжения и сравнить его с требуемым значением.

Сравнение результатов проверки с установленными нормами

В соответствии с таблицей по результатам измерения проводится определение состояния датчика.

Напряжение, В	Состояние сенсора
0,996-1,01	Новый датчик
1,01-1,02	Рабочее состояние
1,02-1,03	Начало износа датчика
1,03-1,04	Желательно заменить
Больше 1,04	Датчик неисправен

Как проверить датчик расхода воздуха (3 способы проверки)

В некоторых случаях, для проверки ДМРВ, его необходимо демонтировать с автомобиля. Порядок демонтажа:

1. Ослабить хомут,
2. Снять воздушный патрубок,
3. Открутить винты крепления датчика к корпусу воздушного фильтра.
4. Перед тем как отключить электрический разъем, необходимо снять минусовую клемму с аккумуляторной батареи. Это нужно сделать, чтобы электронный блок управления двигателем не выдал ошибку, и не загорелась лампа «чэка».

Способ №1. Визуальный контроль

Для этого необходимо снять датчик и внимательно его осмотреть на наличие механических повреждений или посторонних предметов, мусора. Также стоит визуально оценить целостность сенсоров нагревательных нитей или нагревательной плёнки.

Подобные проблемы могут возникнуть из-за негерметичного корпуса воздушного фильтра, или из-за некачественного воздушного фильтра.

При выявлении видимых повреждений – датчик необходимо заменить. А при наличии в нём мусора или загрязнений – ДМРВ можно очистить специальными средствами или очистителем карбюратора (спрей на спиртовой основе). Сенсоры ДМРВ очень хрупкие, поэтому будьте осторожны – не стоит их чистить механическим образом. Датчик ремонту не подлежит!

Способ №2. Отключение подачи питания

Самый простой способ проверить датчик массового расхода воздуха — отключить от него питание. При неработающем двигателе, отсоединяем электрический разъем на датчике массового расхода воздуха. Затем запускаем двигатель.

В данной ситуации блок управления двигателем переходит на резервный режим работы и заменяет показания отключенного датчика на запрограммированные заводом изготовителем.

В этом случае работа двигателя должна нормализоваться и обороты холостого хода увеличатся. Для дополнительной проверки, можно проехать на автомобиле с отключенным разъёмом ДМРВ – 100-200 метров. Если все симптомы неисправности датчика массового расхода воздуха пропали, то значит датчик передает некорректные данные – он признается нерабочим и требует замены.

При проверке ДМРВ этим способом, после отключении электрического разъёма от датчика – на панели приборов загорится лампа ошибки двигателя «Check»

После завершения проверки или его замены, необходимо будет сбросить ошибку! Для этого можно отключить минусовую клемму АКБ на несколько минут (осторожно собьются абсолютно все настройки). В некоторых моделях автомобилей – сбросить ошибку можно только в сервисном центре, специальным сканером, подключенным к диагностическому разъему автомобиля

Способ №3. Проверка мультиметром

Чтобы проверить датчик расхода воздуха мультиметром – необходимо знать какие именно параметры измерять и с каких контактов электрического разъема. У каждой марки автомобиля они могут отличаться. Расположение проводов и клемм датчика, можно посмотреть в электрической схеме автомобиля.

Например на датчиках Bosch, которые устанавливаются на автомобили ВАЗ и GAZ, можно проверить напряжение (V) между входящим сигналом и заземлением на разъёме ДМРВ. Для этого необходимо:

1. Включить зажигание автомобиля, но двигатель не запускать,
2. Подключить красный (+) щуп мультиметра к жёлтому проводу,
3. Чёрный (-) щуп – к зелёному проводу разъёма.
4. Переключатель режимов на мультиметре устанавливаем на измерение минимального постоянного тока.

Напряжение на контактах должно находиться в пределах 1,00-1,04 Вольта. Если показания окажутся выше, то датчик требует замены.

Дополнительно можно снять датчик не отключая электрического разъема и подать струю воздуха на датчик со стороны воздушного фильтра. Напряжение должно возрасти до 1,3 Вольта, в этом случае датчик расхода воздуха считается рабочим.

В зависимости от устройства датчика, еще возможно произвести замер сопротивления на резисторах. Причем результаты замеров при разной температуре воздуха будут разными. Точные данные об оптимальных величинах показаний сопротивления, температуры измерений и расположение контактов на разъёме – как правило указывается либо в специальной технической литературе, либо в инструкции по ремонту автомобиля.

Признаки неисправности

Нерабочий датчик массового расхода воздуха ВАЗ 2114 приводит к появлению ряда симптомов в поведении инжекторного двигателя. Проявляется неисправность постепенно, начиная с повышения расхода топлива и плавающих оборотов, в итоге дестабилизируя работу двигателя.

Вычислить неработающий датчик воздуха ВАЗ 2114 можно по следующим признакам:

• провалы при работе на холостом ходу и под нагрузкой;
• ДВС глохнет при попытке переключить передачу;
• снижение динамики, машина медленно разгоняется;
• расход топлива увеличен;
• мощность двигателя упала;
• плохо заводится «на горячую»;
• появляется сигнал Check Engine.

Если ДМРВ уже мертвый, Check Engine может и не гореть. Тогда неисправность можно определить по ошибке, выдаваемой бортовым компьютером. Поможет и диагностика уровня сигнала ДМРВ. Низкий уровень может свидетельствовать о следующем:

• подключение ДМРВ отсутствует;
• неисправность в цепи подключения датчика (обрыв);
• масса в цепи подключения оборвалась или окислилась;
• сигнальные провода оборваны или неверно подсоединены, возможно, их замкнуло;
• сбой работы БУ двигателем;
• не работает ДМРВ.

Обнаружив вышеперечисленные признаки, не торопитесь покупать новый датчик. Он отнюдь не самый дешевый и обойдется в 1500-4000 руб. Прежде всего, убедитесь, что причина именно в нем. Проверить и почистить старый можно в сервисе или самостоятельно при наличии необходимого оборудования.

Код ошибки ДМРВ

О наличии неисправности в работе ДМРВ могут сообщать такие ошибки:

1. Р0100 — повреждение электрической цепи подключения датчика. Для устранения поломки нужно проверить проводку на целостность, поскольку возможно случайное отсоединение разъёма либо повреждение электроконтактов.
2. Р0102 — на блок управления автомобиля начал поступать низкий сигнал, который зафиксирован на входе электролинии ДМРВ. Чтобы устранить причину поломки, необходимо проверить электропроводку и изоляционный слой кабеля, возможно окисление контактов разъёма проводки (т. н. фишки).
3. Р0103 — критически высокий сигнал, зафиксированный на входе электролинии ДМРВ. Если причина неисправности заключается не в проводке, то потребуется визуальный осмотр и очистка расходомера или придётся его заменять на новый

Диагностика ДМРВ

В принципе, датчик массового расхода воздуха не настолько критичен для запуска мотора, как, например, ДПКВ. Его можно отключить, выдернув разъем, ЭБУ перейдет в аварийный режим, будет определять порции воздуха в топливной смеси по другому датчику – положения дроссельной заслонки ДПДЗ.

Поэтому поломку определяют в несколько этапов по степени сложности:

• осмотр визуальный и отключение датчика;
• определение соответствия конкретной модификации ДМРВ прошивке ЭБУ;
• диагностика тестером в режиме вольтметра.

Это позволит снизить трудоемкость процесса. Например, перед тем, как проверить ДМРВ тестером, следует убедиться, что датчик совместим с конкретным контроллером МИКАС, не производилась прошивка оригинальных мозгов.

Осмотр визуальный

Осуществляется проверка ДМРВ после обеспечения доступа к этому датчику. Для этого потребуется частично демонтировать элементы воздухозаборника (обычно гофра). Зная, как работает волюметр, визуально можно обнаружить механические повреждения или следы жидкостей/грязи в патрубке.

Рис. 11 Осмотр датчика воздуха и гофры

Масло попадает внутрь гофры из-за забитого маслоотбойника вентсистемы картера либо при повышении внутри него уровня смазки. При нарушении графика ТО машины на стенки патрубка попадает пыль и грязь, так как забивается фильтр воздушный.

После демонтажа датчика из корпуса фильтра воздушного входная сетка должна быть чистой. Если не ней имеется налет пыли, скорее всего, резиновое уплотнение было установлено не герметично, внутрь попадал не фильтрованный воздух. В любом из этих случаев работа ДМРВ по умолчанию нарушается.

Диагностика в движении

Следующая методика, как проверить датчик воздуха, позволяет выявить его работоспособность. Для этого не понадобится тестер и прочие инструменты:

• диагностика ДМРВ производится после отключения разъема ЭБУ;
• двигатель заводится, на панели загорается Check, указывая на неисправности датчика;
• однако контроллер переходит в аварийный режим, обеспечивая работу ДВС;
• если динамические характеристики мотора улучшились при поездке с отключенным датчиком воздуха, значит ДМРВ неисправен.

Рис. 12 Отключение ДМРВ

Соответствие ДМРВ прошивке ЭБУ

По мере необходимости владельцы перепрошивают мозги ЭБУ для улучшения характеристик, получая при этом побочные проблемы. Например, если для контроллера МИКАС произведена прошивка ДМРВ может работать не корректно.

В этом случае говорить о неисправности датчика в принципе не верно, но его сигналы не предназначены для новой версии МИКАС контроллера, которую на него установили. Выявить в ДМРВ признаки неисправности в этом случае можно единственным способом:

• изменить угол положения заслонки дроссельной (обычно 1 мм прокладкой возле упора заслонки);
• отключить датчик ДМРВ при работающем двигателе (выдергивается фишка из разъема).

Проверка мультиметром

Если на предыдущих этапах диагностировать неисправности датчика не удалось, и он совместим с версией используемого контроллера ЭБУ, производится проверка тестером по технологии:

• мультиметр переключается в режим 2 В (вольтметр);
• перед глазами размещается схема распиновки пучка;
• включается зажигание, черный щуп тестера на массу, красный на желтый провод.

Рис. 13 Схема проверки ДМРВ тестером

После чего при заглушенном двигатели мультиметром считываются показания с учетом факторов:

• новый прибор покажет 0,99 – 1,01 В;
• в пределах 1,02 В считается хорошим состоянием датчика;
• 1,03 – 1,04 В свидетельствует об окончании эксплуатационного ресурса прибора;
• больше 1,5 В говорит о необходимости замены.

Нижеприведенная таблица содержит параметры распиновки пучка:

Провод	Вход	Выход
зеленый	–	масса
желтый	сигнал на датчик	–
самый темный	–	к главному реле
самый светлый (полосатый)	напряжение питания	–

Указанные симптомы можно диагностировать бортовым компьютером в группе параметров Uдмрв.
