Антипробуксовочная система

Только для опытных водителей

Бытует мнение, что антипробуксовочная технология не всегда угождает опытным водителям, которые любят самостоятельно управлять автомобилем в любых ситуациях. К тому же, поклонникам экстремального вождения она вообще мешает – шины не пожечь, эффектно в поворот не зайти, поэтому часто возникает вопрос: «Как отключить ASR?»

На самом деле нет ничего проще – существует специальная кнопка, которая временно деактивирует антипробуксовочную систему, а о том, что она выключена Вам будет напоминать сигнальная лампа на панели приборов.

В завершение хотелось бы сказать, что не стоит пренебрегать электроникой, имеющейся у Вашего авто, каким бы опытным водителем Вы ни были.

Как работает антипробуксовочная система?

Большинство современных автомобилей имеют электрогидравлическую АПС. Она контролируется центральной системой управления и не допускает пробуксовки ведущих колес независимо от скорости движения машины.

Ее основные функции заключаются:

  • в считывании и анализе информации с датчиков колес;
  • в управлении величиной крутящего момента, передающегося от двигателя к колесам;
  • в осуществлении контроля и управлении системой торможения ведущих колес.

Информация с датчиков угловой скорости, расположенных на ведущих колесах, передается на главный компьютер. Если антипробуксовочная система обнаруживает пробуксовку одного из них, она немедленно уменьшает обороты мотора или притормаживает это колесо с помощью электромагнитных клапанов в тормозной системе.

Выбор варианта зависит от скорости автомобиля. Если она меньше 80 км/ч, АПС использует торможение ведущих колес. Если же машина движется на большей скорости, антипробуксовочная система подает сигнал на центральный компьютер, который моментально снижает обороты двигателя.

Принцип работы TCS


Принцип работы противобуксовочной системы

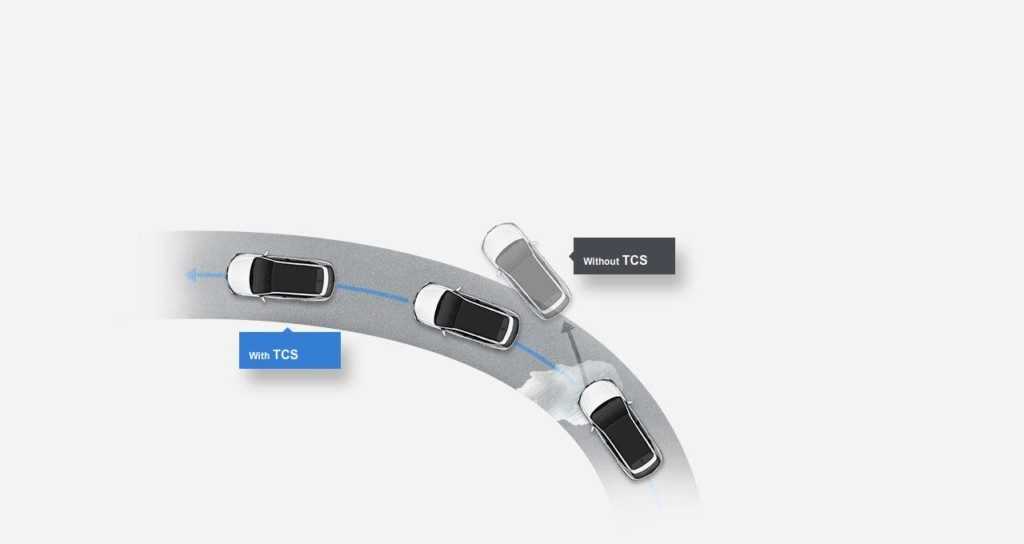

Общий принцип работы Traction Control System довольно прост: датчики, входящие в состав системы, регистрируют положение колес, их угловую скорость и степень проскальзывания. Как только одно из колес начинает пробуксовывать, TCS моментально устраняет потерю сцепления с дорожным покрытием.

Противопробуксовочная система справляется с проскальзыванием следующими способами:

  • Подтормаживание буксующих колес. Тормозная система задействуется при невысокой скорости – до 80 км/ч.
  • Уменьшение крутящего момента двигателя автомобиля. При скорости более 80 км/ч задействуется система управления двигателем, которая меняет величину крутящего момента.
  • Комбинирование первых двух способов.

Отметим, что Traction Control System устанавливается на автомобили с (ABS – Antilock Brake System). Обе системы используют в своей работе показания одних и тех же датчиков, обе системы преследуют цель обеспечить колесам максимальное сцепление с опорной поверхностью. Главное отличие – ABS ограничивает затормаживание колес, а TCS наоборот притормаживает быстро вращающееся колесо.

Можно ли отключить?

Некоторые староверы, да и любители «валить боком» и стартовать, зачастую выключают эти системы (опять же не забываем про первые выпуски X-RAY, там отключение было просто необходимо).

Там можно ли отключить антипробуксовочную систему или нет? И как это сделать?

В современных иномарках это проще простого. Есть специальная клавиша, нажимаем, на приборной панели загорается значок «OFF» (рядом с машинкой, которая буксует). Можете ехать без нее.

НО бывают авто, на которых никаких кнопок нет, а вот отключить нужно (опять же X-RAY). Тогда можно применить колхозный метод (который, кстати еще и не всегда срабатывает, а иногда можно получить CHECK ENGINE). Обычно ищут предохранитель и просто вытаскивают его из цепи. НО ТАК Я ВАМ НЕ РЕКОМЕНДУ ДЕЛАТЬ! Зачастую с АНТИБУКСОМ, отрубается и ESP, иногда может и ABS. Так что авто становится вообще аналоговым, если так можно выразится.

Сейчас полезное видео смотрим.

НА этом я заканчиваю свой материал, думаю он вам был полезен. Искренне ваш, АВТОБЛОГГЕР.

Похожие новости

  • Преобразователь ржавчины состав. Можно ли сделать своими руками?
  • Тормозная жидкость состав. Основные свойства, нужная информация
  • Неравномерный износ колодок. Разберем передние и задние – основн…

Принцип работы противобуксовочной системы

Разобраться в том, как работает противобуксовочная система, довольно просто. Как многие догадались из названия, основная задача данной системы — противостоять прокручиванию колес на скользких поверхностях дорог. Это очень полезное свойство, которое поможет водителю справиться с неблагоприятными погодными условиями, улучшить контроль во время движения и избежать неприятных ситуаций, связанных со скользкими участками трассы.

Антипробуксовочная система ASR имеет достаточно сложный принцип работы, основанный на анализе показателей датчиков. Рабочий цикл проходит по следующей схеме:

  • Датчики колеса, в случае обнаружения проскальзывания, подают сигнал блоку управления.
  • Действие системы приводит к тому, что колесо приостанавливается, а движение становится более безопасным.

В результате использования контролируется скорость движения автомобиля при нажатии педали газа, предотвращается проскальзывание колес при внезапных поворотах, останавливая тем самым занос задней части.

Инструкция по установке готовых комплектующих

Установка покупного подогрева зеркал является сравнительно простой манипуляцией. Для ее проведения необходимо демонтировать деталь с автомобиля и разобрать ее. Клееные изделия разогревают строительным феном или путем вымачивания в кипятке, после чего отражающая накладка легко снимается.

Изделия, скрепленные болтами, разбирают с помощью соответствующего инструмента. Монтировать обогрев зеркал заднего вида, приобретенный в магазине, своими руками допустимо только на чистые и высушенные поверхности.

Платы приклеивают к внутренней части корпуса клеем, пленки фиксируют непосредственно к изнаночной стороне. В обоих случаях к контактам термоэлемента припаивают провода, которых уходят к источнику электропитания.

Схема подключения обогрева внешних зеркал на разных авто может различаться. Обычно провода выводят и соединяют с линией, питающей обогрев заднего стекла. Возможно выведение отдельной проводки с использованием реле и предохранителя. В некоторых моделях авто электропроводка для рассматриваемых устройств предусмотрена с src=»https://znanieavto.ru/wp-content/uploads/2018/02/skhema-podklyucheniya-obogreva.jpg» class=»aligncenter» width=»500″ height=»600″

Антипробуксовочная система

Несмотря на большое количество наименования, все перечисленные противобуксовочные системы имеют схожие конструкции и принцип работы, поэтому их работа нами будет рассмотрена на примере самой распространенной — системы ASR.

Для того чтобы понять как работает система нужно напомнить, что автомобиль перемещается по дороге благодаря сцеплению колес с дорожным покрытием. При недостаточном сцеплении с дорогой, например, если она скользкая или влажная, возникает пробуксовка, из-за чего динамика разгона теряется, ухудшается управляемость и повышается возможность заноса автомобиля. В связи с этим в основу работы системы положен принципы контроля скорости вращения колеса. Если колесо при разгоне вращается слишком быстро и возникает пробуксовка, то система предпринимает корректирующие действия.

Основой антипробуксовочной системы служит антиблокировочная система тормозов. Система ASR выполняет 2 функции:

  • электронную блокировку дифференциала
  • управление крутящим моментом ДВС

Противобуксовочная функция в системе реализована путем использования насоса обратной подачи и двух дополнительных электромагнитных клапанов (переключающего и клапана высокого давления) в гидравлическом блоке ABS каждого ведущего колеса.

Система ASR управляется соответствующим программным обеспечением, установленном в блок управления ABS. Во время работы блок управления ABS/ASR находится во взаимодействии с блоком управления системы управления двигателем.

СЕДАН

Конструкция и назначение составляющих частей

Устройство антиблокировочной системы состоит из трех основных составных элементов:

  1. Колесные датчики скорости
  2. Блок (модуль) управления
  3. Исполнительное устройство

Элементы ABS автомобиля

Как отмечено, эта система нередко задействуется в качестве базы для других. При этом составные части ряда иных систем являются лишь дополнением к АБС.

Датчики

Датчики скорости – очень важные составляющие, поскольку на их показаниях основывается работа системы ABS. По импульсам, которые они подают, модуль управления высчитывает скорость вращения каждого из колес, и на основе расчетов производится управление исполнительным механизмом.

Расположение датчика скорости на ступице колеса

В конструкции АБС используется два типа датчиков. Первые получили название пассивных датчиков. Эти элементы – индуктивного типа.

Конструкция их включает сам датчик, состоящий из обмотки, сердечника и магнита, а также зубчатого венца, используемого в качестве задающего элемента. Зубчатый венец устанавливается на ступицу, поэтому он вращается вместе с колесом.

Датчик индуктивного типа

Суть функционирования пассивного элемента очень проста – обмотка генерирует магнитное поле, через которое проходит зубчатый венец. Имеющиеся зубья при проходе через поле оказывают на него влияние, что обеспечивает возбуждение напряжения в датчике. Чередование зубьев с впадинами обеспечивает создание импульсов напряжения, которые и позволяют высчитать скорость вращения колеса.

Негативным качеством пассивных датчиков является недостаточная точность измерения при движении на незначительных скоростях, что может стать причиной некорректной работы системы ABS.

Сейчас, из-за имеющегося недостатка, пассивные датчики в антиблокировочной системе не используются и их заменили так называемыми активными элементами.

Как и в первом варианте, активные датчики состоят из двух основных составляющих – самого датчика и задающего элемента. Но в активных элементах датчики построены либо на магниторезистивном эффекте, либо на эффекте Холла. Оба варианта для работы требуют подачи питания (пассивные элементы сами вырабатывали его).

Что касается задающего элемента, то здесь в конструкции используется кольцо с намагниченными секторами (мультиполюсное).

Устройство и принцип работы активного датчика скорости

Суть работы активных элементов различная. В магниторезистивном варианте постоянно меняющееся поле (от задающего кольца) приводит к изменениям показаний сопротивления в датчике. В элементе Холла это поле меняет само напряжение. В обоих случаях создается импульс, по которому можно рассчитать скорость вращения.

Элементы активного типа получили широкое распространение благодаря высокой точности замеров на любых скоростях.

Блок управления

Модуль управления системы ABS, как и иные ЭБУ, задействованный в системах авто, нужен для получения и обработки импульсов, передающихся от колесных датчиков. В него занесены табличные данные, на основе которых он управляет исполнительным механизмом. То есть, после поступления сигнала с каждого датчика, он сравнивает его с информацией, занесенной в таблице, и по полученным результатам определят, что должен сделать.

Блок АБС

В авто с рядом систем, построенных на основе АБС, блок управления имеет дополнительные модули, отвечающие за работу своих систем.

Исполнительный механизм

Исполнительный механизм (его еще называют гидроблоком или модулем ABS) – самый сложный по конструкции и состоит из ряда элементов:

  • электромагнитные клапаны (впускной, выпускной);
  • аккумуляторы давления;
  • помпа обратной подачи;
  • амортизационная камера.

Устройство блока АБС

В классической схеме к рабочему механизму тормозов идет только одна магистраль, по которой подается жидкость от главного цилиндра. В АБС же в нее врезана магистраль обратной подачи, но она проходит только внутри модуля.

Впускной клапан – единственный элемент, установленный на магистрали основной подачи. В его задачу входит перекрытие подачи жидкости при определенных условиях, по умолчанию он открыт.

Врезка магистрали обратной подачи осуществляется за впускным клапаном. На входе в нее установлен выпускной клапан, который в обычном положении закрыт.

Далее за клапаном в обратной магистрали располагается аккумулятор давления, в задачу которого входит сбор жидкости при сбрасывании давления в системе.

Если объема аккумулятора не хватает, чтобы принять всю жидкость, в работу включается насос, который перекачивает излишки в основную магистраль.

Но процесс перекачки сопровождается пульсацией, и чтобы погасить колебания жидкости, она сначала попадает в амортизационные камеры и только после этого – в магистраль.

Есть ли явные преимущества от системы ASR?

Преимущества заключаются в том, что при поездке на рыбалку по проселочной грязной дороге вам не придется выходить из авто и толкать его, измазывая всю одежду. Как только колесо начинает прокручиваться, система включается в действие и практически блокирует его, позволяя другому ведущему колесу с более качественным сцеплением с поверхностью дороги вытащить машину.

Антипробуксовочная система ASR в недорогих автомобилях практически не устанавливается. Чаще всего это привилегия авто классом выше или более дорогой комплектации. Если у вас есть выбор, устанавливать ли АСР в машину, но за это нужно доплатить деньги, стоит выбирать вариант с установкой данного комплекса. Это повышение вашей уверенности и безопасности в эксплуатации. Уже первая зима на машине покажет, что вы приняли совершенно правильное решение.

Страницы

Finwhale LF101

Выпускается в Германии и используется на автомобилях с механической трансмиссией. К таковым относятся лада, ЗАЗ, УАЗ, москвич, некоторые модели рено, опель, пежо.

Характеристики, величины в миллиметрах:

  • тип исполнения – накручиваемый;
  • диаметр один – 86;
  • диаметр два – 62;
  • диаметр три – 78.5;
  • высота – 75;
  • давление обгонного клапана – 0.7.

Складки гармошки фильтрующего звена расположены густо, ровные, но им нехарактерна высокая плотность. Площадь данного звена довольно большая. При бережной эксплуатации средства передвижения можно использовать 15 000 – 17 000 километров пробега. Масса детали – 490 граммов.

Зачем это нужно

Вопрос о надобности антипробуксовочной системы, немного риторический, но ответить на него всё же нужно.

  • Во-первых, это безопасность при движении по скользкой или мокрой поверхности
  • Во-вторых, опять же безопасность, при поворотах. ASR может уберечь вас от крупной аварии
  • Ну и в-третьих, сохранность шин. При пробуксовке шины активно стираются, что ведёт к непредусмотренной бюджетом, замене.

А если мне это не надо

Верхняя правая кнопка отключает ASR

Но, как водится, не всегда и не всем нужна безопасность. Если вам хочется эффектно и со скрипом покрышек сорваться с места, то для вас предусмотрели кнопку отключения ASR. На панели есть специальная лампочка, которая говорит о том, что сейчас вы, а не электроника, ответственны за безопасность на дороге.

В комплектации современного автомобиля можно встретить множество систем, принцип работы которых не совсем понятен владельцу. Одним из таких дополнений является ASR – Automatic Slip Regulation. Это антипробуксовочная система, которая позволяет водителю проще проехать по скользкой поверхности, получить более высокий уровень общей безопасности эксплуатации машины, особенно в условиях быстрой поездки на трассе.

Существует множество разновидностей данного комплекта оборудования. Принцип работы устройства в разных автомобилях и даже в различных поколениях одного транспорта может сильно отличаться. В современных условиях постоянного развития автомобильных технологий это уже не удивляет. Давайте более подробно рассмотрим основные особенности данного дополнения.

Её преимущества и недостатки

TCS предназначена для автоматизированного выравнивания траектории движения автомобиля в условиях неравномерно скользкого дорожного покрытия. Она актуальна для водителей с небольшим стажем вождения.

TCS обеспечивает:

  • равномерный и прямолинейный старт с места автомобиля на скользком дорожном покрытии;
  • штатное прохождение поворотов;
  • уменьшение износа шин.

Учитывая особенности работы противобуксовочной системы, она имеет и недостатки:

  • уменьшение производительности силового агрегата за счет принудительного снижения крутящего момента;
  • возможность создания «патовых» ситуаций, когда дальнейшее движение автомобиля становится невозможным без пробуксовки (например, на снежной или грязевой колее).

В автомобилях, оснащенных TCS, обычно предусмотрены органы управления, отключающие ее работу. Это могут быть кнопочные или клавишные выключатели либо опции бортовой системы управления.

Секреты небуксующих колёс

Пришло время разобраться в том, как работает антипробуксовочная система. Для примера возьмём технологию ASR, хотя, как мы уже сказали, принципиально она не отличается от своих аналогов. Технически она построена на базе антиблокировочной ABS – использует те же датчики частоты вращения колёс, часть её исполнительных устройств и даже блок управления у них общий. Тем не менее, принцип работы ASR таков, что ограничиться лишь тормозной системой она не может.


Схема системы ASR

Давайте познакомимся с алгоритмом функционирования антипробуксовочной системы. Первым делом ей необходимо определить ряд параметров:

  • скорость вращения колёс;
  • скорость движения машины;
  • степень проскальзывания колёс;
  • траекторию машины.

Если вдруг выясняется, что какой-то из параметров имеет опасное значение, электроника посылает сигналы исполнительным устройствам. В случае, когда скорость авто не превышает 80 км/ч, как правило, пробуксовка устраняется подтормаживанием колёс. Если же скорость выше 80 км/ч, ASR начинает контролировать работу двигателя, уменьшая крутящий момент.

ASR и тормозное давление

Взаимодействие ASR и тормозного давления происходит в порядке цикличности. Каждый цикл делится на три рабочих фазы: увеличение текущего давления, удержание его на установленных показателях и полный или частичный его сброс. При работе в фазе увеличения давления, ведущее колесо начинает подтормаживать. Это обеспечивается с помощью работы насоса обратной подачи и отключения всех клапанов, связанных с подачей высокого давления. Если нужно удерживать давление на одном уровне, то это происходит при полном отключении системой ASR насоса. В то же время, когда антипробуксовочной системе требуется сбросить давление, впускной и переключающий клапан открываются.

Электронный контроль устойчивости (ESC/ESP)

Электронный контроль устойчивости или динамическая система стабилизации автомобиля, это компьютерная система управления, которая управляет не только каждым в отдельности тормозом колеса, но и способна одновременно с торможением уменьшать мощность двигателя, что обеспечивает контроль над управлением автомобилем.

Впервые система контроля устойчивости автомобиля была применена компанией Мерседес в середине 90-х годов. В 2012 году США обязала всех автопроизводителей продающие автомашины в Америке оснащать динамической системой стабилизации все транспортные средства, поступающие на рынок США. Это позволило существенно снизить аварийность на дорогах Соединенных штатов. По данным IIHS (Институт страховой безопасности дорожного движения США) после введения применения в новых автомобилях электронной системы стабилизации автомобиля, возможно, удалось предотвратить 30 процентов аварий на дорогах во всем мире.

Технология ESC/ESP состоит из шести важных компонентов: датчиков скорости вращения колес, управляющего модуля, датчика определяющий угол движения автомобиля на дороге, датчика темпа отклонения от курса движения, акселерометра и гидравлического модулятора.

Обратите внимание, что гидравлический модулятор, который применяется в системе ESC, применяется точно такой же, как в системе ABS. Так что как видите, система ESC это усовершенствованная система ABS, в которую добавили датчик, следящий за отклонением курса движения машины, акселерометр и добавлен датчик контролирующий угол движения транспортного средства по дороге. . Чтобы понять, как работает система ESC/ESP, представим, что вы двигаетесь по шоссе на скорости 95 километров в час

Неожиданно на дорогу выбегает собака или любое другое животное. Вы, пытаясь уйти от удара, отклоняете руль в сторону. Что же происходит в этот момент в автомобиле, оборудованном системой курсовой устойчивости? Датчик темпа отклонения от курса движения определяет, по какой траектории двигается автомобиль

Чтобы понять, как работает система ESC/ESP, представим, что вы двигаетесь по шоссе на скорости 95 километров в час. Неожиданно на дорогу выбегает собака или любое другое животное. Вы, пытаясь уйти от удара, отклоняете руль в сторону. Что же происходит в этот момент в автомобиле, оборудованном системой курсовой устойчивости? Датчик темпа отклонения от курса движения определяет, по какой траектории двигается автомобиль.

Датчик, определяющий угол движения автомобиля передает системе данные о том, в каком положении находятся передние колеса. Акселерометр определяет, скользит ли Ваше транспортное средство, а датчики скорости точно также как в системе ABS определяют, и контролирую скорость вращения каждого колеса.

Если вы, чтобы уйти от удара, выкрутите рулевое колесо очень резко, то ваша машина не сразу начнет смещаться в сторону поворота руля, а короткое время будет по-прежнему двигаться прямо. Этот эффект происходит из-за первого закона Ньютона. Дело в том, что у передних колес, после того как вы слишком резко повернете руль, не будет хватать достаточно тяги, чтобы сохранить сцепление с дорогой, что в итоге приведет к скольжению передних колес и машина будет продолжать двигаться прямо.

В этом случае система курсовой устойчивости (ESC) придет на помощь. Управляющий электронный блок при такой ситуации получит несоответствие данных, получаемых с датчика замера угла движения автомобиля и фактическим движением машины (которое передается датчиком темпа отклонения от курса движения).

В результате такого несоответствия система посылает гидравлической системе команду увеличить силу торможения для заднего левого колеса или правого колеса (в зависимости от того, в какую сторону вы повернули рулевое колесо). Это позволяет избежать заноса из-за скольжения передних колес и выровнять машину. При необходимости система также может снизить мощность двигателя (снизить обороты) посылая сигнал на дроссель.

Если бы машина не оснащена системой динамической стабилизации, то тогда выкрутив резко руль в сторону, передние колеса начали бы скользить, а заднюю часть машины начало бы заносить в сторону. Так что система ESC/ESP контролирует устойчивость машины на дороге. Для того чтобы лучше понять, как работает динамическая система стабилизации автомобиля, посмотрите видео ниже:

Включите русские субтитры

Вот видео с передовом:

Еще один ролик, которые объясняет принцип работы системы ESP:

Что такое система ESP?

Параллельно с АПС развивались и другие системы безопасности автомобилей. К примеру, антипробуксовочная система ESP была анонсирована еще в далеком 1959 году, но лишь в 1995 впервые испытана и установлена на автомобилях «Мерседес-Бенц». Аббревиатура расшифровывается как электронная система курсовой стабилизации (устойчивости). Ее основной функцией является контроль поперечной динамики шасси во время заноса и бокового скольжения при входе в поворот.

ESP также управляется главным компьютером и включается сразу же при включении зажигания. Она постоянно сотрудничает с другими системами безопасности, как, например, ABS и ASR, и получает информацию с их датчиков. Кроме того, система курсовой устойчивости считывает информацию с контроллеров, расположенных на рулевом колесе. Иными словами, она всегда знает, с какой скоростью движется автомобиль, на каких оборотах работает двигатель и на сколько градусов повернут руль.

Только для опытных водителей

Бытует мнение, что антипробуксовочная технология не всегда угождает опытным водителям, которые любят самостоятельно управлять автомобилем в любых ситуациях. К тому же, поклонникам экстремального вождения она вообще мешает – шины не пожечь, эффектно в поворот не зайти, поэтому часто возникает вопрос: «Как отключить ASR?»

На самом деле нет ничего проще – существует специальная кнопка, которая временно деактивирует антипробуксовочную систему, а о том, что она выключена Вам будет напоминать сигнальная лампа на панели приборов.

В завершение хотелось бы сказать, что не стоит пренебрегать электроникой, имеющейся у Вашего авто, каким бы опытным водителем Вы ни были.

Будьте внимательны на дорогах! И, конечно же, не забудьте подписаться на блог, в статьях которого вы будете открывать все секреты своих автомобилей. Тэги безопасность

Закрытая система с 3/3-ходовыми электромагнитными клапанами

Разработанная первоначально компанией Bosch система регулирует тормозное усилие (модуляцию тормозного усилия 3/3-ходовыми электромагнитными клапанами.

На рисунке а, б и в представлен процесс регулирования для каждого колеса.

В состоянии покоя (обесточенном состоянии) электромагнитный клапан позволяет усилию, создаваемому водителем на главном тормозном цилиндре при нажатии на педаль тормоза беспрепятственно воздействовать на колесный тормозной цилиндр. Этот процесс соответствует обычной работе тормозной системы. Тормозное усилие повышается и замедляет колесо. Если блок управления на основании сигнала датчика угловой скорости вращения колеса определяет слишком быстрое замедление колеса по сравнению с контрольной скоростью, то электромагнитный клапан сначала нагружается половиной максимального тока, в результате чего доступ к главному тормозному цилиндру перекрывается, что препятствует дальнейшему повышению давления в колесном тормозном цилиндре.

Если после этой стадии «удержания тормозного усилия» скорость вращения колеса не увеличится, а будет снижаться дальше, то электромагнитный клапан подается максимальный ток, вследствие чего открывается обратная магистраль, а тормозное усилие в колесном тормозном цилиндре уменьшается. В результате силы трения покоя дорожного полотна колесо снова ускоряется. Как только скорость примерно достигнет контрольного значения, блок управления обесточивает электромагнитный клапан, который снова возвращается в исходное положение (т.е. обратная магистраль перекрывается, тормозное усилие может уменишаться беспрепятственно). Цикл может быть начат сначала.

Чтобы поддержать тормозное усилие в главном тормозном цилиндре и обеспечить снижение усилия через накопитель, насос обратной подачи подает тормозную жидкость от накопителя во впускную магистраль главного тормозного цилиндра. Этот процесс заметен по пульсации педали тормоза. Обычно именно по этому признаку водитель определяет момент срабатывания системы ABS.

Регулирование тормозного усилия блоком управления электромагнитными клапанами происходит практически до полной остановки автомобиля либо до отпускания водителем педали тормоза и уменьшении тормозного усилия, свидетельствующего об отсутствии опасности блокировки колеса.

При выходе из строя системы ABS электромагнитные клапаны находятся в обесточенном состоянии, в результате чего тормозная система работает в обычном режиме без ABS-регулирования.

Если вдруг, что маловероятно, система ABS во время процесса регулирования в результате самодиагностики обнаружит неисправность, то, насколько это будет возможным, система продолжит регулирование торможения до конца.

На рисунке при помощи принципиальной электрической схемы представлены входы и выходы блока управления, а также взаимосвязь компонентов системы.

При включении зажигания (клемма 15) электронное реле защиты (КЗ) замыкается и соединяет клемму 30 с клелммой 31, в результате чего на блок управления (контакт 1) и на цепь управления (86) клапанного реле (К1) и реле двигателя (К2) подается «плюс» аккумуляторной батареи. Через контакты 10, 20 и 34 блок управления постоянно соединен с массой.

Через клемму 15 также подается питание на сигнальную лампу системы ABS (Н1). Она горит до тех пор, пока не будет соединена с массой через кабель 1 при помощи клапанного реле через клемму 87а или через контакт 29 блока управления.

Если блок управления через контакт 27 подает массу на разъем 87 клапанного реле, то последнее срабатывает и черезразъем 87 соединяет электромагнитные клапаны с клеммой 30. Работа клапанного реле контролируется блоком управления через контакт 32.

Функция сигнальной лампы проверяется блоком управления через контакт 29.

Через контакт 14 блока управления контролируется реле двигаеля, после того как оно будет включено контактом 28 на основании сигнала массы.

Это происходит, когда во время ABS-регулирования на насос обратной подачи подается питание от «плюса» аккумуляторной батареи. В этом случае блоком управления на основании сигнала массы управляются также электромагнитные клапаны.

Вce это зависит от частоты переменного напряжения датчиков угловой скорости вращения (В1).

Вход выключателя стоп-сигналов служит дополнительной защитой так же, как и сигнал работы двигателя через клемму 61 генератора. Сигнальная лампочка гаснет только при работающем двигателе с исправным генератором, поскольку при ABS-регулировании необходим запас энергии.

Как работает ASR

Кнопка ASR OFF для выключения системы ASR

Система ASR препятствует пробуксовыванию колес тремя способами:

  • Их притормаживанием;
  • Понижением крутящего момента силового агрегата;
  • Комбинацией двух первых методов.

Если автомобиль движется со скоростью, не превышающей 80 км/ч, то ASR при обнаружении того, что какое-либо из колес вращается быстрее, чем остальные, притормаживает его средствами тормозной системы. Если же скорость превышает этот предел, то снижение скорости вращения слишком «быстрого» колеса осуществляется за счет уменьшения передаваемого на него крутящего момента силового агрегата. Комбинация этих способов считается наиболее эффективной и используется тогда, когда автомобиль движется с достаточно высокой скоростью.

Работой ASR управляет специальный электронный блок. К нему поступают сигналы от множества датчиков, отслеживающих наиболее важные параметры работы автомобиля. Эта информация обрабатывается заложенным в блоке программным обеспечением, в результате чего формируются управляющие сигналы, передаваемые в режиме реального времени на исполнительные устройства.

Тормозные усилия антипробуксовочная система ASR изменяет согласно определенному циклу. Как только ее блок управления получает от датчика информацию о чрезмерной скорости вращения колеса, формируется сигнал на повышение давления в соответствующем контуре тормозной системы. Он следует на исполнительное устройство, которое срабатывает. Буксующее колесо притормаживается, причем такой элемент исполнительной части системы, как насос обратной подачи, удерживает повышенное давление до тех пор, пока скорость вращения колеса полностью не нормализуется. Как только это происходит, сигнал от датчика поступает в устройство управления, и оно дает команду о сбросе давления, которая сразу же выполняется.

Противодействие пробуксовыванию колес методом регулирования крутящего момента двигателя внутреннего сгорания производится с помощью системы управления ДВС. На определенных скоростях при возникновении пробуксовывания колеса это определяется блоком управления ASR, и соответствующий сигнал направляется им в блок управления двигателем. Последний в соответствии с ним приводит крутящий момент к необходимым значениям. Осуществляется это следующими способами:

  • Изменением положения дроссельной заслонки;
  • Регулированием параметров впрыска топлива;
  • Регулированием импульсов системы зажигания.
