Система охлаждения двигателя - устройство, принцип работы, конструкция

Проблемы с радиатором и вентилятором

Недостаточное охлаждение двигателя может быть связано с проблемами работы радиатора и вентилятора. В первую очередь стоит помнить, что слишком сильно забитый пылью и насекомыми радиатор неспособен полноценно охлаждаться как встречным потоком воздуха, так и вентилятором. Нередко его чистка решает проблему с охлаждением.

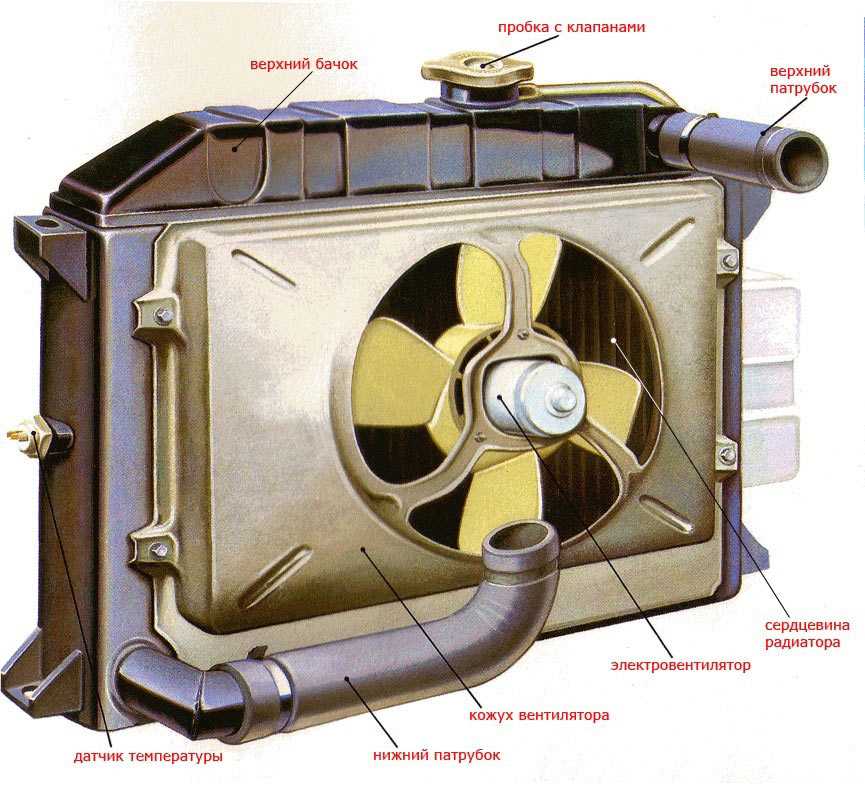

Устройство «классического» радиатора охлаждения двигателя. Во многих современных двигателях, охлаждающая жидкость заливается не через горловину радиатора, а в расширительный бачок

И всё же, возможны и более серьёзные ситуации — трещины радиатора, которые могут возникнуть, как при ДТП, так и в результате коррозии. Радиатор в большинстве случаев можно восстановить. Латунные и медные ремонтируются с помощью пайки, а алюминиевые специальными герметиками.

Перед началом пайки места повреждения тщательно зачищаются наждачной шкуркой, до появления металлического блеска. После, трещина обрабатывается паяльным флюсом и с помощью мощного паяльника наносится равномерный слой припоя (см. видео).

Алюминиевый радиатор запаять не получиться, однако для их ремонта предлагаются специальные герметики или же можно использовать обычную «холодную сварку»

Перед началом заделывания трещин важно хорошо зачистить дефектные места. Клеящая масса хорошо разминается до однородного состояния и наносится на проблемный участок

Стоит помнить о том, что эксплуатировать автомобиль можно только на следующие сутки после ремонта – эпоксидный клей высыхает довольно долго.

Что касается вентилятора охлаждения, его поломка может быть связана с обрывом электропроводки или нарушением привода от коленчатого вала, если вращение передаётся от силового агрегата.

В первом случае, стоит визуально оценить состояние проводов идущих к мотору вентилятора, при обнаружении обрыва нужно заново соединить повреждённые контакты. Если состояние проводов нормальное, а вентилятор всё равно не работает, возможно, поломался сам двигатель или датчик, отвечающий за его своевременное включение. При этом лучше обратиться в автосервис, где определят причину, по которой вентилятор не включается. При проблемах с датчиком обдув может как беспрерывно, так и не включаться вовсе.

В автомобилях, где вентилятор начинает вращаться при передаче крутящего момента от двигателя, поломка чаще всего связана с обрывом приводного ремня. Его замена довольно проста: необходимо ослабить натяг шкива и поставить новый ремень.

Промывка системы охлаждения и замена жидкости

Гидравлическая система охлаждения требует своевременного промывания магистралей, в противном случае на стенках каналов может образоваться коррозия, солевые отложения, и другие загрязнения.

Недостатки

Не обошлось и без недостатков. Прежде чем приобрести авто, оснащенный подобной системой охлаждения, следует знать основные минусы данных решений.

Так, работа двигателя сопровождается непомерно громким шумом. Шум этот создает работающий вентилятор. Еще один минус – это размеры, так как мотор комплектуется обдувающими устройствами. Даже при современных темпах развития технологий, воздушные потоки неравномерно направлены, а значит, есть риск локальных перегревов. Двигатели такого типа очень чувствительны к качеству бензина, масла, предъявляются высокие требования к состоянию основных деталей в моторе.

Но автомобили с такой системой прочно заняли свое место в автомобилестроении. Этими силовыми агрегатами оснащают грузовые авто, есть несколько легковых моделей. На воздушном охлаждении работает сельскохозяйственная и военная техника, некоторые дизельные двигатели.

Вентиляторы с термовыключателем

Подобные механизмы устанавливались на автомобили до изобретения электронного блока. Например, вентилятор охлаждения ВАЗ также снабжается термовыключателем. Это устройство отвечает за включение/отключение электродвигателя системы. Принцип действия вентиляторов охлаждения данного типа состоит в следующем: сигнал подается с температурного датчика, который установлен в корпусе блока цилиндров на специальную шкалу, размещенную в салоне автомобиля. Этот показатель и реагирование термовыключателя на изменения температуры жидкости в радиаторе влияют на процедуру включения и выключении движка. Если температура охладителя будет увеличена до максимума, внутри термовыключателя будут замкнуты контакты, подключенные к цепи питания системы. Затем будет подан ток на электродвигатель, который приведет крыльчатку вентилятора в режим вращения. Контакты будут размыкаться в случае понижения температуры до предельного минимума, что гарантирует выключение прибора.

О ремонте и обслуживании

Доработка системы охлаждения автомобиля «Лада Калина»

Учитывая тот факт, что у владельцев «Калины» такая проблема не редкость, можно предположить, что это просчёт тольяттинских инженеров. Исправлять данную неточность разработки придётся владельцу.

Сливаем ОЖ.
Демонтируем и устанавливаем заглушку на широкий патрубок, который подсоединяется к нижней части расширительного бачка.
В нижний шланг печки устанавливаем тройник.
Устанавливаем подходящий по размеру шланг, который одним своим концом присоединяется к тройнику, а вторым – к нижней части расширительного бачка.
Устанавливаем заглушку в обратную магистраль подогрева дроссельной заслонки, а на её место устанавливаем дополнительный шланг.
В верхней части расширительного бачка необходимо установить дополнительный штуцер, к которому нужно прикрепить патрубок для подогрева дроссельной заслонки. Также существует вариант, который не требует врезания дополнительного штуцера. Для этого нужно соединить новую магистраль с верхним патрубком расширительного бачка посредством тройника.
Заливаем ОЖ немного выше максимальной отметки, заводим мотор и прогреваем до включения вентилятора.
Выгоняем воздух из системы, продавливая все магистрали, и при необходимости доливаем ОЖ до уровня.

Данный вариант доработки будет препятствовать образованию воздушной пробки, а при попадании воздуха в ходе планового ремонта его удаление не составит особого труда. После проведения такой модернизации возможен небольшой негативный эффект в виде долгого прогрева мотора. Но несомненными плюсами станут хорошо греющая печка и отсутствие воздушных пробок.

Назначение и действие системы охлаждения

Рисунок 4.31 Принципиальная схема системы охлаждения двигателя.

Система охлаждения служит для принудительного отвода тепла от цилиндров двигателя и передачи его окружающему воздуху. Необходимость в системе охлаждения вызвана тем, что детали двигателя, соприкасающиеся с раскаленными газами, при работе сильно нагреваются. Если не охлаждать внутренние детали двигателя, то вследствие перегрева может произойти выгорание слоя смазки между деталями и заедание движущихся деталей вследствие чрезмерного их расширения.

Системы охлаждения практически всех современных автомобилей не отличаются друг от друга. Принципиальная, обобщенная схема работы системы охлаждения приведена на рисунке 4.31, где красным цветом отмечена жидкость нагретая от деталей двигателя и синим – охлажденная в радиаторе системы.

В систему водяного охлаждения с принудительной циркуляцией жидкости входят водяные рубашки соответственно головки и блока цилиндров (о рубашках мы писали выше, изучая одноцилиндровый двигатель), радиатор, нижний и верхний соединительные патрубки со шлангами и водяной насос с водораспределительной трубой, вентилятор и термостат.

При работе двигателя, приводимый от него в действие водяной насос (он же —помпа) создает круговую циркуляцию воды через водяную рубашку, патрубки и радиатор. По водораспределительной трубе вода в первую очередь направляется к наиболее нагреваемым местам блока. Проходя по водяной рубашке блока и головки, вода омывает стенки цилиндров и камер сгорания, охлаждая двигатель. Нагретая вода по верхнему патрубку поступает в радиатор, где, разветвляясь по трубкам на тонкие струйки, охлаждается воздухом, который просачивается мимо трубок под действием тяги, создаваемой вращающимися лопастями вентилятора. Охлажденная вода вновь поступает в водяную рубашку двигателя.

Рисунок 4.32 Схема системы охлаждения.

Воздушная система охлаждения

Моторами воздушного охлаждения оснащались транспортные средства в 50-70 годах прошлого века. Типичными представителями таких автомобилей являются «Запорожец» или fiat 500. Сейчас моторы с воздушным охлаждением в автомобилестроении практически не встречаются.

Конструкция и принцип действия

Конструктивно система принудительного воздушного охлаждения монтируется в подкапотном пространстве транспортного средства и состоит из:

отсасывающего или нагнетающего вентилятора;
направляющих ребер рубашки охлаждения двигателя;
органов управления (дроссельные заслонки, управляющие подачей воздуха или муфта, регулирующая частоту вращения вентилятора в автоматическом режиме);
температурного датчика, установленного в силовом агрегате;
контрольного прибора, выведенного на приборную панель в салоне автомобиля.

Охлаждение мотора осуществляется встречным холодным воздухом. Для усиления его потока чаще всего используют вентилятор нагнетающего типа. Он усиливает поток холодного плотного воздуха и обеспечивает его подачу в больших количествах при малых энергетических затратах.

Отсасывающий вентилятор требует больших затрат мощности, однако обеспечивает более равномерный отвод тепла от деталей силового агрегата.

Достоинства и недостатки

Моторы с принудительным воздушным охлаждением отличаются:

простотой конструкции;
низкими требованиями к изменению температуры окружающей среды;
небольшим весом;
несложным техническим обслуживанием.

К недостаткам системы воздушного охлаждения относят:

большую потерю мощности мотора, которая расходуется на обеспечение работы вентилятора;
высокий уровень шума во время работы вентилятора;
недостаточное охлаждение отдельных элементов двигателя из-за неравномерного обдува;
невозможность использования излишков тепла для обогрева салона.

Важные моменты обслуживания охлаждающей системы

Но прежде давайте поговорим о самих неисправностях, которые могут стать причиной дорогостоящего ремонта. Вот их практически полный список:

охлаждающая жидкость все время перегревается;
жидкость все время переохлаждается;
уровень антифриза снижен (данный фактор свидетельствует о нарушении герметизации);
насос для подачи жидкости в режиме работы сильно шумит;
в антифризе возник электролиз.

А вот какие еще могут быть причины постоянного перегрева мотора:

система могла засориться (в этом случае чиста становится обязательной);
двигатель мог перегреться из-за заклинивания термостата;
угол опережения зажигания был выбран неверно;
вентиляторный привод оборвался (в этом случае без его замены не обойтись);
вентиляторный ремень проскальзывает;
неисправна вентиляторная электромуфта;
неисправна гидромуфта вентилятора.

Типы системы охлаждения

Система охлаждения двигателя классифицируется по способу отвода тепла:

охлаждение при помощи жидкостей в закрытом типе;
охлаждение воздухом в открытом типе;
комбинированная (гибридная) система отвода тепла.

В настоящее время воздушное охлаждение в автомобилях встречается крайне редко. Жидкостное может быть и открытого типа. В таких системах отвод тепла происходит через пароотводную трубку в окружающую среду. Закрытая система изолирована от внешней атмосферы. Поэтому давление в системе охлаждения двигателя такого типа намного выше. При высоком давлении увеличивается порог закипания охлаждающего элемента. Температура хладагента в закрытой системе может достигать 120 ℃.

Влияние температурных параметров на работу мотора

За один рабочий цикл температура в цилиндрах ДВС изменяется от 80…120 градусов Цельсия во время впуска горючей смеси до 2000…2200 градусов Цельсия в процессе ее сгорания. При этом силовой агрегат достаточно сильно нагревается.

Если мотор во время работы охлаждается недостаточно интенсивно, то его детали сильно нагреваются и изменяются в размерах. Значительно уменьшается (из-за выгорания) и объем моторного масла, залитого в картер. В итоге увеличивается трение между взаимодействующими деталями, что приводит к их быстрому износу или даже заклиниванию.

Однако и переохлаждение ДВС отрицательно сказывается на его работе. На стенках цилиндров холодного двигателя происходит конденсация паров топлива, которые, смывая слой смазки, разжижают моторное масло, находящееся в картере.

Для исключения негативных последствий, связанных с нарушением теплового режима, системы охлаждения проектируются так, чтобы исключить перегрев и переохлаждение мотора в процессе эксплуатации.

В результате химические свойства последнего ухудшаются, что способствует:

увеличенному расходу моторного масла;
интенсивному износу трущихся поверхностей;
падению мощности силового агрегата;
увеличению расхода горючего.

Структура системы

Подавляющее большинство ДВС имеют жидкостную систему охлаждения (закрытого типа), использующую принцип принудительной циркуляции. Именно она, с одной стороны, способно обеспечить максимально эффективное охлаждение, а с другой, — является более эргономичным и комфортным способом отвода избыточного тепла от двигателя.

радиатора с вентилятором (электрическим, механическим или гидравлическим);
радиатора отопителя («печки») с электрическим вентилятором;
рубашек охлаждения блока цилиндров и головки блока;
термостата;
циркуляционного (водяного) насоса («помпы»);
расширительного бачка;
крана радиатора «печки»;
соединительных патрубков и шлангов.

Устройство современного радиатора

Радиатор охлаждения ДВС, как правило, имеет два бачка (нижний и верхний), сердцевину, в которой охлаждается жидкость (антифриз или тосол), и несколько дополнительных деталей для крепления. Жидкость от охлаждающей рубашки двигателя поступает в радиатор, где ее температура понижается до требуемого значения, затем антифриз снова передается двигателю. Для изготовления сердцевины и бачков используются легкие металлы: или алюминий, или латунь. Благодаря их высокой теплопроводности они обеспечивают эффективное и быстрое охлаждение антифриза.

Сердцевина радиатора состоит из горизонтально расположенных металлических пластин, соединенных с полыми трубками, идущими вертикально вниз от верхнего бачка к нижнему бачку. Таким образом, при движении через сердцевину жидкость разбивается на несколько потоков, и происходит увеличение площади ее соприкосновения с воздухом атмосферы, ведущее к повышению интенсивности охлаждения.

Патрубки радиатора позволяют соединять бачки с рубашкой охлаждения двигателя. Нижний бачок имеет, как правило, сливной краник, через который можно слить жидкость. Подобным краником снабжена и рубашка двигателя. Антифриз заливается внутрь системы охлаждения через горловину верхнего бачка.

https://youtube.com/watch?v=fJ9OtFZQCxE

Функционирование систем охлаждения современных автомобилей происходит с учетом значения температуры:

двигателя;
охлаждающей жидкости;
окружающей среды;
масла и т. д.

Действие системы охлаждения можно объяснить следующим образом. Нагретая двигателем жидкость направляется насосом через патрубки в радиатор, в котором обеспечивается понижение ее температуры. После чего охлажденная жидкость (антифриз) снова подается в рубашку двигателя, и далее цикл повторяется.

Сердцевины радиаторов автомашин могут быть:

трубчато-пластинчатыми;
трубчато-ленточными.

В первом случае охлаждающие трубки могут иметь расположение:

шахматное;
под углом;
в ряд.

Ребра у радиаторов, относящихся к типу трубчато-пластинчатых, бывают либо плоскими, либо волнистыми, и могут иметь разный размер. Кроме того, для усиления теплопередачи на них иногда делают специальные турбулизаторы (просечки, отогнутые и образующие узкие проходы для воздуха).

У радиаторов, называемых, трубчато-ленточными, охлаждающие трубки всегда расположены в ряд, а для изготовления ленты их решеток используется медный лист толщиною от 0,05 миллиметра до 0,1 миллиметра. Чтобы усилить теплоотдачу с помощью завихрений, на ленте выполняют фигурные отверстия методом штамповки или создают отогнутые просечки.

Сегодня наибольшее распространение получили радиаторы охлаждения автомобиля, изготовленные на основе алюминиевых сплавов. Такие устройства дешевле и легче латунных аналогов, но уступают последним по надежности и сроку службы. Еще одним достоинством радиаторов из латуни является то, что они проще ремонтируются: их можно паять. В то время как радиатор системы охлаждения, известный как алюминиевый, более сложен в ремонте, так как его детали и конструктивные элементы соединяют между собой с использованием завальцовки и герметизирующих материалов.

Преимущества

Главное среди всех прочих преимуществ воздушного охлаждения двигателя – это простота конструкции. В системе отсутствует помпа, радиатор, термостат, патрубки и хомуты, трубки подвода и оттока антифриза.

Второе важное преимущество – высокая ремонтопригодность. Например, в тракторных силовых агрегатах имеются индивидуальные цилиндры

Если случилась поломка, то при необходимости можно заменить цилиндр или устранить неисправность. В двигателях с жидкостным охлаждением в случае повреждения какого-либо из цилиндров придется менять блок полностью либо выпрессовывать гильзы.

Для примера не стоит далеко ходить. Возьмем двигатель Tatra T815. Это мотор с воздушным охлаждением. Головки блока здесь сделаны раздельными. В случае необходимости ремонта не нужно снимать ГБЦ полностью. Даже очень серьезные работы по ремонту можно производить без демонтажа блока двигателя.

Двигатели, оснащенные воздушным охлаждением, более ресурсные. Если в моторе с жидкостной системой повредятся патрубки или ослабятся хомуты, то агрегат эксплуатировать нельзя, так как охлаждающая жидкость уйдет. Также существует опасность выброса горячей жидкости из системы. Всех этих недостатков лишены воздушные системы.

Даже серьезные повреждения охлаждаемой поверхности на блоке двигателя или ГБЦ не смогут помешать дальнейшему использованию мотора. Это очень большой плюс. Кроме того, двигателю нужно значительно меньше времени для выхода в рабочий режим – нет необходимости в прогреве жидкости, что актуально зимой. Все это обуславливает значительно меньшие затраты на обслуживание и эксплуатацию подобных силовых агрегатов.

Жидкостная система охлаждения

Жиддкостная система охлаждения более инерционна, двигатель медленно прогревается, но и медленно остывает. Кроме того, большая теплоемкость охлаждающей жидкости обеспечивают интенсивный и равномерный теплоотвод и меньшую температуру деталей.

Теплота, отводимая от двигателей, используется для подогрева впускного трубопровода и улучшения смесеобразования, а также для отопления кабины или салона автомобиля в холодную погоду.

Приборы системы охлаждения:

радиатора 3, вентилятора 1, жидкостного насоса 8, рубашки охлаждения блока цилиндров, рубашки охлаждения головки блока цилиндров, термостата 10, патрубков 6,17 шлангов 9, расширительного бачка, приборов контроля температуры жидкости 13, сливных краников 18, 19.

Принцип работы системы

Принцип функционирования системы охлаждения двигателя (и бензинового, и дизельного) весьма прост и основан на целенаправленной циркуляции охлаждающей жидкости. Охлаждающая жидкость, забирая тепло у деталей двигателя (в рубашках охлаждения), под воздействием давления, создаваемого водяным насосом, начинает циркулировать по системе, осуществляя теплообмен.

Первоначально движение жидкости осуществляется при закрытом термостате по малому кругу, то есть без работы радиатора. Это делается для того, чтобы убыстрить процесс прогрева двигателя и доведения его до рабочей температуры. После возврата жидкости в рубашки охлаждения процесс циркуляции продолжается.

В том случае, когда температура достигает высоких показателей (в пределах 100 градусов), открывается термостат, и охлаждающая жидкость начинает двигаться по большому кругу, заходя в радиатор. Это сразу же остужает двигатель, ибо в систему охлаждения поступает жидкость, ранее не использовавшаяся (находившаяся в радиаторе). Сам радиатор охлаждается потоком атмосферного воздуха.

При необходимости (например, в холодное время года) охлаждающая жидкость через открытый кран отопителя заходит в «печку», где с помощью радиатора, с одной стороны, дополнительно остывает, отдавая избыточное тепло, а с другой, — обогревает воздух в салоне автомобиля.
