Койловеры

pandanamarke › Блог › Койловеры: установка и настройка

Решил плотно заняться темой подвески, потому вопрос «Как правильно настроить регулируемые стойки, койловеры» встал первоочередно. Вроде инфы накидано куча разрозненной, но в основном какое-то тупое копирование теории и определений терминов, тьфу. Только практика, только хардкор!

Заранее сделаю несколько оговорок:

— Ничего не выдумывал из головы, вся информация является усредненной рекомендацией для большинства колов. — Сразу оговорюсь, что coilovers формально это и есть сама стойка в том виде, котором мы ее привыкли знать (пружина сверху), но чаще этот термин приходится в контексте именно регулируемых стоек — койловеры, колы, винты, и т.п. — Фултапы — фуллтапы, full tap стойки. Это не «все регулировки». Full tap называют стойки, имеющие регулировку стакана по высоте («длины» стойки грубо говоря)

Регулируемые стойки имеют несколько видов настройки:

— жесткость амортизатора — сжатие пружины — высота — преднатяг пружины подпружинником (более редко) — регулировка угла наклона (развальные опоры)

изменяется за счет закручивания или выкручивания стакана в амортизатор и устанавливается исходя сугубо из личных предпочтений и особенностей автомобиля. Непосредственно влияет на величину клиренса авто.

На сколько максимально можно выкрутить аморт из стакана?

В идеале длина скручивания резьбы должна быта равна диаметру резьбы. То есть если резьба м18 то для надежного соединения она должна быть вкручена минимум на 18 мм.

(преднатяг) должно быть выставлено только один раз и больше не изменяться. В среднем большинство производителей рекомендует установку 1:2 . Что это значит:

Мысленно разделите блестящую часть штока на 3 части и отметьте 1/3 от колбы амортизатора. Шайбой натяга пружины затяните пружину. Установите амортизатор на авто и опустите автомобиль. Под весом авто шток должен войти в колбу амортизатора на отмеченную треть. Это значит, что на 1/3 амортизатор будет работать на отбой и на 2/3 на сжатие.

Слишком сильно затянув пружину вы получите «непробиваемые» стойки, которые будут «выстреливать» вниз до упора, если колесо попадет в яму. И наоборот, слишком слабо затянутая пружина увеличит шанс пробоя амортизатора на сжатие.

регулировка жесткости демпфирования на штоке. Имеет несколько уровней регулировки ( «щелчков» ), как правило увеличение жесткости производится вращением кликера по часовой стрелке, уменьшение — против. Также существует расхожее мнение о том, что выставлять уровень жесткости в крайние положения нежелательно. Регулировка производится индивидуально и без особых усилий после установки стоек на автомобиль.

__________ Все фото взяты из личных архивов или открытых истоников.

Буду дополнять по мере необходимости. Поправки и дополнения приветствуются. Всем спасибо, делайте животворящие репосты своим койловерным друзьям в ленту

Койловеры своими руками, делаем подвеску регулируемой

Устойчивость автомобиля на дороге и его управляемость во многом зависят от подвески. Существуют различные ее типы, и они рассчитаны производителями на определенные условия эксплуатации. Мягкая подвеска обеспечивает лучший комфорт, а жесткая позволяет двигаться в поворотах на большой скорости.

Кроме того, существует понятие клиренса, который ограничивает возможности перемещения обычного автомобиля с низкой посадкой на бездорожье. Но есть такие амортизаторы, как койловеры, или по-другому, винтовая подвеска, они позволяют настраивать машину под конкретные условия движения.

РЕГУЛИРОВКА КЛИРЕНСА АВТОМОБИЛЯ

Клиренс автомобиля, в большинстве случаев может быть отрегулирован нижним креплением амортизаторной стойки (2) для некоторых типов ВП, нижнее крепление стойки не регулируется и клиренс может быть выставлен с помочью нижней опоры пружины (1).

Только для комплектов с регулируемым нижним креплением:

  • Поднимите нижнюю опору пружины (1) чтобы прижать, но не сжимать пружину.
  • Преднятяг пружины в некоторых случаях оставляется нулевой, НО необходимо обязательно убедится, что под весом автомобиля стойка просаживается на 1/3 от длинны рабочего хода амортизатора (то есть т на 1/3 амортизатор работает на отбой и на 2/3 на сжатие). В случае если машина проседает глубже чем на 1/3, то необходимо увеличить преднатяг пружины, до достижения вышеуказанного условия. Замечание: Не пытайтесь используйте нижнюю опору пружины (1) для регулировки клиренса.
  • Клиренс автомобиля необходимо регулировать нижней опорой амортизаторной стойки (2).Клиренс регулируется перемещением нижней опоры стойки (2) по резьбе, вверх или вниз, Затяните нижнюю опору пружины(1) и зафиксируйте её гайкой-фиксатором (3)

Рекомендуется использовать динамометрический инструмент для затяжки гаек-факсаторов (3, 4) усилие затяжки 70-80 Н*М. Если гайки-факсаторы затянуты не достаточно хорошо, то возможно появление посторонних шумов во время движения и повреждение автомобиля.Для вращения Гаек фиксаторов необходимо использовать специальный ключ, он находится в установочном комплекте. Если производится регулировка уже установленной подвески, то необходимо предварительно тщательно зачистить резьбу стойки, во избежание её повреждения.

Для комплектов с раздельным расположением пружины и амортизатора:

Для некоторых моделей автомобилей, у которых амортизатор и пружина устанавливаются раздельно, регулировка производится с помощью регулировочного подпружинника

Отрегулируйте подпружиник на желаемую высоту, затем опустите автомобиль на землю и отрегулируйте амортизатор(2) до такой длины, чтобы под нагрузкой шток амортизатора(3) на 1/3 был утоплен в корпус амортизатора, это очень важно, так как это условие не будет соблюдено, то срок службы амортизатора заметно снизится

Когда регулировка выполнена, затяните все фиксирующие гайки, установите колёса и прокатитесь 5-10 минут.Внимание: Амортизатор должен быть вкручен в нижнее крепление не менее чем на 35 мм для подвески McPherson и на 25 мм для многорычажной!!!Внимание: После установки и настройки комплекта ВП, необходимо проверить пыльники на всех стойках, пыльник должен нахлёстываться на тело амортизатора даже в верхнем положении подвески – когда колёса автомобиля вывешены

ТЕЧЬ АМОРТИЗАТОРА

Если Вы обнаружили подтёки масла на амортизаторе, необходимо показать автомобиль механику в специализированном центре, чтобы определить место утечки. Помните, что масло на поверхность амортизатора, наносится на заводе, чтобы предотвратить коррозию. Как правило, утечка масла из амортизатора сопровождается появлением стука из амортизатора.Диагностика амортизатора:

  • Шаг 1: Снимите пыльник амортизатора, затем проверьте наличие серьёзных скоплений масла на верхней крышке амортизатора.
  • Шаг 2: Сожмите и разожмите амортизатор до крайних точек.
  • Шаг 3: Если шток амортизатора двигается рывками, во время сжатия и обратного хода, амортизатор необходимо заменить.
  • Шаг 4: Убедитесь что амортизатор сохранил полный диапазон хода, если под нагрузкой не вся рабочая поверхность штока утапливается в корпус амортизатора, то амортизатор необходимо заменить.

ШУМ ОТ АМОРТИЗАТОРА

  • Проверьте затяжку всех болтов и гаек-фиксаторов.
  • Проверьте верхнюю опору пружины и опоры амортизатора.
  • Проверьте наличие течи из амортизатора.
  • https://automotolife.com/tuning/kojlovery-plyusy-i-minusy-reguliruemoj-podveski
  • https://d2racing.ru/instructions/d2-suspension-setup-with-adjustable-stiffness
  • https://www.syl.ru/article/371504/vintovyie-podveski-vidyi-ustanovka-i-regulirovka
  • https://opalubka-expert.ru/vintovye-stojki-dlya-opalubki/
  • https://podveska-avtomobilya.ru/kojlovery-ili-kak-ix-eshhe-nazyvayut-vintovaya-podveska-avtomobilya.html
  • https://fb.ru/article/269118/vintovyie-podveski-osobennosti-ustanovka-nastroyka
  • https://znanieavto.ru/hodovaya/kojlovery-ili-vintovaya-podveska.html

Как сделать койловеры своими руками. Некоторые секреты

При желании можно сделать койловеры самостоятельно. Если вам не хочется тратить деньги на покупку новых пружин, стоит просто приобрести комплект, позволяющий модернизировать старую подвеску. Это просто кожух, оснащенный резьбой. При этом очевидна ваша существенная экономия в финансовом плане. Также вы повысите собственную безопасность.

Если у вас есть определенные навыки работы на токарном станке, можно изготовить койловеры самостоятельно. Для этого нужно взять обычную стойку и просто ее немного доработать.

Наиболее простой способ изготовления койловеров:

  • Со стойки амортизатора срезается чашка, которая служит опорой пружины внизу.
  • Средняя часть стойки вырезается (вверху расположена резьба, которая нужна будет для того, чтобы крепить амортизатор). На ее место вваривается кусок трубы со специальной резьбой для гаек регулировочного типа.
  • Нужно две гайки. С помощью верхней выполняется сама регулировка. Нижняя при этом служит контрагайкой.
  • Если вы делаете койловер своими руками, длина амортизатора должна быть короче. При желании можно сделать шток старого немного короче. Если вы не предусмотрите это, то при большом занижении амортизатор перегреется и попросту выйдет из строя.

Преимущества винтовой подвески на койловерах

  • Данные элементы подвески разрабатываются с учётом различных рабочих нагрузок, поэтому изготавливаются из материалов повышенного качества.
  • Недорогие койловеры для регулировки жёсткости подвески и дорожного просвета не требуют специальных навыков и оборудования для установки.
  • Подвеску автомобиля можно оперативно настраивать буквально перед каждым выездом.
  • Есть возможность дооснастить имеющиеся стойки, а при необходимости – перейти обратно на стандартную подвеску.
  • При бережной эксплуатации койловеры долго сохраняют рабочие характеристики и не ломаются.

Недостатки регулируемых амортизаторов

  • Для гарантии качества и работоспособности необходимо покупать модели от проверенных производителей. А стоимость даже среднефункциональной продукции в данном случае сопоставима с высококачественными аналогами для стандартной подвески.
  • При регулировке койловеров нередко необходимо дополнительно работать с развалом-схождением.
  • Корректировка подвески может отрицательно сказать на манёвренности, управляемости, поведении на неровной, мокрой или скользкой дороге. Всё это дополнительно сказывается на расходе топлива, износе других узлов и деталей автомобиля.
  • При установке на штатные стойки подвески последние быстро изнашиваются.

Таким образом, при обоснованной установке и продуманной настройке винтовая подвеска на койловерах делает вождение удобнее, легче и увереннее, а также позволяет придать её необходимый спортивный вид. Главное – правильно выбирать деталь для установки, не экономить на качестве и следить за тем, чтобы её эксплуатация, на самом деле, не ухудшала ездовые качества машины.

Тюнинг зачастую является весьма дорогостоящим удовольствием. Как правило, все веяния приходят с запада, поэтому в арсенале заядлых автолюбителей встречается много иностранных слов, не известных простому обывателю. Так, к примеру, мало кто знает, что такое даунпайпы, демпферы, автобаферы. Та же ситуация повторяется и тогда, когда мы наталкиваемся на понятие «койловеры».

Койловеры (англ. – coilover)

– это регулируемая амортизаторная стойка, позволяющая менять жесткость амортизаторов и высоту клиренса(дорожного просвета). По сути, койловеры выполняют функции регулируемой подвески и состоят из опоры и пружины, обвивающей ее шток. Впервые койловеры были разработаны западными профессионалами и использовались в спортивных соревнованиях и соревнованиях по дрифту. Слово состоит из двух частей – «coil» и «over». Если перевести отдельно каждую из них (первая – пружина, вторая – вокруг), то можно понять, что такое койловеры.

Главная задача устройства – поднять или занизить подвеску. При этом регулировать можно в достаточно широком диапазоне. Следовательно, каждый день можно кататься с совершенно новыми настройками, ведь изделие помогает беспрепятственно менять высоту дорожного просвета (клиренса).

Если у вас возник вопрос о том, каким диапазоном регулировки обладает винтовая подвеска, то значение составляют 8-10 см, если речь идет об А-образных рычагах. Когда мы имеем дело с раздельной пружиной и амортизатором, значения изменяются и составляют 6-8 см. Однако возможны определенные колебания в рамках различных моделей.

Виды

Существует несколько видов винтовых подвесок. К первому типу относят койловеры, что заменяют только пружину. Выглядят такие комплекты следующим образом:

Обычно данные винтовые подвески используются в задней части. Эти койловеры более дешевые и простые в установке. Но они имеют один серьезный подводный камень. Так, после установки данной пружины, амортизатор остается штатным. Соответственно, его ходы будут ограничены, и шток не справится с работой подвески. Это может привести к ухудшению маневренности.

Более правильный вариант – установка койловеров вместе с амортизаторами. Эти механизмы ставятся обычно на переднюю часть автомобиля, вместо заводских стоек. Таким образом, койловер полностью заменяет собой штатную пружину и амортизатор. Среди плюсов отзывы отмечают хорошую управляемость и более широкие возможности для занижения авто. У стандартных амортизаторов используются высокие отбойники. И при наезде на неровность, подвеска будет терпеть серьезные удары.

Конструкция койловера и разновидности

Конструкция данного элемента несущественно отличается классической. Хотя она имеет лучшие характеристики и большую надежность, основная идея стойки не изменилась. Среди основных компонентов койловера стоит отметить:

На корпусе размещена резьба либо закреплен чехол с ней же. Именно по ней регулируется муфта, свободно перемещаясь вверх и вниз. Пружина размещена между муфтой и упором, что и позволяет изменять ее положение простой регулировкой.

Материалы для создания койловера используются куда лучшие, нежели для классической стойки. Ведь здесь конструкция должна работать в различных диапазонах жесткости пружины, выдерживая разные нагрузки.

Верхняя часть стойки оснащена креплением в виде классического гнезда под кузов. Нижняя часть крепления также оснащена муфтой, что используется в дальнейшей регулировке

Конструкция весьма проста, однако важно соблюдать нормы регулировки, обеспечивая автомобилю хорошую управляемость

Кроме того, бывает два вида подобных элементов. Первый используется как дополнение к старым стойкам и является комплектом для модернизации. Это специальный корпус с резьбой, который устанавливается на автомобиль. Такой вариант имеет невысокую цену, однако у него есть несколько недостатков. Первый — сложность в установке, что может быть трудной задачей для неопытного автомобилиста. Второй — малый ресурс старой конструкции, не рассчитанный на такие нагрузки.

Плюсы и минусы койловеров(винтовой подвески)

Как и любой другой элемент, койловеры обладают своими плюсами и минусами.

К плюсам койловеров можно отнести:

  • простота конструкции, ее несложная и быстрая установка;
  • возможность поднимать и опускать авто (регулировать клиренс) без вмешательства в подвеску;
  • оптимальная стоимость, ведь не нужно выполнять дорогой тюнинг подвески;
  • универсальность – установка производится на какую угодно модель автомобиля;
  • возможность изменения жесткости амортизаторов, а также установки на штатные места.

Минусы винтовой подвески:

  • цена койловеров превышает цену даже самых высококачественных амортизаторов;
  • иногда отсутствует возможность установки на уже имеющиеся стойки;
  • регулировка койловеров приводит к необходимости корректировки развала-схождения;
  • при изменении настроек авто может расшатать и значительно снизиться его характеристики.

Ознакомившись с тем, что такое «койловеры», становится ясно, что это просто-напросто амортизатор, который дополнительно оснащен пружиной. Последняя придает возможность регулировать различные параметры, такие как жесткость и клиренс автомобиля. Надеемся, что теперь станет ясно, необходима ли вашему автомобилю установка подобного устройства.

Койловеры – это регулируемые амортизаторные стойки, используемые чаще всего как часть спортивной подвески. В русский язык это слово пришло с запада вместе с модой на спортивный тюнинг и закрепилось, поскольку короче и проще выговаривается, чем «регулируемая подвеска» или «регулируемая стойка». Установка койловеров может улучшить функциональные характеристики автомобиля, но может их и снизить, поэтому необходимо разбираться, что такое койловеры, чем они отличаются друг от друга и от стандартных стоек, и когда имеет смысл ими пользоваться.

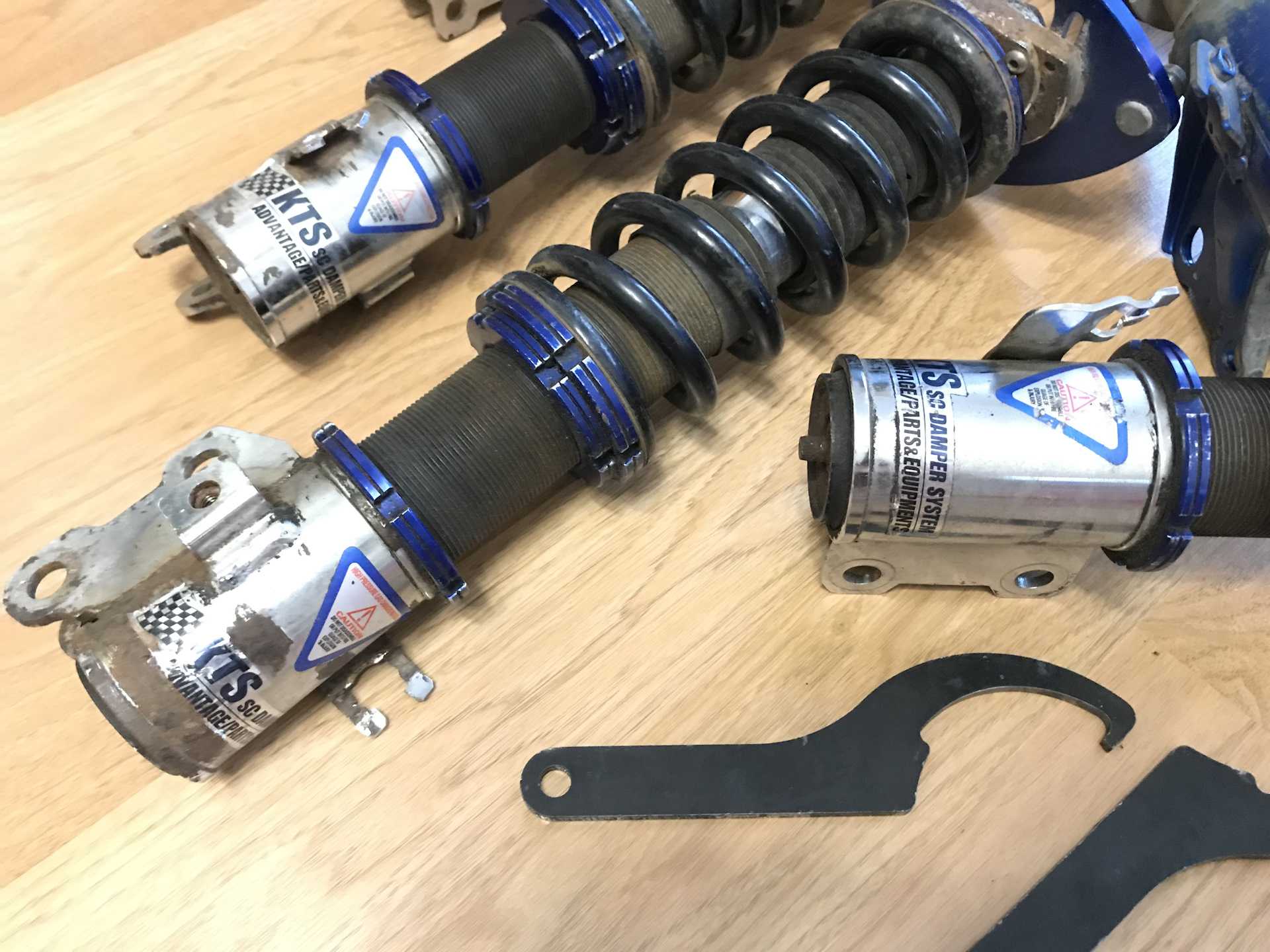

Набор для установки койловеров.

Койловер – традиционный элемент спортивной автомобильной подвески. Название этой детали образовано английскими словами coil и over, что в буквальном переводе означает «пружина вокруг».

Койловер представляет собой амортизатор, который позволяет регулировать жёсткость пружины и дорожный просвет автомобиля за счёт её сжатия или разжимания. По сути, это стойка-шток, на которую надета пружина, двигающаяся относительно её.

На спортивных автомобилях винтовая подвеска появилась из-за необходимости оперативного изменения жёсткости и высоты подвески. Возможность быстро поменять эти параметры и улучшить управляемость машины стала неотъемлемой фишкой такой дисциплины, как ралли, где перед каждым стартом техническая команда проводит едва ли не ювелирную калибровку автомобиля.

В спортивном тюнинге койловеры устанавливают на машины для регулировки просвета, жёсткости и характера амортизации. Удобство заключается в том, что для изменения высоты подвески не нужно её разбирать – амортизаторные стойки просто немного подкручиваются, и готово.

Плюсы и минусы койловеров

Плюсы:

  • Простая конструкция, быстрая установка;
  • Возможность быстро увеличивать/уменьшать клиренс, не разбирая подвеску;
  • Возможность регулировки жесткости амортизаторов под любые цели;
  • Приемлемая стоимость и отсутствие необходимости производить высокотехнологичный и дорогостоящий тюнинг подвески;
  • Возможность отдельной установки на штатные амортизаторы;
  • Универсальность. Установить койловеры можно практически на любой автомобиль.

Минусы:

  • Цена койловеров вдвое выше качественных амортизаторов от известных производителей;
  • Не всегда есть возможность установить поверх старых стоек;
  • Для регулировки необходимы определенные навыки и определенное время. Разность в регулировке двух койловеров может привести к дисбалансу и еще больше ухудшить ходовые характеристики;
  • После регулировки койловеров очень часто необходима регулировка развал/схождения.

Как видите, нет ничего сложного, и под «страшным» словом «койловеры» скрывается обычный амортизатор с пружиной и возможностью регулировки. Теперь, когда вы знаете, что такое койловеры, думаю, вы без труда сможете ответить на этот вопрос и решить для себя стоит ли устанавливать койловеры на свой автомобиль.

У меня все, спасибо за внимание до новых встреч на АвтоПульсаре. Пока!

Койловеры на и другие способы занижения (видео)

С помощью удобных койловеров можно существенно изменить характеристики той подвески, которая установлена на определенном автомобиле. Но следует обязательно рассчитывать на характерные условия движения. Они по-разному работают на разных покрытиях

Именно поэтому важно крайне осторожно использовать подобные элементы в вашем автомобиле. Необходимо полностью осознавать последствия таких применений. Как известно, любые модернизации хороши лишь в меру

Как известно, любые модернизации хороши лишь в меру.

В общем решил найти ответ на мой не раз задаваемый вопрос, что же собственно такое койловеры о которых многие из моего окружения говорят, вот собственно статья разьясняющая суть данного вопроса(Оригинал статьи: Койловеры):

Проведение настройки

Как только провели установку новой подвески, вы можете приступать к настройке и регулировке. Осуществляется все с помощью винтов. Большинство разновидностей винтовых подвесок имеют возможность настройки предтяга пружин, кастора, дорожного просвета и развала.

Для разных вариантов, разнится и количество настраиваемых параметров. В некоторых версиях подвесок будет доступна одновременная настройка предтяга пружин и дорожного просвета. Это дает возможность изменять параметр высоты автомобиля над дорогой и жесткость подвески.

Но, у таких моделей, отельная настройка смежных параметров отсутствует. Самые топовые модели имеют в своем распоряжении до пары десятков возможных положений жесткости и настройки иных параметров. В их число включены и сжатие, и кастор с отбоем, причем, настройка производится индивидуально, а не в купе.

С помощью стойки или станка вы можете настроить первый параметр в случае удаленной установки пружины (подпружинник с контргайкой).

В нижней части стойки вы можете настроить дорожный просвет с помощью двух гаек. Вы будете менять его путем ослабления контргайки без изменения жесткости амортизаторов, а для внесения корректировок в кастор с развалом – закрутите подшипник вместе с пружинной чашкой.
