Замена электрокорректора фар калина

Принцип работы корректора фар

Назначение механизма — регулировка степени границы освещения при ближнем свете. При включенном дальнем режиме эту опцию использовать не обязательно, ведь прибор не способен точно обозначить линию света и тени. Фары должны создавать качественное освещение дороги, при этом не ослепляя водителей на «встречке».

Линия тени находится в зависимости от того, как расположен светоотражатель. Наклон необходимо регулировать, ведь он зависит от того, насколько загружен автомобиль и на какие его участки приходится наибольшее давление груза. Фары незагруженной машины излучают световой поток, который освещает участок дороги перед автомобилем. Если в результате загрузки угол наклона корректируется, меняется и направление светового потока. Использование корректировщика позволяет сохранить направление световых лучей после изменения угла наклона кузова автомобиля.

Все корректоры работают примерно по одному принципу. Различаются они только по типу настройки, которая может быть ручной или автоматической. Прибор первого типа оснащают регулятором, который находится в салоне машины. Водитель вращает его вручную, таким образом регулируя степень наклона отражателя. Во втором случае подстройка системы под угол наклона авто происходит автоматически.

Корректоры разных видов устроены примерно одинаково. Они включают в себя:

  • датчик просвета дороги;
  • устройство управления;
  • механическую часть — моторчик и редуктор.

Устройство ручного типа

Корректор этого типа знаком многим водителям. Такие, как правило, ставят на бюджетные автомобили. Активируется прибор вручную поворотом специального переключателя, сделанного в виде небольшого колесика. Положение фар на нем обозначается с помощью разметки (графика или цифры). Водитель производит корректировку, когда это нужно, в зависимости от изменения центра тяжести машины и, соответственно, угла его наклона. Он просто поворачивает колесико, и световой луч меняет направление.

После поворота колесика на червячный редуктор поступает команда. Редуктор преобразовывает движение моторчика в поступательное движение кинематического элемента, который и изменяет угол наклона светового элемента. Конструкция довольно простая — сверху фара крепится на шарнирах. Снизу ее касается шток, который, двигаясь вперед или назад, меняет угол наклона по вертикали.

Это очень простое электромеханическое устройство, в чем и заключается его основной плюс. Но у него есть один значительный недостаток — водители часто просто забывают его использовать.

Автоматическое устройство

Здесь водителю ничего не нужно делать, регулирование происходит в автоматическом режиме, по показаниям датчиков. Устройства ставят на машины с галогеновыми светоизлучающими устройствами или ксеноновыми. Ксенон светит ярко, поэтому наличие корректировщика на нем — обязательное условие. С ксеноном без корректора ездить просто небезопасно.

Для измерения величины просвета применяют 2-3 бесконтактных датчика Холла. Прибор включает в себя ротор, в который встроены магниты, и статор. Датчик прикреплен ко дну кузова и посредством тяги совмещается с подвеской. Подвеска «ходит», и сведения об этом поступают на ротор. Ротор поворачивается, магнитный поток изменяется. Эти изменения улавливает датчик. Подключается блок управления, который пересчитывает их в нужный угол поворота световых элементов. Сигнал поступает на исполнительный механизм. Блок управления передает не только степень наклона машины, но и скоростной режим.

Как работает гидрокорректор

По названию устройства можно понять, что в основе его действия лежат гидравлические закономерности. То есть изменяющееся давление рабочей жидкости в системе приводит к механическим перемещениям нужной детали. Так и есть в действительности. Вся система регулировки направления потока света состоит из таких основных узлов:

  • главного цилиндра;
  • соединительных трубок;
  • рабочих цилиндров (на каждой блок-фаре);
  • передающих усилие рычагов.

При нормально работающем гидрокорректоре отражатели должны реагировать на повороты ручки. Это легко проверить в темное время суток, наведя свет фар на вертикальную плоскость (какую-нибудь стену, например). Если отражатели остаются неподвижными, это говорит о возможной поломке системы регулировки.

Тюнинг заднего света

Предлагаем один из вариантов. Для этого потребуются:

  • светодиоды;
  • нож;
  • органическое стекло;
  • рулетка, линейка, гибкий метр;
  • карандаш, циркуль (разметка);
  • резисторы, силикон.

Вот как снять фары: приборы разбираются, стекло зафиксировано пайкой, не клеем, поэтому срезается угол. Когда нож окажется внутри, стекло снимается. Затем определяют параметры фары, делают по ним заготовки из оргстекла. Отмечают отверстия, высверливают их, диоды вклеиваются суперклеем, впаиваются резисторы, после чего все это герметизируется силиконовым клеем. Затем все собирается и вклеивается, швы заделывают силиконовым составом, благодаря которому туда не будет попадать вода.

Принцип действия

Корректор предназначен для регулировки уровня светотеневой границы в режиме ближнего света фар. Для дальнего режима свечения данная опция не столь важна, поскольку только ближний свет фар имеет четкую светотеневую границу (условная граница светового потока, резко переходящая в практически неосвещаемую область). Граница ближнего света фар должна хорошо освещать дорогу, но при этом не слепить водителей встречных автомобилей.

Уровень светотеневой границы зависит от формы и угла наклона светоотражателя по вертикали. Именно последний параметр нуждается в постоянной регулировке, так как угол наклона фар зависит от степени загруженности и распределения груза в автомобиле. Чем больше загружена кормовая часть, тем больше будет задран перед автомобиля. Соответственно, даже правильно отрегулированные фары теперь будут слепить водителей встречных машин.

Согласно требованиям к выпускаемым в Европе авто, корректором фар должны штатно комплектоваться все машины, допущенные к эксплуатации после 1999 г. Подобные системы не устанавливаются на авто с активной подвеской.

Системы принудительного действия

Управление корректором фар осуществляется сменой положения переключателя на приборной панели. Основные виды приводов, использующихся в конструкции ручных корректоров:

  • механический. Конструкцию лишь с натяжкой можно назвать корректором фар, так как устройство представляет собой регулировочный винт, вмонтированный в корпус фары. Вкручивание либо выкручивание последнего приводит к изменению вертикального угла наклона отражателя;
  • гидромеханический;
  • электромеханический;
  • пневматический. Ввиду своей сложности пневматический корректор фар получил небольшое распространение. Система может иметь ручную либо автоматическую регулировку. В первом случае пневматическими исполнительными механизмами управляет водитель посредство n-позиционного переключателя на приборной панели (чаще всего используется в паре с галогенным освещением). В работе автоматизированной системы принимают участие датчики положения кузова, блок управления, исполнительные механизмы (используется в паре с ксеноновыми лампами). Положение рефлектора регулируется изменением давление воздуха в соответствующих магистралях.

Гидрокорректор

Отечественным автолюбителям подобная система хорошо знакома, так как ручные корректоры фар такого типа устанавливалась на 2107, 2109, 2110, 2114, «Нива», «Гранта».

  • 6 – ручка регулировки светового пучка;
  • 1 – главный регулировочный механизм;
  • 2 – рабочие цилиндры со штоком, воздействующим на отражатель фар.

Принцип работы основывается на регулировке положения штока корректора посредством перемещения специальной жидкости по магистралям. Переключатель механически соединен с поршнем главного гидроцилиндра. При воздействии на ручку регулятора для поднятия отражателей в системе возрастает давление жидкости, что приводит в движение рабочие цилиндры, выдвигая тем самым шток. Поскольку система полностью герметична, обратное движение ручки приводит к противоположному эффекту.

Электромеханический корректор

Система регулировки положения отражателя фар с электроприводом получила наибольшее распространение. Электропривод позволяет реализовать как принудительное изменение высоты границы пучка света, так и автоматическую регулировку в зависимости от реальных условий движения.

Регулировка бесконтактного зажигания

На автомобилях ВАЗ-2108 и более новых, на которых установлено электронное зажигание, выставлять момент опережения очень просто. Самое главное – это установить распределительный и коленчатый валы по меткам

Обратите внимание на то, что неправильно невозможно поставить трамблер (что это такое, вы уже знаете). Дело в том, что он устанавливается на распределительный вал в одном положении, повернуть на 90 или 180 градусов попросту невозможно

Итак, когда выставили метки на валах и установили ремень привода газораспределительного механизма, можно приступить к точной регулировке. Трамблер должен располагаться на оси таким образом, чтобы метка на крышке головки блока находилась напротив средней черты. В этом случае опережение зажигания будет 0 градусов. Вращая корпус трамблера по или против часовой стрелки, вы можете изменить угол опережения в меньшую или большую сторону. Совершать эти действия необходимо при условии, что у вас есть как минимум стробоскоп.

Принцип работы гидрокорректора фар ВАЗ-2110

Его назначение понятно — не выходя из салона водитель может изменить угол светового пучка относительно дороги. Устройство должно корректно работать сразу с двумя фарами и иметь достаточный диапазон регулировки — максимально увеличить угол наклона рефлектора при полной загрузке задней части кузова, а также свести на ноль регулировку при минимальной загрузке.

Принцип работы гидрокорректора фар.

Гидрокорректор ВАЗ-2110, установленный штатно, состоит из:

  • главного гидроцилиндра и переключателя, оба они собраны в едином блоке и установлены слева от руля на передней панели;
  • система гидропривода, магистраль — трубки, которые соединяют элементы системы;
  • рабочие гидроцилиндры, исполнительные механизмы, которые поднимают или опускают рефлектор фары;
  • рабочая незамерзающая жидкость.

Гидрокорректор фар в сборе.

Гидросистема низкого давления позволяет изменять рабочее давление и передвигать шток рабочих цилиндров в пределах 6–7,5 мм. Этого по идее достаточно, чтобы изменить угол установки рефлектора от минимума до максимума и, соответственно, изменять направление угла светового пучка.

Устройство гидрокорректора фар

Несложно догадаться, что принцип функционирования этого прибора основан на использовании парциального давления жидкости. В современных автомобилях применяется несколько гидравлических механизмов, принцип работы которых примерно одинаков. В качестве примера можно привести тормозную систему. И всё же каждый из таких механизмов имеет определённые конструкторские особенности. Классический гидрокорректор фар состоит из следующих компонентов:

  • основного цилиндра, смонтированного в районе приборной панели;
  • системы трубопроводов;
  • исполнительных устройств, устанавливаемых непосредственно на фарах.

В качестве рабочего агента используется специальная морозостойкая жидкость. В отличие от электрических, гидравлические корректоры производятся неразборными – так легче обеспечить их идеальную герметичностью. Поэтому на официальном уровне (то есть на СТО, в автосервисах, дилерских центрах) утверждается, что эти устройства неремонтопригодны, и при их выходе из строя подлежат полной замене. Учитывая, что стоимость гидрокорректоров относительно невелика, в большинстве случаев покупка нового устройства действительно выглядит целесообразно. Но так уж устроен человек, что если имеется возможность выполнить ремонт самостоятельно, он, скорее всего, пойдёт именно на этот шаг. В случае с гидрокорректором фар такая возможность действительно существует, несмотря на уверения в обратном.

Правда, многие операции своими руками действительно выполнить малореально – например, продуть систему при попадании воздуха или поменять рабочую жидкость. Кстати, многие водители на вопрос, что залито в гидрокорректор фар, отвечают, что это тормозная жидкость. Это, кончено, не так – здесь используется тосол или состав, аналогичный ему. В рабочем состоянии магистраль устройства всегда находится под достаточно высоким давлением. Если покрутить рычажок вниз – давление уменьшается, и шток заставляет лампочку фары повернуться вниз. Постоянное высокое давление не слишком благоприятно отображается на ресурсе корректора, особенно если при его сборке были использованы некачественные материалы и комплектующие.

В частности, это касается резиновых уплотнений – зимой, когда температура опускается намного ниже нуля, они могут начать разрушаться, что приводит к разгерметизации системы и утечке жидкости. В результате происходит подклинивание поршней, причём на левой или правой фарах это может происходить не одновременно. Как итог – изменять угол становится невозможно, а головная оптика при этом может светить в разных направлениях, одна фара выше, другая – ниже. На всех автомобилях ВАЗ, оснащаемых гидравлическими корректорами, эти устройства собирают по практически идентичной схеме, хотя, безусловно, мелкие конструктивные отличия имеются, связанные с геометрией самого автомобиля, его компоновкой – от этого зависят габариты гидрокорректора, а также особенности компоновки трубопроводов и самих цилиндров. Представляем вашему вниманию таблицу совместимости ГК для конкретных моделей/семейств АвтоВАЗ:

Артикул гидрокорректора С какими моделями совместим
2105-3718010 2105—2107 («классика»)
2108-3718010 2108—21099 (семейство Samara)
2110-3718010 2110—2112 (семейство 110)
2114-3718010 2113—2115 (Samara 2)
21213-3718010 21213 «Нива»

Выявление неисправности и замена гидрокорректора фар ВАЗ 2110

На автомобиле ВАЗ 2110 обычно используются гидрокорректор фар «2110-3718010» или «2110-3718010-10». Довольно часто, особенно зимой, из-за температурных перепадов, а также не слишком высокого качества резины уплотнителей, происходит утечка рабочей жидкости и тогда без замены гидрокорректора ВАЗ 2110 не обойтись.

Принцип работы гидрокорректора фар ВАЗ 2110

Конструктивные особенности

Конструкция гидрокорректора предусматривает такие составляющие:

  • Главный цилиндр, который закреплён на приборной панели;
  • Исполнительные цилиндры, которые монтируются на блок-фарах и поворачивают их;
  • Соединительные трубопроводы гидрокорректора, фиксируемые хомутами;
  • Рабочая жидкость, которая отличается повышенной морозостойкостью.

Гидрокорректор работает так: нормальный исправный корректор поддерживает нужное для работы давление. Если водителю нужно направить свет фар вниз, тогда давление в системе понижается.

При этом шток при помощи поршня поворачивает оптику вниз.

Если жидкость вытекает, поршни корректора фиксируются в каком-то одном положении, и регулировка направленности светового потока фар становится невозможной.

Схема гидрокорректора фар ВАЗ 2110

Обнаружение неисправности

Если отрегулировать фары невозможно, спешить тотчас менять корректор бывает нецелесообразно, ведь вполне возможно, что дело в чем то другом.

Если вы удостоверились, что подтекание жидкости отсутствует, а регулировочными винтами направленность светового потока нельзя изменить, замерьте ход штоков.

Обратите внимание

Для чего снимите исполнительные цилиндры и произведите замеры. Нормальным ход считается, если он составляет 6,5—7,5 мм.

На ВАЗ не предусмотрели ремонт корректора, его конструкция не разборная. Именно поэтому, если возникла надобность, производится замена всей конструкции, включающей также трубки и цилиндры.

Порядок замены

У неопытных водителей замена корректора часто вызывает трудности, о чем свидетельствуют многочисленные обсуждения на форумах владельцев ВАЗ. И все же гидрокорректор поменять не так уж сложно. Производится это в таком порядке:

  1. Крепления. Сначала нужно отсоединить все хомуты, крепящие трубки гидрокорректора к кузову;
  2. Управление в салоне. Снять ручку переключателя корректора, находящуюся на панели в салоне. Для этого достаточно дернуть ее на себя;
  3. Пространство для ремонта. У ВАЗ 2110 ремонт гидрокорректора фар сложен именно из-за неудобства расположения отверстия, через которое продеты трубки корректора. На этом этапе у многих «тормозится» весь процесс. Чтобы подобраться к отверстию, нужно как-то убрать бачек с тосолом. Необходимо просто сверху освободить «подход», чтобы можно было работать;
  4. Достаем цилиндр. Дальнейший ремонт происходит из салона. На панели нужно резко потянуть переключатель на себя (сдернуть), он снимется. Затем открутить цилиндр, с помощью головки на «22». Открыть крышку с находящимися там предохранителями и, потянув, выдернуть цилиндр, чтобы он повис на шлангах;
  5. Достаем гидрокорректор. Гидрокорректор имеет защёлку исполнительного цилиндра, нужно ее нажать. Затем по ходу часовой стрелки повернуть до упора (на 90°) и вынуть его из гнезда. Проделать те же действия с другой фарой;
  6. Протолкнуть внутрь салона и снять гидрокорректор;
  7. Новый корректор устанавливается в обратном порядке;
  8. Контроль. Проверить, как работает новый гидрокорректор. Обязательно опробовать, изменяет ли новый прибор угол наклона фар. Если ремонт успешен, то световой поток будет оптимальным и послушным вашим регулировкам.

Особенности эксплуатации

Новый корректор будет служить долго, и ремонт ему еще долго не понадобится, если замена произведена правильно. Обязательно в процессе эксплуатации корректор нужно проверять относительно целостности трубопровода. Если будет выявлена течь, необходимо снова менять весь комплект.

  • Вениамин
  • Распечатать

Как он работает

Он состоит из:

  1. Регулятора с ручкой управления. Он установлен в герметичном сосуде с жидкостью
  2. Трубок – две штуки на каждую фару. По ним передается давление от регулятора к исполнительным механизмам на отражателях
  3. Рабочих поршней. Они же механизмы, отвечающие за изменение положения отражателя. К ним через трубки передается изменение давления от регулятора и в зависимости от него, шток выдвигается или утапливается в глубь поршня корректора.

Разберем принцип работы подробнее

Вся эта система герметичная. В гидрокорректор фар заливается тосол или жидкости на его основе. Это необходимо, чтобы во время морозов она не замерзла и система не утратила герметичности, разорвав пластиковые трубки.

Водитель, вращая регулятор в салоне по часовой стрелке, приводит в движение поршень, который находится в главном цилиндре гидрокорректора. Он имеет резьбовую часть. Вращением шток корректора вкручивается в полость цилиндра, создавая в нем избыточное давление. Простыми словами – он начинает давить на жидкость, залитую в него.

Это давление по трубкам передается в рабочие цилиндры, расположенные в обеих фарах. Избыточное давление, которое в них создается, выталкивает поршни наружу. Тем самым поднимаются отражатели вверх. Чтобы понять, как это работает, разберем конструкцию блок-фары подробнее.

Реклама:

Внутри фара состоит из:

  1. Рефлектора
  2. Верхнего держателя
  3. Регулировочного рычага
  4. Возвратной пружины
  5. Винта регулировки в вертикальном направлении
  6. Штока гидрокорректора
  7. Нижней опоры

К рефлектору крепится верхний держатель отражателя фары. Он соединен с рычагом, который верхним концом упирается в винт вертикальной регулировки, а вторым в шток корректора. Возвратная пружина прижимает рычаг к задней крышке фары, опуская рефлектор максимально вниз.

Реклама:

Поршень рабочего цилиндра гидрокорректора выдвигается вперед, толкая рычаг. Он, имея верхнюю точку опоры на регулировочном винте, тянет верхней своей частью рефлектор назад. Отражатель меняет свой угол наклона, относительно горизонтальной линии и фара начинает светить вверх.

Водитель крутить салонный регулятор корректора в положении «2» или «3», давление в системе уменьшается, рабочие поршни утапливаются в глубь цилиндров. Рычаг, под действием возвратной пружины, прижимается к задней стенке, толкая вперед рефлектор. Отражатель опускается, световой пучок светит вниз.

Часты случаи, когда водитель замечает, что фары светят вниз, регулировка корректором не дает нужного результата, направление светового пучка не меняется. Это происходит из-за поломок в системе гидрокорректора фар. Давайте разберем подробно.

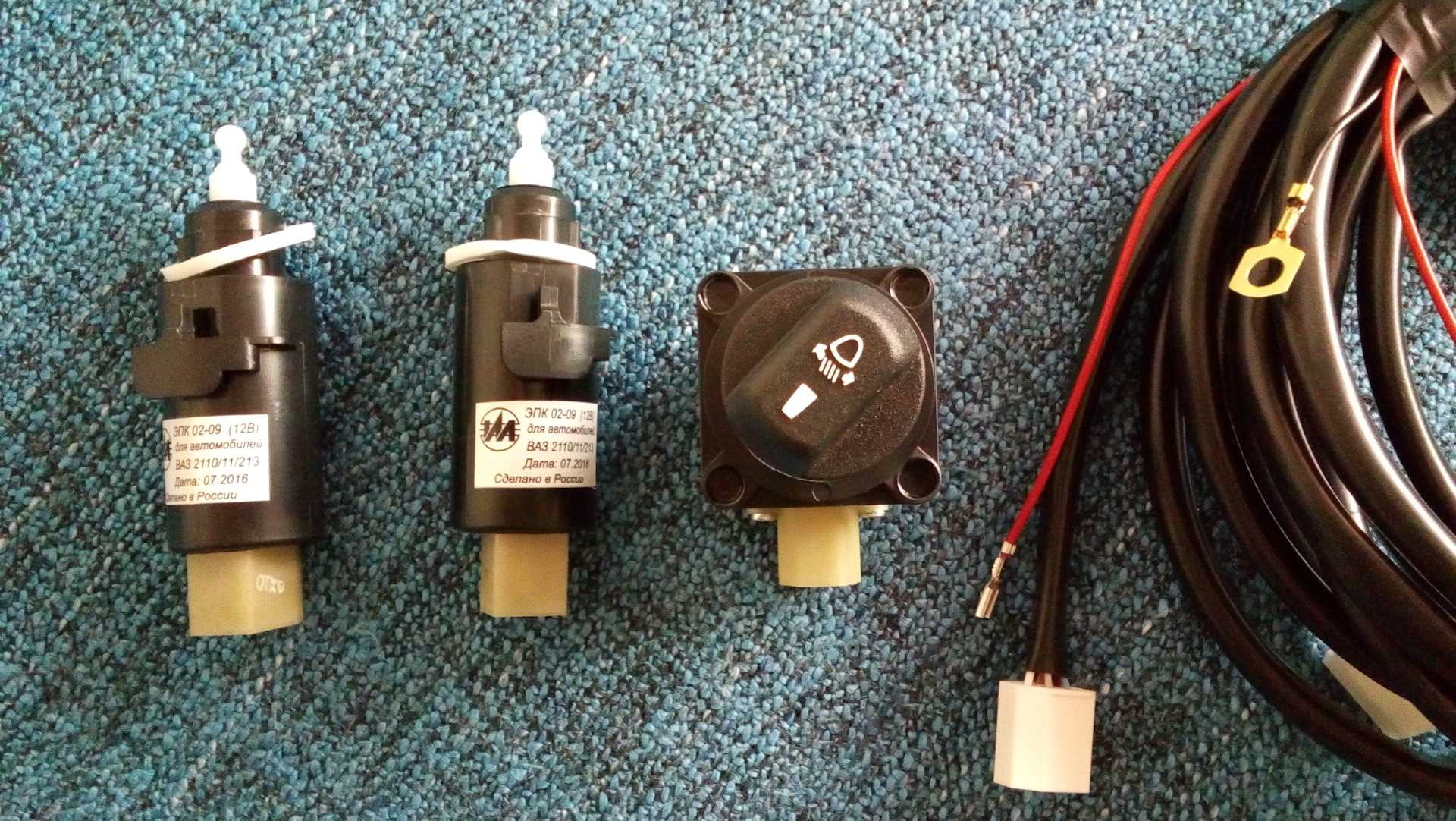

Электрокорректор фар на ВАЗ. Как переделать и установить электрокорректор фар на Классике (ВАЗ 2104, 05,07)

В этой статье хочу рассказать о том, как заменить гидрокорректор фар ВАЗ 2105 (2104, 2107) на электрокорректор.

Итак, я пытался переделать фары (сейчас стоит линза G5, у этой линзы слабоват дальний свет), я запихал в них рефлектор и линзу от Ланоса (это для дальнего света), после переделок у меня остались корректоры от Ланоса, которые я планировал пристроить в тюнинговые фары. Довольно прикольная вещь, подключил переменный резистор на 1 кОм, а к каждому выводу транзистора по резистору и всё, столь простая схема готова.

А теперь посчитаем: моторы и блок от Волги, в сумме составили примерно 460 гривен. Вам там ничего переделывать не придется, но нужно будет докупить колодки и провод, а это дополнительные затраты. Готовый комплект для 2109-2110 стоит 370 гривен, но есть риск, что настроить не получится. Я подумал и заказал комплект для 2109, заказал его только из-за хода штока (6 мм), правда, вылет на 4 мм меньше, чем нам нужно. Как получил посылку, разочаровался, а потому, что прислали мне комплект для 2110. Расстроился конечно же, но руки не опустил.

В характеристиках указывается вылет и ход штока.

Блок управления.

Мотор (моторедуктор).

Установка электрокорректора фар

И так, первым делом, проверил на работоспособность, после, удалил завальцовку на блоке управления при помощи сверла на 6. Снял крышечку с регулятором, подобрался к плате с резисторами.

Заменяемые резисторы в делителе.

Это делитель напряжения. Его можно назвать переменным резистором, но с фиксированными положениями. Изначально меня расстраивало количество положений, их всего 12. Но когда мною был вскрыт корпус, я обнаружил ограничительное кольцо, это кольцо можно крутить сколько хочешь. Методом подбора заменил крайние резисторы на резисторы нужного номинала, максимальный вылет штока, я подогнал до 38 мм (оставил 2 мм в запасе, так что шестерни редуктора пострадать не должны), а так же ход штока в пределах 10 мм. На фото видно, что резистор на 3,92 кОм был заменен на 1 кОм (максимальный вылет), а резистор на 2,45 кОм заменен на 800 Ом (минимальный вылет). SMD резисторов необходимой мощности не нашел, поэтому пустил в ход пошли советские.

Но не смотря ни на что, характеристики электрокорректора полностью соответсвуют характеристикам гидро.

Макс вылет штока около 38 мм.

Мин вылет штока около 28 мм

После регулятор поставил на место, нужное положение кольца ограничителя подобрал таким образом, что, количество положений увеличилось до 15. Работая сверлом на 2, просверлил отверстия в корпусе блока управления и зажал крышку шурупами.

Корректор установился как родной, единственное, пришлось перекручивать его разъёмом к водительской двери, сделал это для того, что бы приборная панель уместилась. Кабели я пустил через резиновую заглушку, в которой раньше находились шланги гидрокорректора. Кабелей вполне хватило, ещё даже лишнего немного осталось. Ручку установил от родного гидро, так как та, что шла в комплекте выступила над корпусом, что немного портило вид.

Всё работает, единственный минус — это скорость, с которой моторы перемещают отражатели, она слишком мала и это непривычно после гидро. Я надеюсь на то, что эта инструкция окажется полезной и пригодится кому-то. Добавлю, что в голове присутствовала мысль использовать электрокорректоры Hella, которые похожи на вид на Ланосовские. Но точной информации я не нашел, поэтому рисковать не стал. Эти корректоры хороши тем, что, как и у Ланоса, управляющая схема располагается в самом корректоре. Потратится, придется только на провод и резиторы. В том случае, если из строя выйдет корректор, его достаточно просто заменить. Ну а в том случае, если у Вас стоят корректоры от ВАЗ 2110 придётся искать б/у мотор или сменить на волговские, при замене придется перепаять блок управления.

Замена фары ВАЗ 2110

Иногда фара требует замены целиком. Работа производится без особых проблем:

  • Отсоединяем минусовую клемму от аккумулятора;
  • Вынимаем облицовку радиатора;
  • Снимаем колодку вместе с проводами;
  • Надавливаем на защелку цилиндрика гидрокорректора, проворачиваем его в направлении хода часовой стрелки на 90 градусов до упора;
  • Достаем его из углубления, без отсоединения от шлангов;

Вынимаем колодку с проводами, достаем гидрокорректор

Отвинчиваем болты, крепящие фару (на фото показаны белыми стрелками), и выдвигаем назад саму фару;

Отвинчиваем болты, крепящие фару

Смещаем накладку примерно на четыре сантиметра к центру машины, чтобы ее крючок вышел из крепления с крылом;

Чтобы сместить накладку, ослабляем натяжение болтов, крепящих буфер сверху, буфер отжимаем вперед;

Ослабляем винты, крепящие буфер

  • Надавливаем на половину накладки, чтобы вышел из крепления фланец, и достаем накладку;
  • Откручиваем гайку крепления осветителя снизу;

Откручиваем гайку снизу

  • Отключаем колодку от лампы указателя поворота, вытягиваем осветитель на себя и вынимаем его;
  • Отворачиваем винты крепления для разборки осветителя;
  • Отделяем фару от указателя поворота;

Отделяем фару от указателя поворота

  • На корпусе этого указателя отцепляем два крючка от корпуса детали оптики;
  • Собираем в порядке обратном данному и устанавливаем фару в сборе.

Поздравляю! Замена фары своими руками завершена, если что-либо осталось для вас непонятным, рекомендую посмотреть видео по запросу ВАЗ 2110 фары ремонт.

Инструкция по установке корректора фар своими силами

При поломке системы устройство нужно снимать и ремонтировать. Если механизм не подлежит ремонту, возможно, его придется заменить.

Краткая инструкция о том, как производится установка автоматического корректора с демонтажем электромеханического устройства (на примере модели Halla):

  1. В первую очередь, снимается и извлекается электромеханический корректор.
  2. Далее, вам потребуется немного увеличить технологическое отверстие для установка автоматического девайса, если размеры не соответствуют и в этом есть необходимость.
  3. Новое гнездо для фиксации девайса следует зафиксировать при помощи клея или герметика.
  4. После этого производится монтаж устройства в посадочное место.
  5. Схема подключения корректора фар подразумевает использования контроллеров клиренса, их монтируем на задней части днища.
  6. Теперь вам остается только уложить проводку от датчика, для этого можно использовать уже имеющиеся трубки. Управляющий модуль монтируется в любом удобном месте и подключается к аккумулятору.

Замена корректора фар на ВАЗ 2110

Поменять гидрокорректор фар под силу каждому автолюбителю. Времени на рабочий процесс уходит не более получаса. Из инструмента для замены гидравлического корректора пригодится лишь вороток с головкой 21-го размера и прямая отвертка. Остальное делается руками:

  1. Снимаем ручку регулировки, находящуюся на панели приборов. Для этого за нее необходимо потянуть со средним усилием, слегка пошатывая.
  2. Имеющимся ключом отворачиваем гайку под ручкой (она притягивает к панели главный цилиндр).
  3. Нажимаем на прямоугольную кнопку на панели. Она находится несколько ниже регулировки гидрокорректора. В результате открывается дверца. Через образовавшийся проем снизу легко достаем свободный главный цилиндр.
  4. Открываем капот. Находим блок-фары с интегрированными рабочими цилиндрами. Чтобы их снять, открепляем фиксаторы. После этого каждый цилиндр проворачивается против часовой стрелки и вынимается.
  5. Приготовленной отверткой отворачиваем болты, которые крепят хомуты трубок.
  6. Освобожденные элементы гидрокорректора просовываем в салон в месте, где выходят соединительные трубки. Имеющийся здесь уплотнитель податлив, поэтому сильно не помешает.
  7. Установка нового корректора фар производится в обратном порядке.

Заметили, насколько все просто? Так что, если в вашем ВАЗ 2110 не хочет работать гидрокорректор, найдите полчаса и сделайте его замену. Согласитесь, возможность в любой момент подстроить направление светового пучка, не выходя из авто — это, вроде бы, и мелочь, однако приятная.

Источник

Назначение и задачи


Собственно, даже из названия этого устройства можно практически сразу догадаться, какова цель и для чего применяется гидрокорректор фар. Конечно, он необходим, когда вы периодически изменяете нагрузку на свою машину, что приводит к разнице угла наклона головного освещения. В принципе, все гидрокорректоры сделаны так, чтобы водитель в них не вмешивался и не производил ремонт самостоятельно, но…

Что делать, если он вышел из строя и больше не выполняет свои функции? Да ничего особенного, если не считать, что продаётся гидрокорректор в полной сборке и при сбоях в работе ему необходима полная замена, а не попытки что-либо отремонтировать и исправить. В общем, в таких случаях можно, конечно, связать себя глупой затеей по ремонту, но гораздо более целесообразно попросту заменить гидрокорректор на новый.
