Подогрев руля своими руками из старого подогевателя сидения

Этапы работы

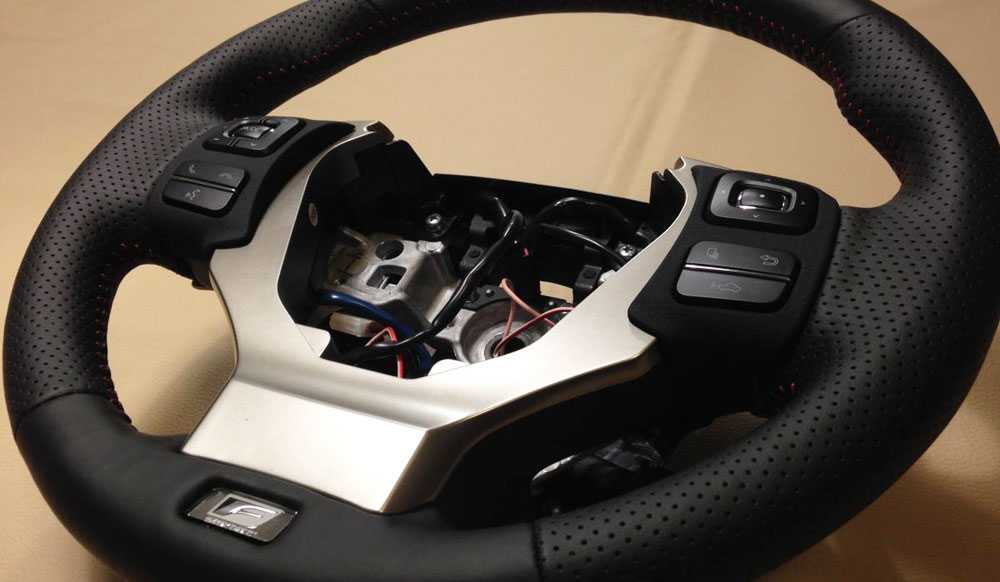

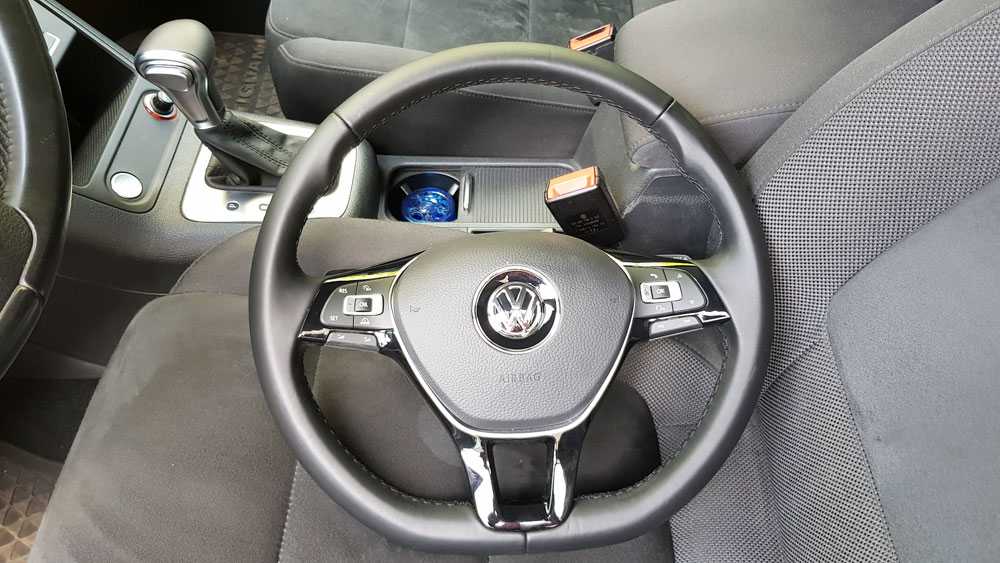

Демонтаж руля

Прежде всего, необходимо снять само рулевое колесо. В зависимости от конструкции той или иной модели автомобиля, этот процесс происходит по-разному, однако в подавляющем большинстве случаев процесс демонтажа руля может вызвать определенные затруднения. Чтобы после финишной установки руля колесо встало на свое место без смещения относительно оси, рекомендуется промаркировать положение «баранки» относительно вала (можно просто нанести отметки маркером).

Нанесение разметки

теплый руль самимДемонтировав руль, необходимо маркером или фломастером нанести на его обод разметку, в соответствии с которой и будет осуществляться укладка нагревательного элемента. Разметку можно делать по своему усмотрению — как правило, это витки по ободу руля с шагом в 2-3 см. Если вырезать витки с большейчастотой шага, греющегося провода одного комплекта подогрева сидений может не хватить. После того, как разметка будет нанесена, канцелярским ножом для бумаги по разметке нужно надрезать внешнюю поверхность руля так, чтобы в разрез можно было бы уложить провод, служащий нагревательным элементом для установки обогрева руля машины своими руками. Прорезать канавки для провода лучше всего под углом. Во-первых, благодаря такому способу, провод будет лучше держаться при его укладке, а во-вторых, делать прорези будет гораздо проще.

Укладка нагревательного элемента для обогрева руля

Нагревательный шнур, предварительно извлеченный из автомобильной грелки, необходимо плотно уложить в прорезь на руле. При этом качественной система подогрева получится только в том случае, когда греющий шнур будет плотно прилегать к рулевому колесу, оставаясь зафиксированным клеем в нескольких местах. В местах заломов или перегибов электрошнур стоит закрепить изолетной, которую после полного высыхания клея можно легко убрать. Намотав нагревательный элемент на руль и тщательно зафиксировав его, следует покрыть уложенный провод герметиком таким образом, чтобы вырезанная на руле канавка и уложенный в нее провод не прощупывались. После высыхания герметика его излишки нужно убрать, аккуратно срезав ножом. Затем всю конструкцию сверху обшивают кожей или иным материалом на усмотрение владельца машины.

Завершающий этап

Еще одним технически сложным этапом самостоятельного изготовления системы обогрева руля своими руками является этап установки руля на место и подключение подогрева к бортовой системе электропитания. Для питания вновь смонтированной системы подогрева руля задействуются три свободных контакта, предусмотренных практически у каждого автомобиля. Четвертый контакт необходимо, как и до демонтажа рулевого колеса, замкнуть на клаксон. В целях упрощения всего процесса включение подогрева руля можно объединить с кнопкой включения обогревателя заднего стекла, выведя контакт на соответствующую электрическую цепь автомобиля.

При правильном изготовлении и монтаже системы подогрева руля нагрев до теплого состояния происходит уже через 2-3 минуты после нажатия кнопки включения.

Назначение функции подогрева

Функция обогрева руля, сидений и даже дворников была разработана и внедрена относительно недавно. За относительно короткое время ею начали пользоваться автолюбители во всём мире. Большинство из них с одобрением восприняли то, что позволило сделать поездки на машине более комфортными.

Поначалу подогрев руля устанавливался исключительно на моделях премиум-класса. Сейчас подобная функция есть и в более доступных автомобилях, но только в относительно новых.

В том случае, если транспортному средству много лет, или когда речь идет о дешёвом варианте, оснастить его обогревом руля можно такими способами:

отправиться на СТО и установить его там;
приобрести в готовом виде и поставить;
сделать обогрев самостоятельно.

Особенно актуально будет сделать обогрев руля своими руками для старых машин советского производства. Подобный тюнинг станет для них выгодным новшеством. Для работы потребуется купить некоторые детали. Экономить не нужно, ведь именно от них зависит то, насколько надёжно будет работать устройство.

По своей конструкции устройство представляет собой несколько нагревательных элементов.

Для того, чтобы можно было контролировать степень нагревания, а также отключить устройство, когда температура достигнет возможного предела, используется реле. Конструкция обогрева не так сложна, как может показаться на первый взгляд. Если приложить усилия, её можно без труда собрать самостоятельно, не обращаясь к специалисту.

Подогрев руля своими руками пошаговая инструкция +фото

Подогрев руля сейчас доступен практически на всех автомобилях, но эта опция редко идет в базовой комплектации, а за установку ее в автомобиль автосалоны берут не маленькие деньги. В этой статье я расскажу вам, как можно сделать подогрев руля своими руками и сэкономить приличную сумму денег.

Руль (лучше купить на авто разборке недорогой можно потрепанный для того чтоб потренироваться)
Накидка для подогрева сидений (из нее будем извлекать проводку и термореле)
Нож (должен быть острый можно использовать канцелярский) или скальпель
Клей, изолента, герметик, маркер, двухсторонний скотч, паяльник

Снимите руль используя «Руководство по ремонту и эксплуатации автомобилей» (если есть старый руль берем его)
Извлеките провод с термореле из комплекта подогрева сидений, должно получится около 7 метров провода
Берем маркер и рисуем на руле спираль (в эти места будем укладывать проводку подогрева) рисовать линии нужно с небольшим уклоном, расстояние между линиями должно быть минимум 2-3 сантиметра (должно получиться приблизительно как на фотографии)

Подогрев руля своими руками фото 1

Далее берем нож и аккуратненько делаем углубление в руле по меткам и укладываем туда извлеченный провод

Подогрев руля своими руками фото 2

Теперь чтобы вернуть рулю прежнюю гладкую поверхность, нужно заделать углубления с вложенными в них проводами, для этой процедуры используем герметик (наверх герметика можно намотать фольгированный скотч он выдерживает температуру в 70-80 градусов)
Теперь руль следует обтянуть кожей. С детальной пошаговой инструкцией вы сможете ознакомиться в этой статье «Перетяжка руля кожей своими руками»

Подогрев руля своими руками фото 3

После выполнения всех процедур изложенных выше то можно начинать подключать подогрев руля на автомобиле.

Но нужно реально оценивать свои возможности и если вы не очень сильно разбираетесь в электрике, то лучше обратитесь к авто электрику.

Чтобы подключить подогрев руля своими руками, нужно использовать один из методов clockspring с использованием резервных проводов или использовать медную контактную площадку метод скользящих контактов. По первому варианту все очень просто находим с помощью тестера где «+» «-» и соединяем «+ к +» « «- к -». Второй вариант по сложнее его и рассмотрим:

Берем две медные пластины или кольца толщина которых не должна быть больше чем 1.5 мм и цепляем на один «+» на другой «-».
Провода припаиваем, затем подключаем их через реле зажигания к АКБ. Сделать так нужно, что бы подогрев включался только после включения зажигания.
После крепим кольца с помощью двухстороннего скотча на clockspring

Подогрев руля своими руками фото 4

Чтобы избежать замыкания пространство между кольцами.нужно залить эпосидной клеящей смолой
Берем один контакт на «+», и один «-» берем с рулевого вала, другой должен остался не задействован.
Далее нужно создать отверстие небольшого размера в корпусе руля как можно ближе к медному элементу и разместить там дополнительный контактподогрев руля своими руками фото 5

Все нужно хорошо заизолировать, чтобы провода не прикасались к рулю.
При помощи пружины нужно сделать, чтобы медные элементы плотно прилегали к контактам. Также вместо пружинки допускается использование пластинки не больших размеров, которая с одной стороны будет давить на контакт, а с другой соприкасаться с рулем.

Подогрев руля своими руками фото 6

Остается только установить руль в автомобиль и можете собой гордиться вы сделали подогрев руля своими руками.

Можно ли сделать подогрев самому

Подогрев собственными силами является вполне реальной задачей, если подойти к ней грамотно. Воплотить её можно одним из таких способов:

приобрести готовый комплект, состоящий из термовыключателя, нагревательного элемента, кнопки, проводов с держателем для предохранителя и реле, который будет включать подогрев автоматически, когда будет достигнута необходимая температура. Некоторые системы включают также преобразователь напряжения с 12 ≥ 30 В;
самостоятельно собрать комплект из легкодоступных деталей;
осуществить установку штатного руля, где уже имеется подогрев. Для этого нужно купить руль, кнопку, в некоторых случаях придётся также выполнить замену подрулевого шлейфа. Такой вариант возможен только в том случае, когда производителем предусмотрен выпуск такого руля для вашей модели автомобиля;
изготовить опцию с помощью провода МГТФ.

Выбор способа должен основываться на подсчете себестоимости каждого из них, а также временных затрат на осуществления установки и подключения.

Перед ознакомлением, как сделать подогрев руля с помощью приобретённого комплекта для сидений, следует заблаговременно подготовить:

сам комплект. Он будет использоваться как донор, из него нужно взять нагревательные элементы, термореле, который позволит осуществить автовыключие при достижении определенной температуры;
клей «Момент»;
паяльник;
герметик;
небольшой нож;
изоленту, двухсторонний скотч;
маркер.

Когда инструменты собраны, можно заняться самим процессом установки. Чтобы сделать подогрев руля своими руками, придерживайтесь инструкции:

Приступим к снятию руля. Для этого нужно обесточить бортовую сеть, отключая минусовую клемму АКБ, затем вывернуть руль на 180 градусов и максимально выдвинуть на себя, после опустить вниз. Проделав такие движения, становятся доступными отверстия на рулевой задней стороне, сюда следует установить до упора и под углом предмет, который подходит по диаметру. Это может быть спица. Внутри отверстий имеются элементы, их нужно потянуть используемым предметом, при этом также рукой поддеть корпус, где установлена подушка безопасности, которая в результате действий отщелкнет. Подушка тянется на себя и отсоединяется разъем. Далее выравниваются колёса, руль устанавливается в центральное положение. Торцовым ключом нужно открутить крепежный болт.
Делается разметка бороздок – около 2-3 см. шаг. Из комплекта (при использовании готового комплекта для сидений) вытаскивается синий провод.
Вырезаются борозды, можно применить нож, бормашину.
Нагревательный элемент посадить на клей. Изгибы, места поворотов можно зафиксировать, применяя изоленту, после высыхания клея убрать её.
Прокладывается провод и всё покрывается герметиком, это следует делать чтобы под чехлом не чувствовались канавки. Лишний герметик легко убирается ножом.
Надевается чехол на руль с подогревом. Эксперты советуют использовать кожаный чехол, который заранее должен быть распарен или смягчен в спирте. Это позволит материалу хорошо растянуться и идеально, без проблем сесть на руль.

Как сделать систему подогрева?

Для установки подогрева рулевого колеса вы должны немного разбираться в автоэлектрике. Наша инструкция поможет разобраться во всем даже новичкам без опыта.

Подготовительные работы

Оборачивание руля кабелем

Прежде всего, нужно очень осторожно и неспешно вытащить нагревательный элемент из найденной или купленной накидки на сиденье

Важно не повредить нагревающий кабель и вытащить его вместе с реле

После этого можно приступить к демонтажу рулевого колеса. Здесь все зависит от конструктивных особенностей конкретной модели авто. Используйте документацию по обслуживанию своего транспортного средства для решения этой задачи

Важно при демонтажных работах нанести маркировку положения руля относительно вала, чтобы не сместить руль относительно оси – это сделает управление машиной невозможным

Прокладка кабеля

Припаивание провода

Далее на руле нужно сделать разметку для прокладки нагревающего кабеля. Для этого сначала маркером нанесите линии пролегания провода – сделать это можно витками или по кругу. Постарайтесь соблюдать расстояние между витками около 2 см, иначе кабеля может не хватить. После работы надрежьте внешнюю поверхность руля, разместив в канавке греющий провод.

Произведите укладку кабеля, чтобы он нормально держался на руле. В нескольких местах зафиксируйте клеем. При этом прокладывайте провод таким образом, чтобы он прилегал к рулю достаточно плотно. В противном случае, он не прогреет рулевое колесо достаточно быстро и качественно. В случае необходимости временно зафиксируйте кабель изолентой, которую потом можно будет снять.

Завершающие работы

Финишная отделка

Установка подогрева руля своими руками подходит к концу. Вам нужно покрыть все канавки и кабель прозрачным герметиком. Работайте аккуратно, чтобы слой не выступал за края канавки и не ощущался на руле. После высыхания герметика можно срезать излишки малярным ножиком.

Обтяните руль готовым чехлом или кожей, в зависимости от ваших финансовых возможностей и личных предпочтений. В любом случае без дополнительной накладки вам не обойтись. За счет наличия чехла тепло от провода будет лучше распространяться по поверхности руля и греть равномерно.

Установите руль на место и подключите систему к бортовой сети машины. Это одна из самых сложных задач в процессе работы. Для этого вам понадобятся три свободных контакта, предусмотренные конструкцией. К ним подключите провода от греющего элемента.

Для удобства использования подогрева руля можно подключить его к кнопке подогрева задних стекол машины, отыскав соответствующую электрическую цепь и подключившись к ней. Для этого используйте медные пластины и паяльник.

Установка обогрева

Для начала смотрим, сколько нужно проволоки на одну ручку, а затем на вторую. Концы проводов припаиваем к нагревательному элементу и наматываем на ручки спираль. Нагревательный элемент присоединяем к аккумулятору.

На ручки поверх обмотки необходимо намотать изоленту, велосипедную камеру или что-нибудь похожее. Существует возможность поставить регулятор температуры нагрева.

Данная конструкция достаточно хороша в плане согрева водителя, но есть несколько минусов. Обогрев ручек потребляет весьма много энергии, рекомендуется поставить лампочку ночного света немного меньшей мощности. Также многих людей не устраивает внешний вид ручек, обмотанных изолентой или чем-то другим.

Монтаж ленты на руль

Для монтажа ленты на руль лучше использовать полоски, ширина которых равна 15 мм. Это позволит приклеить ленту без складок на рулевом колесе. В продаже есть лента размером поменьше или побольше указанного. Приклеивание полотна карбона проводят с помощью обычного клея для резины.

Лента приклеивается на обод двумя контурами на боковые или верхнюю и нижнюю стороны. Подключение контуров происходит параллельно. Такой способ позволяет уменьшить сопротивление, тем самым ускоряя время нагревания ленты. В некоторых случаях используют температурный датчик или реле времени. Они позволяют отключать нагревательный элемент автоматически.

После размещения ленты на руле сверху можно нанести слой термостойкого скотча. Он защитит ее от повреждений и послужит источником дополнительной фиксации. Далее надевается кожух оплетки рулевого колеса.

Зачем прогревать руль

Действительно, а может и вовсе эта затея и яйца выеденного не стоит? Зачем подогревать руль, если есть перчатки меховые. Об этом задумались еще лет 60 назад в США, но конструкцию признали слишком сложной для реализации и от нее отказались. Оно и понятно. Зачем в Майями руль греть. Только в конце 80-х годов японскими инженерами была разработана такая конструкция, которая не удорожала автомобиль втрое, а стоила адекватных денег и работала вполне сносно.

Вместе с тем, система подогрева руля не нашла широкого распространения и считается экзотикой даже на седанах бизнес-класса. Но если сделать обогрев руля своими руками, не в смысле обогревать руками руль, а наоборот, то вождение станет не только комфортным, но и безопасным. С мороза в перчатках не особенно удобно манипулировать кнопками и рычагами, а ледяной руль, даже если он кожаный, больше раздражает, чем бодрит.

Принцип работы обогревателя руля

Перед тем как сделать обогрев руля, было бы неплохо ознакомиться с устройством этой системы и возможные варианты решения. Да еще и на цены бы глянуть, поскольку если цена обогревателя руля будет не такой уж и заоблачной, то есть смысл купить готовое устройство, хотя обогрев руля своими руками, конечно, интереснее.

Интереснее, но не на каждом автомобиле эта функция может быть реализована. Просто по техническим причинам. Тем не менее, раз на борту есть электричество, значит и подключить можно. Есть два варианта обогрева руля, которые уже успешно применяются в автомобилях класса Люкс, а также как опция при конфигурировании комплектации некоторых дорогих моделей. Словом, пока у нас есть возможность реализовать только два варианта системы теплого руля:

Постоянный подогрев руля. Сложная и технологичная система. В ее состав входят термоэлемент, который размещен на рулевом колесе, проводник для подвода электричества, который проходит через рулевую колонку, обязательное реле, отдельное, персональное для обогревателя, регулятор температуры обогрева, защитный предохранитель и реле нагрузки, контрольная лампа включения системы, кнопка включения обогрева руля.Устройство довольное мощное, поэтому и требует такого количества реле и защиты от перегрузок и замыкания. Покрывает термоэлемент оплетка или кожаный чехол, сшитые по размеру руля с учетом термоэлемента. Есть опциональные подогреватели, которые могут не так глубоко интегрироваться в бортовую электросистему, но они, как правило, не такие мощные и больше схожи по структуре с устройствами второго типа.
Временный прогрев руля. Если устройствами первого типа можно пользоваться постоянно, термореле будет следить за температурой, а процессор будет строго соблюдать желаемый уровень прогрева, то вторая система гораздо проще. Здесь нет такого глубокого переплетения с бортовой системой. Вся схема реализована наружным подключением. Нет, не от розетки в гараже, а от автомобильной розетки, но чаще всего в роли источника энергии выступает бедняга-прикуриватель.

Особенностью работы такой системы есть то, что она может работать только в то время, пока автомобиль стоит. Это связано как с проблемами коммуникации, так и с особенностями нагревательного элемента. Поскольку провода выходят из прикуривателя, нет никакой возможности управлять автомобилем во время прогрева баранки.

Подогрев руля своими руками — варианты решения

Если все же мы чувствуем в себе силы, чтобы сделать такой серьезный тюнинг рулевого колеса, то можно попробовать использовать несколько вариантов решения вопроса. Самый простой и безболезненный — переделать электрогрелку, или электроподогрев сидений, который продается отдельно от автомобиля.

Самая простая и недорогая отечественная система подогрева сидений — Емеля.

Вот она-то и поможет нам прогреть не только спину и прилегающие к ней дружественные территории, но и руки. Комплект состоит из термоэлемента, выполненного в виде нагревательной ленты. Ее длина, мощность и сопротивление уже рассчитаны для использования в бортовой электросистеме автомобиля, поэтому особенно не надо ничего мудрить.

Емеля поделится с нами термоэлементами, реле и системой управления прогревом (громко сказано, там довольно простое устройство), нам же останется только снять обшивку руля, проклеить термоленту по периметру рулевого колеса и провести провода через рулевую колонку, подключив систему на самую мощную линию. Как правило, это и есть ветка прикуривателя.

Фото нагревателя руля, выполненного своими руками, мы разбросали между строк, поэтому каждый сможет выбрать наиболее подходящий для него вариант. Грейте руки перед ездой, не превышайте допустимый градус прогрева и удачных теплых всем дорог!

Плюсы и минусы системы подогрева

Оплетка на руль с подогревом или самодельная система, сделанная по вышеприведенной инструкции, обладает целым рядом неоспоримых преимуществ. Рассмотрим их, чтобы подтолкнуть вас на выполнение этой непростой работы:

Водить машину с подогревом руля гораздо комфортнее в холодное время года, так как даже хорошая печка не способна быстро согреть рулевое колесо.
Наличие подогрева позволяет неподвижно держать руки на руле, за счет чего водитель лучше контролирует движение.
Водить в перчатках не рекомендуется, так как из-за них вы можете потерять надежное сцепление с рулем.
Выбирая между покупкой готового комплекта подогрева и его созданием своими руками, второй вариант лучше подойдет автомобилистам, желающим сэкономить.

Если вы сделаете подогрев руля на машине аккуратно, посторонний человек не увидит никакой разницы и даже не поймет, что изначально подогрева не было, а вы устанавливали ее отдельно.

Видео:

Подогрев руля своими руками — пошаговая инструкция

1. Первым делом снимите руль. Процесс не описываю, т. к. у каждого он будет разным, как вариант можете посмотреть эту инструкцию.

2. Далее придется немного порисовать. Возьмите маркер и сделайте разметку бороздок, в которые позже будут проложены нагревательные элементы. Из своего “Емели” я вытащил почти 7 метров провода. Разметку делайте на свое усмотрение, можете сделать по моему примеру, см. фото шаг приблизительно 2-3 см.

3. Когда линии нанесены, пришла пора вырезать борозды под нагревательный элемент. Для этого я использовал острый нож, если у кого есть бормашина можете попробовать ею, мне кажется с использованием подходящей насадки получится не хуже чем у меня и возможно намного быстрее.

4. Провод, в принципе, и так должен держаться, поскольку после того как будет сделан подогрев, руль будет обтянут кожей. Но я все-таки рекомендую посадить нагревательный элемент на клей для пущей верности так сказать. В местах поворотов или изгибов можно зафиксировать положение при помощи изоленты. Когда все подсохнет ее можно будет убрать.

5. После прокладки провода я все покрыл герметиком, это для того чтобы канавки не ощущались под кожей. Зашпаклюйте канавки, затем можете убрать лишнее при помощи ножа.

6. Когда все элементы проложены и заклеены герметиком необходимо перетянуть руль кожей, как это сделать вы можете узнать в одной из моих более старых статей.

7. Когда руль с подогревом готов его необходимо подключить к питанию.

Теперь собственно о том как подключить наш подогрев руля

Вариантов есть несколько:

Использовать clockspring, в случае наличия “лишних” проводов.
При помощи контактной площадки, используя принцип так называемых скользящих контактов.

Первый вариант мне не подошел, т. к. лишних проводов у меня не было, кроме того разбирать улитку исключительно ради того, чтобы впихнуть туда два провода — не особо хотелось. Короче, решил подключить самодельный подогрев руля следующим образом:

У знакомого токаря заказал два медных кольца по 1,5 мм толщиной, затем кинул на них, как вы понимаете «+» и «-» .
При помощи паяльника подсоединил к ним провода и подключил через реле к аккумулятору. Во избежание проблем из-за оставленного включенным на ночь подогрева решил сделать чтобы включение реле происходило только при включенном зажигании.
При помощи двухстороннего скотча закрепил кольца на clockspring.

Между кольцами налил эпоксидный клея, чтобы не допустить замыкание.
Один контакт оставил на «плюс», второй минусовой взял с рулевого вала, в итоге один остался не задействован.
Напротив колец сделал контакт, расположил его в руле, для этого пришлось просверлить в нем отверстие.

Затем все как следует заизолировал, чтобы не допустить контакта с рулем.
Потом решил поставить пружину для того чтобы контакт постоянно был прижат к кольцам. Для этого использовал тонкую пластинку, с одной стороны она прижимается к рулю, а с другой давит на контакт.

Как то так… Теперь все это добро нужно установить на место дальнейшей эксплуатации.

Впечатления:

Подогрев руля своими руками — вполне реальная задача, если к ней подойти с умом.
Процесс нагревания довольно быстрый и что самое главное — равномерный, буквально за 2-3 минуты руль достаточно теплый.

Держаться за такой руль очень приятно, а управлять машиной стало намного комфортнее. Руки сами тянутся к приятной, теплой, кожаной баранке
