Как проверить и измерить разболтовку колесных дисков? как измерить разболтовку на дисках

Как измерить самостоятельно

Есть множество способов, как измерить разболтовку на определенной модели автомобиля. Каждый из них имеет свой определенный набор шагов и действий.

В связи с тем фактором, что первой цифрой всегда обозначается количество болтов, то их легко можно посчитать визуально. А вот со вторым значением сложнее, оно указывает диаметр, на котором болты расположены и визуально не определяется.

Для определения параметра сверловки в зависимости от количества креплений применяются простые формулы:

  • B=A×1,155, применяется для трех отверстий;
  • B=A×1,414, считается для четырех отверстий;
  • B=A×1,701, для максимального количества в пять отверстий.

В данном случае необходимо знать величину А, которая обозначает расстояние между соседними отверстиями. Его можно измерить при помощи обычной линейки или более точно, применив штангенциркуль. Получив значение этой величины, можно легко определить искомый размер диаметра, который обозначен как В.

Важно!
Точность замера имеет огромное значение, потому что диаметр часто имеет близкие параметры, например, 98 и 100.

При этом обод с диаметром 100 просто не подойдет под размеры креплений, которые равны 98

Кроме этого, важно угадать с размером диаметра центрального отверстия. Его можно самостоятельно измерить линейкой

Однако этого не рекомендуется делать, поскольку есть риск получить погрешность. Все необходимые параметры и размеры указываются в технической документации к машине или выбиваются на обратной стороне обода. Чтобы не снимать изделие, их можно посмотреть на запасном колесе.

Важно учитывать тот фактор, что стальные штампованные колеса часто не имеют указанного значения сверловки. Их необходимо смотреть только в технической документации или консультироваться с официальным дилером

Разболтовка колесных дисков, таблица совместимости

Довольно часто перед автолюбителями встаёт задача самостоятельного определения разболтовки колесных дисков. Если первый параметр, т.е. количество крепежных болтов, вы без труда определите невооруженным глазом, то диаметр окружности их размещения (PCD) определить будет немного сложнее. Среди массовых автолюбительских расчетов, мы предпочли один способ, который является самым понятным на наш взгляд.

Для наглядности рассмотрим рисунок. Вам нужно определить величину А, сделав замер штангенциркулем между стенками соседних отверстий и, прибавив к полученной величине диаметр самого крепёжного отверстия. Таким образом, вы получаете расстояние между центрами соседних отверстий. В зависимости от количества отверстий на диске, используете первую, вторую или третью формулу. Конечная величина В и есть ваш PCD.

Разболтовка колесных дисков — это фактор, прямо или косвенно влияющий на безопасность движения, поэтому не стоит им пренебрегать. Если отклоняться от полного соответствия с ним, колесо будет неточно установлено по оси, и мы не получим нужного момента затяжки. При этом, визуально вы можете не заметить отклонений от нормы, но во время езды такое колесо будет иметь повышенное биение. Это, со временем, повредит детали подвески и рулевого механизма. Возможно также и полное откручивание колеса во время езды.

Некоторые автолюбители подгоняют свою разболтовку под диски, у которых диаметр (PCD) немного более исходного. Используют для установки специальные центровочные кольца. У этого метода есть как свои сторонники, так и противники. Мы считаем, что если мнение не единогласно в вопросах, связанных с безопасностью движения, то экспериментировать не стоит. В конце концов, никакой «шик» внешнего вида не окупит потерь в случае неудачи.

Ко всему сказанному выше хочется добавить, что колесные диски должны быть легкими и прочными, ведь они воспринимают переменные нагрузки. Они должны быть достаточно жёсткими, так как несут нагрузку от массы автомобиля. Необходимая балансировка — важный гарант для избежания их биения в движении.

Приводим таблицы совместимости (PCD, ET  и DIA) дисков для некоторых марок автомобилей. Эти данные можно использовать лишь для общей информации. Непосредственно перед покупкой колесных дисков уточняйте информацию у специалистов и продавцов.

Ауди

БМВ

Daewoo

Форд

Hyndai

Для продукции отечественного автопрома

По способу изготовления диски делятся на стальные, литые и кованные. Стальные диски пользуются большой популярностью. Это связано с их сравнительно невысокой стоимостью, а также с возможностью рихтовки. Такую возможность обеспечивает их стойкость к ударам, во время которых они не лопаются. Литые диски довольно легки. В этом их преимущество. Однако есть и весомый недостаток. Это подверженность коррозии. Даже специальные покрытия едва ли спасут вас от этой напасти. Кованые диски весьма жёсткие и прочные. Они не лопаются, не нуждаются средствах дополнительной защиты. В случае деформации их можно отремонтировать.

Видео — о производстве колесных дисков:

Мы от всей души хотим пожелать вам удачи в деле создания своего уникального автомобиля. Желаем вам найти свой стиль при подборе дисков. Надеемся, что эта статья во многом поможет вам, но хотим напомнить, что, на «чаше весов», правильная разболтовка колёсных дисков, гарантирующая безопасность для вас и ваших близких, весомее, чем классный дизайн с её нарушениями.

Видео — как правильно подобрать колесные диски для автомобиля:

Может заинтересовать:

Сравнить стоимость ОСАГО для своего авто

Сканер для самостоятельной диагностики автомобиля

Выбрать видеорегистратор: незаменимый гаджет для водителя

Некоторые водители предпочитают видеорегистратор в виде зеркала

Показатели дисковых размеров

Входит болт в отверстие и ладно

Именно так думают многие новички в автомобильном деле, даже не задумываясь над тем, насколько важно подбирать штифты в полном соответствии с указанной на дисках маркировкой. К слову, последняя представляет собой зашифрованную аббревиатуру, состоящую из буквенно-числовых символов

И хотя новичку эта комбинация может показаться нечитаемой абракадаброй, разобраться в ней не так уж сложно. Для этого достаточно просто научиться правильно читать шифр, учитывая следующие нюансы:

  • Под первой цифрой подразумевается ширина дискового обода в дюймах.
  • Следующий символ – буквенный. И если в его качестве используется английская J, то эти диски подходят исключительно для моноприводного автотранспорта, вне зависимости от того, о заднем приводе идет речь или о переднем. Если же в маркировке будет использовано сразу две буквы J, то диск подойдет только для авто с колесной формулой 4×4.
  • Далее идут цифры, которые обозначают общее число болтов и размер отверстий для них. Проще говоря, речь идет о той самой разболтовке, и если, к примеру, перед водителем комбинация 498, то это значит, что ему понадобится 4 штифта, подходящих для отверстий размером в 98 мм. К слову, речь идет о минимальном пороге и сегодня можно приобрести диски с 4,5 и 6 крепежными болтами, размер отверстий для которых может варьироваться в диапазоне от 98 до 139,7 мм.
  • Сложнее обстоят дела с вылетом диска, значение которого может быть как положительным, так и отрицательным, представляя собой отдельное буквенно-числовое сочетание. Пример – ET30, ET-40 и пр.

В самую последнюю очередь указывается размер центрального отверстия диска, соблюдение соответствия которого считается не таким критичным, поскольку в случае чего остается возможной подгонка.

Особенности маркировки

Для замены стандартных дисков в авто на новые необходимо учитывать ряд нюансов для правильного выбора. При покупке всегда смотрите на маркировку детали.

В — ширина диска; D — диаметр диска; ET — вылет диска; С — диаметр привалочной плоскости; DIA — диаметр центрального отверстия; PCD — диаметр окружности центров крепёжных отверстий

На диск может быть нанесена следующая информация: 8.5Jx18 H2 5×120 ET20 d74.1. Рассмотрим подробнее, что могут обозначать указанные числа:

  • 8.5 – ширина колёсного диска, которая определяется в дюймах. В основном данный параметр обозначается буквой W;
  • 18 – диаметр колёсного диска, обозначается буквой D и измеряется в дюймах;
  • 5х120 – информация о количестве посадочных болтов и о диаметре отверстий, в которые они посажены. В основном диаметр измеряется в миллиметрах. В нашем случае в диске используется пять посадочных болтов, диаметр каждого болта – 120 мм;
  • ET20 – параметр вылета диска. Вылет диска – расстояние между плоскостью, которая прижимает колёсный диск к ступице, и осью симметричности диска. Данный параметр измеряется строго в миллиметрах, в нашем случае вылет диска составляет 20 миллиметров;
  • d74.1 – обозначение диаметра центрального отверстия, измеряется в миллиметрах. Бывают случаи, когда производители дисков из лёгких сплавов увеличивают данный параметр. Для того, чтобы произвести центровку диска, необходимо использовать специальные диски. Они обеспечивают надёжную фиксацию диска, за счёт чего отсутствует вибрация при движении транспортного средства.

В указанной маркировке есть и ряд дополнительных параметров, однако они в основном интересны только профессионалам и для рядового автомобилиста никакой смысловой нагрузки не несут. Речь идёт о:

  • J – информация о виде конструкции закраин у обода колёсного диска. Также может быть обозначен буквами JJ, K, JK, B, P и D, в зависимости от особенностей параметра;
  • H2 – информация о конструкции кольцевых выступов на ободе. Данный параметр также может обозначаться аббревиатурой H, H2, FH, FH2, CH, EH2, EH2+.

Остановимся подробнее на указанных параметрах. Единственное, что не требует расшифровки – это ширина и диаметр диска, данные параметры понятны и начинающим автомобилистам.

Диаметр окружности, на котором располагаются крепёжные болты, обозначается аббревиатурой PCD. В случае необходимости данный параметр можно рассчитать самостоятельно, даже не снимая колеса с автомобиля. Для измерения понадобится обычная линейка – с помощью неё проводится измерение расстояния между центрами двух ближайших крепёжных болтов.

Определённое расстояние пригодится для расчёта PCD. Для проведения расчёта параметра выбирайте одну из предложенных формул в зависимости от количества крепежей:

  • 3 отверстия: PCD=X*1.154;
  • 4 отверстия: PCD=X*1.414;
  • 5 отверстий: PCD=X*1.701;
  • 6 отверстий: PCD=X*2;
  • 10 отверстий: PCD=X*3.326.

Автомобилисты, в основном начинающие, совершают ошибку, игнорируя важность высокой точности параметра PCD. Диаметр отверстия для крепёжного болта часто имеет допуск

Это часто становится причиной того, что диск всего на пару миллиметров не соответствует штатным параметрам.

Невооруженным взглядом расхождение незаметно, но допускать его строго запрещено. Разница в расстоянии приведёт к тому, что лишь одна из всех крепёжных гаек на диске будет затянута полностью и правильно, а гайки в других отверстиях окажутся перекошенными. Исход у такого крепления один – колесо неплотно ляжет на ступицу, в итоге во время движения авто будет слышен стук, а гайки со временем начнут раскручиваться.

Правила определения разболтовки

Что же касается расстояния, то здесь уже нужно быть крайне внимательным, если вы хотите определить его «на глаз». Сложнее всего при определении разболтовки колесных дисков дело обстоит с нахождением диаметра, на котором расположены болты. Сегодня на просторах интернета имеется масса способов того, как определяется разболтовка колесных дисков. Таблицы совместимости содержат полезные данные только по популярным маркам и моделям автомобилей. Однако как быть тем, чье авто там не найти? Чтобы определить совместимость дисков с колесами, для них придуман простой способ.

Таблица совместимости колесных дисков автомобиля марки “Лексус”

Посмотрев на рисунок, для начала нужно понять, как узнать величину А. Для этого следуйте следующему алгоритму:

  • возьмите штангенциркуль, измерьте с его помощью величину между соседними крепежными отверстиями;
  • добавьте к этому числу размер диаметра отверстия для крепежа;
  • вы получите число, являющееся расстоянием между центрами одного и другого крепежного отверстия. Его нужно будет умножить на 1,155, как показано в формуле на рисунке.

Аналогичные действия нужно будет проделать, если на вашем колесном диске 4 или 5 отверстий. Каждый раз полученное значение А нужно будет умножать на коэффициент, чтобы получить В  — искомый Pitch Circle Diameter.

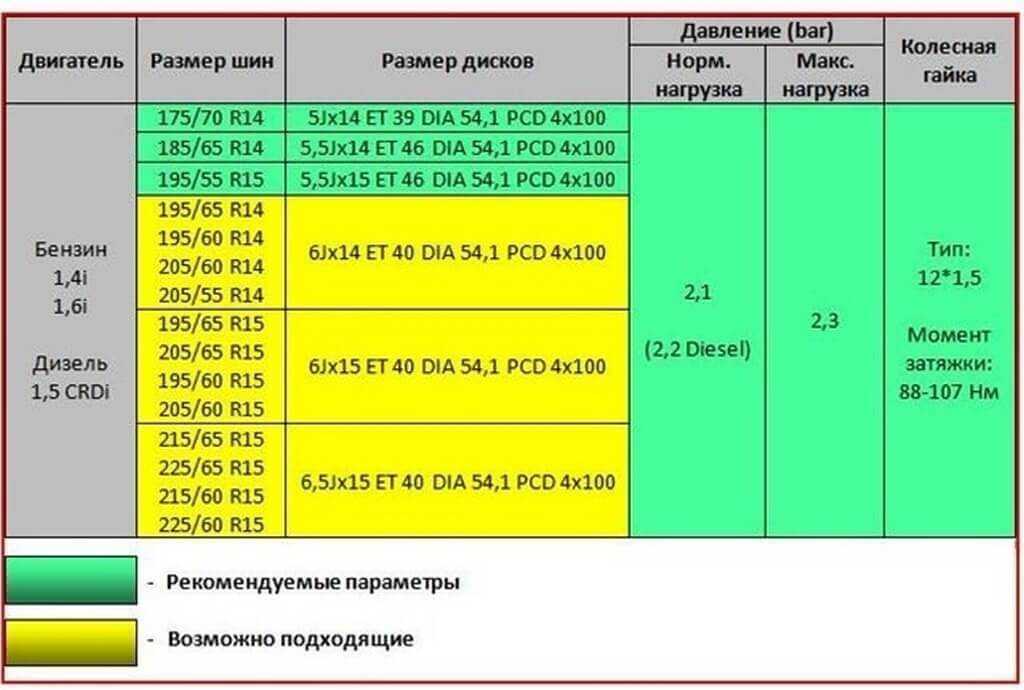

Разболтовка дисков на КИА Рио

4 Как определить разболтовку самостоятельно?

Общее число болтов, используемых для фиксации диска, несложно установить невооруженным глазом. Считаете имеющиеся отверстия – получаете требуемое количество крепежных элементов. А вот с показателем PCD придется помучиться. Сечение окружности для размещения болтов профессионалы и обычные автолюбители определяют по-разному. Для этих целей придумано немало способов. Но большая их часть достаточно сложна в реализации.

Определяем разболтовку колесных дисков

Мы советуем вам использовать наиболее понятный и по-настоящему простой метод расчета диаметра окружности. Вам нужно измерить дистанцию между стенками двух отверстий на диске, расположенных рядом друг с другом. Эту операцию проще всего выполнить при помощи обычного штангенциркуля. Затем необходимо прибавить к результату замера показатель сечения непосредственно крепежного отверстия. Полученная величина подскажет вам, какая дистанция имеется между центрами соседних гнезд для крепежа.

Теперь осталась мелочь. Чтобы узнать значение PCD, следует полученный ранее результат умножить на следующий коэффициент:

  • 1,701 – для дисков с пятью отверстиями;
  • 1,414 – с четырьмя;
  • 1,155 – с тремя.

Какая разболтовка на автомобиле ВАЗ 2114?

Отечественные автомобили отличаются меньшей колесной базой. Это относится к ВАЗ 2114. По данным производителя, на авто данной серии устанавливаются колесные диски с характеристиками 4×98 при диаметре ступицы в 69,3 мм. Найти модели с такими размерами достаточно сложно, да и выбор будет не самый богатый.

Однако существует вариант — установка дисков с размерами 4×100. Это самые популярные размеры и найти подходящий вариант (например, со старой иномарки) достаточно легко. При несоответствии показателей (4×98 и 4×100) не гарантируется полная безопасность управления автомобилем. Монтаж таких дисков можно осуществить, используя удлиненные болты или крепления со смещенным центром тяжести. Их можно сделать самостоятельно или приобрести в магазине.

Что такое разболтовка

Разболтовка – строгий технический параметр, маркируется литерами PCD и указывает на количество отверстий под крепеж и диаметр круга, на котором они расположены. При маркировке диска размер указывается в центральной части маркировочного списка смежными цифрами: 4/98, 5/112 и пр.

Посчитать количество крепежных болтов не составляет труда, но определить радиус окружности, на которой они находятся, достаточно проблематично. Высчитывать «на глаз» опасно. Поскольку отклонение более чем на 1,5 мм приведет к тому, что при монтаже колеса будет невозможно оптимально затянуть болты. Это снизит безопасность управления и приведет к быстрому износу наконечника подвески и других узлов.

5 Почему так важно знать разболтовку – уберегите себя от проблем

Рассматриваемый в статье показатель имеет огромное значение для подбора основы под автомобильное колесо. Правильная разболтовка колесных дисков обеспечивает безопасность езды. Если вы халатно отнесетесь к определению описываемой характеристики, с течением времени надежность ходовой части машины начнет снижаться. Ухудшение эксплуатационных показателей авто трудно определить на глазок. Но, поверьте, неполадки в ходовой части рано или поздно станут причиной повреждений рулевого колеса и подвески.

Колесные диски

Последствия этого, думается, понятны всем. Смонтировать новые диски с неподходящей разболтовкой на транспортное средство вполне реально. «Мастера»-самоучки без особых затруднений передвигают и расширяют отверстия, применяя для этих целей различные подручные средства. Конечно же, подобный подход недопустим. Он делает вождение авто небезопасным. В случаях, когда диски устанавливаются без правильной разболтовки, по отношению к оси они занимают неточное положение. Как результат – болты не затягиваются до требуемого уровня.

Это влечет за собой повышение нагрузок на подвеску и рулевое управление. В один прекрасный момент во время езды колесо вашего авто может банально отлететь. О возможных последствиях подобной ситуации можно и не рассказывать. На некоторых автосервисах вам могут предложить установить особые центровочные кольца на колеса, уверяя, что они полностью нивелируют отличия разболтовки на штатных и новых дисках.

Вылет диска колес

Определить его можно согласно формуле ET=a-b/2, где b — общая дисковая ширина. На вылет диска не оказывают влияние такие факторы, как дисковый диаметр или его ширина, а также параметры шины.

Существует 3 типа значения вылета:

  • нулевой вылет достигается тогда, когда вышеуказанные 2 плоскости совпали;
  • положительный вылет достигается при расположении привалочной плоскости сзади центра колеса. При этом колеса расположены внутри;
  • отрицательный вылет возможен, когда привалочная плоскость располагается перед центром колес. Если установить обод с отрицательным вылетом, он будет выступать наружу, при этом рискуя задеть колесную арку.

Помимо немцев, которые чаще всего обозначают вылет буквами ET, можно встретить в продаже диски с надписью DEPORT (характерно для производителей комплектующих из Франции) и OFFSET, что характерно для остальных стран-производителей

При покупке нужно обязательно обратить внимание на сочетание изделия с автомобилем. Иначе подвесочные узлы и другие элементы станут непреодолимым препятствием на пути к установке

Диаметр, на котором расположены эти крепёжные отверстия (PCD)Посчитать количество отверстий под болты не составляет проблем, обычно их бывает — 3, 4, 5 6 8 10.

Диаметр, на котором они расположены иногда «выбит» изнутри диска, как показано на рисунках

К сожалению, иногда не очень понятно где именно написаны эти цифры значения PCD, поскольку каждый производитель дисков может их написать в разных местах или не написать совсем. Поэтому нам понадобится Штангенциркуль или обычная линейка.

Нужно измерить расстояние между центрами дальних отверстий, расположенных напротив друг друга, как показано на рисунках(нужные комментарии подписаны под картинками)

У дисков с пятью (рис. 1) крепёжными крепёжными отверстиями:PCD равно расстоянию между центрами дальних (любых не соседних) болтов или гаек умноженное на коэффициент 1,051 В нашем случае 95х1,051=100 мм

У дисков с четырьмя (рис. 2) или шестью крепёжными отверстиями:PCD равно расстоянию между центрами дальних (противоположных) болтов или гаек. В нашем случае тоже 100 мм.

Внимание! Измерения нужно проводить с высокой точностью, поскольку существуют очень близкие значения, (например, 98 и 100 или 110 и 112) и которые нельзя ставить одни вместо других!

Для большей уверенности в измерениях, мы приводим таблицу применяемости различных значений PCD к маркам автомобилей. Например, если у вас автомобиль Мерседес, а при измерении получилось 111 мм, то реальное значение равно 112 мм, поскольку Мерседес не делает дисков ни 110 ни 111 мм.

Рис1 Диаметр, на котором расположены эти крепёжные отверстия (PCD)Посчитать количество отверстий под болты не составляет проблем, обычно их бывает — 3, 4, 5 6 8 10.

Рис2-3 Диаметр, на котором они расположены иногда «выбит» изнутри диска, как показано на рисунках

Рис4 У дисков с пятью (рис. 1) крепёжными крепёжными отверстиями:PCD равно расстоянию между центрами дальних (любых не соседних) болтов или гаек умноженное на коэффициент 1,051 В нашем случае 95х1,051=100 мм

Рис5 У дисков с четырьмя (рис. 2) или шестью крепёжными отверстиями:PCD равно расстоянию между центрами дальних (противоположных) болтов или гаек. В нашем случае тоже 100 мм.

Мнения автолюбителей о подборе колесных дисков к авто

  1. Существует и «народный» способ подбора ширины диска.

    «Можно подобрать колесный диск, руководствуясь народным способом: из ширины протектора шины вычесть 20 % – получится ширина диска.

    К примеру, 195/65R15. Ширина 195 мм — 20 % = 156 мм. Затем нужно разделить на 25,4 (1 дюйм = 25,4 мм) = 6,1 дюймов. Полученное число нужно округлить, то есть в данном случае будет 6 дюймов. Именно такой обод следует подобрать для шины 195/65R15.

    Конечно, руководствуясь таким методом, подобрать оптимальный колесный диск не всегда возможно, более того, им лучше пользоваться при отсутствии других вариантов, так как ширина диска зависит и от других параметров, например, от высоты профиля резины, габаритов и веса транспортного средства и пр.».

  2. Купить оригинальные.

    «Как подобрать колесный диск? Лучше купить оригинальный. Тогда не придется беспокоиться за прочность, долговечность, да и за вес тоже. А масса имеет существенное значение для плавности хода и ресурса подвески».

  3. Измеряем их межцентровое расстояние.

    «Если крепежная система предусматривает четыре отверстия, то нужно замерить их межцентровое расстояние с помощью штангенциркуля и получить диаметр окружности, на котором они располагаются. Если крепежных отверстий больше, то необходимо вычислять размер от центрального отверстия».

Разболтовка колесных дисков

Если вы решили произвести смену колес на своем автомобиле на новые литые диски или же просто планируете сезонную смену колес, то вам необходимо учесть такой параметр, как разболтовка дисков. Что это значит.

В разболтовку входит несколько параметров, таких как:

  • количество отверстий диска под ступичные болты, маркировка LZ (т.е те болты, которыми мы прикручиваем колесо). Их количество как правило от трех до шести для легковых автомобилей;
  • отверстия находятся на строго определенном расстоянии между собой;
  • отверстия расположены на определенном диаметре, заданным на заводе изготовителе. Как правило данный параметр обозначается как PCD. (иными словами это диаметр окружности, на которой расположены отверстия для болтов) Рассмотрим пример: 5х112 — это значит 5 болтов, расположенных на окружности, с диаметром 112 в миллиметрах.

Зачем знать разболтовку

Знать эти параметры нужно вот зачем. Мы устанавливаем диск на ступицу и затягиваем крепёжные гайки с усилием 62–77 Нм чётко по требованиям завода. Однако при установке диска производитель оставляет некоторый зазор между шпилькой и посадочным отверстием, то есть, шпилька и отверстие имеют определённый зазор, который при затяжке выбирается конусными гайками и конусными отверстиями на дисках.

Если же нам попадётся диск с разболтовкой 5х140,5, разницу в миллиметр на глаз мы не ощутим. При этом колесо может нормально одеться на шпильки. Однако в тот момент, когда мы начнём затягивать гайки, точно по конусу затянется только одна из пяти, а остальные будут либо недожаты, либо колесо установится с небольшим перекосом. Чем это может закончиться, понятно — вибрация колеса на скорости, вероятность откручивания диска на ходу. Заметьте, это из-за одного миллиметра несовпадения в параметре PCD.

Определение разболтовки

Очень часто автовладельцам приходится самим определять разболтовку дисков. Если количество крепежных болтов определить сможет каждый, то диаметр окружности их расположения установить гораздо тяжелее.

Рассмотрим более понятный способ расчета. Для наглядности смотрите на рисунок. Итак, нам необходимо узнать величину А. Берем штангенциркуль и измеряем расстояние между стенками соседних отверстий. Теперь к этому числу суммируем диаметр самого крепёжного отверстия. В результате получилась дистанция между центрами соседних отверстий. Формулы используются зависимо от числа отверстий на диске. Итоговая величина В является PCD.

Итоговая величина В является PCD

Разболтовка дисков считается фактором, которой тем или иным образом влияет на безопасность движения. Вот почему не нужно им пренебрегать. Если соответствия не будет, то колесо неточно установится по оси и как результат не получится требуемый момент затяжки. И может визуально заметить отклонения от нормы крайне сложно, но при езде у такого колеса будет увеличенное биение. По истечении какого-то времени это деформирует детали рулевого механизма, а также подвески. Бывают и такие случаи, когда при езде полностью откручивается колесо.

Есть такие автолюбители, которые подгоняют разболтовку диска, у которого диаметр (PCD) чуточку больше исходного. В таком случае для установки применяют специальные центровочные кольца. Данная методика имеет своих приверженцев и противников. Не следует проводить эксперименты, если не уверены в безопасности движения. Поскольку в случае неудачи никакая роскошь внешнего вида не стоит полученных потерь.

Величина вылета диска

Вылет является одним из важнейших критериев для подбора дисков. Он определяет расстояние между вертикальной осью симметрии диска и плоскостью соприкосновения диска к ступице.

Вылет определяет расстояние между вертикальной осью симметрии диска и плоскостью соприкосновения диска к ступице

Дисковый вылет бывает:

  • положительным (вертикальная ось диска расположена сзади привалочной плоскости);
  • нулевым (ось диска накладывается на привалочную плоскость);
  • отрицательным (ось диска располагается спереди привалочной плоскости).

Параметры вылета дисков строго регламентированы заводом-изготовителем автомобиля, и напрямую связаны с кинематикой подвески. Изменение штатной величины вылета допускается не более чем на 5 мм.

Разболтовка дисков

Если у вас есть знакомые или родственники, которые хорошо разбираются в автомобилях и во всех тонкостях его строения, то разболтовка колесных дисков не будет проблемой, так как вы сможете обратиться за помощью к ним. Однако в большинстве случаев делать это приходиться самостоятельно. Первый параметр, то есть количество болтов крепления, определить можно будет очень легко, посмотрев непосредственно на диск. Однако с другим показателем (диаметром области их расположения) могут возникнуть трудности.

Для того чтобы правильно определить разболтовки колесных дисков, нужно использовать следующий метод. Берем штангенциркуль и отмеряем расстояние (А) между стенками отверстий, которые располагаются по соседству. После этого к ним нужно прибавить диаметр непосредственно отверстия, используемого для крепления. В результате цифра, которая у вас получиться будет означать расстояние от цента одного крепежного отверстия к другому. Полученные данные необходимо использовать в одной из следующих формул, в зависимости от количества отверстий:

  • B=A*1.155;
  • B=A*1.414;
  • B=A*1.702.

Полученная величина В и будет означать нужный нам показатель. В общем-то, выяснить какая разболтовка колесных дисков на вашем автомобиле не так уж и сложно.

Разболтовка так или иначе оказывает влияние на безопасность

Поэтому не стоит обделять вниманием этот параметр, и всегда четко определяйте его. Если разболтовка колесных дисков будет отклоняться от нормы, то вы просто не сможете его нормально закрепить и затянуть

А это чревато серьезными последствиями, которые могут привести к дорожно-транспортному происшествию.

Проводить самостоятельные расчеты очень важно, так как «на глаз» вы не увидите, что колесо стоит не так, но во время движения его поведение будет ненормальным. Самым безобидным последствием является разрушение рулевой системы или каких-либо элементов подвески

А в некоторых ситуациях диск может отвалиться на ходу. Некоторые водители использует так называемые центровочные кольца. Они позволяют подогнать разболтовки колесных дисков под нужный размер. Такой способ существует и это факт, но пользоваться ним или нет – решать только вам. Наше мнение таково – внешний вид никак не должен вредить эксплуатационным качествам. Поэтому любой эксперимент должен быть обдуманным и оправданным.

Помимо этого хочется добавить, что какие бы диски вы не купили, они должны быть крепкими, надежными и легкими, так как на них постоянно действует нагрузка разной силы. Они должны выдерживать вес автомобиля. Проведение правильной балансировки – это залог успеха, который сохранит диски и автомобиль в хорошем состоянии. Для наглядности ниже будет представлена таблица, в которой указаны данные разболтовки колесных дисков.

Модель автомобиля Разболтовка
Alfa Romeo Alfa Romeo 33, 4 x98 30…38, 58.5
Alfa Romeo 155 (nuo 1995.05) 4 x 98, 30…35, 58.0
Aston Martin Aston Martin Modelis P.C.D.ET C.B.
Aston Martin Volante 5?154.95, 71.4
100 (iki 1992 m.) 4×108 35…42, 57.0
A8, V8 5 x 112, 35, 57.0
AudiTT 5×100 28…30, 57.0
3 serija (E46) 5×120 35…42, 72.5
8 serija (E31) 5×120 18…20, 72.5
Deawoo Daewoo Lanos 4×100 38…42, 56.5
Daewoo Racer 4×100 38…42, 56.5
Honda Honda Concerto 4×100 35…38, 56.0
Honda Prelude (iki 1992 m.) 4×100 35…38, 56.0
Honda Shuttle 5×114.3 35…38, 64.0
Countach 5×120, 70.0
Miura 5×120, 70.0
Rover Rover MGF 4×95.25 35…30, 56.6
Rover 3500 5×127, 58.0

Помните, что самый надежный вариант определения разболтовки колесных дисков – это консультация у продавцов или у производителя конкретной продукции. Таким образом, ошибка практически исключена. Однако, как говорится, доверяй, но проверяй. В нашей статье мы представили для вас способ определения разболтовки. Как уже было сказано, это очень важный параметр, который нужно учитывать.

ВСЕ О ДИСКАХ

Наука 2.0. Колесные диски

Выбор колёсных дисков

Проставки колесные Вектор для вылета колесных дисков

Проставка, адаптер на ступицу

Параметр «вылета»

В рассматриваемом примере показатель «выноса» равен 30. Это значит, что зазор между центром ширины колёсного диска и так называемой привалочной плоскостью составляет 30 миллиметров. Последний параметр являет собой плоскость, которой колёсный диск прижимается непосредственно к ступице. Отметим, что изделие будет иметь нулевой «вылет», если абсолютно совпадают. «Вынос» может считаться положительным, если отсутствуют точки пересечения двух упомянутых плоскостей. В случае если перевалочная плоскость переходит за будет отрицательным.

Немецкие концерны, которые производят колёса, обозначают параметр «выноса» символами ET. В рассматриваемом нами примере этот показатель является положительным (YE30). Отрицательный «вылет» будет обозначаться как ET-30 (с дефисом). Французские производители обозначают этот параметр как DEPORT. В остальных странах, как правило, применяют обозначение OFFSET.

Показатель «вылета» — не менее важен, чем разболтовка. Он обязательно должен учитываться при монтаже колёс. Если «вынос» имеет отрицательное значение — это может стать причиной выступа элемента наружу. В таком случае при повороте он будет упираться в колёсную арку. Положительный «вылет» предполагает преимущественное расположение диска внутри. Если не учесть соответствие «вылета», будет просто невозможно осуществить монтаж. Это связано с тем, что элементы подвески будут этому препятствовать.

Самостоятельные замеры

Многих интересует, как можно узнать самому разболтовку колёсных дисков. Это не настолько сложно, как некоторым может показаться. Но нельзя процедуру назвать и чрезвычайно лёгкой. Определённые знания и навыки обращения с инструментами вам обязательно пригодятся

Важной составляющей измерений является проверка расстояния, которое отделяет одно окошко от другого. Чтобы это сделать, можно воспользоваться обычной линейкой, либо же более сложным в обращении штангенциркулем

Второй инструмент позволяет получить точные размеры, в то время как линейка предусматривает незначительную погрешность. Сами замеры выполняются двумя способами. Это делается между:

  • соседними отверстиями;
  • наиболее удалёнными друг от друга отверстиями.

Соседние окошки

Этот показатель определяют с учётом того, какие размеры имеет окружность, где располагается центр прорези под крепёжные колёсные болты. Чтобы получить результаты замеров диаметра, можно воспользоваться простой линейкой, либо же взять на вооружение специальные таблицы совместимости. Вам следует с помощью инструмента замерить расстояние, которое разделяет два соседствующих между собой болта. Далее полученный результат умножают на коэффициент. Последний напрямую зависит от того, сколько отверстий имеется под крепление колеса. Если отверстий три, то коэффициент составит 1,155. Если машина предусматривает использование 4 отверстий, тогда применяют в формуле расчёта коэффициент 1,414. Предположим, что после измерения расстояния между соседними отверстиями вы получили значение 63,5, а на машине используется 5 болтов крепления. Тогда вы умножаете 63,5 на коэффициент 1,701. В итоге выходит 108. Здесь не так сложно разобраться в том, как проверить разболтовку, если иметь таблицы коэффициентов перед глазами, а также уметь управляться с обычной линейкой или штангенциркулем.

Дальние окна

По дальним отверстиям также можно самостоятельно определить разболтовку колёсного диска. Следует разобраться, как её рассчитать, и что для определения понадобится автовладельцу. Самым простым считается измерение дисков, которые предусматривают использование чётного количества крепёжных отверстий, то есть 4, 6 или 8 для легковых авто. Измеряемое расстояние, которое проверяется между противоположно расположенными окошками, является значением PCD. Если у диска применяется 5 болтов для крепления, следует выполнить замеры между 2 окошками, которые не соседствуют друг с другом. Полученное значение умножается на коэффициент 1,051, что и позволяет добиться окончательного результата.

Ступичное окно и его диаметр

Значения центральных ступичных окон автомобилей указываются в специальных таблицах и в полной формуле для определения разболтовки. Если же у вас перед глазами отсутствуют таблицы и информацию получить не удаётся, всегда есть возможность выполнить замеры своими руками. Тут есть свои рекомендации относительно того, как измерить разболтовку колёсных дисков

Это важный размер колеса при определении полной разболтовки, потому ему стоит уделить внимание. Замеры делаются обычной линейкой или штангенциркулем

Хотя в определённых ситуациях подручные инструменты не помогут, поскольку на некоторых автомобилях центральное отверстие характеризуется неправильной формой.

Чтобы не допускать ошибок, лучше сразу воспользуйтесь сводными таблицами. Это позволит вам максимально точно разобраться в разболтовке и купить подходящие диски на свой автомобиль. Не последнюю роль в определении разболтовки играет вылет дисков. Вылетом называют отношение вертикальных осей симметрии дисков относительно мест соприкосновения со ступицей. Вылет бывает нулевым, отрицательным и положительным. В теории устанавливать диски с неправильным подбором по этой характеристике можно. То есть комплект может встать на свои места. При этом вы нарушите правильную работу подвески машины, из-за чего транспортное средство станет потенциально очень опасным.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Драйвер
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
