Как работает система охлаждения двигателя автомобиля. состав системы охлаждения

Насос охлаждающей жидкости

Для разборки насоса: — отсоедините корпус насоса от крышки; — закрепите крышку в тисках, используя прокладки, и снимите крыльчатку валика съёмником А.40026; — снимите ступицу шкива вентилятора с валика при помощи съёмника А.40005/1/5; — выверните стопорный винт и выньте подшипник с валиком насоса; — удалите сальник из крышки корпуса.

Проверьте осевой зазор в подшипнике (не должен превышать 0,13 мм при нагрузке 49Н (5 кгс)), особенно если отмечался значительный шум насоса. При необходимости подшипник замените. Сальник насоса и прокладку между насосом и блоком цилиндров при ремонте рекомендуется заменять. Осмотрите корпус и крышку насоса деформации или трещины не допускаются

Сборка насоса: — установите оправкой сальник, не допуская перекоса, в крышку корпуса; — запрессуйте подшипник с валиком в крышку так, чтобы гнездо стопорного винта совпало с отверстием в крышке корпус насоса; — заверните стопорный винт подшипника и зачеканьте контуры гнезда, чтобы винт не ослабевал; — напрессуйте с помощью приспособления А.60430 на валик ступицу шкива, выдержав размер 84,4+0,1 мм. Если ступица из металлокерамики, то после снятия напрессовывать только новую; — напрессуйте крыльчатку на валик с помощью приспособления А.60430, обеспечивающего технологически зазор между лопаткам крыльчатки и корпусом насоса 0,9-1,3 мм; — соберите корпус насоса с крышкой, установите между ними прокладку.

Жидкостная система охлаждения

Жиддкостная система охлаждения более инерционна, двигатель медленно прогревается, но и медленно остывает. Кроме того, большая теплоемкость охлаждающей жидкости обеспечивают интенсивный и равномерный теплоотвод и меньшую температуру деталей.

Теплота, отводимая от двигателей, используется для подогрева впускного трубопровода и улучшения смесеобразования, а также для отопления кабины или салона автомобиля в холодную погоду.

Приборы системы охлаждения:

радиатора 3, вентилятора 1, жидкостного насоса 8, рубашки охлаждения блока цилиндров, рубашки охлаждения головки блока цилиндров, термостата 10, патрубков 6,17 шлангов 9, расширительного бачка, приборов контроля температуры жидкости 13, сливных краников 18, 19.

ДВО проигрывает жидкостной системе за счет перегревов

Это не истина в последней инстанции. На самом деле температурные характеристики, наоборот, следует считать преимуществом. Естественно, за счет пониженной теплопроводности воздух просто не сможет так быстро отводить тепло, как в системах с антифризом.

Но разница между температурой на цилиндрах и температурой внешних сред значительно больше, чем между жидкостью и стенками блока и ГБЦ. Погода в меньшей степени способна влиять на температурный режим охлаждения. Двигатели с жидкостной системой имеют повышенный риск перегрева летом. Особенно это актуально в жаркий знойный день. Также владельцы могут столкнуться с проблемой, почему включается вентилятор охлаждения на холодном двигателе. В «воздушниках» такого нет.

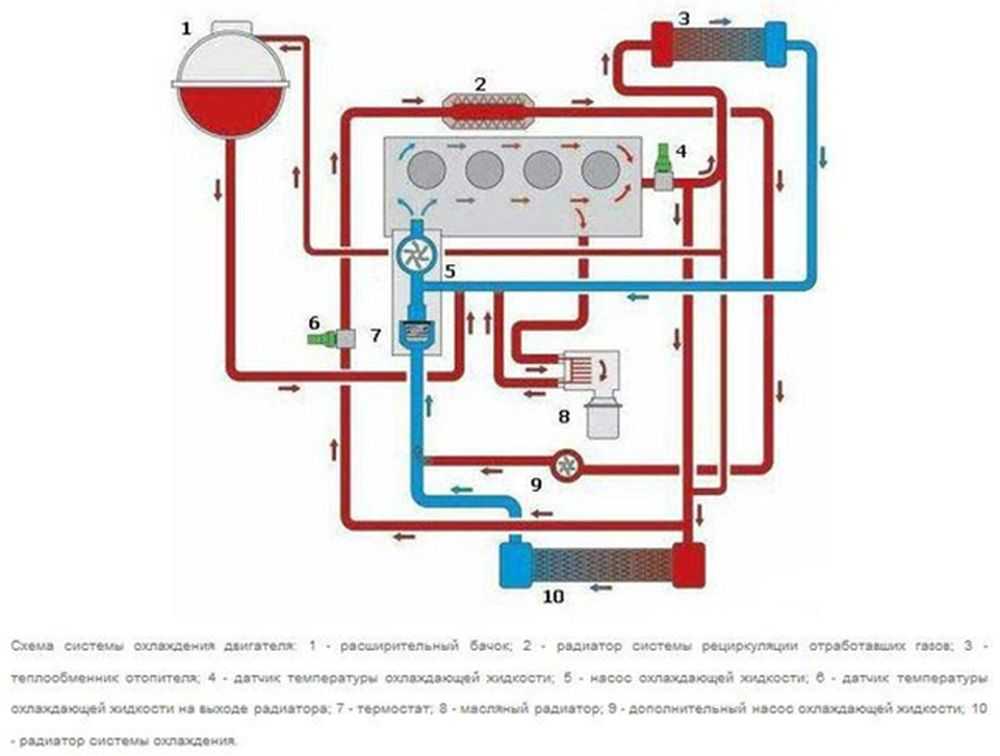

Структура жидкостной системы охлаждения двигателя

К основным составляющим жидкостной системы охлаждения ДВС относятся следующие детали:

«водяная рубашка» двигателя
вентилятор;
радиатор;
помпа (центробежный насос);
термостат;
бачок расширительный;
теплообменник отопителя;
составляющие элементы управления.

Водяная рубашка двигателя – это плоскость между стенками агрегата в тех местах, которым требуется охлаждение.

Радиатор системы охлаждения – это механизм, который предназначен для отдачи созданного работой двигателя тепла. Узел представляет собой конструкцию из многих изогнутых алюминиевых трубой, которые также имеют дополнительные ребра, способствующие большей теплоотдаче.

Вентилятор используется для ускорения циркуляции воздуха, обволакивающего радиатор. Вентилятор включается при граничном нагревании охлаждающей жидкости.

Центробежный насос (другими словами – помпа) обеспечивает беспрерывное движение жидкости во время работы двигателя. Привод для помпы может быть разным: ременной, например, или шестеренный. На авто с турбированными двигателями часто устанавливают добавочные насосы, которые способствуют циркуляции жидкости и запускаются из блока управления.

Термостат – это устройство в виде биметаллического (или электронного) клапана, расположенного между входным отверстием радиатора и «рубашкой охлаждения». Этот прибор обеспечивает нужную температуру жидкости, служащей для охлаждения ДВС. Когда мотор остывший, термостат закрыт, поэтому принудительная циркуляция остужающей жидкости проходит внутри двигателя, не затрагивая радиатор. В момент нагревания жидкости до граничной температуры клапан открывается. В этот момент система начинает функционировать во всю свою мощь.

Расширительный бачок используется для заливания охлаждающей жидкости. Этот узел компенсирует также изменение количества жидкости в системе во время изменения температуры.

Радиатор отопителя – механизм, предназначенный для подогрева воздуха в салоне транспортного средства. Его рабочая жидкость набирается непосредственно возле входа в «рубашку» мотора.

Главным элементом координации системы охлаждения ДВС есть датчик (температурный), электронный блок управления, а также исполнительные устройства.

Общие сведения

Сгорание топлива в цилиндрах двигателя сопровождается огромным выделением тепловой энергии, и только 25–40% от ее объема считается полезной составляющей. Температура газов в камере сгорания автомобильного силового агрегата может достигать 1900–2400°C. Проектируемое среднее значение этого параметра должно составлять 650–920°C. Дальнейшее увеличение теплового режима может нанести вред силовому агрегату. Поэтому лишние 60% тепла необходимо удалить из подкапотного пространства.

Перегрев двигателя может привести к следующим последствиям:

1. Увеличение силы трения в местах контакта соприкасающихся деталей. 2. Повышенный износ элементов конструкции. 3. Уменьшение допустимого теплового зазора между рабочими элементами. 4. Воспламенение моторного масла и др.

Для поддержания теплового баланса двигателя и эффективного отвода лишнего тепла в атмосферу предусмотрена система охлаждения. В задачи системы входит не только защита агрегата от перегрева. Чрезмерный отвод тепла также отрицательно сказывается на работе мотора: увеличивается вязкость масла, повышается коэффициент трения, влияющий на величину износа трущихся поверхностей.

Температура ОЖ, а значит и тепловой баланс двигателя должны находится в границах 85–95°C. Тип структуры, ее конструктивные особенности зависят от мощности и условий эксплуатации мотора.

О принципе работы системы

Коснемся этого вопроса поверхностно, поскольку более подробно он описывается в материале «схема циркуляции охлаждающей жидкости». Теплообмен осуществляется антифризом, который циркулирует по всей системе под давлением. Оно создается работой водяного насоса.

Когда мотор еще холодный, то движение антифриза происходит по малому кругу. В этом процессе еще не принимает участия радиатор. Именно таким образом удается быстрее достичь требуемого температурного режима для силового агрегата. Когда температура достигает нужной точки, открывается термостат, начиная движение антифриза по большому кругу с заходом в радиатор.

Процесс охлаждения становится более интенсивным, потому что принимает участие та рабочая жидкость, которая находится в радиаторе и ранее не была использована. Для снижения температуры в самом радиаторе применяется атмосферный воздух из окружающей среды.

Охлаждающая жидкость для авто: как выбрать

Несмотря на то, что в стране действует государственный стандарт на незамерзающие жидкости – ГОСТ 28084-89, ориентироваться на его требования не следует. К сожалению, этот документ во многом устарел. В частности, некоторые из присадок, которые использовались при изготовлении антифриза раньше, сегодня не применяются.

Важно! С 2016 года для жидкостей, произведенных на основе гликолей, которые могут использоваться в автомобилях, эксплуатирующихся в легких условиях, в стране действует новый стандарт —ГОСТ 33591-2015. Не стоит слепо доверять и размещенной на этикетке информации, что продукт разработан с учетом требований определенных автопроизводителей

Часто подобная формулировка является лишь рекламным ходом

Не стоит слепо доверять и размещенной на этикетке информации, что продукт разработан с учетом требований определенных автопроизводителей. Часто подобная формулировка является лишь рекламным ходом.

Единственное, что должно быть важно для автолюбителя — рекомендации изготовителя автомобиля. Эту информацию можно найти в технической документации на транспортное средство

Именно производитель по итогам испытаний конкретных видов жидкостей выдает допуск на использование этого продукта в системе охлаждения. Охлаждающая жидкость для авто вносится в перечень рекомендованных. Компания, ее выпускающая, указывает полученный допуск на упаковке.

Особенности выбора масла

Есть мнение, что нужно использовать специальное масло для двигателей с воздушным охлаждением. И это так. Дело в том, что температура нагрузки на детали поршневой группы в двигателях с воздушным охлаждением значительно выше, чем у агрегатов с водяным.

В основе этих специальных масел чаще всего лежат полиальфаолефиновые масла грубой очистки на базе минеральной или синтетической природы. К этому комплексу применен комплект присадок, обеспечивающих надежную защиту двигателя, противостоящих залеганию колец, улучшающих энергосбережение. В любых маслах уже имеются добавки, которые эффективно защищают агрегат от заклинивания за счет устойчивой базовой формулы.

История создания

С изобретение двигателей внутреннего сгорания, начали думать как этот двигатель охлаждать. Первым автомобилем, на котором установили радиатор охлаждения является авто Benz Velo. Бенз Вело начали продавать в 1886 году. Далее, Вильгельм Майбах начал усовершенствовать охлаждающее устройство и придумал конструкцию с сотами. Такой радиатор со сотами установили на машину Mercedes 35HP. Со времен первой модели Мерседеса 35НР с охлаждающим радиатором, конструкция радиаторов сильно не менялась, кроме геометрии и некоторых доработок.

За счет эффекта термосифона жидкость охлаждения попадала в радиатор. В термосифоне происходит следующие физические явления: если вода нагревается, значит плотность ее уменьшается. Вода с уменьшенной плотностью поднимается вверх. Нагретая жидкость, которая поднималась вверх, оказывалась в устройстве проходя через верхний патрубок.

А в самом радиаторе температура жидкости уменьшалась, а плотность увеличивалась. Прохладная утяжеленная жидкость опускалась вниз и через патрубок заходила в рубашку охлаждения ДВС.

Основной минус радиатора с термосифоном в том, что такое устройство плохо начало справляться с охлаждением моторов повышенной мощности. Далее, конструкторы изобрели помпу для поддержания циркуляции в двигателях любых мощностей.

Особенности устройства

Насос охлаждающей жидкости центрального типа, приводится в действие от шкива коленчатого вала клиновидным ремнём. Вентилятор имеет четырёхлопастную крыльчатку, которая крепится болтами к ступице шкива, приводится в действие от ремня привода насоса. Термостат с твёрдым чувствительным наполнителем имеет основной и перепускной клапаны. Начало открытия основного клапана при температуре охлаждающей жидкости 77-86°С, ход основного клапана не менее 6 мм. Радиатор — вертикальный, трубчатопластинчатый, с двумя рядами трубок и стальными лужеными пластинами. В пробке заливной горловины имеются впускной и выпускной клапаны.

Авторемонт

Процесс сгорания топливной смеси в цилиндрах двигателя сопровождается высвобождением большого количества тепла, которое нагревает двигатель. Если не охлаждать двигатель во время работы, то через несколько минут его температура превысит критическую, и он разрушится. Чтобы этого не произошло, в автомобиле применяется система охлаждения двигателя.

Состав системы охлаждения двигателя:

охлаждающая жидкость (тосол или антифриз);
радиатор;
вентилятор;
термостат;
водяной насос (помпа);
соединительные патрубки;
расширительный бачок;
отопитель салона.

Водяной насос (помпа) начинает работать вместе с двигателем. Как только двигатель заработал, вращающиеся лопасти помпы заставляют охлаждающую жидкость циркулировать по малому кругу системы охлаждения (минуя радиатор). Это надо для того, чтобы двигатель как можно быстрее прогрелся и вышел на свою рабочую температуру.

Когда температура охлаждающей жидкости работающего двигателя достигла рабочего значения, открывается термостат и охлаждающая жидкость начинает циркулировать по большому кругу — через радиатор.

Охлаждающая жидкость (тосол, антифриз) подается в радиатор через верхний патрубок, проходит сверху вниз по его сотам, и через нижний патрубок (уже охлажденная жидкость) подается обратно в рубашку двигателя.

Когда температура охлаждающей жидкости поднимается к верхним значениям (100 °C и более), включается вентилятор, который усиливает поток воздуха через решетку радиатора и увеличивает эффективность охлаждения. На старых машинах вентилятор соединен жестко ремнем с валом помпы и вращается постоянно.

Чтобы жидкость в системе охлаждения не замерзала при низких температурах и не закипала при 100 °C, применяются специальные охлаждающие жидкости: тосол или антифриз. Эти жидкости содержат этиленгликоль или пропиленгликоль — химические соединения, не дающие воде замерзать. Кроме того, охлаждающие жидкости содержат ингибиторы ржавчины, коррозии и вспенивания, что предотвращает образование ржавчины на металлических поверхностях двигателя и радиатора, смазывает водяной насос и не дает жидкости вспениваться, циркулируя по системе.

ВНИМАНИЕ! Не используйте в качестве охлаждающей жидкости воду!!!!. Вода — довольно агрессивная среда, которая быстро разрушает все металлические детали системы охлаждения

При нагреве охлаждающая жидкость расширяется и увеличивается в объеме. Поскольку система охлаждения является герметичной, то излишки охлаждающей жидкости выталкиваются в расширительный бачок, который соединен гибким шлангом в горловиной радиатора. Когда охлаждающая жидкость остывает, она опять подается в систему охлаждения через нижний патрубок расширительного бачка. Расширительный бачок служит также для залива и долива охлаждающей жидкости в систему охлаждения. При открытии крышки расширительного бачка надо быть очень осторожным, т.к. горячие пары могут ошпарить вашу руку.

В салоне автомобиля находится еще один небольшой радиатор, спрятанный под торпедо, который принято называть отопителем салона автомобиля, или просто — печкой. В холодное время года водитель открывает заслонку печки, и нагретая охлаждающая жидкость начинает циркулировать через теплообменник, нагревая воздух в салоне автомобиля.

Система охлаждения довольно проста и при нормальной работе не требует какого-либо обслуживания. Если утечек охлаждающей жидкости нет, то можно спокойно ездить пару лет. Раз в два года рекомендуется полностью менять охлаждающую жидкость в системе охлаждения автомобиля. Также, надо следить за состоянием резиновых патрубков, поскольку резина со временем пересыхает и растрескивается. Очень будет неприятно, если в дороге вдруг произойдет разрыв патрубка — дальнейшее движение будет практически невозможно. Поэтому, имеет смысл через 5-6 лет проводить полную замену всех резиновых патрубков на новые.

В начало страницы

Процесс промывки

В первую очередь, перед промывкой сливается вся охлаждающая жидкость через выпускную пробку на радиаторе, расположенную в самом низу, и на блоке цилиндров для удаления остатков.

После слива пробки заново закручиваются и в расширительный бачок заливается вода с лимонной кислотой или лучше специальная очищающая жидкость.

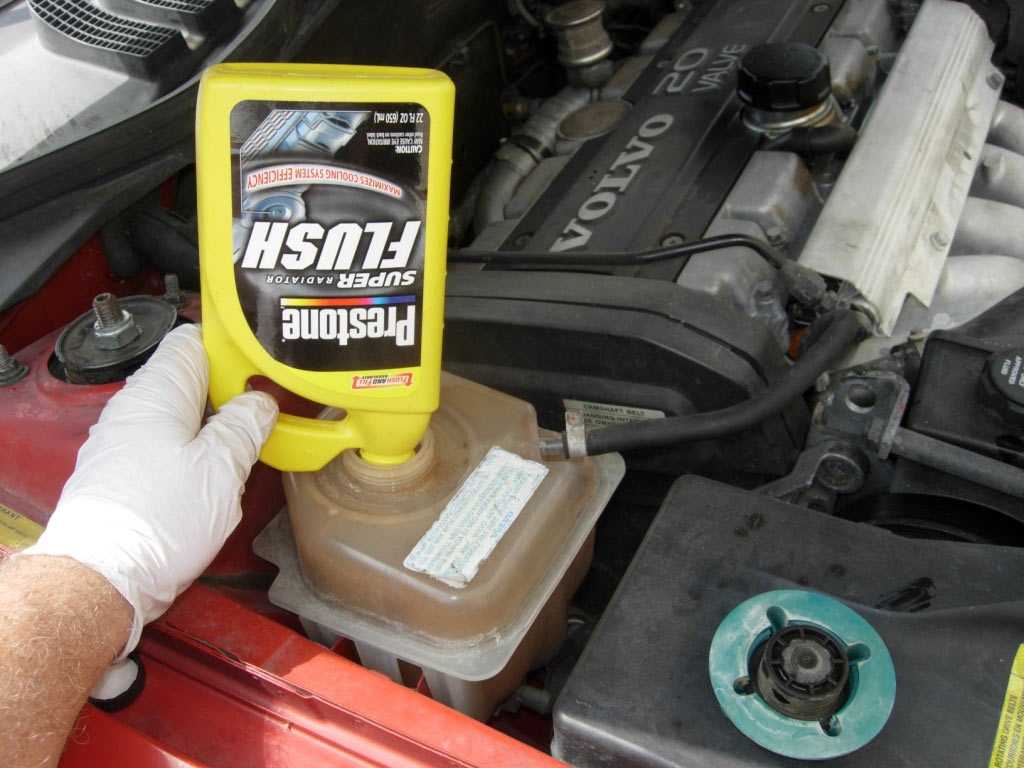

Процесс заливки очистителя PRESTONE Super Radiator Flush в расширительный бачок

Далее, двигатель запускается и работает в холостом режиме на протяжении 15 минут. При этом следует проследить за тем, чтобы открылся большой круг циркуляции. Также при промывке не стоит забывать о том, что салонная печка должна работать в режиме максимального обогрева. Когда агрегат остыл жидкость можно слить, открыв пробки радиатора и блока цилиндров. Этот процесс рекомендуется повторять до тех пор, пока при сливе не будет вытекать чистая жидкость без видимых загрязнений.

Залив новой охлаждающей жидкости можно проводить сразу же после окончания промывки. Наливать тосол или антифриз в расширительный бочок следует аккуратно и медленно во избежание образования воздушных пробок в системе.

При заливке антифриза или тосола воспользуйтесь воронкой — это позволит избежать попадания охлаждающей жидкости на детали двигателя

Когда бачок заполниться почти полностью его нужно закрыть и запустить ДВС на несколько минут чтобы жидкость равномерно распространилась по системе. Далее, после отключения агрегата, тосол или антифриз доливаются до уровня между отметками максимума и минимума на бочке.

В заключение стоит сказать, что принципиальной разницы в использовании тосола или антифриза нет. Однако во многих странах мира автопроизводители давно перестали использовать тосол, поскольку его эффективность несколько ниже. Современный антифриз изготавливается с применением новейших технологий и в большей степени защищает двигатель от перегрева, а магистрали системы охлаждения от загрязнения.

Антифриз для автомобиля

Антифризы – это морозоустойчивые жидкие растворы, предназначенные для регулирования термического состояния двигателя, и сохраняющие свои эксплуатационные характеристики на протяжении всего срока службы. Основным преимуществом охлаждающих жидкостей является их способность в момент кристаллизации превращаться в пластичную массу, которая при расширении не разрушает каналы рубашки охлаждения.

Основой для производства антифризов служат одно- и двухатомные спиртовые соединения:

• этиленгликоль; • пропиленгликоль; • соли органических карбоновых кислот.

Для придания перечисленным веществам морозостойкости, их смешивают с дистиллированной водой и модифицирующими присадками. Применение модификаторов обусловлено приданием антифризу специальных свойств с учетом технических требований, предъявляемых к автомобилю в период эксплуатации. Тип добавок и их структурные составляющие определяют сферу использования ОЖ.

В зависимости от материала, на базе которого изготавливались реагенты, они делятся на три вида:

1. Органические. 2. Гибридные. 3. Неорганические.

Охлаждающие смеси на основе неорганических веществ – это составы с пакетом присадок, в которых присутствуют соли силикатных соединений. Примером низкозамерзающих жидкостей этой группы служит – Тосол. Применение «Тосола» допускается только для старых моделей автомобилей, укомплектованных медным радиатором.

Жидкость не рекомендуется применять для моторов, корпус и радиатор которых изготовлен из алюминиевых сплавов. Кроме того, ОЖ с неорганическими присадками быстро теряют свои свойства. Результатом таких изменений могут быть: помутнение раствора, появление осадка, кислотные или щелочные отложения на внутренних поверхностях рубашки охлаждения блока цилиндров.

Хорошей заменой неорганическим смесям служат карбоксилатные антифризы, изготовленные на основе производных органических карбоновых кислот. Отличие таких растворов в том, что они создают защитную пленку не по всей поверхности, а только на участках, где активно коррозионное воздействие. Это свойство жидкостей позволяет сократить расход модификаторов и тем самым увеличить срок использования ОЖ.

Средний вариант между органическими и неорганическими смесями занимают жидкости, изготовленные по гибридной технологии. Набор добавок у таких композитов может включать как соли силикатов, фосфатов, аминов, так и соли органических кислот.

Охлаждающие жидкости производятся в форме готовых к применению растворов, тарой для них служат емкости, изготовленные из химически стойких полимерных материалов. Отдельный вид антифриза составляют концентрированные составы, которые для приведения в рабочее состояние необходимо разбавить дистиллированной водой. Соотношение веществ рассчитывается заводом изготовителем и указывается на тыльной стороне резервуара.

Для удобства применения смесей, отличающихся между собой свойствами, их принято окрашивать в разные цвета. У каждого из производителей ОЖ может быть своя цветовая гамма, поэтому совпадение колера жидкости не может служить показателем совместимости растворов.

Принцип работы системы

Принцип функционирования системы охлаждения двигателя (и бензинового, и дизельного) весьма прост и основан на целенаправленной циркуляции охлаждающей жидкости. Охлаждающая жидкость, забирая тепло у деталей двигателя (в рубашках охлаждения), под воздействием давления, создаваемого водяным насосом, начинает циркулировать по системе, осуществляя теплообмен.

Первоначально движение жидкости осуществляется при закрытом термостате по малому кругу, то есть без работы радиатора. Это делается для того, чтобы убыстрить процесс прогрева двигателя и доведения его до рабочей температуры. После возврата жидкости в рубашки охлаждения процесс циркуляции продолжается.

В том случае, когда температура достигает высоких показателей (в пределах 100 градусов), открывается термостат, и охлаждающая жидкость начинает двигаться по большому кругу, заходя в радиатор. Это сразу же остужает двигатель, ибо в систему охлаждения поступает жидкость, ранее не использовавшаяся (находившаяся в радиаторе). Сам радиатор охлаждается потоком атмосферного воздуха.

При необходимости (например, в холодное время года) охлаждающая жидкость через открытый кран отопителя заходит в «печку», где с помощью радиатора, с одной стороны, дополнительно остывает, отдавая избыточное тепло, а с другой, — обогревает воздух в салоне автомобиля.

Распространённые поломки термостата

Следующий шаг на пути к простой проверке термостата — знакомство с основными его неисправностями. Здесь тоже всё довольно легко, так как у столь простого узла может быть всего пять возможных поломок. Знать их полезно не только ради проверки, но и для понимания последствий той или иной неисправности. Тем боле, что некоторые из них могут привести к весьма дорогому ремонту.

Заклинивание в открытом состоянии

Эта неисправность термостата встречается чаще других. Заключается она в том, что клапан термостата в один прекрасный момент открывается полностью, и навсегда остаётся в таком состоянии. Происходит такое потому, что усилия пружины недостаточно, чтобы вернуть тарелку на своё исходное место. Как правило, причиной служит коррозия, накипь или твердение жидкости в капсуле.

Косвенные признаки заклинивания термостата в открытом состоянии:

Мотор долго не выходит на рабочую температуру даже в тёплое время года.
В морозы вообще не прогревается до нормы.
Печка либо еле греет, либо постоянно дует холодным воздухом.
Мощность двигателя снижается.
Расход топлива повышается.

Последствия поломки:

Ухудшается текучесть моторного масла.
Сокращается общий ресурс двигателя.
Автомобиль становится некомфортным в зимнее время года.

Если рассуждать в целом, то заклинивание термостата в полностью открытом положении — это не критически опасная поломка. Машина с ней может проездить долго и безотказно. Собственно говоря, много кто так и ездит, а о проверке термостата задумываются лишь с приходом холодов.

Заклинивание в закрытом состоянии

Это, пожалуй, самая опасная неисправность термостата. Когда охлаждающая жидкость остаётся «запертой» в малом контуре, перегрев двигателя неизбежен. Случается такое по нескольким причинам. Опять же, накипь и коррозия. А также капсула с жидкостью иногда перестаёт быть герметичной, и из-за этого не может выполнять свою работу

С такой поломкой проездить долго не получится, а потому очень важно всегда помнить о том, как её своевременно выявить

Косвенные признаки заклинивания термостата в закрытом положении:

Стрелка на панели приборов зашкаливает.
При наличии загораются соответствующие сигнальные лампы или ошибки.
Мотор может терять приёмистость, стабильность и даже глохнуть.
При работающей печке в салоне возможен едкий запах антифриза.
Белый пар из-под капота.

Последствия поломки зависят от того, на какой стадии она будет замечена. Если своевременно, то ничего страшного не произойдёт. Хотя и дальше ехать своим будет сложновато, а летом практически невозможно. Если же заклинивание термостата в закрытом состоянии прозевать, двигатель попросту перегреется и либо заглохнет, либо сломается. В общем — опасная неисправность.

Преждевременное открывание или закрывание

У исправного термостата момент открывания и закрывания наступает при определённых температурах, «комфортных» для двигателя. Если же клапан срабатывает раньше времени, то показатели охлаждающей жидкости постоянно выходят за пределы оптимального диапазона. Поломка эта не такая страшная, как заклинивание в закрытом состоянии, тем не менее…

Когда термостат начинает приоткрываться или закрываться раньше времени:

Двигатель не прогревается до рабочей температуры, как положено.
Печка никогда не греет на максимум.
Чуть повышается расход топлива.

В принципе, ничего страшного. Но неприятно. Причиной такой неисправности чаще всего становится естественный износ термостата. Хотя иногда попадается брак, и он чудит описанным образом сразу «из коробки».

Позднее открывание или закрывание

В этом случае всё наоборот — двигатель регулярно, хоть и не критично, перегревается, а из печки воняет палёным антифризом. Причины поломки аналогичные. Естественный износ или брак. Сюда стоит также добавить неправильно подобранный термостат. Такое иногда случается, так как вполне реально найти для своей машины подходящий по размерам вариант. Устанавливается он легко (ну или с помощью небольшой доработки напильником), а вот температуры, при которых он открывается и закрывается — рассчитаны для другого двигателя.

Неполное открывание или закрывание

Крайне редко встречающаяся поломка. Опасна только в том случае, если термостат неполностью открывается. Понятно, что рано или поздно это приведёт к перегреву двигателя. Если же клапан закрывается неполностью, то будет почти то же самое, что и в случае преждевременного срабатывания. Поэтому повторяться не будем. Приступим к проверке.

Назначение и виды системы охлаждения

Температура газов в камере сгорания в момент воспламенения смеси превышает 2000°С. Такая температура при отсутствии искусственного охлаждения привела бы к сильному нагреву деталей двигателя и их разрушению. Поэтому необходимо воздушное или жидкостное охлаждение двигателя. При воздушном охлаждении не требуются радиатор, водяной насос и трубопроводы, отпадает опасность «размораживания» двигателя зимой при заправке системы охлаждения водой. Поэтому, не смотря на повышенную затрату мощности на приведение в действие вентилятора и затруднённый пуск при низкой температуре применяют воздушное охлаждение на лёгковых машинах и ряде зарубежных автомобилей.

Система охлаждения — жидкостная закрытого типа с принудительной циркуляцией жидкости, с расширительным бачком. Такая система заполняется водой или антифризом, не замерзающим при температуре до минус 40°С.

При чрезмерном охлаждении двигателя увеличиваются потери тепла с охлаждающей жидкостью, неполностью испаряется и сгорает топливо, которое в жидком виде проникает в поддон картера и разжижает масло. Это приводит к снижению мощности и экономичности двигателя и быстрому износу деталей. При перегреве двигателя происходят разложение и коксование масла ускоряющие, отложение нагара, вследствие чего ухудшается отвод тепла. Из-за расширения деталей уменьшаются температурные зазоры, увеличиваются трение и износ деталей, ухудшается наполнение цилиндров. Температура охлаждающей жидкости при работе двигателя должна составлять 85-100°С.

В автомобильных двигателях применяют принудительную (насосную) систему жидкостного охлаждения. Такая система включает рубашки охлаждения цилиндров, радиатор, водяной насос, вентилятор, жалюзи, термостат, сливные краники, указатели температуры охлаждающей жидкости.

Жидкость, циркулирующая в системе охлаждения, воспринимает тепло от стенок цилиндров и их головок и передаёт его через радиатор окружающей среде. Иногда предусматривается направление потока циркулирующей жидкости через водораспределительную трубу или продольный канал с отверстиями в первую очередь к наиболее нагретым деталям (выпуклые клапаны, свечи зажигания, стенки камеры сгорания).

В современных двигателях система охлаждения двигателя используется для подогрева впускного трубопровода, охлаждения компрессора и отопления кабины или пассажирского помещения кузова. В современных автомобильных двигателях применяют закрытые системы жидкостного охлаждения, сообщающиеся с атмосферой через клапаны в пробке радиатора. В такой системе повышается температура кипения воды, закипает вода реже и меньше испаряется.

Жидкостная система охлаждения

Приборы системы охлаждения:

Доработка системы охлаждения автомобиля «Лада Калина»

Учитывая тот факт, что у владельцев «Калины» такая проблема не редкость, можно предположить, что это просчёт тольяттинских инженеров. Исправлять данную неточность разработки придётся владельцу.

Сливаем ОЖ.
Демонтируем и устанавливаем заглушку на широкий патрубок, который подсоединяется к нижней части расширительного бачка.
В нижний шланг печки устанавливаем тройник.
Устанавливаем подходящий по размеру шланг, который одним своим концом присоединяется к тройнику, а вторым – к нижней части расширительного бачка.
Устанавливаем заглушку в обратную магистраль подогрева дроссельной заслонки, а на её место устанавливаем дополнительный шланг.
В верхней части расширительного бачка необходимо установить дополнительный штуцер, к которому нужно прикрепить патрубок для подогрева дроссельной заслонки. Также существует вариант, который не требует врезания дополнительного штуцера. Для этого нужно соединить новую магистраль с верхним патрубком расширительного бачка посредством тройника.
Заливаем ОЖ немного выше максимальной отметки, заводим мотор и прогреваем до включения вентилятора.
Выгоняем воздух из системы, продавливая все магистрали, и при необходимости доливаем ОЖ до уровня.

Данный вариант доработки будет препятствовать образованию воздушной пробки, а при попадании воздуха в ходе планового ремонта его удаление не составит особого труда. После проведения такой модернизации возможен небольшой негативный эффект в виде долгого прогрева мотора. Но несомненными плюсами станут хорошо греющая печка и отсутствие воздушных пробок.
