Пневматическая подвеска

Комплектующие пневмоподвески

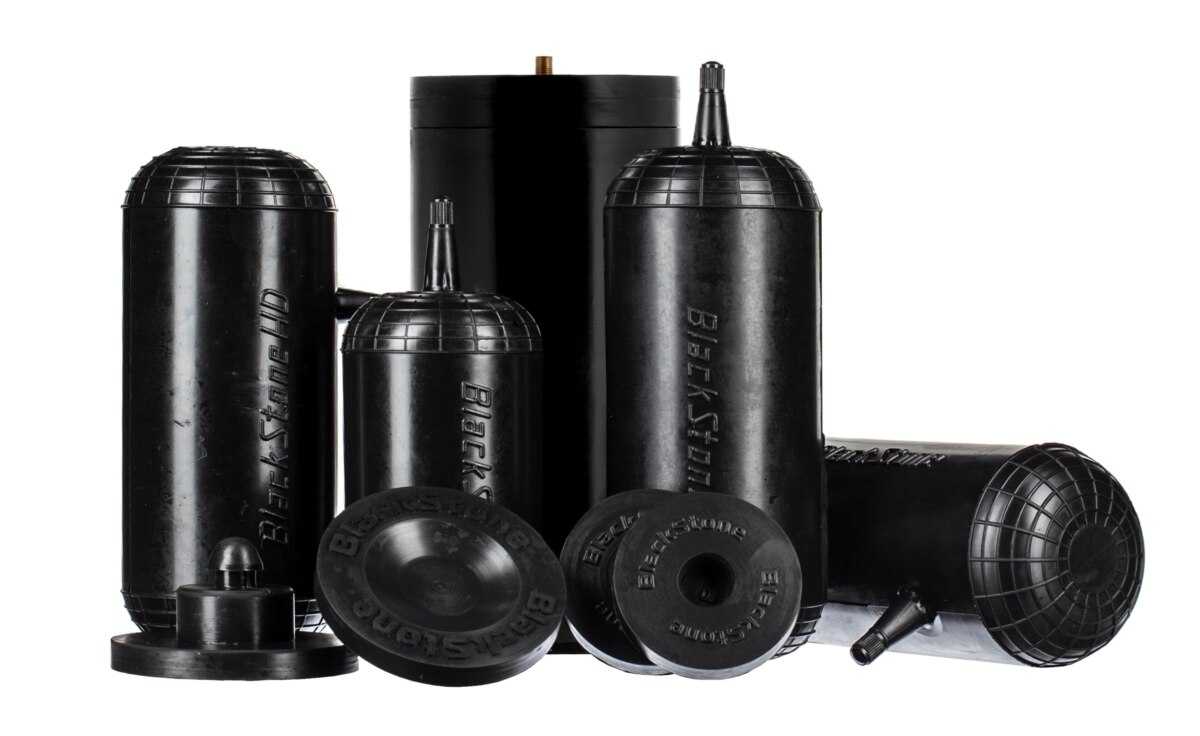

  1. Пневмоподушки(бублики либо рукава)

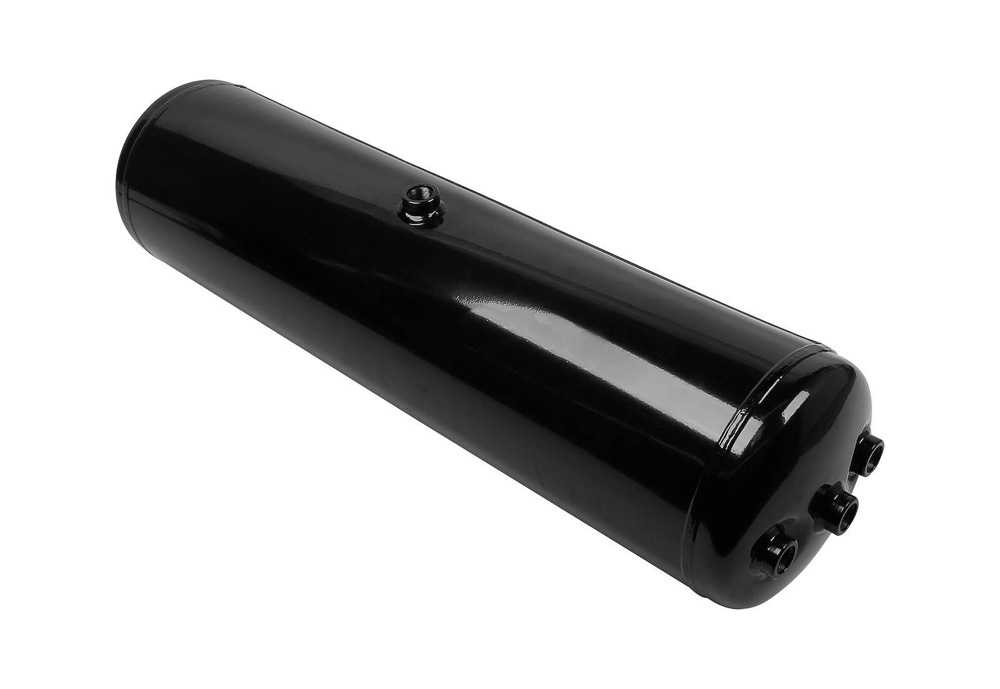

  2. Ресивер(оптимальным является 12 литров)

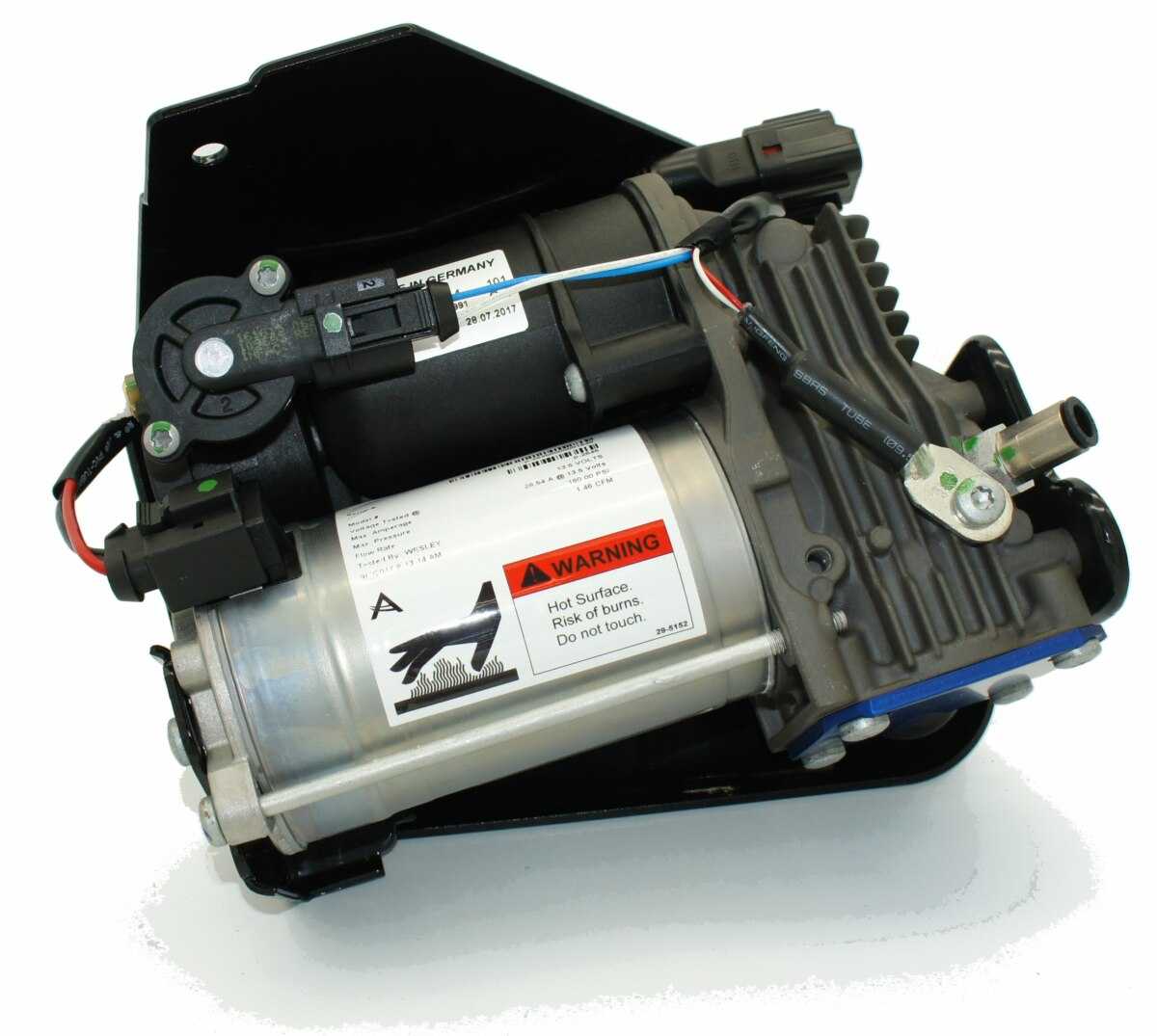

  3. Компрессор(исходя из множества отзывов на сегодняшний день оптимальным считается модель Berkut r20)

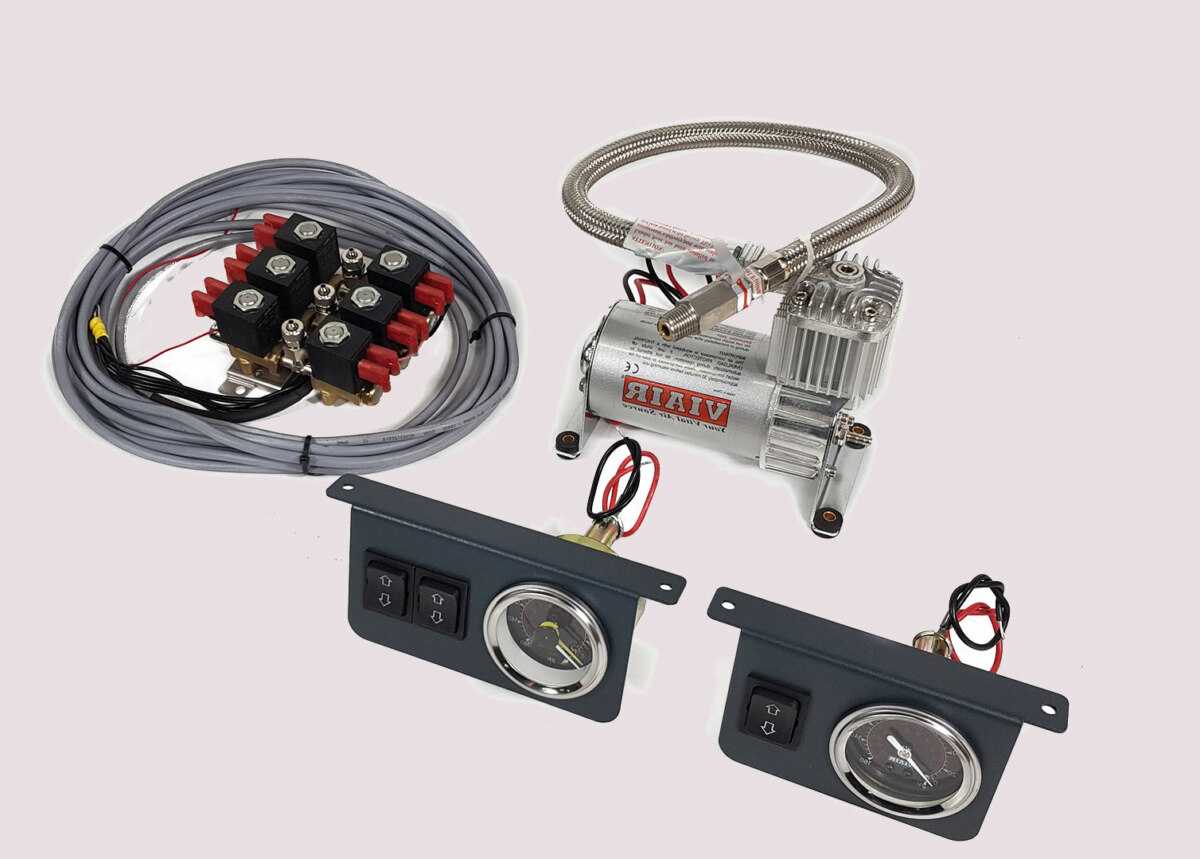

  4. Пульт  управления — устройство с помощью которого вы сможете поднимать и занижать клиренс автомобиля, проще говоря это головное устройство которое отвечает за функции распределения сигналов на клапана. На сегодняшний день имеется множество выборов готовых пультов как под двух так и под четырехконтурную подвеску, с различными функциями от самых простых до более сложных беспроводных
  5. Блок клапанов — отвечает за подачу и сброс давления в системе. Можно изготовить своими руками либо купить уже готовый комплект.
  6. Манометры — необходимы для регулирования давления в системе. Бывают однострелочные и двустрелочные, также бывают электронные.
  7. Влагоотделитель — необходим для того, что бы несобералась дополнительная влага в системе.
  8. Реле давления
  9. Соединители и фитинги
  10. Обратный клапан
  11. Соединительные трубки +Армированный шланг(для компрессора)— бывают 6, 8 и 10 мм.Чем больше диаметр трубка, тем быстрее производится накачка подушек. Оптимальным является трубки 0,8мм.

Лучшие производители пневматических подвесок — какую фирму выбрать

Если срочно необходима пневмоподвеска, то известными и проверенными производителя этой области товаров являются следующие фирмы:

  • Rubena;
  • Airkraft;
  • Camozzi;
  • Blacktech;
  • Airtech.

Но эти компании выпускают довольно разнообразную продукцию, поэтому стоит прочитать соответствующий обзор конкретных моделей с описанием их плюсов и минусов. Для самостоятельного выбора воздушной подвески, чтобы не полагаться на рекомендации продавца с неизвестной компетенцией, предоставлен материал ниже.

Рекомендации: Как выбрать компрессор для покраски и накачки шин автомобиля

Как правильно выбрать хороший автомобиль

Основные компоненты пневмоподвески

На сегодняшний день, пневматическая подвеска, которая устанавливается на современные транспортные средства, включает в себя несколько составных компонентов, а именно:

  • упругие пневмоэлементы (баллоны или соответствующие подушки);
  • стандартный компрессор для поддержания и выравнивания давления;
  • специальный ресивер;
  • датчики, определяющие положение кузова в текущий момент;
  • электронный блок пневмоподвески с соответствующими элементами управления, расположенными в салоне авто.

Разумеется, в данном случае были указаны лишь основные компоненты, так как помимо этих элементов в состав такого опорного узла входит еще множество других конструктивных составляющих звеньев и деталей.

Пневмоэлементы

Пневматические баллоны, рессоры, упругие элементы или пневмоподушки — назвать основные компоненты этой системы можно по-разному. Главное здесь понимать, что речь идет про специальные изделия, которые за счет удержания давления контролируют клиренс автомобиля в данный момент. Также задача такого компонента заключается в том, чтобы максимально эффективно противостоять всем неровностям и нагрузкам, которые получает авто при движении по дороге. По этой причине, внутри баллона постоянно поддерживается определенное давление воздуха, которое нагнетается с использованием компрессора. Стоит отметить, что это довольно дорогие элементы, из-за чего ставить пневмоподвеску на бюджетные авто невыгодно, а местами и вовсе не рационально. Примечательно, что также существуют комбинированные варианты, где сама пневмоподушка объединена с амортизатором.

Компрессор

Главной рабочей задачей данного элемента является своевременное поддержание давления воздуха во всех пневморессорах, согласно заданным автолюбителем параметрам. Разумеется, в данном случае речь идет не просто о компрессоре, пригодном для перекачки воздуха, а о специальном механизме, состоящем из целого набора деталей и компонентов, чтобы своевременно поддерживать необходимый уровень воздуха в системе. Также в составе компрессора от пневмоподвески обязательно присутствует осушитель, который не позволяет скапливаться влаге, и как следствие заполнять пневмобаллоны в тот момент, когда воздушные массы отсутствуют.

Ресивер

Еще один важный компонент пневмоподвески, который используется для накопления сжатых воздушных масс и последующего поддержания необходимого давления в системе. Через ресивер воздух напрямую закачивается в пневмобаллоны. Следует отметить, что без работы этого компонента весь опорный узел вполне может функционировать. Однако, при таких обстоятельствах компрессор начинает нагнетать воздушные массы без перерыва, что отражается на его ресурсе, а также на потреблении энергии и, как следствие, на расходе топлива. При наличии ресивера компрессор включается только в тот момент, когда электроника определит, что в системе уже недостаточно сжатого воздуха.

Система управления

В данном случае речь идет про блок управления, который располагается в салоне транспортного средства. Необходимые рычаги и кнопки выводятся под руку водителя, чтобы тому было удобно выбирать наиболее подходящий режим клиренса. Сама по себе система управления следит за давлением в каждом отдельном пневмобаллоне и при необходимости перегоняет воздух из одной рессоры в другую, чтобы стабилизировать показатели. По этой причине здесь также присутствуют перепускные клапана и соответствующие датчики для считывания текущих показателей. Также специальные элементы в процессе работы учитывают положение рулевого колеса, качество дорожного покрытия и положение педали газа.

Принцип действия демпфирующего устройства

  • Во время сжатия воздух открывает клапан и попадает через специальные калиброванные отверстия из пневмобаллона в дополнительный резервуар.
  • Сила сопротивления воздушному потоку при его перемещении через калиброванные отверстия уменьшает нагрузку на автобусный кузов.
  • При отдаче воздушный поток через отверстия переходит обратно из дополнительного резервуара в баллон. При этом происходит гашение колебаний кузова.

Устройство и принцип действия пневморессор и демпфирующих элементов задней подвески аналогичны передней подвеске. Отличие – в передней подвеске имеется один регулятор, в задней – два.

Передняя подвеска

В пневматической подвеске первого поколения использовалась система смещения амортизатора, поскольку в середине пневматического баллона не предусмотрена полая область для монтажа стокового амортизатора, который обычно размещается по центру пружины.

Комплекты, разработанные для монтажа обычных пневматических баллонов, оснащаются специальными кронштейнами для смещения амортизаторов и, при необходимости, новыми опорами. Это простое и доступное решение. Однако в некоторых случаях могут возникнуть проблемы с установкой колесных дисков, особенно при нынешней моде на огромные колеса на небольших автомобилях.

По мере развития пневмоподвесок, были разработаны более дорогие пневматические системы на основе комплексных систем с регулируемыми амортизаторами. Конструктивно данное решение отличается тем, что вместо регулируемого амортизатора устанавливается воздушный элемент (пневмоэлемент).

Подобные комплекты являются более дорогими, однако проще монтируются, лучше выглядят и позволяют легко регулировать просвет между кузовом и колесами.

С другой стороны, в зависимости от шасси, на которое устанавливается пневмоподвеска, применение сдвоенной пневмосистемы может привести к ухудшению общих характеристик по сравнению с системой, когда пневмобаллон и амортизатор устанавливаются раздельно.

Как правило, для большинства автомобилей применение четырех верхних рычагов предпочтительнее реализации независимой подвески. Конструктивно установка любой подвески на шасси является типичной, будь то пневматический баллон, система ShockWave (баллон со встроенным амортизатором) или обычная металлическая пружина. Пневматическая подвеска легко регулируется в широком диапазоне значений в зависимости от веса транспортного средства – необходимо просто нагнать давление с помощью компрессора или стравить его.

Например, уменьшенный просвет между аркой и колесом может потребовать большей жесткости, чтобы колесо не цеплялось при движении на установленном клиренсе.

Таким образом, если для водителя предпочтительной характеристикой является качество движения, рекомендуется устанавливать раздельную подушку и амортизатор.

Современные пневматические подвески

Как правило, современные системы управления одновременно реализуют три алгоритма работы «пневмы». Во-первых, принудительное изменение уровня кузова: в этом случае клиренс и жесткость подвески автомобиля регулируется водителем вручную с помощью специальных регулирующих устройств. На «лоурайдеры» (автомобили с низкой посадкой) устанавливается подвеска как раз с таким типом алгоритма, который, зачастую, исключает все остальные указанные ниже варианты ее работы.

В США есть целая автомобильная культура, сконцентрированная на использовании пневматических и гидравлических подвесок при доработке автомобилей и превращении их в так называемые «лоурайдеры»

Во-вторых, автоматическое поддержание уровня кузова. В данном случае речь идет о полностью автоматической регулировке клиренса или жесткости подвески автомобиля с помощью электроники, поддерживающей заданный уровень кузова автомобиля независимо от его загруженности.

Наконец, в-третьих, автоматическое изменение уровня кузова в зависимости от скорости автомобиля, что обеспечивает устойчивость авто в движении. При наборе скорости, программа управления автоматически уменьшает клиренс. При торможении, кузов автомобиля возвращается в исходное заданное положение.

Сегодня управляемые пневматические подвески применяют многие ведущие автопроизводители из  США, Европы и Японии, среди них такие известные марки, как Audi, BMW, Volkswagen, -Benz, Ford, GM, Land Rover, Lexus, и SsangYong. Помимо прочего, в США существует целая автомобильная культура, сконцентрированная на использовании пневматических и гидравлических подвесок при доработке автомобилей и превращении их в так называемые «лоурайдеры» — «танцующие» автомобили или буквально лежащие «на брюхе».

Осушитель воздуха

Поступающий в систему сжатый воздух должен быть обезвожен, так как конденсат вызывает коррозию и образование ледяных пробок. Обезвоживание воздуха производится в осушителе. Осушитель работает в режиме регенерации, то есть воздух, нагнетаемый в систему регулирования уровня кузова, осушается в результате пропуска его через гранулированный силикат. Этот гранулят способен поглощать влагу в количествах, превышающих в зависимости от температуры 20% собственной массы. Если в процессе эксплуатации (например, при снижении уровня кузова) производится выпуск сухого воздуха из системы, он пропускается через гранулят и отбирает накопленную в нем влагу. Благодаря такому режиму регенерации осушитель не нуждается в обслуживании и не подлежит также замене в процессе эксплуатации.

Узлы и механизмы пневматической подвески

  • передних и задних пневматических амортизационных стоек
  • компрессора
  • ресивера
  • блока управления и датчиков, информирующих блок управления о скорости движения, нагрузке автомобиля и угле поворота рулевого колеса

Узлы и механизмы подвески соединены друг с другом воздушными магистралями и подключены в электрическую систему автомобиля с помощью многофункциональной шины электронной передачи данных CAN. Подвеска автоматически активизируется, как только открывается дверь автомобиля. Таким образом, еще до начала движения корректируются клиренс и упругость пневматических амортизаторов.

После этого в работу подвески имеет право вмешаться и сам водитель, который, во-первых, может установить нужный дорожный просвет, подняв или опустив кузов автомобиля, что, например, пригодится для более удобной загрузки багажника либо присоединения прицепа. Во-вторых, можно выбрать режим – комфортный или спортивный, в котором будет работать подвеска во время движения. Режим «комфорт» позволяет водителю и пассажирам буквально «парить» над дорогой. Режим «спорт» улучшает устойчивость и безопасность на больших скоростях движения. Вместе с тем индивидуальное регулирование жесткости амортизаторов на каждом колесе по отдельности позволяет учитывать крен кузова и скорость, с которой автомобиль входит в поворот, оценивать угол поворота и скорость, с которой водитель поворачивает руль. Тем самым жесткость амортизационных стоек может автоматически изменяться в движении так, что будет найден самый оптимальный и эффективный режим работы подвески, адекватно отвечающий конкретным дорожным условиям как с точки зрения безопасности, так и комфортности. Например, при торможении передние колеса будут подрессориваться более жестко, чем задние, а при ускорении — наоборот, но это в обоих случаях позволит избежать неприятного продольного «клевка» кузова.

Пневматическая подвеска автоматически приспосабливается к различной загрузке автомобиля и способна выбирать величину дорожного просвета, ориентируясь на дорожные условия.

Номинальный уровень дорожного просвета устанавливается и автоматически поддерживается постоянным при движении со скоростью 80 км/ч и выше, а также во время быстрого разгона до скорости 120 км/ч.

Автоматическое снижение уровня дорожного просвета до номинального (NN) на 25 мм при повышенном уровне HN происходит при скоростях более 120 км/ч. Если уровень был номинальным (NN), снижение уровня дорожного просвета до пониженного (TN) на 15мм ниже номинального происходит через 30 с после превышения скорости 140 км/ч или менее чем через 30 с, если скорость достигнет 180 км/час. Понижение центра тяжести делает автомобиль более устойчивым, а также одновременно улучшает аэродинамические характеристики, что в свою очередь значительно снижает расход топлива

Автоматическое повышение уровня дорожного просвета от пониженного (TN) до номинального (NN) происходит через 60 с после снижения скорости до 100 км/ч или менее чем через 60 с, если скорость станет менее 80 км/час.

Чтобы выбрать уровень дорожного просвета кузова, следует нажать предназначенную для этого клавишу и на дисплей выводится изображение, соответствующее выбранному уровню кузова (повышенный HN или номинальный NN). Номинальный дорожный просвет устанавливается по умолчанию.

Уровень дорожного просвета кузова определяется четырьмя датчика уровня кузова, установленными между подрамниками и нижними рычагами подвески. Результаты измерений сравниваются с заданными величинами, сохраняемыми в памяти блока управления. Заданные величины вводятся в память для каждого автомобиля индивидуально.

Воздух, необходимый для регулирования подвески, обычно подается компрессором под давлением до 16 кгс/см2. Компрессор обеспечивает регулирование уровня кузова при скоростях автомобиля свыше 35 км/ч. При необходимости сжатый воздух подается также в ресивер. При скоростях ниже 35 км/ч регулирование уровня кузова осуществляется за счет подачи воздуха из ресивера.

Если дорожный просвет автомобиля изменяется в результате его загрузки или разгрузки, блок управления включает систему регулирования, возвращающую кузов на первоначально заданный уровень. При этом подача воздуха из упругих элементов производится через соответствующие им электромагнитные клапаны, а выпуск из них осуществляется через выпускной клапан.

Основные функции и характеристики подвески автомобиля

У каждой подвески существуют свои особенности и рабочие качества, которые напрямую влияют на управляемость, комфорт и безопасность пассажиров. Однако любая подвеска вне зависимости от своего типа должна выполнять следующие функции:

  1. Поглощение ударов и толчков со стороны дороги для снижения нагрузок на кузов и повышения комфорта движения.
  2. Стабилизация автомобиля во время движения за счет обеспечения постоянного контакта шины колеса с дорожным покрытием и ограничения чрезмерных кренов кузова.
  3. Сохранение заданной геометрии перемещения и положения колес для сохранения точности рулевого управления во время движения и торможения.

Дрифт-кар с жесткой подвеской

Жесткая подвеска автомобиля подходит для динамичной езды, при которой требуется мгновенная и точная реакция на действия водителя. Она обеспечивает небольшой дорожный просвет, максимальную устойчивость, сопротивляемость крену и раскачиванию кузова. Применяется в основном на спортивных автомобилях.

Автомобиль класса «Люкс» с энергоемкой подвеской

В большинстве легковых авто применяется мягкая подвеска. Она максимально сглаживает неровности, однако делает автомобиль несколько валким и хуже  управляемым. Если требуется регулируемая жесткость, на автомобиль монтируется винтовая подвеска. Она представляет собой стойки-амортизаторы с изменяемой силой натяжения пружины.

Внедорожник с длинноходной подвеской

Ход подвески — расстояние от крайнего верхнего положения колеса при сжатии до крайнего нижнего при вывешивании колес. Ход подвески во многом определяет «внедорожные» возможности автомобиля. Чем больше его величина, тем большее препятствие можно преодолеть без удара об ограничитель или без провисания ведущих колес.

Обкатка двигателя: правила правильной обкатки ДВС

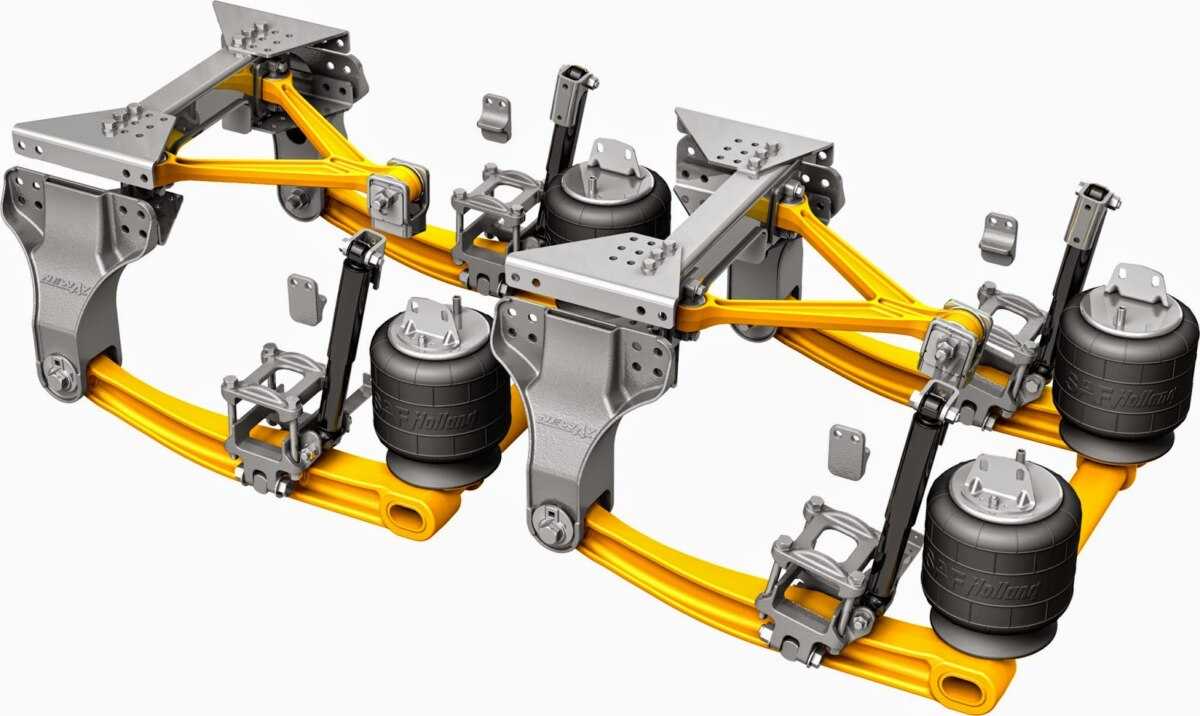

На каких автомобилях устанавливается?

В основном такая система монтируется на грузовые автомобили. Это седельные тягачи, прицепы и прочая большегрузная техника. Нужно это для того, чтобы обеспечить оптимальное положение кузова при подъезде на рампу. Машины с такой подвеской более виброустойчивы, а значит, груз при транспортировке не разобьется. Плюс ко всему при загрузке автомобиль не проседает, как это случалось ранее с рессорами. В любой момент водитель может откорректировать положение одной и второй оси.

Но также пневмоподвеска встречается и на легковых автомобилях. Ее производитель предлагает в качестве опции. Обычно такая подвеска встречается на машинах премиум-класса «Мерседес», «Лексус», «Роллс-Ройс» и прочих. Возможна также установка вне завода. Так, любители БПАНа устанавливают пневмоподвеску на ВАЗы. Посадка автомобиля становится очень низкой. При этом величину клиренса можно вернуть к заводской в любой момент. Кроме этого, такая подвеска является неотъемлемым атрибутом «стенсовых» автомобилей.


отрицательного развала

Подвеска двигателя

Опоры и подушки двигателя предназначены для того, чтобы не давать двигателяю сдвинуться относительно кузова автомобиля, а также для гашения вибраций, которые создает двигатель в процессе работы.

Для чего нужны опоры и подушки двигателя?

Одним из основных базовых условий при конструировании автомобиля является то, что двигатель, сцепление, коробка передач должны быть неподвижными относительно кузова автомобиля. Исходя из размещения этих основных агрегатов, строится силовая часть автомобиля, размещаются все остальные узлы.

Опоры и подушки двигателя обеспечивают крепление двигателя к кузову автомобиля, не давая ему перемещаться на критичное расстояние, но, тем не менее, еще и гасят вибрации, которые создает двигатель, не давая им передаваться на кузов автомобиля. Кроме того, опоры и подушки также гасят удары на сам двигатель, которые возникают при движении автомобиля по неровной дороге или при наезде на какое-то препятствие. Комплект из опор и подушек двигателя называют также подвеской двигателя.

Как часто менять опоры и подушки двигателя?

Подвеска двигателя, опоры и подушки, представляют из себя достаточно простые по конструкции и надежные детали. Это резинометалический узел, который выполнен из высококачественных материалов, однако есть ряд факторов, которые могут привести к его выходу из строя, например, может произойти растрескивание резиновой части из-за чрезмерных нагрузок при постоянной эксплуатация автомобиля по некачественному дорожному покрытию. Реже приходят в негодность металлические части опор (как правило в местах крепления к двигателю). Более сложные варианты опор – гидроопоры.

Долговечность опор двигателя изначально зависит от прочностных и нагрузочных характеристик, заложенных при конструировании, от качества материалов, состояния дорог на которых эксплуатируется автомобиль, стиля езды и внимательности его владельца. Основной причиной выхода из строя опор является повреждение резиновой части.

Появление трещин на подушке ведет к тому, что опора перестает выполнять качественно свои функции по демпфированию и начинает передавать вибрации от двигателя на кузов автомобиля. Это легко можно определить по увеличившейся вибрации кузова автомобиля при работе на холостых оборотах. В среднем, срок службы опор двигателя составляет порядка 100 – 120 тыс. км.

Зависимая подвеска

Зависимая подвеска характеризуется зависимостью перемещения одного колеса моста от перемещения другого колеса.

Передача сил и моментов от колес на кузов при такой подвеске может осуществляться непосредственно металлическими упругими элементами – рессорами, пружинами или с помощью штанг – штанговая подвеска.

Металлические упругие элементы имеют линейную упругую характеристику и изготавливаются из специальных сталей, обладающих высокой прочностью при больших деформациях.  К таким упругим элементам относятся листовые рессоры, торсионы и пружины.

Листовые рессоры на современных легковых автомобилях практически не применяются, за исключением некоторых моделей автомобилей многоцелевого назначения. Можно отметить модели легковых автомобилей, выпускавшиеся ранее с листовыми рессорами в подвеске, которые продолжают эксплуатироваться и в настоящее время. Продольные листовые рессоры устанавливались в основном в зависимой подвеске колес и выполняли функцию упругого и направляющего устройства.

На легковых автомобилях и грузовых или микроавтобусах применяются рессоры без подрессорников, на грузовых автомобилях – с подрессорниками.

Пружины как упругие элементы применяются в подвеске многих легковых автомобилей. В передней и задней подвесках, выпускаемых различными фирмами большинства легковых автомобилей  применяются винтовые ци­линдрические пружины с постоянными сечением прутка и шагом навивки. Такая пружина имеет линейную упругую характеристику, а необходимые характеристики обеспечиваются дополнительными упругими элементами из полиуретанового эластомера и резиновыми буферами отбоя.

На легковых автомобилях Российского производства в подвесках применяют цилиндрические винтовые пружины с постоянными сечением прутка и шагом в сочетании с резиновыми отбойными буферами. На автомобилях производителей других стран, например, БМВ 3-й серии в задней подвеске устанавливают бочкообраз­ную (фасонную) пружину с прогрессивной харак­теристикой, достигаемой за счет формы пружины и применения прутка переменного сечения.

На ряде автомобилей для обеспечения прогрес­сивной характеристики применяется комбинация цилиндрических и фасон­ных пружин с переменной толщиной прутка. Фасонные пружины имеют прогрессивную упругую характеристику и называются «миниблоками» за небольшие размеры по высоте. Такие фасонные пружины применяют, например  в задней подвеске автомобилей «Фольксваген», «Ауди», «Опель» и др. Фасонные пружины имеют различные диаметры в средней части пружины и по краям, а пружины «миниблок» имеют и различный шаг навивки.

Торсионы, как правило, круглого сечения применяются на автомобилях в качестве упругого элемента и стаби­лизатора.

Упругий крутящий момент передается торсионом через шлицевые или четырехгранные головки, распо­ложенные на его концах. Торсионы на автомобиле могут быть установлены в продольном или поперечном направлении. К недостаткам торсионов следует отнести их большую длину, необходимую для создания требуемых жесткости и рабочего хода подвески, а также высокую соосность шлицов на концах торсиона. Однако следует отметить, что торсионы имеют небольшую массу и хорошую компактность, что позволяет успешно применять их на легковых автомобилях среднего и высокого классов.
