Как устроена и как работает торсионная подвеска?

Без проблем из ХХ в ХХI век

Немного истории. Как мы уже сказали в начале статьи, этот вид подвесок появился не вчера. Если точнее, то в 30-х годах ХХ века, и первым автомобилем с похожей конструкцией стал легендарный Beetle. Удачное инженерное решение заметил и взял на вооружение в те же годы и Фердинанд Порше.

Затем, во времена Второй мировой войны торсионы оказались незаменимыми в бронетанковой технике, причём использовалась такая подвеска и у советских, и у немецких машин.

В послевоенные годы аналогичные системы стали настоящим хитом – они были и остаются на вооружении практически у всех крупных автопроизводителей в мире.

Особенности торсионной системы

Используя торсионы, довольно сложно получить независимую систему подвески, которая полностью бы обеспечила необходимый уровень комфорта. Отчасти, именно по данной причине детали ещё не используются широко. Но, если торсионная конструкция всё-таки присутствует, система становится достаточно свободной. Вращающиеся амортизационные рычаги на конце балки позволят добиться лучшего результата. Благодаря такому решению пользователь может получить большую плавность хода во время езды, независимостью колёс. Эта подвеска будет особенно эффективным решением на больших машинах, где она будет постоянно испытывать довольно серьёзные нагрузки.

Торсионная подвеска – что это такое?

Торсион представляет собой вал, изготовленный из специальной пружинящей стали, обработанной термически. К сплаву предъявляются весьма жесткие требования. Он должен выдерживать продолжительные нагрузки, не теряя при этом свои первоначальные свойства. От этого зависит надежность и долговечность подвески в целом. Для уменьшения негативного воздействия внешней среды торсион покрывают антикоррозийным составом и краской. Наиболее защищены от появления ржавчины валы, которые покрыты прорезиненным составом.

Рекомендуем: Развал схождение: регулировка, проверка,

Популярные марки:

RSX , C5 , Yeti

Во время преодоления автомобилем неровностей торсионы работают на скручивание в одном направлении. В зависимости от конструктивных особенностей они бывают:

  • круглые;
  • квадратные;
  • прямоугольные;
  • набранные из нескольких слоев металла.

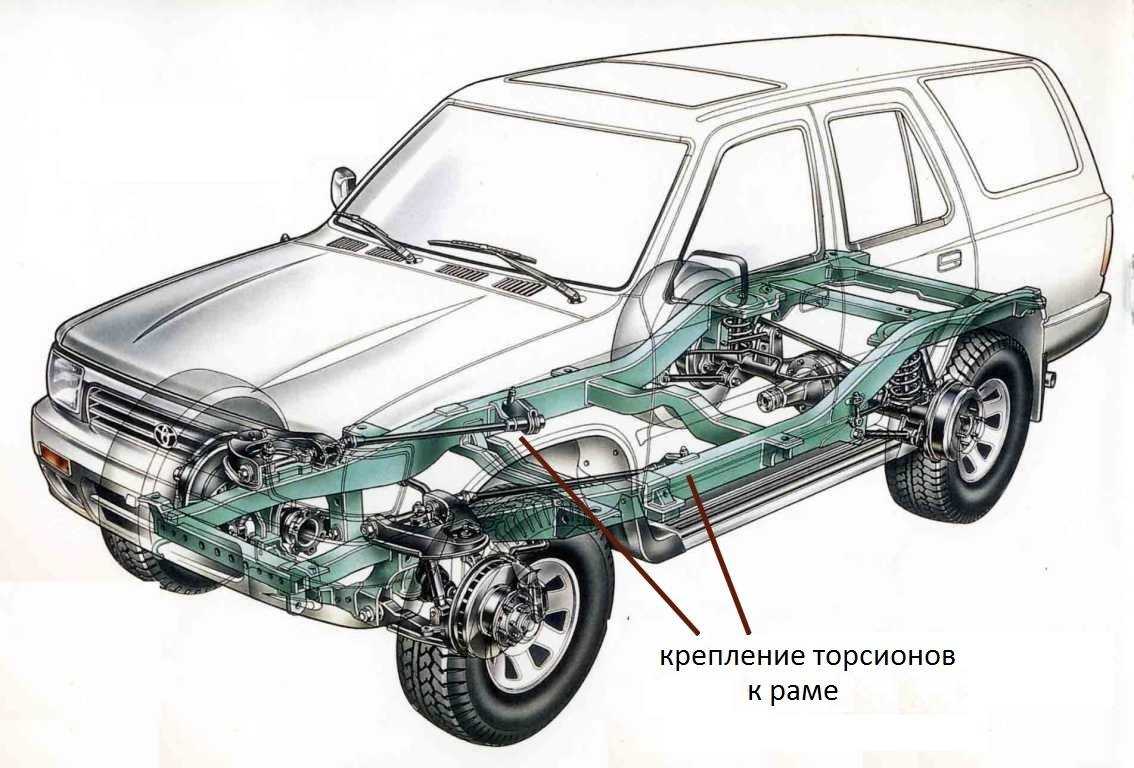

Концы торсиона жестко крепятся к:

  • несущему рычагу;
  • кузову или раме автомобиля (в зависимости от конструкции).

Фиксация происходит посредством шлицев. Крепление к кузову может быть реализовано при помощи профиля, отличного от круглого. Для нормальной работы подвески ось вращения рычага и ось торсиона должны лежать на одной линии.

Сопротивление скручиванию рассчитывается таким образом, чтобы торсион удерживал вес автомобиля, но при этом позволял двигаться рычагу, обеспечивая упругое соединение колес с кузовом. На жесткость подвески влияют форма, упругость сплава, длина и прочие рабочие характеристики торсиона.

Преимущества и недостатки

Опыт использования торсиона перевалил за 80 лет, но отказываться от его применения производители не торопятся. Причиной служат следующие соображения:

  • Компактность. Небольшие размеры позволяют увеличить размеры других функциональных элементов автомобиля, например, багажник.
  • Возможность регулировки подвески. Во многом эксплуатационные характеристики зависят от длины, что позволяет при проектировке машины закладывать необходимые качества.
  • Недорогое обслуживание и ремонт. При производстве этот фактор также делает автомобиль дешевле конкурентов с другими типами подвесок.
  • Малый вес. Благотворно влияет на ресурс машины и ее экономичность в процессе использования.
  • Простота в производстве деталей и их установке.

Преимущества налицо, но не всегда можно реализовать поставленные перед конструкторами задачи, исключительно используя торсионную подвеску. Требования рынка чрезвычайно жестки. Покупатель требует нового качества, добиться которого при помощи торсиона сложно. Итак, что, прежде всего, тормозит применение подобных подвесок:

  1. Тряска. Особенно она чувствуется на заднем сидении. Жесткое соединение с кузовом передает вибрации и даже совершенные по конструкции торсионные подвески не справляются с ними. Более технологичные и эффективные механизмы работают лучше, но стоимость их существенно выше.
  2. Шум. Причина его также кроется в невозможности эффективно изолировать корпус от колебаний, из-за жесткого соединения. Системы шумоизоляции не в состоянии полностью исключить этот недостаток.
  3. Торсион не выдерживает экстремальные нагрузки. Сборная конструкция, где для фиксации отдельных частей используется сварка. Она не дает необходимой в некоторых случаях прочности, хотя современные конструкции устанавливаются и на внедорожниках, и на грузовом транспорте, но они сложны и дороги.
  4. Ремонт. Торсионы могут лопаться подобно пружинам. Если в простых конструкциях замена детали не ляжет непосильным грузом на владельца, то в некоторых современных автомобилях подвеска стоит не дешево и при высокой цене на запчасти можно приплюсовать и немалые расходы на работу.

Многие покупатели не задумываются при приобретении автомобиля о его конструктивных особенностях. Но сделать это необходимо по той причине, что впоследствии за ним придется ухаживать и ремонтировать.

Машина с торсионной подвеской в большинстве случаев будет стоить дешевле, а ее обслуживание также будет более экономичным.

Расчёты

Стержень, используемый как упругий элемент, который работает на скручивание, называется торсионом. Касательные напряжения τr{\displaystyle \tau _{r}}, возникающие в условиях кручения, определяются по формуле:

τr=TrJ{\displaystyle \tau _{r}={Tr \over J_{0}}},

где r — расстояние от оси кручения.

Очевидно, что касательные напряжения достигают наибольшего значения на поверхности вала при rmax=R{\displaystyle r_{max}=R} и при максимальном крутящем моменте Mmax{\displaystyle M_{max}}, то есть

τmax=TmaxRJ=TmaxWp{\displaystyle \tau _{max}={T_{max}R \over J_{0}}={\frac {T_{max}}{W_{p}}}},

где Wp — полярный момент сопротивления.

Это даёт возможность записать условие прочности при кручении в таком виде:

τmax=TmaxWp≤τ{\displaystyle \tau _{max}={\frac {T_{max}}{W_{p}}}\leq }.

Используя это условие, можно или по известным силовым факторам, которые создают крутящий момент Т, найти полярный момент сопротивления и далее, в зависимости от той или иной формы, найти размеры сечения, или наоборот — зная размеры сечения, можно вычислить наибольшую величину крутящего момента, которую можно допустить в сечении, которое в свою очередь, позволит найти допустимые величины внешних нагрузок.

τ=MtIV≤τadm{\displaystyle \tau ={\frac {Mt}{\frac {I_{0}}{V}}}\leq {\tau }_{adm}}

avec τ=16Mtπd3{\displaystyle \tau ={\frac {16\,Mt}{\pi d^{3}}}} (прут)

ou τ=16deMtπ(de4−di4){\displaystyle \tau ={\frac {16\,d_{e}\,Mt}{\pi (d_{e}^{4}-d_{i}^{4})}}} (труба)

Виды торсионных подвесок

Передняя независимая торсионная подвеска на поперечных рычагах

Устройство и принцип работы торсионной подвески

Передняя торсионная подвеска на поперечных рычагах (один или два в зависимости от конструкции) состоит из следующих элементов:

  • Продольно расположенный торсион, работающий на скручивание и заменяющий пружину.
  • Воспринимающий основную нагрузку нижний или верхний рычаг, посредством которого происходит передача усилия на торсион.
  • Демпфирующий элемент  — амортизатор, выполняющий функцию гашения колебаний.
  • Стабилизатор поперечной устойчивости, компенсирующий крены кузова при движении.

Независимая передняя торсионная подвеска на двойных поперечных рычагах Hilux Surf

Компактность передней торсионной подвески на поперечных рычагах позволяет эффективно использовать свободное пространство. Например, для установки массивных приводов колес. В связи с этим торсионы получили распространение при производстве рамных внедорожников, сочетающих повышенную проходимость с мягкостью подвески. Например, Land Cruiser 100 (крепление торсиона к нижнему рычагу) и Toyota Hilux Surf (торсион на верхнем рычаге). Также торсионы применяются на передней оси коммерческих автомобилей.

Задняя независимая подвеска с поперечным расположением торсионов

В конструкциях задних подвесок с продольным расположением рычагов торсионы устанавливаются поперечно. Легендарный французский автомобиль 16, выпускавшийся до 1990-х годов, оснащался передней подвеской с продольно расположенными торсионами, а задней — с поперечно.

Задняя подвеска с поперечным расположением торсионов

Особенностью упругих элементов задней подвески было их расположение — один находился позади другого, что конструктивно влекло  разность в колесной базе по сторонам автомобиля (одно из колес находилось ближе к переднему на несколько сантиметров). Управляемость и устойчивость автомобиля оставляла желать лучшего, однако именно компактность торсионной подвески позволила значительно увеличить объем багажного отделения, что в значительной степени определило популярность модели. В настоящее время подобная схема подвески автопроизводителями не применяется.

Полузависимая задняя торсионная балка

Задняя полузависимая U-образная торсионная балка

Полузависимая торсионная балка U-образного сечения, имеющая в составе интегрированный упругий стержень, становится более прочной на изгиб. При этом она позволяет колесам одной оси незначительно перемещаться друг относительно друга при проезде неровностей. Этим достигается улучшение управляемости и устойчивости автомобиля. Данная подвеска применяется на задней оси большинства бюджетных переднеприводных автомобилей.

Галерея

В данном разделе, находятся фото торсионных подвесок для танка, прицепа и других.

Зачем нужна?

Торсионная подвеска — это важный для любого автомобиля вариант наряду с рессорными, пружинными, пневматическими и другими.

Напомним, что подвеска автомобилю нужна для того, чтобы обеспечить амортизацию при соединении колес автомобиля и его несущей системы. Подвеска выполняет еще одну важную функцию: она уменьшает нагрузку на колеса, оказываемую со стороны дорожного покрытия, стабилизируя положение кузова при движении.

Немного предыстории

В первой половине прошлого столетия, примерно в 30-х годах, автомобильный производитель «Фольксваген» на свою модель «Битл» установил любопытную в то время конструкцию. Как оказалось, она является своего рода прототипом современной торсионной подвески. В дальнейшем эта конструкция была усовершенствована ученым Ледвинком из Чехословакии, а затем была установлена на автомобилях «Татра».

Далее ею заинтересовался Фердинанд Порше, и уже в 40-х годах он воспроизвел данную идею профессора и внедрил в массовое производство под названием «KDF-Wagen». Далее во времена Второй мировой войны данная подвеска использовалась в конструкции танков и прочей военной техники. В послевоенные годы торсионами заинтересовались «Рено» и «Ситроен». Однако вскоре, несмотря на простоту эксплуатации, производство торсионов стало куда сложнее, поэтому от него отказались. В настоящее время торсионная подвеска получила широкое распространение на грузовых автомобилях и на внедорожниках некоторых японских и американских автопроизводителей.

Устройство

Торсионная подвеска состоит из металлических валов. Они работают на так называемое кручение. Так, один конец вала закреплен на шасси, а другой — на специальном рычаге, который в свою очередь связан непосредственно с осью автомобиля. Торсионный вал, как правило, изготавливается из высокотемпературной стали. Благодаря своей прочности этот материал может без вреда испытывать большие нагрузки. Торсионная балка (или вал) может иметь два расположения в зависимости от типа автомобиля. Например, в легковых машинах она размещена поперечно. Чаще всего торсионная подвеска встречается на заднеприводных легковых автомобилях. На грузовых же автомобилях балка имеет продольное расположение. Однако несмотря на различие в расположении, функции остаются прежними. Как и остальные подвески, торсионная влияет на плавность движения, отвечает за регулировку крена при поворачивании, за снижение колебаний управляемых колес. Одн

ако торсионная подвеска в ряде случаев выполняет еще и функцию автоматического выравнивания при помощи двигателя, который, в свою очередь, стягивает торсионные валы для придания дополнительной жесткости. Подобного рода конструкция может быть использована при замене колеса. В то время, пока все три колеса приподнимают автомобиль, четвертое можно заменить без использования домкрата.

Преимущества

Торсионная подвеска обладает некоторыми преимуществами по сравнению с другими видами. Например, срок службы такой конструкции гораздо больше, к тому же регулировка высоты происходит проще. Такая подвеска компактнее и проще в обслуживании, что является главным преимуществом. Ее при «разбалтывании» можно починить с помощью стандартного гаечного ключа, чего нельзя сказать о пружинной подвеске.

Отличается от классической пружинной тем, что вместо пружин в ее конструкции используются торсионы. предельно проста и одновременно эффективна. Торсион представляет собой упругий вал, который одной стороной жестко закреплен на или , а другая сторона связана со ступицей колеса. В случае с переднеприводным автомобилем, торсион закреплен на нижнем поперечном рычаге.

Немного о торсионе

Торсион – металлический круглый стержень со шлицем на конце. Туда же могут входить балки, трубки, пластин. Одним концом он намертво приделан к кузову транспортного средства, противоположный упирается в рычаг направления колеса. В процессе движения он закручивается в одном направлении, обеспечивая жесткую взаимосвязь между кузовом и колесом. Направление закручивания всегда одно. Благодаря этому они используются для регулировки высоты корруса.

Этот вид подвески характеризует сопротивление на скручивание. Оси закручивания подвески находятся в одной плоскости. В конечном счете эти особенности позволяют ему поддерживать упругое соединение подвески и кузова под нагрузкой движения.


Торсион задней подвески

Виды торсионной подвески

Торсионы, в зависимости от положения рычагов на автомобиле, могут располагаться вдоль или поперек кузова. В случае, когда торсионы установлены вдоль, рычаги расположены поперек автомобиля и угол подъема колес направлен в сторону автомобиля по диагонали. Если торсионы расположены поперек автомобиля, рычаги расположены вдоль и угол подъема колес направлен вверх вдоль длины автомобиля.

Преимущества и недостатки

Как и любой род подвески, торсион имеет свои достоинства и недостатки, которые определяют его применение для каких-то конкретных целей.

Преимущества

1. Легкость в монтаже и техническом обслуживании. Торсионная подвеска обладает самой большой периодичностью обслуживания.

2. По сравнению с любым другим видом подвески, торсион обладает самыми компактными размерами и занимает очень мало места. Помимо этого, он обладает очень малым весом, уменьшая, тем самым, вес автомобиля в целом.

3. Торсионная подвеска хорошо поддается регулированию по высоте. Таким образом, можно изменить клиренс транспортного средства, не внося существенных изменений в конструкцию подвески.

4. При возникновении крена, торсион обеспечит самую лучшую управляемость автомобиля.

5. Повышенная ремонтопригодность, простота регулировок и надежность эксплуатации.

В техническое обслуживание подвески входит подтяжка крепежного болта, которая выполняется с помощью всего одного гаечного ключа. Это, пожалуй, является одно из самых главных пояснений простого технического обслуживания.

Недостатки

1. Присутствие в конструкции торсионной подвески игольчатых подшипников. Эти подшипники очень часто выходят из строя после повреждения пыльников и сальников. Через трещины в резине грязь попадает в механизм подшипника и очень быстро выводит его из строя. Поэтому рекомендуется по чаще осматривать днище автомобиля.

2. Сложность технологии производства торсионов. Чтобы достичь качественных механических характеристик металла, его нужно подвернуть большому количеству обработок, что весьма существенно повышает стоимость торсиона.

3. Автомобили с торсионной подвеской обладают склонностью к излишней поворачиваемости. Это особенно актуально для небольших автомобилей на скользкой дороге. В связи с чем, водитель должен проявлять повышенную внимательность и аккуратность при управлении таким автомобилем.

Причина, по которой применение торсионов в автомобильной подвеске ограничено, является сложность процесса получения полностью независимой подвески, которая смогла бы обеспечить самый высокий уровень комфорта. Не смотря на это, конструкторы нашли решение в применении торсионной балки и вращающихся амортизирующих рычагов. Таким образом, получается самая высокая независимость колес и плавность хода при движении.

С учетом достоинств и недостатков, торсионная подвеска больше не применяется на пассажирских автомобилях. Теперь она устанавливается только на грузовиках и военной гусеничной технике.

Виды подвесок

Есть 2 варианта расположения торсионов:

  • поперечно;
  • продольно.

Поперечное расположение торсионного вала нашло свое применение в легковом транспорте. Обычно данного вида подвеска используется в автомобилях с задним приводом. Ее особенностью является размещение валов вдоль кузова машины.

Продольные торсионы применяются на больших, тяжелых грузовиках. Были попытки использовать их и на легковом транспорте, но широкого распространения эта практика не получила.

На данный момент в автомобилестроении используются подвески 3-х основных конструкций:

  1. Передняя независимая с использованием поперечных валов.
  2. Задняя независимая с поперечными торсионами.
  3. Полузависимая задняя.

Плюсы и минусы

С учетом вышеизложенного, торсионная подвеска вполне могла бы считаться золотой серединой, если бы не одно «но» – можно спокойно регулировать ее жесткость без дополнительных доработок, что является большим плюсом. Все, что нужно – подкрутить необходимые болты или нажать на соответствующие кнопки, если имеется электродвигатель, и в результате конфигурация подвески изменится до неузнаваемости.

Что же касается недостатков данного устройства, то прежде всего это высокая стоимость. Причем не только при покупке, но и в дальнейшей эксплуатации.

Однако при всем этом, у такого рода подвески, существует определенное количество недостатков, которые самым прямым способом влияют на основные ее черты. Например, зависимые подвески, прежде всего, имеют отличия, касающиеся громоздким и большим весом, что в целом может негативно влиять на качество ходовой части. Помимо этого, колеса обеих сторон полностью зависят друг от друга, и подвесочный диапазон работы становится ниже, что самым прямым способом сказывается на работе автомобиля.

И последнее, зависимая подвеска, не такая комфортная, нежели независимая. Связано это в первую очередь с тем, что зависимая, более жесткая, да и к тому же она хуже поглощает всевозможные неровности на дороге.

В виду вышеизложенного, независимая и зависимая подвеска, при учете своих собственных достоинств и недостатков, считаются по-своему хорошими. Однако при покупке мало кого заботит, каким типом подвески обладает тот или иной автомобиль.

Ремонт торсионной подвески

Что касается вопроса обслуживания и ремонта торсионной балки, то к нему нужно подходить с особой внимательностью, так как от этого зависит качество езды на вашем автомобиле. Перед тем как мы рассмотрим вопросы по ремонтному блоку проблем, поговорим о регулировке торсионной подвески. Многие пугаются того, что их балка вышла из строя,так как она просто разболталась. Это совсем не так и не стоит этого бояться. Если конструкция разболталась, то нужно просто ее отрегулировать, с помощью ключа.

Предупреждение!
Будьте внимательны, если производите регулировку сами. Нужно подтягивать болты так, чтобы не перестараться

Это важново избежание лишней жесткости подвески

Также можно отметить, что торсионную подвеску легче отрегулировать, чем пружинную.

Теперь непосредственно перейдем к ремонту подвески и поговорим о нюансах и деталях, которые важно не упустить

Внимание:
если вы неуверены в своих силах и не знаете всех нюансов по ремонту и регулировке подвесок, то не принимайтесь за дело, чтобы избежать неприятностей и поломок. В таком случае стоит обратиться к профессионалам

Они быстро и качественно все заменят и проведут диагностику.

Если же вы, все-таки, решились самостоятельно отрегулировать или отремонтировать подвеску, то ознакомьтесь со всеми деталями, посмотрите обучающие видеоролики, и только тогда приступайте к работе. Вот видеоролик, который поможет вам без особых проблем произвести качественную диагностику и замену нужных запчастей торсионной балки:

Важно!
Принимайтесь за дело, если поломка незначительная, так как в противном случае, нужно будет обратиться в автосервис. Рассмотрим, какие явления могут возникнуть при поломке или выходе из строя отдельных запчастей:

Рассмотрим, какие явления могут возникнуть при поломке или выходе из строя отдельных запчастей:

  1. Если вы слышите стук в подвеске при езде.
  2. Раскачивание машины на повороте.
  3. При езде прямо машина уклоняется в сторону.

Если вы заметили такие явления за своим автомобилем, то непременно нужно ремонтировать всю конструкцию.

Важно:
контролируйте все действия специалиста. Если вы отвезли машину в автосервис, должны произвести следующее:

Если вы отвезли машину в автосервис, должны произвести следующее:

  1. Тщательно осмотреть подвеску.
  2. Восстановить балки.
  3. Отремонтировать или при необходимости заменить игольные подшипники и подушки крепления.
  4. Отремонтировать амортизатор.
  5. Поменять все рычаги.
  6. Отремонтировать торсионы.
  7. Провести конечный осмотр и сделать диагностику.

Если вы будете своевременно осматривать, обслуживать и при необходимости проводить замену нужных запчастей, то гарантия стопроцентного качества вам обеспечена. В этой статье мы подробно расписали принцип работы, устройство и преимущества некоторых видов подвесок, а выбор остается только за вами.

Удачи в выборе. Будьте внимательны и избегайте обмана.

Собираясь покупать машину, стоит узнать плюсы и минусы торсионной подвески, чтобы решить, выбирать авто именно с таким типом, или обратить свое внимание на более традиционное оснащение. Особенно популярна установка торсионной балки у французов – почти все модели Renault, и оборудованы именно ею

Зачастую этот механизм даже называют французской балкой, хотя основана она на идее, впервые воплощенной в машине Beetle
(и случилось это в 30-е годы прошлого века), а совершенствовали деталь чех Ледвинка и немец Фердинанд Порше. Главной деталью в подвеске является торсион. Он представляет собой упругий сегмент из металла, предназначенный для работы на скручивание.

Чаще всего торсион – это круглая стержневая деталь со шлицевыми соединениями на окончании, однако он может быть сделан из балки или же сбора особых пластин. С одного бока механизм крепится к кузовщине или автомобильной раме, а с другого – к рычагу.В движении торсион скручивается, чем крепко связывает колеса с кузовом. Торсионная балка может быть ориентирована вдоль оси автомобиля (этот вариант используется в тяжелых грузовиках), а может быть и поперечной – именно такую монтируют на легковушках, и в основном – заднеприводных.

Плюсы и минусы торсионной подвески обусловлены именно особенностями ее строения. Давайте поподробнее разберем преимущества и недостатки подобной, ставшей уже довольно привычной и используемой во многих автомобилях, механической конструкции.

Преимущества торсионов

Несмотря на то, что принцип работы торсионной и пружинной подвески практически не отличается, торсионные валы имеют несколько преимуществ перед пружинами или рессорами
:

  • простое и компактное устройство подвески;
  • легкость ремонта и обслуживания;
  • возможность регулировки жесткости подвески.

Торсионные валы занимают весьма мало места, что позволяет сделать подвеску максимально компактной. Обслуживание и самостоятельный ремонт торсионной подвески
не доставляют хлопот. Замена одного из торсионов производится с гораздо меньшими трудозатратами, нежели замена пружин.

Также стоит обратить внимание, что торсионная подвеска может регулироваться по жесткости
, чего не позволяет делать классическая пружинная. На некоторых автомобилях регулировка жесткости подвески производится автоматически или вручную дистанционно при помощи электродвигателей, которые регулируют предварительное усилие торсионов

В этой статье мы поговорим о том, что такое торсионная подвеска, ответим на вопрос, в чем ее преимущество, из какого материала изготовлена.

Материал, из которого делают подвеску этого типа, называется торсион. Он представляет собой стержень цилиндрической формы, изготовленный из металла. Это очень упругий материал. Изготовление стержня проводят поэтапно, чтобы он был качественным и упругим. Сталь проходит специализированную термообработку, а затем изготовленный стержень проходит механические скручивания.

Один конец торсиона закреплен к раме машины, а другой соединен со ступицей колеса. На сегодняшний день, чтобы автомобили хорошо ездили, и преодолевали различные ударные препятствия (ямы, кочки), кроме торсионной балки дополнительно крепят еще и амортизаторы. Это нужно, чтобы повысить надежность соединительных узлов.

На этом изображении торсионная балка

Устройство

Торсион – это металлический стержень, который имеет форму цилиндра. Он характеризуется очень большой степенью упругости. Чтобы он хорошо пружинил во время скручивания, его делают из прочной стали. Стержни имеют круглое или квадратное сечение. Торсионная подвеска разработана таким образом, что валы работают на кручение. Один из валов крепится к шасси, а что касается второго – его размещают возле специального рычага. Последний имеет перпендикулярное расположение, его привязывают к оси.

В основе такой конструкции – сталь, которая обработана при помощи высокой температуры. Подобная технология помогает при работе под высокими нагрузками. Конструкция выдерживает кручение и многие другие процессы, которые влияют на детали во время движения автомобиля. Торсионная подвеска имеет принцип работы на изгиб.

Интересный факт, что торсионная подвеска прошла долгий путь прежде, чем стать такой, которую мы ее видим сейчас. Впервые ее использовали в машине Beetle в 30-х годах ХХ века. Это было достижение чешского ученого Ледвинка, который увидел возможности торсиона и начал их использовать на автомобилях Tatra. После это начинается длительный путь к совершенству. Вначале были разработаны двойные рычаги, затем началось использование такой характеристики, как жесткость.

Торсионная система получила широкое распространение благодаря малому весу. Эта характеристика была очень кстати при производстве спортивных, армейских машин. Прижилась она и в производстве внедорожников. Сегодня такая подвеска стоит на Феррари F2001, Тойоте Лэндкруизере, МАЗе-547.

Во время Второй мировой войны ее использовали очень широко при производстве военной техники. Торсионную балку могут размещать поперечно или продольно. Все зависит от целей, которые поставлены перед конструкцией. На легковых авто чаще всего используют поперечное расположение. Чаще всего он находится на заднем приводе. А вот продольно ставят подвески на тяжелых машинах. Но независимо от расположения задачи не меняются.

Конструктивные особенности секционных ворот. Общие сведения

Секционные ворота — это сложная конструкция, состоящая из множества механизмов. Они служат для открывания, закрывания проема. Соответственно типу ворот их комплектация и конструкция могут существенно отличаться. Однако все модели работают по общему принципу.

В состав любых секционных ворот входят следующие детали.

  • Рама с направляющими. К проему и потолку крепят рельсовые и каркасные профили.
  • Полотно (створка) из сэндвич-панелей. Между ними размещают уплотнители, чтобы не было щелей.

    Изображение № 1: конструкция сэндвич-панели

  • Пружинный подъемный механизм для ворот гаража или другого сооружения. Компенсирует вес створки и обеспечивает ее открывание и закрывание.
