Устройство карбюратора ваз 2107 и принципа его работы

Как отрегулировать и настроить карбюратор ВАЗ-2107

Большая часть сошедших с конвейера автомобилей ВАЗ-2107 оснащалась карбюраторной системой питания, хотя для экспорта выпускались инжекторные версии. «Семерки» с инжектором на отечественном рынке появились только в последние годы производства. Поэтому большая часть ВАЗ-2107 с карбюраторной системой питания, которая уже устарела.

Но устаревшая, не значит плохая, по некоторым критериям карбюратор «обходит» инжектор. К положительным качествам относятся минимальное количество электроники, что сказывается на надежности системы питания, высокая ремонтопригодность, неприхотливость к качеству бензина.

Но чтобы поддерживать систему питания ВАЗ-2107 в работоспособном состоянии некоторые ее узлы требуют периодического обслуживания. Касается это в первую очередь карбюратора. На ВАЗ-2107 используется карбюратор «Озон», в отличие, к примеру, от карбюратора «Солекс» ВАЗ-2109. Карбюратор «Озон»отличается сравнительно простой конструкцией и неприхотливостью, что позволяет выполнять обслуживание узла самостоятельно, не прибегая к услугам СТО. Но отметим, что на ВАЗ-2107 различных годов выпуска, которые оснащались карбюраторной системой питания, применялись модификации «Озона», хотя разница между ними незначительна и сводится она к использованию разных по устройству вспомогательных узлов, но общая конструкция одинакова.

Периодичность чистки

Для карбюратора периодичность чистки установлена с
учетом условий эксплуатации:

1. Не
   снимая устройство и применяя специальные химсредства для чистки, процедуру
   проводят каждый квартал, а также при превышении пробега в 6000 км.
2. Ежегодно
   требуется снимать узел, продувать каналы, демонтировать жиклеры, выполнять
   замену фильтров. При использовании некачественного топлива срок периодического
   полного обслуживания уменьшается до 6 месяцев.
3. При
   возникновении любых признаков, которые указывают на засоры, рекомендуется сразу
   выполнить диагностику и процедуру очистки.

Осуществляя чистку карбюратора, учитывают степень его загрязнения.
При незначительных проявлениях используют специальные средства. При тяжелом загрязнении,
которое влияет на работоспособность карбюратора, его потребуется снять,
разобрать, а затем промыть, прочистить и продуть. Только после этого узел
устанавливается обратно с учетом последующих действий по регулировке.

Как прочистить карбюратор

Прежде чем начать чистку карбюратора, вам необходимо тщательно подготовиться: купить в автомагазине специальный аэрозольный очиститель, вооружиться гладкими сухими тряпочками, насосом для накачки шин, снять карбюратор и разобрать его.

Прочистка жиклёров

Жиклёры — каналы подачи топлива и газа — чистят сжатым воздухом или жидким очистителем под давлением. Механическая чистка какими-либо ворсистыми или металлическими предметами запрещена.

При прочистке жиклёров сжатым воздухом (для этого можно использовать насос для шин) продувается корпус жиклёров холостого хода, главной дозирующей системы (воздушные и топливные), затем клапаны и каналы распылителя насоса.

При сильном загрязнении жиклёры помещают в ацетон, чтобы отложения размягчились или полностью растворились. Затем их следует продуть.

Диаметр отверстий, мм	Первая камера	Вторая камера
Главный топливный жиклёр	1,35	1,25
Воздушный жиклёр	1,70	1,90
Топливный жиклёр холостого хода	0,45	0,60
Воздушный жиклёр холостого хода	1,80	0,70
Жиклёр насоса ускорителя	0,50	—
Перепускной жиклёр подачи ускорительного насоса	0,40	—
Топливный жиклёр обогатительного устройства	—	1,50
Эмульсионный жиклёр обогатительного устройства	—	1,70
Воздушный жиклёр обогатительного устройства	0,70	—

Промывка поплавковой системы Чтобы попасть к поплавковой системе карбюратора, необходимо:

• Снять воздушный фильтр и хомуты крепления топливных шлангов.
• Отсоединить трос, который отвечает за пусковое устройство.
• Снять электрический разъём на электромагнитном клапане.
• Затем отвертеть крепящие болты и не переворачивая снять крышку карбюратора.

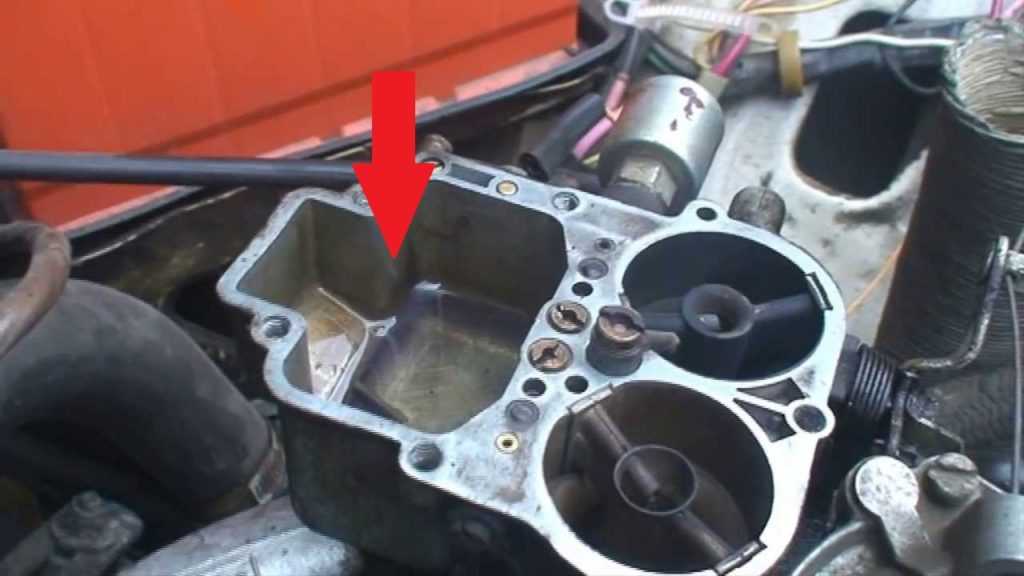

Чистить поплавковый отсек лучше всего резиновой грушей, тщательно втягивая остатки топлива из камеры. Ворсистые тряпки использовать не стоит — они могут случайно забить жиклёры.

В завершение очистки вы можете протереть дно поплавковой камеры жёсткой кисточкой.

Чтобы проверить, насколько хорошо вы очистили поплавковую камеру, необходимо вывернуть воздушные жиклёры и продуть эмульсионные колодцы. Если в них появляется грязь, промывку следует повторить и проверить тем же способом.

Чистить отсек поплавковой системы лучше всего резиновой грушей

Промывка дроссельной заслонки

Производится с помощью очистителя, который можно приобрести в специализированном автомагазине.

Промывается сама дроссельная заслонка, а также все доступные элементы, каналы, клапаны и прочее

Особое внимание следует уделить каналу принудительной вентиляции картера, т. к

он засоряется чаще и сильнее других частей.
После этого откручивается датчик холостого хода и промываются внутренние элементы.
Процедура повторяется ещё раз.

Видео: как прочистить дроссельную заслонку на ВАЗ

Признаки неисправности карбюратора ВАЗ 2107

Как и любое другое механическое устройство, карбюратор может выходить из строя. Очень редко поломки случаются внезапно, обычно механизм на протяжении некоторого времени даёт водителю понять, что с ним что-то не так.

Таким образом, существуют ярко выраженные признаки неисправностей, на которые владелец ВАЗ 2107 должен обратить внимание

Двигатель глохнет на холостом ходу

Нестабильность холостого хода, рывки и дёрганья мотора или просто неспособность двигателя работать вхолостую — всё это указывает на неполадки в работе карбюратора. Как правило, «виновность» за эти неисправности можно возложить на:

• экономайзер холостого хода, который отвечает за работу мотора в режиме прогревания или вхолостую;
• поплавок, который сместился в сторону, из-за чего в камерах недостаточно топлива для создания топливно-воздушной смеси;
• насос-ускоритель, который не подаёт нужного объёма горючего, поэтому двигателю очень сложно работать.

В любом случае необходимо обратиться в автосервис, чтобы выявить точную причину неисправности.

Провалы при разгоне

Нередки случаи, когда «семёрка» уверенно заводится, мотор отлично держит обороты, при езде на средних скоростях водитель не испытывает дискомфорта. Но как только машина выезжает на открытую трассу, то очень сложно бывает набрать скорость: при нажатии на педаль газа чувствуются провалы в работе мотора.

Причина этой неисправности может скрываться в следующих элементах карбюратора:

• засорились жиклёры, поэтому воздух и бензин не поступают в камеру сгорания в нужных объёмах;
• диффузоры и ускорительный насос работают неправильно.

В этом случае потребуется провести чистку карбюратора и проверку его элементов на износ и механические повреждения.

Запах бензина в салоне

Собственно говоря, в салоне может пахнуть бензином только тогда, когда излишки топлива выделяются из карбюратора. То есть запах — это первый признак того, что скоро будут залиты свечи.

Запах бензина во время езды и стоянки — это серьёзный повод проверить работоспособность карбюратора

Заливает свечи

Этот признак неисправности карбюратора можно выявить без включения зажигания. Как правило, если излишки топлива выделяются на поверхность, то первыми страдают именно свечи зажигания. В самых серьёзных случаях под машиной могут скапливаться лужицы из бензина.

Переливание топлива возможно по ряду причин, однако чаще всего это происходит по вине поломок системы обратной подачи топлива. Рекомендуется прочистить все каналы подачи бензина, а также проверить насосную установку: вполне возможно, что насос работает в сверхмощном режиме.

Двигатель стреляет

Это понятие можно связать с переливанием. Если произошла утечка топлива из карбюратора, то он может начать стрелять (чихать), то есть дёргаться при работе, а в самых серьёзных случаях и воспламеняться. Разумеется, эксплуатировать такой автомобиль небезопасно, поэтому требуется разборка карбюратора и его промывка.

Двигатель глохнет при нажатии на педаль газа

Ещё одна неисправность связана с невозможностью тронуться с места: мотор заводится, ровно работает, но как только водитель нажимает на газ, двигатель тут же глохнет. Причина этой неполадки кроется в понижении уровня топлива в поплавковой камере. Горючего хватает только для того, чтобы завести двигатель, а при резком нажатии на педаль газа поток топлива полностью перекрывается, поэтому мотор и глохнет.

Как происходит регулировка карбюратора мотоблока

На что следует обратить внимание во время перебоя мотора? При возникновении неисправности карбюратора, первым делом нужно проверить наполненность топливного бака и уровень масла. Если топлива и масла будет достаточно, то переходят к осмотру свечи

Для этого ее выкручивают и при помощи зажигания проверяют искру. Далее тестируют поступление бензина к карбюратору. С этой целью снимают шланг со штуцера и отслеживают поступление топлива. Если горючее не появится, то, вероятнее всего, потребуется очищение сеточки фильтра. Для этого топливный кран отвинчивается и все детали промываются бензином. То же самое проделывают с жиклером карбюратора.

Чистка карбюратора выполняется следующим образом. Для очистки прибора для начала его нужно снять. Чтобы без труда снять карбюратор, нужно внимательно осмотреть корпус устройства и отвинтить все детали, на которых он держится.

Итак, снимаем карбюратор и выливаем из него бензин. Аккуратно отделяем все детали устройства (жиклер, поплавок) для дальнейшей продувки и очистки. Данная манипуляция совершается специальным очистителем.

При сильном загрязнении можно воспользоваться компрессором.

После очистки тщательно просушиваем все детали и смело приступаем к сборке. После сборки отрегулируйте карбюратор для мотоблока.

Устанавливаем очищенный прибор, используя штатную прокладку, и крепим его гайками. Не забываем про воздушный фильтр, регулятор оборотов и шланг для подачи бензина.

Настройка карбюратора мотоблока заключается в его регулировке. Для того чтобы самостоятельно отрегулировать карбюратор, нужно проделать следующие шаги:

1. Винты малого и полного газа нужно закрутить до упора.
2. Винты малого и полного газа вывернуть на полтора оборота (устанавливаем дроссельную заслонку в такое положение, чтобы между основанием и воздуховодом образовалась щель соответствующего размера).
3. Завести мотор и подождать, пока он прогреется.
4. При работающем моторе рычаг управления поставить на минимальные обороты.
5. Добиться бесперебойной работы двигателя. Для этого нужно сделать минимальными обороты холостого хода, используя винт дроссельной заслонки.
6. Поставить обороты холостого хода на максимум при помощи винта малого газа.
7. Поставить обороты холостого хода на минимум при помощи винта дроссельной заслонки.
8. Повторять 6 и 7 шаг пока не начнется непрерывная работа двигателя.
9. Рычаг управления мотором поставить на газ.
10. При возникновении перебоя отвернуть винтом, регулирующим качество смеси, не более 2,5 оборотов.

Хотелось бы отметить, что регулировка карбюратора на мотоблоке Нева совершается четко по вышеуказанной инструкции. Установленный на мотоблоке Нева прибор К-45 является однокамерным и горизонтальным. Камера поплавка находится в центральной части. Дроссельная заслонка — плоская.

На мотоблоке Нева используется двигатель ДМ-1К, который выпускается на заводе «Красный Октябрь Нева». Производитель категорически не использует двигатели китайского производства. Это касается и производства мотокультиватора.

Виды и назначение фильтров

Необходимость установки фильтрующих модулей вызвана спецификой работы стиральных машин, главной обязанностью которых является очищение вещей от грязи и пыли. В процессе стирки происходит интенсивное загрязнение воды, в том числе и механическим мусором, который может привести к поломке важных узлов агрегата. С грязных вещей в барабан машинки попадают не только песок и нитки, но и такие предметы, как монеты, застёжки, пуговицы, стразы, украшения и другие мелочи, которые нередко находятся в карманах.

За улавливание и удержание механического мусора, песка и грязи отвечают сливные (дренажные) фильтры, находящиеся в нижней части машинки. При их засорении отработанная жидкость не может полноценно выходить из бака, что приводит к остановке стирки и провоцирует размножение на внутренних поверхностях агрегата болезнетворных бактерий и грибка. Последние приводят к образованию слизи и появлению неприятного запаха. После стирки в такой машинке бельё начинает пахнуть затхлостью и требует перестирывания.

Однако не только загрязнённая вода может служить причиной некорректной работы, а иногда и остановки стиральной машины. Огромное влияние на эффективность её работы оказывает поступающая из водопровода вода, которая зачастую бывает не лучшего качества.

Учитывая специфику загрязнения входящей и выходящей из агрегата воды, заливные фильтры засоряются гораздо реже дренажных и требуют очистительных мероприятий чуть реже, однако, совсем забывать о них нельзя.

Какими средством чистить

Заниматься чисткой с помощью бензина, соляркой и керосином нельзя, как делают в быту. Мусор и отложение, которые засоряют систему топлива, образуются из бензина. Чтобы почистить карбюратор и не испортить его работу, нужно использовать специализированные средства для чистки и заслонки – «карбы», а не многофункциональные очистители, содержащие в себе масла и силиконы. Они только сильнее загрязнят систему.

Лучше всего использовать аэрозоли. Благодаря давлению в баллоне, при очистке они убирают грязь и нагар. Также делать чистку можно, не разбирая детали. Также следует знать о средствах самоочистки карбюратора. Это средство заливают в топливный бак, а после оно попадает в карбюратор, благодаря чему удаляются грязь и отложения. Эта очистка не удалит полностью загрязнения, но в экстренных ситуациях это хорошо работает. Чтобы почистить средством аэрозоли, вам понадобится около 10 минут, но зато результат будет виден сразу.

Liqui Moly Vergaser-Aussen-Reiniger	Достаточно популярная и качественная жидкость. С помощью этого состава можно убирать с поверхности не только нагар и смолистые отложения, но и очищать каналы и дроссельные заслонки. Средство также можно использовать для чистки форсунок	Аэрозоль в баллончике объемом 400 мл	3918	280р.
ABRO CARB&CHOKE Cleaner	Предназначен для быстрой и качественной очистки от нагара, углеродистых отложений и грязи систем и деталей карбюратора — системы холостого хода, каналов карбюратора, дроссельных заслонок, воздушных и топливных жиклеров, впускных клапанов и днищ поршней	Аэрозоль в баллончике объемом 283 мл	СС200	172р.
RAVENOL Carb Reiniger Spray	Гарантированно и быстро очищает от нагара, углеродистых отложений, смол и лаковых плёнок: дроссельные заслонки, воздушные и топливные жиклеры, систему и клапан холостого хода, каналы карбюратора, впускные клапаны и днища поршней	Аэрозоль в баллончике объемом 400 мл	4014835703544	450р.
3M PN08796	Это высокоэффективный аэрозольный очиститель для удаления смол, масел и нагара с автоматических воздушных заслонок и карбюраторов	Аэрозоль в баллончике объемом 354 мл	PN08796	339р.
HI GEAR HG3201	Аэрозольный состав эффективно и без разборки восстанавливает характеристики карбюратора, позволяя избежать дорогостоящего и трудоемкого ремонта системы питания	Аэрозоль в баллончике объемом 312 мл	HG3201	320р.
XADO JET100 ULTRA	Универсальный очиститель карбюратора и инжектора	Аэрозоль в баллончике объемом 250 мл	ХВ30014	460р.
MANNOL 9970 Carburetor Cleaner	Способно обеспечить качественную очистку карбюратора без его разборки. Удаляет высокотемпературные отложения как с внутренней, так и с внешней поверхности карбюратора. Полностью оптимизирует работу топливной системы. Этот продукт применим для двух- и четырехтактных бензиновых двигателей, с катализатором и без	Аэрозоль в баллончике объемом 400 мл	2430	120р.

Чисткам аэрозалем

Для того чтобы прочистить карбюратор средством в аэрозоли нужно будет снять воздушный фильтр и распылить продукт в аппарат. Отложения начинают моментально растворяться. Если детали грязные, то такую процедуру следует повторить несколько раз. Прогреваем двигатель минут 5-7 на холостых оборотах. При заведенном моторе наносим отчищающее средство в карбюратор и в другие детали топливной системы. Заглушаем двигатель и снова распыляем средство после 5-10 секунд. Далее отрегулируем обороты холостого хода. Средство не нужно вытирать или промывать водой. Прикрепляем воздушный фильтр обратно.

Очистка жидким средством

Чтобы сделать самоочиску жидким средством, нужно залить чистящее средство в топливную систему. Заправляем аппарат горючим. Средство смешивается с топливом и при работе двигателя попадает в карбюратор. Когда топливо начинает сгорать, средство начинает действовать и не полностью очищает детали.

Меры профилактики

Для автовладельцев разработан ряд профилактических
мер, снижающих риски загрязнения и поломки механизмов авто:

1. Топливо
   должно быть качественным и не содержать примеси. Некачественный бензин служит
   причиной появления нагара и грязи внутри механизма.
2. Постоянная
   замена топливных, воздушных, сетчатых фильтров. Период смены запчастей зависит
   от условий эксплуатации. Примером будет плохое топливо. В таком случае замена
   проводится раз в несколько месяцев.
3. Химические
   средства применяются для очистки раз в квартал, то есть простая продувка или
   промывка водой не дает хорошего результата. Очиститель подбирается по
   рекомендациям производителя или мастеров СТО, поскольку у каждого типа карбюраторов
   есть свои особенности.
4. При
   наличии опыта и рекомендованных средств, чистка проводится самостоятельно с
   соблюдением порядка действий.

Чистый карбюратор
Карбюратор после очистки

Следует регулярно проходить диагностику, так как
любые неполадки в топливной системе приводят к некорректной работе всех
элементов. Это сказывается на появлении загрязнений

Важно осуществлять
своевременную замену запчастей при появлении следов износа или повреждений

Самостоятельно устранить грязь в карбюраторе можно
только в том случае, если правильно выбраны очистительные средства и определена
степень загрязнения. Основными способами считают очистку с демонтажем и без
него. При сильных дефектах рекомендуют проводить очистку с промывкой и
продувкой элементов. Чтобы узел выполнял свою работу без нарушений, требуется
соблюдать все меры профилактики. Необходимо проводить техническое обслуживание
всех элементов топливной системы в установленные сроки и с рекомендованным
набором средств.

Чистка с разбором карбюратора

Чтобы провести ручную очистку с демонтажем и размонтировкой карбюратора, нужно вытащить аппарат и разобрать его. Отдельно убираем резиновые части, средство не должно попадать на него. Очиститель распыляем на металлические детали. Если карбюратор не убирался долго и на его деталях много налета, то карбюратор нужно залить чистящим средством и оставить на одну ночь. На следующий день аккуратно чистим щеточкой. Полости продуваем с помощью сжатого воздуха и одновременно высушиваем. Обязательно под рукой держите инструкцию. Не забудьте отрегулировать пусковое устройство, холостой ход и поплавковый механизм аппарата.

Как поменять прокладку

В разные годы на ДААЗ устанавливались прокладки из самых различных материалов: термостойкий картон, паронит, металл. Основная функция прокладки — это создать максимально надёжное и плотное соединение между корпусом карбюратора и поверхностью впускного коллектора двигателя. Только так может быть обеспечена нормальная работа силового агрегата.

После демонтажа карбюратора требуется осмотреть прокладку на наличие деформаций, разрывов или сильных вмятин. Завод-производитель рекомендует менять уплотнитель после каждого снятия карбюратора.

Слева — новая, в центре — при первом демонтаже карбюратора, справа — после 3 лет эксплуатации авто

Прокладка подбирается по типу старой. Нельзя устанавливать прокладку из другого материала или с изменением формы — она не сможет обеспечить надлежащего стыка между частями механизмов.

Процедура замены прокладки не представляет сложностей:

На шпильки крепления карбюратора насаживается новая прокладка.

Перед этим нужно прочистить место посадки от копоти и загрязнений.

Необходимо установить прокладку в том же положении, в котором находилась старая.

После чего на неё установить карбюратор и до упора закрутить фиксирующие гайки.

Планово-профилактическая чистка

Известно, что самый лучший ремонт — это своевременная профилактика

Содержанию карбюратора в надлежащей чистоте автовладельцы должны уделять пристальное внимание. Старайтесь заправляться на проверенных заправках, используйте топливо только указанных в эксплуатационной документации марок

Время от времени полезно проводить планово-профилактическую чистку агрегата своими руками. Для такой чистки производители автохимии выпускают специальные составы.

Стандартную пластиковую бутылку такого состава, объёмом 350–500 мл, заливают в почти пустой бак перед заправкой до полного бака. Присадка смешивается с бензином и начинает очищать топливную систему двигателя. Она растворяет и выводит из карбюратора смоляные отложения, нагар и другие загрязнения. Присадка положительно влияет также на состояние трубопроводов и топливного насоса. Рекомендуется выездить бак как можно полнее, чтобы при следующей заправке концентрация присадки в топливе была минимальной.

Наиболее известны такие производители карбюраторных присадок, как Hi-Gear, Liqui Moly, 3M, активно продвигается на рынке отечественная торговая марка «Эдиал». Покупать присадки следует только у надёжных поставщиков. Те, кому случалось купить поддельный продукт, часто вообще отрицают пользу присадок.

В среднем рекомендуется добавлять присадку в каждый двадцатый полный бак топлива.

Регулировка своими руками

В возможностях каждого автовладельца «шестёрки» или «семёрки» произвести регулировку карбюратора самостоятельно. Регулировочные работы способны усилить динамичные качества автомобиля, а также сократить расход бензина. Несомненно, это важные показатели для любого владельца авто, поэтому стоит ответственно отнестись к проведению регулировки карбюратора.

Подготовительный этап

Перед тем как приступить к работе, необходимо тщательно подготовиться. Этот этап необходим для того, чтобы во время наладки и настройки ничто не отвлекало водителя.

Сначала рекомендуется подготовить рабочее место. Карбюратор должен устанавливаться на ровную и твёрдую поверхность, лучше заранее запастись ветошью, так как возможны потёки бензина. К тому же необходимо позаботиться о том, чтобы помещение, в котором планируется регулировка, хорошо проветривалось и имело качественное освещение.

Второй момент подготовки — это набор необходимых инструментов. Потребуется заранее подготовить комплект гаечных ключей и две отвёртки — крестовую и плоскую с нешироким лезвием.

Далее — найти сервисную книгу на ваш автомобиль. Именно в ней указаны рабочие параметры, с которым нужно будет сверяться во время регулировки.

Как обогатить или обеднить смесь

Обогащение или обеднение топливовоздушной смеси нужно выполнять на холостых оборотах двигателя:

1. Запустить мотор и дождаться, пока он не прогреется до своей рабочей температуры.

2. До упора закрутить винты качества и количества топлива.

3. Далее отвернуть каждый винт на 3 оборота назад.

4. Сверяясь с показателями холостого хода, данными в сервисной книжке ВАЗ, выставить необходимое количество оборотов, регулируя винты в том или ином направлении.

5. То есть принцип регулировки смеси заключается в том, чтобы выставить рекомендуемые производителем обороты холостого хода посредством уменьшения или увеличения обогащения смеси (винт качества) и сокращения/увеличения количества смеси (винт количества).

Внизу в трубке расположен винт качества, а чуть правее в трубке меньшего диаметра — винт количества

Как сократить расход бензина

Основным элементом в карбюраторе считается поплавок. После того как вы провели регулировку обогащения/обеднения смеси, поплавок неизменно встанет на свою ось. Однако он может находиться чуть выше нормы — в этом случае расход потребления горючего будет возрастать. Помимо этого, регулировка поплавка необходима и для того, чтобы снизить токсичность газовых выбросов, так как из-за некачественной герметичности автомобилей ВАЗ часть газов может попасть в салон.

Регулировка поплавкового механизма осуществляется на полностью остывшем моторе. Для того чтобы добраться до него, потребуется снять коробку с воздушным фильтром и открутить крышку карбюратора:

1. Необходима подгонка язычка поплавка.

2. Ход поплавка должен соответствовать рекомендуемому показателю в 8 мм. В том случае, если на ВАЗ 2106/2107 эта величина больше — увеличивается расход горючего, если ниже — появляются потери в динамике.

3. Регулировка фиксаторов и креплений оси позволяет выставить нужный ход.

4. После чего необходимо установить на карбюратор крышку и прикрутить короб фильтра на место.

Подгонка язычка поплавка обеспечивается винтами и фиксаторами

Как снять карбюратор

Снятие карбюратора производится в том случае, если в нём обнаружена неисправность, но возможности сделать это методом частичной разборки нет. Также снимают карбюратор для его замены, регулировки и прочистки.

• Для начала удаляются всевозможные навесные части и тросы привода заслонок.
• Снимается со шпилек корпус воздушного фильтра. Для этого необходимо открутить все гайки, на которых он крепится к карбюратору. Отодвигается прижимная гайка и вытаскивается из кронштейна крепления оболочка троса воздушной заслонки.
• От загрязнений очищается наружняя поверхность деталей.
• Ослабляется трос привода воздушной заслонки и снимаются шланги подачи топлива и отвода картерных газов.
• Отсоединяется шланг между экономайзером и пневмоклапаном и шланг вакуумного распределителя зажигания.
• Затем откручиваются гайки, которыми карбюратор крепится к впускному коллектору.
• Снимается корпус карбюратора и чистой тряпицей глушится отверстие впускного коллектора, чтобы избежать засорения.

Не забудьте проверить целостность уплотнительной прокладки, которая находится между карбюратором и впускным коллектором. При необходимости замените её.

Раскручиваем гайки и снимаем корпус воздушного фильтра, после чего отсоединяем шланги и патрубки

Отсоединяем колодки и ослабляем дроссельную заслонку

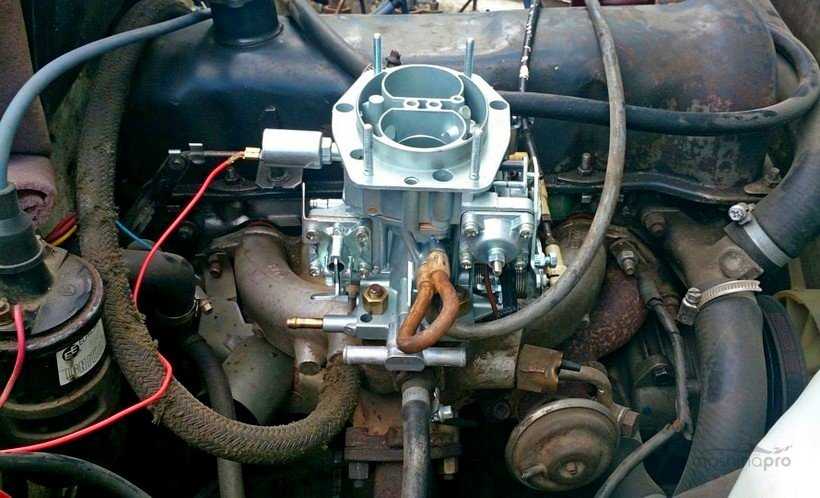

Поворачиваем гайки крепления карбюратора, снимаем его и закрываем впускной коллектор

Методы экспресс-очистки

Процесс продувки и очистки деталей карбюратора cолекс своими руками — продолжительное и трудоемкое занятие, поэтому вопрос о том, как почистить карбюратор ваз 2109 не снимая, актуален для большинства владельцев девяток.

Для быстрой промывки без демонтажа используется различная автохимия — так называемая «жидкая прочистка». Продаются в баллончиках по 300-500 мл. Некоторые средства предназначены для заливки в бак. Нужно залить средство при небольшом остатке бензина и ездить пока горючее не закончится. Процедуру повторить через 5-7 тысяч км. После первого применения прочистите бензобак в качестве профилактической меры.

Другая группа средств предназначена для «местного» применения. Воздушный фильтр демонтируется и аэрозоль из баллончика закачивается напрямую через трубки устройства. После этого нужно завести мотор, дать поработать автомобилю на холостом ходу. Данные средства не являются панацеей при сильно загрязненном карбюраторе, а помогают лишь в аспекте профилактики и удаления малых загрязнений. Даже при регулярном использовании данной автохимии, прочистка карбюратора ваз 2109 должна осуществляться минимум трижды в год.

Способы промывки и средства, применяемые для неё

Промыть карбюратор самостоятельно можно тремя способами:

• не снимаяс двигателя и не разбирая его;
• путём частичной разборки;
• путём полной разборки.

Первый вариант предусматривает добавление химически активных жидкостей (присадок) в топливо. Иными словами, нужно залить определённое количество чистящего средства в бак и ездить себе спокойно на автомобиле дальше, не тратя своего времени. Бензин с присадкой, двигаясь по топливной системе, сам растворит и выведет грязь. Конечно, эффективным этот способ назвать никак нельзя, да и всё то, от чего мы пытались избавиться, неизбежно попадёт в цилиндры двигателя.

Промывка карбюратора путём частичной разборки — наиболее популярный вид обслуживания. Нам придётся снять воздушный фильтр, крышку , извлечь все элементы, которые могут быть загрязнены, промыть их и собрать устройство обратно. Эффективность этого метода достаточно высока, к тому же мы визуально можем определить, насколько чистым стал агрегат.

Ну а если снять и разобрать устройство полностью, замочить все его детали в чистящей жидкости, а после этого промыть их вручную и продуть струёй воздуха — мы получим практически новый карбюратор.

Ещё не так давно автовладельцы чистили карбюраторы своих автомобилей при помощи жидкостей, которые, обычно, можно найти дома:

• очищенным бензином;
• керосином;
• дизельным топливом;
• растворителем.

Да, они неплохо справляются с различного рода грязью и отложениями на внутренних стенках устройства, особенно если есть возможность и время для того, чтобы замочить в них необходимые детали на некоторое время. Но сегодня нет нужды использовать подобные средства. Лучше приобрести в автомагазине специальную жидкость. В продаже есть средства, как для самоочистки топливной системы (заливки в бак), так и для обслуживания карбюраторов. Наиболее популярными и эффективными из них являются:

Hi-Gear — линейка средств для промывки топливной системы и карбюратора. Отличается высокими растворяющими способностями. Не наносит вреда элементам системы. Выпускается как в виде присадок, так и в виде аэрозоля;

• Mannol Vergaser Reiniger — аэрозольный очиститель карбюратора. Применяется для чистки карбюраторов и инжекторов. Отлично справляется с нагаром, маслянистым налётом, другими загрязнениями;

• Средство для чистки карбюратора «Mannol Vergaser Reiniger»

• Jet 100 Ultra — спрей для быстрой чистки карбюраторов. Обладает теми же свойствами, однако, действует быстрее.

  Аэрозоль «Jet 100 Ultra»
