Как делать самодиагностику ваз 2115: самостоятельная диагностика, расшифровка и сброс кодов ошибок с видео

Проверка уровня и доливка охлаждающей жидкости Ваз 2113 / 2114 / 2115

Вам потребуются: охлаждающая жидкость, чистая тряпка.

Рекомендации
Завод-изготовитель рекомендует применять следующие охлаждающие жидкости:

АНТИФРИЗ G-48;
ЛАДА-КОНЦЕНТРАТ;
ЛАДА-А40; -ОЖКТОСОЛ-ТС;
ОЖ-40 ТОСОЛ-ТС;
ОЖ-65 ТОСОЛ-ТС; -ОЖКТОСОЛ-ТОРСА;
ОЖ-40 ТОСОЛ-ТОРСА;
ОЖ-65 ТОСОЛ-ТОРСА;
Cool Stream Standart;
Cool Stream Premium.

Перед началом работы установите автомобиль на ровную поверхность.

Расширительный бачок установлен в подкапотном пространстве на левом брызговике и закреплен эластичным ремнем.

Проверяйте уровень охлаждающей жидкости только на холодном двигателе

Охлаждающая жидкость токсична, поэтому соблюдайте меры предосторожности при работе с ней.

Не наливайте жидкость в бачок выше метки «МАХ», так как при работе двигателя ее объем увеличится.

При пуске двигателя пробка расширительного бачка должна быть завернута.. Полезные советы
Постоянно следите за уровнем охлаждающей жидкости

Его резкое снижение или увеличение должно стать сигналом для немедленного обращения в автосервис. Если свежезалитый тосол вдруг неожиданно быстро изменил цвет с голубого на коричневый, значит, вам продали подделку, в которую «забыли» добавить ингибиторы коррозии. Как можно быстрее замените жидкость, пока она не успела разъесть систему охлаждения

Полезные советы
Постоянно следите за уровнем охлаждающей жидкости. Его резкое снижение или увеличение должно стать сигналом для немедленного обращения в автосервис. Если свежезалитый тосол вдруг неожиданно быстро изменил цвет с голубого на коричневый, значит, вам продали подделку, в которую «забыли» добавить ингибиторы коррозии. Как можно быстрее замените жидкость, пока она не успела разъесть систему охлаждения.

Уровень охлаждающей жидкости должен быть между метками «МАХ» и «MIN», нанесенными на стенку расширительного бачка (аккумуляторная батарея для наглядности снята).

Для доливки жидкости отверните пробку расширительного бачка.
Долейте охлаждающую жидкость до требуемого уровня.
Заверните пробку расширительного бачка, пролитую жидкость удалите чистой тряпкой.

Предупреждение
Заворачивайте пробку расширительного бачка плотно. Расширительный бачок на прогретом двигателе находится под давлением, поэтому при слабо завернутой пробке из-под нее может потечь охлаждающая жидкость либо пробку может сорвать.

Другие книги по ремонту и обслуживанию автомобилей ВАЗ:

руководство по ремонту LADA Granta / ВАЗ 2190
книги по ремонту Лада Калина ВАЗ 1117 / 1118 / 1119
инструкция по эксплуатации Lada Largus

О книге «ВАЗ-2113, -2114, -2115 с двигателем 1,5i. Эксплуатация, обслуживание, ремонт, тюнинг: Иллюстрированное руководство»

Для каждого владельца автомобиля важно, чтобы он находился в хорошем состоянии и работал без сбоев. По этой причине многие предпочитают знать, что можно сделать самостоятельно в случае неисправности, чтобы, по возможности, быстро ее устранить

Это руководство описывает устройство автомобилей ВАЗ-2113, -2114, -2115, которые оснащены двигателем 1,5i.

В начале книги дается общая информация и описание моделей. Затем рассмотрено оборудование, элементы и приборы управления. После этого владельцы автомобилей смогут ознакомиться с тем, как производить техническое обслуживание, также прилагается материал по технике безопасности.

Большая часть руководства посвящается ремонту отдельных деталей. Все описывается очень подробно, есть цветные фотографии с комментариями, чтобы была понятна последовательность действий. Это делает руководство незаменимым при ремонте автомобиля. Также здесь есть советы по тюнингу. В Приложениях содержится дополнительная информация и схемы, которые могут быть полезны при ремонте.

Топливная система

Она состоит из многих составляющих: бензонасос, регулятор давления топлива, топливный фильтр, топливопровод, форсунки и рампа, благодаря которым горючее попадает в двигатель. Рампа – планка, на которой размещены форсунки и регулятор давления топлива, крепится двумя болтами к впускной трубе. Форсунки закреплены на топливной рампе, ее функция – подача горючего в двигатель. Форсунка – электромагнитный клапан, который открывается и распыляет тонкой струйкой под давлением топливо после того, как на него подается соответствующий импульс с ЭБУ. При соприкосновении с нагревателями топливо испаряется и подается через штифт иглы в камеру сгорания.

Основные коды ошибок ВАЗ 2114 инжектор: расшифровка

Система выпуска – 0000

30 – разрыв цепи нагревателя датчика кислорода до каталитического нейтрализатора;
31 – тоже с КЗ на кузов авто;
32 – аналогично с замыканием на 12В;
36-38 – то же значение, что и 30 только для выходящего сенсора.

Дефекты воздушной магистрали – 0100

102/103 – ДМРВ обрыв цепи или нарушение сигнала;
112/113 – магистрали сенсора t˚ за бортом, нарушение импульса;
116 – перегрев двигателя;
117/118 – повреждение цепи ДТОЖ;
122/123 – линия ДПДЗ, замыкание или нарушение изоляции;
130 – поломка датчика кислорода перед катализатором;
131/132 – аналогичный элемент, нарушение уровня сигнала;
133 – замедленный отклик ДК1 на команды;
134 – разрыв силового кабеля питания ДК1;
136 – ДК2 поломан;
137/138 – замыкание или нарушение проводки ДК2;
140 – сгорел предохранитель ДК2;
141 – нагреватель того же прибора сломан или поврежден;
171/172 – чрезмерно обедненная или обогащенная топливная смесь.

Коды ошибок ВАЗ 2114 1,6 литра, связанные с подачей топлива – 0200

201/204 – обрыв магистрали управления форсунками для всех последовательно;
217 – перегрев мотора;
230 – отказал бензонасос или перегорело соответствующее реле;
261/264/267/270 – КЗ цепи управления форсункой на +12 В соответственно для каждой вставки;
263/266/269/272 – отказ или дефект драйвера форсунок для каждой последовательно;
262/265/268/271 – КЗ магистралей на кузов машины.

Дополнительная навеска, не имеющая непосредственного влияния на мотор – 0400

422 – возможно забился катализатор или критически упала проходимость выхлопных газов;
441 – нарушение питания клапана продувки адсорбера;
444 – обрыв питания выше указанного элемента;
445 – замыкание КПА на кузов автомобиля;
480 – повреждены провода питания на главный кулер радиатора;
481 – отказ цепи управления вентилятора ОЖ №2.

Отказ, неполадки в системе управления оборотов СУ – 0500

500 – сенсор спидометра сломан;
506/507 – низкие или высокие обороты ХХ автомобиля;
511 – регулятор ХХ – перебиты магистрали от реле и ЭБУ;
560 – разрядилась батарея или порван силовой кабель.
562/563 – КЗ на бортовой проводке.

Бортовая сеть вспомогательного или основного оборудования – 0600

601 – контроллер ЭСУД, ошибка ПЗУ;
615 – вторичное реле стартера, повреждение проводки;
616/617 – тоже с КЗ на массу или 12В;
627 – управляющее реле бензонасоса, возможен обрыв магистрали;
628/629 – аналогично с замыканием на кузов или бортовую систему;
645-647 – муфта компрессора, повреждение проводки с касанием на корпус или другие кабели;
650 – сломана лампа «Check Engine» проверить двигатель, может быть повреждение проводки;
654 – отказал тахометр;
685-687 – неисправность главного реле управления двигателем, требуется полная замена детали;
691/692 – неполадки с реле главного вентилятора системы охлаждения.

Вспомогательные системы – 1000

102 – пробой нагревателя ДК1;
115 – отказ или сбой вышеуказанного прибора;
123/124 – нарушение, слишком богатая/бедная смесь на холостых оборотах;
127/128 – аналогично, только для частичной нагрузки на ДВС;
135 – разрыв магистрали подогрева ДК1;
136/137 – неправильная подача топлива при малой нагрузке на мотор, возможно барахлит привод дросселя;
140 – несоответствие измеренной и фактической нагрузки;
141 – отказ нагревателя ДК2;
171/172 – неверные сведения поступают от потенциометра;
301-304 – неправильно срабатывает зажигание в цилиндре, последовательно для всех камер сгорания;
386 – неправильная последовательность тестирования канала детонации;
410/425/426 – проводка заслонки продувки адсорбера, КЗ или повреждение линии;
500 – повреждена линия реле топливного насоса;
501/502 – аналогично с КЗ на кузов или проводку;
509/513/514 – ЦУ регулятора ХХ, обрыв или КЗ на борта или 12В;
541 – повреждение провода реле БН, возможно окисление клеммы;
570 – разрыв кабелей управления иммобилайзера;
602 – нет питания на ЭСУД, допускается окисление колодок;
606 – сломан датчик ухабов, нужна замена детали;
616/617 – аналогично с изменением уровня сигнала, возможно внутри прибора имеется КЗ;
2301/2303/2305/2307 – катушки зажигания замкнули на 12 вольт, последовательно для каждого поршня.

Важно! Здесь указаны исключительно самые популярные коды ошибок приборной панели ВАЗ 2114 и аналогичных моделей. Существуют и другие индексы, но ввиду малой распространенности они не упомянуты

ПРИНЦИП РАБОТЫ И МЕСТО РАСПОЛОЖЕНИЯ УСТРОЙСТВА

Электронный блок управления двигателем начинает работать при активации зажигания, он непрерывно функционирует в процессе езды, собирая информацию с разных датчиков четырнадцатой. Полученная информация анализируется процессором и по результатам анализа полученных данных устройство управляет функциональными системами ВАЗ-2114.

Блок управления двигателем ВАЗ 2114 получает информацию со следующих датчиков четырнадцатой:

(датчик) скорости движения;
Кислорода;
Детонации;
Фаз впрыска топлива;
Положения коленвала;
Положения дроссельной заслонки;
Моментального расхода воздуха;
Температуры жидкости в системе охлаждения.

На основе полученной информации ЭБУ на ВАЗ 2114 управляет такими системами и узлами автомобиля:

Адсорбером;
Системой зажигания;
Форсунками и топливным насосом;
Вентиляцией;
Программами автоматической диагностики;
Узлом регулировки холостого хода.

Мозги на ВАЗ 2114 состоят из 3-ех отдельных устройств, каждое из которых обладает индивидуальным видом памяти:

Устройство оперативного запоминания – блок ОЗУ является системой, обладающей кратковременной памятью. ОЗУ содержит информацию об недавних ошибках, которые ЭБУ обнаружил в системах четырнадцатой и разнообразных текущих параметрах автомобиля. ОЗУ память полностью обновляется при выключении зажигания.
Программируемое устройство постоянного запоминания – основной блок памяти, в нем сохраняется прошивка ЭБУ. ППЗУ содержит информацию о результатах калибровок систем четырнадцатой, а также алгоритм управления силовым агрегатом. Память ППЗУ – постоянная, она сохраняется при выключенном зажигании. При определенных навыках, блок ППЗУ может быть перепрограммирован, что даст улучшение мощности и динамики ВАЗ 2114.
Запоминающее электрически перепрограмируеммое устройство – основное функциональное предназначение блока – охрана машины. ЭРПЗУ содержит данные системы противоугонки четырнадцатой – пароли и их кодировку. Запустить двигатель удастся только после того, как ЭРПЗУ и иммобилайзер выполнят сравнения данных между собой.

Статья в тему: Выбор чехлов для ВАЗ 2114

ЭБУ ВАЗ 2114 спрятан внутри торпеды, прямо под приборной панелью. Для того чтобы добраться к мозгам необходимо с помощью крестообразной отвертки открутить фиксирующие шурупы и снять боковую панель торпеды со стороны пассажирского сидения. Там вы увидите продольный пластиковый корпус мозгов, который вставлен внутрь фиксатора из нержавеющей стали.

Чтобы снять блок управления необходимо открутить фиксирующий болт и потянуть фиксатор на себя, после чего устройство можно свободно извлечь (предварительно нужно полностью обесточить автомобиль, сняв все клеммы с аккумулятора).

Снимаете панель, а за ней “мозги” – все просто!

Как устранить поломку

После диагностики следует устранить поломку. При считывании сигнала необходимо проверить цепь и приборы, следующие за ним. Наиболее точный метод – замена поврежденной детали на заведомо исправную (новую). Это исключит вероятность неправильного ремонта. Если прибор в рабочем состоянии, проверяются магистрали, обычно достаточно примитивной прозвонки. Однако при отказе БУ или реле, потребуется специальный тестер и умение ним пользоваться.

Предотвратить подобное можно следующим образом.

Один раз на 5000 км пробега проверять состояние разъемов. Колодки должны сидеть на месте плотно, без люфтов. При необходимости элементы необходимо заменить новыми.
Два-три раза в год проверять штепсельные разъемы на предмет окисления. Оксиды снижают проходимость электричества по бортовой проводке, что влечет некорректное отображение информации.
Специалисты рекомендуют купить и использовать масло для электрических клемм. Жидкость сходна по составу с трансформаторными лубрикантами. Формула не допускает воду и кислород к металлам, что препятствует их ржавлению.

Важно! Диагностику кодов ошибок ВАЗ 2114 на панели приборов и ЭБУ можно выполнить самостоятельно, исключительно при понимании сути процесса. Если уверенности в собственных силах нет – рекомендуется обратиться к квалифицированному мастеру

Двигатель 1,6 литра 16-ти клапанный

Двигатель с 16-ю клапанами устанавливался в специальную серию автомобилей ВАЗ 2114 под названием «СуперАвто». Данный двигатель в легком кузове четырнадцатой модели показал себя очень достойно. У автомобиля намного улучшились динамические характеристики в сравнении с 8-ми клапанными двигателями.

Параметр	Значение
Объем, (см³)	1596
Мощность (л.с.)	92
Крутящий момент (Нм)	131
Впрыск	Инжектор
Количество цилиндров	4
Система зажигания	Индивидуальная катушка зажигания на каждый цилиндр
Топливо	АИ-95

Обслуживания двигателя

Данный двигатель при наличии 16-ти клапанов получил серьезную недоработку. При обрыве ремня ГРМ загибает клапана, что приводит к очень дорогостоящему ремонту. Обслуживание необходимо проводить каждые 10 тысяч км. В него входят замена масел и фильтров, а так же осмотр составляющих ГРМ, для более раннего обнаружения возможных неисправностей.

Надеемся, наша статья была Вам полезна.

Утилиты (Софт) » «ВАЗ 2115-14, ВАЗ 221099» + Руководство по тюнингу ВАЗ

Мультимедийное руководство «ВАЗ 2115-14, ВАЗ 221099» — Если у вас стучат тормоза, вибрирует руль или слишком шумно работает двигатель, и вы думаетe, что обращение в автомастерскую обойдется вам очень дорого, тогда это энциклопедия то, что вам нужно! Также в сборке присутствует руководство по тюнингу ВАЗ-2108, 2109, 21099, 2113, 2114, 2115.

Мультимедийное руководство «ВАЗ 2115-14, ВАЗ 221099»Операционная система: Windows 2000/XP/VistaПроцессор: Pentium II 400 МГцПамять: 128 МБЯзык: РусскийРуководство по тюнингу ВАЗСистемные требования: Windows 95/98/98SE/ME/2000/XP; Pentium 200 МГц; 64 Мб оперативной памяти; разрешение экрана 1024х768;Размер сборки: 773.47 МбМультимедийное руководство «ВАЗ 2115-14, ВАЗ 221099»Если у вас стучат тормоза, вибрирует руль или слишком шумно работает двигатель, и вы думаетe, что обращение в автомастерскую обойдется вам очень дорого, тогда это энциклопедия то, что вам нужно! Она предназначена для владельцев автомашин, которые желают самостоятельно, не прибегая к услугам автосервисов, отремонтировать свой автомобиль или просто научиться правильно за ним ухаживать. Данный интерактивный справочник представляет собой полный перечень советов и рекомендаций по техническому обслуживанию и ремонту автомобилей у себя в гараже или на даче. Вы научитесь определять неисправности в автомобиле по странным звукам, вибрации и другим признакам. А также правильно эксплуатировать вашего «железного друга», чтобы как можно реже залезать ему под капот.Особенности:— Руководство по разборке и сборке всех узлов автомобиля с более чем 350 иллюстрациями. — Полный список особенностей модифицированных моделей. — Ремонт электропроводки. — Диагностика неисправности по звукам, вибрации и другим признакам. — Список применяемых горюче-смазочных материалов. — Эксплуатационные особенности различных деталей. — Полные технические характеристики. — Пошаговая инструкция разборки и сборки. — Шины и колеса, допускаемые к установке при эксплуатации автомобиля.’);if(«undefined»===typeof loaded_blocks_da){loaded_blocks_da=[];function n(){var e=loaded_blocks_da.shift();var t=e.adp_id;var r=e.div;var i=document.createElement(«script»);i.type=»text/javascript»;i.async=true;i.charset=»utf-8″;i.src=»https://code.directadvert.ru/show.cgi?async=1&adp=»+t+»&div=»+r+»&t=»+Math.random();var s=document.getElementsByTagName(«head»)||document.getElementsByTagName(«body»);s.appendChild(i);var o=setInterval(function(){if(document.getElementById(r).innerHTML&&loaded_blocks_da.length){n();clearInterval(o)}},50)}setTimeout(n)}loaded_blocks_da.push({adp_id:e,div:t})})(233229)Руководство по тюнингу ВАЗМультимедийное издание «Самара тюнинг» содержит все операции по тюнингу двигателя, трансмиссии, ходовой части, а также оборудования кузова автомобиля. Тексты проиллюстрированы и снабжены подробными комментариями и рекомендациями. Особенности программы: — Материал четко структурирован — Понятный, удобный интерфейс — Расширенная навигация с системой ссылок и закладок — Вариативный поиск — Возможность печати с предварительным просмотром документа — Работает без установки.Скриншоты:

Скачать «Мультимедийное руководство «ВАЗ 2115-14, ВАЗ 221099″ + Руководство по тюнингу ВАЗ»:

Одним файлом Zalivka.com:http://3alivka.com/file/10240/z731avtoserv…4.2115.rar.htmlОдним файлом Sellfile.net:http://sellfile.net/all/10240/download_z73…4.2115.rar.htmlСкачать с Letitbit.net:http://letitbit.net/download/22630/00535.0b7fb69….part1.rar.htmlhttp://letitbit.net/download/22630/81021.88e371e….part2.rar.htmlhttp://letitbit.net/download/22630/56432.56bb523….part3.rar.htmlhttp://letitbit.net/download/22630/84000.8a1a948….part4.rar.htmlhttp://letitbit.net/download/22630/45717.4d15ed4…4.2115.rar.htmlСкачать с Rapidshare.com:https://rapidshare.com/files/442154741/z731….2115.part1.rarhttps://rapidshare.com/files/2252328735/z73….2115.part2.rarhttps://rapidshare.com/files/559880163/z731….2115.part3.rarhttps://rapidshare.com/files/3085280760/z73….2115.part4.rar

Просмотров: 2014 |

Диагностика

Установить коды ошибок ВАЗ 2114 инжектор 8 клапанов можно двумя путями. При этом каждый метод имеет уникальные преимущества и минусы.

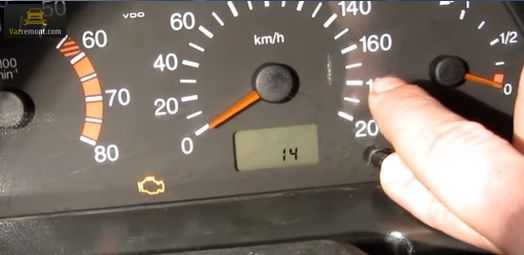

Самодиагностика ВАЗ 2114: коды ошибок и их расшифровка

Способ самодиагностики не требует от водителя наличия сложных приборов или дополнительных агрегатов. Для выполнения процедуры достаточно самого автомобиля.

Стандартная последовательность действий выглядит так.

Вдавить клавишу сброса одометра.
Перевести ключ зажигания в положение №1 (включить бортовую электрику).
Освободить кнопку сброса пробега. После этого стрелки приборов сделают полный оборот, и вернутся на место.
Второй раз вдавить клавишу сброса и отпустить. Команда вызывает на дисплей показатель версии прошивки.
Повторить пункт №4 – это вызовет на экран коды ошибок бортового компьютера.

Если последовательность действий выполнена верно, все индикаторы загорятся, а дисплей выдаст двузначный код неисправности.

Самые распространенные коды ошибок панели ВАЗ 2114, встречающиеся в 90% случаев:

1 – сбой микропроцессора, требуется перепрошивка;
2 – код ошибки 2 ВАЗ 2114 свидетельствует о том, что налицо перебой или нарушение проводки датчика поплавка внутри бензобака;
4 – КЗ электропроводки, превышен предел напряжения;
8 – код ошибки 8 на ВАЗ 2114 указывает на упадок вольтажа в сети, возможно сел аккумулятор;
12 – в ВАЗ 2114 код ошибки 12 говорит о том, что неправильно функционирует контрольная лампа;
13 – обрыв цепи датчика кислорода;
14 – код ошибки 14 на ВАЗ 2114 предупреждает водителя о том, что произошел перегрев мотора или замыкание сенсора температуры антифриза;
15 – замыкание или вышел из строя ДТОЖ;
16 – превышение допустимого предела вольтажа бортовой сети;
17 – критически упало напряжение БС, допускается разряд АКБ;
19 – не реагирует ДПКВ или произошло замыкание на линии;
21-22 – некорректное реагирование ДПДЗ, возможно замыкание или обрыв проводки;
23/25 – КЗ датчика положения дроссельной заслонки;
24 – поломка спидометра, возможно, перебиты силовые жилы;
27/28 – износился или сломан датчик СО;
33/34 – неполадки ДМРВ, возможет обрыв питания или замыкание;
35 – отказал сенсор РХХ, лечится только полной заменой;
41 – неправильное распределение фаз накрылся или замкнул;
42 – отказала цепь или перебиты провода блока электронного зажигания;
43 – неисправен сенсор детонации смеси;
44/45 – нарушение подачи топлива в двигатель, система может троить, появляются рывки при ускорении, плохо набирает обороты;
51 – барахлит ПЗУ;
52 – аналогично для ОЗУ;
53 – отказ потенциометра;
54 – разрыв проводки на октан корректор;
55 – чрезмерное обеднение смеси вовремя разгона;
61 – перебои в работе лямбда-зонда.

В некоторых случаях допускается накладывание ошибок друг на друга при аналогичности поломки. Для примера, если ошибки 1 и 4 пересекаются, панель укажет «5».

Важно знать, что после просмотра коды ошибок ВАЗ 2114/2115 не пропадают самостоятельно после выполнения ремонта. Их требуется принудительно сбросить

Для выполнения работы потребуется простая последовательность действий:

включить зажигание автомобиля;
снять клеммы с аккумулятора;
выждать 20-30 секунд;
вернуть зажимы на место.

Это также необходимо проделать, если планируется поездка на СТО. Обнаружив указания бортового компьютера, мастера будут исправлять эти проблемы, что выйдет однозначно дороже.

К минусам самостоятельной процедуры относится малая точность данных. Бортовая диагностика показывает только общий вектор направления, где следует искать неисправность.

Проверка при помощи диагностического оборудования

Выявить коды ошибок ВАЗ 2115 и 2114 можно при помощи ноутбука со специальной программой. Инструмент подключается к тестовой колодке автомобиля через набор переходников. Мастер настраивает ПО, и после диагностики на экране компьютера отобразится одна или несколько неисправностей в виде пятизначного шифра.

Первая часть – буква:

В – поломка кузовных панелей;
С – неисправности шасси или подвеска;
Р – расстройство электрики, двигателя или трансмиссии;
U – повреждение клеммы для обмена информацией.

Вторая часть – однозначная цифра:

0 – типичный указатель по стандарту SAE;
1/2 – конвейерный код поломки;
3 – резерв.

Следующий элемент – указатель группы поломки:

1/2 – дефект топливной/ воздушной магистрали;
3 – зажигание и сопутствующие элементы;
4 – катализатор;
5 – ХО силовой установки;
6 – ЭСУД и сопутствующая проводка;
7/8 – блоки трансмиссии.

Окончательные две цифры указывают непосредственно на саму проблему.
