Что такое адаптивная кпп

Время адаптации

Автолюбителей вполне справедливо интересует вопрос скорости адаптации. То есть временной отрезок, необходимый трансмиссии, чтобы привыкнуть и подстроиться под определённые эксплуатационные условия.

Время адаптации напрямую зависит от конкретного производителя коробок и используемой электроники. Условно можно разделить коробки на 2 категории:

АКПП, где адаптация занимает буквально несколько минут или происходит через несколько пройденных километров. Водитель проезжает определённую дистанцию или едет в течение некоторого времени в спокойном или агрессивном режиме. Автомат к этому привыкает и переходит под соответствующую программу работы;
Другие трансмиссии используют накапливаемую информацию. Они копят алгоритмы, собирая данные за достаточно внушительный временной промежуток или за большое количество километров. Некоторые коробки могут адаптироваться исходя из 300-1000 последних километров пробега. Сохранив информацию в электронном блоке, компьютер начинает переключаться между режимами, в зависимости от конкретной ситуации. Такие АКПП наиболее сложные в плане обучения.

Каждая категория адаптивных автоматов имеет свои преимущества. Первая быстро может привыкать под новые условия, но при этом чаще провоцирует дискомфорт в случае резкого изменения режима эксплуатации. Во второй ситуации требуется дольше ждать полноценной адаптации, зато потом коробка будет чётко понимать, как себя вести.

Проблемы в ходе выполнения процедуры

Адаптация АКПП стала возможной благодаря появлению сложных электронных систем, которые продолжают совершенствоваться и развиваться. Направленная на повышение комфорта и безопасности движения сложность этих систем таит в себе потенциальные риски и возможные проблемы.

Возникающие при эксплуатации АКПП или ее адаптации проблемы связаны в большинстве случаев с работой ЭБУ, со сбоями его программно-логических схем или технических элементов. Причинами последних могут быть короткие замыкания в результате нарушения изоляции или целостности корпусов, перегрев или попадание влаги, масел, пыли, а также скачки напряжения в бортовой сети автомобиля.

Достоинства и недостатки МКПП

Любая система, в том числе и КПП, имеет несколько различных конструкций, обладающих различными плюсами и минусами. Рассмотрим, чем МКПП отличается от других типов КПП:

Главным плюсом использования МКПП является её цена. Большинство бюджетных автомобилей комплектуются именно механикой. Конечно, не стоит ожидать того, что на «бюджетник» вам установят шестиступенчатые МКПП или новейшую механику с семью ступенями (такие коробки иногда ошибочно называют коробками седьмого поколения);
Если сравнивать МКПП с гидромеханикой, то МКПП будет намного легче по весу и обладать более высоким КПД;
МКПП не требует такого охлаждения, как АКПП;
Простота и надёжность конструкции (даже в варианте с МКПП для автомобилей с передним приводом);
Автомобили с МКПП более экономичны, чем с АКПП (это не относится к новейшим моделям АКПП, которые могут быть экономичнее «механики»);
Ремонт автомобиля с МКПП не вызывает сложностей и может быть произведён самостоятельно;
МКПП больше подходит для спортивных автомобилей, позволяя применять техники экстремального вождения, контролируемого заноса и так далее;
Автомобиль, оборудованный МКПП можно завести толканием, а если не получится, то отбуксировать на любое нужное расстояние.

Недостатки МКПП заключаются в следующем:

Переключение передач занимает больше времени, чем при использовании АКПП, так как происходит разобщение двигателя и трансмиссии в момент переключения;
Для плавного переключения передач необходимы навыки вождения с таким типом КПП;
Сцепление часто выходит из строя и нуждается в замене;
При езде на автомобиле с МКПП водитель больше устаёт, так как вынужден постоянно переключать передачи. Особенно эта проблема актуальна в больших городах.

Устройство механических коробок передач

Самый распространенный тип механических коробок – двухвальный. Устройство коробки передач 2х-вального строения. В ее конструкцию входят следующие элементы:

ведущий вал с блоком шестерен (первичный);
ведомый вал с шестернями (вторичный);
вилки переключения;
специальные муфты для синхронизации зацепления шестерен;картер коробки (корпус).

Первичный вал передает вращение от силового агрегата, благодаря сцеплению. Шестерни на ведущем валу жестко зафиксированы и вращаются одновременно с ним. Каждое зубчатое колесо вторичного вала вращается, благодаря зацеплению с соответствующей шестерней, расположенной на первичном валу.

В конструкцию механической коробки передач трехвального типа дополнительно включен вал промежуточный. Независимо от различий в конструкции, принцип работы 3х-вальной коробки почти не отличается от двухвального устройства.

Механическая коробка передач схема переключения

Механизм сцепления трансмиссии

В процессе движения автомобиля фрикционные диски механизма сцепления плотно взаимно сопряжены, в это время обороты первичного вала коробки передач и мотора равны между собой. При выжимании педали сцепления, трансмиссия отсоединяется от силового агрегата, поток передаваемой мощности кратковременно прерывается. Одновременно появляется возможность переключения передач без значительного снижения оборотов двигателя. Шестерни ведущего и ведомого валов выходят из зацепления и образуют другие пары, передачи переключаются.

Процесс переключения передач

Вторичный вал соединяется с первичным посредством специального подшипника, размещенного во внутренней полости ведущего вала. Первичный и вторичный валы вращаются независимо друг от друга.

На вторичном валу размещены блоки шестерен свободного вращения. Между ними жестко стоят специальные муфты-синхронизаторы, которые могут ходить только по продольным шлицам ведомого вала вдоль центральной оси. На торцах муфт имеются зубчатые венцы, предназначенные для сопряжения с торцовыми зубьями ведомых шестерен.

При выключении сцепления рычаг перемещается на заданную ступень.
Вилка вводит муфту-синхронизатор в торцевое соединение с соответствующей шестеренчатой парой.
Зубчатое колесо неподвижно фиксируется на валу для передачи усилия вращения.

При работающем двигателе на холостом ходу (на нейтральной передаче) шестерни свободно вращаются, синхронизирующие муфты разомкнуты. Для движения задним ходом предусмотрена, так называемая, «паразитная» шестеренка. При ее использовании вторичный вал коробки передач вращается в обратном направлении.

Для переключения скоростей используется специальный привод, состоящий из:

рычага для переключения передач;
вилок;
подвижных штоков.

Каждая вилка находится в проточенной кольцевой канавке синхронизирующей муфты.

Чем отличается обычный и адаптивный автоматы?

И тут все просто. Обычные автоматы запрограммированы на определенное переключение передач (у разных производителей по-разному), но суть одна – заложили переключения на 2500 оборотов и он переключается на них, никаких тебе пониженных экономичных оборотов, также нет и повышенных. Производители, конечно устанавливают различные имитирующие режимы – типа ECO (экономный), SPORT (спортивный), OD (овердрайв) и т.д., но все это по сути ручные регулировки автомата, никакой адаптации, все руками!

Адаптивный автомат, не нуждается в кнопках и настройках, не нужно никаких режимов он все запомнит и отрегулирует сам. Поэтому и на таких автоматах минимум кнопок, как у меня посмотрите фото, нет ни спорта, не экономного режима!

Если любите «экономить», так он и так привыкнет, если любите «гонять» через определенный пробег он будет переключаться на более высоких оборотах.

Как я уже писал выше определить такой автомат можно самому, по минимуму кнопок и режимов на рычаге и блоге рядом с ручкой АКПП. Ну и по изменяющемуся поведению.

Сейчас небольшое видео смотрим.

НА этом все, думаю для вас моя статья была полезна, расскажите про нее друзьям в соц.сетях, это лучшая благодарность для нашего блога.

(11 голосов, средний: 4,91 из 5)

Выбор кофемашины для кафе различной посещаемости

Какую выбрать полуавтоматическую кофемашину для кофейни, зависит от размеров заведения и посещаемости. Кофейни, взявшие в аренду небольшой зал, могут остановить свой выбор на профессиональных машинах капсульного или чалдового типа. Для приготовления вкусного, приятно пахнущего напитка бармену нужно только загрузить в прибор сырье и нажать определенную кнопку. Профессиональные рожковые модели также годятся для небольших заведений.

Кофемашина для кафе

Если кофейня большая, и в ней постоянно много народа, стоит присмотреться к автоматам. Они дороже стоят, но при большом скоплении клиентов быстро себя окупают.

Как ухаживать за адаптивной АКПП?

Как и за любой коробкой передач, за адаптивной АКПП не придётся долго и усердно ухаживать. Не стоит забывать, что, по сути, это один из видов автомата.

Всё, что от вас требуется — вовремя залить трансмиссионную жидкость, соответствующую типу вашей КПП. И лучше это сделать заблаговременно, до начала проблем с механизмом.

Дело в том, что ещё одним минусом адаптивной коробки передач является недостаточность возможностей для её надлежащего технического обслуживания. В России, особенно в малых городах страны, далеко не широки возможности поиска, покупки и замены деталей. Из-за этого ремонт может потребовать много времени (из-за заказа приборов) и средств.

Почему адаптивная АКПП – ТУПИТ?

Некоторые мне пишут, что после пробки в 30 – 40 минут трансмиссия как будто не работает нормально. Она реально «ТУПИТ» другими словами это назвать нельзя. Давишь на педаль газа, а разгонной динамики НЕТ. Все просто она адаптировалась к пробке, и сделала передачи длиннее, для того чтобы постоянно их не переключать. Чтобы уменьшить износ АКПП

Бывают и другие ситуации – когда вы «жарите» по трассе, передачи начинают быстро переключаться и понижаться. Вы заезжаете в город и отзывчивость великолепная, разгонная динамика также. НО через определенное время в городском режиме, АКПП опять становится «обычным» как и работал.

Если динамическая езда почти всегда нравится, то вот «ЗАТУПЫ» обычно пугают.

Этот процесс называется «обучением», когда наш автомат запоминает нужный режим вождения.

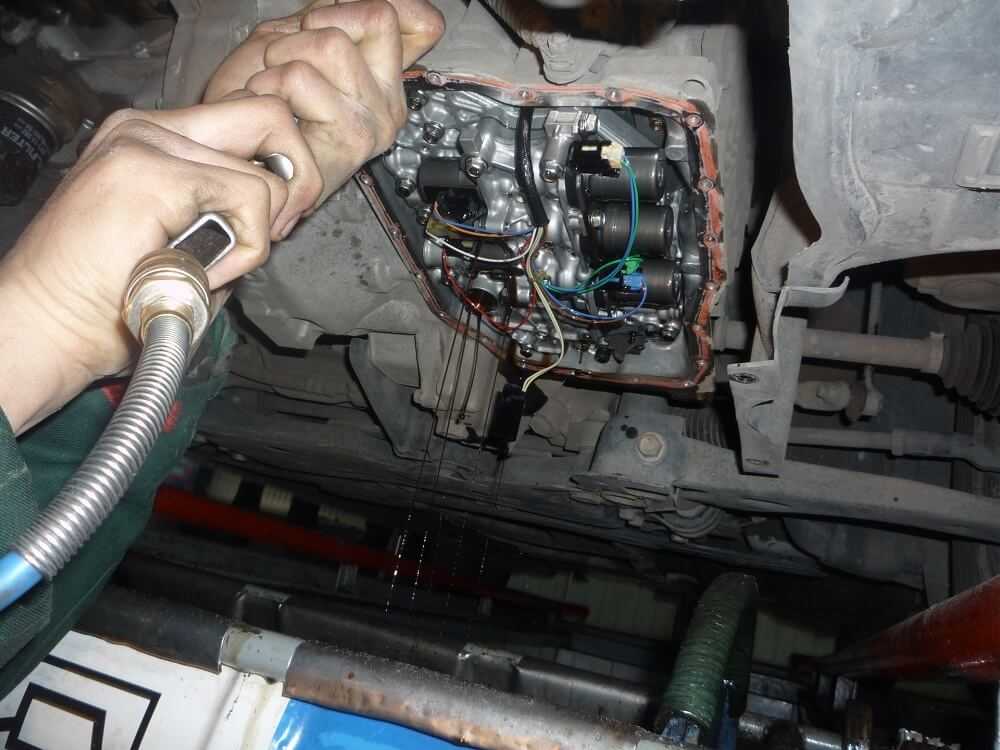

Устройство и уход за адаптивной коробкой

Безусловно, точное устройство адаптивной коробки передач зависит от модели и марки транспортного средства, на котором она установлена. Чтобы выдерживать конкуренцию, разные конструкторы добавляют в данный механизм свои «фишки».

Но, можно рассмотреть то, что имеет любая адаптивная КПП. Это то, чем отличается автомат от механики. У нее всегда есть гидротрансформатор, состоящий из лопаток, которые прикреплены к трем колесам. Кроме того, данный механизм имеет ряд зубчатых механических передач, чаще всего — планетарных. Однако настоящее сердце такой коробки — ее электроника. Чтобы считывать стиль езды в механизм был вмонтирован «мозг» бортового компьютера.

Как и за любой КПП, за адаптивной коробкой не придется усердно и долго ухаживать. Не забывайте, что, в принципе, это один из вариаций автомата. Все, что требуется от вас — своевременно залить трансмиссионную жидкость, которая соответствует типу вашей коробки. И лучше сделать это заблаговременно, во избежание проблем с механизмом.

Стоит отметить, что адаптивная АКПП имеет еще один недостаток — недостаточность возможностей для надлежащего техобслуживания такой коробки. В России, в особенности в небольших городах страны, возможности поиска, приобретения и замены деталей, далеко не широки. В результате этого на ремонт может уйти много времени и средств (из-за заказа деталей).

Почему адаптивная АКПП тупит

Многие сейчас спросят, что купили машину. Бывшие хозяева сказали, что адаптивная АКПП настроена. А после пробок динамика разгона – никакая. Или, наоборот, на автомагистрали идет динамично, а при въезде в город и после нескольких минут городского режима, снова начинает «тупить».

Дело в том, что автомат адаптируется к определенному режиму езды: в пробке или в городском режиме. Поэтому вариант с самостоятельной настройкой автомата порой бывает не эффективен.

А, чтобы не было таких затупов, я посоветую проводить адаптирование АКПП через прошивку чипа в специализированных мастерских.

Способы ускоренной адаптации автомата «под себя»

Мало кто знает, но при необходимости адаптация АКПП может быть проведена в ускоренном режиме (естественно, речь идёт о задании постоянного режима работы автомату, который формируется в течение длительной эксплуатации автомобиля). Подобная мера не должна казаться чем-то ненужным, ибо её проведение вполне резонно, если:

К автомобилисту в эксплуатацию попала АКПП, ранее адаптированная под другого человека, и требуется её перенастройка;
Автомат стал работать некорректно, пинаться и часто «тупить», но с его технической составляющей всё отлично;
После капитального ремонта коробка сбросила привычные настройки или просто отказывает адаптироваться под новый стиль вождения.

Как видите, ситуаций для принудительного обучения АКПП под новый лад работы особо придумывать не стоит, все они лежат на поверхности. Но как адаптировать автомат качественно и быстро? На самом деле есть несколько способов:

Вариант первый – отдаём автомат на перепрошивку. Тут всё предельно просто. Автомобилист говорит мастерам, под какой режим вождения хочет адаптировать АКПП, а они в свою очередь заново программируют её чип;
Вариант второй – проводим принудительную адаптацию. Здесь же всё посложнее, ибо придётся найти техническую документацию на обучаемую АКПП. Как правило, для принудительного обучения требуется сначала обнулить имеющуюся адаптацию, а затем «залить» новую. У разных коробок подобное обучение проводится по-разному. Для примера рассмотрим принудительную адаптацию автомата от Мерседес. Зачастую проводится она так:
Машина прогревается, глушится на 5-10 секунд, снова заводится (повторяем два-три раза);
Затем нажимается тормоз, АКПП переводится в режим ручного управления, по очереди включаются режимы и передачи (в таком порядке, в котором они должны работать в будущем);
После этого машина заводится, плавно разгоняется до 40 км/ч, глушится, снова заводится, плавно разгоняется до 80 км/ч, глушится, снова заводится и на автомобиле откатывается 5-7 километров.

Если же времени у вас вдоволь, то прибегать к принудительной адаптации автомата бессмысленно. Намного проще проехать в своём стиле несколько сотен километров и дать АКПП привыкнуть самой.

Пожалуй, на этом повествование об обучении автомата можно завершать. Надеемся, сегодняшняя статья была для вас полезна и дала ответы на интересующие вопросы. Удачи на дорогах!

Современные автоматические коробки передач, совсем не похожи на своих предшественниц которые были 20 – 30 лет тому назад. На заре их появления они полностью управлялись гидромеханическими приводами и никакой электроники там просто не было! Надежность их зашкаливала, они запросто ходили по 200 – 300 000 километров, главное чтобы было правильное обслуживание, менялось масло и фильтра. НО современные АКПП, далеко от этого, в них достаточно много электроники, которая управляет коробкой. Сегодняшние автоматы, практически все адаптивные, они подстраиваются под стиль вождения водителя и под определенные условия («город-пробки», «трасса-обгоны» и т.д.). Но бывают, они дико «тупят» хотя их от этого можно излечить простым «обучением». В общем, сегодня все по порядку, будет интересно …

Сейчас небольшое определение

Адаптивная автоматическая трансмиссия АКПП (автомат) – в своем строении имеет специальный электронный блок, который «привыкает» (адаптируется) к стилю вождению и помогает выбрать оптимальную взаимосвязь оборотов двигателя и переключения передач.

Мне кажется, сейчас уже нет обычных АКПП, если только в каких-либо музеях. Сейчас все современные автоматы, это смесь гидравлики, масла и электроники. Собственно сам процесс мало чем изменился, также есть вал, который от двигателя передает крутящий момент на гидротрансформатор, а уже после фрикционы зацепляют нужные шестерни планетарного механизма, подключая нужные передачи. Однако на новых автоматах всем этим процессом руководит электроника, она решает, при каких оборотах открываться соленоидам и переключать передачи.

Сколько стоит переоборудование и дальнейшее обслуживание

Прежде всего, нужно определиться с видом ГБО. Скорее всего, это будет сжиженный газ с оборудованием четвертого поколения. Установить его можно на почти любой бензиновый двигатель, причем как-то модифицировать его не придется – ГБО ставится поверх бензиновой системы.

Что касается дизельных двигателей, там все сложнее. В силу физических характеристик, используется обычно смесь метана и дизельного топлива: на холостом ходу используется только дизельное топливо (так как для него чем ниже обороты, тем ниже расход), а на ходу около 30-40% дизельного топлива замещается метаном. Система сложная и стоит дороже, чем ГБО на бензиновое авто.

Переоборудование автомобиля с его переводом на газовое топливо имеет ряд сложностей, и все они связаны с государственным регулированием. Если кратко, то процедура будет следующая:

найти лабораторию, аккредитованную по нормам Таможенного союза и заказать там предварительную техническую экспертизу и заключение о том, что переоборудование возможно.
Если автомобиль слишком старый или не подходит по другим критериям, заключение могут и не дать.
написать и подать заявление в ГИБДД на получение разрешения на внесение изменений в конструкцию автомобиля;
имея разрешение, провести установку и настройку ГБО в официальном автосервисе, имеющем все необходимые документы;
пройти техническую экспертизу в аккредитованной лаборатории и получить протокол после внесения изменений;
пройти обычный техосмотр и осмотр в ГИБДД;
если претензий не будет – внести изменения в ПТС и получить новое СРТС.

Почти на каждом этапе придется заплатить. Так, за предварительную и окончательную экспертизу обычно берется одна и та же лаборатория, которая оценивает свои услуги в 4000-5000 рублей.

Техосмотр стоит по нормативам 600-700 рублей, а суммарная госпошлина в ГИБДД за все действия составит 1650 рублей (это внесение изменений в ПТС, новый СРТС и свидетельство соответствия конструкции ТС требованиям безопасности).

Если платить через Госуслуги, будет скидка в 30%, и всего оформление обойдется в 1155 рублей.

И, конечно, самая дорогая часть – непосредственно работы по установке ГБО. Гнаться за дешевизной не стоит, так как на кону стоит безопасность автомобиля

При выборе СТО нужно обращать внимание на официальный статус (чтобы была зарегистрирована в налоговых органах, работала по договору и имела соответствующий сертификат соответствия)

Цена вместе с работой может составить 20000 рублей, а может и все 50000 – она зависит от «уровня» станции, параметров ГБО, его марки и конструкции автомобиля. Кроме того, можно установить тороидальный баллон (вместо запасного колеса), а можно цилиндрической в багажнике. Кроме того, предстоит выбрать производителя ГБО (обычно советуют польских или итальянских).

Но, тем не менее, установить ГБО 4 поколения на обычный автомобиль с инжекторным двигателем можно примерно за 40-50 тысяч рублей – это уже с учетом всех экспертиз, госпошлины, оборудования и стоимости его установки.

Комплект для установки ГБО 4 поколения с тороидальным баллоном

Стоимость обслуживания ГБО обычно сводится к регулярной замене топливных фильтров – работа стоит около 600 рублей, и примерно 1000 рублей за сами фильтры. Проводить эту работу обычно советуют каждые 10 тысяч километров, но все зависит от качества газа.

Установка метанового ГБО (КПГ) будет стоить в разы дороже – все услуги «под ключ» оценивают в 80 тысяч рублей и больше.

Типовые адаптивные коробки переключения передач

Впервые адаптивная автоматическая коробка передач была установлена на представительской модели от Bayerische Motoren Werke AG, известной 7-ке – Е38. Кроме пятиступенчатой коробки, в модели была использована система динамической стабилизации курса. Немецким автоконструкторам удалось сделать тяжелую и мощную машину плавной в ходу при неспешном маневрировании, и в то же время резкой и стремительной в скоростном потоке на автобане.

Кроме bmw, автоматическая адаптивная коробка достаточно быстро появилась на:

Range Rover Sport с 500-сильным бензиновым двигателем;
audi A8 третьего поколения с известной 8-ступенчатой автоматической системой Tiptronic с технологией электронного управления Shift-by-wire;
volvo S70.

Адаптивная автоматическая коробка передач является само собой разумеющимся атрибутом мощных и дорогих машин представительского класса. Правда, не все они столь успешно демонстрируют свою незаменимость. Зачастую покупатель сознательно отказывается от классического автомата в пользу стремительно набирающей популярность роботизированной механической коробки передач DSG. Последняя по ряду параметров, таких как скорость включения, экономичность и стоимость, значительно превосходит слегка устаревшую «классику».

Сегодня подобную коробку переключения передач можно встретить как на Фольксваген Пассат, так и на Тойота или Митсубиши, что говорит о востребованности системы и ее широком использовании современными автопроизводителями.

На видео можно ознакомиться с особенностями вождения, когда на авто стоит коробка-автомат:

Основные параметры адаптации

Большинство современных коробок автомат не имеют специальных кнопок для переключения режимов. Это упрощает вождение автомобиля для автовладельца. Главное, чтобы в АКПП исправно работал чип с вшитой в него программой.

Автомат запоминает:

стиль езды. АКПП самостоятельно настраивается на работу двигателя, реагирует на частое нажимание на педаль ноги водителя. Защищает от перерасхода топлива, которое может возникать в результате постоянной смены скоростей;
динамику разгона. АКПП помнит, как любит стартовать водитель и в следующий раз повторяет эти действия. В результате водитель получает плавное управление машиной без толчков и рывков;
стиль торможения. Если владелец авто любит тормозить резко, то коробка сбрасывает три передачи сразу после нажатия на педаль. Эти действия проходят незамеченными водителем.

АКПП умеет распознавать зимние условия. Например, если колеса пробуксовывают, то включается зимний режим. Понимает, когда машина двигается в гору. Во время этого процесса включается пониженная передача.

Сброс адаптации АКПП

Наиболее распространенный способ сброса адаптации АКПП состоит в следующих действиях:

Начать необходимо с прогрева двигателя до «рабочего» состояния. Никаких действий совершать пока не надо;
Затем нужно заглушить двигатель секунд на 5, и снова завести;
Дождаться пока обороты двигателя достигнут отметки в 2,5 тыс. – 3тыс. в минуту;
Снова заглушить секунд на 5 и вновь завести двигатель;
Удерживая тормоз, включить по очереди каждую скорость;
Совершить подключение дилерского тестера, сделать ресетинг;
Начать плавное движение;
Аккуратно, плавно набрать скорость 40 км/ч, через 1 минуту не спеша остановить автомобиль;
Заглушить двигатель, затем завести его;
Аккуратно, плавно набрать скорость 80 км/ч, через 1 минуту не спеша остановить автомобиль;
Заглушить двигатель, затем завести его;
Двигаться с разной скоростью минут 20 (40 км/ч, 80 км/ч, езда по прямой дороге с одинаковой скоростью)
Вытереть (отмыть) внизу коробки передач выступившее масло;
Прокатится от 5 до 20 километров, особо не нагружая двигатель;
Посмотреть, не протекает ли масло с сальников коробки передач и в других местах;
Если это необходимо, поднять уровень масел до нижнего значения горячего уровня;

Важно! Горячий максимум (самая высокая отметка) может иметь место лишь после достаточно долгой езды (более получаса). Таким образом можно предотвратить вспенивание масла и уберечь коробку передач от поломок

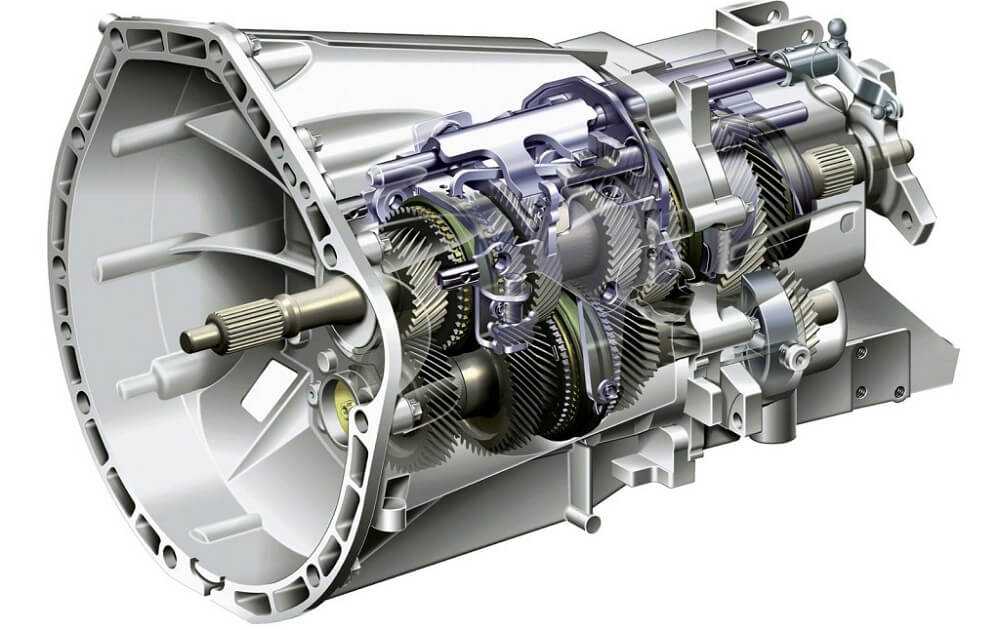

Устройство

Конструкция МКПП мало изменилась с тех пор, как были сделаны и запатентованы основные ее элементы. Механическая коробка переключения передач состоит из следующих деталей и узлов:

картер;
входной, выходной и промежуточный валы;
синхронизаторы;
ведущих и ведомых шестерней;
механизма переключения передач.

Собранные в едином корпусе детали взаимодействуют между собой, обеспечивая передачу крутящего момента. Устройство механической коробки передач зависит от особенностей конструкции и количества валов — по данному признаку они делятся на двух- и трех вальные. Последняя компоновка называется соосной и в технической литературе ее принято называть классической.

Валы и блоки шестерней

В такой конструкции ведущий и ведомый валы размещены картере коробки один за другим. В хвостовике первичного вала установлен подшипник, на который опирается конец вторичного. Отсутствие жесткой связи позволяет им вращаться независимо друг от друга с разной частотой и в разном направлении. Ниже под ними располагается промежуточный вал, передача усилия происходит через блоки шестерней установленных на указанные детали.

С целью снижения шумности редуктора, шестерни в нем делаются косозубые

При изготовлении данных деталей используется жесткая система допусков, и большое внимание уделяется качеству обработки сопрягаемых поверхностей

На ведущем валу классической механической коробки жестко закреплено несколько шестерней разного диаметра и соответственно с разным количеством зубьев. В отдельных случаях узел делается цельным, что обеспечивает ему максимальную прочность.

Шестерни на вторичном валу могут устанавливаться двумя способами:

подвижно на шлицах;
фиксировано на ступицах.

Соединение с ведущим валом в первом варианте происходит за счет продольного перемещения ведомой шестерни по шлицам до вхождения в зацепление в ведущей. Такая схема отличается простотой и надежностью и получила достаточно широкое распространение.

В другой конструкции продольное перемещение деталей исключается и соединение происходит при помощи скользящей муфты.

Видео — как происходит передача крутящего момента в МКПП:

Угловые скорости ведущего вала и ведомого уравниваются при помощи специального устройства, который называется синхронизатором. В коробках передач спортивных автомобилей или машин специального назначения вместо данных узлов могут использоваться кулачковые муфты.

Механизмы управления

За всю историю развития автотранспорта было разработано множество оригинальных конструкций. Наибольшее распространение получила компоновка, используемая в современных агрегатах.

Управление механической коробкой передач осуществляется специальной конструкцией, состоящей из следующих элементов:

рычага;
приводов;
ползунов;
вилки;
замка;
муфты переключения передач.

Изменения режимов работы агрегата производится водителем путем перемещения рычага из одного положения в другое. Через приводы задействуются ползуны. Защитой от одновременного включения является специальный блокирующий механизм – замок. В трехходовых коробках он делает невозможным перемещение двух ползунов при движении третьего.

Этот узел приводит в действие вилку переключения передач, которая вызывает смещение муфты. Данная деталь представляет собой толстостенное кольцо со шлицами на внутренней поверхности. Они находятся в постоянном зацеплении с зубчатым венцом ведомого вала, по которому муфта перемещается вдоль него. Аналогичные шлицы имеются и на боковой поверхности ведомой шестерни.

При переключении передач рычаг вначале переводится в нейтраль, из которой производится выбор нужного режима. За это время синхронизатор выравнивает угловые скорости, и шестерня блокируется муфтой. Крутящий момент с первичного вала передается на вторичный и далее через главный редуктор на ведущие колеса.

Синхронизатор обеспечивает безударное переключение, при этом время его срабатывания не превышает нескольких сотых долей секунды.

Видео — устройство сцепления и МКПП, наглядный рассказ от компании Тойота:

Мягкость работы механической коробки передачво многом зависит от общего состояния деталей и, в особенности, данного узла.

Синхронизатор представляет собой бронзовое кольцо с зубчатым венцом на внутренней стороне. При движении муфты она сначала прижимает деталь к конусной поверхности на боковине ведомой шестерни, возникшей при этом силы трения достаточно для выравнивания частоты вращения валов. После синхронизации происходит блокировка зубчатого колеса муфтой переключения.
