Как отличить и что лучше дсг или автомат

История

Механическая коробка передач требует тонкой работы педалью сцепления, и для решения этого вопроса конструкторская мысль пошла разными путями. Один из них — сделать совершенно другой механизм, в котором скорость переключается защемлением той или иной части многоступенчатой передачи, а толчки, возникающие при этом, гасятся жидкой средой — так работает традиционная гидромеханическая АКПП. Второй более прямолинейный — заставить автоматику выжимать сцепление. Первый действующий вариант такой коробки — Saxomat — выпущен в 1957 году. Эта коробка только выжимала сцепление, передачи приходилось переключать вручную.

Ещё до войны знаменитый Адольф Кегресс описал принципиальную схему коробки с двумя сцеплениями. Неизвестно, воплотил ли кто-то её в металле. В 1980-е годы идею подхватили гоночные инженеры porsche, сделав первый действующий вариант РКПП с двумя сцеплениями на аналоговой элементной базе. Коробка вышла тяжёлой и ненадёжной, для старта требовалось ножное сцепление, однако начало было положено, Porsche 956 выступал и показывал неплохие результаты, и система продолжала совершенствоваться в гоночных автомобилях. Оказалось, впрочем, что конструкции с одним сцеплением, сделанные из современных материалов, тоже достаточно быстро переключают. Современная коробка гоночных болидов высоких серий, в том числе «Формулы-1» — полуавтомат с одним сцеплением (для простоты последовательный кулачковый, что вполне приемлемо в гонках).

В 2003 году volkswagen AG выпустил первый двухдисковый «робот» для дорожных машин. И сегодня Volkswagen DSG — самый известный и распространённый из роботов с двумя сцеплениями, а мехатроник — прозвище исполнительного механизма любого робота (так он называется у Volkswagen). Если робот с двумя масляными сцеплениями Volkswagen DSG6 DQ250 мало отличался по статистике отказов от других коробок, то «младший брат» Volkswagen DSG7 DQ200 с двумя сухими сцеплениями оказался довольно неудачным. Производитель сказал: это очень перспективная коробка и он не будет от неё отказываться, взамен он даёт гарантию на 5 лет или 150 тыс. км пробега. С 2014 года коробку признали достаточно надёжной и отказались от такой гарантии.

Одновременно с двухдисковыми появлялись и однодисковые роботы — ничего общего с гоночными конструкциями они не имели, это была проверенная механика, к которой приделали исполнительные механизмы. Маркетинговый и инженерный эксперимент не удался: первые «роботы» переключались как выпускники автошкол, с рывками и толчками. К концу 2010-х жёсткие экологические нормы вынудили европейских производителей массово принять РКПП.

Помимо двух традиционных схем — с одним и двумя сцеплениями — существуют и экзотические схемы. Запатентована коробка с тремя сцеплениями. Редко встречается «автомат без гидротрансформатора» — помесь «автомата» и «робота», гидравлическая планетарная коробка со сцеплением. Один из фрикционов («сцепление») используется для трогания, его делают прочнее, прописывают особые алгоритмы управления. Дальнейшее переключение — как на АКПП. Встречаются и вариаторы без гидротрансформатора. Koenigsegg Jesko оснащён 9-скоростной трёхвальной коробкой без муфт переключения, но с 7-ю фрикционами.

Виды коробок передач DSG 7

Семиступенчатые роботизированные коробки передач выпускаются в нескольких модификациях и предназначены для разных видов автомобилей.

Самый простой робот с «сухим» сцеплением имеет маркировку DQ200. Эта трансмиссия предназначена для маломощных силовых агрегатов. Эту КПП можно встретить на многих автомобилях с передним приводом, которые используют в качестве повседневного средства передвижения.

DQ500 — это робот с «мокрым» сцеплением. Он более надежен и выдерживает более интенсивные нагрузки, чем его предшественник. Такая коробка может выдерживать крутящий момент до 600 Н*м и используется для более мощных силовых агрегатов. Подходит для машин с полным приводом.

Предыдущие модели роботов предназначены для машин с поперечным расположением мотора. Для продольно расположенных двигателей подходят КПП с мокрым сцеплением модификаций DL501 и DL382.

Отдельно хочется сказать о новом 7-ступенчатом роботе DQ381. Эта коробка представляет усовершенствованную версию ДСГ 7, которая позволяет снизить количество вредных выбросов в атмосферу, имеет сниженный коэффициент трения между деталями. Производитель уверяет, что она надежнее предшественников, но судить об этом еще рано, время покажет.

DSG и DCT

Direct Shift Gearbox, коробка прямого включения — товарный знак. Сцепление «робота» DSG может быть:

• сухим (skoda Rapid, Polo GT, VW Golf);
• мокрым (Skoda Octavia RS, Volkswagen Golf GTI).

На кроссоверы Skoda Kodiaq или минивэны VW сегодня ставят семиступенчатую Direct Shift Gearbox с двумя мокрыми сцеплениями. DCT по своей сути является неким аналогом коробки DSG от VW.

Direct Shift Gearbox

При сравнении DCT и DSG можно выявить лишь небольшие различия. Авто в обоих случаях трогается ровно, но в спортрежиме, как правило, себя лучше показывает Direct Shift Gearbox. С другой стороны, парковка с Dual Clutch Transmission осуществляется проще. Если сравнить, например, Polo и Ceed с «роботами», то «немец» быстрее стартует, а корейское авто делает это более плавно.

Корейские трансмиссии отличаются лучшей скоростью переключения передач (DCT M Drivelogic от bmw – 1/10 секунды, DSG от Volkswagen — 2/10 секунды).

Корейские трансмиссии отличаются лучшей скоростью переключения передач

Ремонт семиступенчатой корейской системы обойдется очень дорого. Сегодня его минимальная стоимость составляет около 25 000 рублей, но и сумма в 300 000 рублей, объявленная за ремонт «робота» вполне может быть реальной. Адаптация трансмиссии обойдется в 3 000 – 4 000 рублей, замена масла — примерно в эту же сумму. Стоимость замены гидроблока — от 5 000 рублей.

Что такое роботизированная коробка передач

Роботизированная коробка передач (РКПП, или робот) — это часть трансмиссии транспортного средства. Иногда ее путают с автоматической коробкой, но они отличны друг от друга. РКПП состоит из механической КПП, автоматических переключателей электрического или гидравлического типа (актуаторы) и блока управления этими переключателями (ЭБУ). То есть сама коробка — механика, автоматическим является только управление ее работой.

Для водителя РКПП выглядит почти как АКПП. Под рукой нет рычага переключения скоростей (на некоторых моделях вместо него ручка селектора), а под ногами — педали сцепления. Во время езды передачи переключаются в автоматическом режиме.

Как это работает

7-ступенчатая коробка передач.

Коробка DSG состоит из механической части и отдельного блока мехатроника, обеспечивающего выбор скоростей. Принцип работы трансмиссии основан на использовании 2 сцеплений, что позволяет плавно переходить на повышенную или пониженную передачу. В момент переключения происходит отключение первой муфты и одновременно замыкается второй блок сцепления, что исключает ударную нагрузку.

В конструкции механического модуля расположены 2 блока, обеспечивающих работу четного и нечетного ряда скоростей. В момент старта коробка включает первые 2 ступени, но сцепление повышенной передачи разомкнуто.

Электронный контроллер получает информацию от датчиков вращения, а затем производит переключение скоростей (по заданной программе). Для этого используются стандартные муфты с синхронизаторами, вилки приводятся гидравлическими цилиндрами, расположенными в блоке мехатроника.

Коленчатый вал мотора связан с двухмассовым маховиком, который передает момент через шлицевое соединение на ступицу. Ступица жестко сопряжена с ведущим диском сдвоенного сцепления, которое распределяет момент между муфтами.

Как она работает

Механической коробкой передач, снабженной диском сцепления с маховиком двигателя, управляет робот. Алгоритм, заложенный разработчиками в ЭБУ, реагирует на показания датчиков, подавая команды сервоприводам.

Это выглядит так:

• водитель давит на педаль газа;
• повышаются обороты двигателя, автомобиль ускоряется;
• по достижении заложенных в программу значений срабатывают актуаторы сцепления и вилки переключения;
• происходит включение повышенной передачи.

Если водитель продолжает ускорение, то на следующих запрограммированных оборотах двигателя и скорости движения ЭБУ снова подает сигнал и актуаторы опять переключают передачу.

По тому же принципу во время торможения передачи переключаются с высоких на пониженные. Высокопродуктивные процессоры позволяют создавать сложные программы, имитирующие поведение человека в разных ситуациях. И чем они сложнее, тем динамичнее и комфортнее езда.

Устройство и принцип работы DSG

С точки зрения конструкции, роботизированная коробка автомат dsg 6 и dsg 7 представляет собой механику, однако, в отличие от неё, при осуществлении переключения скоростей отсутствуют потери мощности, и нет разрыва между передачами. Благодаря этому решению, в момент переключения двигатель не работает в холостую, что гарантирует автомобилю высокую динамику при разгоне и существенную экономию горючего.

Применение в конструкции двух сцеплений, является фактором, который отличает механизм от любой другой коробки. Принцип работы сцеплений основывается на том, что переключение передач в дсг 6 и дсг 7 происходит одновременно с выключением первого сцепления и включением второго. Это способствует крутящему моменту на колесах автомобиля подаваться бесперебойно.

Первичных валов, как и сцеплений в конструкции применяется два. Исходя из всего выше сказанного, следует, что dsg технология, это не что иное, как две механические коробки, работающие синхронно. Первая коробка обслуживает чётные передачи, вторая коробка отвечает за нечётные переключения.

Начиная движение, первая и вторая передачи включаются синхронно, сцепление на второй передаче остаётся в разомкнутом положении. Когда необходимо перейти на повышенную передачу, одновременно размыкается первое сцепление и включается в работу второе. Этот принцип работы dsg применим ко всем передачам, применяемым в коробке.

Работа устройства происходит автоматически, но в отличие от классического автомата в нем отсутствует гидротрансформатор. Название «роботизированная коробка передач» было дано с целью, избежать путаницы в классификации механизмов.

Роботизированная коробка передач включает в себя следующие элементы:

• Муфта сцепления, состоящая из нескольких дисков;
• Шкив (первичный);
• Шкив (вторичный), 2 штуки;
• Корпус коробки переменных передач;
• Mechatronic, устройство управляющее коробкой.

Блок Mechatronic, это совокупность различных датчиков и электроники. Его задача, отслеживать показания, отвечающие за частоту с которой вращаются валы коробки на входе и выходе из неё. Кроме того, блок учитывает показания температуры и давления масла, положение кулисы.

Блок состоит:

• Датчик Холла;
• Устройство управления с электрогидравлическим приводом;
• Передающие провода;
• Устройства, исполняющие команды пользователя.

Электронный блок выполняет запрограммированный в него алгоритм действий, который необходим для корректного управления электрогидравлическим приводом.

Недостатки корейской роботизированной коробки

О технических нюансах и надежности мы уже поговорили, теперь рассмотрим, что вызывает неудобства во время езды на машине с роботом 6DCT.

Эта трансмиссия расстроит любителей быстрого старта. Если автомат срывается с места моментально, то робот плавно отпускает сцепление и начинает медленно набирать скорость. Собственно, все точно так же, как и на механике. Электроника настроена таким образом, чтобы не «палить» сцепление, поэтому делает все медленно и плавно.

Некоторые водители жалуются на неприятные моменты при резкой остановке автомобиля. Сделать это плавно практически невозможно. Если просто нажать педаль тормоза и не отпускать ее, то все происходит слишком резко. Если в конце торможения немного отпустить на долю секунды тормоз, то робот думает, что водитель хочет ехать дальше и снова включает нужную передачу. В итоге машина начинает вибрировать и дергаться. Ощущение напоминает тряску на механике, когда пытаешься полностью затормозить, например, на 3-й передаче.

Движение задним ходом при отпускании педали тормоза довольно медленное, при попытках притормаживать автомобиль довольно ощутимо дергается. Это связано с постоянным смыканием и размыканием сцепления. Та же ситуация наблюдается при движении в пробках. Робот постоянно пытается включить 2-ю передачу, вы подтормаживаете, поскольку авто начинает двигаться слишком быстро, сцепление постоянно размыкается, что сопровождается выраженными вибрациями по кузову.

Движение по дорогам, где чередуются спуски, подъемы и ровные участки, вызывает некоторые затруднения. Автоматика не очень адекватно ведет себя в таких условиях. Робот все время при движении в гору пытается включить повышенную передачу. При движении с горы также автоматический выбор передач не обеспечивает хорошего торможения двигателем. Заехать на крутой подъем с первого раза не всегда получается. Если в начале движения тяги не хватает, чтобы преодолеть препятствие, автоматика отключает сцепление, а машина замирает на месте.

Разновидности коробок

На данный момент существует две основные роботизированные коробки передач, работающие по dsg принципу. Оба варианта широко распространены и используются на автотранспортной технике, выпускаемой концерном VAG(Volkswagen audi Group). Это коробка передач dsg 6 и её более современная версия dsg 7. Механизмы устанавливаются на широко известных и популярных автомобилях: Volkswagen, Skoda, Audi, Seat.

Обе коробки передач используют одинаковый принцип, тем не менее, в их конструкции много отличий. Так, главной особенностью коробки дсг 6, в сравнении с дсг 7, можно считать применение сцепления с фрикционной частью, помещённой в масляную ванну, что позволяет значительно увеличить ресурс изделия. В такой ванне дисковые пакеты смазываются и охлаждаются, это оказывает на механизм благоприятное воздействие.

Благодаря своей конструкции и хорошему охлаждению, dsg 6 обеспечивает тяговое усилие до 350 Нм, что делает её идеальным кандидатом для установки на автомобили с мощными моторами. Коробку передач устанавливают на двигатели объёмом от 1,4 до 3,2 литра.

Наиболее известные модели, использующие версию dsg 6 (DQ 250):

• Volkswagen: Passat, Golf, Scirocco, Sharan;
• Skoda: Octavia, Yeti, Superb;
• Audi: A3 8v, TT, Q2, Q3;
• Seat: Altea, Leon, Ateca.

Поскольку не все модели автомобилей нуждаются в мощной коробке передач, такой как dsg 6, разработчики сконструировали, усовершенствованную коробку с семью ступенями dsg 7. Кроме количества ступеней, отличительной чертой этой коробки dsg 7 dq200 было применение сцепления с сухой фрикционной частью, коробка передач была сконструирована специально для силовых установок, с крутящим моментом, не превышающим значение в 250 Нм.

Сравнивая шестую модель с седьмой, можно выделить преимущества последней:

1. Коробка нуждается в меньшем количестве смазки (1,7 л. против 6,5 л. в шестой);
2. Меньший вес и габариты коробки передач (70 кг. против 93 кг. в dsg 6);
3. Высокая экономия горючего, за счет устранения потерь на привод насоса для масла.

Характеристики роботизированной коробки передач пришлись по душе потребителю, благодаря этому она получила широкое применение на маломощных агрегатах.

Робот dq 200 устанавливается на такие автомобили:

• Audi: A1, A3, TT, Q2;
• Volkswagen: Golf 6-7, Polo, Passat CC, Touran;
• Skoda: Octavia A7, Rapid, Fabia, Karoq;
• Seat: Altea, Leon.

В связи с тем, что фрикционная часть сцепления в коробке передач dsg 7 была сухой, её установка на более мощные силовые агрегаты негативно сказывалась на надёжности механизма. Поздние конструкции коробок получили «мокрое» сцепление и могли устанавливаться на мощные моторы.

Наиболее популярная версия dsg7 0dl dq500 применялась в автомобилях моделей:

• Volkswagen: Passat B7, Tiguan, Arteon;
• Skoda Kodiaq.

Существует еще много модификаций коробок dsg 7, в конструкции которых применяется масляная ванна, большая их часть предназначена для использования на транспортных средствах, выпускаемых под маркой Audi.

Характерные недостатки и неисправности преселективной коробки ДСГ-6

Поперечная шестиступенчатая коробка передач DSG-6, также известная как DQ250 – уже достаточно старая КПП, замененная новыми версиями, но она еще встречается на многих транспортных средствах, которые эксплуатируются и в настоящее время.

Самыми главными недостатками этой трансмиссии считается увеличенный расход топлива, дергание автомобиля при переключении передач.

Также в процессе эксплуатации со временем может появиться вибрация, посторонний шум в районе «робота», лязганье при пуске/остановке мотора или на холостом ходу, ухудшение динамики.

Характерными поломками ДСГ-6 являются:

• износ соленоидов в мехатронике, отвечающих за регулировку давления, при такой неисправности появляются рывки во время смены скоростей;
• износ подшипников КПП, в том числе и на первичном валу, признаком неполадки является повышенный шум при наборе скорости, резком торможении. Если изношены подшипники дифференциала, гул усиливается на поворотах;
• неполадки в электрической части mechatronic, по причине которых РКПП может перейти в аварийный режим, а электронный блок выдавать ошибки системы. Ремонт ЭБУ не всегда решает проблему, чаще помогает замена всего мехатроника;
• ослабление или поломка демпферных пружин двухмассового маховика (DMF). Если появляется такая проблема, возникает лязгающий звук, начинаются вибрации при запуске движка и на холостом ходу.

Шестиступенчатая коробка в целом считается более надежным узлом, чем DSG-7 благодаря «мокрому» сцеплению, к тому же у специалистов Volkswagen с 2003 года было время поработать над ошибками, совершенствованием трансмиссии.

За время своего существования «преселектив» дважды подвергался существенной модернизации: сначала в 2009-м, а затем в 2013 году, когда автопроизводитель несколько изменил корпус КПП, обновил фильтры.

Еще периодически выпускались новые версии ПО, четырежды обновлялся фрикционный блок.

При соблюдении условий эксплуатации и должном техобслуживании коробка DQ250 способна проходить без ремонта до 150-200 тыс. км и более, хотя первые подергивания могут появляться и на 50 тысячах километров пробега.

Здесь многое зависит не только от дорожных условий и своевременного качественного ТО, но и от стиля вождения, аккуратности водителя.

Средний ресурс «мокрого» сцепления на 6-ступенчатой РКПП – 120 000 км, мехатроник может засориться от металлической стружки ближе к ста тысячам пройденных километров.

Хотя замену масла здесь рекомендуется проводить каждые 60 тыс. км, более частое техническое обслуживание не помешает, многие автовладельцы машин с коробкой-роботом рекомендуют придерживаться регламента от 40 тыс. км.

Принцип действия DSG4

По принципу своей работы ДСГ – это та же механика, однако робот позволяет переключить передачу, не теряя мощность, что существенно отличает ее от обычной механики. В МКПП мощность теряют в тот момент, когда выжимается сцепление, а в момент ослабления крутящего момента небольшая часть топливо просто выгорает. Роботизированное двойное сцепление позволяет автомобилю получить должную динамику и экономичность.

Шестерни ДСГ включаются за счет обычных муфт синхронизации, а гидравлический цилиндр активизируется вилками. За счет гидравлики также включается/выключается сцепление, а главенствует над процессом «мехатроник». В корпусе мехатроника сосредоточены узлы электроники и электрогидравлики. Наверняка читателей заинтересует вопрос: «Каким образом два вала и две коробки объединились в одной?» Все просто, для вала четных передач вал является полым, а нечетных и задней – наоборот, причем последний расположен внутри первого. Такая хитрость позволила одновременно заключить две МКПП в едином корпусе.

Виды DSG

Компания VAG использует на автомобилях 3 типа коробок:

• 6-ступенчатую мокрого типа (внутренний код DQ250);
• 7-ступенчатую мокрого типа (код производителя DQ500 и DL501, предназначены для поперечного и продольного монтажа соответственно);
• 7-скоростную сухого типа (код DQ200).

Виды DSG.

DSG 6

В конструкции коробки DSG 02E применены муфты сцепления с рабочими дисками, вращающимися в масляной ванне. Жидкость обеспечивает снижение износа фрикционных накладок с одновременным уменьшением температуры. Применение масла положительно сказывается на ресурсе агрегата, но наличие жидкости в картере снижает эффективность работы трансмиссии и приводит к увеличению расхода топлива. Запас масла составляет около 7 л, для хранения используется нижняя часть картера коробки передач (конструкция аналогична механическим трансмиссиям).

Дополнительные функции, реализованные в коробке сухого типа:

• спортивный режим;
• ручное переключение;
• режим Hillholder, позволяющий остановить автомобиль путем повышения давления в контуре сцеплений;
• поддержка движения на малой скорости без вмешательства водителя;
• сохранение подвижности автомобиля при аварийном режиме работы.

DSG 7

Отличиями DQ200 от предыдущих версий коробки стало использование фрикционных муфт сухого типа и 2 разделенных масляных систем, предназначенных для смазки механической секции трансмиссии и для работы гидравлических цепей мехатроника. Жидкость подается к исполнительным приводам мехатроника с помощью отдельной помпы с электрическим приводом, которая нагнетает масло в расходный бачок. Разделение систем смазки и гидравлики позволило нивелировать негативное влияние продуктов износа на соленоиды.

Контрольные датчики интегрированы в контроллер управления, что позволило избежать установки дополнительной проводки. Коробка поддерживает все режимы, реализованные в агрегатах предыдущего поколения. Гидравлика разделена на 2 секции, обслуживающие четный и нечетный ряды передач.

При отказе одного контура трансмиссия переходит в аварийный режим, позволяющий добраться до места ремонта своим ходом.

Агрегат DQ500 отличается от DQ250 появлением дополнительной передачи переднего хода. В устройстве коробки применяется маховик доработанной конструкции, а также использованы сцепления, рассчитанные на повышенный крутящий момент. Использование усовершенствованного мехатроника позволило ускорить процесс переключения скоростей.

Устройство сцепления в роботе

Роботизированные коробки по методу взаимодействия с двигателем бывают двух типов:

• однодисковые;
• двухдисковые (используют два сцепления, включаемые попеременно).

Первичный соединен с диском сцепления. Вторичный вал передает крутящий момент непосредственно на колеса. Оба вала взаимодействуют посредством шестерней разного диаметра. Переключение происходит в тот момент, когда выбранная для нужной передачи шестерня на вторичном валу блокируется. В РКПП это делают электрические манипуляторы, получающие сигнал от ЭБУ. Гидравлические приводы-манипуляторы на однодисковых коробках используются крайне редко.

Двухдисковые имеют два ведущих первичных вала, каждый из которых соединен со своим диском сцепления. Один вал отвечает за четные передачи, а второй — за нечетные и заднюю. Такое техническое решение позволило делать включение выбранной передачи более плавным. Синхронизаторы приводов работают попеременно. В момент перехода на одном валу с 1 на 2 передачу ЭБУ уже дает сигнал на подготовку к включению 3. Поэтому их еще называют преселективными, т. е. с предварительным выбором. В результате сам процесс переключения ускоряется до 0,2 и менее секунд.

Некоторые производители так настраивают работу актуаторов и алгоритмы, что робот функционирует не хуже человека.

Особенности РКПП

Работа роботизированной коробки передач.

Приводы переключения скоростей на роботах оснащаются либо электрическими моторчиками, либо поршневой гидравлической системой. Но выполняют они одну и ту же задачу — передвигают синхронизаторы шестеренок вторичного вала и выжимают сцепление.

Главное отличие в том, что гидравлика работает быстрее и мягче. Но она более дорогая в производстве, поэтому такими РКПП снабжены в основном автомобили высокого класса. Самой востребованной является DSG от немецкого концерна Volkswagen.

ЭБУ для коробок делают и отдельным, и совмещенным с блоком управления ДВС. Последний вариант наиболее целесообразен, если алгоритм управления робота учитывает показания тех же систем, что и управление двигателем, например ABS или ESP.

Преимущества технологии

Ремонтопригодность роботизированной трансмиссии

Все коробки типа ДСГ довольно успешно ремонтируются, причем, работоспособность модели DQ200 можно восстанавливать не сразу в полном объеме, а частично – отдельно мехатроник, сцепление и механическую часть (замена шестеренок, подшипников, вилок переключения).

Стоимость работ зависит от их сложности, региона, ценовой политики автосервиса, в среднем по Москве действуют цены (по состоянию на 2020 год):

• капремонт КПП «под ключ» (без запчастей) – от 15000 руб.;
• снятие-установка коробки передач – от 7000 руб.;
• замена сцепления (маховика) – от 8000 руб.;
• ремонт, монтаж-демонтаж мехатроника – от 8000/ 2000 рублей;
• адаптация РКПП – 1000-2500 руб.;
• прошивка мехатроника – от 3500 до 10000 рублей.

Многие компании бесплатно выполняют диагностику перед предстоящим ремонтом, а некоторые еще и предоставляют свой эвакуатор.

В зависимости от типа коробки передач и количества замененных запчастей общая стоимость капремонта может доходить до 120 тыс. руб., при неполадках в механической части или вышедшем из строя мехатронике – от 35 до 80 тысяч рублей.

Двухдисковая (преселективная) РКПП

Основная статья: Коробка переключения передач с двойным сцеплением

Примерное устройство двухдисковой РКПП для переднеприводных автомобилей. Чёрная паразитная шестерня — корзина дифференциала. Не показаны задняя передача, вилки и муфты переключения.

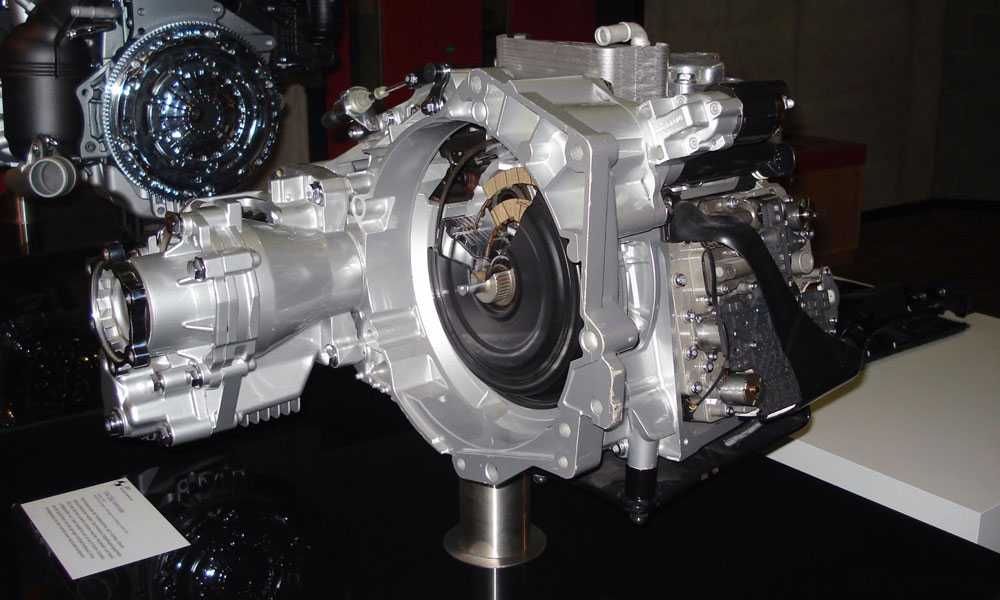

Разрезанная коробка Volkswagen DSG6 с двумя масляными многодисковыми сцеплениями. Видны концентрические диски сцеплений.

Двухдисковая РКПП представляет собой две параллельные МКПП с двумя сцеплениями, одна для чётных передач, другая — для нечётных. Когда автомобиль едет на 1-й передаче, на нечётной коробке включены 1-я передача и сцепление, на чётной — только 2-я передача.

Когда возникает потребность переключиться на 2-ю передачу, одно сцепление выключается, другое — включается. Когда компьютер видит, что водитель продолжает разгоняться, он подготавливает на нечётной коробке 3-ю передачу, и когда настанет пора переключиться, он снова разомкнёт одно сцепление и сомкнёт другое.

Потому коробка называется преселективной («с предварительным выбором») — пока автомобиль едет на 2-й передаче, коробка заранее готовит 3-ю, чтобы потом быстро переключиться на неё. Двухдисковые РКПП переключаются за 0,2 с и даже быстрее, не разрывая тягу, но только на ту передачу, которая подготовлена заранее. Ошибки в предсказании (например, резкое ускорение из экономичного режима, а значит, срочный спуск на две-три передачи) приводят к задержке.

Главные достоинства двухдисковых роботов — плавное переключение и экономия топлива. Недостатки — та самая задержка при разгоне, цена на уровне автомата, не лучшее поведение на низких скоростях и плохо отработанный (на 2018) ремонт — так, Volkswagen AG при большинстве проблем просто меняет блок сцеплений или мехатроник.

Примечание. Преселективными также назывались механические коробки, в которых указание следующей передачи происходит до включения: при сдвиге селектора взводятся пружины или переключаются пневмоклапаны, при нажатии педали сцепления они срабатывают и автоматически устанавливают передачу. Это никак не связано с РКПП.

Видео

Плюсы и минусы

Преимущества трансмиссии DSG:

• обеспечение ускоренного разгона благодаря малому времени переключения скоростей;
• снижение расхода топлива вне зависимости от режима движения;
• плавное переключение передач;
• возможность ручного управления;
• поддержание дополнительных режимов работы.

К недостаткам автомашин с DSG относят повышенную стоимость по сравнению с аналогами, оборудованными механической трансмиссией. Установленный на коробках мехатроник выходит из строя из-за перепадов температур, для восстановления работоспособности коробки потребуется установить новый узел. На агрегатах сухого типа отмечаются рывки при переключении первых 2 скоростей, которые устранить невозможно.

Сравнение 6DCT и 7DCT

В первую очередь эти коробки отличаются количеством передач. 7-ступенчатый робот, в отличие от 6DCT, обеспечивает более динамичный разгон и потребляет на 5-7% меньше топлива. Но на этом отличия не заканчиваются.

Если 6DCT имеет довольно много недостатков, с которыми водителю приходится мириться во время ежедневных поездок, то коробка 7DCT лишена этих минусов. Она более адекватно ведет себя в пробках, при движении задним ходом, торможении и в горной местности. Сложно сказать, каким образом производитель устранил эти недостатки, но можно не сомневаться, что коробка была изрядно доработана. Но это не значит, что на 7-ступенчатом роботе можно беспрепятственно тянуться в пробках, замедляя движение педалью тормоза. Такая езда убивает коробку.

Как правильно пользоваться роботизированной коробкой Direct Shift Gearbox

«Сухой» и «мокрый» тип коробок подвергается износу во время эксплуатации. Для DSG-7 это оказывается заметнее. Соответственно «семерка» в отличие от «мокрой» «шестерки» находится в зоне риска в следующих ситуациях:

• агрессивный тип вождения;
• резкий старт с места;
• активная пробуксовка и т.д.

Масляная ванна является защитной средой для узла. Инженеры рассчитывали для подобной конструкции возможность усиленного крутящего момента (до 350 НМ), в отличие от сухой среды, выдерживающей до 250 Нм.

Опытные автовладельцы не рекомендуют проводить чип-тюнинг DSG7. Наряду с агрессивным управлением он способен быстро вывести авто из строя. Иногда подобные КПП попадали на ремонт даже после 50-70 тыс. км пробега.

Предпочтительно средой эксплуатации роботизированных автоматов являются населенные пункты. Таким образом удастся сэкономить топливо, ведь езда осуществляется на щадящих режимах и небольших оборотах.

Однако частые переходы с первой на вторую передачу и активное торможение способствует перегреву сцепления. Избежать неприятностей помогает переход на полуавтоматический режим, ручное управление.

Поднять эксплуатационный ресурс удастся, зная как правильно ездить и пользоваться педалью тормоза

Важно ее до упора выжимать до переключения режимов. Если она выжата не до конца, то диски сцепления не разойдутся окончательно, а это будет способствовать их износу

Правило перехода в нейтральный режим во время остановок, актуальное для однодисковых КПП, в данном случае оказывается невостребованным. Остановившись на светофоре в течение интервала времени менее 60 секунд, менять ручку переключателя на позицию «N» не стоит. Такие частые манипуляции также изнашивают диски.

Одним из важных табу для ДСГ7 является пробуксовка. На нее действует полный запрет в любых условиях, включая грязь, ледяную поверхность и, особенно, на старте.

Продлению срока службы способствует использование на паркинге стояночного тормоза, установленного для защиты от отката автомобиля. Таким образом получается сберечь блокировочный механизм. Между переключениями передач рекомендуем делать задержку около 1 секунды, что позволит встроенной электроники перейти в нужные режимы.

Производители не рекомендуют перегружать такие автомобили постоянной буксировкой. Также не стоит возить чрезмерно тяжелые грузы в салоне. Трансмиссия не рассчитывалась на подобные нагрузки, поэтому может неожиданно выйти из строя. Немного выносливей из двух типов КПП окажется DSG6.

История создания

Идея создания коробок передач с предварительным выбором ступени появилась в начале прошлого столетия, автором конструкции стал Адольф Кегресс. В 1940 г. появляется 4-скоростная коробка разработки инженера Рудольфа Франка, в которой использовалось двойное сцепление. Конструкция агрегата позволяла переключать ступени без разрыва потока мощности, что было востребовано на рынке коммерческой техники. Конструктор получил патент на свое изобретение, были изготовлены опытные образцы для испытаний.

В конце 70-х гг. аналогичную конструкцию предложила компания Porsche, которая разрабатывала проект гоночного автомобиля 962С. Одновременно такая же коробка с сухой двойной муфтой использовалась на раллийных машинах Audi. Но дальнейшее внедрение агрегатов тормозилось отсутствием электроники, способной управлять работой сцеплений и переключением передач.

Появление компактных контроллеров позволило начать разработку трансмиссии с двойной муфтой для машин средней ценовой категории. Первый вариант классической коробки DSG с 2 сцеплениями запустили в серийное производство в конце 2002 г. В создании узла приняли участие компании Borg Warner и Temic, поставлявшие элементы сцепления, гидравлики и управляющей электроники. Агрегаты обеспечивали 6 скоростей переднего хода и оснащались мокрым сцеплением. Изделие получило заводской индекс DQ250 и допускало передачу крутящего момента до 350 Н.м.

Позднее появилась 7-ступенчатая коробка сухого типа DQ200, рассчитанная на моторы с крутящим моментом до 250 Н.м. За счет снижения емкости масляного картера и применения компактных приводов сократились размеры и вес трансмиссии. В 2009 г. в производство пошла усовершенствованная коробка мокрого типа DQ500, адаптированная для применения на машинах с передним или полным приводом.

Конструкция агрегата рассчитана на установку бензиновых или дизельных двигателей с максимальным крутящим моментом до 600 Н.м.
