Синхронизатор коробки передач

Принцип работы синхронизатора КПП

Если бы в механической коробке передач автомобиля не было бы синхронизатора, то каждое переключение передач сопровождалось бы сильным шумом и чувствительным ударом. При этом водитель должен угадать скорость вращения шестеренок каждой передачи, чтобы они совпали. Именно в этот момент необходимо было бы переключать скорости в коробке передач без синхронизатора. Однако в наше время все механические коробки передач оснащены синхронизатором и это облегчает жизнь автомобилистам. В данной статье мы расскажем о принципах работы синхронизатора коробки переключения передач.

Основное назначение синхронизатора КПП

Синхронизатор коробки переключения передач необходим для того, чтобы с помощью синхронизации диапазонов вращения колес и двигателя минимизировать удары по шестеренкам КПП и продлить их срок эксплуатации. Иными словами синхронизатор уравнивает окружные скорости муфты сцепления и шестерни.

В современных механических коробках передач на легковых автомобилях синхронизатора обязательно присутствует. Однако, зачастую, он установлен только передачи переднего хода. Задняя передача работает без синхронизатора. Именно поэтому она не включается при переходе на нее на высоких оборотах двигателя.

Переключение передач в КПП без синхронизатора

На грузовых автомобилях и тракторах коробки передач имеют до 15-20 ступеней. В таких коробках передачах не применяются синхронизаторы. Профессиональные водители умеют переключать передачи довольно быстро, чтобы не создавать задержки в работе коробки передач. В целом считается, что механическая коробка передач без синхронизатора намного дольше эксплуатируются по сравнению с КПП с синхронизаторами.

В таблице ниже описан алгоритм переключения передач в КПП без синхронизатора.

Шаг Описание 1

Ожидание момента сравнения значения окружных скоростей шестеренок разных ступеней Нахождение этого момента важно, чтобы переключиться на другую передачу без рывков и стуков. 2

Быстрый переход на нейтральную передачу Очень быстро выжимается сцепление и производят переход на нейтральную передачу для последующего быстрого перехода на новую передачу. Такой метод называется «двойной выжим». 3. Быстрый переход на более высокую передачу Сразу же после перехода на нейтральную передачу, мы быстро выжимаем сцепление и переходим на более высокую передачу. При этом мы увеличиваем обороты двигателя нажатием на педаль акселератора.

Принцип работы синхронизатора

Благодаря синхронизатору шестерни, которые участвуют в переходе с одной передачи на другую находятся в постоянном зацепленном состоянии между друг другом. От этого намного снижается шум от переключения передач, и коробка передач работает стабильнее. Это достигается за счет блокировки шестерней, которые получают крутящий момент от вала, на котором они находятся.

В конструкцию синхронизатора входят:

– ступица, крепящаяся на валу подвижной муфты;

– блокировочные кольца сухарей.

В современных роботизированных механических коробках передач, таких как немецкая DSG, синхронизатор управляется электроникой и сервоприводами. Благодаря этому на переключение передач тратится всего восемь миллисекунд.

Признаки износа механизма

На поломку синхронизатора может указывать несколько вещей, причем, на первый взгляд, они могут указывать и на поломку другого элемента коробки передач. Этим могут воспользоваться недобросовестные мастера, настаивающее на капитальном и дорогостоящем ремонте всей коробки передач. Автолюбитель должен уметь различать признаки поломки синхронизатора с теми признаками, которые указывают на неисправность других элементов трансмиссии

И вот на что нужно обращать внимание:

Произвольное выключение какой-либо из передач;
Резкий шум в момент переключения скорости;
Затрудненное включение передачи;
Нечеткое включение передачи или невозможность ее включения.

Чаще всего автолюбители жалуются на шум, возникающий при работе коробки передач. В большинстве случаев он вызвать износом конуса или искривлением блокирующего кольца. Более серьезная проблема – самопроизвольное выключение передачи. Здесь проблема может связана как с муфтой, так и критическим износом шестерни. Если передачу попросту сложно включить без приложения серьезного усилия, можно смело диагностировать поломку синхронизатора. Механизм можно отремонтировать, однако практика успела показать, что установка нового синхронизатора предпочтительнее, чем ремонт старого. Впрочем, автолюбитель может оттянуть выход из строя уже установленного механизма. Для этого нужно:

Минимизировать число резких стартов;
Отказаться от агрессивного стиля вождения;
Своевременно менять трансмиссионное масло;
Выжимать сцеплением полностью перед тем, как переключить передачу;
Вовремя проходить техобслуживание.

В идеале, синхронизатор служит столько же, сколько и вся коробка передач. Это несложное механическое устройство, в котором практически нечему ломаться. Конечно, со временем металл стареет и теряет свои свойства, однако синхронизаторы даже довольно старых автомобилей могут исправно выполнять свои задачи даже в самых жестких условиях. При желании автолюбитель все равно может снять деталь, произвести осмотр и мелкий ремонт механизма. Давайте узнаем, что для этого нужно.

Полезное видео

Купить запасные части и заменить

Покупаем
новые запчасти, и собираем в обратной последовательности

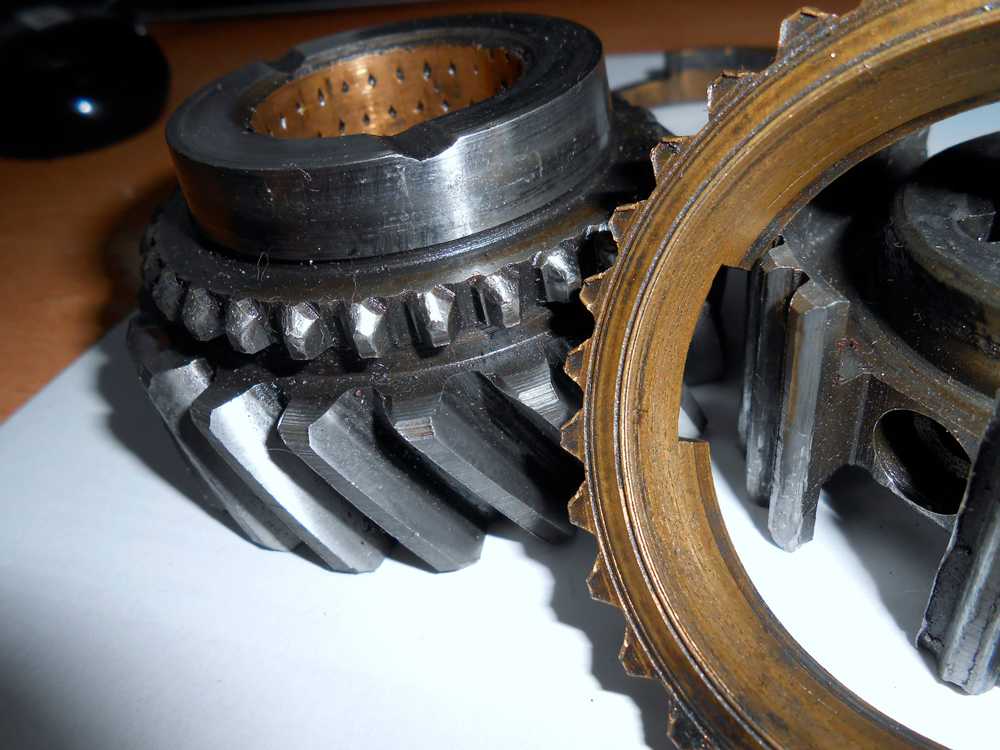

Обратите внимание на
зубчики, чтобы не было зализанных краев зубьев. Желательно менять в паре: скользящую
муфту 1-2 передачи и шестерню второй передачи

Если
необходимо менять подшипники дифференциала, то выполняется это следующим
образом. Берем два зубила, вводим в зазор, с нескольких сторон выбиваем его.
Делаем это до образования зазора между коробкой дифференциала и подшипником.
Вставляем проставку, устанавливаем съемник, и спрессовываем. Новый насаживаем
оправкой определенного диаметра, желательно из цветного металла.

Если
коротко, то так производится ремонт коробки передач. Запасные части лучше
приобретать от известных производителей, так как от их качества зависит
долговечность работы.

Синхронизатор коробки передач: принцип работы

Сложно представить, но в автомобильных коробках передач не всегда присутствовал синхронизатор КПП для выравнивания частоты вращения между валом и шестерней. Раньше для того чтобы произвести переключение скоростей, приходилось использовать двойное выжимание сцепления. Первое для того чтобы рассоединить коробку передач с коленвалом, а второе, наоборот, для их соединения после того как будет произведена смена передаточной пары (смена скорости).

Но время идёт. Машиностроение и механика шагнули в будущее. На смену постоянному передергиванию педали сцепления пришёл синхронизатор КПП, что существенно увеличило срок службы коробки передач в целом и отдельных её составляющих в частности. Удобнее управлять автомобилем стало и водителю.

Что такое синхронизатор КПП

Устройство синхронизатора КПП, равно, как и сам синхронизатор ВАЗ — это механическое узел, состоящий из 4 частей:

Обойма синхронизатора или ступица с тремя фиксаторами;
Две кольцевых пружины;
Два фрикционных конусных кольца;
Муфта переключения.

Такая вот нехитрая конструкция синхронизатора ВАЗ обеспечивает принцип работы сразу двух передач.

Как работает синхронизирующее устройство

Главным рабочим элементом синхронизатора ВАЗ является его ступица, которая при помощи трёх фиксаторов и нарезанных на ней шлицов соединяется с муфтой включения. Та, в свою очередь, соединена с вилкой КПП. Внутренними шлицами ступицами соединяется с валом, имея при этом свободную возможность передвигаться по нему от одной шестерни к другой.

Когда требуется произвести переключение скорости на ВАЗ, вилка коробки передач двигает муфту, а вместе с ней и весь синхронизатор КПП, к той шестерне, частоту вращения которой требуется выровнять с частотой вращения вала. С этого начинается принцип работы синхронизатора. Муфта прижимает все устройство к конусной части шестерёнки. При этом фиксаторы на муфте сдвигаются и блокируют фрикционное кольцо, которое вступает в контакт с конусом на шестерне. Фрикционное кольцо на конусе проворачивается до тех пор, пока не стопорится. Как только это произошло, скорость между валом и шестерней синхронизируется, и мотор настроен на новые рабочие обороты.

Муфта синхронизатора

Когда появились первые коробки передач

Точного ответа на этот вопрос не существует. Принято считать, что первые коробки передач, на которых стоял синхронизатор КПП появились в конце 40-х или начале 50-х годов. Кто утверждает, что это произошло в Советском союзе, другие же говорят, что родоначальником этого новшества была компания porsche. Как бы там ни было, но благодаря появлению синхронизатора, включая его принцип работы, было заложено основания для увеличения количества скоростей в КПП. Уже в восьмидесятых годах на ВАЗ пятиступенчатая коробка передач становится нормой того времени, а в 2012 году та же компания Porsche объявляет о выходе семиступенчатой коробки передач с синхронизатором КПП.

Материалы, из которых изготавливают синхронизирующее устройство

Сталь или латунь — два самых распространённых материала, которые используют для изготовления синхронизаторов на ВАЗ. Иногда, чаще всего в высоко бюджетных иномарках или спортивных трансмиссиях, встречаются синхронизирующие устройства, покрытые напылением карбона. Это позволяет выдерживать более высокие температуры и снизить уровень шума, при контакте с шестерней, которые являются следствием работы высокооборотистых двигателей спортивных моделей.

Фрикционные кольца также изготавливают из стали методом штамповки, например, для ВАЗ, или на более дорогих КПП, выковывая их. Как и в случае с синхронизатором, фрикционные кольца покрываются защитным слоем из цветных металлов. Например, меди или молибдена.

Симптомы того, что синхронизирующее устройство заболело

До ужаса неприятно, когда твой автомобиль начинает кашлять, чихать, скрипеть и гаркать. Тем более, когда это связано с коробкой передач. Чаще всего неисправности с КПП связаны именно с поломкой синхронизирующего устройства. Это может проявляться по-разному, например:

шумы при работе КПП;
переключение передачи, которое требует дополнительных усилий;
автоматический сброс скорости в коробке.

Конечно, эти симптомы могут быть признаками и других поломок, которые произошли с КПП, но зачастую первым кто выходит из строя, является синхронизатор. Профилактические работы можно, конечно, производить и самому, но столкнувшись с серьёзной поломкой лучше всего обратиться к специалисту.

https://youtube.com/watch?v=iBl8CsVtGeg%2520

Ремонт синхронизатора

Никто не может гарантировать, что устройство не выйдет из строя. В таком случае возникает необходимость в его незамедлительной починке. Сразу следует отметить, что работа синхронизатора не имеет прямого отношения к функционалу сцепления, следовательно, нет никакой необходимости в замене. Если вас беспокоит какая-либо проблема, с ней следует обратиться к официальному продавцу автомобилей данной марки. Если у вас есть достаточные знания и практические навыки, то можно попытаться провести регулировку без посторонней помощи.

В некоторых случаях ситуацию может исправить только замена синхронизатора. Эта процедура проводится в несколько этапов:

Отсоедините коробку передач от прочих деталей.
Очистите все поверхности от посторонних частиц.
Снимите кронштейн.
Разъедините вилку коробки от КПП, открутив гайку, скрепляющую эти элементы.

Установка нового и исправного приспособления производится в обратном порядке. Опытный мастер поменял бы устройство за считанные минуты.

Назначение и устройство МКПП

МКП на данный момент не самые распространенные, хотя тоже широко используются благодаря надежности, простоте конструкции, ремонтопригодности. Скорость выбирает и переключает водитель вручную. Главное назначение МКПП — преобразование крутящего момента и его передача от мотора на колеса, изменяя передаточное число.

Устройство МКПП:

корпус, он же картер;
два, три или больше валов: ведущий, ведомый (может быть два или больше), промежуточный (если модель с тремя валами);
шестерни валов;
рычаг переключения скоростей;
синхронизатор (2 блокировочных кольца, муфта, сухари),
проволочные кольца;
подшипники, сальники.

По количеству валов МКП делятся на:

двухвальные;
трехвальные.

По количеству ступеней бывают

4-ступенчатые;
5;
6.

Неотъемлемая часть МКП сцепление, отсоединяющая коробку от мотора, не повреждая в процессе переключения агрегаты. Говоря упрощенно, сцепление выключает крутящий момент, переключая двигатель и колеса на холостую работу.

Двухвальная коробка передач: устройство и принцип работы

МКПП с двумя валами устанавливаются в легковые авто с передним приводом. Какое-то количество шестеренок вращаются, остальные закреплены, шестерни ведущего и ведомого валов зацеплены. На каждый вал обязательно установлен хотя бы один синхронизатор.

Принципиальная схема устройства двухвальной коробки передач

Для чайников принцип работы можно объяснить как соединение шестерен с разным количеством зубьев, чтобы приспособить работу двигателя (обороты) к постоянно меняющейся скорости автомобиля при разгоне или торможении.

Первичный вал через маховик соединен с коленвалом двигателя, передаточные числа передаются с него на вторичный, потом на передние колеса через главную передачу и дифференциал. Благодаря отсутствию промежуточного вала у такой КПП небольшие размеры.

Для соединения шестерен используются муфты синхронизаторов. При необходимости увеличить количество ступеней в КП устанавливают 2 или 3 вторичных вала.

Переключающий скорости механизм располагается отдельно от трансмиссии, связывается с ней тягами или тросиками.

Устройство механизма для переключения скоростей:

рычаг выбора передачи, оснащенный тросом для ее включения;
шток, оснащенный вилками;
рукоятка для переключения скорости;
блокирующий замок.

В процессе изменения скорости рычаг перемещается вертикально и горизонтально, переводя усилие на устройство, выбирающее нужную передачу.

Трехвальная коробка передач — устройство и принцип работы

Трехвальные коробки передач монтируются на автомашины с задним приводом, устройство и принцип работы мало отличается от агрегата с двумя валами, основное отличие конструкции — присутствие дополнительного (промежуточного) вала.

Устройство 3-вальной, 5-ступенчатой коробки передач

1 — первичный вал; 2 — крышка подшипника; 3 — выключатель света заднего хода; 4 — манжета первичного вала; 5 — задний подшипник первичного вала; 6 — шестерня привода промежуточного вала; 7 — сапун; 8 — шестерня 3-й передачи; 9 — передний картер; 10 — шестерня 1-й передачи; 11 — шестерня заднего хода; 12 — штоки переключения передач; 13 — шарик-фиксатор; 14 — пружина; 15 — рычаг переключения; 16 — защитный уплотнитель; 17 — колпак рычага; 18 — корпус рычага переключения; 19 — задний картер; 20 — вторичный вал; 21 — манжеты удлинителя заднего картера; 22 — сталебаббитовая втулка; 23 — шестерня привода спидометра; 24 — привод спидометра; 25 — задний подшипник промежуточного вала; 26 — шестерня 5-й передачи; 27 — болты крепления оси промежуточной шестерни заднего хода; 28 — промежуточная шестерня заднего хода; 29 — промежуточный вал; 30 — маслозаливная пробка.

Соединенный со сцеплением первичный вал через шестеренчатую передачу передает крутящий момент промежуточному, все шестерни которого жестко зафиксированы. Первичный и вторичный валы вращаются в одной оси, но независимо друг от друга. Шестерни первичного вала не зафиксированы, вторичный с промежуточным сцеплены постоянно. Между шестеренками вторичного вала монтируются выравнивающие скорость вращения синхронизаторы.

Механизм переключения (шток, рычаг, вилки), монтируется на корпус коробки. Устанавливается так же устройство, предотвращающее одновременное включение двух скоростей.

Существуют типы механических КПП с большим количеством ступеней (от 4-х до 6-и), оснащенные дополнительными коробками передач, которые называют редукторами. Они бывают понижающие (демультипликаторы), повышающие (мультипликаторы). Первые с двумя, тремя скоростями монтируются за КПП, до 3-х раз уменьшает передаточное число. Вторые монтируются перед КПП, в 2 раза увеличивают количество передач.

Возможные причины поломок КПП ВАЗ 2109

Как и любое другое устройство, коробка передач «девятки» со временем начинает выходить из строя. Немалую роль при этом играет и качество запчастей, которые используются при ремонте. Если придерживаться рекомендаций производителя, то ремонт КПП ( в том числе и профилактический, при отсутствии поломок) следует производить каждые 50 000 км. Рассмотрим главные причины поломок коробки передач соответственно перечисленным выше «симптомам»:

«вылетающая передача»

Скорее всего, сильно изношен блок шестерен вылетающей передачи. Возможен износ замков на муфте или шестеренке, эти детали потребуется заменить. Главная причина – систематическое нарушение правил эксплуатации, неправильный выбор скоростного режима, слишком резкое переключение, неправильно отрегулированное сцепление.

шум коробки при работе на нейтральной передаче

Любая КПП имеет определенный порог шумности, который не может быть показателем поломки, ни одна коробка не работает абсолютно бесшумно. Повышенный уровень шума может указывать на необходимость замены масла в коробке или его недостаточный уровень. Кроме того, шум может возрастать при нестабильной работе двигателя. Например, если на авто был установлен спортивный распредвал, и КПП не входит в резонанс с ним.
Для более точной диагностики рекомендуется браться на ближайшую СТО, так как коробка может шуметь по множеству причин, в том числе и не связанных с самой КПП.

передача включается с хрустом, включение передачи затруднено

Если КПП имеет приличный пробег, то причина, скорее всего, в износе синхронизатора. Его необходимо срочно заменить, так как ситуация чревата выходом из строя всего блока шестерен. Когда коробка новая, или синхронизатор недавно меняли, то передачи тоже могут включаться туговато – это нормально.

передача включается нечетко, включение требует усилий

Трудности при включении передачи могут объясняться, как уже говорилось выше, заменой синхронизатора. Со временем детали прирабатываются и переключение производится без усилий. Сразу после замены синхронизатора не рекомендуется резко включать передачи, выдерживать небольшие паузы при переключении. Передача все-таки не включилась – используйте двойной выжим. Если передача включается нечетко, это может указывать на неисправность в механизме выбора передачи а также с неправильной регулировкой кулисы, либо же ее опоры. Для точного определения причины нужен осмотр кулисы.

люфт коробки передач – болтается рычаг переключения

В первую очередь проверьте состояние «карданчика» (шарнира КПП). Очень часто причиной люфта служит конусный болт крепления который может раскручиваться.
Люфт может возникать и в самой кулисе в результате ее износа. В этом случае необходимо заменить кулису. Кроме этого, может лопнуть возвратная пружина. Эта деталь находится в механизме выбора передач – потребуется ремонт КПП с заменой пружины.

«звенит» кулиса

Следует отметить, что это очень распространенный недостаток всех отечественных автомобилей, очень часто возникающая после ремонта ходовой части. Иногда бывает наоборот – после ремонта лязг пропадает (если он имел место на новом авто). Причина может заключаться в заводском дефекте, который признают даже представители АвтоВАЗа.

Кроме этого причина может заключать в вибрации двигателя + коробки, которая передается на кулису. Звон может быть связан с кузовом авто или неправильным выбором точек опоры. В таких случаях предпринимаются попытки устранить звон путем установки уплотнительного кольца возле кулисы (актуально только для ВАЗ 2108-2115).

утечка масла из коробки

Возможные причины – плохое крепление крышки картера, потеря герметичности сальников валов. Кроме этого, возможно, нужно заменить сальник коробки или банально закрутить сливную пробку. Не мешает также осмотреть корпус КПП на наличие повреждений и трещин.

Принцип работы КПП

Устройство любой коробки передач:
сцепление (которое в автоматической коробке называются гидротрансформатором);
передаточный механизм из шестерен (планетарный ряд);
компоненты, переключающие передачи;
система управления.

Принцип работы механической КПП более или менее понятен: водитель вручную переключает передачи, создавая различные комбинации шестерен. Ведущий вал через сцепление соединен с коленвалом двигателя, с ведомым валом соединение не фиксированное.

Нужная пара шестерен выбирается при помощи вилок управляющего механизма. Рукояткой передвигаются приводы, муфты, ползуны. Механизм выбора передачи устанавливается в трансмиссии, на руле или в кузове.

На коротком видео ниже показана вся суть механической коробки передач

Синхронизатор, уравнивающий вращением валов, дает возможность менять скорость без вреда агрегату. Чтобы поменять передачу, нужно нажать на сцепление, отсоединяющее коробку от двигателя. Затем включаем нужную передачу (при старте — первую). Педаль отпускается после изменения скорости.

Как работает синхронизатор:

при расположении рычага на нейтральной, двигатель не взаимодействует с колесами, шестерни свободно крутятся;
после того, как водитель включил передачу, кулиса соединяет рычаг с коробкой, вилка двигает муфту к нужной шестерне через тросики;
одновременно сухари двигают блокирующее кольцо;
вращением шестерни и вала создается трение, благодаря которому до упора проворачивается кольцо;
муфта перестает двигаться из-за того, что кольцо и шестерня расположились друг против друга;
скорости выравниваются, муфта может пройти через кольцо, чтобы соединиться с нужной шестерней, передать крутящий момент;
шестерня и вал блокируются, скорость включается.

Устройство синхронизатора

1 — ступица; 2 — скользящая муфта; 3 — блокировочное кольцо; 4 — пружина; 5 — стопорное кольцо; 6 — косозубая шестерня передачи; а) прямозубый дополнительный венец шестерни; б) внутренняя рабочая поверхность скользящей муфты.

Иногда синхронизатор включает 2 шестерни одновременно. Чтобы авто двигалось задним ходом, монтируется дополнительный вал, оснащенный промежуточной шестерней.

Синхронизаторы с блокирующими кольцами

Конструкция синхронизатора с блокировочными кольцами

Основу механизма данного типа составляет ступица с внутренними шлицами для посадки на вторичный вал и с наружным венцом для установки скользящей муфты. Также на наружной поверхности детали выполнено три паза, в которые входят подпружиненные сухари с фиксаторами в виде полукруглых выступов или подпружиненных шариков. Ступица свободно двигается на шлицах вдоль вала.

На ступицу посредством шлицов надета скользящая муфта с продольным пазом на внешней поверхности для вилки механизма переключения передач — с помощью этой вилки муфта перемещается вдоль вала. На внутренней поверхности муфты напротив сухарей выполнены углубления для фиксаторов, которые предотвращают случайное перемещение этой детали.

По обеим или с одной стороны ступицы располагаются подпружиненные бронзовые блокирующие кольца. Кольца на наружной поверхности имеют венцы с тем же типом и количеством зубьев, что и на наружной поверхности ступицы, благодаря чему по ним может скользить муфта. Внутри колец выполнена конусная поверхность, сопрягаемая с конусной поверхностью на соответствующей шестерне передачи. Обычно конусная поверхность имеет ряд узких продольных пазов, которые при контакте с поверхностью на шестерне снимают с нее масляную пленку, повышая возникающие между этими деталями силы трения. На боковых поверхностях колец напротив сухарей выполнены вырезы, их ширина больше ширины сухарей, поэтому кольца могут на несколько градусов отклоняться от центрального положения.

Синхронизатор этого типа работает довольно просто. При переводе трансмиссии на повышающую или понижающую передачу муфта вилкой перемещается вперед или назад, но за счет сцепления муфты с фиксаторами на сухарях движется весь синхронизатор. Продвигаясь к зубчатому колесу блокировочное кольцо своей конусной поверхностью входит в контакт с его конусной поверхностью. За счет сил трения кольцо, получая крутящий момент от вращающейся шестерни, проворачивается и упирается в сухари, заставляя вращаться весь синхронизатор и вторичный вал. Однако полной передачи крутящего момента не происходит — за счет сил инерции кольцо и муфта смещены друг относительно друга, их зубцы своими торцами упираются друг в друга, и муфта блокируется. В определенной момент угловые скорости зубчатого колеса и блокировочного кольца выравниваются, силы инерции исчезают и небольшого усилия на вилку достаточно, чтобы надвинуть муфту на кольцо и далее на венец шестерни. В результате крутящий момент от шестерни через муфту и ступицу синхронизатора передается на вторичный вал и далее на сцепление.

На вторичном валу КП с данным типом синхронизатора располагаются шестерни, с одной стороны которых выполнена коническая поверхность для контакта с блокировочным кольцом и наружный зубчатый венец большего диаметра для соединения со скользящей муфтой.

Разбор КПП своими руками

Демонтаж коробки необходимо производить в смотровой яме на эстакаде или на подъемнике.
Чтобы снять и разобрать коробку ВАЗ 2109 понадобятся следующие инструменты, приспособления и расходные материалы:

• Набор отверток.
• Резиновый и металлический молотки.
• Ударная отвертка (обязательно).
• Зубило.
• Набор накидных головок с «трещотками».
• Ключ, предназначенный для удаления стопорных колец.
• Чистые тряпки.
• Наждачная бумага.
• Бензин, растворитель (чтобы помыть корпус после демонтажа).
• Масло.
• Прокладки.

Выбор рабочего места зависит только от удобства и личных предпочтений. Хороший вариант – широкий крепкий стол (верстак). Все манипуляции можно проделать и на ровном полу, хотя это не совсем удобно. В общем, все что нужно для работы — чистая ровная поверхность и хорошие инструменты.

демонтаж КПП

• В первую очередь из коробки сливают все масло.
• Откручиваем болты, крепящие защиту картера.

• Отключаем от картера сцепления провод массы.
• Ослабляем гайки на наконечнике троса привода.
• Отключаем колодку от тягового реле.

• Снимаем стартер.

• Отсоединяем тягу привода от наконечника шарнира (тяга скоростей).
• Отсоединяем трос спидометра.

• Откручиваем крепление шарового шарнира рулевой тяги.
• Далее следует выпрессовать палец шарнира рулевой тяги из рычага стойки.
• Выдавливаем хвостовик ШРУСа привода колес и отводим его немного в сторону.
• Отсоединяем вторую шаровую опору.

• Демонтируем щит картера сцепления.

• Послабляем крепления, снимаем коробку.

разборка коробки

Для начала следует очистить поверхность коробки от грязи и масла, после чего помыть ее растворителем, бензином или керосином.

• Установите коробку вертикально и аккуратно снимите заднюю крышку.

• Демонтируйте кронштейн троса сцепления, после этого резиновым молотком сбейте заднюю крышку коробки.
• Снимите старую прокладку. Ее можно выбросить.
• Включите 3 и 4 передачу.
• Откручиваем бот, который удерживает 5 передачу, включаем ее.

• Откручиваем гайку сперва на вторичном валу, потом на первичном.

• Снимаем синхронизатор 5 передачи с вилкой.

• Достаем вилку из муфты. При этом следим, чтобы подпружиненные шарики, которые удерживают синхронизатор, не посыпались.
• Демонтируем кольцо блокировки синхронизатора 5 передачи.
• Достаем ведомую шестерню 5 скорости с вторичного вала.
• Демонтируем упорное кольцо игольчатого подшипника, достаем сам подшипник.
• Демонтируем ведущую шестерню первичного вала.
• С вторичного вала удаляем втулки, которые остались от игольчатого подшипника, демонтируем упорную шайбу.
• Достаем фиксирующее кольцо подшипника первичного вала, после этого снимаем кольцо с вторичного вала.
• Отвинчиваем пробку фиксатора, извлекаем шарик и пружинку.

• Демонтируем заднюю опору двигателя.
• Отвинчиваем фиксатор задней передачи (пробка), немного наклоняем корпус коробки и достаем шарик фиксатора и пружину.
• Ослабляем и полностью откручиваем болты картера сцепления, а также картера коробки.

• Отсоединяем коробку передач.
• Отвинчиваем болт, которым крепятся 1 и 2 передачи.
• Демонтируем шток и вилку.

• Откручиваем болт крепления 1 и 2 передачи.

• Отцепите головку штока от рычага, после чего снимайте ее с коробки вместе с вилкой.

В процессе разборки КПП внимательно изучайте все элементы. Если вовремя обнаружить износившуюся деталь, ее можно сразу же заменить, избежав, таким образом, дорогого ремонта. Сборка КПП ВАЗ 2109 производится строго в обратном порядке. При этом прокладку нужно обязательно заменить новой.

Какое масло заливают в КПП ВАЗ 2109, советы профи

Выбирая масло для «девятки» особо экспериментировать не стоит, достаточно прочитать руководство по эксплуатации автомобиля. Можно также поинтересоваться мнением владельцев этой марки, каковых очень много. Что касается рекомендаций завода, то производитель рекомендует использовать минеральные всесезонные марки:

Рексол Т — SAE 80W-85 класса Gl-4.
Омскойл Транс П.
Волнез ТМ4 — SAE 80W-90 класса GL-4.

Завод-производитель практически всегда заливает в коробки минеральное масло фиормы Лукойл. Его вполне хватает на первое время. Однако для эксплуатации в зимнее время оно подходит не очень, поэтому после покупки рекомендуется заменить масло на любое из перечисленных выше.

Принцип работы синхронизатора

Все действия синхронизатора КПП происходят за доли секунды. Когда рычаг КПП расположен в нейтральном положении, шестерни и муфты, не передают поток мощности и свободно вращаются. При желании увеличить скорость посредством переключения КПП, рычаг располагает муфту к направлению шестерни. При этом в системе происходит следующее.

При включении необходимой передачи на муфте сдвигаются сухари (небольшие затворы), действующие на блокировочное кольцо, которое сталкивается с конусом шестерни. Это активирует силу трения, которая поворачивает кольцо, пока оно не застопорится, после чего происходит синхронизация скорости шестерни и вала. В результате этого, двигатель настраивается на другие обороты, а водитель может увеличивать скорость без особых усилий.

Принцип работы

Чтобы лучше понять суть и назначение механизма, следует разобраться в том, как на практике работают синхронизаторы в коробках передач того или иного типа.

Всю работу узла можно описать примерно следующим образом:

Когда рычаг автомобильной коробки находится в так называемом нейтральном положении, двигатель не передаёт на КПП свою мощность;
В этот момент муфта коробочного синхронизатора располагается в своём среднем положении. Параллельно шестерни, зафиксированные на валу, осуществляют свободное вращение;
Когда водитель переключается на передачу, вилка осуществляет заданное перемещение рабочей муфты используемого в конструкции КПП синхронизатора, смещая её из текущего среднего положения в направлении к рабочим шестерням;
Параллельно, когда сдвигается сама муфта, также происходит смещение сухарей. Они, в свою очередь, оказывают воздействие синхронизаторное на блокировочное кольцо;
Это кольцо начинает прижиматься к шестерёночному конусу, что способствует образованию силы трения;
Под воздействием возникшей силы трения кольцо начинает проворачиваться до полного упора так называемых сухарей в пазах блоккольца;
Кольца стопорятся, и дальше смещаться и проворачиваться они не могут;
Также кольцо блокировки не позволяет синхронизаторной муфте смещаться по оси ведомого вала;
Это достигается за счёт того, что торцевые части шлицев блоккольца располагаются непосредственно напротив относительно шлицев самой муфты;
Далее, находясь под прямым действием возникшей силы трения, синхронизируются скорости вращения ведомого вала и рабочих шестерней;
Когда выравнивание скоростей произойдёт, за счёт нажима шлицев муфты, блоккольцо начнёт поворачиваться уже в противоположное направление;
Тем самым прекращается блокировка муфты, а шлицы этой муфты начинают без ограничений цепляться за венец шестерни. В результате создаётся достаточно жёсткое соединение между шестерней и вторичным валом установленной на авто коробки.

Исходя из всего сказанного, процесс так называемой синхронизации скоростей на коробке передач подразумевает протекание одновременно нескольких различных процессов. Хотя если проверять работу на практике, все эти действия осуществляются очень быстро. Это позволяет водителю практически моментально переключаться между разными передачами, не ощущая дискомфорт, задержки или удары при этом процессе. Как показали испытания и эксперименты, на синхронизацию уходят доли секунды.

Важной особенностью и главным преимуществом применения синхронизаторов является способность обеспечивать плавное переключение скоростей. Отсутствует необходимость осуществлять двойной выжим педали сцепления в случае с механическими трансмиссиями

Тем самым синхронизаторы позволили упростить процесс управления автотранспортным средством за счёт применения синхронизированных коробок передач. Они работают быстро, плавно, без ударов и рывков. Использование такого узла позволяет рассчитывать на более продолжительный срок службы всей трансмиссии.

То есть наличие синхронизатора пошло на пользу не только в плане комфорта и эффективности работа КПП. Такая модернизация крайне положительно повлияла на ресурс коробки.
