Техническое обслуживание агрегатов трансмиссии

Кузов автомобиля

Кузов является несущей конструкцией.В кузове размещаются пассажиры и груз. Как правило, он прикреплен к раме. Но есть и так называемые безрамные кузова, с которыми соединены все важные системы машины.

Форма кузова зависит от производственной технологии, используемых материалов. Для продления его долговечности применяют антикоррозийную обработку.

Легковые авто по форме кузова делятся на седаны, универсалы, хетчбэки, минивэны, купе, микроавтобусы и т. д. Некоторые из них, фастбэк и родстер, производятся до сих пор, но встречаются реже.

Устройство кузова автомобиля предполагает наличие одно-, двух- или трёх объемных форм. Это зависит от количества фигур в силуэте, которые можно различить, взглянув на авто сбоку.

Устройство ходовой автомобиля

Ходовая часть – узлы и агрегаты, благодаря взаимодействию которых авто может перемещаться из точки А в точку Б.

Основные элементы ходовой части:

Передняя подвеска.
Задняя подвеска.
Колеса.

В устройство ходовой автомобиля в вышеупомянутый список иногда добавляют раму и балки мостов. Итак, за счет этих элементов авто перемещается, но при этом уровень комфорта водителя и пассажиров может существенно отличаться.

Кузов связан с ходовой частью с помощью подвесок и колес. При езде возникают медленные и быстрые колебания. От них защищают мягкие сиденья, опорные подушки мотора и КПП, подвеска и колеса.

Устройство легкового автомобиля включает в себя зависимую либо независимую подвеску. В независимой подвеске у каждого колеса есть отдельное крепление.Рассматривая устройство подвески автомобиля, в большинстве случаев передняя подвеска современных транспортных средств независимая, задняя — зависимая.

Рассмотрим конструкцию передней подвески. Благодаря упругим элементам, пружинам и амортизаторам, снижаются

нагрузки, передающиеся на кузов. Если пружина смягчает удары, то амортизатор предотвращает последующее раскачивание. При этом стабилизатору поперечной устойчивости также отводится важная роль – уменьшение крена во время поворота.

Передние колеса образуют с горизонтальной и вертикальной плоскостями небольшой угол, это сделано с целью снижения сопротивления движению, уменьшения износа шин и расхода топлива.

Передние колеса немного наклонены, за счет чего и обеспечивается их стабилизация.

Задняя подвеска в большинстве современных машин зависимая. Используются листовые или пружинные рессоры, а колебания гасятся с помощью амортизаторов.

Вы наверняка слышали о развале и схождении колес. Что это значит? Угол, который образует поверхность колеса и вертикальная плоскость именуют развалом. Зачастую он варьируется от 1 до 2°.

Такая установка колес облегчает их поворот, но вызывает боковое скольжение. Для устранения бокового скольжения используют корректировку схождения колес относительно горизонтальной плоскости. Самый простой способ – воздействовать на поперечную рулевую тягу, изменяя её длину.

В устройстве легкового автомобиля особая роль отведена колесам, которые контактируют с поверхностью дороги. Колесо – диск с ободом и шина. В большинстве случаев используются бескамерные шины

Все шины имеют определенную маркировку, где указана их ширина и посадочный диаметр.Очень важно иметь правильное давление в шинах

Рама и кузов

Как и человек, машина имеет собственный скелет — каркас. На нём держатся все навесные системы и элементы. Правильнее называть его остовом или несущей системой. Она, в свою очередь, бывает рамной или безрамной, рамно-кузовной. Главное предназначение остова — крепить, держать все основные агрегаты и системы автомобиля, воспринимать нагрузки при движении.

Основными деталями такого шасси являются две или более (зависит от конструкции авто) продольно расположенные балки, соединённые поперечинами. Это и есть лонжероны, которые так часто вызывают интерес новичков. Наибольшее распространение получили клепаные рамы, простые в изготовлении и более технологичные. С другой стороны, они не подходят для тяжёлых автомобилей. Здесь целесообразнее использовать цельносварные рамы. А при мелкосерийном производстве некоторых авто применяют болтовое соединение. Сам кузов крепится на раму с помощью особых кронштейнов на болтах с толстыми резиновыми прокладками, уменьшающими вибрации.

Безрамный кузов сам является опорой, несущей составляющей. Изготавливать его, обслуживать и ремонтировать гораздо сложнее. Несмотря на это они вытеснили рамы, стали повсеместно применяться в создании современных легковых авто. В первую очередь из-за меньшей массы и превосходной устойчивости за счёт низкого центра тяжести. К тому же по безопасности безрамная конструкция лучше всех остальных систем. Первый в мире автомобиль с такой системой — Lancia Lambda 1922 года выпуска.

Часто несущий кузов сравнивают со скорлупой яйца. Как известно, его очень трудно сломать продольно, так как вся сила не концентрируется в одном месте, а рассеивается по всей площади. Так и целиком безрамная или рамно-несущая конструкция автомобиля, состоящая из множества панелей, приваренных между собой, образует прочную единую конструкцию. Примечательно, что даже стёкла такого кузова берут определённую часть нагрузки и влияют на общую жёсткость.

Кузова принято различать и по основным типам. Например, легковые автомобили выпускаются в виде седана, хэтчбека или универсала. Существуют и другие разновидности, но они не столь распространены. Наиболее популярен седан, который разделён конструктивно на три части: моторный отсек, салон и багажник. А вот хэтчбек не имеет отдельного багажного отсека. Последний соединён с салоном, что вызывает определённые неудобства. Зато хэтчбек компактнее седана и легче, что положительно сказывается на расходе горючего и маневренности. Универсал же рассчитан на высокие нагрузки, оснащён багажником огромных размеров. Такой кузов у всех современных внедорожников.

Панели крепятся между собой точечной сваркой. Это пока что лучшая технология скрепления, так как надёжна и позволяет уменьшить количество кромок и острых углов, наиболее чувствительных к ржавлению.

Кузов автомобиля состоит из:

зоны мотора и дополнительных систем с поперечинами и фронтальными лонжеронами;
пассажирского салона или кабинки с днищем, порогами, стойками и лонжеронами;
багажника с задней панелью и крыльями.

Сборка АКПП Toyota Corolla

Автоматические коробки передач, установленные на Тойоте Королла, отличаются простотой и надежностью конструкции. Собрать и разобрать такой агрегат можно самостоятельно при наличии нужных инструментов и навыков. Проводить сборку необходимо в чистом помещении хорошо вымытыми руками.

Инструменты и оборудование

Чтобы собрать агрегат, потребуется набор автослесарных инструментов и приспособлений. Автомобиль располагают над ямой или на подъемнике.

Для работы потребуются:

набор ключей и головок разного калибра;
отвертки плоские и крестообразные;
пластиковые емкости для сбора болтов и других мелких деталей;
вороток;
ударная отвертка и молоток.

Рисунки для сборки

Во время демонтажа коробки можно фотографировать каждый шаг. Это поможет правильно собрать агрегат. Если такой возможности нет, следует воспользоваться специально разработанными сборочными картинками.

Пошаговая инструкция

Перед сборкой все детали тщательно промывают.

Последовательность действий:

Установить прокладки в последовательности, указанной на сборочных рисунках

Важно не перепутать их местами, чтобы избежать проблем при трогании машины.
Установить новые фрикционы и резиновые кольца.
Собрать узел переключения передач.
Привинтить масляный насос.
Установить на место блок управления.
Поставить трансформатор.. Готовую коробку установить в автомобиль

Готовую коробку установить в автомобиль.

Обращение в автосервис

При обращении в автосервис нужно учитывать, что точное определение проблемы и стоимости работы возможно только после разбора автомобиля и его дефектовки. Необходимо уточнить у мастеров, какие узлы и детали вышли из строя и будут заменены.

Этапы ремонта в сервисном центре:

Первичный осмотр автомобиля и оценка состояния коробки.
Демонтаж агрегата.
Разборка и осмотр внутренних узлов и деталей.
Замена вышедших из строя элементов. На этом этапе нужно согласовать, кто будет поставлять запчасти – владелец или сервисный центр.
Сборка коробки.
Обкатка на специальном стенде.
Установка в автомобиль.
Проверка работы ТС.

От чего зависит цена ремонта механической коробки

Сколько стоит ремонт механической коробки, сразу не определить, потому что конечная цена определяется суммированием стоимости нескольких процессов. Важный момент – доставить в мастерскую машину либо само устройство:

Диагностика КП. Мастер находит источник проблемы, осматривает основные узлы, проверяет уровень масла, определяет неисправности и делает заключение.
Демонтаж и осмотр устройства. Потом обговаривается план действий во время ремонта. В него могут быть включены и восстановительные операции, и установка отдельных деталей, которые вышли из строя.
Промывка, чистка, сборка и установка механизма на место.
Тестирование устройства. Если результат положительный, то водитель может оплачивать услуги и забирать авто (либо МКПП).

Итак, перечислим основополагающие факторы, влияющие на цену ремонтных работ:

модель и марка машины;
объем проведенных работ;
вид неисправности либо поломки;
стадия изношенности элементов;
стоимость деталей, которые были использованы при замене.

Как правило, специалист подбирает необходимые элементы индивидуально. Сначала он определяет, есть ли возможность реанимировать те, которые находятся в самом устройстве, затем решает, какие профилактические работы необходимы.

Техническое обслуживание трансмиссии автомобиля

Полноценное обслуживание трансмиссии проводят в соответствии с рекомендациями заводов–производителей, которые для каждой конкретной марки автомобиля могут отличаться. Обслуживание трансмиссии помогает выявить отклонения в работе устройства от нормального режима. Это может происходить по разным причинам, основными из которых являются:

нерегулярное обслуживание;
плохое качество изготовления или комплектующих частей;
неудовлетворительное качество дорожного покрытия;
нарушение правил эксплуатации;
использование неоригинальных масел и других расходных материалов;
некомпетентное обслуживание трансмиссии;
физический износ.

Наш автосервис является одним из лидеров СВАО города Москвы по восстановлению работоспособности трансмиссии и других узлов автомобиля. Профессиональное техническое обслуживание и ремонт трансмиссии силами наших специалистов выполняются в самые сжатые сроки с сохранением высокого качества работ. Мы располагаемся в СВАО недалеко от станций метро «Алтуфьево», «Бибирево» и «Медведково». У нас оборудованы удобные подъезды к нашим ремонтным боксам. Положительная репутация на рынке автоуслуг Москвы, доступные цены и высокое качество восстановительных и диагностических работ – это наши приоритеты при работе с клиентами.

Выбираем автосервис

Автосервис для ремонта АКПП должен обладать полным набором оборудования для диагностики и ремонта этих устройств.

Кроме того, он должен обладать компьютерной техникой и соответствующим программным обеспечением, которое позволит обслужить и отремонтировать АКПП от разных фирм-производителей.

Необходим также запас сменных деталей, масел и прочих требуемых в таком случае материалов.

При ремонте автоматической коробки передач с вариатором часто приходится сталкиваться с неисправностями последнего.

По сути, вариатор представляет собой гидротрансформатор и шкив с ремнем. Эти же две составляющие и доставляют хлопоты с их ремонтом. А ремонт вариатора (особенно его гидравлики) — трудный и дорогой.

Обычно в автосервисе у клиента спрашивают разрешения на замену деталей АКПП на новые или на восстановление с помощью ремонта старых деталей.

В любом случае каждая деталь, устанавливаемая на ремонтируемую коробку передач, проходит тестирование.

Автосервис, дорожащий своей репутацией, никогда не сделает работу плохо. К тому же такой автоцентр представит своему клиенту гарантию на отремонтированную автоматическую коробку передач.

Ну а если Вы собрались ремонтировать АКПП самостоятельно, то не смотря на то, что это рискованное дело, мы все же дадим некоторые рекомендации.

Хотим сразу предупредить, что в большинстве случае, для полноценного ремонта автоматической трансмиссии ее приходиться демонтировать, а затем устанавливать заново.

Заклинило коробку передач, что делать

Виды дефектов механической коробки переключения передач и способы их устранения

Более подробно разберем неполадки, которые выявляются во время диагностики МК, и способы ликвидации проблем.

1. Наиболее распространенная неприятность, которая встречается при езде на машине с механической коробкой – повышенная шумность на «нейтралке» и специфический скрип во время переключения. Обычно такой дефект является следствием малого уровня технической жидкости в МКПП либо ее отсутствие.

Трансмиссионное масло предназначено для того, чтобы детали при контакте друг с другом лучше скользили и воздействие силы трения было снижено до минимума. Неполадку устранить просто: нужно лишь залить новую жидкость.

Ниже приведены частные ситуации, возникающие в процессе работы транспортного средства:

Шум становится сильнее, когда двигатель работает на «нейтралке».

Причина – низкий уровень технической жидкости в механической коробке либо масло выработало свой ресурс, загрязнилось. Также возможной причиной может стать наличие в смазке воды. Если после устранения всех проблем шум остался на прежнем уровне, то необходимо проверить состояние узлов МКПП.

Возможно, посадочные места или контактные части подвижных деталей выработали свой ресурс, произошло изнашивание в процессе работы, возникновение неровностей, заусенцев в выжимном подшипнике, на валу (промежуточном, ведущем, ведомом), поломка шестерней дифференциала у переднеприводных машин. Следует разобрать коробку и выполнить замену всех изношенных элементов.

Шумность повышена при включенном двигателе независимо от передачи.

Причины, как в первом варианте: произошло изнашивание в процессе эксплуатации нескольких элементов трансмиссии. Возможна и несоосность картеров сцепления и силового агрегата.

В первом случае следует провести замену проблемных деталей. Во втором – выполнить центрирование картера сцепления по отношению к мотору либо установить новый, хотя самостоятельно сделать это проблематично. Нужно обратиться на СТО.

Обычно это поломка либо изнашивание зубьев синхронизатора.

2. Следующая неприятность – хруст в процессе работы либо затрудненное переключение. Главная причина такой проблемы – поломка/износ синхронизатора. Рекомендуем до того, как снять коробку, проверить следующие узлы:

рычаг переключения (есть ли люфт в кулисе);
тросик привода (обрыв, утечка масла);
механизм выбора скоростей;
корзину и диск сцепления;
крепление коробки к кузову автомобиля;
трансмиссионная жидкость (объем и внешний вид).

Если вы обнаружили и устранили перечисленные неполадки, то хруст во время переключения исчезнет, передачи будут легко и плавно переключаться.

Все неполадки ликвидированы, однако проблема не исчезла. Значит, нужен ремонт механической коробки: следует разобрать ее и провести замену всех поломанных или с признаками износа синхронизаторов

Особое внимание уделить таким деталям, как:

выжимной подшипник;
тяги;
вал;
муфты и шестерни.

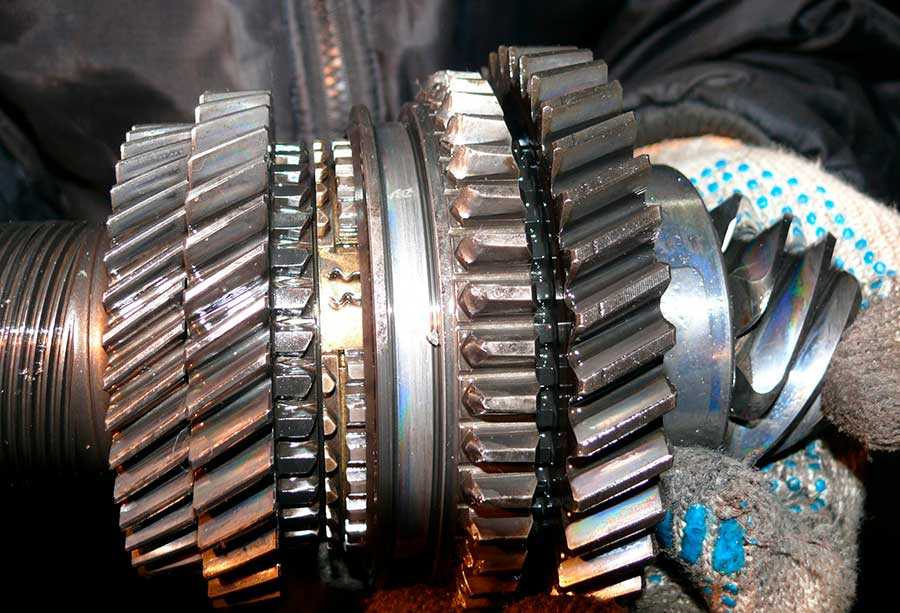

У кольца шестерни синхронизатора зубья имеют особую форму. Во время переключения они зацепляются с муфтой. Если они износились, то передачи выключаются самопроизвольно. Данный элемент также подлежит замене. Будет происходить выбивание скорости, если:

возник дефект в таких узлах, как шток, вилка переключения скоростей;
произошел обрыв троса или он заедает;
подшипник вала износился;
произошел износ подушки как итог смещения коробки;
ослабло крепление МК к корпусу транспортного средства.

Чтобы выполнить ремонт механической коробки, можно прочитать инструкции по эксплуатации автомобиля или обратиться за помощью в автосервис, где специалист устранит все неполадки.

3. Еще одна часто встречающаяся проблема в МКПП – утечка технической жидкости.

Такое случается, когда износились уплотнители штока выбора скорости, ослабли крепления контрольного отверстия, дыхательный клапан коробки забился.

В первую очередь нужно проверить дыхательный клапан и прочистить его. Если он засорился, то в коробке появляется избыток давления, который выдавливает уплотнители. В результате образуется течь.

Чтобы ликвидировать шум в МК, нужно повысить уровень технической жидкости до минимально возможного – не ниже 3–7 мм от контрольного отверстия. Масло можно довести до нужного уровня через дыхательный клапан либо контрольное отверстие.

Сборка и испытание коробки передач

При сборке четырехступенчатой коробки передач (автомобиль ГАЗ-51) необходимо:

опустить в картер коробки каретку с шестернями заднего хода 13 и вставить ее ось;
установить в блок шестерен роликовый цилиндрический подшипник 2, распорную втулку 1 и второй роликовый цилиндрический подшипник;
опустить блок шестерен в картер, пропустить ось 3 блока шестерен и закрепить ее стопорной пластинкой 12 вместе с осью заднего хода;
на ведущий вал 4 напрессовать шариковый подшипник и закрепить его стопорным кольцом;
вставить в гнездо картера упорное кольцо подшипника и установить ведущий вал;
надеть на ведущий вал крышку 5 подшипника с прокладкой и привернуть ее болтами к картеру;
установить в выточку ведущего вала роликовый цилиндрический подшипник 6 и вставить ведомый вал 8, на передний конец которого надеть упорное кольцо, а на задний — упорное кольцо, маслоотражатель, шариковый подшипник 11 и шестерню спидометра 10; при установке ведомого вала одновременно следует надевать на него каретки с шестернями первой и второй, третьей и четвертой передач;
установить прокладку и привернуть заднюю крышку 7 ведомого вала;
собрать механизм переключения передач (в обратной последовательности разборки), установить крышку с прокладкой на картер, вводя вилки в соответствующие каретки шестерен, и привернуть ее болтами к картеру.

При сборке пятиступенчатой коробки передач автомобиля ЗИС-150 надо:

установить в пазы промежуточного вала шпонки и напрессовать шестерни третьей и пятой передач, шестерню для коробки отбора мощности и шестерню постоянного зацепления с ведущим валом (шестерни первой, второй передач и заднего хода откованы с валом);
на передний конец промежуточного вала надеть упорную шайбу 3, роликовый цилиндрический подшипник, замочную шайбу 4, завернуть гайку 2 и отогнуть шайбу на гайку;
установить в картер наружное кольцо роликового подшипника;
опустить промежуточный вал в картер, на задний конец напрессовать шариковый подшипник с упорным кольцом, надеть замочную шайбу, завинтить гайку и отогнуть на нее шайбу;
приподнять промежуточный вал, установить его в гнезда картера и привернуть крышки с прокладками;
установить в блок шестерен заднего хода 17 два роликовых цилиндрических подшипника 16, вставить блок с левой стороны через люк 18 в картер большей шестерней вперед и пропустить ось, которую закрепить стопорной пластиной с болтом; привернуть крышку люка;
напрессовать на задний конец ведомого вала шариковый подшипник с упорным кольцом 14 и шестерню спидометра 15;
опустить в картер коробки шестерню первой передачи и заднего хода 13, второй и третьей передач 12 и пропустить через них ведомый вал; затем на вал надеть упорную шайбу, шестерню третьей передачи 11 (постоянного зацепления) венчиком назад, вставить в нее ролики (42 шт.), надеть упорную шайбу, шестерню пятой передачи 10 с бронзовой втулкой, зубчатую ступицу, муфту легкого включения 9, замочную шайбу 6, завернуть гайку 7 и отогнуть на нее шайбу. На переднюю шейку вала надеть упорное кольцо и роликовый цилиндрический подшипник;
напрессовать на ведущий вал шариковый подшипник с упорным кольцом, надеть замочную шайбу, завернуть гайку и отогнуть на нее шайбу;
вставить ведущий вал в гнездо картера, надеть крышку подшипника с прокладкой и привинтить ее болтами;
вставить ведомый вал в выточку ведущего вала и привинтить болтами заднюю крышку с прокладкой;
собрать механизм переключения передач, установить крышку с прокладкой на картер коробки, ввести вилки в каретки шестерен и привернуть крышку болтами.

Условия эксплуатации, вредные для трансмиссии

Как было сказано выше, если эксплуатировать коробку передач правильно и аккуратно, вероятность возникновения в ней каких-либо неисправностей, которые приводят к тому, что необходим ремонт автомобильной трансмиссии, сравнительно невысока. Существует список условий эксплуатации, в которых КПП повреждается или изнашивается быстрее.

чрезмерно резкие переключения передач;
рваный ритм вождения;
частое буксирование и старт двигателя «с толкача»(для автоматических коробок);
использование неподходящего по вязкости и типу масла;
несвоевременная замена масла;
резкие перепады температур;
эксплуатация в погодных условиях с чрезмерно низкой или высокой температурой, в особенности с маслом «не по сезону»;
частое торможение коробкой и езда на не подходящей для данной передачи скорости и крутящем моменте;
для автоматов — включение парковочного режима или заднего хода во время движения автомобиля вперед со скоростью более 2-4 км/ч.

Все это значительно снижает ресурс коробки передач

Особое внимание на условия эксплуатации и поддержание коробки передач в идеальном состоянии стоит обратить, если вы обладаете автомобилем иностранного производства. Дело в том, что российские авто (как бы их ни проклинали российские автовладельцы) все же более приспособлены к российским условиям эксплуатации, легче переносят нагрузки и сложные дорожные условия

Иностранные же автомобили, как правило, рассчитаны на другие условия.

С этим же связано и понятие «необслуживаемая трансмиссия», столь популярное среди современных производителей. В первую очередь это актуально для деталей автоматов. Завод-изготовитель заявляет, что в трансмиссии его автомобиля не нужно производить замену масла или ATF, так как изначально в коробку залито масло, достаточное для эксплуатации в течение всего срока службы автомобиля.

Только производитель умалчивает, что этот «срок службы» обычно равен 170 000 километров пробега или 7 годам эксплуатации автомобиля, причем, по хорошим дорогам и без чрезмерной нагрузки на агрегаты машины. Согласитесь, автомобиль с такими характеристиками является для российских водителей если не «почти новым», то вполне приемлемым для покупки с рук.

Двигатель

Устройство автомобиля невозможно представить без главного источника механической энергии, приводящего его в движение. Пока наиболее распространены двигатели внутреннего сгорания, хотя постепенно и вытесняются гибридными и электрическими разновидностями.

В каждом ДВС имеются цилиндры и поршни. В них происходит преобразование тепловой энергии, выделяемой при сжигании топлива. Данный процесс повторяется несколько сотен раз в минуту, чтобы обеспечить непрерывное и быстрое вращение коленвала. Последний передаёт крутящий момент дальше, непосредственно на приводы колёс.

Более всего распространены четырёхтактные моторы. Они названы так из-за 4-х основных процессов или тактов, происходящих в цилиндрах за один ход поршня. Сначала происходит впуск топливно-воздушной смеси в камеру сгорания, затем сжатие горючего, потом воспламенение посредством подачи искры свечой и выпуск отработанных газов. В процессе этих четырёх тактов образуется рабочий ход или крутящий момент, передаваемый через шатун на коленвал.

Виды двигателей и их отличия

Все поршневые ДВС отличаются по типу впрыска. Не так давно были популярными и карбюраторные типы зажигания, но они уступили место инжекторным или впрысковым системам.

В устройстве автомобиля для чайников инжекторные двигатели классифицируются по типу впрыска упрощённо:

моновпрыск или моноинжектор — применяется всего одна общая форсунка для всех цилиндров;
распределённый впрыск — каждый цилиндр двигателя имеет отдельную форсунку;
непосредственный впрыск — топливо и воздух подаются в камеру отдельно, а форсунки ставятся не над впускными клапанами, а прямо в цилиндрах.

Силовые установки принято различать по типу питания:

бензиновые;
дизельные.

По компоновке:

рядные — все цилиндры (количество 4 или 6) расположены на одной линии;
V-образные — цилиндры (количество 4, 6 или находятся в двух плоскостях;
оппозитные — с противоположным расположением цилиндров и поршней.

Помимо поршневых двигателей, сегодня постепенно входят в моду и другие виды агрегатов:

роторный на бензине — здесь поршней в цилиндрах нет, а главным элементом является ротор, вращающийся по заданной траектории;
гибридный — сочетает поршневой и электрический тип моторов, работает по принципу экономии горючего.

Период замены масла в двигателе

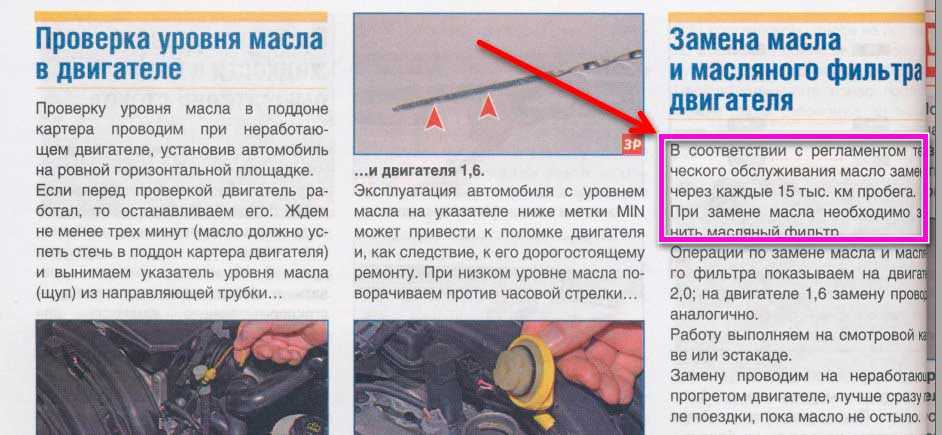

В руководстве по эксплуатации Рено Дастер прописано, что замена масла в двигателе должна производится каждые 15 тыс. км пробега или раз в год, что наступит раньше.

Но на многих форумах можно увидеть цифру 10 тыс. Скорее всего для наших условий эксплуатации она будет более актуальней, чем заявленная производителем.

Если авто активно эксплуатируется и в год накатывает около 20 тыс. км., то рекомендуется менять масло два раза в 12 месяцев, весной и осенью, подбирая рабочую жидкость нужной вязкости.

Одновременно выполняются плановые работы по замене масляного и воздушного фильтров.

Если Рено Дастер эксплуатировался в тяжелых условиях и двигатель часто подвергался большим нагрузкам, то замену масла нужно проводить чаще, ближе к 8 тыс. км пробега.

Типы независимых подвесок

Модель подвески	Описание
McPherson	Самая распространенная подвеска передней оси современных автомобилей. Недорогая в производстве и ремонте, проста в конструкции, надежна. Из недостаков можно выделить среднюю управляемость.
Двухрычажная передняя подвеска	Более эффективная и сложная конструкция. Устанавливается спереди и сзади, Подобная схема подвески обеспечивает лучшую управляемость автомобиля.
Пневматическая подвеска	Используется на автомобилях класса люкс. Также возможно установить за доплату у дилера. Роль пружин в этой подвеске выполняют пневмобаллоны со сжатым воздухом.
Гидравлическая подвеска	Даёт возможность регулировать жесткость и высоту дорожного просвета. При наличии в автомобиле управляющей электроники, а также функции адаптивной подвески она самостоятельно подстраивается под условия дороги и вождения.
Винтовая подвеска, или койловеры	Амортизационные стойки с возможностью настройки жесткости прямо на автомобиле. Благодаря резьбовому соединению нижнего упора пружины можно регулировать ее высоту, а также величину дорожного просвета.
Подвески типа push-rod и pull-rod	Данные устройства разрабатывались для гоночных автомобилей с открытыми колесами. В основе — двухрычажная схема. Такая конструкция снижает центр тяжести и обеспечивает лучшую устойчивость автомобиля. Подвеска pull-rod имеет более низкий центр тяжести, чем push-rod. Однако на практике их общая эффективность примерно одинакова.

Принцип действия зажигания

Совокупность приборов, отвечающая за появление искры в необходимый момент, именуется системой зажигания и является частью электрооборудования. Нормальная работа бензинового двигателя невозможна без системы зажигания. Выделяют три основных вида систем зажигания, схожих по принципу действия, но различающихся по конструкции.

Виды:

электронная;
контактная;
бесконтактная.

Устройство системы зажигания

Источник питания

Когда машину заводят, источником питания выступает аккумулятор, после, эта функция передается генератору (во время работы двигателя).

Замок зажигания

Устройство, использующееся для передачи напряжения.

Накопитель

Устройство необходимое для накопления необходимой энергии. Бывают индукционные (в виде катушки) и емкостные накопители.

Распределитель энергии

Система представляет собой блок и коммутатор. Распределитель может быть электронным либо механическим. Отвечает за подачу энергии.

Свеча

Фарфоровый изолятор с двумя электродами, расположенными близко друг с другом. Отвечает за создание искры для воспламенения.

Основные этапы работы зажигания:

накопление и подача необходимого уровня заряда;
высоковольтное преобразование;
момент распределения;
образование искры;
воспламенение топлива.

Ремонт трансмиссии автомобиля

Ремонт трансмиссии является сложным процессом, заключающимся в проведении специальных технических операций, которые помогут восстановить ресурс работы всех элементов трансмиссии. Для качественного диагностирования автомобиля мы оснастили наш автотехцентр всем необходимым оборудованием, позволяющим с высокой точностью в минимальные сроки определить место поломки и возможные причины её возникновения.

Наши специалисты достаточно быстро выполняют входной контроль работоспособности транспортного средства, что позволяет в течение пары часов сложить совокупную картину об общем техническом состоянии автомобиля. Персонал нашей компании составляют исключительно высококвалифицированные специалисты, имеющие большой опыт в диагностике, ремонте и обслуживании трансмиссии.

Капитальный ремонт трансмиссии предполагает полную разборку системы на составные детали и узлы. Это позволяет обследовать трансмиссию на предмет наличия деформаций и физического износа. После замены или устранения вышедших из строя составных элементов трансмиссии, вся система подлежит сборке и обратному монтажу на автомобиль.

Устройство автомобиля

Техническое обслуживание сцепления. Ежедневно перед выездом производится проверка исправности сцепления, как описано выше, а также контроль уровня жидкости в бачке гидравлического привода.

Каждые 15 000 км, а при необходимости раньше производится проверка и регулировка привода сцепления.

Каждые 30 000 км пробега, а при меньшем пробеге через 2 года эксплуатации следует заменять тормозную жидкость в гидроприводе сцепления в следующем порядке:

снять защитный резиновый колпачок с клапана для выпуска воздуха на рабочем цилиндре сцепления и надеть на него резиновый шланг, опустив другой конец шланга в какую-либо емкость;

отвернуть на 1—2 оборота клапан, отвернуть крышку бачка гидропривода сцепления и многократным нажатием на педаль сцепления удалить старую жидкость из гидропривода, которая по шлангу сольется в емкость;

снять с клапана шланг, залить в бачок свежую тормозную жидкость до появления ее из клапана и завернуть клапан;

долить жидкость в бачок и удалить воздух из системы гидропривода сцепления («прокачать» сцепление) в порядке, аналогичном «прокачке» тормозов.

Техническое обслуживание коробки передач, главной передачи и дифференциала. Ежедневно перед выездом проверяют отсутствие подтекания масла (по пятнам на месте стоянки), наличие шума в работающей коробке передач, легкость переключения передач, а на автомобилях с классической схемой компоновки — также отсутствие подтекания масла из картера заднего моста.

Через 15 000 км пробега проверяют в остывшей коробке, а также в картере заднего моста (на автомобилях с классической схемой компоновки) уровень масла и при необходимо доливают масло той же марки. В эти же сроки, а при езде по грязным дорогам через 4000…5000 км следует очищать от грязи сапун коробки передач на переднеприводных автомобилях или картера заднего моста на автомобилях с классической схемой компоновки.

Через каждые 60 000 км пробега (на автомобиле ВАЗ-2109 через 75 000 км) заменяют масло в коробке передач и заднем мосту. Масло сливают из разогретой коробки передач или картера заднего моста сразу после поездки.

При замене масла в коробке передач и в заднем мосту надо отвернуть заливную и сливную пробки и выпустить отработавшее масло. Затем необходимо завернуть сливную пробку и залить свежее масло до нижней кромки наливного отверстия.

В картер коробки передач автомобиля ВАЗ-2109 заливают моторное масло, а в картеры коробок передач и задних мостов остальных автомобилей — специальное трансмиссионное масло ТМ-5-18 (прежняя маркировка ТАД-17и) для гипоидных передач. Буквы ТМ в маркировке трансмиссионного масла означают — трансмиссионное масло; цифра 5 — группа масла, обозначающая область его применения (гипоидные передачи с контактными напряжениями до 3000 МПа и температурой масла в объеме до 150°С с высокоэффективными противозадирными и противоизносными присадками); 18 — класс вязкости масла (температура, при которой динамическая вязкость не превышает 150 Па • с, не выше −18°С, а кинематическая вязкость при 100°С составляет 14…24,99 мм2/с). Аналогами данного масла являются зарубежные масла имеющие в соответствии с международной классификацией маркировку API CL-5, например масла «Spirax ND90» ( (фирма Mobil) и др.

Техническое обслуживания карданной передачи. Ежедневно следует проверять отсутствие стуков, повышенной вибрации и шума. Через каждые 10 000 км следует проверять и подтягивать болты и гайки крепления фланцев карданных шарниров и промежуточной опоры карданного вала.

Через 60 000 км следует смазать консистентной смазкой Фиол-1 или Литол-24 шлицевое соединение карданного вала автомобиля ВАЗ-2105 со стороны эластичной муфты, предварительно вывернув пробку 20 (см. рис. 99).

Техническое обслуживание привода передних колес. Через каждые 15 000 км пробега, а при езде по плохим дорогам чаще следует очищать от грязи и проверять состояние защитных чехлов шарниров, отсутствие подтеков смазочного материала, а также посторонних шумов и стуков. На автомобилях АЗЛК-2141 и -21412, кроме того, проверяют затяжку болтов крепления внутренних шарниров к фланцу выходного вала дифференциала.

Скрученные без повреждения чехлы поправляют. При наличии подтеков смазки в местах крепления защитных чехлов подтягивают хомуты их крепления. Поврежденные хомуты заменяют. Поврежденные чехлы заменяют со снятием и разборкой привода и заменой смазки в шарнире с поврежденным чехлом.
