Каталог значков на приборной панели автомобиля

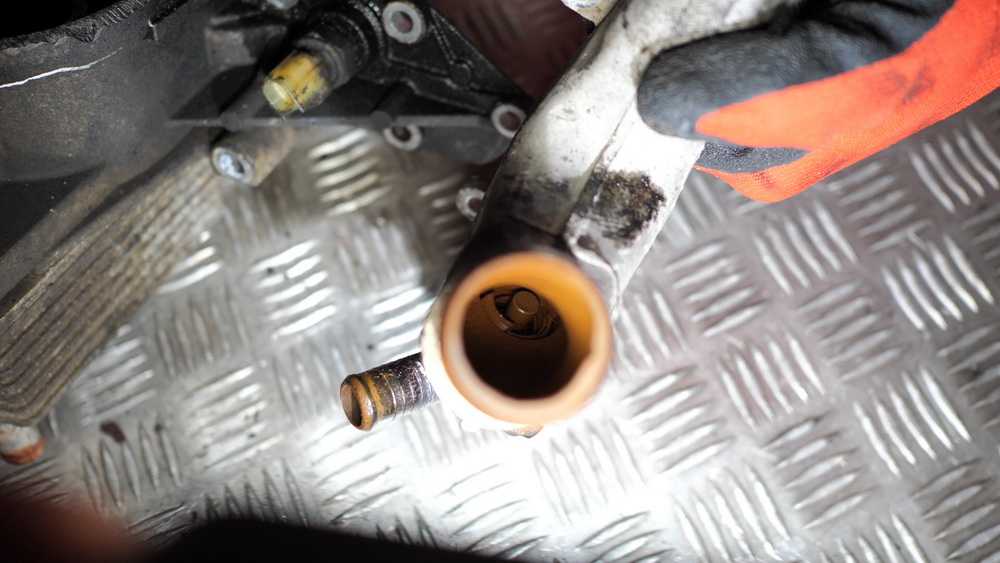

Термостат теплообменника

Как и на легковых дизелях для ford Mondeo, на двигателях для Transit есть второй термостат для регулирования температуры в теплообменнике. Этот термостат поставляется вместе с пластиковым корпусом и уплотнительным колечком на нём. Нередко приходится менять этот термостат из-за протекания антифриза по его корпусу.

Также теплообменник и корпус масляного фильтра часто текут маслом. Для устранения течи нужно менять прокладку между теплообменником и корпусом, а также пластиковую крышку масляного фильтра. Она не вечная и со временем не держит «закрутку». Уплотнительное кольцо крышки идет в комплекте с фильтром-вставкой и меняется при каждой замене масла.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

65 фейлов о том, как люди могут нелепо что-то делать своими руками

Использование сканера

Использование диагностического прибора — самый простой способ сброса индикатора проверки двигателя. Вот 5 простых действия:

Подключите сканирующий инструмент в бортовой диагностический разъем под рулевой колонкой. Ноутбук или планшет с соответствующим программным обеспечением устанавливается в держатель;
Затем включите зажигание автомобиля и соответственно включаем все гаджеты;
На мобильном устройстве в соответствующем разделе нажатием кнопки «READ» просматриваем коды ошибок двигателя. Ручкой записываем кода в том порядке, в котором они были получены. Это будет необходимо для последующего ремонта.

Удаляем код ошибки. Нажимаем кнопку «ERASE» (Стереть) на сканере. Индикатор «Check Engine» выключится, если все коды ошибок будут очищены. Некоторые инструменты сканирования имеют много опций, таких как стоп-кадр, который фиксирует показания датчика. При удалении кодов эти показания также удаляться. Примечание: в некоторых сканерах опция очистки кодов может быть автоматическая и кнопку «CLEAR» или «YES» вместо кнопки «ERASE».
Не забудьте включить зажигание перед удалением кодов.

Значки на панели приборов

Стоит отметить, что не каждая лампочка на панели оповещает о критичной неисправности. Индикация загорающихся лампочек под значками разделяется по цветам на 3 группы.

Красные значкиТакие индикаторы говорят об опасности. Стоит предпринять меры по устранению проблемы. От того, какой значок загорается, зависит, можно ли продолжать движение на автомобиле.
Желтые значкиПредупреждают о неисправности, необходимости произвести какие-то действия по управлению автомобилем или напоминают о его сервисном обслуживании.
Зеленые значкиИнформируют о сервисных функциях автомобиля и их активности.

Если загорелся значок на панели приборов, не стоит его игнорировать. Мы расскажем тебе о значении 64 символов. Ты сможешь и свою машину понять, и друзьям помочь в трудную минуту непонимания.

Значок аккумулятора загорается, если падает напряжение в бортовой сети, часто такая проблема связана с отсутствием заряда аккумуляторной батареи от генератора. На автомобилях с гибридным двигателем такой индикатор дополняется надписью MAIN внизу.
Предупреждение о сажевом фильтре.
Включен режим экономии топлива.
Фары дальнего видения включены.
Противотуманные фары включены (передние).
Адаптивные передние фары.
Фары ближнего света.
Противотуманные фары включены (задние).
Значок о выравнивании фар. Говорит о неисправности системы авторегулировки угла наклона света. Нужна диигностика.
Датчик дождя и света.
Не обнаружен электронный ключ.
Ключ не обнаружен.
Батарея ключа нуждается в замене.
Загрязнение воздушного фильтра.
Значок включенных фар.
Не работает стоп-сигнал.
Не работает несколько фар.
Неисправность ручного тормоза.
Неисправность автоматической коробки передач.
Индикатор включения наружного освещения.
Ремень безопасности не пристегнут.
Неисправность.
Подушка безопасности деактивирована.
В случае ДТП воздушные подушки не сработают.
Система помощи при парковке.
Неисправность топливного фильтра.
Низкий уровень жидкости стеклоомывателя.
Символ дверей автомобиля. Может предупреждать о незакрытой двери.
Предупреждение прицепного устройства.
Низкий уровень топлива.
Вода в топливном фильтре.
Неисправность антиблокировочной системы тормозов.
Символ износа тормозных колодок.
Значок включенного круиз-контроля.
Круиз-контроль не работает.
Неисправность усилителя рулевого управления.
Значок ручника загорается не только в том случае, когда активирован (поднят) рычаг ручного тормоза, но и в тех случаях, когда износились тормозные колодки или нужна доливка/замена тормозной жидкости. На авто с электронным ручником лампочка стояночного тормоза может загораться по причине неисправности концевика или датчика.
Необходимо разблокировать коробку передач нажатием педали тормоза.
Нажми педаль сцепления.
Индикация работы свечи накаливания.
Смена полосы движения.
Перегрев катализатора.
Повышенная температура в двигателе.
Индикатор информационного сообщения.
Включены поворотные сигналы.
Неисправность крыши в кабриолете.
Открыт капот.
Низкая скорость автомобиля / система помощи спуска с горы.
Опасное сокращение дистанции.
Неисправность заднего спойлера.
Индикатор, предупреждающий об отрицательной температуре на улице.
Мороз на улице.
Амортизаторы подвески неисправны.
Предупреждение пневматической подвески.
Информирует о неисправностях в работе двигателя (зачастую сбой в работе какого-либо датчика) или электронной части трансмиссии.
Блокировка рулевой колонки.
Обогрев заднего стекла.
Датчик дождя.
Неполадка двигателя.
Автоматическое очищение лобового стекла.
Система стабилизации отключена.
Обогрев лобового стекла.
Низкое давление подачи масла.
Багажник открыт.

Не стоит игнорировать сигналы, которые тебе посылает автомобиль. Даже те, которые указывают на какие-то мелкие неполадки, могут напоминать об опасности как для машины, так и для твоей жизни. Не забывай раз в полгода проводить диагностику своего автомобиля для профилактики серьезных неполадок, которые могут дорого обойтись как в денежном, так и моральном плане.

На форд транзит загорелся неисправность двигателя

Награды: 15

про форды слышу пэрвый раз===обычно фольксы т-5,крафтеры,мерсы 315 вито,спринтер

ДАЙ БОГ ЧТОБ Я ОШИБСЯ :

желтый транспарант на табле приборной панели==как Вы говорите «кран»= И НЕ ДАЙ БОГ ЗАЖЕГСЯ ЧЕК\ОРАНЖ.МЯСОРУБКА\== скорее всего это сигнализатор забитости САЖЕВОГО ФИЛЬТРА==что есть результат заправок соляркой , а не диз.топливом по стандарту евро 4.

если это тот значек==желтенький контур глушителя с точками внутри==срочно на трассу=== стабильно пилить без обгонов не менее 15 минут== 80 км\ч, 3 передача, обороты не менее 1500-1800===должен активизироваться прожиг сажевика, если забитость оного не привысила 90%

НЕ ПОМОГЛО==на виннер-форд-харьков==диагностика=и скорее всего =принудительный прожиг саж.фильтра\если осталось чего прожигать и выжили лямбда,дат.диф.давления и дат.температуры до и после саж.фильтра\

о ценах лучше НЕ ЗНАТЬ НЕ трогай технику. и она НЕ подведет. потрогал=>поможем. 096 268 84 06

ML 270 , 2005, final edition

Тёмыч

Дата: Суббота, 26.11.2011, 21:12 | Сообщение # 5

Награды: 1

загорелся у тебя «джеки чан», на самом деле ничего пока страшного нет. Езжай на комп.диагностику — там скажут причину их много ( свеча, егр и т.д.). У меня была причина — свеча накала. Мерседес 210 Т-1 1993г.в. дизель

Dron

Дата: Суббота, 26.11.2011, 21:24 | Сообщение # 6

Награды: 22

Было похожее сделай так.Попробуй сбросить компьютер. Поверни ключ приборка загорелась жми тормоз и газ в пол жди загорится гаечный ключик как только ключик потух,верни ключ в исходное положение потом заводи не пропало? На диагностику) Ford Transit 2006 TDCI 2.2 85 л.с .

3ton

Дата: Среда, 30.11.2011, 00:02 | Сообщение # 7

Награды: 15

дрон==не тормозите= и тормозам не обучайте других==диких и непуганных==так обнуляется межсервисный интервал замены масла НЕ трогай технику. и она НЕ подведет. потрогал=>поможем. 096 268 84 06

ML 270 , 2005, final edition

dejavu2

Дата: Четверг, 01.12.2011, 21:01 | Сообщение # 8

Награды:

Свеча накала. на неё отдельный чек по моему горит!!или это не так. ФОРД-ТРАНЗИТ 2007г.2.2lDuraTorg TDCI 96kW(130PS)

Dron

Дата: Четверг, 01.12.2011, 21:55 | Сообщение # 9

Награды: 22

3ton, Ну незнаю у меня всё потухло и посоветовал мне друг бусы с германии гоняет Ford Transit 2006 TDCI 2.2 85 л.с .

Тёмыч

Дата: Четверг, 01.12.2011, 22:45 | Сообщение # 10

Награды: 1

dejavu2, Нет не так , я думаю у меня не эксклюзивная машина )))) а проблема была именно в свече Мерседес 210 Т-1 1993г.в. дизель

Проблемы и надежность турбодизеля Ford 2.4 Duratorq (Puma) для Transit

Линейка двигателей Duratorq появилась в 2000 году. В наших странах наиболее распространены двигатели Puma – это силовые агрегаты объемом 2.0, 2.2 и 2.4 литра. Эти двигатели в исполнении для «Форд Транзит» дебютировали с непосредственным впрыском на основе распределительных ТНВД Bosch VP30 и VP44, а ближе к 2006 году полностью перешли на впрыск Common Rail от компании Delphi. Данные силовые агрегаты выпускаются до сих пор. Все версии рядных «четверок» Puma очень схожи по ГБЦ и блоку цилиндров, хотя в 2006 году и позднее в их конструкции произошли некоторые изменения.

На нашем YouTube-канале вы можете посмотреть разборку самого популярного двигателя для Ford Transit 6-го поколения – моторе 2,4 DI (D2FA, 90 л.с.). Это агрегат с распределительным ТНВД. Двигатель 2.4 DI мощностью 90 л.с. также устанавливали на фургон LDV Convoy и на лондонский кэб LTI TX-2.

Какие значки на приборной панели авто означают, что необходимо быстрее остановиться

Все мы водители знаем, что нынешние автомобили стали умнее, технологичнее и сложнее. Так, за последние годы на приборной панели машин появилось множество непонятных значков и различных надписей многие из которых означают, что с вашей машиной случилась какая-то беда. Между тем, большая часть всех автолюбителей зачастую просто игнорируют эти различные предупреждающие значки на приборке машины. А зря, так как такое игнорирование в последствии часто приводит к дорогостоящему ремонту. Вот дорогие друзья три самых опасных предупреждения загорающиеся на приборной панели, которые сигнализируют водителю о необходимости немедленной остановки и которые Вы должны для себя запомнить.

Многие автовладельцы конечно же знают о самом известном значке «Чек двигателя» (CHECK ENGINE), который предупреждает их о проблемах в работе двигателя. Естественно, что многие водители считают для себя, что это самый важный индикатор на приборной панели авто.

Более того, из-за этого самого часть автолюбителей полагает, что все остальные предупреждения имеющиеся на приборке не столь уж важны. Но это далеко не так господа. Дело в следующем, что значок «Чек двигателя» может загореться и не из-за особо больших проблем, которые как-раз и не требуют от водителя немедленной остановки. Тем-более, что обычно, когда на приборке загорается CHECK ENGINE блок управления двигателем переводит его в аварийный режим, который препятствует при возникновении проблемы повреждению этого силового агрегата.

К большому сожалению, что многие автолюбители забывают о том, что помимо индикации на приборке «Чек двигателя» существует еще и масса других различных предупреждений при появлении которых им необходимо остановиться как можно скорее.

Вот пример. Недавно мы общались с мотористом, который работает в крупном техническом центре, он поведал нам поучительную историю об одном автовладельце, у которого на машине вышел из строя дорогой двигатель. И знаете друзья кто в этом виноват? Наверно уже догадались. Конечно же сам автовладелец, который, увидев на приборной панели горящий значок масляной лейки подумал для себя, что это обычное напоминание о плановой замене моторного масла. В итоге, проигнорировав таким образом предупреждение системы о низком давлении масла хозяин автомобиля собственноручно «убил» достаточно нестарый еще двигатель.

Так что, запомните друзья, никогда не оставляйте без внимания ни одно предупреждающее сообщение или горящий значок появляющиеся на приборной панели автомобиля. Также не стоит угадывать и предназначение того или иного символа и тем-более расшифровывать данное значение появившейся надписи. Вы точно должны знать для себя, что означает тот или иной символ на приборке. Если не знаете – учите матчасть, обратившись к руководству по эксплуатации автомобиля или в крайнем случае ищите информацию в сети интернет. Подобная «угадайка» символов на приборке может для вас быть намного хуже, чем обычное и простое игнорирование предупреждений. Ведь незнание предназначений таких значков на приборной панели является примерно тем же самым, что и сама попытка исправить данную проблему не зная, как это надо делать.

Тем не менее, давайте мы сегодня не будем с вами говорить о самом распространенном предупреждении связаным с работой двигателя, то есть, о «Чеке двигателя», поскольку об этом у нас написано уже множество полезных статей. Предлагаем сегодня рассмотреть друзья не очень распространенные предупреждения, которые все-же могут иногда появиться на панели приборов автомобилей, которые тем не менее считаются очень важными для самих автовладельцев, поскольку их игнорирование может обернуться для водителя в дальнейшем большими проблемами.

И так господа, приступим. Увидев нижеуказанные предупреждающие значки на приборной панели автомобиля стоит немедленно остановиться. Помните всегда о том, что не все сигнальные значки на приборной панели говорят об опасности. Обычно все они разделены по приоритету. Поэтому Вам необходимо изучить руководство к своей машине, чтобы в дальнейшем знать, какие именно сигналы вы ни в коем случае не должны оставлять без внимания. Сегодня мы с вами остановимся на трех символах-значках, появление которых всегда свидетельствует о серьезных проблемах в автомобиле.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Метод отключения аккумулятора

Отсоединения аккумулятора — это старый способ сброса проверки индикатора двигателя. Вот три шага, чтобы сбросить «чек» этим методом: Шаг 1: Отсоединение кабелей от аккумулятора. На этом этапе вы должны использовать гаечный ключ для откручивания положительных и отрицательных кабелей.

Шаг 2: Разрядить оставшееся электричество. Следующее, что вы должны сделать, это нажать и удерживать автомобильный сигнал около 30 секунд. Это действие поможет разрядить аккумулятор автомобиля.

Шаг 3: Подождать и повторно подключить аккумулятор. После отсоединения кабелей аккумулятора и разрядки оставшегося электричества, все, что вам нужно сделать, это подождать около 15 минут, а затем подключить обратно аккумулятор. Коды ошибок будут удалены. (Примечание: этот метод может не сработать на некоторых автомобилях). В случае, если после этой процедуры «чек» загорается снова, это может означать, что проблема все же намного серьёзней.

ТНВД

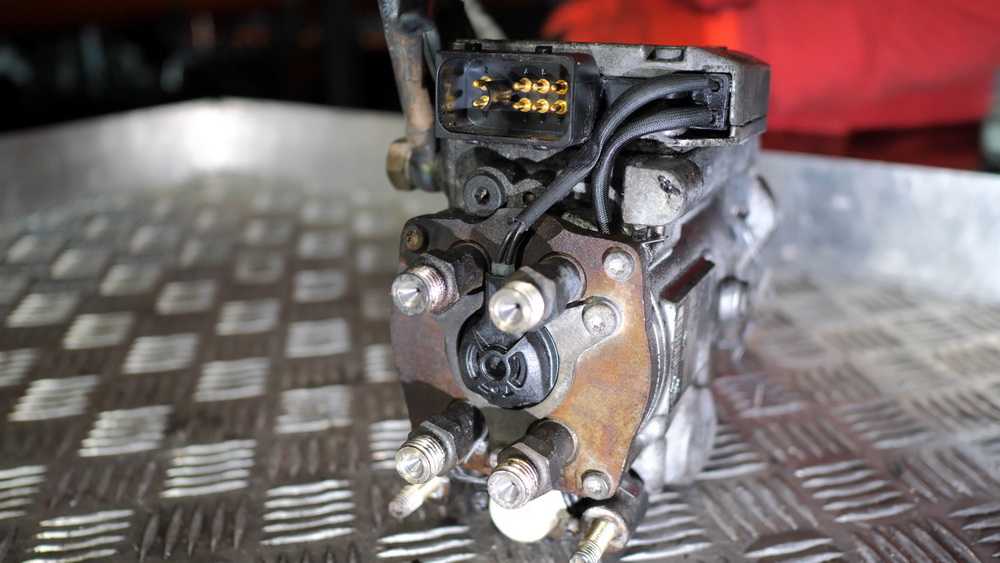

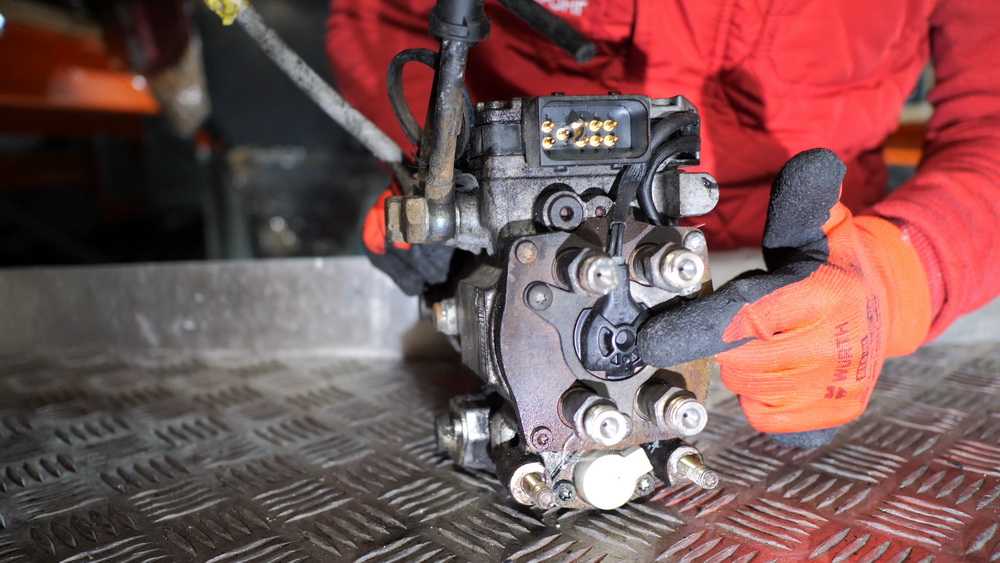

На 90-сильном двигателе Ford Durateq DI объемом 2,4 литра и мощностью 90 л.с. установлен распределительный ТНВД Bosch VP30.

У этих распределительных ТНВД есть ряд уникальных особенностей, благодаря которым они легко приспосабливались к работе на самых разных двигателях. Прежде всего, у этого ТНВД электронное управление. У этого насоса собственный блок управления, который находится на его же корпусе. В данном случае ЭБУ имеет собственное обозначение PSG-5. Блок управляет распределительным клапаном и редукционным клапаном. Подавая на распределительный клапан напряжение, блок закрывает его, при этом начинается подача топлива в нужный топливопровод к форсунке конкретного цилиндра.

В блок PSG записан иммобилайзер. Т.е. ключи зажигания прописаны именно в ЭБУ топливного насоса, а не в блоке управления двигателем. Благодаря этому при замене ТНВД нужно прописывать иммобилайзер.

Какие неисправности происходят с данным ТНВД? Прежде всего, перегорает особый транзистор, управляющий распределительным клапаном. Если из-за некачественного топлива запорная игла в клапане подвиснет, то высокий управляющий ток просто сожжет транзистор. В этом случае двигатель просто не запускается. Производитель подразумевает замену ЭБУ. Но народные инженеры уже давно подобрали подходящий транзистор и предлагают его замену.

Распределительный клапан может течь топливом наружу. Это происходит из-за того, что некачественная, в частности очень сернистая, солярка, разъедает заводской герметик. Под давлением, достигающим 15 бар, солярка просачивается наружу через отверстия для проводов. Солярка течёт вниз, попадая на навесное оборудование и патрубки. Как известно, горячая солярка хуже кислоты – разъедает почти всё, на что попадает. Борьба с течью клапана народными методами не всегда успешна.

При износе иглы клапана она начинает подклинивать, заедать. Это выражается в плохом запуске двигателя, дерганьях и провалах на ходу. В конечном итоге может сгореть обмотка клапана. Кстати, клапан вкручивается в корпус с особым усилием: сначала 80 Нм, потом отпустить на 90°, потом зажать на 25 Нм и докрутить еще на 45°.

А вот если двигатель плохо запускается на горячую, но уверенно стартует на холодную, то первым делом стоит проверить давление цикловой подачи. Оно не должно быть ниже 5 бар. Если давление ниже, то придется менять корпус ТНВД, т.к. плунжер изношен.

Расположенный в корпусе подкачивающий шиберный насос чувствителен к присутствию в солярке воды и мусора, которые приводят к износу его пластинок (шиберов). Из-за их износа падает давление подачи топлива, что приводит к нестабильной работе на холостом ходу, долгих попытках запустить двигатель и снижению мощности.

Перечень причин, которые также могут стать причиной Чек Энджин

Топливо низкого качества. Если вы льете, что попало в бак, будьте готовы увидеть ошибку в виде «Чека». Решается проблема сливом «каки» и заправкой нормального топлива.
Крышка бака. Проверьте герметично ли закручена крышка заливной горловины, из-за неплотного прилегания может возникнуть подсос воздуха, после чего увеличится расход топлива и блок управления выдаст ошибку в виде «Чек Энджин».
Лямбда-зонд. Неисправный кислородный датчик нередко становится причиной загорания Check Engine. Проверьте датчик кислорода, если он неисправен — замените его новым.
ДМРВ (датчик массового расхода воздуха) может стать причиной появления на приборной панели надписи — «Чек Энджин». Чтобы убедиться в нем ли причина, необходимо проверить датчик, используя мультиметр.
Свечи зажигания и ВВ-провода. Как я уже говорил выше, проблемы со свечами и высоковольтными проводами могут повлиять на работу двигателя, после чего ЭБУ диагностирует неисправность и оповестит вас соответствующим образом, то есть появится «Чек Энджин». Как решить проблему? Элементарно, проверьте свечи и ВВ-провода, вспомните, когда меняли в последний раз, оцените состояние и при необходимости выполните их замену.
Катушка зажигания. Если возникло подозрение, что катушка не в порядке или может иметь отношение к появившейся ошибке, проверьте катушку, убедитесь, что есть искра, после убедитесь, что на выводах катушки есть сопротивление, при этом разброс не должен быть больше 1-4 и 2-3.
Проблемы с катализатором. Придется снимать глушитель и проверять состояние. Если обнаружится, что катализатор «мертв» — придется менять. Данная поломка довольно редкая и, как правило, свойственная старым автомобилям.
Форсунки. Эти важные детали также при определенных обстоятельствах могут вызвать «Чек Энджин», особенно если учитывать качество топлива, которым мы с вами заправляемся.
Топливный фильтр и бензонасос. Забитый топливный фильтр может стать причиной нарушения давления в топливной системе, ЭБУ обнаружит данную поломку и загорится Check Engine. Тоже самое касается и топливного насоса, если он работает неправильно или неисправен, вы можете увидеть «Чек». В принципе, если проблема действительно связана с топливным фильтром или насосом, то прежде чем загорится ошибка, вы почувствуете нестабильную работу мотора, ухудшение динамики и т. д. Решение проблемы: проверьте давление в топливной рампе, убедитесь в том, что сеточка грубой очистки и топливный фильтр в норме, при необходимости выполните комплексную замену.

Если вышеописанные действия ни к чему не привели, и вы по-прежнему не знаете почему горит Check Engine, советую обратиться к специалистам для устранения ошибки и ее причины. Любое промедление может дорого стоить как вам, так и вашему двигателю.

Источник

Общее устройство топливной системы двигателя Форд Транзит

Топливная система дизельного двигателя Форд Транзит состоит из топливного бака, расположенного в средней части автомобиля, топливоподкачивающего насоса (устанавливается только на модели последних выпусков), топливного фильтра со встроенным водоотделителем, топливного насоса высокого давления (ТНВД), форсунок и соединительных трубопроводов, для очистки воздуха используется воздушный фильтр со сменным фильтрующим элементом.

Для остановки двигателя Ford Transit служит соленоид останова, который открывает подачу топлива в ТНВД только при включении зажигания.

Высокое давление, необходимое для впрыскивания топлива в цилиндры в момент наибольшего сжатия воздуха, обеспечивается плунжерной парой, приводимой в движение кулачком ТНВД.

Под воздействием плунжера топливо подается в распределительный ротор, единственное боковое отверстие которого в этот момент совмещено с каналом, соединенным трубкой высокого давления с соответствующей форсункой.

Игла форсунки открывается только тогда, когда давление топлива достигнет необходимой величины, поэтому впрыск топлива происходит под высоким давлением.

Форсунки смазываются топливом, излишки которого по возвратным трубкам отводятся от форсунок в топливный бак.

Регулятор увеличивает или уменьшает цикловую подачу топлива в зависимости от нагрузки, поддерживая постоянные обороты двигателя, заданные положением педали акселератора.

Во время работы двигателя угол опережения впрыска регулируется автоматически (в зависимости от скорости вращения) при помощи центробежной муфты, поворачивающей кулачок плунжера ТНВД.

На таких двигателях управление ТНВД (регулировка цикловой подачи топлива и угла опережения впрыска) осуществляется с помощью электронных устройств.

В последнем случае элементы топливной системы могут иметь маркировку «CAV», Roto-Diesel» или «Con-Diesel» (в зависимости от даты и места выпуска).

Неисправность системы ESP

Автомобильное зарядное устройство 12V24V: Бесконтактный лазерный инфракрасный :

За исключением топливного фильтра, при замене элементов топливной системы все новые узлы должны быть изготовлены той же фирмой, что и установленные ранее.

Наиболее вероятная причина выхода из строя топливной аппаратуры — грязь и вода, попавшие в топливо.

Описанные ниже процедуры применимы только к двигателям, не оборудованным электронной системой.

Рис.30. Регулировочные винты ТНВД Bosch (двигатель Форд Транзит)

При необходимости отрегулируйте зазор, ослабив контргайку и вращая регулировочную гайку с насечкой.

Рис.31. Регулировочные винты ТНВД Lucas

Если при резком сбрасывании газа двигатель глохнет или, наоборот, снижает обороты слишком медленно, стабилизирующее устройство необходимо отрегулировать.

Повторите регулировку несколько раз до достижения удовлетворительного результата, затем затяните контргайку и установите новую заглушку.

Рис.32. Круглый воздушный фильтр, расположенный на двигателе Форд Транзит сверху

Рис.33. Прямоугольный воздушный фильтр, расположенный на двигателе Форд Транзит сверху (стрелками показаны болты крепления фильтра)

Следите, чтобы во впускной трубопровод двигателя не попала грязь или инородные предметы.

Струю сжатого воздуха нужно направлять с обратной (верхней) стороны фильтрующего элемента.

При правильной затяжке между торцом гайки и изогнутой частью хомута должен остаться зазор 8 мм.

При отсутствии ручного насоса прокачайте систему, вращая двигатель стартером.

Если двигатель не запускается, прокачайте систему, как описано в следующем разделе.

Рис.34. Снятие круглого воздушного фильтра Форд Транзит

Если к фильтру присоединен шланг вентиляции картера, соединенный с пробкой маслоналивной горловины, снимайте воздушный фильтр вместе с пробкой.

Снимите пробку с маслоналивной горловины. Отверните три болта, которыми воздушный фильтр прикреплен к двигателю, поднимите фильтр и снимите его с двигателя вместе со шлангом вентиляции картера и маслоналивной пробкой.

— Отсоедините оставшиеся вакуумные шланги, запоминая их расположение. Отверните болты и нижнюю гайку крепления фильтра и извлеките фильтр вверх.

Источник

ГБЦ

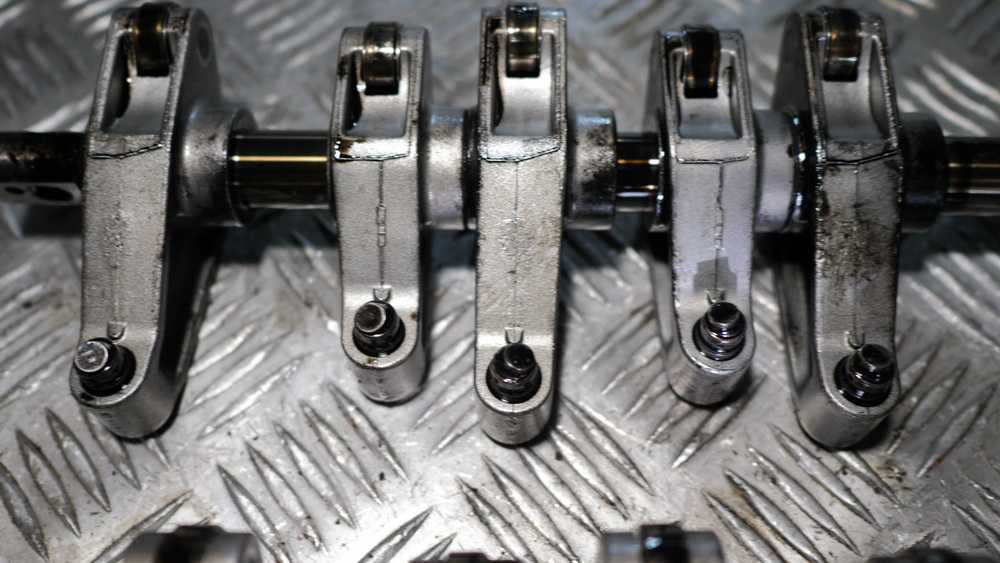

На двигателе 2.4 DI помимо разрушения постели распредвалов при большом пробеге могут поломаться по полам несколько рокеров. В этом случае соответствующие клапаны не будут открываться.

Также гидрокомпенсаторы не слишком долговечные, при пробеге от 300 000 км некоторые из них могут «просесть». Т.е. они станут мягкими, из-за этого клапаны не будут подниматься на достаточную величину. Кстати, из-за этого двигатель тоже перестаёт адекватно работать, т.е. не тянет, плохо заводится, а компьютерная диагностика не выявит никаких ошибок.

Оценить состояние гидрокомпенсаторов очень просто: нужно снять клапанную крышку и продавить каждый рокер. Гидрокомпенсаторы не должны прожиматься.

При работе двигателя изношенные гидрокомпенсаторы стучат частым пульсирующим звуком.

Выбрать и купить головку блока цилиндров (ГБЦ) для двигателя Ford Transit вы можете в нашем каталоге контрактных моторов.

Что в итоге

Если учесть, что причин для проблем с набором оборотов на современном авто достаточно много, оптимально сразу подключить автомобиль к диагностическому оборудованию (сканеру) для поиска возможных ошибок. Особенно это необходимо сделать в том случае, когда двигатель не набирает обороты и горит чек на приборной панели.

Отметим, что достаточно редким, но также возможным случаем является выход из строя ЭБУ. Это часто происходит после мойки двигателя, а также в результате непрофессиональных вмешательств в заводскую прошивку контроллера. Признаком проблем с электронным блоком является то, что двигатель набирает, но сбрасывает обороты.

Такие сбои связаны с программным сбоем в работе электронного устройства. ЭБУ ошибочно принимает низкие обороты (например 2-3 тыс. об/мин) за обороты так называемой «отсечки» и прекращает подачу топлива. Другими словами, условная защита от превышения допустимого числа максимальных оборотов двигателя срабатывает преждевременно.

Напоследок хотелось бы добавить, что своевременная чистка инжектора, замена свечей и проводов зажигания, фильтров и фильтрующих элементов топливного насоса, чистка дроссельной заслонки, правильная регулировка дросселя и ряд других сервисных процедур позволят вам получать максимум мощности вашего ДВС. Что касается автомобилей с ГБО, от правильности установки и настройки, а также от своевременной замены фильтров и обслуживания других элементов газобаллонного оборудования будет зависеть не только мощность двигателя и его обороты на газу, но и общий срок службы силового агрегата.
