«глазки ангела» для автомобиля собственноручно

РАЗДЕЛ 3. Другая важная информация / Разное

Теперь, когда мы с вами рассмотрели все различные типы технологий передней автомобильной оптики, настало время поговорить о некоторых насущных возникающих вопросах. Так, например, давайте друзья узнаем с вами о том, можно ли использовать в галогеновых фарах ксеноновые лампы накаливания и наоборот?

Как правило, для использования ксеноновых ламп передняя оптика должна быть оснащена конкретно линзой, которая проецирует свет на дорогу. Также ксеноновая оптика обязательно должна оснащаться корректором фар.

В основном в наши дни используется автоматический корректор фар, который сам изменяет угол наклона линзы с целью обезопасить встречных водителей от яркого дневного света ксеноновых фар. Их угол изменяется в зависимости от количества пассажиров находящихся внутри салона авто.  В том числе, все такие ксеноновые фары должны обязательно быть оборудованы омывателем оптики, поскольку ксеноновый источник света не совсем эффективен (или почти не эфективен) при грязных фарах.

Что касаемо галогеновых ламп, то они в отличие от ксеноновых могут быть установлены прямо в линзованную оптику. А как же тогда светодиоды? Отвечаем. Так как светодиодные лампы имеют как правило, направленный источник света, то устанавливать их в фару с обычными отражателями  небезопасно, так как в этом случае эффективность освещения дороги ими будет низкой. Поэтому большинство автопроизводителей оснащает светодиодную оптику своих машин линзами, которые проецируют свет от светодиодов непосредственно на дорогу. Подробней об этом ниже:

Разновидности передней автомобильной оптики.

Есть много неправильных представлений у автомобилистов, когда дело доходит до передних фар машины. Учитывая тот факт, что фары являются одной из самых важных особенностей в машине, многие из нас (вас) водителей думают, что слухов и дезинформации о передней оптике автомобилей не существует и впринципе не может быть. Ведь казалось бы, что здесь особенного, вся автомобильная передняя оптика имеет достаточно простую и понятную всем нам конструкцию. Но не торопитесь делать предположения и выводы, так как в автопромышленности существует множество разных видов конструкций передних фар, что часто вызывает путаницу у автомобилистов. В сегодняшней нашей статье мы хотим прояснить а заодно и объяснить всем заблуждающимся водителям, что передние автомобильные фары в наше с вами время бывают разного вида и различной конструкции с которыми вы уважаемые водители могли в жизни еще не встречаться.

И так друзья, приступим, мы разделили нашу статью на три части:

— Корпус и конструкция передних фар.

— Сами лампы.

— Другая соответствующая информация (Разное).

Что такое светодиодные фары, и как они работают?



Большинство людей знают, что светодиоды – это источники света, основанные на светоизлучающих диодах, которые имеют ряд преимуществ как перед галогенными, так и перед ксеноновыми лампами. В том числе и в автомобильной промышленности. Но мало кто задумывается, что светодиоды по сравнению с галогенными лампами более дороги и сложны в процессе производства. Тем не менее светодиоды захватывают автопромышленность.

Почему? Все дело не только в их ярком освещении, но и в их невероятной энергоэффективности за счет того, что каждый используемый диод в фаре потребляет гораздо меньше энергии по сравнению с галогенными или ксеноновыми источниками света.

Большинство новых автомобилей сегодня оснащены светодиодными дневными ходовыми огнями. Что касаемо полноценных светодиодных фар, пока что в мире LED-фары не стали глобальным стандартом. Тем не менее с каждым годом все больше автомобилей получают в базовой комплектации полноценные светодиодные фары. В будущем, скорее всего, все автомобили (даже дешевые) будут поставляться только со светодиодами.

Производители, оснащая машины LED-лампами, преследуют одну цель – снижение расхода топлива и снижение вредных выбросов. При использовании светодиодных источников света в автомобиле падает нагрузка на электрическую цепь. Вот почему светодиоды становятся популярны во всем мире.

Также светодиоды производят кристально чистый свет. Новое же поколение матричных фар позволило достичь огромных успехов в адаптации автомобильного освещения в зависимости от дорожных условий. Это огромный шаг вперед по сравнению с галогенными, ксеноновыми и обычными светодиодными фарами. Единственный минус матричных фар – это невероятно дорогостоящая замена оптики в случае ее повреждения или поломки.

Как работают светодиодные фары?

Светодиод – это просто полупроводник, который излучает свет, когда через него проходит ток. Для того чтобы полупроводник начал светиться, необходимо ничтожно малое количество электричества. Из-за того что светодиоду нужно мало энергии, аккумулятор для поддержания освещения расходует гораздо меньше энергии по сравнению с галогенными или ксеноновыми лампами. Следовательно, чем меньше расходуется энергии, тем меньше идет нагрузки на двигатель для зарядки аккумулятора, что в конечном итоге влияет на экономичность автомобиля.

Ток в светодиодных фарах течет от катода к аноду, проходя через полупроводниковый материал, который по проводимости представляет собой что-то среднее между металлом и каучуком. В итоге полупроводник при прохождении электричества начинает испускать фотоны, которые и освещают дорогу впереди автомобиля.

Из-за простоты конструкции светодиода срок его службы может длиться более десяти лет. Тем не менее светодиодные фары – пока что новая технология. И как она себя зарекомендует, покажет время. К сожалению, пока нет 10-летних автомобилей со светодиодной оптикой, по которым можно было бы сделать вывод о реальном сроке службы светодиодных фар. Ведь в отличие от домашних светодиодных ламп LED-фары в автомобиле подвергаются постоянной тряске, вибрации, перепадам температур и т. п. И кто его знает, как долго будут служить светодиоды в автомобиле. Вполне возможно, что их надежность окажется под сомнением.

Что такое адаптивные светодиодные фары?

Стоит отметить, что не все адаптивные фары являются адаптивными светодиодными блоками. Адаптивный светодиодный блок – это фара, которая может менять направление и/или яркость в соответствии с дорожными условиями за счет изменения порядка свечения светодиодов в блоке и за счет изменения их яркости свечения.

Что такое светодиодные матричные лампы (Matrix), и как они работают?

В математике матрица определяется как прямоугольный массив чисел, организованный в строках и столбцах, которые рассматриваются как единый объект. Поменяйте «цифры» на «светодиоды и датчики» в этом определении и вы получите матричную концепцию автомобильного освещения.

Светодиодные матричные фары работают в паре с датчиками и камерами, которыми оснащен автомобиль.

Все эти датчики и камеры контролируют дорогу впереди, чтобы определять интенсивность движения и изменяемые дорожные условия (например, резкие повороты).

Все эти данные используются для интеллектуального освещения дороги за счет контроля освещения каждого светодиода в матрице. Но конечная цель матричной фары – сохранить как можно больше света без вреда встречному движению.

Плюсы

• Энергетически эффективные источники света
• Могут быть относительно недорогими
• Долгосрочный прогнозируемый срок службы

Какой тип фар лучше для вас?

Ниже мы по разделам объясним вам, как работает каждый тип фар, используемый сегодня в автомире. Естественно, каждый вид автомобильной оптики имеет свои плюсы и минусы. И это логично, поскольку известно, что идеального в мире не существует. Также вы должны понять, что не всем водителям нравятся современные технологии. Например, есть водители, которые ни за что не хотят отказываться от старых надежных галогенных ламп в пользу того же ксенона или светодиодов.

А какой тип фар нравится вам? Например, многие автолюбители ломают голову перед покупкой машины, решая, какой тип освещения должен быть в машине. И, тут, конечно, дилемма более сложная. Ведь наш выбор должен зависеть не только от каких-то вкусов и личных взглядов, но и от того, что выгоднее: галоген, ксенон или светодиод?

Галогенные лампы являются самым старым типом источника света в автомобильных фарах. Если вы ищете дешевые и относительно надежные фары, то вас не должно беспокоить, что галогенная оптика устарела по сравнению с современными фарами. Галогенное освещение в автомобиле проверено временем и зарекомендовало себя с довольно-таки хорошей стороны. Сегодня автомобили с галогенными фарами стоят намного дешевле, чем машины с ксеноновой или светодиодной оптикой.

Однако галогенные фары, как правило, выглядят сегодня устаревшими. Им просто не хватает высокотехнологичного внешнего вида, а также более интересных опций. В том числе галогенная оптика не может сравниться с качеством освещения дороги по сравнению с ксеноновыми или светодиодными фарами. Но главное – галоген не может соперничать с более современными фарами по сроку службы. Галогеновые лампы имеют маленький срок службы в отличие от ксеноновых или светодиодных ламп.

С другой стороны, стоимость ксеноновой лампы существенно больше галогенной. Кроме того в ксеноновых фарах используется электрооборудование, которое со временем выходит из строя. В том числе есть проблема с выгоранием линз в оптике, стоимость замены которых может быть сопоставима со стоимостью новых галогенных фар.

Так что светодиодные источники освещения, вероятнее всего, в скором времени отправят на пенсию не только галоген, но и ксенон.

Сегодня на авторынке представлено огромное количество различных светодиодных фар, начиная от самых простых и до невероятно сложных (и, следовательно, дорогостоящих для ремонта и замены). Светодиоды не только выглядят современно. На их основе автопроизводители стали разрабатывать новые виды автомобильной оптики, представив автомиру матричные и лазерные фары.

В настоящий момент матричные фары появились пока только на премиальных автомобилях, поскольку эта технология еще дорога. Матричная технология LED основана на объединении светодиодов с датчиками, что позволяет адаптировать лучи света для максимального охвата дороги впереди машины, беря в расчет встречное движение. В итоге эта технология, по сути, отправила дальний и ближний свет на пенсию. В матричных фарах у водителя нет необходимости выбирать, на каком освещении ехать (ближний, дальний). Автоматика сама решает, как освещать дорогу.

Ну и, наконец, в мире теперь есть и лазерные фары, которые предлагают лучшую осветительную мощность. Но пока их можно найти только в нескольких новых автомобилях премиум-сегмента. Причина, по которой лазерные фары пока не появились на обычных автомобилях, – это себестоимость этих фар, а также невероятно дорогая стоимость их ремонта/замены (в некоторых машинах стоимость одной фары может составлять 8000-10000 долларов). Но главной проблемой лазерных фар является их хрупкость. Например, даже при небольшом ударе и появлении трещины на стекле фары требуется полная замена блока оптики.

Итак, после того как вы получили общее представление о типах фар в сегодняшней автопромышленности, давайте теперь перейдем непосредственно к описанию каждой технологии, чтобы вы смогли выбрать для себя, какая оптика подходит вам больше всего. Вот как каждый тип фар работает.

Подготовительные работы

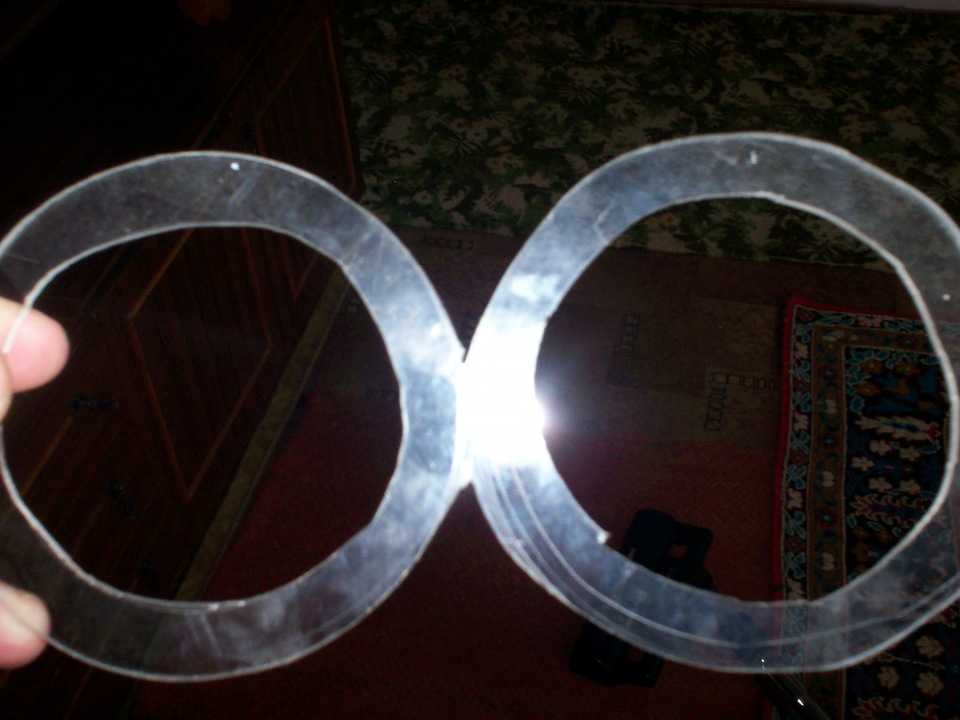

Для создания необычного свечения фар потребуется приобрести пластиковый стержень на 7-8 мм. Его можно купить в торговых точках, где продаются жалюзи или в магазине для наружной рекламы. Оргстекло должно хорошо переносить высокие температуры, поэтому лучше не экономить. Если говорить о длине трубки, то обычно на 4 фары хватает 1 метра.

Полезно! Чтобы точно рассчитать количество требуемого оргстекла достаточно замерить фару по диаметру, добавить к полученному результату 2 см и умножить на количество фар.

Также для работы потребуется:

• промышленный фен (если его нет, то необходимую обработку можно провести и в духовке);
• 2 светодиода на 12В (на одну фару);
• резистор на 220 Ом (на одну фару);
• шуруповерт со сверлом на 6 мм;
• бор машина с тонким алмазным диском (можно заменить тонкой пилкой по металлу);
• суперклей;

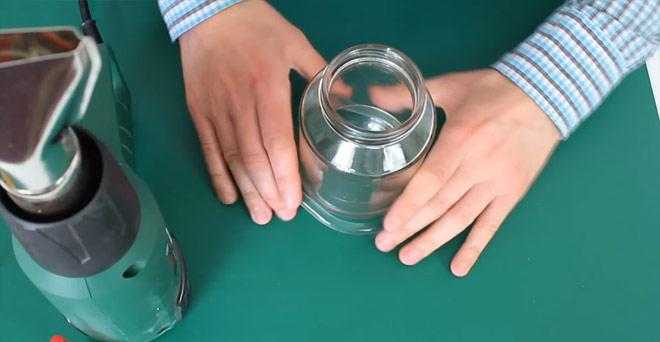

• стеклянная банка или любая другая емкость, наружный диаметр которой совпадает с внутренним диаметром фары;
• герметик.

Закупив все необходимое, приступаем к работе.

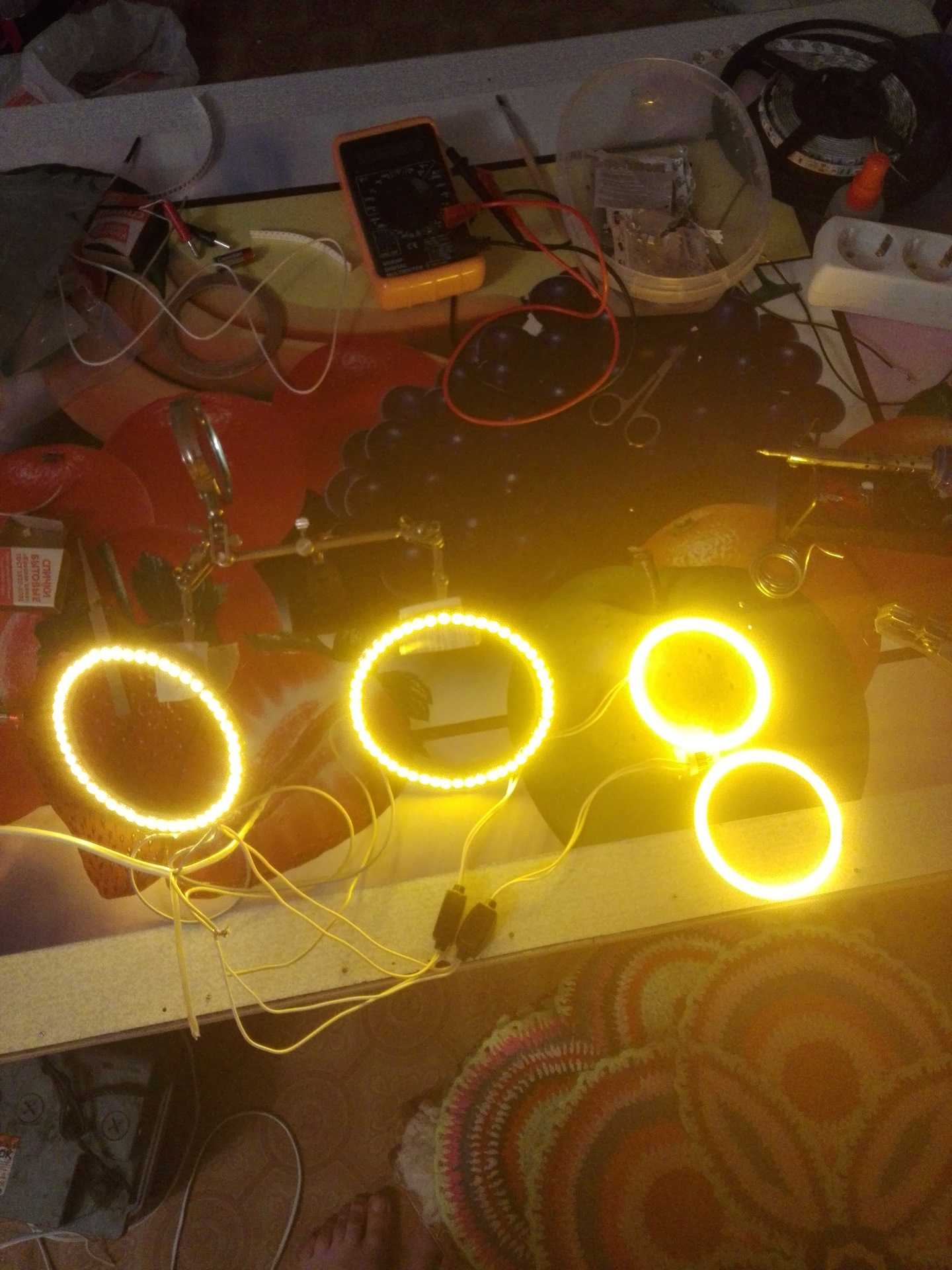

Технология SMD

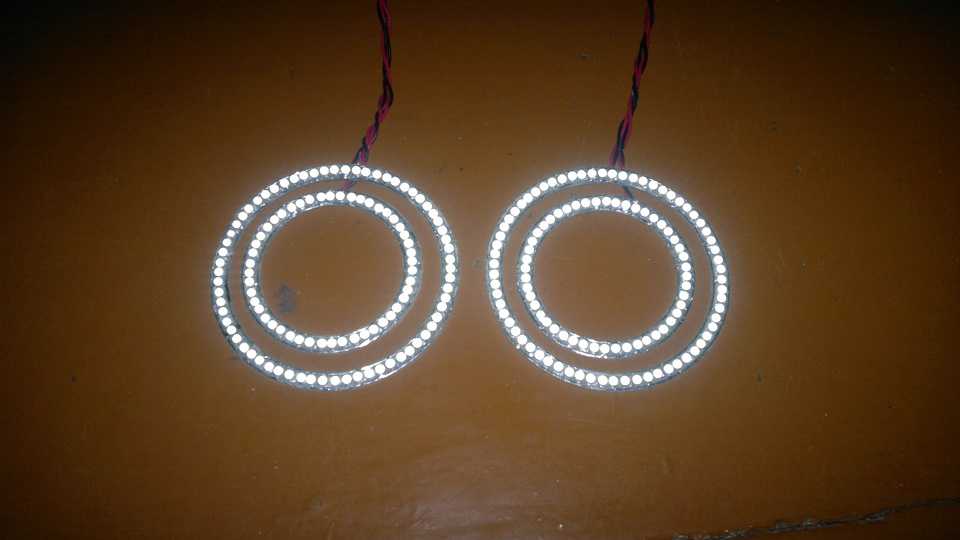

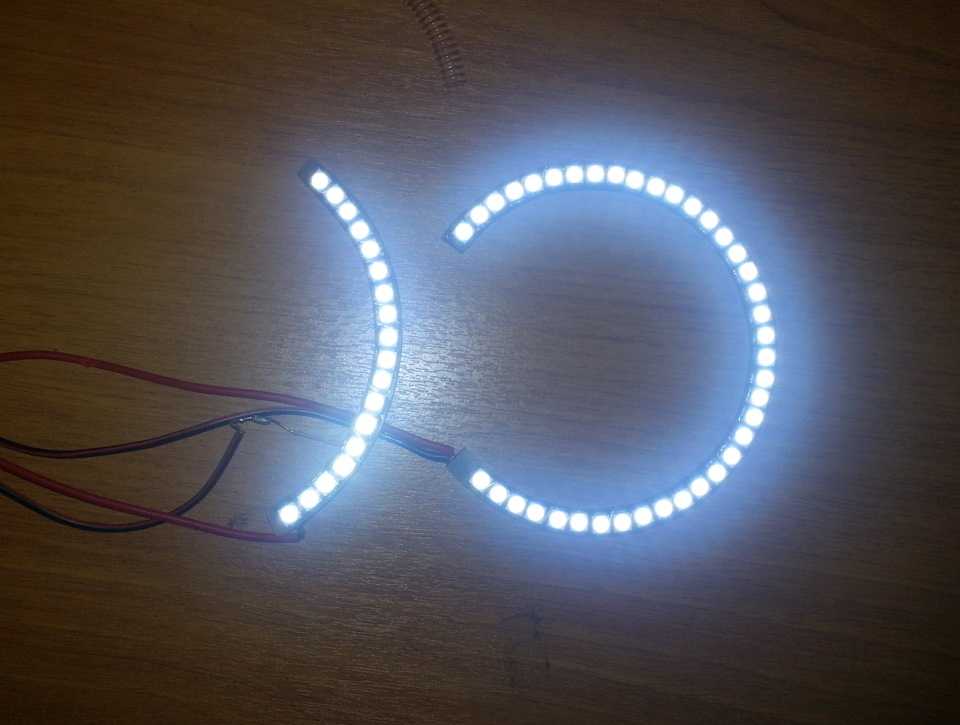

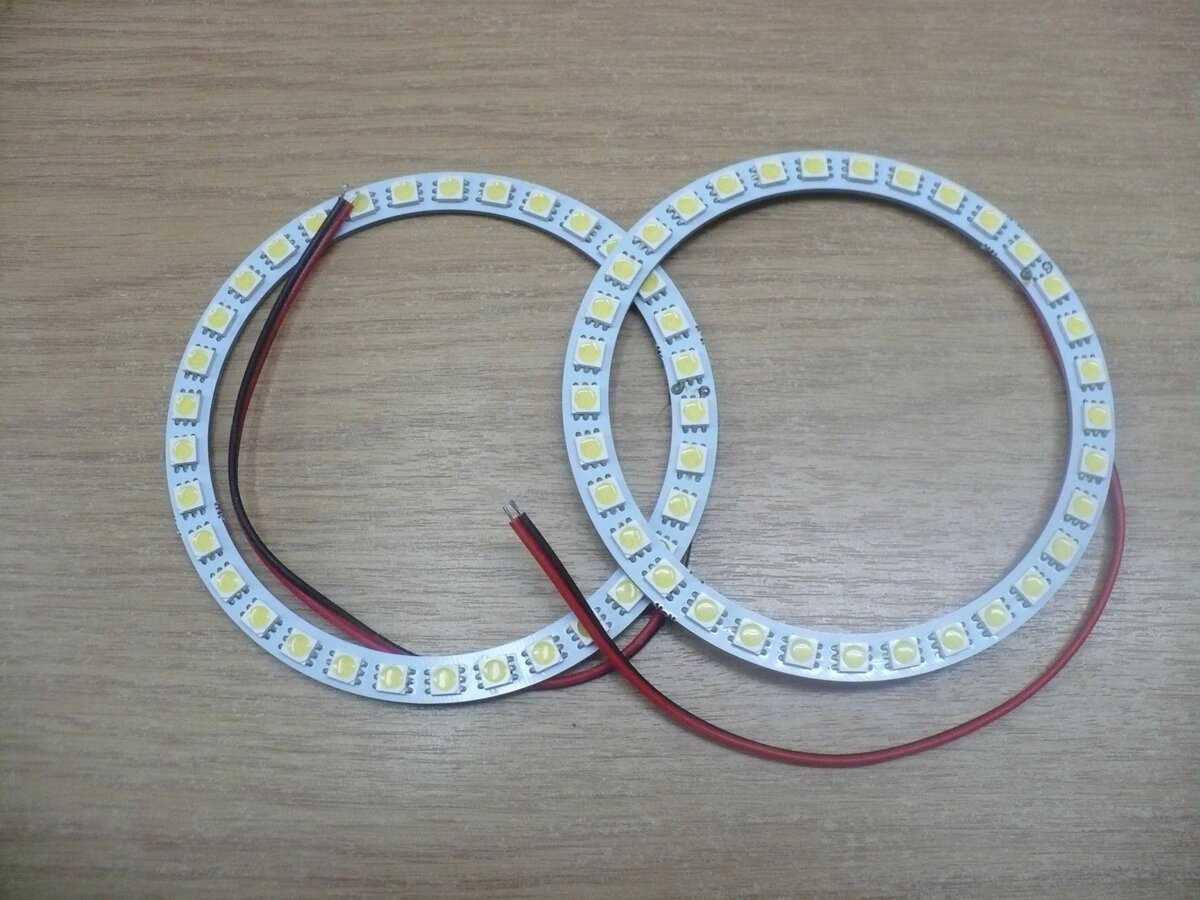

SMD (Surface-mount LED ). В таком вари­ан­те све­то­ди­о­ды уста­нов­ле­ны по кру­гу, на круг­лую пла­ту. Они обес­пе­чи­ва­ют очень высо­кую све­то­от­да­чу. Есть мно­го сти­лей подоб­ных колец, в зави­си­мо­сти от коли­че­ства и раз­ме­ра све­то­ди­о­дов. Све­то­ди­о­ды SMD смон­ти­ро­ва­ны по окруж­но­сти и созда­ют све­че­ние отдель­ны­ми точ­ка­ми. Мно­гим нра­вит­ся имен­но такой вид, а кто-то хочет, что­бы све­тя­щи­е­ся коль­ца были более одно­род­ные, сплош­ные. Для это­го исполь­зу­ет­ся рас­се­и­ва­ю­щий кожух, кото­рый поме­ща­ет­ся поверх све­то­ди­од­но­го коль­ца. Одна­ко это созда­ёт допол­ни­тель­ное накоп­ле­ние теп­ла, кото­рое сни­жа­ет срок служ­бы све­то­ди­о­дов.

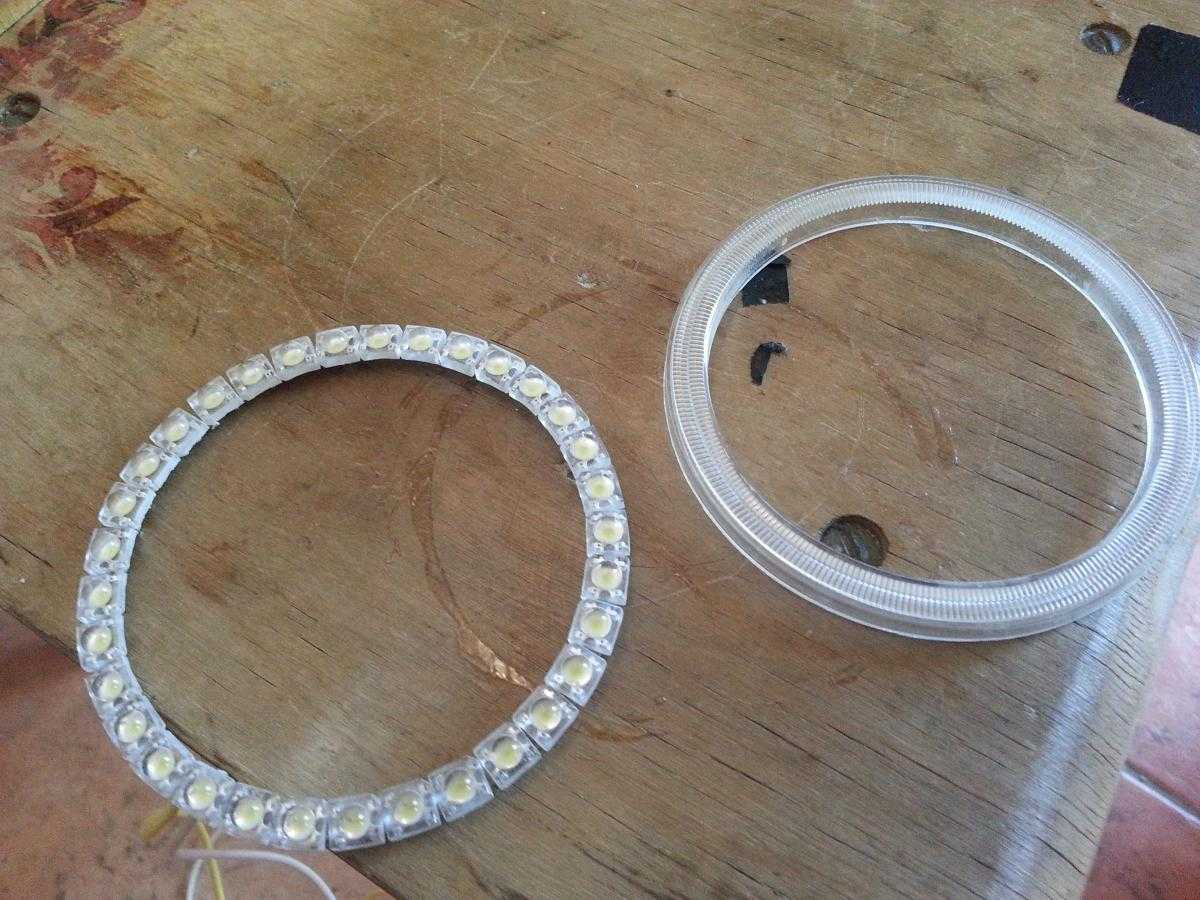

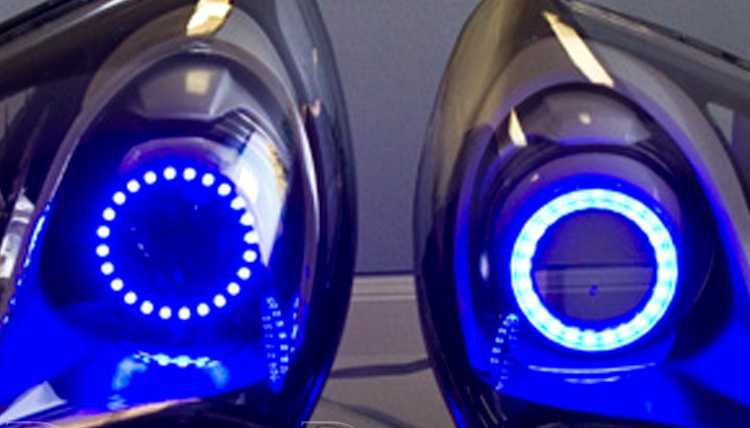

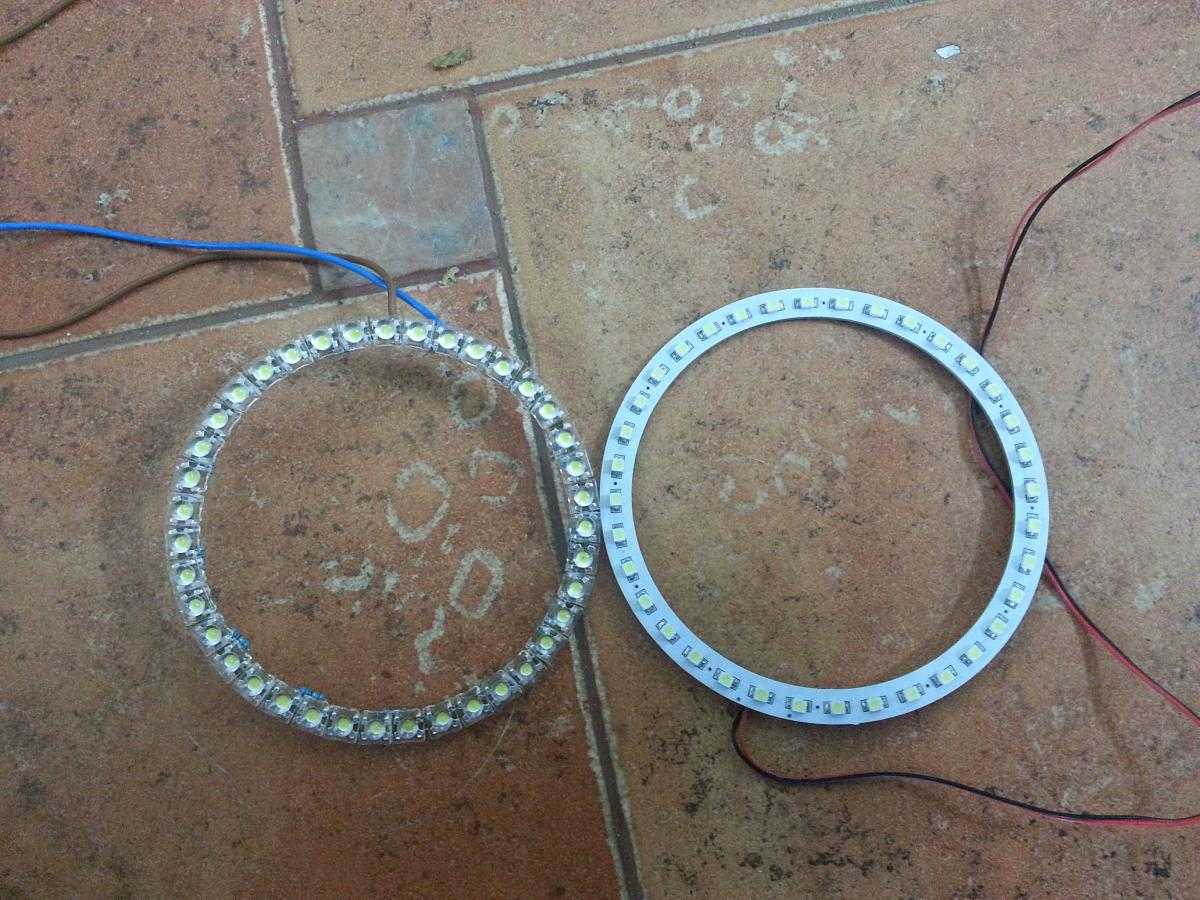

“Ангель­ские глаз­ки” SMD без диф­фу­зо­ра и с диф­фу­зо­ром.

Ангель­ские глаз­ки SMD LED могут быть с рези­сто­ра­ми или регу­ли­ру­е­мые. Наи­бо­лее рас­про­стра­нён­ный метод изго­тов­ле­ния ангель­ских гла­зок со SMD LED явля­ет­ся мон­ти­ро­ва­ние рези­сто­ров напря­мую на коль­це, что­бы кон­тро­ли­ро­вать мощ­ность пита­ния, кото­рая идёт к све­то­ди­о­дам. Этот метод доста­точ­но наде­жен, но при опре­де­лен­ных усло­ви­ях рези­сто­ры на самом коль­це могут под­вер­гать­ся избы­точ­но­му нагре­ву. Кро­ме того, в авто­мо­биль­ной цепи может про­ис­хо­дить пере­па­ды напря­же­ния, так­же добав­ляя напря­же­ние к рези­сто­рам. С тече­ни­ем вре­ме­ни, при посто­ян­ном напря­же­нии, рези­сто­ры могут отка­зы­вать или рабо­тать пре­ры­ви­сто.

Что­бы пол­но­стью исклю­чить про­бле­му, раз­ра­бо­та­ны коль­ца со све­то­ди­о­да­ми, кото­рые не исполь­зу­ют рези­сто­ров на коль­цах. Там рас­по­ла­га­ют­ся толь­ко све­то­ди­о­ды. Для обес­пе­че­ния посто­ян­но­го тока исполь­зу­ет­ся блок регу­ля­то­ра, кото­рый менее под­вер­жен пере­па­дам напря­же­ния и тем­пе­ра­ту­ры. Он кре­пит­ся по линии меж­ду источ­ни­ком пита­ния и све­то­ди­од­ным коль­цом. Эта тех­но­ло­гия поз­во­ля­ет уста­но­вить боль­ше све­то­ди­о­дов на каж­дое коль­цо ангель­ских гла­зок, что даёт более рав­но­мер­ное све­че­ние. Мон­ти­ро­вать такие коль­ца удоб­нее, так как обрат­ная сто­ро­на не содер­жит рези­сто­ров и хоро­шо при­ле­га­ет к любой поверх­но­сти.

Как установить в фару «ангельские глазки» своими руками

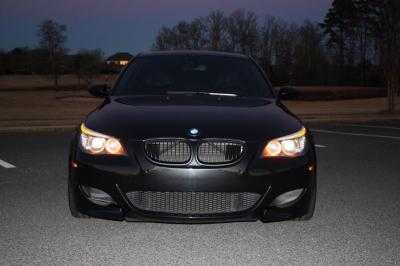

Автомобили, укомплектованные так называемыми «ангельскими глазками», — не редкость на наших дорогах. Появились такие светящие кольца чуть более 10 лет назад. Изобретателями «ангельских глазок» по праву считаются инженеры немецкого концерна «БМВ». Но сейчас ними укомплектовываются не только иномарки, но и отечественные машины. Конечно, делается это не на конвейере, а в гараже руками автовладельца. Что примечательно, данный вид тюнинга не перестает радовать автолюбителей. И если перед нами стоит «Жигуль», обвешенный массой спойлеров, и рядом такой же автомобиль с «ангельскими глазками», однозначно эффекта от последнего будет больше.

Привлечь внимание публики без приобретения пластиковых обвесов вполне реально, нужно лишь установить «ангельские глазки» своими руками. А о том, как это правильно сделать, расскажет сегодняшняя статья

Приступаем к работе

Если вы устанавливаете «ангельские глазки» на «Приору», вы вполне можете использовать эту инструкцию. Итак, для начала нам нужно снять фару с креплений. Далее следует отделить деталь от дальнего света и открыть стекло. Чтобы сделать это, фару нужно нагреть до той температуры, пока ее клей не разогреется. Тогда можно с легкостью снять стекло. Затем нужно взять какой-либо острый предмет и снять ним оставшиеся следы герметика. При необходимости можно применить спирт или бензин. Установить «ангельские глазки» своими руками довольно непросто, поэтому все дальнейшие этапы делаем с предельной аккуратностью. Снимаем накопившийся в фаре мусор. Лучше всего это делать при помощи ватных палочек. Крайне нежелательно дотрагиваться пальцами до отражателей, поскольку отпечатки останутся на поверхности.

Теперь на стекло наносим новый герметик и устанавливаем кольца

Небольшой совет – перед тем как сделать «ангельские глазки», определитесь с их дальнейшим цветом (важно, чтобы он гармонировал с окраской кузова). На светлые автомобили устанавливают синие и неоновые диоды, на более темные устанавливают «ангельские глазки» белого цвета

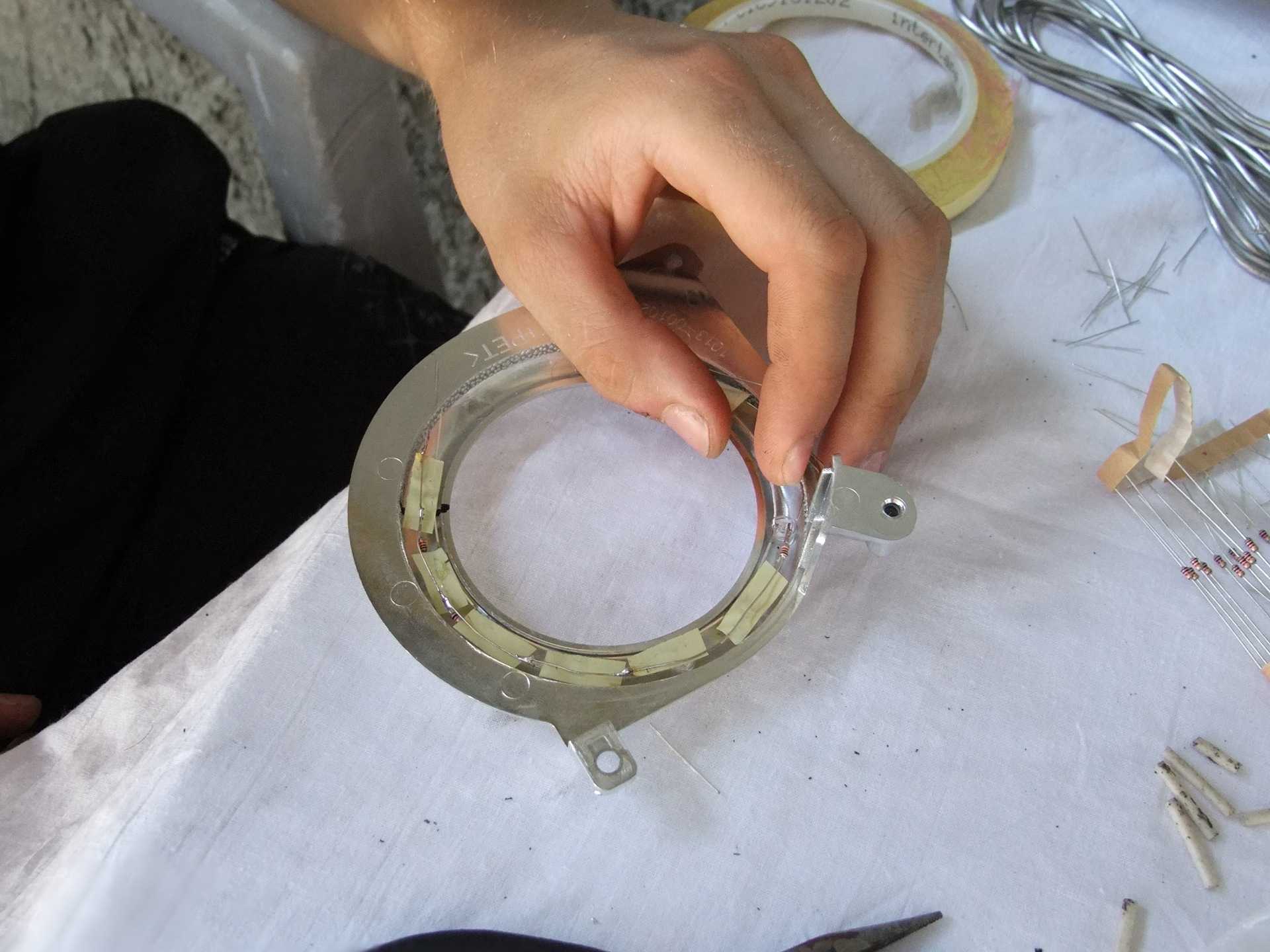

Монтируем деталь таким образом, чтобы ее светящиеся элементы находились в верхней части. Все провода, отходящие от светодиодной ленты, протягиваем в ложбинку фары. Важно помнить, что насечки на кольце направляются наружу. Теперь берем тюбик с автомобильным силиконом и наносим средство между блок-фарой и стеклом. Далее следует подождать 30-40 минут для того, чтобы герметик застыл. После этого включаем фары и смотрим, как они горят. Затем подключаем все провода к установленным кольцам. Теперь берем фару и устанавливаем ее на место. Но на этом вопрос о том, как установить «ангельские глазки» своими руками, не закрыт. Теперь опять переходим к проводам. Их мы крепим к жгуту разводки фар. Но перед тем как это сделать, подумайте, как их разместить под капотом.

Важно, чтобы все висящие элементы не вылезали наружу и не препятствовали работе других систем автомобиля. Далее отключаем штепсель от габаритов и поворотников

Провода «+» и «-» соединяем между собой. Обязательно соблюдайте полярность, иначе произойдет короткое замыкание. Теперь к «минусу» габаритов подключаем «плюс» от «ангельских глазок». Отходящий «минус» устанавливаем под крепления от поворотников. Теперь мы окончательно установили «ангельские глазки» своими руками.

3 варианта сборки

Сделать ангельские глазки для любимого авто своими руками несложно. К тому же в интернете можно отыскать большое количество технических решений разной сложности. На некоторых из них мы остановимся более подробно.

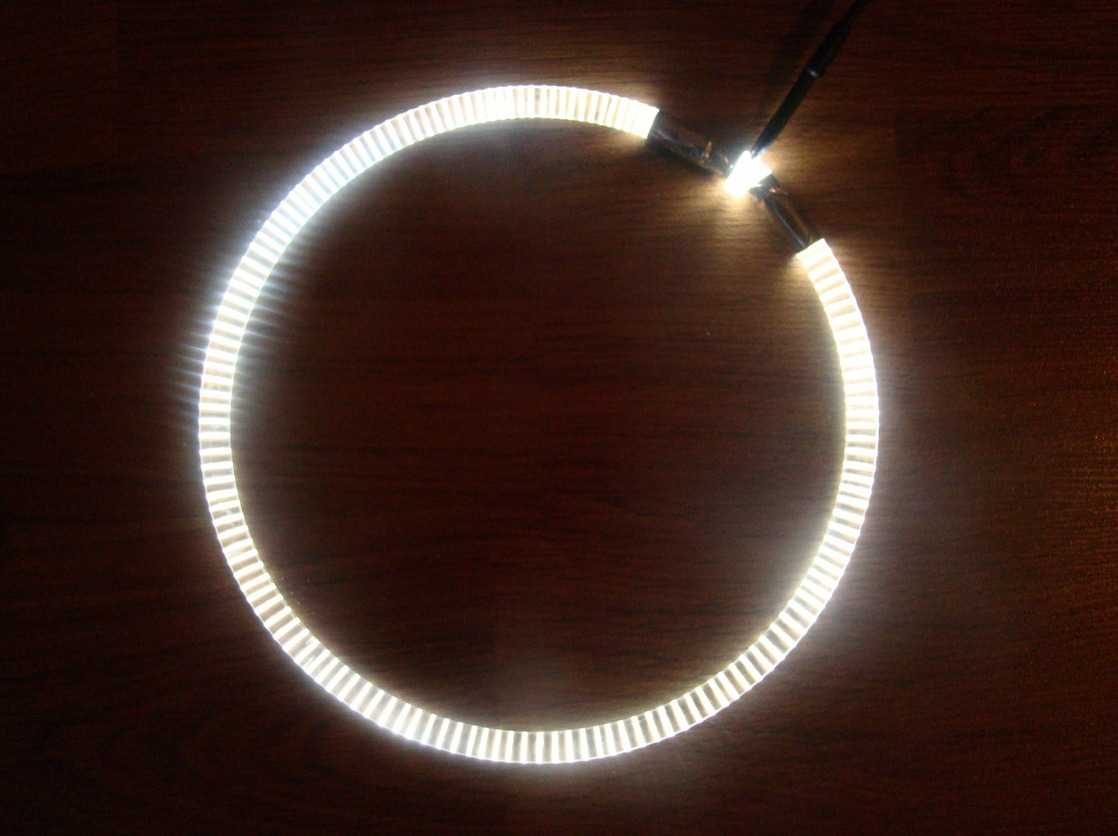

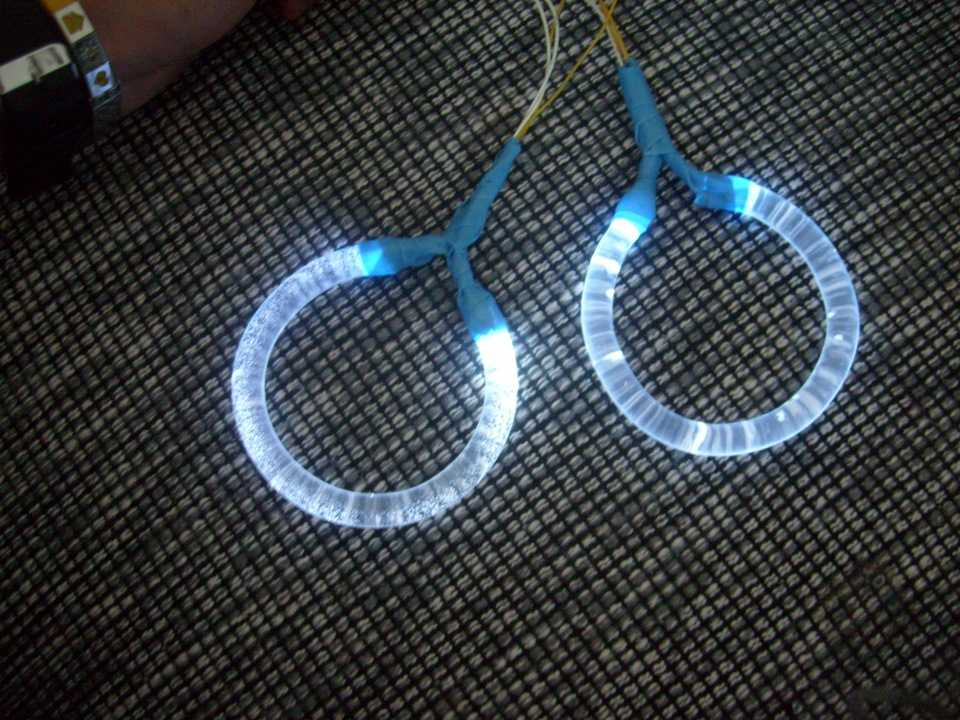

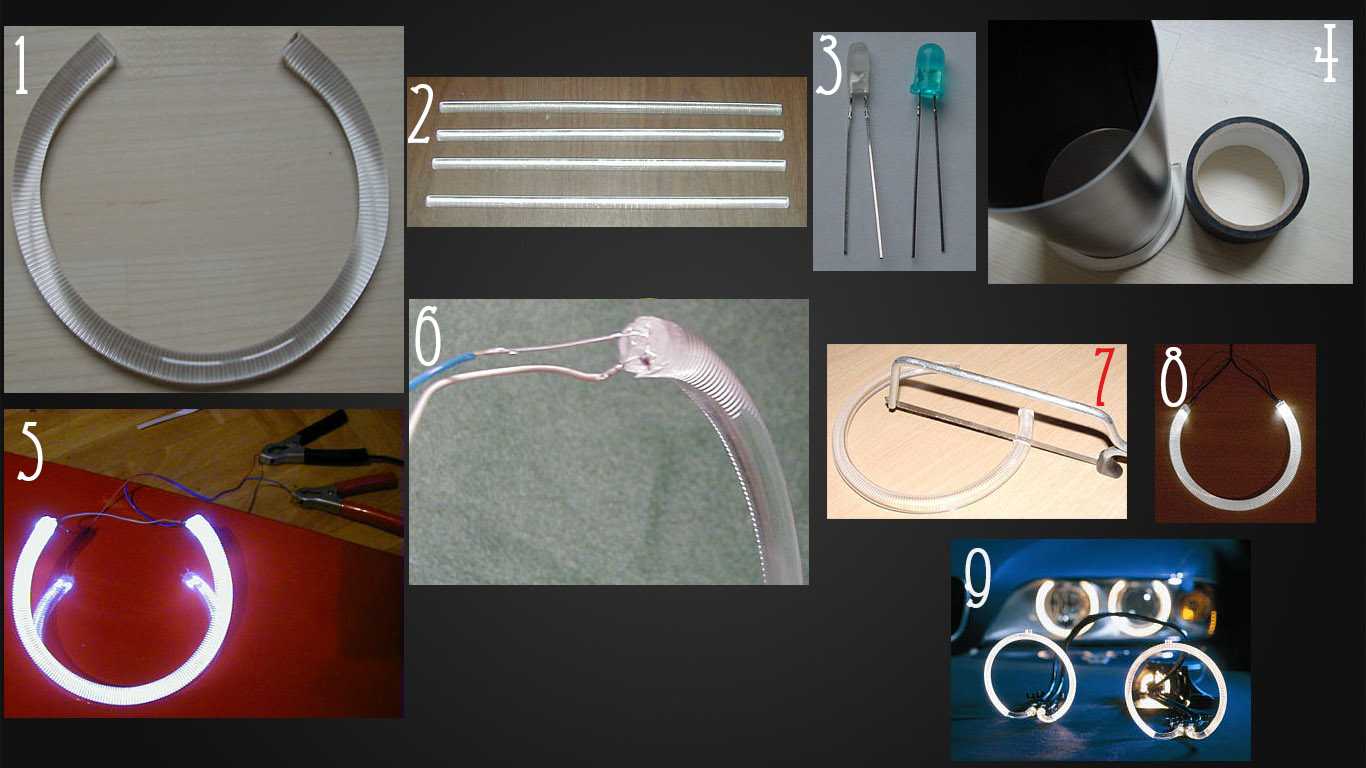

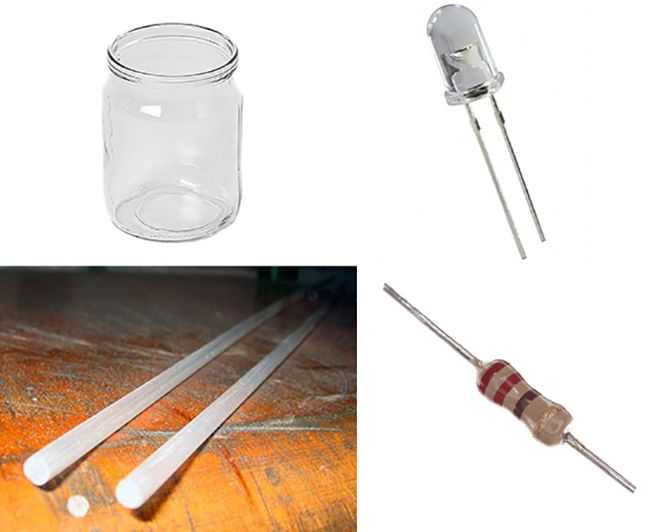

Для реализации первого проекта понадобятся:

• белые светодиоды 5 мм – 2 шт.;
• резистор типа МЛТ-330 Ом-0,25 Вт – 1 шт.;
• соединительные провода;
• прозрачный стержень из пластика или оргстекла диаметром 8–10 мм;
• а также вспомогательные материалы и инструмент: стеклянная банка, дрель, строительный фен, паяльник.

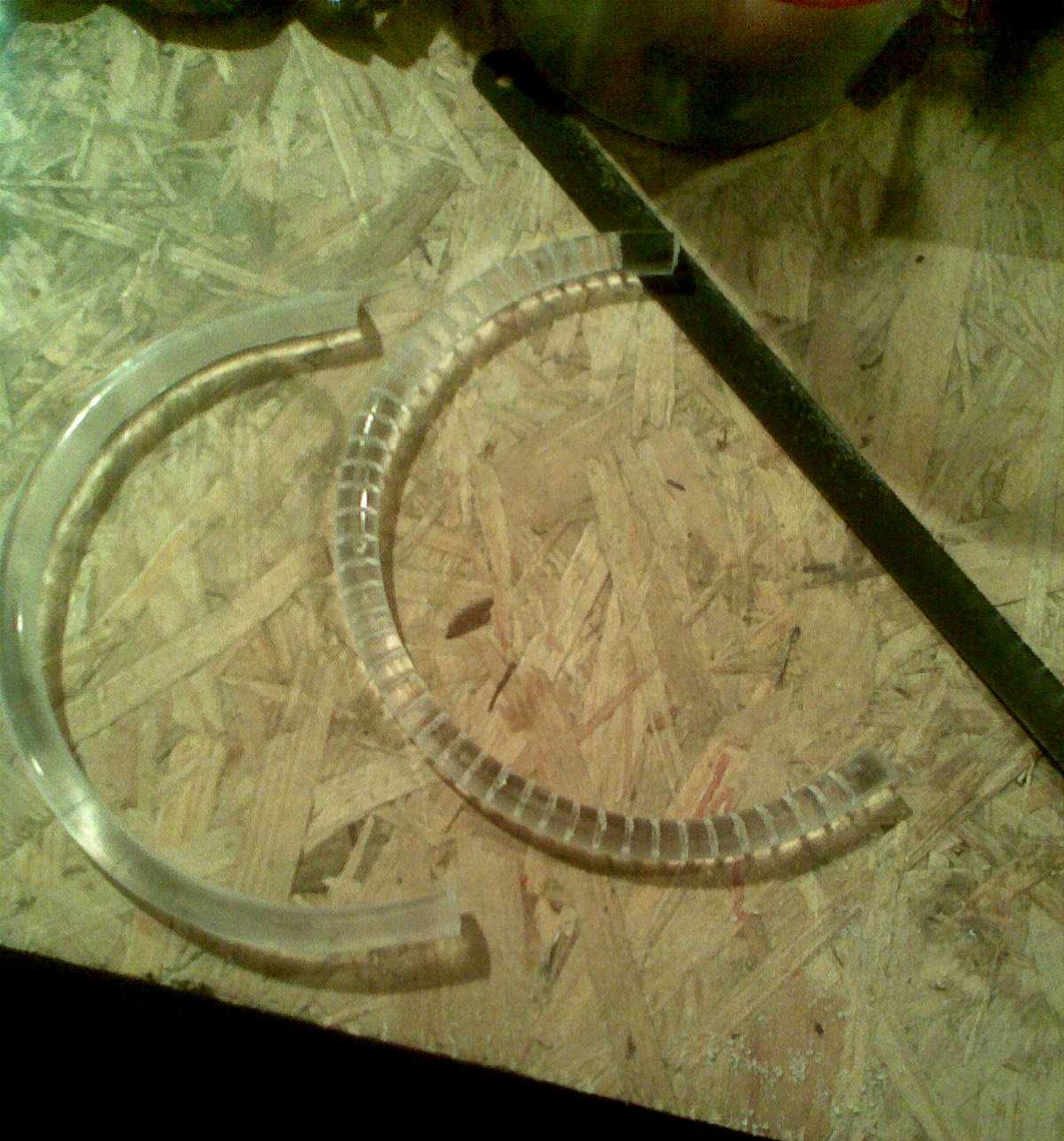

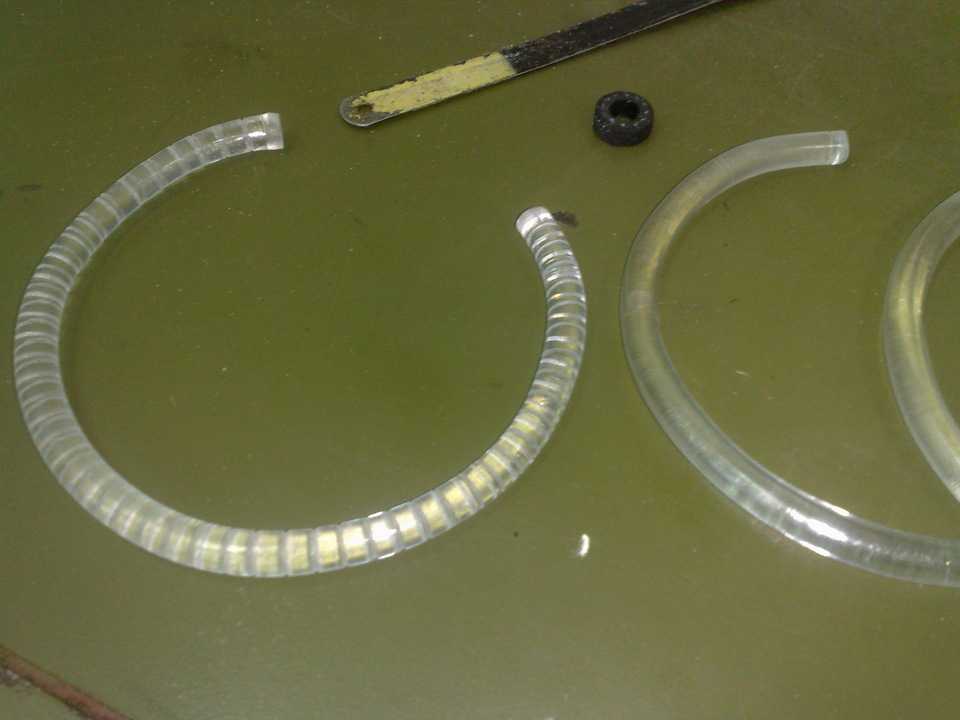

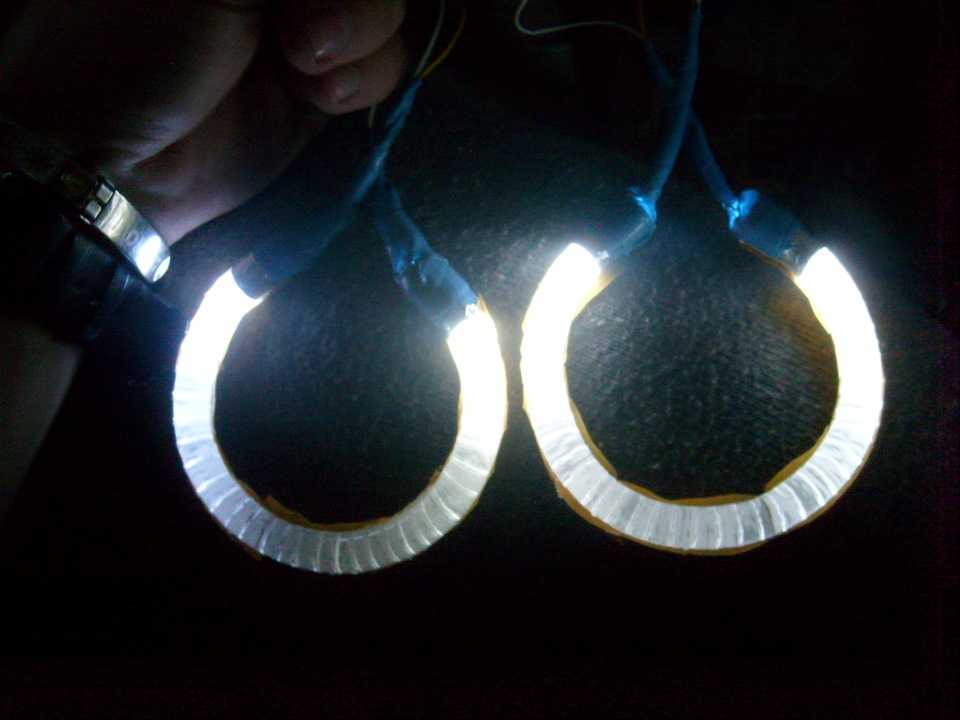

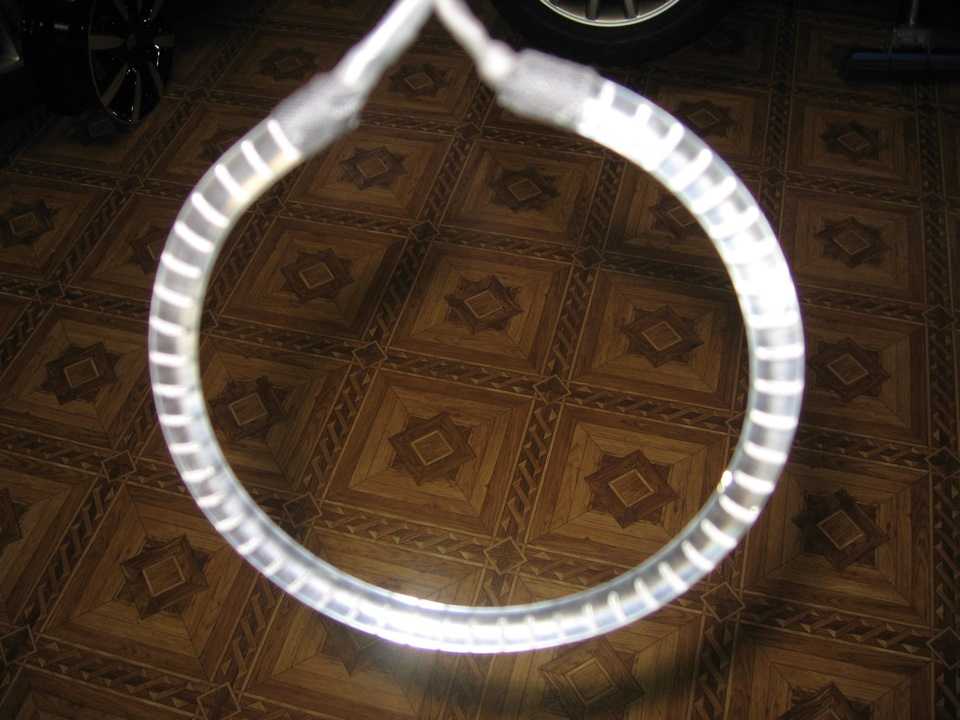

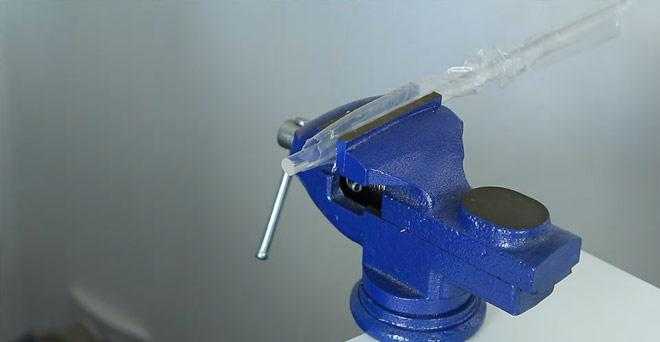

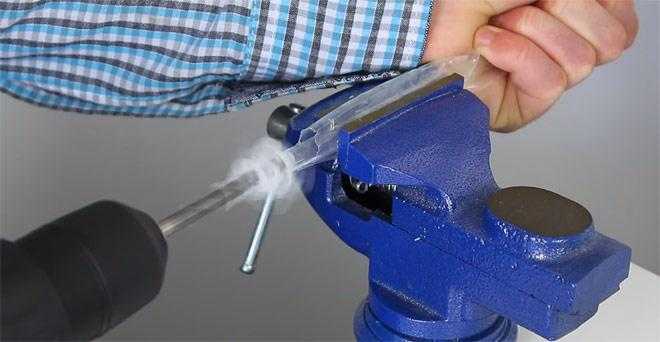

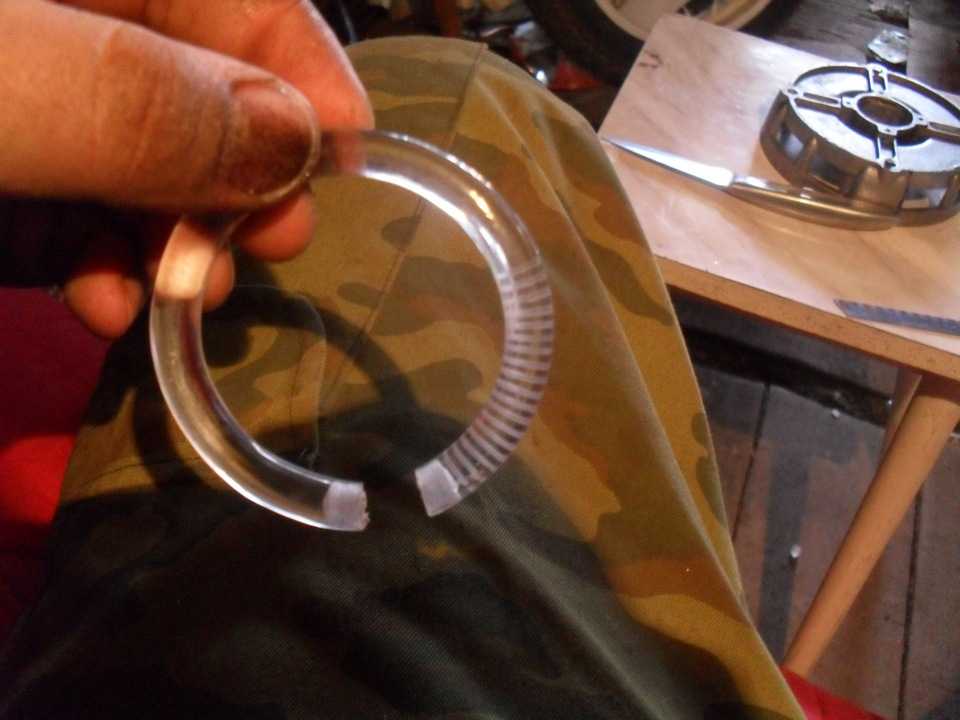

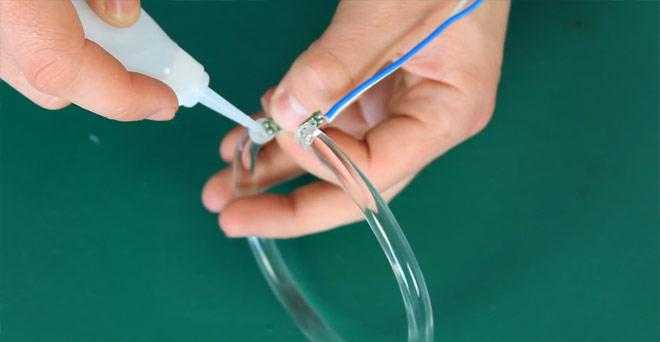

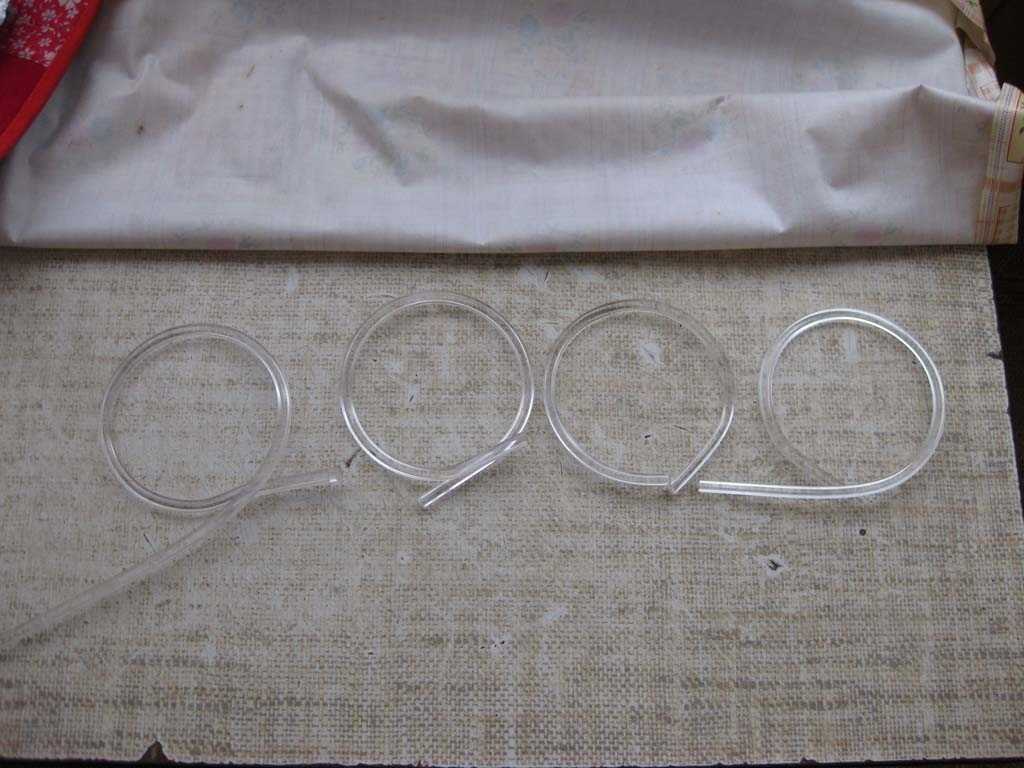

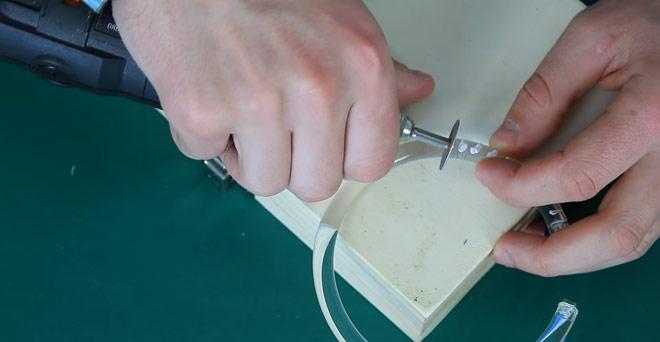

Сначала с обоих торцов стержня необходимо сделать углубления под светодиоды. Для этого его оборачивают тканью или полиэтилен (чтобы не поцарапать) и зажимают в тисах.

дневных ходовых огней

https://youtube.com/watch?v=URRRaum9m1w

https://youtube.com/watch?v=URRRaum9m1w

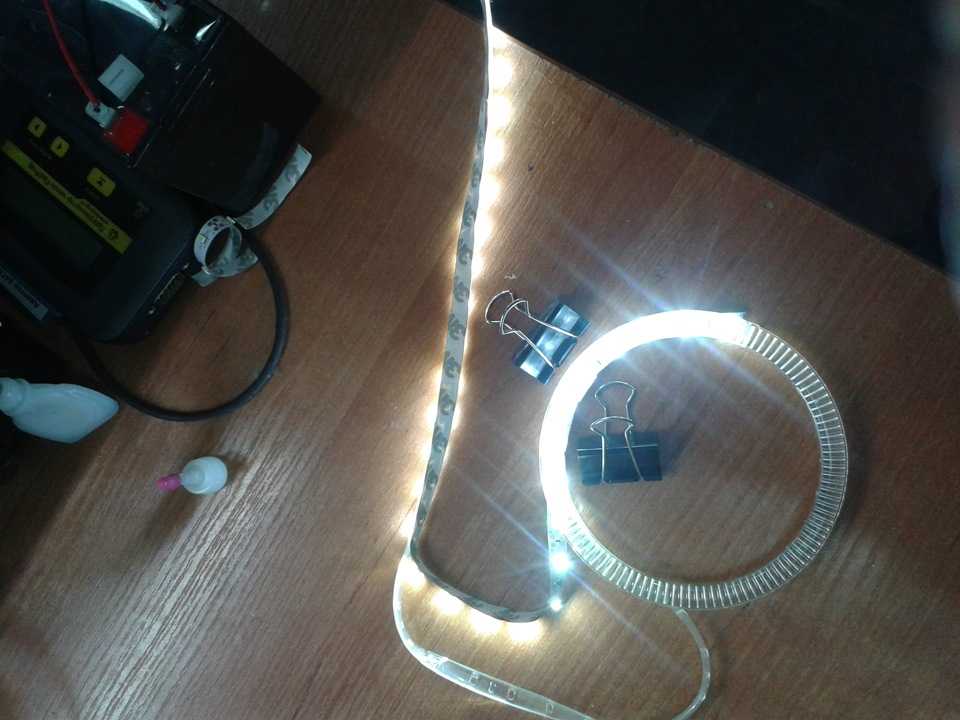

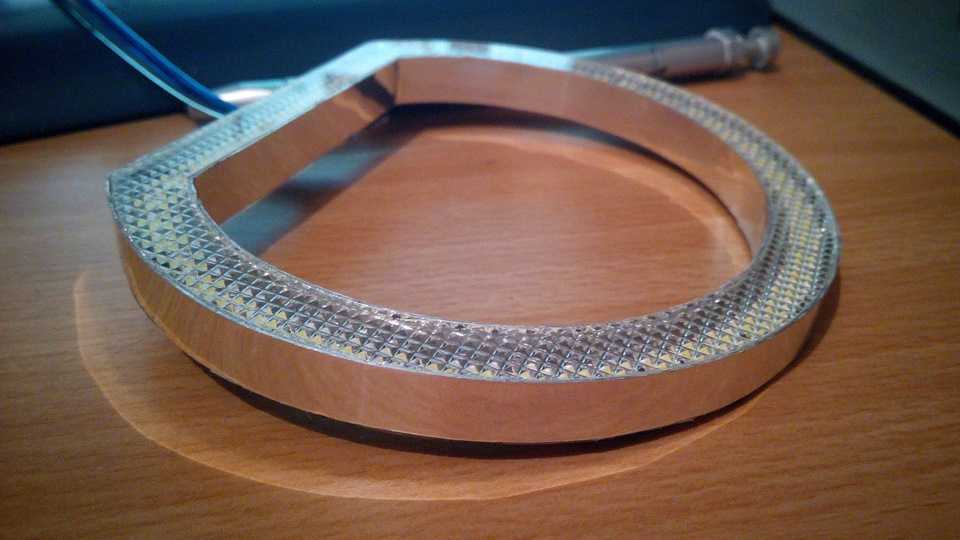

Второй вариант сборки светящихся колец не менее оригинален и основан на использовании светодиодной ленты. Для его реализации понадобится:

• белая светодиодная лента типа SMD 3528 двойной плотности без силиконового покрытия (30-40 см на одну фару);
• соединительные провода;
• прозрачный силикон;
• лак для ногтей серебристого цвета;
• суперклей.

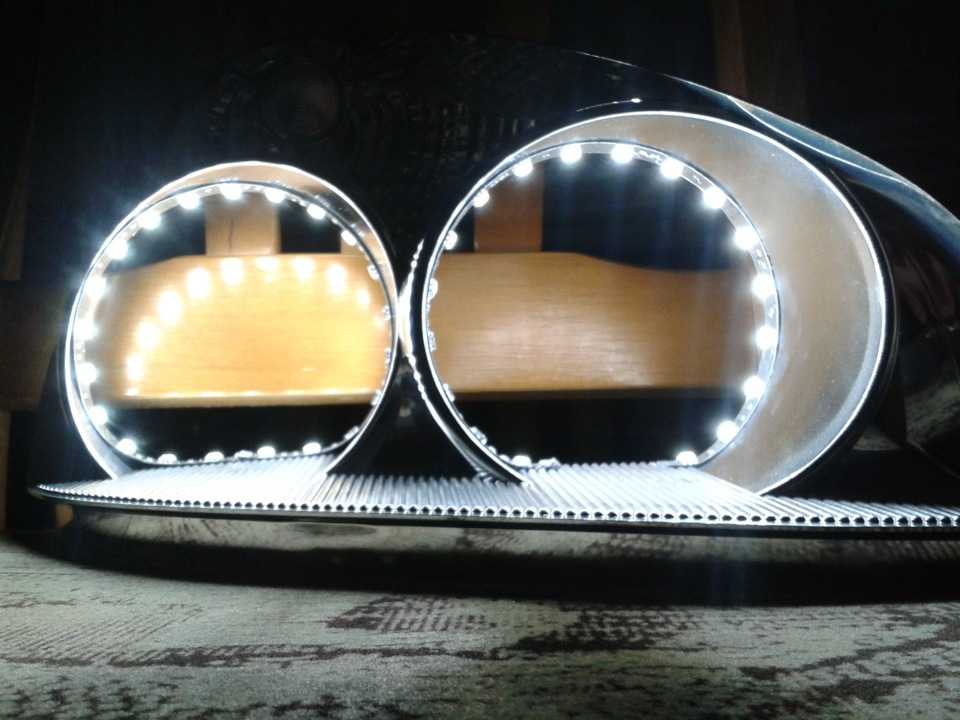

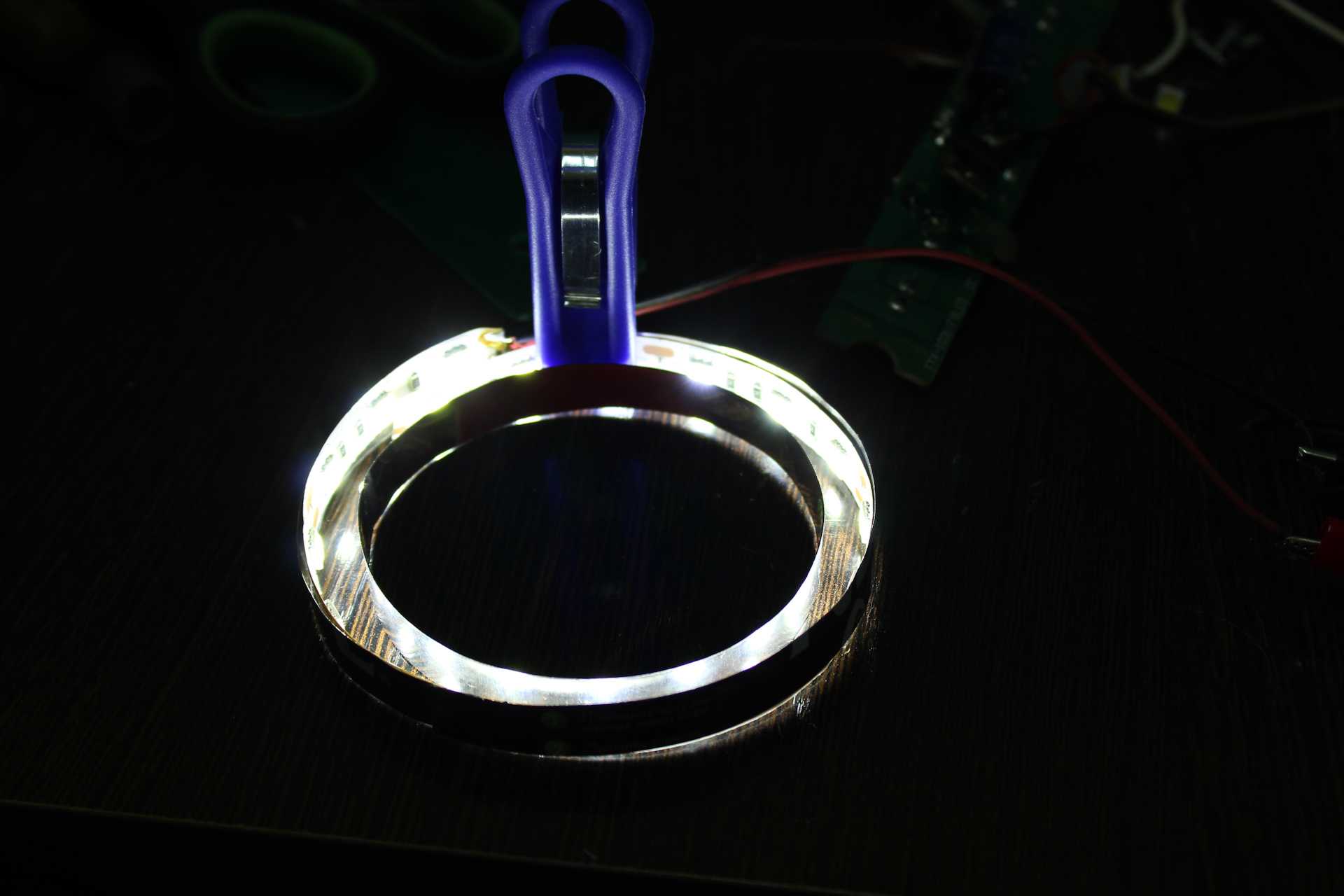

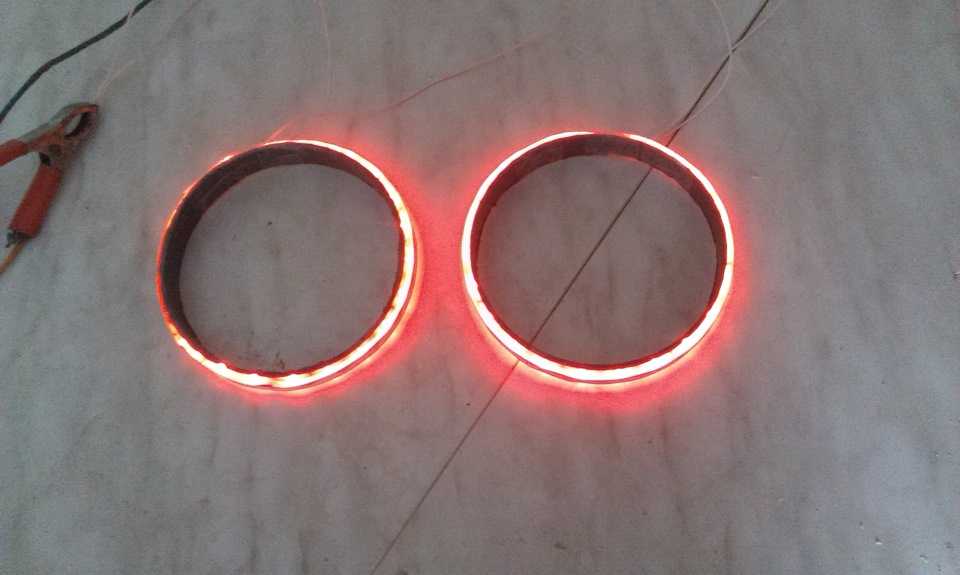

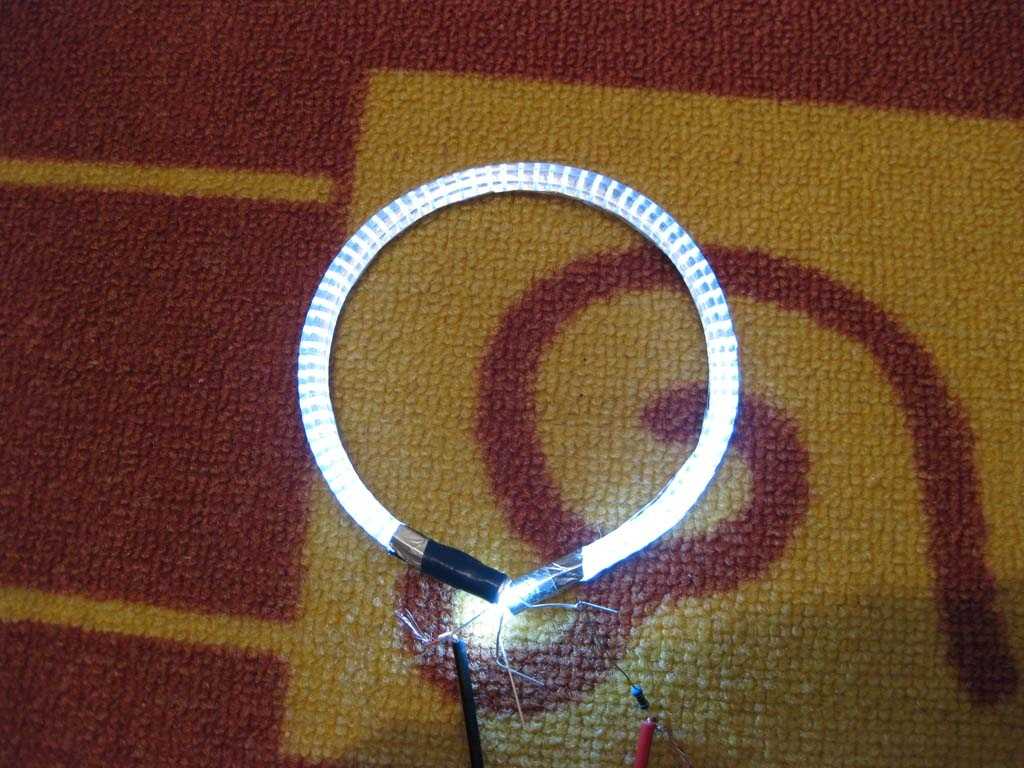

Такое замечательное свойство светодиодной ленты как гибкость позволяет без труда сделать из неё кольцо любого диаметра. Поэтому первым действием необходимо измерить внутренний диаметр фары и отрезать кусок ленты соответствующей длины. После этого на одном из концов отрезка нужно зачистить контактные площадки и припаять к ним провода для последующего подключения к +12 В.

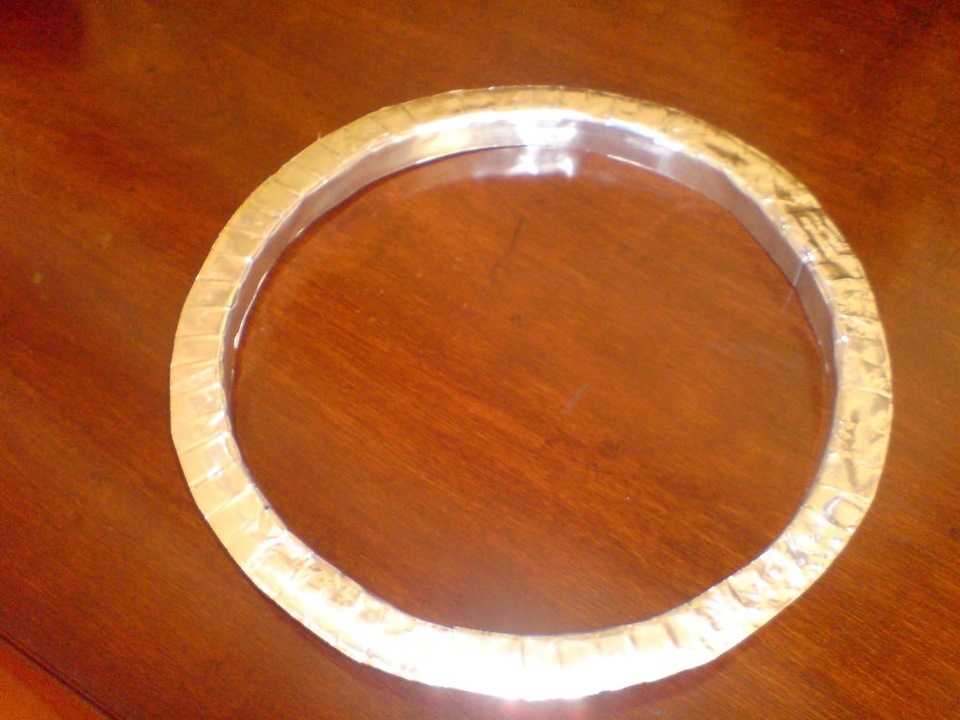

На втором этапе подготовленный отрезок кладут светодиодами вверх на ровную поверхность, берут прозрачный силикон и, медленно надавливая на тюбик (монтажный пистолет), выдавливают полоску геля по всей длине ленты. В результате лента покрывается ровным слоем силикона, после чего её оставляют до полного высыхания. В получившейся заготовке прозрачный герметик выполняет функцию световода, равномерно рассеивая излучаемый светодиодами свет. Если заготовку свернуть кольцом (герметиком внутрь) и включить в полной темноте, то можно будет наблюдать эффект светящейся неоновой трубки. Чтобы после монтажа ленты внутри фары излучаемый свет не освещал поверхность отражателя, а был направлен наружу, нужно закрасить внутреннюю сторону силиконового световода серебристым лаком. Лак в данном случае сыграет роль отражателя.

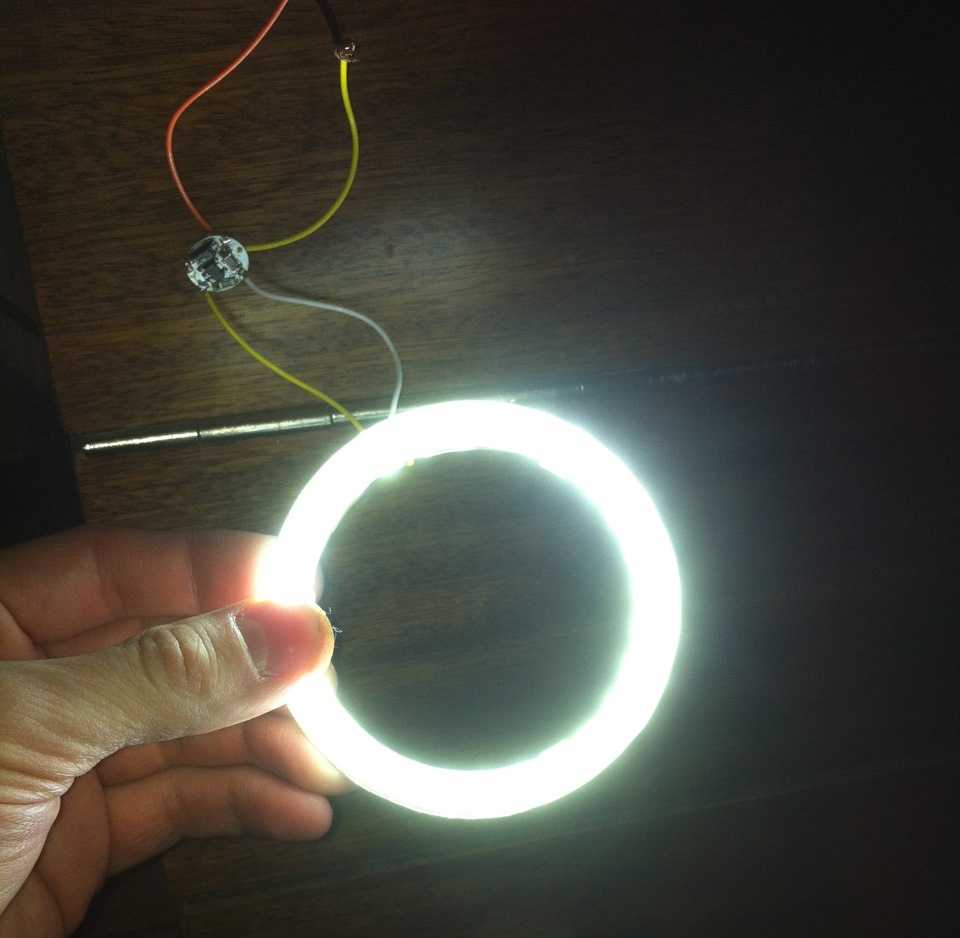

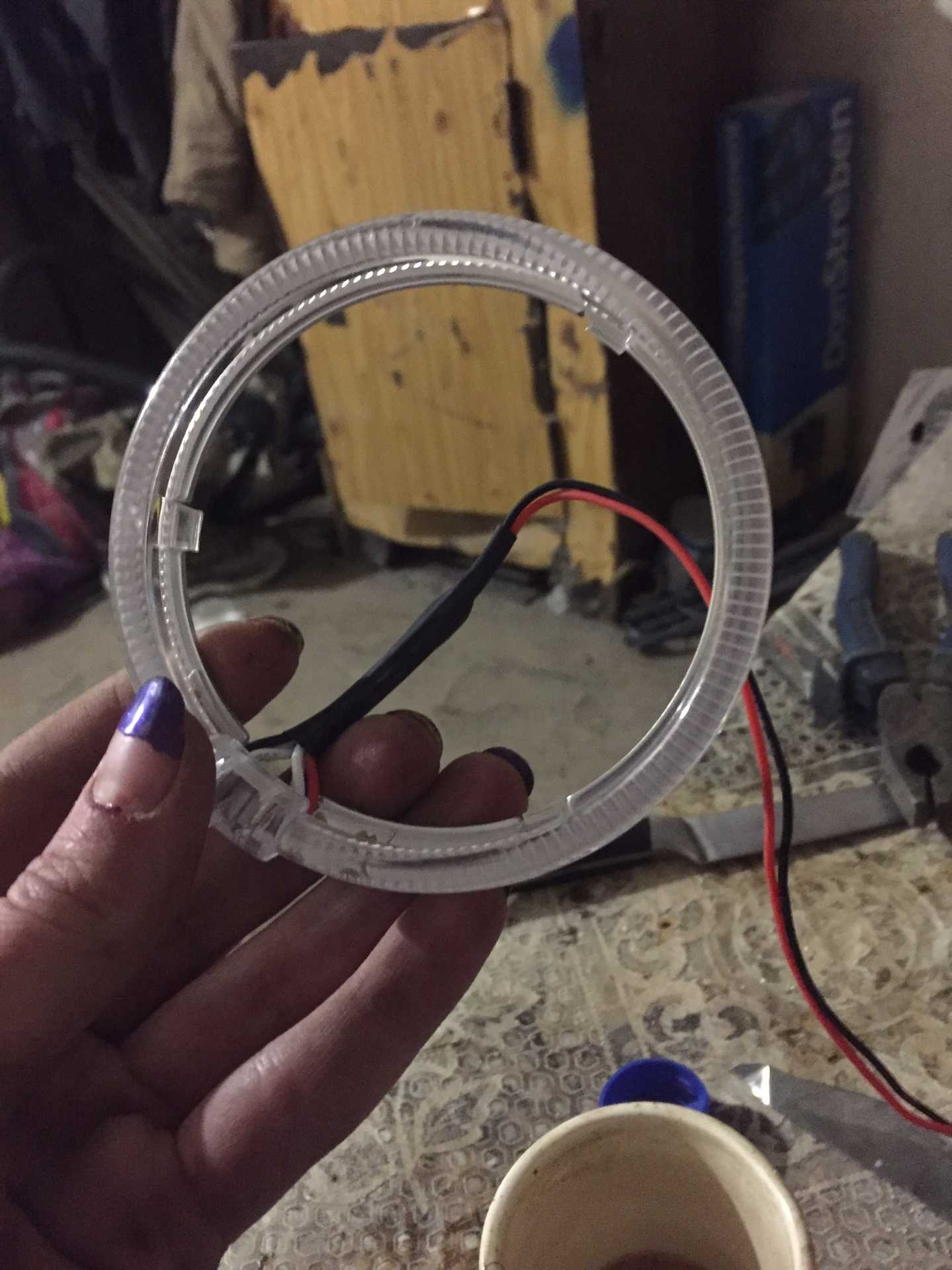

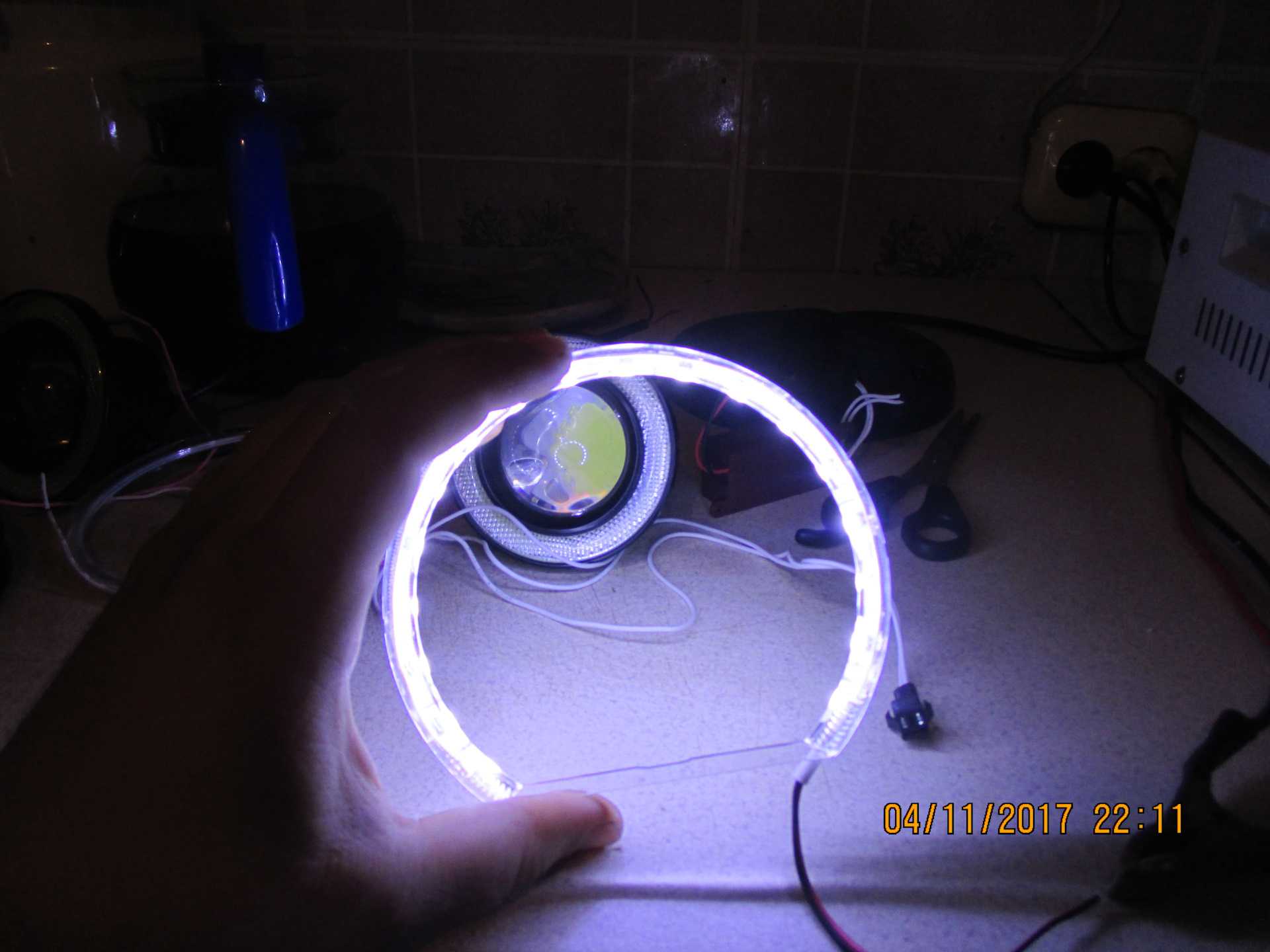

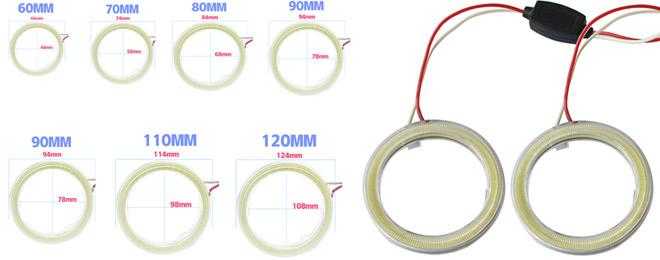

Третий и самый простой способ решения – это покупка готовых колец на AliExpress. К счастью тех, кто не хочет собирать ангельские глазки своими руками, китайский рынок предлагает на выбор ламповые и светодиодные модели для разных марок авто

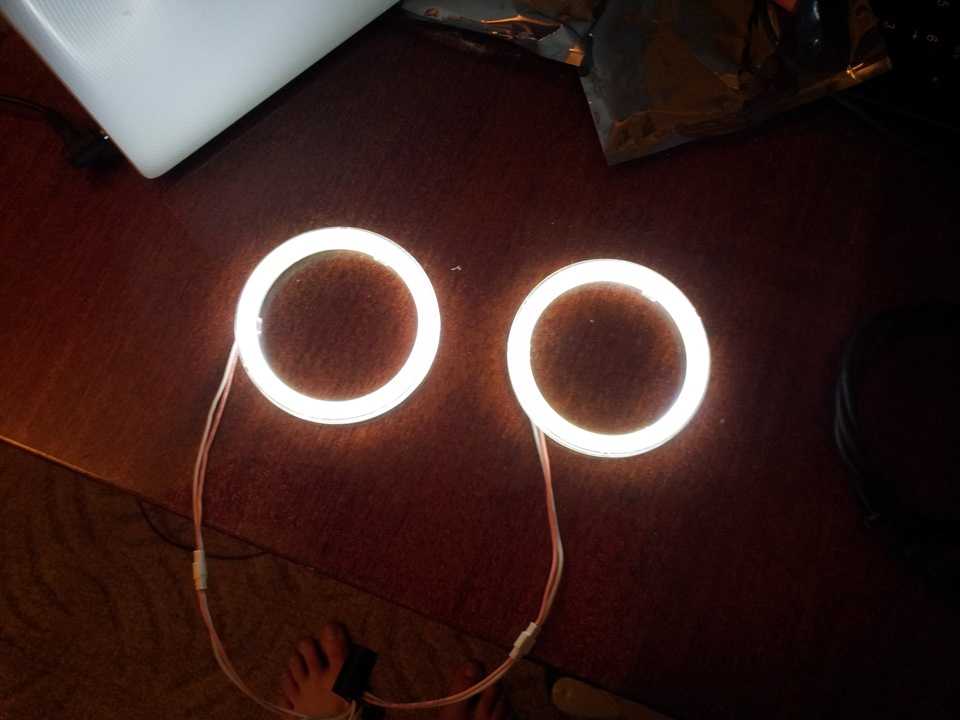

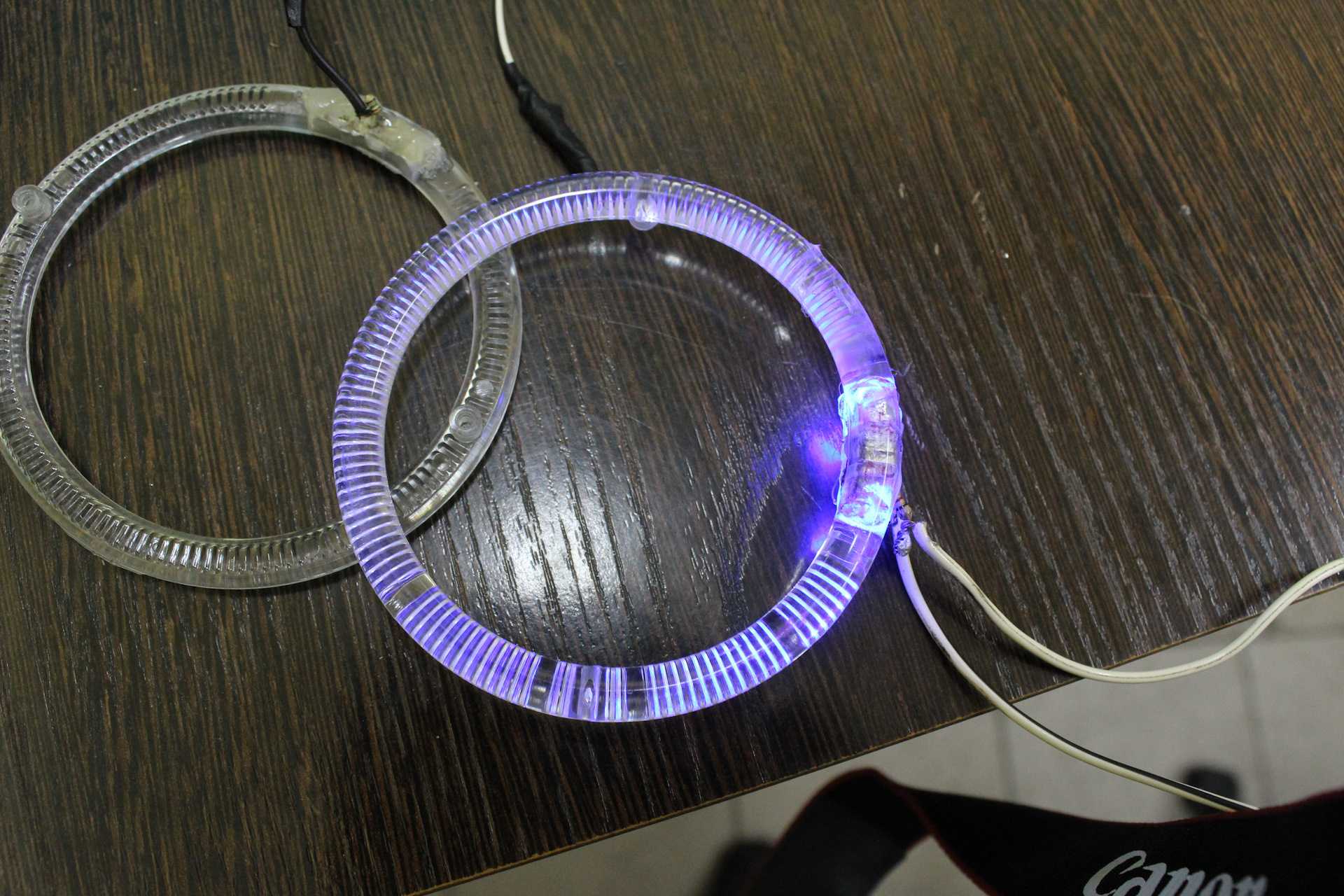

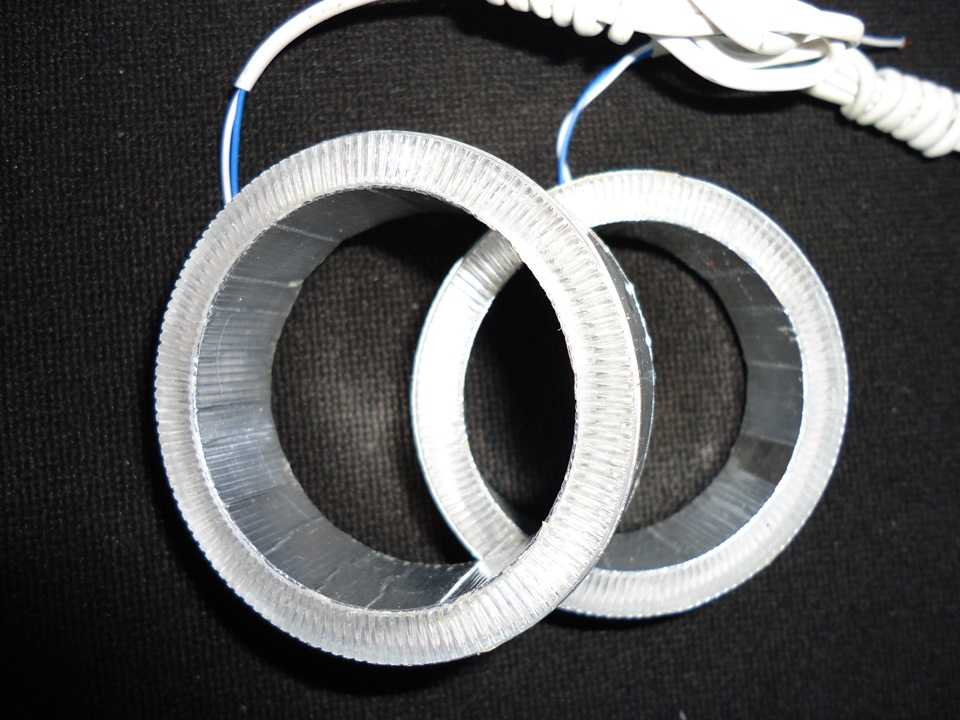

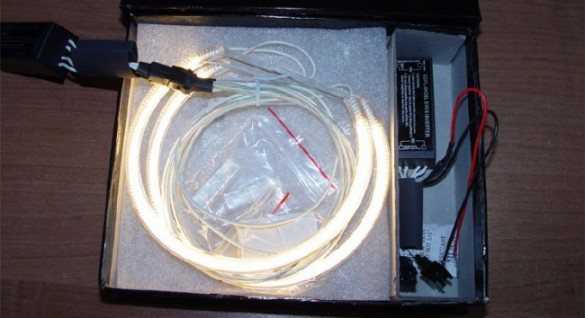

В таком случае лучше обратить внимание на проверенные временем CCFL кольца. Они по-прежнему выделяются большей надёжностью в сравнении со светодиодными аналогами

Выбираем световые кольца

Производство новинки быстро наладили в Китае. Так как на светодиоды большой спрос, а производитель стремится увеличить прибыль, то качество девайса страдает.

Со временем некоторые кристаллы в лампе переставали светить, а из-за скачков напряжения попросту перегорали. Причиной таких недостатков является качество кристаллов и отсутствие стабилизатора на 12В. Во время скачков напряжения некачественный кристалл быстро гаснет, что приводит к разрыву светового ореола, а тюнинг выглядит жалким.

Существует несколько видов светодиодных ламп для установки «ангельских глазок».

Они имеют свои плюсы и минусы:

1. Газоразрядные CCFL лампы изготавливают с катодом холодного действия. Девайс заполняют инертным газом и примесями ртути. Большим плюсом в использовании является яркое и равномерное свечение. Для работы такой подсветки требуется блок розжига, который преобразует напряжение 500В в 12В. Недостаток — слабый блок розжига.
2. Первые диодные SMD работали на диодных кристаллах, из-за чего качество так же страдало. Но при сгорании одного кристалла его можно перепаять. Позже SMD заменили на СОВ светодиоды, которые более практичны.

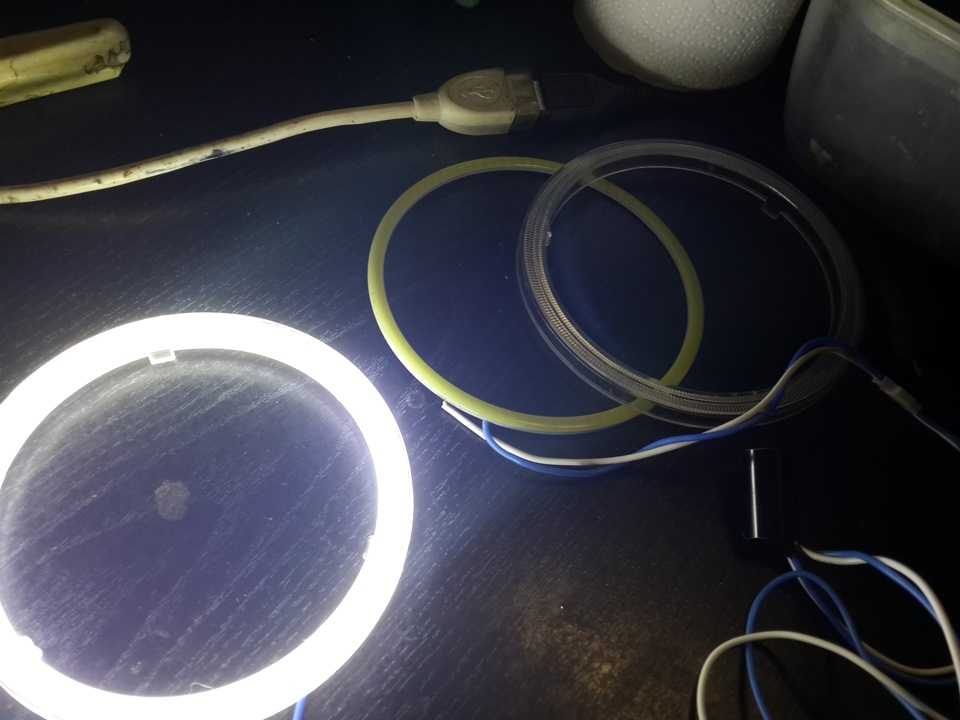

3. Светодиодные COB имеют равномерное свечение по всему кругу лампы. Новые технологии позволяют улучшить отвод тепла от кристаллов. Но из-за быстрой наживы китайцы продолжают устанавливать кристаллы низкого качества. Минусы СОВ в том, что если один кристалл испортится, то кольцо ремонту не подлежит. Плюсом светодиодов является то, что они дают самый равномерный цвет.
4. Диодные RGB имеют преимущество среди других «ангельских глазок». Так как они имеют разное цветовое свечение, контроллер при смешивании красного, синего и зеленого может выдать множество других цветов и оттенков. Смену цветов производят с помощью дистанционного пульта управления при использовании инфракрасного порта или радиоканалов.
5. Диодные двухцветные лампы сочетают в себе такие тона, как:

• белый и желтый;
• белый и синий;
• белый и зеленый.

Предпочтением у автомехаников пользуются биксеноновые линзы для установки «ангельских глазок» на БМВ, так как их можно просто отключить при неисправности кольца.

Использование светодиодных колец в виде дневных ходовых огней запрещено.

Итоги

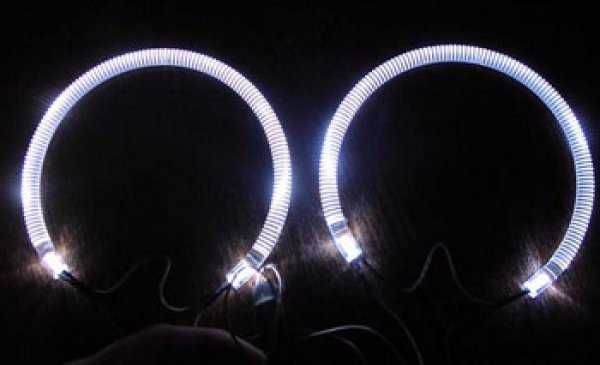

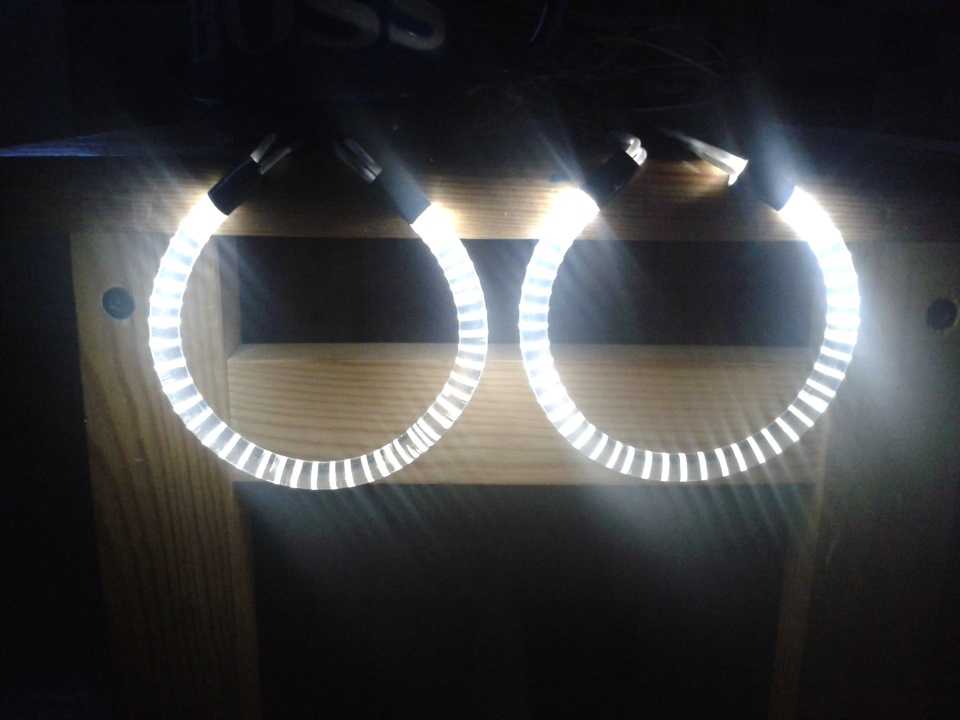

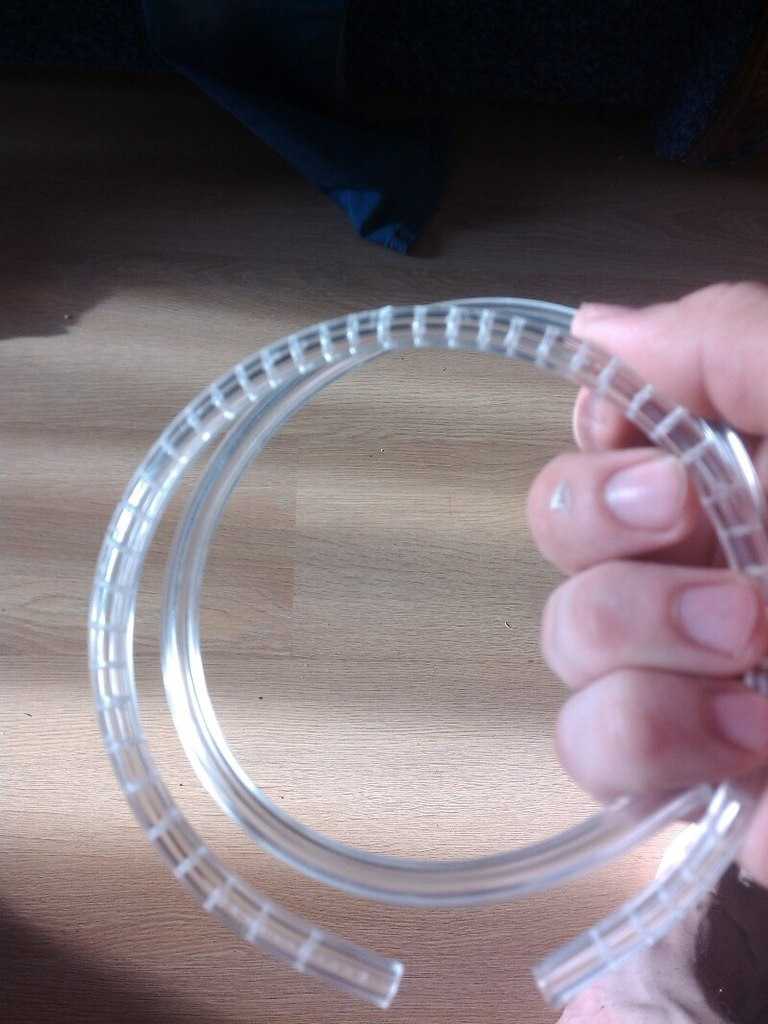

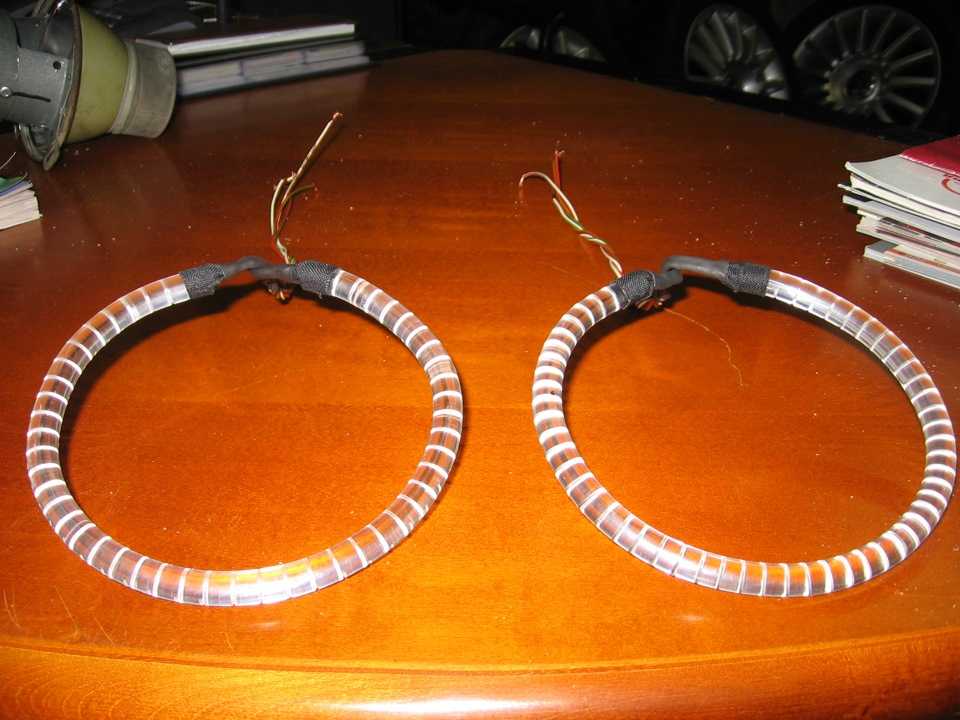

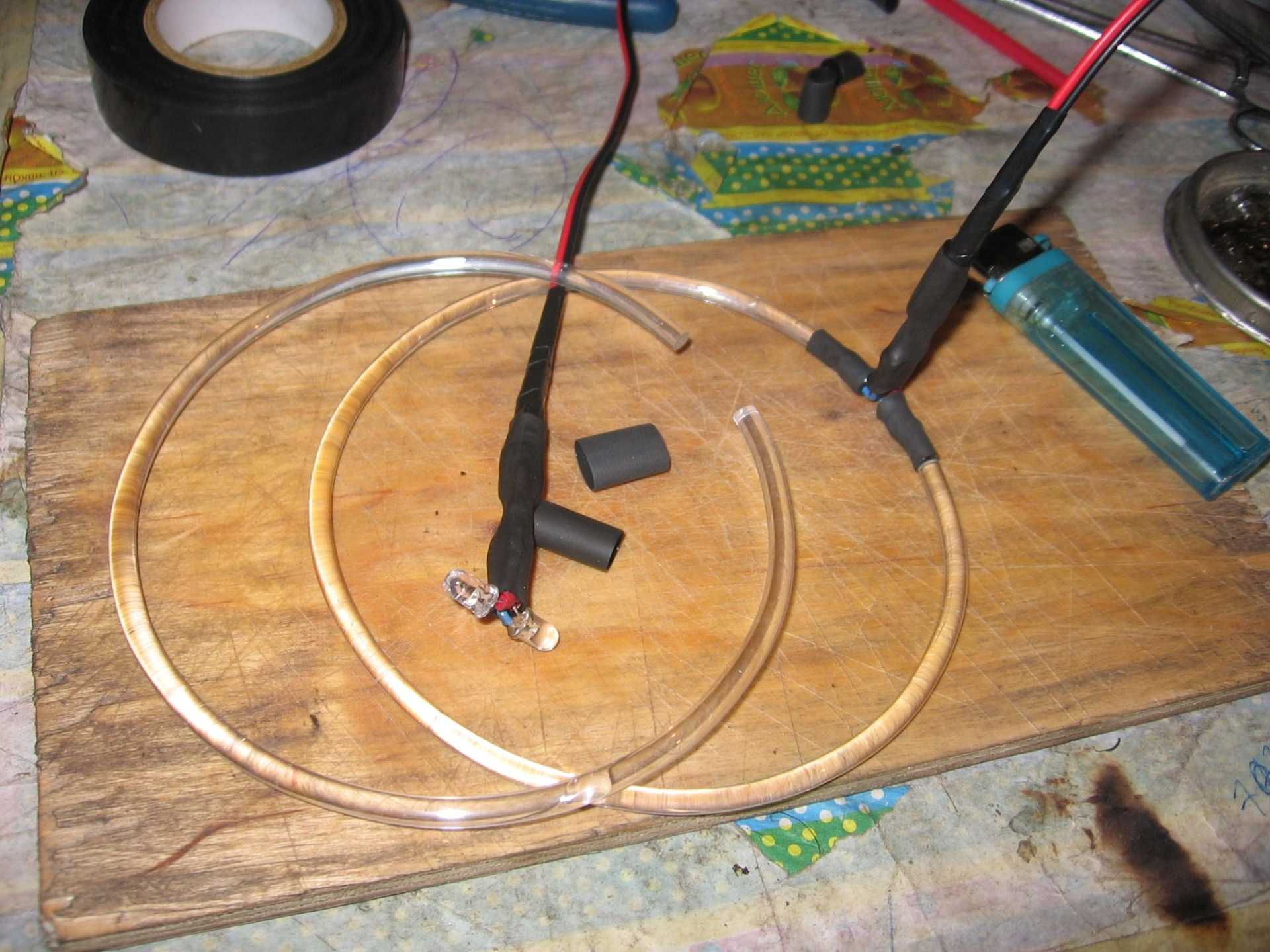

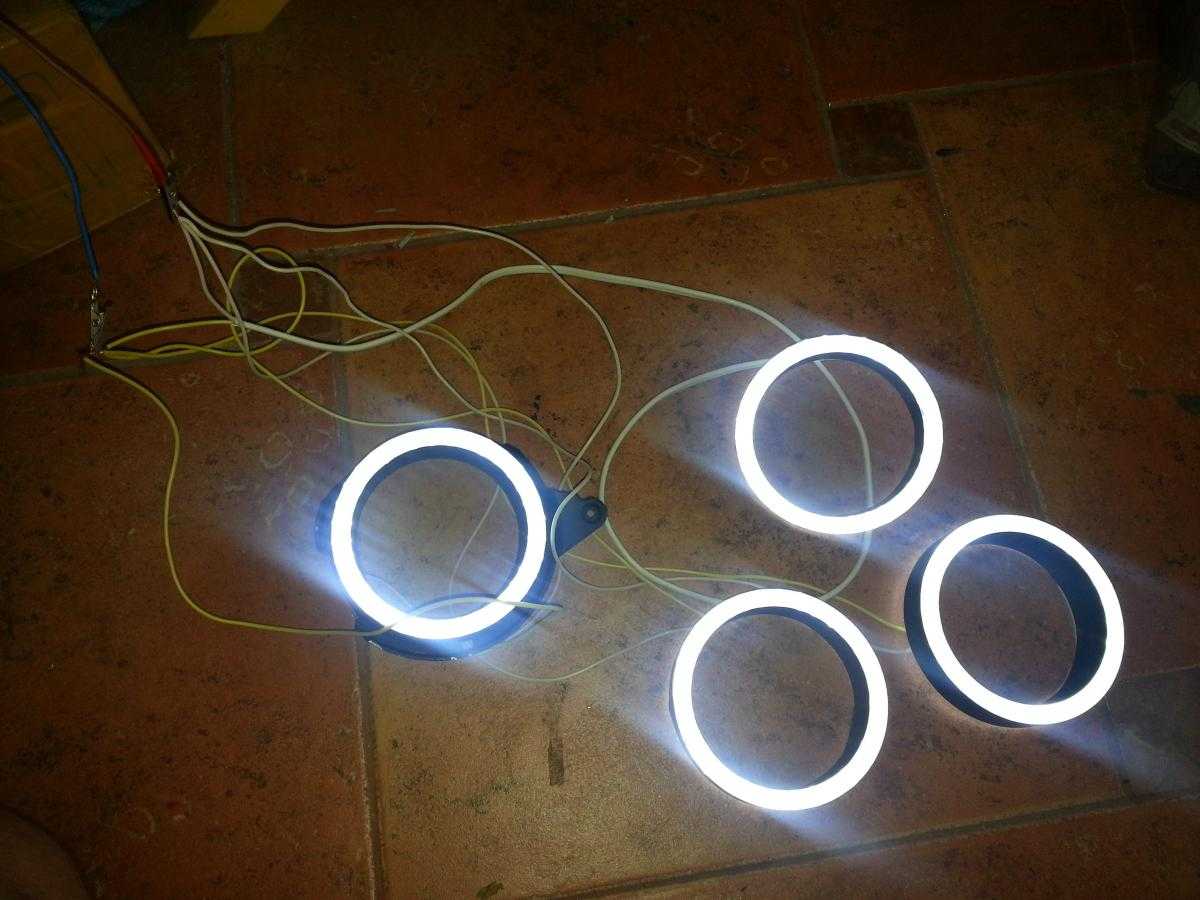

При помощи этого метода мы получаем настоящие ангельские глазки, которые светятся непрерывным светодиодным кольцом. Если же крепить светодиоды к трубке изолентой, то внутри кольца будет промежуток без света, что отрицательно скажется на эстетическом виде.

Как видите, процесс длительный и кропотливый, но особых сложностей здесь нет. Вам нужны элементарные познания в электротехники и инструменты, которые должны быть в наличии у каждого автомобилиста, занимающегося своим транспортным средством.
