Как проверить дмрв мультиметром?

Очистка датчика

Если вы наблюдаете признаки неисправности ДМРВ, тогда можно попробовать очистить прибор.

К слову, это самый дорогой датчик из всех в линейке переднеприводных автомобилей ВАЗ. Но если у вас он вышел из строя, не спешите его менять. Есть небольшой шанс на восстановления его «здоровья».

Для процесса очистки понадобится специальная жидкость, которая применяется для чистки карбюратора. Также пригодятся ключи типа «звездочка». Отвинтите хомут, а также два болта на «10».

Снимите патрубок и доставайте датчик. Побрызгайте жидкостью на проволочку и трубку. Работайте с предельной аккуратностью, подождите, пока эта жидкость полностью испарится и оставьте устройство высохнуть.

Пока прибор высыхает, снимите дроссельный узел. Вы увидите налет внутри дроссельного узла. Его нужно убрать с помощью жидкости.

Эта грязь является причиной неполадок всей системы. Из-за нее и появляются проблемы с ДМРВ, признаки неисправности 2115, которые беспокоят начинающих на автомобильных форумах.

Тросик газа не снимайте. Положите узел на тряпочку и обработайте особенно грязные участки жидкостью. Не забудьте промыть регулятор холостого хода и пространство под ним.

После этого скорее всего все признаки проблем с ДМРВ уйдут, конечно, при условии, что датчик не имеет механических повреждений. Поэтому не ждите, пока у вас появятся первые признаки таких проблем, а сделайте такую профилактику на ближайших выходных. Это не займет у вас много времени, а ваш автомобиль будет дышать по-настоящему.

Вы не узнаете свой двигатель. Он будет гораздо лучше заводиться, улучшится его тяга, вы заметете повышение мощности вашего двигателя.

Проводите такие профилактики регулярно, и ваш автомобиль скажет вам спасибо.

Автомобильный рынок не стоит на месте, производители постоянно улучшают показатели мощности двигателей машин, расхода топлива, аэродинамических значений, придумывают варианты изменения общей комфортабельности. Основным и явным улучшением стал переход от применения карбюраторного способа питания к более эффективной инжекторной системе.

Как работает последняя? Регулирует количественную подачу топлива согласно разовой дозировки для функционирования силовой установки в разных форматах деятельности. Это позволяет уменьшить объем потребления воздуха и обеспечить максимальную выдачу мощности силовой конструкции.

Однако механики утверждают, что устройство карбюраторной системы технологически проще, ведь карбюратор работает от механики, а значит, можно предположить высокую надежность механизма. Такой системой оснащен -2110. Преимущество устройства – топливовоздушная масса образовывается в карбюраторе и в цилиндрах путем разрежения, которое создается с помощью поршней.

  • как располагается коленчатый вал;
  • какова скорость вращения;
  • сколько воздуха поступает в цилиндры;
  • какой его объем содержится в отработанном газе;
  • где находится дроссельная заслонка.

За эти данные и расчет нужного топлива отвечают датчики, зафиксированные в отдельных компонентах силового изделия – ДМРВ, которые мы рассмотрим подробнее прямо сейчас.

Признаки и причины неисправностей

Необходимость проведения диагностики может возникнуть при следующих «симптомах»:

  • на контрольном щитке в салоне машины появился индикатор «Чек Энджин»;
  • появляется ошибка, связанная с пониженным уровнем сигнала контроллера расхода воздуха;
  • силовой агрегат стал плохо запускаться, заводится через раз;
  • двигатель медленно берет разгон, глохнет без причины, падение мощности ощущается при езде в гору и на ровной дороге;
  • повысился расход потребления горючего;
  • силовой агрегат нестабильно функционирует на холостых оборотах;
  • мотор может произвольно остановиться при переключении передач;
  • обороты двигателя плавают — то увеличиваются, то падают.

Неисправность контроллера может быть обусловлена следующими причинами:

  • обрыв в электроцепи регулятора;
  • поломка самого датчика;
  • повреждение массы в проводке, наличие окисления на контакте;
  • засорение устройства грязью;
  • обрыв сигнальных проводников или их некорректное подключение.

Пользователь Demoin626 подробно рассказал о возможных причинах сбоев в работе расходомеров.

Как восстановить датчик массового расхода воздуха?

Оптимальным решением при проблемах с ДМРВ является замена неисправного датчика на новый. Но поскольку стоимость устройства составляет около 2500-3900 рублей, то многие владельцы пытаются «оживить» старую деталь.

Встречается четыре методики восстановления:

  • установка дополнительного сопротивления;
  • перекрытие части канала подачи воздуха на терморезистор алюминиевым скотчем;
  • корректировка прошивки блока управления двигателем;
  • промывка тела датчика и корпуса от грязи.

Установка дополнительного сопротивления

Установка дополнительных сопротивлений выполняется в цепь, связывающую датчик с блоком управления. При прохождении электрического тока происходит снижение напряжения, которое можно довести до требуемых пределов. Значение сопротивления подбирается опытным путем. Чаще всего впаивается резистор 1 кОм на желтый провод и элемент 15 кОм — на зеленый.

Перекрытие части канала подачи воздуха

Принцип ремонта основан на частичном перекрытии подачи воздуха на терморезистор. За счет этого обеспечивается менее интенсивное охлаждение и удается довести значение напряжения до состояния исправного прибора. Подбор сечения производится опытным путем с контролем напряжения мультиметром. В некоторых случаях владельцы перекрывают канал подачи на 70-80%. Для заклейки применяется алюминиевый скотч.

Корректировка прошивки блока управления двигателем

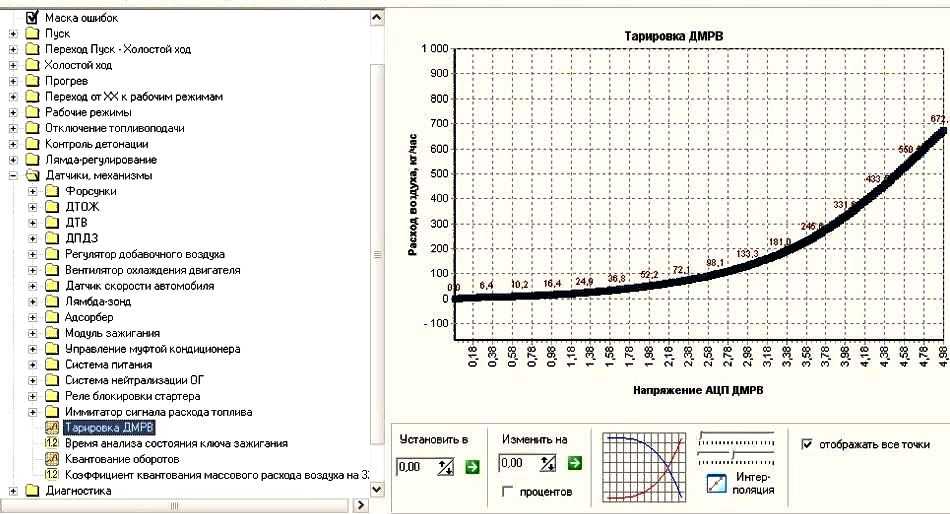

Под корректировкой подразумевается изменение тарировки или графика работы ДМРВ, занесенного в память блока. График зависимости построен таким образом, что при напряжении датчика 0,996 вольта расход считается равным нулю. Но если датчик вышел из строя и стартовое напряжение равно 1,055 вольта, то блок управления считает подачу воздуха 1,8 кг при неработающем моторе. Изменение графика при помощи утилиты «ДМРВ корректор» позволит выставить значение расхода 0, что улучшит характеристики работы двигателя. Подобный метод можно рекомендовать владельцам, хорошо разбирающимся в программном обеспечении блока управления.

Чистка ДМРВ своими руками

Очистка датчика объема воздуха производится после выявления некорректности его работы. Процедура выполняется путем частичной разборки и снятия тела устройства с активными элементами. Параллельно проводится промывка и очистка корпуса от остатков листвы и отложений грязи. Во многих случаях мойка датчика расхода воздуха на 2114 не помогает восстановить параметры устройства.

Механические способы 2114 запрещены, как и выдувание пыли сжатым воздухом.

Какие средства следует применять для чистки датчика?

Для очистки датчиков существуют специальные жидкости, поставляемые в аэрозольных баллонах под давлением. Примером такого средства может послужить специальный очиститель ДМРВ Luftmassensensor-Reiniger от компании Liqui Moly. Есть аналогичные жидкости других производителей. Можно промыть датчик смесью из 70% изопропилового спирта и 30% дистиллированной воды, предварительно прогрев устройство до 60-70 ºС строительным феном.

При мойке ДМРВ запрещено:

  • пытаться очистить датчик ватными шариками, твердыми предметами и щетками;
  • использовать бытовые чистящие средства;
  • применять очистители карбюратора на ацетоне или эфире.

Очистители на тяжелых нефтепродуктах, например, WD40 отмоют рабочие элементы от налета, но оставят жирную пленку, которую необходимо смыть изопропиловым спиртом. Использование эфиросодержащих веществ не рекомендовано по причине разрушения компаундной заливки и электронных компонентов.

Алгоритм действий

Последовательность шагов при мойке ДМРВ:

  1. Снять датчик вместе с корпусом с воздушного канала двигателя. Устройство крепится хомутом к каналу и двумя болтами к корпусу воздушного фильтра.
  2. Открутить два винта крепления датчика к корпусу. Болты имеют головку под «звездочку», но многие владельцы откручивают их плоскогубцами.
  3. Промыть чистящим средством измерительные терморезисторы, а также каналы для прохода воздуха. Если используется способ очистки спиртом, то снятый датчик прогревается потоком теплого воздуха и помещается в емкость. Спирто-водяная смесь также подогревается до 60-70 градусов.
  4. Высушить сенсор.
  5. Вымыть корпус датчика теплым мыльным раствором. Промыть под проточной водой и высушить.
  6. Собрать датчик и установить на место.

Проверка исправности ДМРВ мультиметром

Проверить расход воздуха в -2110 можно и с помощью мультиметра. Этот способ хорошо подходит, если в автомобиле установлен датчик фирмы Bosch с номерами 0280218004, 0280218037, 0280218116.

Каждый кабель в устройстве датчика -2110 обеспечивает отдельные функции:

  • желтый – обозначает вход сигнала в установку;
  • серо-белый – выводит напряжение питания из механизма;
  • зеленый – определяет выход заземления;
  • розовый с черным – осуществляет подход к главному реле.

Заметьте, что цвета проводов могут меняться, но выводы остаются прежними. Для лучшего понимания ДМРВ в -2110 ниже представлена схема датчика.

Пошаговая инструкция по проверке ДМРВ в -2110 мультиметром выглядит так:

  1. Включите зажигание, но двигатель не заводите.
  2. Подключите мультиметр красным проводом к желтому, черным к зеленому, воспользовавшись щупом. Эта процедура позволяет определить напряжение, возникшее между выводами.
  3. Чем хорош щуп, он внедряется через уплотнители из резины вдоль проводков, не нарушая целостности изолирующего материала. Применение иголок считается некорректным, погрешность в измерениях может оказаться большой.
  4. Далее снимите с мультиметра показания.

Напряжение на выходе нового устройства варьируется в пределах от 0,996 до 1,01 Вольт. Во время эксплуатации значения могут меняться, в основном увеличиваться. Больший показатель напряжения говорит о большей степени износа ДМРВ:

  • от 1,01 до 1,02 – датчик полностью исправный;
  • от 1,02 до 1,03 – состояние не плохое;
  • от 1,04 до 1,04 – скоро измеритель воздуха придется менять;
  • от 1,04 до 1,05 – состояние критическое, эксплуатация возможна, если не заявлен ни один негативный симптом;
  • более 1,05 – датчик на -2110 пора заменить незамедлительно.

Какими бывают неисправности ДМРВ в -2110

Показатели ДМРВ определяют правильное смесеформирование топливовоздушной массы в -2110. Неисправности и неточности в слаженной работе всех компонентов единой системы датчика провоцируют возникновение неполадок в работе устройства, также бывает невозможным запустить в автомобиле мотор.

Неисправный датчик имеет следующие признаки, в которых необходимо разобраться для последующего устранения поломки:

  1. Загорается сигнал Check engine.
  2. Увеличивается количество используемого бензина.
  3. Падает мощность.
  4. Снижается возможность набирать скорость.
  5. Сложно или совсем невозможно запустить механизм.
  6. Обороты имеют плавающий характер с форматом холостого хода.

Это – основные признаки неисправности устройства ДМРВ -2110. Но, по словам автомехаников, причины поломки могут скрываться и в других деталях автомобиля. Чтобы не потратить время впустую и не чинить исправное, желательно сначала установить точную поломку, сделать это можно своими руками.

Приобретение нового и замена ДМРВ

Приобрести и заменить ДМРВ не проблема. Рынок кишит предложениями. Цены тоже варьируюсь от 2500 до 9000 рублей. Для и ГАЗ ищите изделия Bosch с артикулом 0280218037.

Для замены понадобиться:

  1. Крестообразная или плоская отварка.
  2. Ключ головка на 10 (для Лада Калина).

Порядок действий:

  1. Ослабьте болт хомута воздуховода и отодвиньте последний в сторону.
  2. Нажмите кнопку под штекером и вытащите последний из разъема.
  3. Ключом на 10 откручиваем два болта (один сверху, второй снизу).
  4. Демонтируйте датчик.
  5. Установка в обратной последовательности.

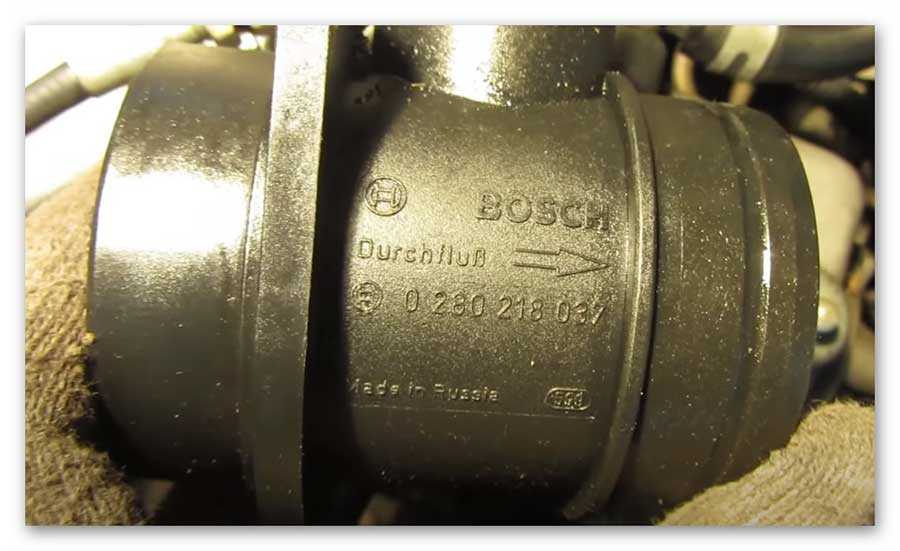

Прежде, чем покупать новый расходометр обратите внимание на маркировку старого. Желательно приобретать изделие с такой же маркировкой чтобы оно гарантированно было совместимо с ЭБУ автомобиля

Главное после замены не забудьте адаптировать новый расходометр. Для этого снимите минусовую клемму АКБ на несколько минут для обнажения данных в ЭБУ.

В некоторых моделях авто сделать это в гаражных условиях не получиться, придется ехать в сервисный центр, где есть специальное диагностическое оборудование.

Возможные неисправности датчика

Неисправностей устройства может быть несколько:

  • датчик забился грязью;
  • механическое повреждение устройства;
  • отсутствие контакта, то есть повреждение проводки питания устройства.

Основные симптомы выхода из строя контроллера:

На контрольном щитке появился индикатор Check. Как показывает практика, данная лампа чаще всего загорается при поломке контроллера, так что для определения неисправности нужно подключиться к электронному блоку управления.
Снизилась мощность двигателя

Разумеется, этот симптом косвенный, поскольку снижение мощности может быть обусловлено разными неисправностями, но, тем не менее, его нельзя не брать во внимание.
Повысился расход горючего. Такую проблему также можно списать на выход из строя бензонасоса или топливного фильтра, однако работоспособность ДМРВ тоже надо проверить.
Кроме того, динамика разгона автомобиля будет снижена

В результате попадания в камеры сгорания меньшего объема воздуха, качество топливовоздушной смеси в целом будет более низким Соответственно, из-за этого машина не может нормально разгоняться. А если вы нажмете на газ, то при разгоне 2112 может двигаться с рывками.
Плохой запуск двигателя, в более тяжелых случаях мотор вовсе не заведется. Это, опять же, происходит из-за некачественной горючей смеси. Такая смесь может вызвать детонацию, что способствует плохому запуску мотора. Кроме того, из выхлопной трубы могут доноситься нехарактерные хлопки.
При движении авто на холосто ходу обороты двигателя будут плавать. Такая проблема обусловлена разным объемом воздушного потока, который попадает в горючую смесь (автор видео — канал В гараже у Сандро).

Как проверить состояние ДМРВ в ВАЗ-2110

Чтобы проверка ДМРВ в ВАЗ-2110 показала правильный результат, специалисты рекомендуют воспользоваться одним из нижеперечисленных способов:

  1. Сначала следует отсоединить разъем устройства и завести двигатель ВАЗ-2110. После отключения датчика контроллер начинает работать в аварийном формате и, ориентируясь на положение дроссельной заслонки, подготавливает топливную массу. Что касается оборотов двигателя во время проверки состояния ДМРВ в ВАЗ-2110, их число не должно превышать установленные 1500 оборотов за минуту. Теперь сядьте за руль автомобиля и попробуйте поехать. Если кажется, что машина стала ездить резвее, значит, ваши предположения подтвердились – ДМРВ действительно неисправный.
  2. Если штатную прошивку ранее заменили на какую-то другую, понять, что в ней находится во время аварийного характера работы, крайне сложно. В этом случае продвиньте под упор заслонки пластину, толщина которой близится к 1 мм. Обороты сразу поднимутся. Теперь достаньте фишку с датчика. Если двигатель продолжает работать, все дело в прошивке датчика, если быть еще точнее, то в шагах РХХ при аварийном варианте без ДМРВ.
  3. Внешний осмотр включает откручивание хомута гофра воздухозаборника на выходе механизма. Стащите ее и осмотрите внутреннюю конструкцию датчика и гофра. В идеале они должны быть сухими и чистыми, наличие конденсата и масляного раствора – недопустимые признаки.

При отсутствии регулярной замены воздушного фильтра чувствительный компонент датчика часто выходит из строя, поэтому следите за своевременной установкой детали. Что касается масла, возможно, его слишком много в картере двигателя или забит маслоотбойник, встроенный в вентиляцию.

Современные виды ДМРВ

Обычные современные расходомеры воздуха в машине оснащены двумя платиновыми резисторами (нагревательные металлические нити). Первый резистор полностью экранирован от проходящего мимо него воздуха, второй — находится непосредственно в воздушном потоке. ДМПВ подключен к электроцепи автомобиля. С помощью электричества в датчике и нагреваются оба этих резистора.

Но температура двух резисторов естественно отличается по своему значению, поскольку не экранированный резистор постоянно охлаждается проходящим потоком воздуха. А вот экранированный резистор уже нагревается быстрее и больше. В результате этого в электронный блок управления двигателем поступает информация о двух разных значениях. На основе разницы этих значений блок управления двигателем и определяет ту нужную массу всасываемого воздуха.

Чтобы предотвратить быстрое загрязнение ДМРВ предусмотрена принудительная система очистки. Например, после выключения мотора датчик начинает нагреваться. Благодаря этому он очищается от загрязнений.

Также необходимо сказать, что совсем недавно появился новый вид датчиков ДМРВ. Это, совсем новое поколение расходомеров воздуха использует в себе вместо проволоки так называемую нагревательную пленку. Это тонкая пленка с тонким керамическим слоем.

Новый вид датчиков также и как и старые обычные подключен к электросети автомобиля. Электричество удерживает этот датчик на определенной температуре нагрева. Когда воздух охлаждает датчик, то ему снова приходится за счет тока нагреваться до заданной температуры. Соответственно, чем больше потоков воздуха проходит через датчик, тем больше он остывает.

А из этого соответственно получается, тем больше времени ему необходимо, чтобы восстановить заданную температуру нагрева ДМПВ.

Именно по этому требуемому объему нагрева электронный блок управления двигателем и определяет для себя, сколько воздуха проходит через датчик и какое количество топлива соответственно оптимально подать в камеру сгорания.

Преимущество этого вида датчиков заключается в том, что они уже не требуют той системы очистки с помощью нагрева на высокой температуре.

Как проверяют датчик в Калине?

Как проверить ДМРВ? Выполнить диагностирование возможно в собственноручном режиме в условиях обычного гаража.

Здесь на помощь придут нижеуказанные способы.

  1. Отключаем датчик воздуха и запускаем мотор. ЭБУ в данном случае переходит на функционирование по аварийной программе. Приготовление топливовоздушной смеси осуществляется только в соответствии с положением заслонки в дроссельном узле. Начинаем движение и ощущаем изменение динамики в положительную сторону. Вердикт – замена датчика!
  2. Альтернативная версия прошивки бортового модуля управления двигателем. Возможно, прошивка ранее заменялась и владельцу Лада Калина неизвестно о том, что именно в ней «зашито» на случай активации аварийной программы работы мотора (с отключенным ДМРВ). В таком варианте под упор заслонки подкладываем пластину, обладающую толщиной 1 мм. Обороты, естественно, поднимутся. Снимаем в этот момент «фишку» с разъема на датчике. Если наблюдается остановка мотора, то виновата сама прошивка, вернее, шаги регулятора ХХ для аварийного режима.
  3. Измеряем напряжение на выводах подключенного ДМРВ. Мультиметр переводим в диапазон с пределом в 2 Вольта. Включаем зажигание и выполняем замер. Отсутствие неисправности будет подтверждено значением напряжения 1,01-1,02 В.
  4. Осматриваем визуальным методом. С помощью отвертки демонтируем хомут и гофрированный патрубок системы подачи воздуха в коллектор. Снимаем сам датчик и смотрим на его внешнее состояние. Исключено присутствие следов влаги и царапин. Если датчик воздуха покрыт пленкой масла, то подозреваем мотор на предмет износа его элементов или системы вентиляции картера.

Способы устранения поломок

Вариантов решения проблемы у вас не так много — вы можете либо попытаться прочистить датчик, либо заменить его на новый. Процедура очистки и замены описана ниже:

  1. Сначала необходимо демонтировать ДМРВ. Для этого ослабьте болтик, при помощи которого фиксируется гофрированный шланг к корпусу устройства, затем отсоедините его.
  2. Далее, необходимо открутить еще два винта, при помощи которых ДМРВ фиксируется на корпусе воздушного фильтра. Сделав это, вы можете произвести демонтаж контроллера. Если вы решили его поменять, то вам необходимо будет просто установить новый ДМРВ, а сборку произвести в обратной последовательности. Но если вы хотите попытаться восстановить его работоспособность, то можно прочистить устройство.
  3. После демонтажа регулятора его надо разобрать. На устройстве имеются спирали, поэтому при демонтаже регулятора будет осторожны, чтобы не повредить их. Как показывает практика, эти спирали очень чувствительны, известны даже случаи, когда автовладельцы, просто протерев ДМРВ ветошью, выводили его из строя.
  4. Теперь вам понадобится специальное средство для очистки карбюраторов, можно приобрести в любом магазине. Перед очисткой убедитесь в том, что напор из баллона не сильный, поскольку чрезмерное давление также может вывести из строя девайс. Сам корпус устройства сильно обрабатывать не стоит, поскольку больше всего загрязняются пластины и спирали, поэтому данные компоненты нужно максимально обработать. Следует отметить, что этот процесс должен осуществляться в несколько этапов. Суть заключается в том, чтобы после обработки дать устройству немного обсохнуть — это позволит грязи максимально откиснуть. Процедуру нужно повторить несколько раз с небольшим интервалом, в конечном итоге ДМРВ необходимо будет промыть. Сам процесс очистки повторяется до того момента, как с датчика не начнут стекать прозрачные чистые капли очистителя. Затем можно произвести монтаж устройства на место, собрав все компоненты в обратной последовательности.

Диагностика ДМРВ

Если аналогичного датчика нет, то существуют другие способы проверить работоспособность расходомера:

  • визуальная диагностика;
  • проверка во время движения;
  • определение соответствия прошивки;
  • диагностика тестером.

Визуальный осмотр

Перед тем как проверить устройство этим методом, его надо демонтировать из посадочного места. Для этого от корпуса воздушного фильтрующего элемента отсоединяются патрубки. Изнутри контроллер должен быть сухим, наличие следов моторной жидкости и конденсата не допускается. Зачастую устройство ломается по причине несоблюдения интервалов замены воздушного фильтра, в результате чего грязь остается на чувствительной составляющей. Это приводит к тому, что контроллер выдает некорректные показания.

Если на внутренней полости контроллера имеются следы моторной жидкости, это говорит о высоком уровне давления смазки в силовом агрегате. Причина может заключаться в засорении вентиляции картерного устройства. При проверке необходимо удостовериться в том, что уплотнительный элемент расположен в нужном месте, где устанавливается гофра. Эта часть могла застрять в корпусе воздушного фильтрующего устройства. При данной проблеме в двигателе происходит подсос воздуха, который попадает внутрь с пылью и загрязняет регулятор.

Диагностика в движении

Необходимо отключать штекер с цепью питания от датчика и запускать двигатель, а потом отсоединять колодку. На приборной панели появится индикатор Чек Энджин. Минимальные обороты мотора должны увеличиться до 1500 в минуту. Если двигатель стал работать более стабильно после отключения устройства, это говорит о его неисправности. Датчик необходимо заменять.

Пользователь Игорь Белов рассказал о нескольких методах диагностики расходомера, в том числе о проверке во время движения.

Соответствие ДМРВ прошивке ЭБУ

Чтобы проверить соответствие прошивки, надо взять пластину толщиной 1 мм и поднести ее под упор заслонки, это приведет к изменению оборотов мотора. Затем производится отключение колодки с проводами от контроллера. Если двигатель машины не остановился, то причина в прошивке микропроцессорного модуля, регуляторе холостых оборотов без расходомера в аварийном режиме.

Проверка ДМРВ мультиметром

Для диагностики производится активация зажигания, но силовой агрегат заводить не нужно. Контактом красного щупа на тестере надо прикоснуться к первому кабелю (желтая расцветка), а черный идет на массу (зеленый контакт). Для соединения не рекомендуется применение острых предметов, поскольку это приведет к появлению погрешности в показаниях. Такой способ диагностики позволит определить уровень напряжения между проводниками.

О состоянии датчика позволят узнать показания:

  • от 0,99 до 1,01 В — параметры нового контроллера;
  • 1,01 — 1,02 В — регулятор в отличном состоянии, менять не нужно;
  • 1,02 — 1,03 В — в целом удовлетворительное состояние устройства;
  • 1,03 — 1,04 В — срок эксплуатации контроллера почти исчерпан, скоро потребуется замена;
  • 1,04 — 1,05 В — неудовлетворительное состояние датчика, пора менять устройство.

Диагностика тестером может быть выполнена не на всех типах расходомеров. Предварительно диагностический режим мультиметра надо настроить на измерение величины постоянного тока и выставить максимальный параметр в 2 V. К контроллеру подводится четыре кабеля, каждый из которых обозначается определенной расцветкой.

Начиная от ближнего проводника к ветровому стеклу:

  • желтый контакт предназначен для вхождения импульса расходомера;
  • белый либо серый кабель используется в качестве выходного канала напряжения питания;
  • зеленый контакт — это масса или заземление;
  • черный кабель, оснащенный розовой полоской, отвечает за выход к основному реле.

Расцветка контактов на ДМРВ может быть разной, но расположение проводов всегда идентичное.

Канал «Простое мнение» рассказал о выполнении диагностики расходомера с использованием тестера.

Особенности проверки на Форд Фокус 2

В большинстве случаев для иномарок методы диагностики расходометра аналогичны, но все же там есть свои особенности. Все зависит от модели авто и марки установленного MAF-сенсора.

К примеру, на Форд Фокус 2 встречаются датчики с четырьмя или шестью проводами. Оригинальное изделие FORD 1072308.

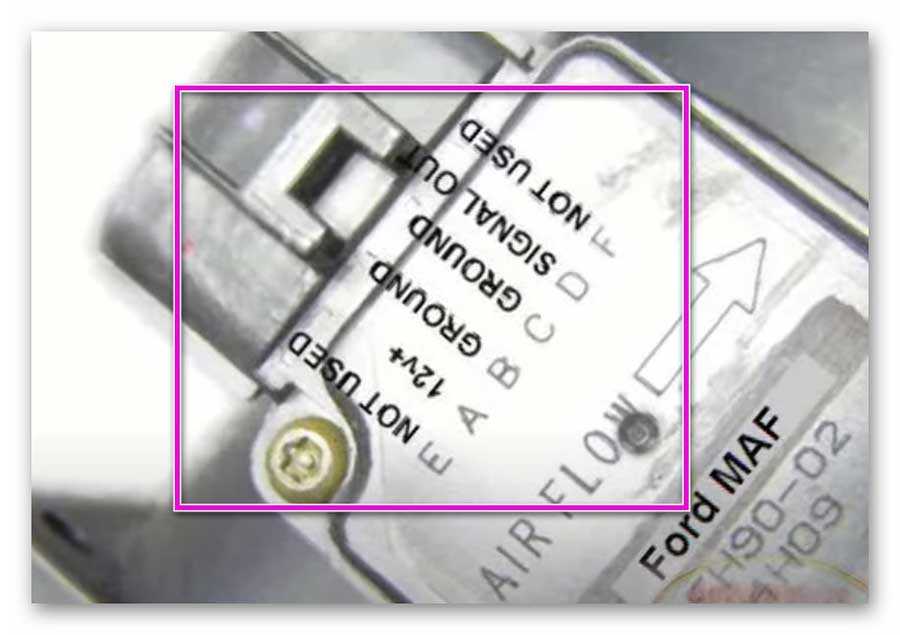

Распиновка показана ниже на примере 4-х проводного датчика.

  • А – напряжение 12V.
  • B – «–» (масса).
  • C – «–» земля обратная (перевод дословный).
  • D – выходной сигнальный SIG к ЭУБ.

К 6 контактным датчикам подключаются два дополнительных провода: датчики IAT (температуры всасываемого воздуха).

Для проверки ДМРВ на Форд Фокус 2 сделайте следующее:

  1. Отсоедините фишку от расходометра.
  2. Включите зажигание.
  3. «–» мультиметра подсоедините к «B» (масса) на жгуте проводов (смотрите на рисунке выше).
  4. «+» прибора к плюсовому «А» (12V).

На мультиметре должно показать 12В. Если нет, то ищем по какой причине на датчик не поступает U.

Дальнейшие действия (понадобиться помощник):

  1. Подключите фишку обратно.
  2. Не выключая зажигания, используя острые щупы мультиметра «+» подключите (проколите провод) к сигнальному «D», а «–» к «С» (обратная земля). Норма 0.9 – 1.0V.
  3. Попросите помощника завести машину погреть и выставить обороты на отметке 1500. Прибор должен показать 1.4 – 1.6V. На 2500 оборотах – 1.8 – 2.0V.
  4. При полной выжатой педали газа (по мере увеличения оборотов) прибор долен показывать от 0.2 до 5V.

Диапазон нормативных показателей указан не случайно. Он будет варьировать в зависимости от объема двигателя.

Также провести диагностику Форд Фокус 2 сканером (читайте выше). Нормативный показатель расхода воздуха 9–12 кг/ч или около 2.8 гр/с на холостых оборотах.

Проверка датчика

Проверять работу контроллера можно несколькими способами, для начала выполняется тестирование:

  1. Открывается моторный отсек машины. От контроллера расхода воздуха отсоединяется проводка питания. Капот закрывается.
  2. Производится запуск силового агрегата, в этот момент двигатель должен автоматически перейти в аварийный режим функционирования. На панели приборов может появиться индикатор, сообщающий о проблеме в работе ДВС. Объем воздуха для образования горючей смеси будет подаваться в цилиндры двигателя в соответствии с положением заслонки дросселя.
  3. Выполняется поездка на машине, проверяется динамика авто по сравнению с той, которая была до отключения датчика. Если автомобиль стал двигаться более уверенно и увеличилась его мощность, это говорит о неисправности расходомера.

Проверка с использованием тестера

Процедура диагностики может осуществляться с применением мультиметра. Его черный щуп подключается к массе или заземлению, а красный — ко входу сигнала датчика. Подробнее уточнить распиновку можно в технической документации к расходомеру. В паспорте должны указываться и технические параметры, которые потребуются для тестирования.

Мультиметр или вольтметр настраивается в режим измерения в диапазоне двух вольт. Производится активация зажигания и выполняется замер технических параметров. Если в процессе диагностики тестер не показывает значений, надо удостовериться в правильности подключения щупов к заземлению и сигналу устройства.

В результате диагностики могут появиться такие параметры:

  • 0,99-1,01 вольт — это свидетельствует об исправном функционировании контроллера;
  • 1,01-1,02 В — расходомер работает, его состояние нормальное;
  • от 1,02 до 1,03 вольт — устройство рабочее, но скоро может потребоваться замена;
  • 1,03-1,04 В — состояние расходомера близко к критическому;
  • 1,04 — 1,05 — устройство практически вышло из строя;
  • показания боле 1,05 говорят о необходимости замены расходомера.

Канал «Автоэлектрика ВЧ» подробно рассказал о процедуре выполнения тестирования регулятора расхода воздуха с использованием мультиметра.

Визуальная диагностика

Внешний осмотр контроллера расхода воздуха — менее точный вариант, но наиболее простой в плане исполнения.

Для его выполнения надо демонтировать датчик и оценить его состояние. О неисправности устройства сообщат повреждения механического характера, а также наличие жидкости внутри. Если в расходомере есть следы смазки, это свидетельствует о некорректной регулировке системы подачи масла в силовой агрегат. При сильном загрязнении устройства надо выполнить замену воздушного фильтрующего элемента или почистить его. При наличии исправного расходомера можно выполнить его установку вместо имеющегося ДМРВ.

Что такое ДМРВ?

Этот прибор очень необходим для того, чтобы определять объем воздуха, которым заполнятся камеры сгорания, когда двигатель работает. Датчик обычно устанавливается после воздушного фильтра в системе питания.

В автомобильный силовой агрегат при движении подается 1 объем горючего, а также 14 равных частей воздуха. Так готовится правильная топливно-воздушная смесь. Это является залогом правильной работы мотора в наиболее оптимальных для него режимах.

При любом нарушении этого соотношения владелец автомобиля будет наблюдать или повышенный расход топлива, или снижение мощности силового агрегата, или и то и другое сразу. Если знать признаки неисправности ДМРВ, то легко выявить поломку прибора.

ДМРВ необходим для того, чтобы точно отмерять необходимое количество воздуха. Это количество рассчитывается в самом датчике, а затем отсылается в ЭБУ, где на основании этих данных будет рассчитан необходимый объем топлива.

Чем больше водитель жмет педаль акселератора, тем больше воздуха поступит в камеры сгорания. Датчик фиксирует количество и посылает ЭБУ специальную команду для увеличения объема впрыскиваемого горючего. Если автомобиль будет работать или двигаться более равномерно, тогда нужно будет небольшое количество воздуха.

Для это и нужен ДМРВ. Он с максимумом точности отмеряет нужные объемы воздуха для работы мотора.

None

Как соблюсти нормы расхода

Дозировку жидкой составляющей обеспечить несложно. Известно давление, диаметр бензопровода, пропускная способность топливных форсунок. Открывая клапан инжектора на определенное время, контроллер ЭБУ может залить в камеру сгорания цилиндра ровно столько бензина, сколько потребуется для формирования смеси. А как измерить массу поступающего воздуха?

Для формирования данных о количестве воздуха, в инжекторных автомобилях предусмотрен датчик его массового расхода. Он преобразует информацию из физической (кг/час) в электронную, в виде изменяющегося напряжения на выходе датчика. Существуют даже специальные графики тарировки для ЭБУ двигателя.

Определенной массе воздуха, проходящей через ДМРВ, соответствует четко установленное значение напряжения, с точностью до 1/1000 вольт.

Получив дополнительную информацию:

  • температура воздуха;
  • наличие в нем кислорода;
  • температура двигателя;
  • данные с лямбда зондов;
  • скорость от датчика коленвала;

электронный блок управления смешивает в камерах сгорания цилиндров оптимальную пропорцию топливной смеси.

Поскольку датчиком воздуха формируется непрерывный поток данных, состав смеси корректируется в реальном времени, обеспечивая приемлемый расход топлива автомобилю. Кроме того, на основе этих данных, ЭБУ соблюдает нормы токсичности отработанных газов, в соответствии с экологическим стандартом Евро для конкретного автомобиля.

Многие любители тюнинга силовой установки задаются вопросом: можно ли ездить без ДМРВ? Существует ошибочное мнение, что этот прибор предназначен исключительно для экологии, и его отключение прибавит мощности автомобилю. Чтобы получить верный ответ на этот вопрос, разберемся в устройстве ДМРВ.

Как устроен расходомер

Первые экземпляры датчиков работали по принципу трубки Пито в самолете. Набегающий воздух механически отклонял лепесток, соединенный с переменным резистором. Изменяющееся сопротивление давало приблизительную информацию об интенсивности потока воздуха. В дальнейшем технология была усовершенствована, и сегодня в подавляющем большинстве автомобилей установлены термо-анемометрические датчики.

Вне зависимости от марки автомобиля, выглядят они приблизительно одинаково.

Корпус представляет собой полый цилиндр, диаметр которого соответствует воздуховоду впускного коллектора. В нем расположена электронная группа, состоящая из различных сенсоров и устройства подогрева. В едином корпусе выполнена электронная схема управления и считывания данных.

Как это работает?

  1. Последовательно расположенные два резистора подключены по мостовой схеме, и должны показывать одинаковое сопротивление. Один из них является переменным, второй — эталонным. Переменный резистор выполнен из платиновой проволоки, и меняет сопротивление при изменении температуры.
  2. Для синхронизации с эталоном, проволока нагревается, пока значения сопротивлений не совпадут. При обдуве воздушным потоком, платиновая проволока охлаждается, и сопротивление меняется. Резистор нагревается (по команде блока управления), для этого на контакты подается определенное напряжение.
  3. Значение этого напряжения с точностью до 1/1000 вольта регистрируется контроллером ЭБУ двигателя, и на основании тарировочного графика пересчитывает данные в объем воздуха.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Драйвер
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
