Как поменять масло в гидроусилителе руля?
Некоторые
автопроизводители заверяют, что замена масла в гидроусилителе руля не
требуется. Но практика говорит обратное, так как жидкость со временем теряет
свои свойства.
При исправном
автомобиле и в обычных условиях эксплуатации гидравлическая жидкость подлежит
замене раз в 1-2 года (в зависимости от модели автомобиля). Также заливать
масло необходимо при его вытекании, поломке самой рулевой системы, при условии
использования транспортного средства в экстремальных условиях.
Технология замены:
- Передняя часть автомобиля
приподнимается с помощью двух домкратов (можно воспользоваться и
подъемником, если он есть). - Снимается крышка бачка

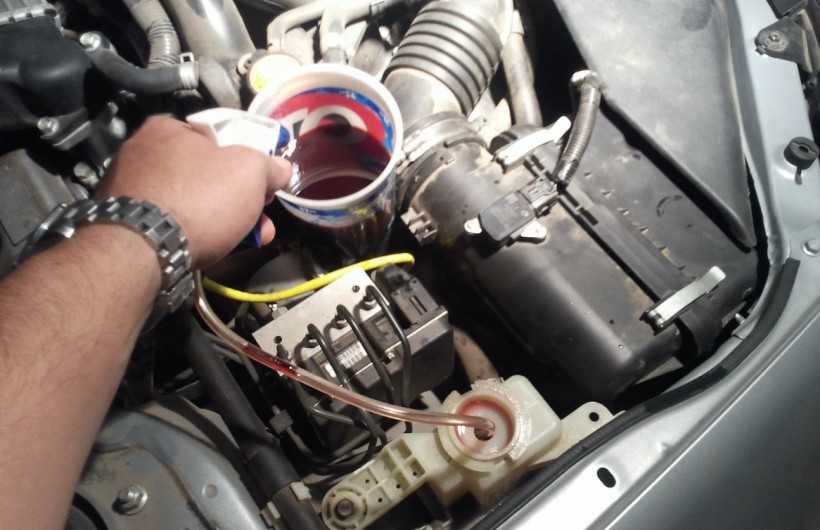

гидроусилителя. Обычным шприцем делается забор отработанного масла. Масло
из емкости сливается – маслопроводы отсоединяются от бака и опускаются в
небольшой контейнер, который надо подготовить заранее.
- Отсоединяется подводящий
маслопровод, система прокачивается. Для прокачки необходимо покрутить рулевое колесо, чтобы масло вышло. Двигатель при этом остается
выключенным. После этого основной шланг присоединяется обратно, и все те
же манипуляции производятся для выводящего шланга (он, как правило,
расположен выше). - Теперь в бачок можно
заливать новую жидкость. Она должна подняться до уровня между Min и Max.
Затем проводится прокачка системы путем вращения руля. - Уровень масла после
прокачки снова проверяется — при необходимости оно доливается, и система
снова прокачивается. Повторять придется, пока жидкость не останется на
нужном уровне. - Теперь можно спустить автомобиль
на землю и немного проехаться, затем снова проверить уровень жидкости
в бачке. Надо проследить, чтобы она не доходила до отметки Max – тогда в
процессе движения масло разогреется и начнет вытекать из емкости. В случае
превышения допустимой нормы излишек жидкости необходимо убрать.
Основные неисправности рулевых реек с гидроусилетелем, их устранение и ремонт
В процессе эксплуатации система рулевой рейки с гидроусилителем требует постоянного осмотра, обслуживания и ремонта (в случае необходимости). К наиболее распространенным неисправностям системы относятся:
1. Течь
Течь сальников чаще всего вызвана коррозией в случае попадания воды на вал, который по мере появления на нем ржавчины разрушает рабочую поверхность сальника. Такая неисправность возможна при разрушении пыльника, вызванном механическими воздействиями либо естественным износом.
Ремонт заключается в восстановлении целостности вала, удалении следов коррозии (обычно вал шлифуется). После этого устанавливается новый сальник с соответствующими посадочными размерами.
Течь шлангов гидравлики обусловлена высоким давлением в системе (100 атмосфер и более), износом шлангов, особенно в местах соединения резиновых и металлических элементов шлангов высокого давления. Обычно требуется замена шланга, однако есть мастерские, которые производят перепрессовку соединений.
2. Стук
Он может возникнуть по причинам:
- поломки или стирания центрального зуба рейки;
- износа опорной втулки;
- неисправности поджимного сухаря.
Подтяжка рейки в случае износа центрального зуба не дает результата. Люфт, возможно, будет меньше, но так как другие зубья изношены меньше (повышенный износ центрального зуба связан с тем, что руль больше времени находится в среднем положении), руль может не возвращаться из крайних положений из-за зажимания.
Видео — о ресурсе работы рулевой рейки с гидроусилителем:
Опорные втулки усиленно разрушаются при движении на неровном дорожном покрытии. Большинство реечных механизмов иномарок не рассчитаны на российские дороги.
3. Тугой руль
Если руль с усилием крутится только в одну сторону, скорее всего, уплотнительное кольцо в корпусе распределителя пропускает жидкость под давлением. Это может быть результатом попадания грязи или пыли в систему, которая со временем делает проточки. Жидкость не попадает в гидроцилиндр, а уходит напрямую в бачок расширителя. Ремонт можно осуществить путем шлифованием рабочей зоны и замены уплотнительного кольца.
Если руль вращается туго в обе стороны, возможно несколько причин:
- неисправность поршневого тефлонового кольца;
- проточки в двух камерах распределителя;
- изношенная рабочая пара насоса;
- поломка торсиона.
Для диагностики конкретной неисправности требуется разборка механизма и диагностика узлов. В большинстве случаев потребуется помощь специалиста.
Основные неисправности и методы устранения
Часто ремонт гидроусилителя рулевого управления сводится к замене уплотнителей. Работу можно выполнить, приобретя ремкомплект для ГУР. Отказ гидроусилителя происходит крайне редко и в основном из-за утечки жидкости. Проявляется это в том, что туго крутится руль. Но даже при выходе из строя самого усилителя рулевое управление продолжает функционировать.
Вот таблица основных неисправностей и варианты их решения:
| Неисправность | Почему возникает | Вариант решения |
| Во время езды толчки от неровной поверхности отдают в руль | Плохое натяжение или износ приводного ремня насоса | Заменить или натянуть ремень |
| Туго поворачивается руль | Та же проблема с ремнем;Уровень рабочей жидкости ниже минимального значения или близок к нему;Небольшое количество оборотов коленвала при холостой работе;Забился фильтр в бачке;Насос создает слабое давление;Завоздушена система усилителя. | Поменять или натянуть ремень;Восполнить объем жидкости;Увеличить обороты мотора (настроить);Поменять фильтр;Восстановление насоса или его замена;Зажать места соединения шлангов. |
| Нужно приложить усилия, чтобы повернуть руль в среднем положении | Механическая неисправность насоса | Заменить сальник, ремонт насоса или его замена |
| Поворот руля в одну из сторон требует больших усилий | Насос неисправен | Отремонтировать насос или заменить сальник |
| Чтобы быстро повернуть руль, нужно приложить больше усилий | Плохое натяжение приводного ремня;Низкие обороты мотора;Завоздушена система;Сломался насос. | Отрегулировать приводной ремень;Настроить обороты мотора;Устранить подсос воздуха и удалить воздушную пробку из магистрали;Ремонт насоса;Провести диагностику элементов рулевого механизма. |
| Уменьшился отзыв рулевого управления | Упал уровень жидкости;Завоздушивание системы ГУР;Механическая неисправность рулевой рейки, шины или других деталей;Износились детали рулевого механизма (не проблема гидроусилителя). | Устранить протечку, восполнить недостаток масла;Удалить воздушную пробку и зажать соединения, чтобы не подсасывало воздух;Диагностика и ремонт рулевого механизма. |
| Гудит гидроусилитель во время работы | Упал уровень масла в бачке;Срабатывает клапан сброса давления (руль повернут до упора). | Проверить наличие течи, устранить ее и восполнить объем;Устранить завоздушивание;Проверить исправность насоса;Проверить, достаточное ли создается давление насосом;Не поворачивать руль до упора. |
Если автомобиль оснащен электроусилителем, то в случае появления каких-либо тревожных сигналов следует сразу же обратиться к специалистам. Электроника проверяется на соответствующем оборудовании, поэтому без необходимых навыков самому лучше не пытаться что-то в электросистеме отремонтировать.
Функции и назначение ГУР
Для легковых автомобилей главное назначение ГУР – обеспечение комфорта. Управлять транспортным средством, оснащенным гидравлическим усилителем руля, легко и удобно. К тому же водителю не нужно для совершения маневра делать рулем полных пять-шесть оборотов в сторону поворота. Такое положение вещей особенно актуально при парковке и маневрировании на узких участках.Гидравлический усилитель руля (ГУР) представляет собой элемент рулевого управления, в котором дополнительное усилие при повороте рулевого колеса образуется за счет гидравлического давления.
Сохранение управляемости автомобилем и смягчение ударов, передающихся на руль в результате наезда управляемых колес на неровности дороги, — еще она важная функция гидроусилителя.
Режимы работы электроусилителя
Работа рулевого управления может осуществляться в нескольких режимах:
- Активный возврат руля в среднее положение.
- Поворот автомобиля на большой и малой скорости.
- Поддержка среднего положения руля.
- Поворот автомобиля в обычных условиях.
Как и в случае с ГУРом, управление колесами осуществляется рулем. Однако здесь усилие передается через торсион. Закрутка последнего измеряется соответствующими датчиками (угла поворота, крутящего момента и т. д.). Так, усилие от двигателя передается на рейку. Затем через рулевые тяги происходит поворот ведущих колес в нужном направлении. Работа узла не зависит от положения и частоты оборотов коленчатого вала.
Плюсы и минусы гидроусилителя руля
Нет никаких сомнений в том, что достоинств у системы гидроусиления рулевого управления гораздо больше, чем недостатков. Иначе ГУР не завоевал бы такой всеобщей популярности: ведь им в наше время оснащается абсолютное большинство новых машин всех ведущих автопроизводителей.
Надёжность
Гидравлическая система усиления руля очень надёжна. Она испытана многолетней практикой на различных видах автомашин и показывает практически безупречную безотказность.
Гидравлический усилитель руля обладает способностью развивать серьёзную мощность и преодолевать значительное сопротивление силе трения со стороны колёс. Поэтому применять его есть возможность на автомобилях любой грузоподъёмности и габаритных размеров.
Комфорт
Комфорт в управлении автомобилем для водителя – основная характерная черта и главный плюс рулевого гидроусилителя. ГУР, собственно, и создавался именно с такой целью – значительно облегчить человеку процесс управления автомобилем, избавить его от необходимости прилагать мышечные усилия при оборотах рулевого колеса.
Быстрое реагирование
Так как рулевое колесо вращается с ГУРом гораздо легче, чем без него, и оборотов «баранки» требуется меньше, у водителя появляется возможность живее и оперативнее реагировать на любые быстрые изменения в дорожной ситуации.
Лучшая точность и острота управляемости
Возможности, которые предоставляет использование гидравлического усилителя, дают дополнительный бонус всем производителям автомобилей. Так как ГУР фактически выполняет вместо водителя его физическую работу, в конструкции машин появилась возможность применять рулевые механизмы с меньшим передаточным отношением.
Среди недостатков гидравлического усилителя руля, отмечаются следующие его свойства.
Чтобы не спровоцировать поломку ГУРа, рулевое колесо нельзя надолго задерживать в крайнем правом или левом положении. В особенности – на повышенных оборотах двигателя. В этом случае, из-за образования критически сильного давления, масло может выдавить сальники и вытечь.
Устройство привода гидронасоса выполнено таким образом, что он функционирует безостановочно вместе с двигателем авто. Из-за этого насос изнашивается быстрее и отнимает часть энергии мотора, пусть незначительно, но всё же увеличивая расход горючего.
Все элементы системы гидроусилителя руля нуждаются в периодическом обслуживании, а также требуется следить за уровнем гидравлической жидкости в его расширительном бачке.
ГУРы на автомобилях эконом-класса и машинах бюджетных ценовых категорий при передвижении на больших скоростях делают рулевые колёса малоинформативными. Только в дорогих автомашинах реализовано особенное устройство насоса гидроусилителя руля, которое позволяет снижать давление масла в системе при повышении оборотов силового агрегата. Руль при этом как бы «наливается» некоторой тяжестью, и ощущение «пустоты» при управлении машиной на значительных скоростях не возникает.
Неисправности, как их устранять
У ГУР имеется ряд характерных признаков, сигнализирующих о том, что в этом узле появились технические проблемы. Знать о них полезно уже хотя бы в том плане, что можно без оплаты за услуги СТО устранить неполадки самостоятельно. Конечно, речь не идет о полной разборке гидронасоса или управляющего цилиндра – без помощи специалиста привести их в «боеготовное» состояние вряд ли удастся.
Вибрация на руле – ее причиной может быть завоздушивание системы. В таких случаях прибегают к прокачке гидросистемы или полной смене масла. Если вибрации через непродолжительное время повторяются, придется искать точки разгерметизации.
Протечки всегда бывают там, где имеется любая жидкость и соединяющиеся шланги либо трубопроводы. Для их появления причин хватает: изнашиваются и протекают уплотнительные элементы, на трубках появляются трещины, отворачиваются фиксирующие гайки и пр. Чтобы не переплачивать за устранение проблемы автомастерам, придется заехать в автомагазин и приобрести ремкомплекты, в которые включены резиновые прокладки. В общем, любой неисправный элемент при протечках подлежит замене на новый.
«Тяжелый руль». Если для какого-либо маневра приходится прилагать значительное физическое усилие, нужно помнить, что тому имеется три основные причины:
износ приводного ремня, вследствие чего гидропомпа не создает нужное давление в системе;
завоздушивание гидросистемы;
низкий уровень жидкости.
Гудит насос. Данная неполадка появляется тогда, когда масло давно не менялось или сильно износились подшипники вала помпы. Кроме того, может быть излишне натянут приводной ремень.
Удары в руль вызваны исключительно все тем же приводным ремнем: либо он элементарно износился, либо растянулся, вследствие чего начал проскальзывать. Из-за этой неисправности насос работает рывками, он нагнетает жидкость в ГУР с отчетливо заметной пульсацией.
Как устроен ГУР и как он работает?
Как устроен ГУР
Конструктивно практически любой гидроусилитель рулевого управления автомобиля состоит из таких основных частей, как:
- Насос;
- Распределитель;
- Гидроцилиндр;
- Соединительные шланги;
- Бачок.
Гидравлический насос предназначен для того, чтобы создавать в системе гидроусилителя руля необходимое давление и обеспечивать циркуляцию по ней рабочей жидкости (в ее качестве чаще всего выступает масло). В современных автомобилях чаще всего используются гидравлические насосы пластинчатого типа, поскольку они имеют высокий КПД и отличаются длительным сроком эксплуатации. Практически всегда привод к ним осуществляется при помощи ременной передачи от коленчатого вала двигателя автомобиля.
Распределитель, как нетрудно догадаться из его названия, необходим для того, чтобы распределять рабочую жидкость и направлять ее в строго определенные полости гидроцилиндра, а также в бачок. Специалисты различают две разновидности распределителей: осевые и роторные. Если его золотник совершает вращательные движения, то распределитель является роторным, а если поступательные — то осевым. Сам распределитель может размещаться и непосредственно на валу с рулевым механизмом, и среди элементов рулевого привода.
Гидроцилиндр предназначен для того, чтобы под воздействием давления рабочей жидкости (масла) приводить в движение поршень и шток. Этот элемент ГУР или же встраивается непосредственно в рулевой механизм, или же устанавливается между приводом и кузовом автомобиля.
Что касается соединительных шлангов, то они необходимы для того, чтобы обеспечить свободный ход рабочей жидкости по всему механизму. Эти элементы конструкции принято подразделять на шланги низкого и высокого давления. Первый используются для возврата рабочей жидкости после отработки, а по вторым она следует между такими элементами ГУР, как насос, цилиндр и распределитель.
ГУР в работе. В верхней части показано, как золотник распределяет гидравлическую жидкость.
Бачок в системе ГУР представляет собой ни что иное, как емкость, в которой хранится рабочая жидкость (масло), и через которую она циркулирует. В нем имеется специальный фильтр очистки, а также щуп, который необходим для того, чтобы проверять уровень рабочей жидкости.
Принцип работы всех гидроусилителей рулевых механизмов, вне зависимости от особенностей их конструкции, практически одинаков. Если руль находится в центральном положении, то в таком же располагается и центральный золотник ГУР, который удерживают специальные пружины. При этом обеспечивается совершенно свободное перемещение рабочей жидкости по всей системе. Ее циркуляцию обеспечивает работающий насос. Когда происходит поворот руля, золотник перемещается и перекрывает сливную магистраль, в результате чего рабочая жидкость подается в одну из полостей цилиндра под давлением. Это приводит к тому, что под ее воздействием поворачивают и корпус распределителя, и колеса в ту сторону, в которую движется золотник. В тот момент, когда корпус распределителя «настигает» этот самый золотник, подача рабочей жидкости под давлением в цилиндр прекращается, и это означает, что поворот уже выполнен. Руль возвращается в нейтральное положение, золотник — тоже, и через него рабочая жидкость сливается в магистраль.
Работа гидроусилителя рулевого привода автомобиля ЗИЛ-4331:
a — нейтральное положение; б — перемещение золотника вправо; в — перемещение золотника влево; 1 и 7 — перепускные клапаны; 2 — сапун; 3 и 4 — сетчатые фильтры; 5 — коллектор; 6 — насос; 8 — предохранительный клапан; 9 и 10 — демпфирующие отверстия; 11 — калиброванное отверстие; 12 — шариковый клапан; 13 — реактивный плунжер; 14 — золотник; 15 — винт механизма рулевого управления; 16 — вал сошки; 17 — картер механизма рулевого управления.
|
|
Если водитель перестает поворачивать рулевое колесо, то прекращается и поворот управляемых колес, так как винт перестает вращаться и поступающая в картер механизма рулевого управления жидкость перемешает поршень-рейку с винтом и золотником в исходное среднее положение, при котором прекращается действие жидкости на поршень-рейку.В работе гидроусилителей автомобилей марок «ЗИЛ» и «КамАЗ» много общего, но конструкция гидроусилителя автомобилей марки «КамАЗ» имеет некоторые особенности. Распределитель расположен впереди углового редуктора. В центральном отверстии распределителя размещен золотник, вокруг которого в трех сквозных отверстиях расположено по два цилиндра с центрирующей пружиной между ними, а в трех глухих отверстиях расположено по одному плунжеру с пружиной. Наличие трех плунжеров в глухих отверстиях объясняется следующим. Жидкость, находящаяся в корпусе углового редуктора, действует на три торца реактивных плунжеров, находящихся в сквозных отверстиях, а также на кромку сечения винта по месту его уплотнения, а в полости слева под передней крышкой действуют лишь на торцы трех плунжеров. Чтобы обеспечить одинаковое реактивное усилие на рулевом колесе от давления жидкости при повороте как направо, так и налево со стороны углового редуктора расположены три дополнительных плунжера, общая площадь которых равна площади кромки сечения винта.В одном из плунжеров встроен обратный клапан, который при отказе гидросистемы соединяет между собой магистрали высокого и низкого давления, обеспечивая работу рулевого управления без усилителя. Предохранительный клапан соединяет магистрали нагнетания и слива при давлении жидкости свыше 8 МПа, предохраняя насос от перегрева, а детали от перегрузок. Размещение предохранительного клапана в отдельной бобышке облегчает его регулировку и ремонт.Отдельный гидроусилитель автомобиля МАЗ. Распределитель крепится к корпусу шаровых шарниров и силового цилиндра. Внутри корпуса распределителя имеются три кольцевых канавки: две крайние соединены между собой каналом и с магистралью нагнетания, средняя сообщает магистраль слива с бачком насоса. Две кольцевые канавки золотника соединяются каналами (Одна — с левой, другая — с правой стороны) с реактивными камерами, представляющими собой замкнутую полость. Шаровые пальцы сошки и продольной рулевой тяги закреплены в корпусе шаровых шарниров. Этот корпус фланцем скреплен с корпусом золотника. Шаровые пальцы зажаты пружинами между сферическими сухарями пробкой и регулировочной гайкой. Сухари удерживаются от вращения штифтами, а шаровые пальцы в сухарях могут поворачиваться в некоторых пределах. Внутри корпуса шаровых шарниров в осевом направлении может перемещаться стакан с закрепленным в нем шаровым пальцем сошки. Со стаканом перемещается и золотник, жестко соединенный с ним болтами. На корпус шаровых шарниров навернут силовой цилиндр, в котором помещен поршень со штоком. С одной стороны полость цилиндра закрыта пробкой, а с другой — крышкой. На конце штока имеется головка для его крепления в кронштейне рамы. Полости цилиндра, разделенные поршнем, соединены трубопроводами с каналами в корпусе распределителя, выходящими в полость между кольцевыми проточками.
