Электроусилитель руля: устройство, описание, назначение, принцип действия, режим работы

Какие бывают усилители момента вращения рулевого колеса (попросту – руля)?

Статистика показывает, что почти никто не покупает новую 2107, чтобы сразу же поставить гидроусилитель руля. Если есть деньги, берут иномарку. Так что усилитель устанавливают часто на машину подержанную. И вкладывать в ВАЗ 2107 стоимостью 50-60 тысяч рублей около половины стоимости (около 31-32 тыс. руб. в ценах 2014 г.) вряд ли кто захочет. Поэтому расскажем подробнее о более популярном варианте – электромеханическом усилителе (ЭУР). Он немного дешевле, его стоимость около 20 тыс. руб.

Электромеханический усилитель руля (электроусилитель) хорошо справляется с нагрузкой, его монтаж гораздо легче, протекает быстрее. Работает он на ВАЗ 2107 почти так же эффективно, что и масляный ГУР. И что самое главное – он воплощает извечную мечту автомобилиста о регулярном техническом обслуживании, так как работает по принципу «установил и забыл». Как следует из самого названия, электроусилитель соединён с бортовой системой питания 12 В (при максимальном токе 50А) и рулевым управлением.

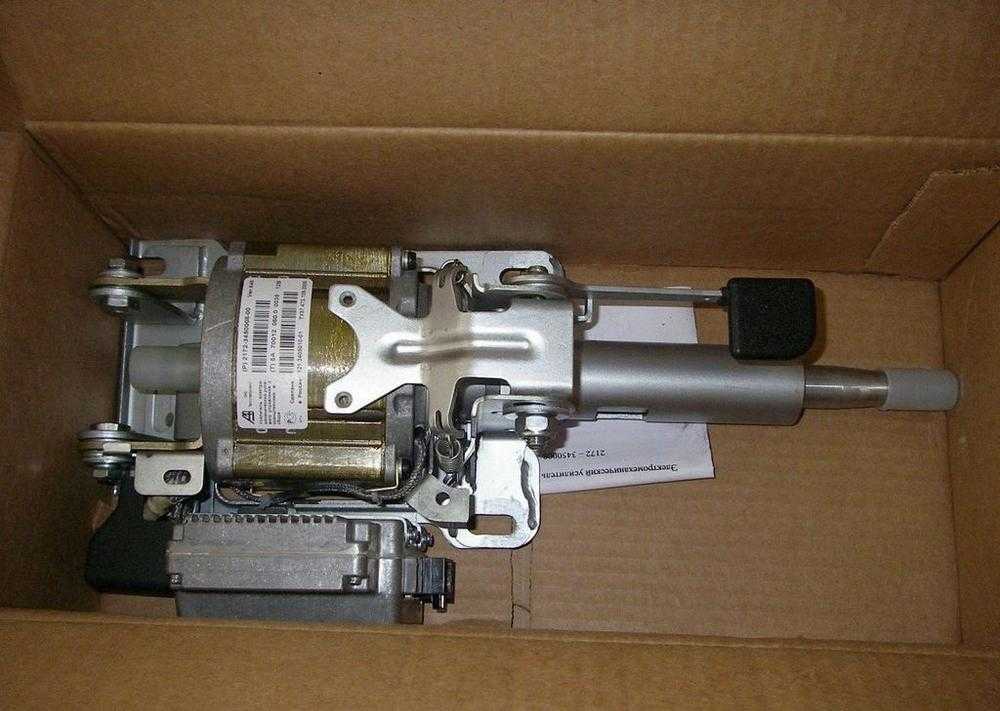

Рассмотрим отечественный ЭУР для ВАЗ 2107 производства махачкалинского завода «Авиаагрегат».

Предусмотрен электроусилитель руля для ВАЗ 21214, но на всём ряду «классики, в том числе и на ВАЗ 2107 вполне пригоден.  Крепится он вместо обычной рулевой колонки.

Принцип действия – создание электродвигателем дополнительного момента, действующего синергически и синхронно с руками водителя. Коэффициент усиления на рулевом колесе – 5,7. Это значит, что усилие при повороте, при котором водитель «вложил» 20 кг собственной силы, теперь требует 3,5 кг.

Что входит в комплект?

  • собственно усилитель;
  • кронштейн для крепления на рулевую колонку ВАЗ 2107;
  • промежуточный кардан;
  • вспомогательные детали, такие как провода, крепёж и декоративный кожух.

Как работает электроусилитель руля?

Принцип работы сложный, с использованием обратной связи:

  • Датчик момента «ловит» приложение направления и силы на руль водителем и трансформирует импульсы в электрический сигнал; кроме датчика момента есть датчики числа оборотов коленвала, скорости автомобиля, положения ключа зажигания и др., каждый из них тоже формирует сигнал и посылает их в блок управления.
  • Блок по особой программе обработки выдаёт суммирующий сигнал, который поступает на статор электродвигателя.
  • Электродвигатель производит «обратную работу», превращая электрический импульс в движение руля.

Наличие датчика скорости приводит к тому, что чем быстрее машина движется, тем «слабее» усилие, то есть рулевое колесо «тяжелеет». При этом, электродвигатель включается лишь тогда когда нужно, и тогда слышно, как он слегка жужжит.

ЭУР начинает работать на ВАЗ 2107 спустя 4-6 секунд после включения зажигания.

В случае, если какие – то неполадки случатся в цепи питания, то электроника просто отключит ЭУР, загорится извещающий световой сигнал, и автомобиль вернётся на ручное управление.

Установка ЭУР. Для этого:

  • вначале, как и при любых работах, отсоединяем «массу» с АКБ.
  • заменяем кардан в колонке рулевого управления;
  • сверлим крепёжные посадочные отверстия согласно приложенной схеме;
  • проводим провод эл/питания, ставим предохранитель и провода датчиков коленвала и скорости.
  • ставим снаружи защитный кожух.

Вся работа занимает около 2-3 часов. Для того, чтобы поставить устройство, почти все работы проводятся в салоне.

Гарантия на изделие составляет 1 год со дня покупки.

В целом, если вы беззаветно преданы ВАЗ 2107, то можете поставить электроусилитель руля.

Ещё вариант: ЭУР от «Приоры». Для установки на классический ряд требуется специальная переходная пластинка и спецкардан.

Внимание! Так как при любом ТО замеряют люфт рулевого колеса, то есть 100% риск «нарваться» на вопрос и имеется большая возможность, что вам откажут в проведении техосмотра с «тюнингованным» рулевым управлением. Если вы при этом хотите пройти ТО честно, то необходимо:

Если вы при этом хотите пройти ТО честно, то необходимо:

  • Найти официальное письмо завода – производителя автомобиля ВАЗ (с печатями), что именно данная модель одобрена для ВАЗ 2107 и захватить её с собой на ТО; насколько известно, есть письмо на семейство 2110, и на 21214. Что касается ВАЗ 2107, то есть ли оно вообще?Скачать для печати
  • Взять также документ, что электроусилитель установлен на сервисе или СТО, официально являющейся представителем ВАЗ, а не вами лично в гараже.Если и в этом случае органы будут препятствовать, требуйте письменный отказ от допуска на ТО с указанием подробной причины, и грозите судебными карами.

Электроусилитель руля: что это такое

Электроусилитель представляет собой специальное оборудование, которое обеспечивает дополнительное усилие при повороте руля, основанное на работе электрического двигателя (питается от штатного генератора авто).

Среди основных составляющих элементов устройства можно выделить:

  • электромотор;
  • датчик крутящего момента;
  • рулевой и торсионный валы;
  • электронный блок управления;
  • датчик положения ротора.

Как правило, устройство устанавливают прямо на рулевой колонке или рулевом механизме. Реже его можно увидеть на валу рулевого механизма. Согласно проведенным исследованиям, наибольшую эффективность модель демонстрирует при монтаже на рулевом механизме. В этом случае обратная связь будет максимально эффективной.

Усилие от электропривода меняется в силу роста скорости движения транспортного средства, также оно зависит от угла поворота рулевого колеса.Показатель будет минимальным в случае прямолинейной езды по трассе на большой скорости. Наибольшее увеличение усилия происходит при парковке машины.

Ремонт

Несмотря на всю простоту схемы и конструкции, здесь часто в негодность приходит насос. Поэтому многие пытаются произвести ремонт своими силами, найдя схемы в Интернете. На самом деле в устройстве насоса все сложнее, чем кажется на первый взгляд после просмотра схемы.

  1. Во-первых, для того чтобы ремонтировать насос, нужно сначала произвести диагностику и точно определить, что сломан именно он.
  2. После этого следует снять старый и купить новый насос.
  3. Чтобы снять старый насос, потребуется подробно изучить эту схему. На схеме подробно сказано о том, как и где откручиваются все болты, которые крепят насос. По этой же схеме можно поставить новый насос. Грамотно заменить насос с первого раза возможно только после изучения схемы.

Вся беда самостоятельного ремонта заключается в том, что человек, который пытается сделать этот насос, покупает новую часть механизма, которая нередко стоит примерно большую часть от нового насоса, а после ее установки механизм может не работать. Дело в том, что производитель новой части редко думает о том, точно ли она подойдет в то устройство, из-за чего и происходит окончательная поломка.

Чем отличается гидроусилитель руля от электроусилителя

Переходим к сравнительной характеристики ЭУР и ГУР, чтобы в итоге выяснить, что из них лучше.

Для сравнения возьмем следующие параметры: конструкция устройства, удобство управления, надежность и эффективность, сфера применения.

Конструкция устройства

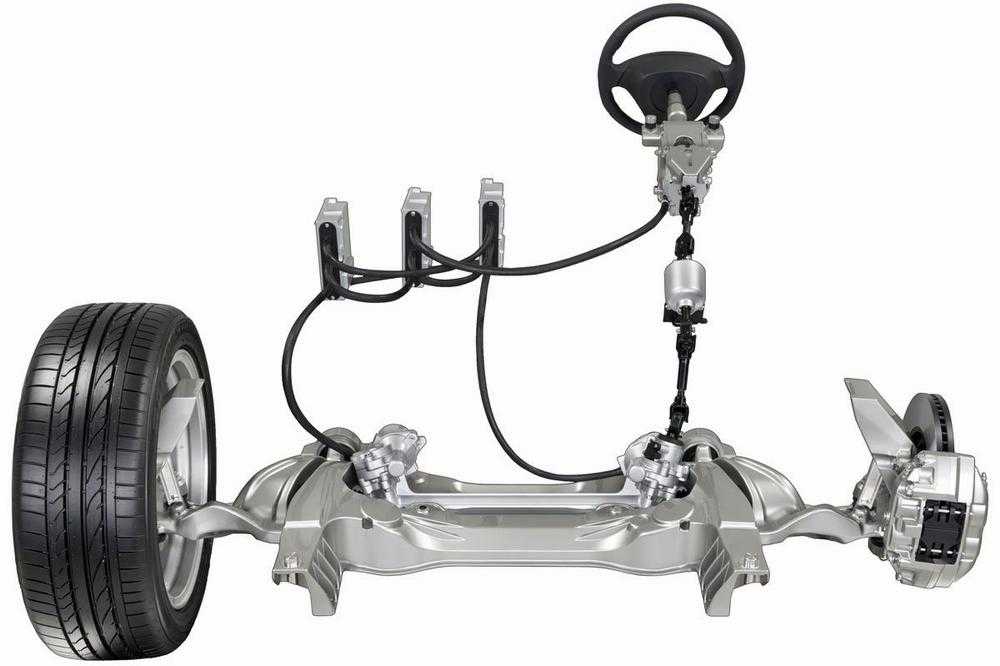

Вариант размещения ЭУР в автомобиле

ГУР – достаточно простой механизм, не зависящий от электронного управления и не подверженный программным сбоям. С другой стороны, система гидроусилителя состоит из множества соединений и уплотнений, подверженных износу при  эксплуатации. Вследствие этого узел считается менее надежным и требующим регулярной диагностики.

ЭУР, в отличие от ГУР, как правило, расположен непосредственно на рулевом валу и занимает меньше места в подкапотном пространстве. Конструктивно электроусилитель значительно проще ГУР, да и в применении дополнительных расходных материалов не нуждается.

Что касается сбоев в работе электроники, то случаются они довольно редко, а в случае отказа системы предусмотрен аварийный режим работы, который позволяет сохранить управление автомобилем. В гидроусилителе такой режим также предусмотрен.

Удобство управления

Лучшую обратную связь с дорогой обеспечивает ГУР, также он позволяет водителю чувствовать пределы возможностей автомобиля на крутых поворотах.

Чтобы достичь таких же ощущений, ЭУР необходима тщательная калибровка, которую могут обеспечить только производители премиального сегмента.

Таким образом, гидроусилитель более информативен и дает своим владельцам более естественные ощущения от вождения, но управлять им физически тяжелее.

Надежность и эффективность

Часть мощности двигателя автомобиля при использовании ГУР расходуется на привод насоса, который работает постоянно. Поэтому при прочих равных условиях применение гидроусилителя приводит к повышению расхода топлива и к ухудшению динамических параметров. Помимо этого ГУР не может долгое время работать в предельных режимах. При удерживании рулевого колеса в крайнем положении в течение 10-15 секунд произойдет перегрев насоса, что приведет к повышенному износу элемента.

Электроусилитель в этом плане более экономичен: он не отбирает мощность двигателя напрямую и работает только при повороте колес. Дополнительного расхода топлива нет, равно как и ухудшения динамических характеристик автомобиля. Основной причиной отключения ЭУР можно считать перегрев электродвигателя. При этом узел подаст предупреждение водителю и ограничит производительность. В случае продолжения движения ЭУР отключится до полного остывания.

Область применения

Чем могут отличаться механизмы по этому параметру? Категорией транспортных средств, для которых применим тот или иной узел. Например, ЭУР слабый для тяжелых машин: его нельзя устанавливать на грузовой транспорт или тяжелые внедорожники. ГУР подходит для любых типов автомобилей.

Устройство и принцип действия электроусилителя руля

Основными элементами системы являются бесщеточный электромотор, механическая передача (сервопривод), датчики угла поворота руля и крутящего момента и управляющий блок. Дополнительно механизм может оснащаться датчиком скорости вращения руля. Устройство сервопривода на разных типах автомобилей различается (подробнее об этом ниже).

Главный датчик в электроусилителе руля – датчик крутящего момента. Выполнен он следующим образом: в разрез рулевого вала встроен торсион, на концы которого устанавливаются элементы датчика, принцип действия которого может быть оптическим или магнитным.


рулевую рейку

При движении с небольшой скоростью, например, на парковке, когда приходится быстро поворачивать колеса из одного крайнего положения в другое, электромотор работает с максимальной мощностью, и обеспечивается так называемый «легкий руль». И наоборот, когда машина едет по трассе с высокой скоростью, руль поворачивается на небольшие углы, поэтому вспомогательное усилие минимально, руль получается более «тяжелым». Вдобавок, электроусилитель руля способен увеличивать реактивное усилие, которое возникает при повороте колес, помогая им вернуться в среднее положение.

Нередко возникает необходимость в поддержании среднего положения колес, например, при сильных порывах бокового ветра или неодинаковом давлении в шинах, в подобных ситуациях блок управления обеспечивает постоянное корректирующее усилие. В программном обеспечении системы заложена и компенсация увода переднеприводной машины в сторону из-за разной длины валов привода колес.

Какой усилитель выбрать

Чтобы определить, что лучше – гидроусилитель или электроусилитель руля, достаточно взглянуть на последние разработки ведущих производителей. , , -Benz, и GM на некоторых платформах представляют системы рулевого управления с переменным передаточным числом. Многие автопроизводители также называют это адаптивным рулевым управлением.

Переменный коэффициент поворота рулевого колеса изменяет соотношение между действиями водителя на руле и скоростью поворота передних колёс. При рулевом управлении с переменным передаточным отношением оно постоянно меняется в зависимости от скорости авто, оптимизируя реакцию рулевого управления в любых условиях.

На более низких скоростях, например, при въезде на парковку или при маневрировании в труднодоступных местах, требуется меньше поворотов рулевого колеса. Адаптивное рулевое управление делает автомобиль более манёвренным и более лёгким для поворота, так как он больше поворачивает рулевое колесо.

На высоких скоростях по шоссе система оптимизирует реакцию рулевого управления, позволяя автомобилю более плавно реагировать на каждый поворот руля. Системы от Ford и Mercedes-Benz используют привод с точным управлением, расположенный внутри рулевого колеса, и не требуют никаких изменений в традиционной системе транспортного средства. Привод представляет собой электродвигатель и систему передачи, которые могут существенно увеличивать или уменьшать входные сигналы рулевого управления водителя. Результат – максимальный комфорт и безопасность вождения на всех скоростях, независимо от размера автомобиля или его класса.

Принцип действия ЭУР

Электрический узел, чья задача – облегчить вращение рулевого колеса, состоит из следующих элементов:

  • электродвигатель асинхронного типа;
  • механический привод, соединяющий его с рулевым механизмом авто;
  • собственный блок управления с датчиками.

В малолитражках, где требуется небольшое усилие для поворота колес, блок ЭУР небольших размеров устанавливается под приборной панелью. В автомобилях среднего класса электроусилитель руля под торпедо уже не поместится, а потому выносится в подкапотное пространство. В обоих случаях привод электродвигателя связан с валом рулевой колонки.

При управлении легковыми автомобилями больших размеров и тяжелыми внедорожниками нужно развивать большее усилие, чтобы поворачивать колеса. Поэтому в них задействован привод ЭУР, работающий напрямую с рулевой рейкой. Независимо от места расположения электродвигателя и его подключения к механизму, принцип работы электроусилителя руля остается неизменным. Он заключается в автоматическом включении электропривода и передаче дополнительного усилия на механизм при повороте водителем рулевого колеса. Величина крутящего момента, создаваемого усилителем, зависит от трех параметров:

  • Угла поворота. Он измеряется датчиком, встроенным в рулевую колонку.
  • Усилия на руле. Определяется специальным датчиком в виде скручивающегося торсиона, имеющего механическую связь с валом. Чем сильнее скручивается торсион, тем большее усилие развивает двигатель.
  • Скорости движения. Эта информация поступает от контроллера, а он ее берет от датчика скорости.

Основываясь на этих показаниях, электронный блок управляет электроприводом в соответствии с ситуацией. При малой скорости движения, сильном скручивании торсиона и большом угле поворота (режим парковки или разворота) агрегат усилителя выдает максимальную мощность. Во время движения по прямой особой помощи водителю не требуется, потому ЭУР подключается минимально.

Виды и их особенности

Как отмечено, в устройстве ЭУР применяются одни и те же составные элементы, но с разной компоновкой. Все применяемые электрические усилители рулевого управления можно разделить на:

  • Встроенные в рулевую колонку;
  • Монтируемые на рулевой механизм;

Особенность первого типа заключается в том, что все составные части объединены в единую конструкцию, устанавливаемую на рулевой колонке. В таком механизме используется червячная силовая передача, воздействующая на вал рулевой колонки (червяк соединен с ротором электродвигателя, а шестерня, с которой он находится в зацеплении – на валу колонки, после торсиона). Такой тип ЭУР является самым дешевым и его можно встретить на автомобилях бюджетного сегмента.

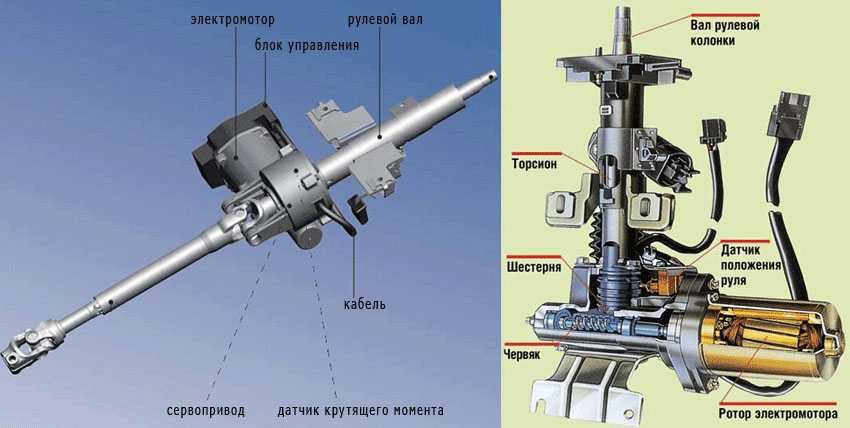

ЭУР встроенный в рулевую колонку

Что касается усилителей, устанавливаемых на рулевой механизм, то у этих типов конструкция раздельная – датчики установлены на колонке, блок управления располагается где-то в салоне, а двигатель с редуктором расположен на рулевом механизме.

Причем существует несколько типов ЭУР с такой компоновкой:

  • С червячным редуктором;
  • Двухвальный;
  • Шарико-винтовой;

С червячным редуктором

Если рассмотреть общую концепцию ЭУР, установленного на рулевой колонке, и раздельного усилителя с червячным редуктором, то разница между ними сводится лишь к тому, что у второго варианта исполнительное устройство располагается возле рулевого механизма, хотя в нем все также используется червяк с шестерней (установленной на валу рулевой колонки).

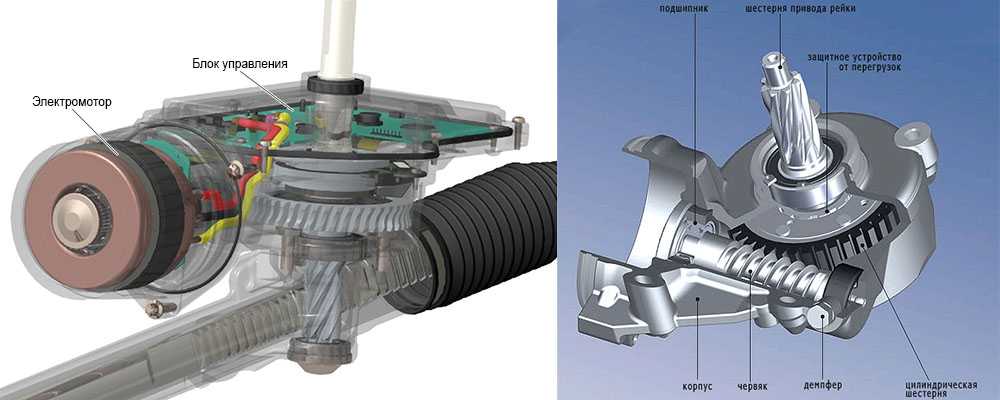

Червячный редуктор ЭУР

Двухвальный ЭУР

Двухвальный тип ЭУР с момента появления являлся достаточно популярным, но сейчас он используется значительно реже. Конструктивное исполнение этого типа усилителя очень интересно: сочленение «колонка-рулевой механизм» здесь осталось без изменений (так же, как и на авто без усилителя).

Двухвальный ЭУР от компании ZF

То есть, на конце вала колонки установлена шестерня, которая имеет постоянное зацепление с рейкой. Но в рулевой механизм с другой стороны корпуса монтируется исполнительный механизм, состоящий из электродвигателя, на валу которого тоже установлена шестерня, тоже взаимодействующая с рейкой. Для этого на рейку приходится наносить дополнительный зубчатый сектор.

Схема работы двухвального ЭУР

Работает такой механизм очень просто: водитель, как и на авто без усилителя, посредством шестерни перемещает рейку. В то же время блок управления включает в работу электродвигатель, который благодаря зубчатому зацеплению помогает ее перемещать.

Шарико-винтовой усилитель

Последний тип – шарико-винтовой. В этом ЭУР усилие также передается на рулевую рейку, а не валы колонки. Но делается это при помощи шарико-винтовой гайки. Для передачи усилия используются шарики, движущиеся по винтовой канавке, проделанной на рейке.

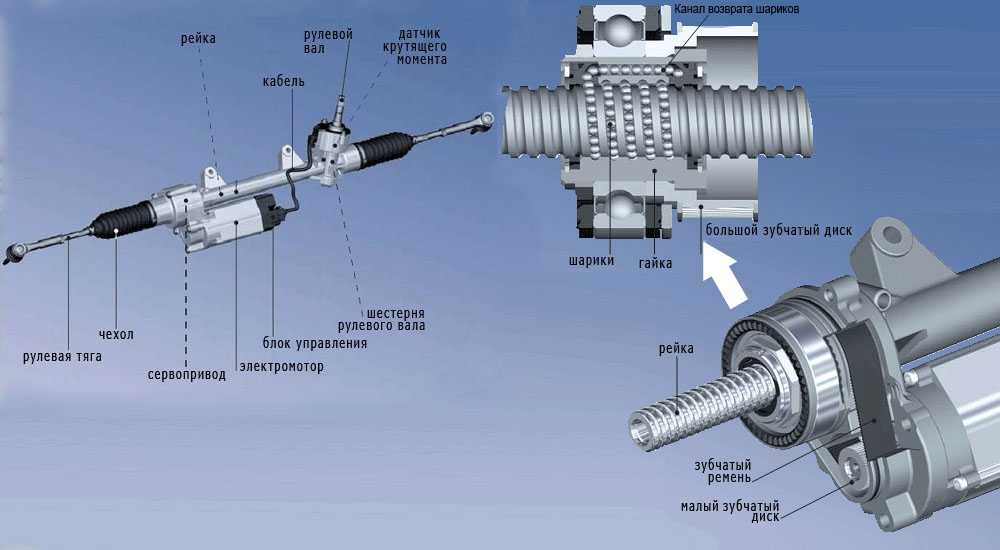

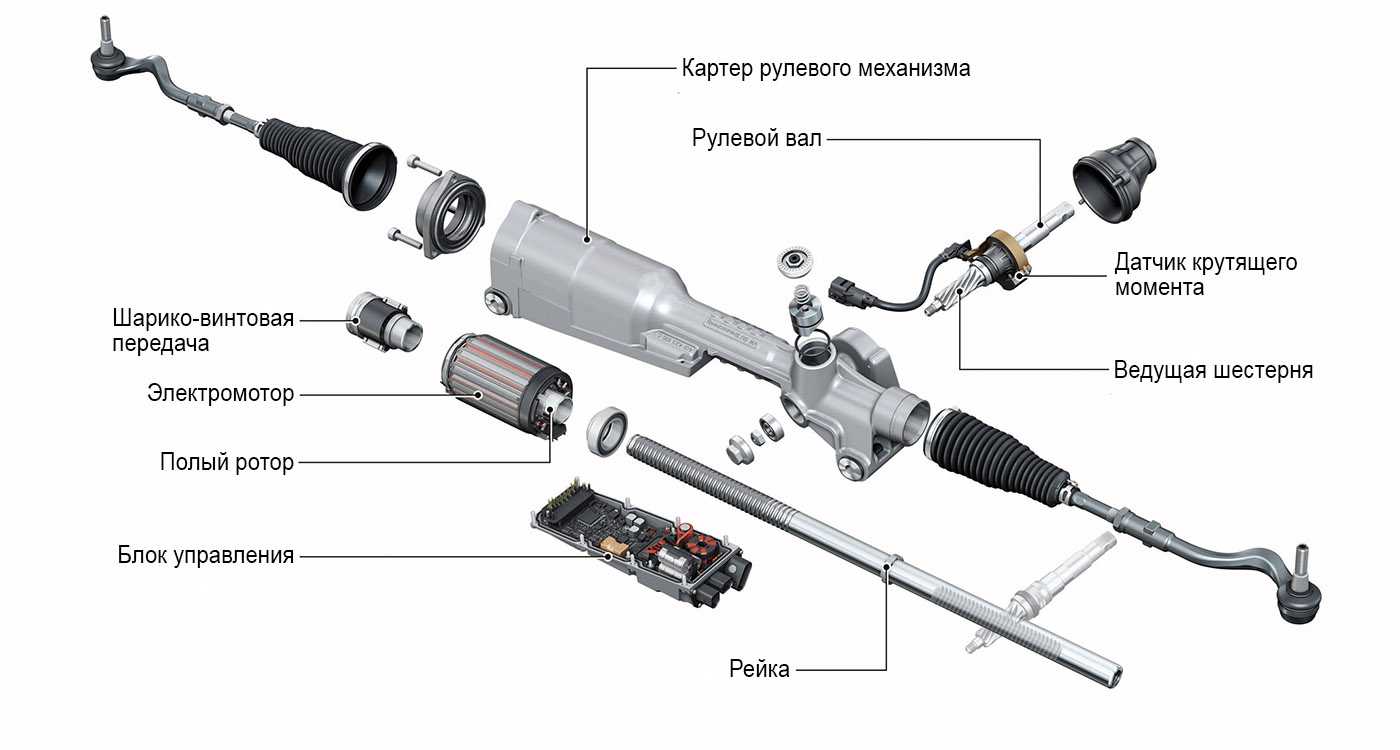

Шарико-винтовой ЭУР с ременной передачей

Принцип работы электроусилителя руля этого типа сводится к тому, что усилие, создаваемое электродвигателем, передается на гайку, установленную на рейку (посредством ременной передачи) или же напрямую, когда электромотор встроен в рулевую рейку. В результате гайка начинает вращаться, при этом она из-за конструкции корпуса не может смещаться в продольном направлении. Поэтому вращение гайки приводит к перемещению самой рейки, тем самым и создается дополнительное усилие на рулевом механизме.

ЭУР с шарико-винтовой передачей и встроенным электромотором

В каждом из указанных типов есть определенные достоинства и недостатки, которые сказываются на их распространенности на авто. К примеру, устройство, монтируемое на рулевую колонку отличается дешевизной, но при этом информативность работы у него невысокая. Что касается шарико-винтового ЭУР, то он считается лучшим по информативности, но очень сложный в обслуживании и дорогостоящий.

Как обыграть онлайн-казино на 368 548 рублей, используя дыру в алгоритме?Пошаговая инструкция

Привет! В интернете меня знают, как Джером Холден и я зарабатываю на тестировании алгоритмов всем известного казино Вулкан: ищу уязвимости в играх, делаю ставки и срываю куш.

Сейчас я собираю комьюнити для более глобального проекта, поэтому делюсь схемами бесплатно. Рассказываю все максимально подробно, ничего сложного нет, работать можно прямо с телефона, справятся даже девушки)). Можешь протестировать алгоритмы, заработать денег и решить — присоединиться к моей команде или нет.
Подробности тут
.

За три месяца я заработал на своих схемах 973 000 рублей:

Преимущества ЭУР перед ГУР

  1. Конструкция ЭУР более простая и требует меньше внимания со стороны обслуживания. В системе ГУР требуется раз в 1-2 года менять масло, и периодически проверять состояние насоса.
  2. ЭУР более компактный и не занимает места в моторном отсеке.
  3. ЭУР более экономичен и включается только при вращении руля. Насос ГУР работает постоянно, создавая дополнительную нагрузку на двигатель тем самым увеличивая расход топлива.
  4. В случае поломки ЭУР есть возможность доехать до СТО самостоятельно. При поломке ГУР придется вызывать эвакуатор, чтобы предотвратить поломку насоса ГУР.
  5. ЭУР проще настроить. Изменяя только программу ЭБУ возможно добиться различных режимов работы. Для ГУР потребуется установка дополнительных активных элементов в конструкцию.

Недостатки ЭУР в сравнении с ГУР

  1. Мощность ЭУР меньше, поэтому он устанавливается только на лёгкие автомобили. На тяжелых внедорожниках или грузовиках применяют ГУР.
  2. При тяжёлом режиме работы электродвигатель ЭУР может перегреваться и отключиться. Для восстановления его работы необходимо подождать охлаждения обмоток электродвигателя.
  3. ГУР в отличии от ЭУР смягчает удары, передающиеся на рулевое колесо при колес на неровности дороги.

Недостатки, ЭУР и ГУР в сравнении с рулевым управлением без усилителя

  1. При движении реакция водителя может быть недостаточной для своевременного обнаружения отказа системы усиления руля.

Для того, чтобы избавиться от постоянных штрафов с камер, многие наши читатели успешно используют

Сейчас практически не найти машину которая не оснащена тем или иным усилителем руля. Однако сейчас есть два больших класса, это гидравлическая система если сокращенно, то — «ГУР» и электрическая система – «ЭУР». Они могут одинаково устанавливаться на одну и ту же модель! Но какая из лучше? Какие есть преимущества одной перед другой? И что же выбрать, чтобы ходила очень долго и не ломалась. Будем сегодня разбираться. Плюс видео версия и голосование в конце, так что будет интересно …

В этой статье я не буду подробно рассказывать, как работает та или иная система, все же у меня уже уйма статей про это. МЫ с вами подумаем, какой вариант на данный момент проще, лучше, точнее и долговечнее.

Как это работает?

Гидроусилитель руля (ГУР)

Что такое гидроусилитель руля? Это — система, состоящая из трубопроводов высокого и низкого давления, в которых благодаря насосу циркулирует специальная жидкость. Для жидкости ГУР предусмотрен бачок, соединенный с насосом. Когда вы поворачиваете руль в системе гидроусилителя происходит целый ряд реакций. Жидкость подается в рулевой механизм через распределитель под высоким давлением. Нагнетаясь в гидроцилиндр, она создает давление на поршень, под воздействием которого тот смещается, снижая степень усилия прилагаемого водителем при повороте рулевого колеса. Во время движения по прямой траектории жидкость ГУР стекает из рулевого механизма в бачок системы.

Электроусилитель — это набор механизмов, среди которых главная роль отведена электромотору, кроме того в состав ЭУР входит электронный блок управления (ЭБУ), а также два датчика (датчик угла поворота и датчик крутящего момента). По сравнению с гидроусилителем, ЭУР устанавливается непосредственно на саму рулевую рейку или колонку, при этом передача крутящего момента осуществляется посредством торсионного вала, встроенного в систему рулевого управления. В то время как ГУР меняет усилие прилагаемое к рулю при помощи давления и жидкости, которая циркулирует в системе, электроусилитель осуществляет все при помощи тока. При повороте руля крутящее усилие передается рулевому механизму по торсионному валу. Датчик крутящего момента ЭУР «понимает» это действие и сообщает о нем в ЭБУ. Электронный блок анализирует полученные данные и определяет, сколько именно тока необходимо «дать» электромотору, чтобы вращение руля было легким и приятным. Следует отметить, что расчет усилия происходит в зависимости от скорости, с которой движется автомобиль, а также угла поворота руля. Когда водитель крутит рулем на месте во время парковки или других маневрах, привод электроусилителя нагружен максимально, поскольку необходимо обеспечить легкое вращение рулевого колеса в сложных условиях. Когда авто движется на высоких скоростях управление рулем становится более острым, так как электроусилитель значительно уменьшает силу крутящего момента, то есть меньше помогает водителю.

Теперь когда мы разобрались в принципах работы предлагаю выяснить, что лучше: ГУР или ЭУР, учитывая плюсы и минусы каждой из систем.

Преимущества ГУР

  1. Гидроусилитель рулевого управления имеет более громоздкие габариты, однако плюс в его относительно невысокой стоимости и менее затратном производстве. Это в свою очередь так или иначе сказывается на стоимости транспортного средства.
  2. Потенциал мощности. ГУРы сегодня устанавливают преимущественно на автомобили бюджетного класса, а также грузовые микроавтобусы и большие внедорожники. В случае с внедорожниками и микроавтобусами применение гидроуслителя руля можно объяснить тем, что эта система более мощная и способна выдержать большие нагрузки. Это, по сути, главное преимущество ГУР.
  3. Вышеупомянутая невысокая стоимость.

Недостатки ГУР

Что до недостатков, то их у гидроусилителя намного больше по сравнению с ЭУР:

  1. В автомобиле с ГУР не рекомендуется держать руль в крайнем положении дольше пяти секунд, так как это может привести к перегреву масла в системе и выхода гидроусилителя руля из строя.
  2. ГУР требует регулярного обслуживания, не реже чем раз в два года. Владелец автомобиля с такой системой постоянно обязан производить замену жидкости в системе, контролировать ее уровень, проверять привод, шланги и насос на предмет подтеканий и трещин.
  3. Третий недостаток — прямая зависимость от работы двигателя. Когда насос включается в работу, он так или иначе отбирает часть мощности у двигателя, а во время движения на высокой скорости по трассе это можно считать пустой тратой мощности, так как в данном случае ГУР практически не нужен.
  4. В гидроусилителе нельзя настроить режимы работы в зависимости от скорости движения и условий.
  5. Гидроусилитель хорошо выполняет свою работу на малых и средних скоростях, однако на высоких скоростях управление теряет «остроту» и водителю сложно выполнить резкий короткий маневр. Проще говоря, ГУР дольше реагирует из-за применения в нем дополнительных узлов, увеличивающих время отклика.

ГУР (гидравлическая система)

Именно с этого варианта стоит начать, потому как, она первая появилась на автомобилях и до сих пор не потеряла актуальности.

Принцип работы

: Очень прост, здесь основным рабочим телом является специальная жидкость зачастую это которая заливается в . Сама рулевая рейка представляет из себя полый цилиндр, в который ходит поршень, присоединенный к рулевому валу (если утрировать очень похоже на аптечный шприц). Специальный насос нагнетает давление масла в одну или другую сторону, и этот поршень начинает отклоняться в ту или другую сторону, соответственно помогая вам крутить руль. Масла в системе примерно около 0,5 – 1 литра, его нагнетает гоняет насос, который приводится в движение от коленчатого вала двигателя, то есть они соединены ременной передачей. Конечно же в системе присутствуют металлические и резиновые трубки, по которым собственно и качается рабочая жидкость.

Пару слов про ЭГУР

. Поэтому сейчас начинают появляться электрические гидроусилители руля. Что это значит? Отличий мало, но они существенные — здесь вместо ременного насоса используется электрический двигатель, то есть банально подается электричество и он качает масло в системе. Таким образом, отбирая намного меньше мощности и экономя до 0,5 – 0,7 литра на 100 км. НУ что же теперь пришло подумать над плюсами и минусами этого устройства

Плюсы ГУРА

  • Управляемость. Водитель имеет хорошую обратную связь с дорогой, по точности реагирования и отклику именно ГУР стоит на первом месте
  • Большие усилия. Такие усилители ставятся на многие ТЯЖЕЛЫЕ грузовые автомобили, все электро системы пока до этого не совсем адаптированы

  • Комфортно управлять, как при низкой, так и при высокой скорости движения
  • Сейчас появились устройства нового поколения, с электрическими насосами, которые не используют ременную передачу и экономят топливо
  • Нет сложных электронных датчиков, можно назвать эту систему аналоговой (исключение ЭГУР)
  • Надежность на достаточно высоком уровне, если следить и вовремя менять , то может проходить очень долго

В целом претензий на эту систему не так и много, работает она до сих пор стабильно, точно и что немаловажно может «крутить» тяжелые рейки грузовиков. Однако отрицательных моментов также хватает

Минусы ГУРА

  • Занимает довольно много места под капотом (трубки, насос, сама рейка) все это довольно таки громоздко
  • Имеет специальное масло, которое нужно менять через определенное количество километров, иначе возможна поломка. Потому как сальники могут быстрее изнашиваться

Если модель старая (ременная), то увеличивает расход топлива, до 10% (если сравнить с оппонентом). Потому что дополнительно создает нагрузку на двигатель (давление нагнетается благодаря, ременной передачи, которая идет от коленчатого вала, соответственно часть энергии двигателя расходуется на гидроусилитель). Даже на холостых оборотах

  • При низких температурах, нужно использовать аккуратнее, желательно его прогревать
  • Если потек, масло вытекло, то эксплуатировать автомобиль нельзя! Или очень ограниченный километраж. Иначе может сломаться сам насос, который нагнетает масло
  • Ремонт иногда, очень дорогой. Хотя делают практически все СТО, ничего особо сложного здесь нет

Как видите минусы этой системы также существенные, особенно отбор мощности и расход топлива. Ведь если у вас стоит малообъемный мотор – он и так «дохлый», а тут еще и гидроусилитель отбирает.

Принцип работы

Вся система включает в себя следящий привод, электродвижок, датчики момента и угла поворота руля, блок управления. В качестве опции может устанавливаться и датчик скорости поворота руля. В зависимости от конкретного типа авто, строение следящего привода может быть разным, но об этом расскажем чуть позже. Электродвигатель устанавливается современный, бесщеточный. Датчик момента являет собой базу всей системы. В рулевой вал монтируется торсион. Компоненты датчика ставятся на концах вала. Принцип его действия также может быть разнообразным.

Во время поворота руля происходит закручивание торсионного вала. И чем больше усиление, тем сильнее затягивается торсион. Вся эта информация передается через датчик крутящего момента в блок управления. Последний считывает и анализирует данные, сравнивает их с данными других датчиков и рассчитывает усилие, которое нужно приложить, дабы помочь водителю развернуть колеса. Электродвигатель получает команду и начинает действовать либо на рулевую рейку, либо на вал рулевой колонки.

Вывод

Из выше приведенной информации становится понятно, что ЭУР на ВАЗ 2110 имеет массу положительных показателей, которые и сделали его популярным. В процессе эксплуатации этот компонент не требует никакого вмешательства и дополнительных материалов.

Электрический усилитель руля не требует никакого обслуживания или регулировки. Он прекрасно показывает себя в морозных Российских условиях и его работа никак не изменяется в связи с этим.

Но наряду с этим у устройства есть и недостатки, хотя в случае ВАЗ 2110 это не бросается в глаза. Каждый водитель имеет возможность самостоятельно решать, какой усилитель ему больше подходит, тем более что установить электрический усилитель, можно самостоятельно.

Если есть желание сделать управление автомобилем ВАЗ 2110 безопасным и комфортным, то следует отдавать предпочтение именно электроусилителю.
