Что собой представляет автомобильный инжектор, как он работает и чем отличается от карбюратора

Форсунки

Через них производится выплеск порций топливной массы в коллекторное и цилиндровое отделения, причем открытие/закрытие клапана в течение секунды повторяется многократно.

По способу аппаратного управления и используемого количества деталей подразделяют на категории:

1. Дроссельный моновпрыск (TBI)— подача сырья для детонации осуществляется одной деталью. Подаваемая струя не синхронизируется со срабатыванием клапана впуска. Управляющие сигналы на форсуночное сообщение производятся из внутриколлекторного чипа. Принцип распространен на старых моторах 90-х годов выпуска.
2. Впрыск с распределением (MFI) — используется во всех современных автомобилях с бортовым компьютером. Передача горючего происходит комплектно: одна форсунка — один цилиндр. Форсунковый блок крепится поверх коллектора, а весь процесс синхронизируется с ЦБУ, согласно с тем, как работает система зажигания инжекторного двигателя. При сравнении сводных характеристик предшественников — КПД увеличен до 10%.

MFI-элементы по подаче струи бывают: электрогидравлические, электромагнитные, пьезоэлектрические. Они применяются при распределении впрыска:

• Одновременном (синхронное наполнение всех цилиндров);
• Попарно-параллельном — одна пара поршней принимает нижнее положение, другая — верхнее. Залив топлива и вывод продуктов сгорания производятся так же;
• Двухстадийном (фазовом)— передача горючего в камеры сгорания производится в две операции.
• Непосредственном — применяется в конструкциях моторов, подразумевающих сжигание сверхобедненного кислородом состава.

Как работает ДВС

Чтобы ясно понимать различие между двумя типами силовых устройств, необходимо предварительно коснуться того, как вообще работает ДВС. Существует несколько отличающихся типов, из которых самыми распространенными будут:

Принцип работы мотора лучше всего можно понять на примере бензинового двигателя. Самый популярный из них – четырехтактный. Это означает, что весь цикл преобразования энергии, образующейся при сгорании топлива, в механическую осуществляется за четыре такта. Устройство двигателя таково, что последовательность выполнения тактов следующая:

• впуск – заполнение цилиндров топливом:
• сжатие – подготовка топлива к сгоранию;
• рабочий ход – преобразование энергии сгорания в механическую;
• выпуск – удаление продуктов сгорания топлива.

Для обеспечения работы двигателя у каждого из них своя задача. Во время первого такта поршень опускается из верхнего положения до крайнего нижнего, открывается клапан (впускной) и цилиндр начинает заполняться топливно-воздушной смесью. Во втором такте клапана закрыты, а движение поршня происходит от нижнего положения к верхнему, смесь в цилиндре сжимается. Когда он доходит до верхнего положения, на свече проскакивает искра и поджигается смесь.

При ее сгорании образуется повышенное давление, которое заставляет двигаться поршень от верхнего положения к нижнему. После его достижения под действием инерции вращения коленвала поршень начинает двигаться опять вверх, при этом срабатывает выпускной клапан, продукты сгорания топлива выводятся наружу из цилиндра. Когда поршень дойдет до верхнего положения, закрывается выпускной, но зато открывается впускной клапан и весь цикл работы повторяется.

Все описанное выше можно увидеть на видео » alt=»»>

В чём особенности устройства?

Изучение конструкции позволит подробнее разобраться, как работает инжекторный двигатель. Компоненты, характерные для этого типа:

• Блок электронного управления (ЭБУ);
• Регулятор давления;
• Форсунки;
• Бензонасос;
• Датчики.

Взаимодействие перечисленного: датчики получают данные о состоянии механики или процессах, их обрабатывает процессор и передает управляющие команды. Форсункам выделяется ограниченный заряд, который их открывает. Результат — смесь из топливного отдела попадает в отсек впускного коллектора.

Чтобы схема этого процесса стала более понятной, проведем краткий экскурс по устройству некоторых узлов, из которых состоит двигатель инжектор.

Датчики инжекторного двигателя

Все элементы можно поделить на исполнительные и датчики.

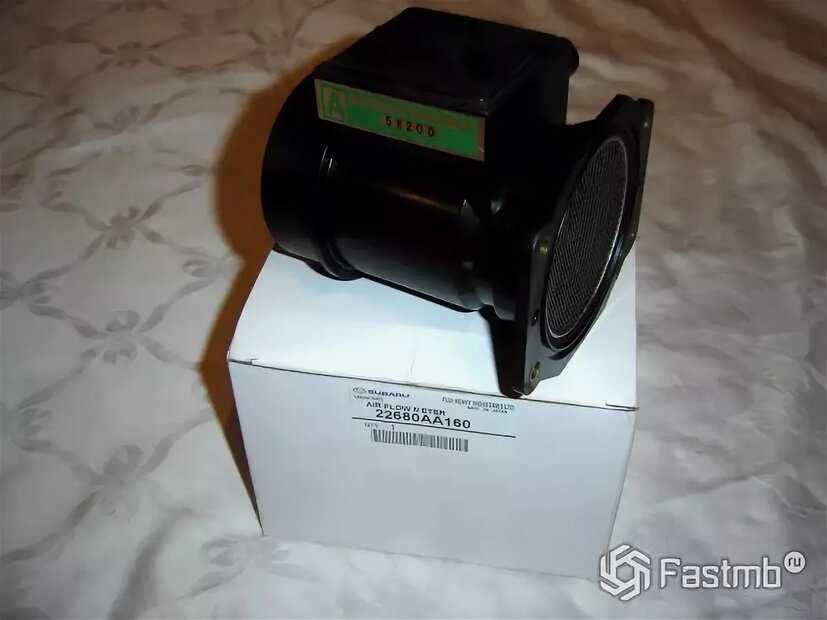

Датчик массового расхода воздуха (ДМРВ)

Этот элемент устанавливается перед воздушным фильтром, прямо на входе. В основе его работы лежит принцип разницы показаний. Так, через две платиновые нити проходит электричество. В зависимости от температуры их сопротивление меняется. Одна из нитей надежно укрыта от потока воздуха, что делает ее сопротивление неизменным. Вторая же охлаждается потоком, и на основании разницы величин, по тем же таблицам, о которых сказано выше, ЭБУ рассчитывает количество воздуха.

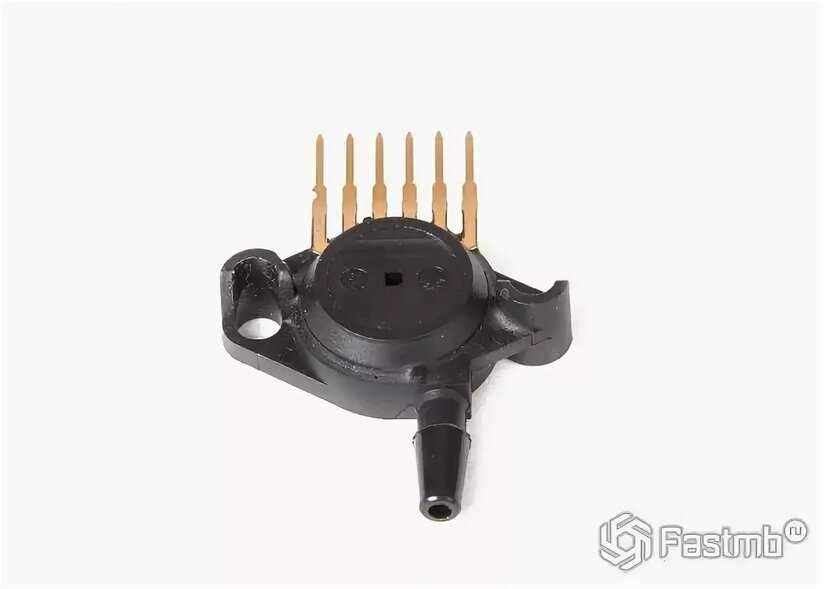

Датчик абсолютного давлении и температуры двигателя (ДАД)

Он используется либо в качестве альтернативы, либо вместе с вышеописанным для более высокой точности снятия показаний. Если вкратце, в нем имеется две камеры, одна из которых герметична и имеет внутри абсолютный вакуум. Вторая же камера подсоединяется к впускному коллектору, где создается разрежение во время такта впуска. Между этими камерами имеется диафрагма, а так же пьезоэлементы. Они вырабатывают напряжение при движении диафрагмы. Далее сигнал идет на ЭБУ.

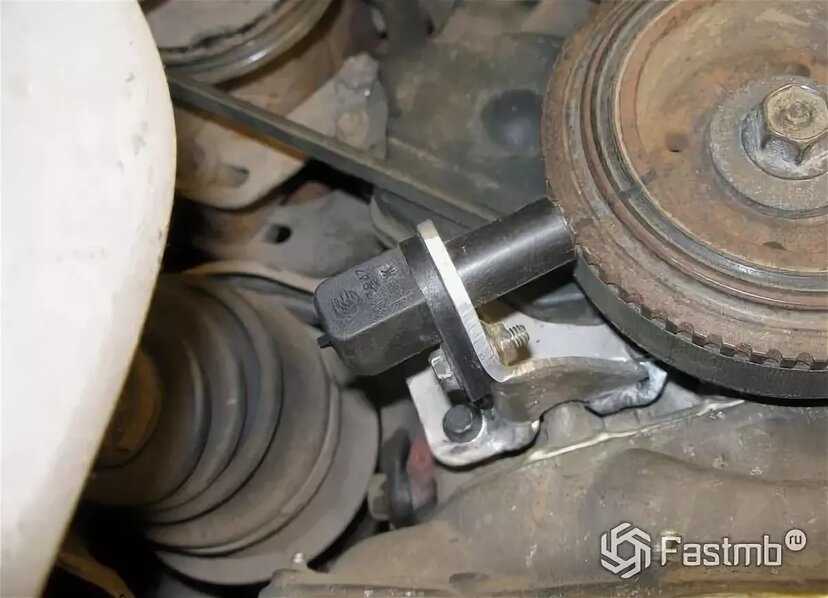

Датчик положения коленчатого вала (ДПКВ)

Если посмотреть на шкив коленвала инжекторного двигателя, то можно рассмотреть на нем гребенку. Она магнитная. По всему периметру установлены зубцы. Всего их должно быть 60 штук, через каждые 6 градусов. Но двух из них нет, они нужны для синхронизации. Датчик положение коленчатого вала имеет в своем составе намагниченный стальной сердечный, а так же медную обмотку. При прохождении зубцов в обмотке возникает индукционный ток, напряжение которого зависит от скорости вращения шкива.

Датчик фаз (ДФ)

Не все двигатели им оснащались раньше, но сейчас его можно встретить практически везде. Он работает по принципу датчика Холла, то есть имеет диск с катушкой, а так же прорезь. Как только прорезь попадает на датчик, выходное напряжение на нем нулевое. Этот момент означает верхнюю мертвую точку такта сжатия первого цилиндра. Нужно это для того, чтобы ЭБУ мог генерировать напряжение для зажигания в нужном цилиндре, а так же контролировать такты. Чтобы, например, форсунка не открылась во время рабочего хода.

Датчик детонации

Он устанавливается на блоке цилиндров инжекторного двигателя. Как только в двигателе возникает детонация, по блоку передается вибрация. Датчик представляет собой пьезоэлемент, который генерирует напряжение, чем сильнее вибрации, тем выше напряжение. Соответственно, ЭБУ на основании его показаний корректирует момент зажигания. Но об этом позже.

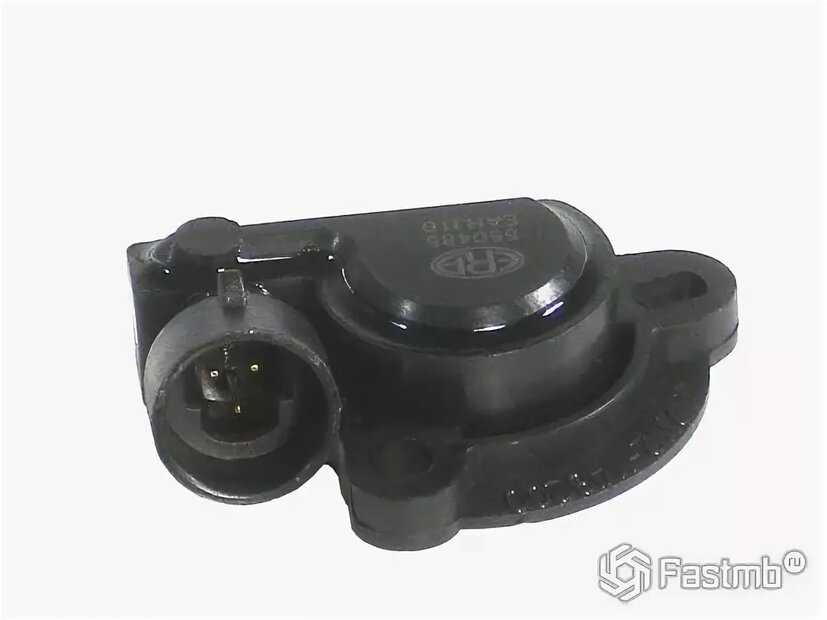

Датчик положения дроссельной заслонки (ДПДЗ)

По сути своей, это обычный потенциометр. Опорное напряжение на нем, как правило, составляет 5 вольт. Так вот, в зависимости от того, на какой угол отклоняется дроссельная заслонка, меняется напряжение на контрольном выводе. Все просто.

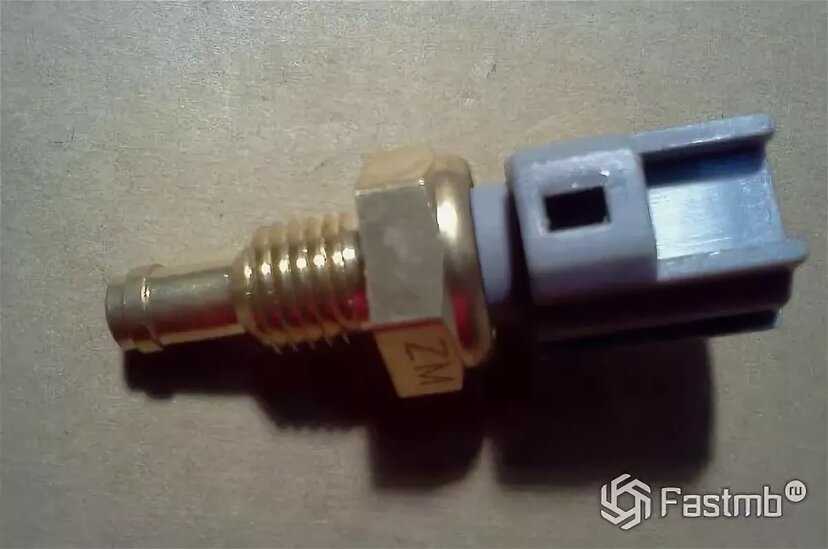

Датчик температуры охлаждающей жидкости (ДТОЖ)

Этот датчик нужен для определения температуры двигателя. Если на карбюраторном двигателе он нужен просто для включения и выключения электровентилятора, то здесь он представляет собой более сложное устройство. Это термосопротивление, величина которого меняется в зависимости от температуры. Соответственно, меняется и напряжение, при прохождении через него.

Датчик кислорода

Он устанавливается в выхлопной системе, существуют системы с двумя датчиками. Его задача – отслеживать количество свободного кислорода в выхлопных газах. Например, если его слишком много, то это значит, что смесь вся не сгорает, а значит, надо обогатить. Если же кислорода меньше, чем значится в нормативных таблицах ЭБУ, то ее надо обеднить.

Типы инжекторных форсунок

Инжекторные форсунки различаются по способам впрыска:

1. Электромагнитная;
2. Электрогидравлическая;
3. Пьезоэлектрическая.

Электромагнитная форсунка – довольно проста и ставится на бензиновые моторы (в большинстве случаев). Ею оснащают и двигатели с непосредственным впрыском. Ее главными составными частями являются оснащенный иглой электромагнитный клапан, а также сопло. В процессе функционирования на обмотку клапана подается электрический разряд. Частотой его подачи ведает специальный электронный блок управления. В ходе процесса происходит образование электромагнитного поля. Оно втягивает иглу, освобождает сопло и происходит впрыск, причем делается это одновременно со сжиманием пружины, которая разжимается после исчезновения электромагнитного поля и возвращает иглу в исходное положение.

Электрогидравлическая форсунка – применяется на дизельных моторах (в том числе с системой Common Rail). Основные элементы данной форсунки – это камера управления, дроссели (впускной и сливной) и электромагнитный клапан. Работают они благодаря разнице в давлении солярки на форсунку и поршень: иглу форсунки топливо прижимает к седлу, тогда как электромагнитный клапан закрыт (обесточен).

Когда блок управления открывает клапан, открывается и дроссель (сливной). Далее происходит заполнение топливной магистрали соляркой, вытекающей через дроссель. При этом начинает уменьшаться давление дизтоплива на поршень, тогда как на игле оно остается прежним. Из-за этого игла приподнимается и осуществляется впрыск.

Пьезоэлектрическая форсунка – это наиболее совершенный (в техническом отношении) вариант. Как правило, ею оснащают дизельные движки. У нее немало достоинств, среди которых скорость работы (по сравнению электромагнитным устройством она быстрее в 4 раза), а также предельно точная и выверенная дозировка. В данном случае применяется пьезокристалл, который изменяет свою длину под напряжением. Это устройство состоит из толкателя, пьезоэлемента, клапана и иглы.

Принцип работы схож с электрогидравлической форсункой. Здесь также применена схема с разницей в давлении топлива. Электрический ток удлиняет пьезоэлемент, который давит на толкатель. В результате переключающий клапан открывается, и топливо вливается в магистраль. Давление на иглу уменьшается, и она отходит вверх, производя впрыск.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ (на примере электронной системы распределенного впрыска)

В современных впрысковых двигателях для каждого цилиндра предусмотрена индивидуальная форсунка. Все форсунки соединяются с топливной рампой, где топливо находится под давлением, которое создает электробензонасос. Количество впрыскиваемого топлива зависит от продолжительности открытия форсунки. Момент открытия регулирует электронный блок управления (контроллер) на основании обрабатываемых им данных от различных датчиков.

Датчик массового расхода воздуха служит для расчета циклового наполнения цилиндров. Измеряется массовый расход воздуха, который потом пересчитывается программой в цилиндровое цикловое наполнение. При аварии датчика его показания игнорируются, расчет идет по аварийным таблицам.

Датчик положения дроссельной заслонки служит для расчета фактора нагрузки на двигатель и его изменения в зависимости от угла открытия дроссельной заслонки, оборотов двигателя и циклового наполнения.

Датчик температуры охлаждающей жидкости служит для определения коррекции топливоподачи и зажигания по температуре и для управления электровентилятором. При аварии датчика его показания игнорируются, температура берется из таблицы в зависимости от времени работы двигателя.

Датчик положения коленчатого вала служит для общей синхронизации системы, расчета оборотов двигателя и положения коленвала в определенные моменты времени. ДПКВ — полярный датчик. При неправильном включении двигатель заводится не будет. При аварии датчика работа системы невозможна. Это единственный «жизненно важный» в системе датчик, при котором движение автомобиля невозможно. Аварии всех остальных датчиков позволяют своим ходом добраться до автосервиса.

Датчик кислорода предназначен для определения концентрации кислорода в отработавших газах. Информация, которую выдает датчик, используется электронным блоком управления для корректировки количества подаваемого топлива. Датчик кислорода используется только в системах с каталитическим нейтрализатором под нормы токсичности Евро-2 и Евро-3 (в Евро-3 используется два датчика кислорода- до катализатора и после него).

Датчик детонации служит для контроля за детонацией. При обнаружении последней ЭБУ включает алгоритм гашения детонации, оперативно корректируя угол опережения зажигания.

Здесь перечислены только некоторые основные датчики, необходимые для работы системы. Комплектации датчиков на различных автомобилях зависят от системы впрыска, от норм токсичности и пр.

Про результатам опроса определенных в программе датчиков, программа ЭБУ осуществляет управление исполнительными механизмами, к которым относятся: форсунки, бензонасос, модуль зажигания, регулятор холостого хода, клапан адсорбера системы улавливания паров бензина, вентилятор системы охлаждения и др. (все опять же зависит от конкретной модели)

Из всего перечисленного, возможно, не все знают, что такое адсорбер. Адсорбер является элементом замкнутой цепи рециркуляции паров бензина. Нормами Евро-2 запрещен контакт вентиляции бензобака с атмосферой, пары бензина должны собираться (адсорбироваться) и при продувке посылаться в цилиндры на дожиг. На неработающем двигателе пары бензина попадают в адсорбер из бака и впускного коллектора, где происходит их поглощение. При запуске двигателя адсорбер по команде ЭБУ продувается потоком воздуха, всасываемого двигателем, пары увлекаются этим потоком и дожигаются в камере сгорания.

Устройство и принцип работы карбюратора

Схема работы карбюратора

На рисунке представлена максимально упрощенная схема карбюратора. Тем не менее, с её помощью вполне можно понять, как осуществляется подача топливовоздушной смеси в цилиндры. Кратко опишем, как работает такое устройство. Карбюратор крепится на впускном коллекторе (нижняя плоскость), сверху устанавливается воздушный фильтр (верхняя плоскость). Подача бензина топливным насосом осуществляется через входное отверстие 1. Для поддержания необходимого уровня топлива в поплавковой камере карбюратора 11 входное отверстие оборудовано игольчатым клапаном 2. По достижении определённого уровня поплавок поднимается и через небольшой рычажок надавливает на клапан, перекрывая его. Топливо и воздух под действием разрежения, создаваемого поршнем при его движении вниз (при открытом впускном клапане цилиндра) устремляются через впускной коллектор в цилиндр двигателя. Для улучшения смешивания топлива с воздухом и для придания большей плотности смеси сечение камеры в нижней части карбюратора имеет вид конуса – это простейший диффузор. Подача топливной смеси регулируется дроссельной заслонкой 7, ось которой связана (при помощи тяг или тросика) с педалью «газа», а количество воздуха в горючей смеси регулируется датчиком дроссельной заслонки. Количество бензина, поступающего из поплавковой камеры, определяется диаметром топливного жиклёра 9. Для запуска холодного мотора требуется более богатая смесь, то есть соотношение смеси воздух/бензин должно иметь меньшее значение. Для этого в верхней части карбюратора установлена воздушная заслонка 5. При её закрытии (с небольшим зазором) количество воздуха, участвующего в образовании горючей смеси, значительно ограничивается, и она становится обогащённой, что облегчает пуск двигателя. После того, как двигатель прогреется, воздушная заслонка открывается. Манипулирование производится вручную – специальным тросиком, рукоятка которого установлена в салоне авто.

Карбюраторы «Солекс»

Схема работы карбюратора «Солекс»

В отличие от простейшего, карбюраторы, устанавливаемые на автомобили, имеют более сложную конструкцию. Рассмотрим, опять же, лишь в общих чертах, устройство карбюраторов семейства «Солекс», которыми оснащались ВАЗ 2108 – 99, ВАЗ 21213 «Тайга»(представляющая собой обновленную «Ниву» ВАЗ 2121), первые модели ВАЗ 2110. Фотографии сверху демонстрируют внешний вид, ниже расположено изображение, которое не является рисунком узла в разрезе, а представляет схематический рисунок, то есть некоторым образом развёртку. Карбюратор, в отличие от простейшего, имеет ряд деталей, способствующих подаче топливной смеси для реального двигателя в различных режимах работы. Устройство имеет уже две камеры (l и ll), каждая с дроссельной заслонкой, причём воздушной заслонкой оснащена лишь первая камера. Вторая камера начинает работать после того, как первая откроется наполовину, то есть при движении на высоких оборотах. Кроме того, устройство оборудовано системой холостого хода, штуцером для шланга, по которому излишки топлива стекают в бак. В отличие от схематичного, карбюратор имеет также:

• не только топливные (39 и 29), но и воздушные жиклёры (14 и 7);
• регулируемую систему холостого хода;
• систему управления воздушной заслонкой. То есть заслонка закрывается и открывается вручную, посредством тросика, но её положение подстраивается диафрагмой 3 пускового устройства;
• ускорительный насос – для обогащения смеси при разгоне путём впрыскивания дополнительной порции в камеры. Его диафрагму 42 приводит в движение рычаг 42. Бензин по каналам подаётся к распылителю 11.

Впрочем, подробное описание сейчас совершенно излишне. Цель материала – показать различия между инжектором и карбюратором. Из того, что сказано выше, можно сделать следующие заключения:

1. Для подачи смеси используется разрежение, создаваемое поршнями двигателя, состав её определяется диаметром отверстий жиклёров.
2. Все исполнительные механизмы, включая топливный насос, имеют механический привод, за исключением электромагнитного клапана принудительного холостого хода 5.

Итог сравнения

Инжекторный двигатель отличен от карбюраторного принципом действия: в случае инжектора топливо впрыскивается с помощью форсунок в камеру сгорания, в карбюраторе – его засасывает в цилиндр.

Помимо этого, отличие заключается в:

• экологичности;
• стоимости ремонта и обслуживания;
• экономичности;
• чувствительности к топливу и температуре окружающей среды;

По сравнению с карбюратором, инжектор более экологичен и экономичен, в силу того что требует меньшее количество топлива, не загрязняя воздуха токсичными газами. Разнится также периодичность системных поломок: инжектор способен прослужить дольше, но его простая диагностика обойдется дороже частого ремонтирования карбюратора. Совершенно разной является реакция двух систем на климат: карбюратор зимой безоговорочно замерзает, а инжектору холод абсолютно не страшен.

Несомненно, качество топлива должно соответствовать используемому типу двигателя. В карбюраторном есть возможность использования некачественного топлива, что в инжекторном просто недопустимо. Для долгой и верной службы ему необходимо исключительно высококачественное топливо.
