Особенности и предназначение насоса низкого давления

Смазка ТНВД

ТНВД и регулятор лучше всего соединить с системой смазки двигателя, т.к. при этой форме смазки ТНВД остается необслуживаемым. Фильтрованное моторное масло подается к ТНВД и регулятору через нагнетательную магистраль и входной канал через отверстие роликового толкателя или с помощью специального клапана подачи масла. В случае ТНВД с основанием или рамой, возврат смазочного масла к двигателю осуществляется через возвратную магистраль (b).

В случае фланцевого крепления возврат смазочного масла может происходить через подшипник кулачкового вала (а) или через специальные каналы. Перед первым включением ТНВД и регулятора, они должны быть заполнены тем же самым маслом, что и двигатель. В случае ТНВД без прямого соединения с масляной системой двигателя, масло вливается внутрь через крышку после снятия колпачка для удаления воздуха или фильтра. Уровень масла в насосе проверяется путем снятия винта уровня масла на регуляторе в интервалы времени, предписанные заводом-изготовителем двигателя для замены в нем масла. Избыточное масло (увеличение количества за счет утечки масла из системы смазки) нужно слить, а если масла не хватает, то долить свежего масла. Когда ТНВД снимается или когда двигатель подвергается серьезному ремонту, то смазочное масло нужно заменить. Для проверки уровня масла, ТНВД и регуляторы с отдельной подачей масла, снабжены своим собственным щупом.

Назначение

Топливные насосы предназначены для подачи в цилиндры дизеля под определенным давлением и в определенный момент цикла, точно отмеренных порций топлива, соответствующих данной нагрузке приложенной к коленчатому валу. По способу впрыска различают топливные насосы непосредственного действия и с аккумуляторным впрыском.

В топливном насосе непосредственного действия осуществляется механический привод плунжера, а процессы нагнетания и впрыска протекают одновременно. В каждый цилиндр секция топливного насоса подает необходимую порцию топлива. Требуемое давление распыления создается движением плунжера насоса.

У топливного насоса с аккумуляторным впрыском привод рабочего плунжера осуществляется за счет сил давления сжатых газов в цилиндре двигателя или с помощью специальных пружин. На мощных тихоходных дизелях применяют аккумуляторные топливные насосы с гидравлическими аккумуляторами.

В системах с гидравлическими аккумуляторами процессы нагнетания и впрыска протекают раздельно. Предварительно топливо под высоким давлением нагнетается насосом в аккумулятор, из которого поступает к форсункам. Эта система обеспечивает качественное распыление и смесеобразование в широком диапазоне нагрузок дизеля, но из-за сложности конструкций такой насос широкого распространения не получил. Современные дизели используют технологию с управлением электромагнитными клапанами форсунок от микропроцессорного устройства (такое сочетание называется «common rail»).

ТНВД системы Common Rail

Несколько иной тип насосов высокого давления применяется в топливной системе Common Rail. На конструкции ТНВД здесь сказываются особенности работы самой системы.

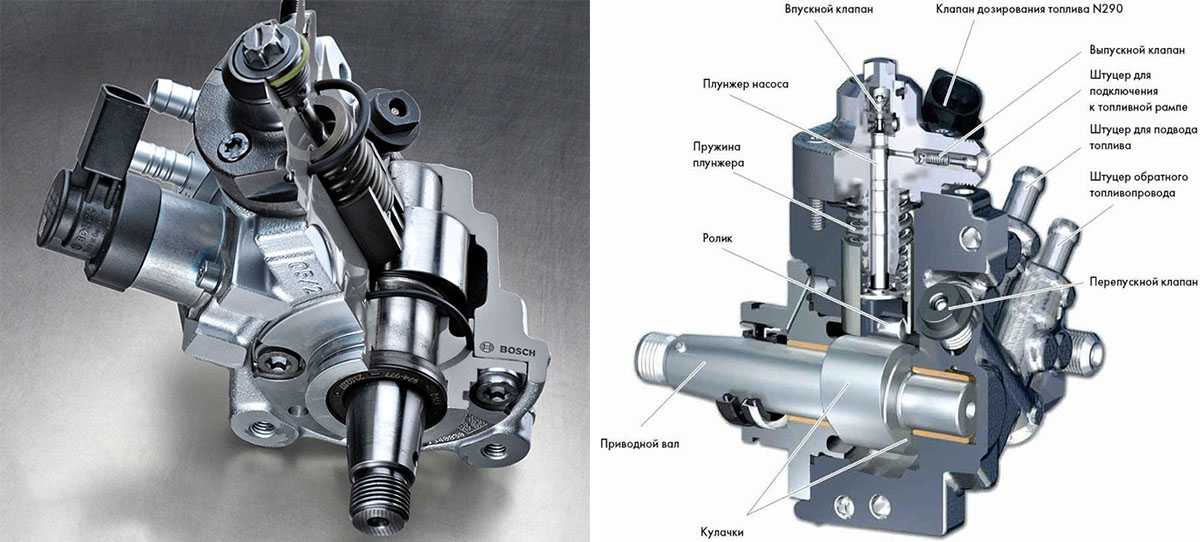

Одноплунжерный ТНВД Common Rail

В этой системе впрыск контролируется и управляется ЭБУ, поэтому дозировка и момент впрыска топлива в задачу насоса не входят. У него только одна функция – нагнетать топливо в рампу (аккумулятор).

Поэтому конструкция ТНВД сильно упрощена. По сути, насос состоит только из вала, плунжерных пар (от 1 до 3) и клапанов – впускных и нагнетательных. Регуляторы здесь отсутствуют за ненадобностью.

Двухплунжерный насос высокого давления

Здесь все просто – вал вращается от привода и плунжеры постоянно нагнетают топливо в рампу. Это и все, что требуется от ТНВД.

Проблема старых квартир

В старых квартирах трубы имеют небольшое поперечное сечение. Кроме этого, некоторые проблемы системы трубопровода также приводят к снижению давления. Именно поэтому выходом из сложившейся ситуации становится установка подкачивающего насоса, так как замена трубопроводов в большинстве случаев невозможна или обходится намного дороже.

  1. В продаже встречается просто огромное количество различных моделей подкачивающих насосов.
  2. Встречаются промышленные варианты исполнения, которые могут устанавливаться в помещениях производственного типа.
  3. Современная насосная станция предусматривает наличие бака. Он существенно повышает эффективность системы.

Стоит учитывать, что конструкция водяных станций существенно отличается от конструкции топливных насосов.

Основной рабочий узел

Состоит эта пара из двух частей – поршня (он же плунжер) и гильзы (втулки). Поскольку в узле создается высокое давление, то утечки между составными элементами не допускаются. Поэтому рабочие поверхности поршня и гильзы имеют высокую степень обработки, поэтому не редко пару называют прецизионной.

Суть работы пары построена на возвратно-поступательном перемещении плунжера внутри втулки. При этом посредством каналов или клапанов обеспечивается попадание топлива в надплунжерную полость и отвод его после сжатия.

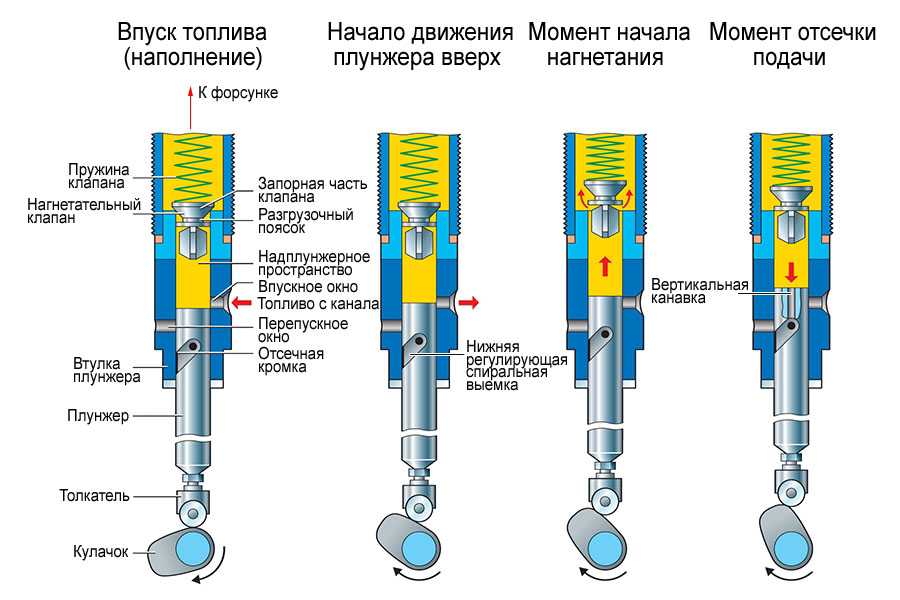

Работа плунжерной пары

Работает все так: при перемещении поршня вниз открывается канал или клапан подачи (зависит от устройства ТНВД), и топливо закачивается в полость. При передвижении вверх подача прекращается (канал или клапан закрывается) и плунжер начинает сжимать дизтопливо. При достижении определенного значения давления открывается нагнетательный клапан и дизтопливо (уже находящееся в сжатом состоянии) выходит в магистраль, ведущую к форсункам.

В общем, работа самой плунжерной пары очень проста, но существует множество нюансов и особенностей, в том числе и конструктивных, которые влияют на функционирование этого узла. Поэтому принцип работы ТНВД следует рассматривать отдельно по каждому из указанных видов.

Устройство топливных насосов

Несмотря на многолетнюю практику автомобилестроения, конструкторы применяют различные конструкции механизмов нагнетания энергоносителя. Ответ на такие вопросы как ТНВД (топливный насос высокого давления), что это такое и какие функции выполняет, кроется в устройстве агрегатов.

В классификации основных узлов систем впрыска топлива различают следующие модификации:

  • Вакуумные механизмы. Созданы на базе механических устройств, привод заменен на электрический;
  • Плунжерные модели. Редкие по конструкции, чаще всего это топливные насосы с форсунками высокого давления для дизельных двигателей;
  • Использование центробежной силы активно используется в одноименных элементах, обладающих внушительным эксплуатационным ресурсом;
  • Роликовые и шестеренчатые устройства нагнетают бензин и другое топливо за счет разрежения подвижных элементов. Отличаются устойчивыми показателями снабжения.

Механические топливные насосы

До появления моделей с электрическим приводом нового поколения эти модификации оставались основными для снабжения карбюраторных двигателей. Приводимые в движение через эксцентриковые кулачки распределительного вала обеспечивали ожидаемую точность впрыска по дозировке и временным интервалам. Альтернативные модели механических бензонасосов получали импульс от масляного насоса.

Комплектация устройства следующая:

  • Толкатель с кулачком привода и рычагом;
  • Возвратная пружина толкателя;
  • Мембрана подвижного привода на штоке;
  • Система клапанов всасывания и нагнетания;
  • Фильтрующий элемент;
  • Корпусная часть.

Основной принцип работы топливного механического насоса строится на базе системы, обеспечивающей создание разрежения и последующий контроль давления. Из недостатков – необходимость задания настроек (калибровки), частичная потеря мощности двигателя. Вторая проблема впоследствии была решена за счет перераспределения нагрузки с распределительного вала мотора на масляный насос.

Как проверить работу механического топливного насоса

От исправности этой детали зависит равномерность движения автомобиля. При полном выходе из строя насоса машина попросту не заведется или старт двигателя будет происходить с трудом. Обнаружить неисправность можно на холостом ходу, когда проявляются так называемые «плавающие обороты. Также выход из строя механического топливного насоса вызывают ощутимую потерю динамики.

Учитывая, что нагнетатель представляет собой сложное устройство, проверка исправности осуществляется по следующим направлениям:

  • Напряжение на клеммах насоса;
  • Предохранитель;
  • Нормативное давление в рампе.

Если по внешним признакам не удается выявить неисправность, поломка произошла внутри сборки. В этом случае чаще всего рекомендуется полная замена агрегата.

Насосы для подачи топлива с электрическим приводом

Основным предназначением систем с импульсным управлением является обеспечение рабочего цикла двигателей с распределенным впрыском топлива. Вопрос о том, что такое электрический бензонасос, достаточно обширный, поскольку для распределения жидкостной рабочей среды используется практически весь арсенал технологий. Вакуумные, роликовые и даже вихревые устройства, каждые из таких механизмов подбирается под тип непосредственно конструктором автомобиля.

Как проверить работоспособность электрического насоса

Причины выхода из строя генератора давления топливной системы аналогичным симптомам для механических устройств. Потеря динамики, прерывистое движение, — износ бензонасоса выявляется по принципу работы. На первых этапах сервиса производится замена фильтра, проверка работоспособности предохранителя. Также в ходе опроса автовладельца может быть выявлена привычка ездить с малым количеством топлива, в результате чего агрегат работает «на сухую», подвергаясь повышенному износу.

Типовые характеристики

В зависимости от конструктивных особенностей, насосные системы подразделяются на магистральный, рядный и распределительный виды. Первый вариант отличается нагнетанием дизельного топлива только в аккумуляторную батарею. В рядных системах подача топлива на цилиндры осуществляется при помощи плунжерных пар. В распределительных конструкциях одной плунжерной парой выполняется не только нагнетание, но и максимально равномерное распределение топливной смеси по всем цилиндрам.

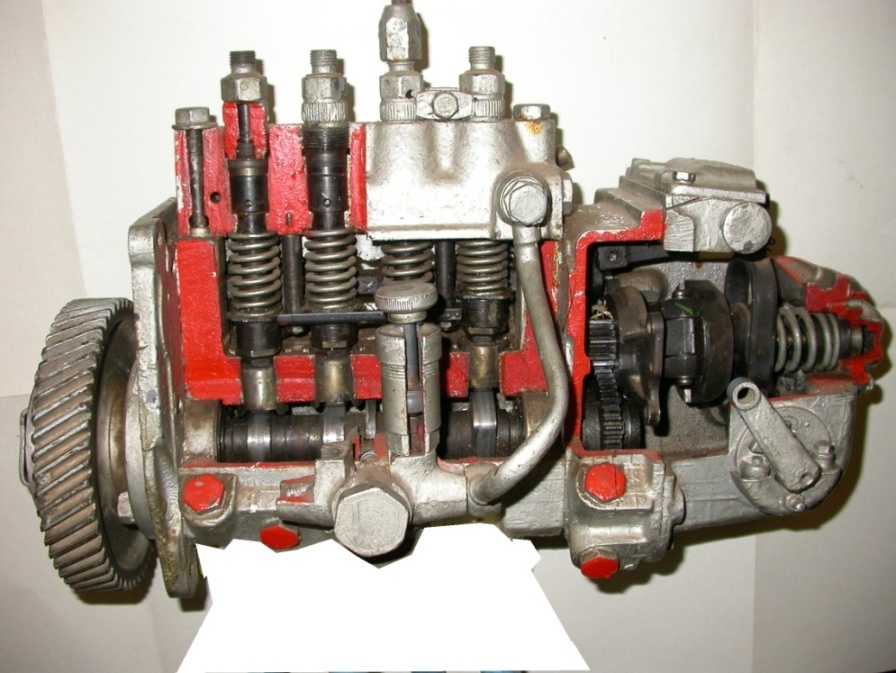

Рядные ТНВД

В системах такого типа общее количество цилиндров соответствует количеству плунжерных пар, вмонтированных в насосный корпус. Рядное устройство отличается также наличием специальных каналов, отводящих и подводящих дизельное топливо.

Коленный вал силового агрегата приводит в действие кулачковый вал, двигающий толкатель плунжера. В результате этого последовательно открываются отверстия впуска и выпуска, а внутри образуется определённый уровень давления, позволяющий клапану нагнетать топливо в форсунку. Регулирование процесса осуществляется как механическим, так и электронным способом.

ТНВД распределительного типа

Распределительные устройства отличаются от рядных систем обслуживанием всех цилиндров одной плунжерной парой, меньшими габаритами и массой, более равномерной подачей топлива. К недостаткам можно отнести недостаточную долговечность, поэтому данный вид насосов чаще всего устанавливается на легковых автомобилях. Разными производителями сегодня выпускается несколько модификаций, имеющих отличия. В моделях, имеющих торцевой кулачковый привод, основным элементом является плунжер-распределитель топлива по цилиндрам.

Регулировка объёма подачи топлива с кулачковым приводом осуществляется механическим или электронным способом, но второй вариант является более предпочтительным, оснащённым специальным электромагнитным клапаном. Роторные насосы эффективно распределяют топливо распределительной головкой и двумя плунжерами, располагающимися на распредвале. При этом плунжерами обегается через ролики кулачковая обойма, а при движении навстречу друг к другу наблюдается рост давления и подача топлива по каналам на форсунки всех цилиндров.

Магистральные насосы

Топливные насосы магистрального типа нагнетают дизельное топливо к рампе. В данном случае показатели давления являются значительными. Максимальное количество плунжеров в таких конструкциях – три элемента. При вращении кулачкового вала происходит понижение плунжера возвратной пружиной.

В условиях компрессионной камеры отмечается повышение объёма и уменьшение уровня давления. В процессе разряжения открывается впускной клапан, и топливо поступает внутрь камеры. Закрытие впускного клапана при необходимом давлении вызывает подачу топлива на магистраль или рампу. В стандартных условиях клапан открыт, но при получении сигнала с блока поступление топлива начинает регулироваться.

Устройство топливных насосов

В зависимости от типа привода насосы для подачи топлива разделяются на две большие группы: механические и электрические. Первые используются только в карбюраторных двигателях, а также в качестве подкачивающих насосов в дизельных двигателях. Вторые применяются и для бензиновых, и для дизельных моторов.

Механические топливные насосы


Устройство механического топливного насоса

Механический насос располагается на двигателе и приводится в движение специальным эксцентриком. Конструктивно он состоит из следующих элементов:

  • корпус;
  • диафрагма;
  • толкатель;
  • шток;
  • возвратная пружина;
  • клапаны на всасывающем и нагнетательном каналах;
  • фильтр;
  • эксцентрик.

В автомобилях, оснащенных задним приводом, эксцентрик находится на валу привода , а в авто с передним приводом он размещается на распределительном валу двигателя. Перемещение диафрагмы в таком насосе и обеспечивает движение топлива. Когда диафрагма находится в нижней точке, в рабочей камере возникает разрежение, и последняя заполняется жидкостью. Когда диафрагма перемещается в верхнее положение, происходит выталкивание топлива в нагнетательный трубопровод. Клапаны при этом препятствуют обратному ходу топлива.

Для дизельных двигателей такие системы часто используются как насосы низкого давления. Они выполняют функцию подкачивания топлива и располагаются рядом с насосами высокого давления (). С практической стороны это позволяет преодолеть гидравлическое сопротивление системы фильтрации и создать стабильное избыточное давление.

Насосы для подачи топлива с электрическим приводом


Роликовый топливный насос. 1 – обратный клапан; 2 – предохранительный клапан; 3 – электрический разъем; 4 – электродвигатель; 5 – рабочее колесо

Электрические насосы устанавливаются на двигателях с распределенным и непосредственным впрыском. Они приводятся в действие при помощи электрического привода от аккумулятора или . По своему устройству электронасосы разделяются на следующие группы:

  • Вакуумные. Такой насос имеет аналогичную конструкцию с механическим, но эксцентрик, приводящий в движение рабочие узлы, заменен на электропривод.
  • Роликовые. В таком устройстве топливо перемещается благодаря вращению ротора (движению роликов). В момент, когда дистанция между роликом и ротором увеличивается, возникает разрежение, открывается всасывающий клапан, и топливо всасывается до полного заполнения. В следующий момент вращение ротора обеспечивает уменьшение расстояния, и через открывшийся нагнетающий клапан топливо подается к двигателю.
  • Шестеренчатые. Всасывание и нагнетание топлива реализуется за счет вращения шестерни-ротора. Она расположена эксцентрично по отношению к шестерне-статору. Зубья шестерен формируют камеры, через которые проходит топливо. В ходе вращения объёмы камер постоянно изменяются, что обеспечивает нужное давление.
  • Центробежные. Такой насос имеет рабочее колесо, оснащенное лопатками, которые перемещают топливо от всасывающего к нагнетательному каналу. Давление создается за счет завихрений, возникающих при воздействии лопаток на рабочую жидкость.
  • Плунжерные. Бензонасосы такой конструкции – редкое явление. Подобные системы преимущественно используются в автомобилях на дизельном топливе в качестве ТНВД. Они имеют пары плунжеров, приводимые в движение кулачковым валом. При движении плунжера вверх последовательно закрываются выпускное и впускное отверстия. Это формирует необходимое для открытия нагнетательного клапана давление и последующую подачу топлива к двигателя.

Разновидности

Топливные насосы высокого давления могут быть рядными, V-образными (многосекционными) и распределительными. В рядных ТНВД насосные секции располагаются друг за другом, и каждая подает топливо в определенный цилиндр двигателя. В распределительных ТНВД, которые бывают одноплунжерными и двухплунжерными, одна насосная секция подает топливо в несколько цилиндров двигателя.

Работа секции рядного ТНВД

Устройство распределительного ТНВД:

  1. редукционный клапан;
  2. всережимный регулятор;
  3. дренажный штуцер;
  4. корпус насосной секции высокого давления в сборе с плунжерной парой и нагнетательными клапанами;
  5. топливоподкачивающий насос;
  6. лючок регулятора опережения впрыска;
  7. корпус ТНВД;
  8. электромагнитный клапан выключения подачи топлива;
  9. кулачково-роликовое устройство привода плунжера.

Подачу топлива из бака в ТНВД обеспечивает топливоподкачивающий насос (5), а редукционный клапан (1) поддерживает стабильное давление на входе в насосную секцию ТНВД, которая расположена в корпусе (4).

Плунжерная пара насосной секции представляет собой золотниковое устройство, регулирующее количество впрыскиваемого топлива и распределяющее его по цилиндрам дизеля в соответствии с порядком их работы. Всережимный регулятор (2) обеспечивает устойчивую работу дизеля в любом режиме, задаваемом водителем с помощью педали акселератора, и ограничивает максимальные обороты коленчатого вала, а регулятор опережения впрыска топлива (6) изменяет момент подачи топлива в цилиндры в зависимости от частоты вращения коленвала.

Топливоподкачивающий насос подает в ТНВД топливо в гораздо большем объёме, чем требуется для работы дизеля. Излишки возвращаются в бак через дренажный штуцер (3). Что касается электромагнитного клапана (8), то он предназначен для остановки дизеля. При повороте ключа в замке зажигания в положение «выключено» электромагнитный клапан перекрывает подачу топлива к плунжерной паре, а значит, и в цилиндры дизеля, это и требуется, чтобы заглушить силовой агрегат.

В зависимости от давления и продолжительности впрыска, а также от величины цикловой подачи топлива существуют следующие модели рядных ТНВД:

  • М (4—6 цилиндров, давление впрыска до 550 бар)
  • А (2—12 цилиндров, давление впрыска до 950 бар)
  • P3000 (4—12 цилиндров, давление впрыска до 950 бар)
  • P7100 (4—12 цилиндров, давление впрыска до 1200 бар)
  • P8000 (6—12 цилиндров, давление впрыска до 1300 бар)
  • P8500 (4—12 цилиндров, давление впрыска до 1300 бар)
  • R (4—12 цилиндров, давление впрыска до 1150 бар)
  • P10 (6—12 цилиндров, давление впрыска до 1200 бар)
  • ZW (M) (4—12 цилиндров, давление впрыска до 950 бар)
  • P9 (6—12 цилиндров, давление впрыска до 1200 бар)
  • CW (6—10 цилиндров, давление впрыска до 1000 бар)
  • H1000 (5—8 цилиндров, давление впрыска до 1350 бар)

Назначение

Топливные насосы предназначены для подачи в цилиндры дизеля под определенным давлением и в определенный момент цикла, точно отмеренных порций топлива, соответствующих данной нагрузке приложенной к коленчатому валу. По способу впрыска различают топливные насосы непосредственного действия и с аккумуляторным впрыском.

В топливном насосе непосредственного действия осуществляется механический привод плунжера, а процессы нагнетания и впрыска протекают одновременно. В каждый цилиндр секция топливного насоса подает необходимую порцию топлива. Требуемое давление распыления создается движением плунжера насоса.

У топливного насоса с аккумуляторным впрыском привод рабочего плунжера осуществляется за счет сил давления сжатых газов в цилиндре двигателя или с помощью специальных пружин. На мощных тихоходных дизелях применяют аккумуляторные топливные насосы с гидравлическими аккумуляторами.

В системах с гидравлическими аккумуляторами процессы нагнетания и впрыска протекают раздельно. Предварительно топливо под высоким давлением нагнетается насосом в аккумулятор, из которого поступает к форсункам. Эта система обеспечивает качественное распыление и смесеобразование в широком диапазоне нагрузок дизеля, но из-за сложности конструкций такой насос широкого распространения не получил. Современные дизели используют технологию с управлением электромагнитными клапанами форсунок от микропроцессорного устройства (такое сочетание называется «common rail»).

Магистральные ТНВД системы Common Rail

В таких насосах, работающих преимущественно с дизельными двигателями, перед нагнетанием в форсунки топливо собирается в специальной рампе. Промежуточный накопитель в ТНВД используется для генерации достаточного давления (но не избыточного), а также для компенсации потерь, вызванных выходом из строя отдельными форсунками. В зависимости от необходимого уровня усилия нагнетания конструкторы могут ставить в такие системы один, два или три плунжера.

Способы дозирования топлива в ТНВД

Цикловая подача дизеля, в отличие от инжекторных и карбюраторных бензонасосов, обеспечивает более точный расход энергоносителя. За счет дополнительного устройства – перепускного клапана, происходит отвод излишнего топлива при избыточном давлении.

В классификации используются три типа устройств:

  • С дросселированием в момент впуска топлива;
  • С функцией отсечки;
  • С комбинированием дозирования.

Регулирование объема топлива может быть механическим (пружинным) или электронным.

Виды ТНВД

Различают несколько подвидов ТНВД, описанных ниже.

Непосредственного действия

Такая конструкция основана на принципе механического воздействия. Работа основана на взаимодействии плунжера и втулки. Все процессы на таком виде насоса происходят единовременно. В каждую камеру дизельного насоса подаётся оптимальное количество топлива. Необходимый уровень давления создаётся благодаря движению плунжера. Монтируется такое оборудование на многие виды современных дизельных иномарок.

Аккумуляторный ТНВД

Такой насос отличается от предыдущей разновидности насоса тем, что необходимый уровень давления нагнетается при помощи плунжера в самом цилиндре двигателя. Аналогичное действие может оказываться специальными пружинами. Имеются ТНВД, оснащённые гидравлическими аккумуляторами.

Устанавливается такое оборудование на мощные двигатели с малым количеством оборотов. Процессы впрыска и нагнетания в насосах, оборудованных аккумуляторами, раздельны. Такие устройства эффективно распыляют топливо и позволяют выносить большие нагрузки. Они не слишком популярны среди автолюбителей, поскольку слишком сложны в устройстве и ремонте. Современные ТНВД оснащены электронными компонентами управления и электромагнитными клапанами.

Распределительный ТНВД

Эта конструкция оборудована двумя плунжерами, в задачу которых входит обслуживание всех камер сгорания. Такие насосы эффективно распределяют топливо в двигателе. Они имеют намного меньшие размеры и вес, никак не влияющие на качество их работы. Эти конструкции недолговечны в эксплуатации и не выдерживают больших нагрузок. Именно поэтому они устанавливаются в легковые автомобили.

Рядные ТНВД

Такие насосы имеют две плунжерные пары. Их количество равняется числу цилиндров двигателя. Эти детали находятся в корпусе насоса, наряду со специальными каналами для впрыска и отвода горючего. Плунжер приводится в движение с помощью кулачкового вала. В свою очередь, последний, запускается от движения коленчатого вала.Для корректной эксплуатации насоса, плунжеры должны плотно прилегать к кулачковому валу. Это обеспечивается специальными пружинами.

Во время работы кулачкового вала, кулачок прилегает к толкателю, во время его движения по втулке. Во время работы этих составляющих, отверстия для подачи и выпуска горючего закрываются и открываются. В этот момент нагнетается определенный уровень давления. После этого, происходит открытие нагнетательных клапанов и горюче-смазочные материалы подаются в форсунки. В этом и состоит принцип действия ТНВД в дизельном двигателе.

Для настройки корректной подачи солярки плунжер необходимо повернуть во втулке. Для осуществления данной манипуляции насос оборудован специальной шестерёнкой, находящейся в сцеплении с зубчатой рейкой. Такая конструкция имеет прямую связь с педалью акселератора. Верхняя часть плунжера сделана под наклоном. Поворачивая её, можно изменять уровень подачи солярки в двигатель. Рядные насосы являются самыми надёжными.

Смазывается такая конструкция маслом из смазочной системы. Это позволяет использовать не слишком качественное топливо для заправки автомобиля. Установлено такое оборудование на автомобилях, выпускаемых до 2000 года. На сегодняшний день, такими насосами оборудованы грузовые автомобили.

Актуальные виды

Используемый в системах автомобильных ДВС топливный насос низкого давления может демонстрировать на выходе различные характеристики и конструктивные особенности. Все ТННД можно разделить на 2 основные группы:

  • механические;
  • электрические.

Представить себе современный авто, будь он бензиновым или дизельным, без ТННД невозможно. Ведь именно с помощью этого устройства топливо выкачивается из бака, и подаётся для дальнейшей работы ДВС.

Сначала рассмотрим механические устройства.

Если говорить про механический тип, то такие ТННД в основном встречаются на старых карбюраторных двигателях. Монтируется на блок цилиндров, фиксируется простым винтовым соединением. Работа выполняется за счёт коленчатого вала, имеющего эксцентриковый кулачок. При нажатии на этот кулачок происходят сокращения, и бензин подкачивается в камеру.

Чтобы топливо не выливалось обратно в бак, в этом узле дополнительно используется специальный невозвратный клапан. Последующие активные нажатия способствуют поступлению горючего в карбюратор для последующего сгорания.

Более продвинутым и современным решением стал электрический тип устройства.

Он актуален для инжекторных автомобильных двигателей, поскольку инжектор повлёк за собой использование большого числа всевозможного электрического оборудования. В итоге нагнетать механическим путём топливо стало уже невозможно. Он не мог выполнять свои задачи и нужного давления соответственно уже не создавал, учитывая требования новой системы.

Если рассматривать электронасос в упрощённом исполнении, то это сам насосный компонент и электропривод (электромотор), заключённые в корпус. Здесь же внутри предусмотрен фильтр, заборник топлива и датчик расхода. Принцип работы напоминает механический аналог. Но отличие в том, что за перемещение горючего отвечает электромотор.

ТННД монтируются внутри топливного бака. Ошибочно считать, что это неправильно с позиции безопасности. В случае же с механическим типом устройства нагрев горючего происходил под воздействием работы ДВС. В электросистемах подобная проблема полностью исключается. Топливо непрерывно осуществляет движение по системе из специальных трубок, что не позволяет рабочей жидкости нагреваться до опасных температур, или хотя бы приближаться к этим значениям.

То есть можно смело утверждать о том, что установка ТННД в бензобак является наиболее правильным и рациональным решением с позиции сохранения оптимальной температуры. Ведь расстояние между насосом и источником тепла внушительное.

Также важно заметить, что компоненты конструкции электронасоса находятся в постоянном контакте с бензином. Они погружены в него

Как итог, говорить о каких-либо коротких замыканиях и воспламенениях не имеет смысла. Их в принципе произойти не может.

Электронная система управления распреде­лительными топливными насосами с дози­рующим электромагнитным клапаном

При использовании таких насосов (рис. «Аксиально-поршневой распределительный топливный насос высокого давления с управлением при помощи электромагнитного клапана«) количество подаваемого топлива дозируется электромагнитным клапаном высокого давле­ния, который перекрывает камеру насосного элемента. Это дает еще большую гибкость дози­рования топлива и возможность регулирования момента начала впрыска топлива. Кроме того, за счет уменьшения нерабочих объемов повы­шается потенциал рабочего давления насоса.

Основными узлами насоса являются элек­тромагнитный клапан высокого давления, электронный блок управления и инкремент­ный датчик угла поворота для управления электромагнитным клапаном.

Закрытие электромагнитного клапана опреде­ляет начало подачи топлива, которая продолжа­ется до момента открытия клапана. Количество впрыскиваемого топлива зависит от времени, в течение которого клапан остается закрытым. Управление при помощи электромагнитного кла­пана позволяет быстро открывать и закрывать камеру насосного элемента независимо от ча­стоты вращения коленчатого вала. Такой метод обеспечивает быстрое регулирование подачи топлива независимо от частоты вращения колен­чатого вала двигателя, улучшение герметизации полостей высокого давления и в конечном итоге увеличение эффективности насоса.

Насос снабжен собственным блоком управ­ления для точной установки момента начала подачи топлива и его дозирования. В памяти ЭБУ хранится программа работы конкретного насоса и информация о данных его калибровки.

Электронный блок управления работой двига­теля определяет начало впрыска топлива и его подачу на основе рабочих характеристик двига­теля и отправляет эту информацию по каналу связи в блок управления насоса. С использова­нием такой системы можно управлять как момен­том начала впрыска, так и началом нагнетания.

Блок управления насоса также получает сигнал о количестве впрыскиваемого топлива через шину данных. Этот сигнал затем об­рабатывается в блок управления двигателя в соответствии с сигналами, поступающими от педали подачи топлива, и другими параме­трами, определяющими потребное количество топлива. В блок управления насоса сигналы о количестве впрыскиваемого топлива и ско­ростном режиме работы насоса на момент на­чала подачи топлива принимаются в качестве входных переменных для диаграммы рабочих характеристик насоса, на основании которых соответствующий период срабатывания сохра­няется в виде угла поворота кулачковой шайбы.

И наконец, момент срабатывания электро­магнитного клапана высокого давления и про­должительность его закрытия определяются по данным угла поворота датчика, интегриро­ванного в топливный насос распределитель­ного типа (VE). Этот датчик используется для регулирования по углу поворота/времени. Дат­чик состоит из магниторезистивного сенсора и кольцевого элемента, обладающего маг­нитным сопротивлением и имеющего метки, расставленные через 3°, для каждого цилин­дра двигателя. Датчик с высокой точностью определяет угол поворота приводного вала, при котором электромагнитный клапан от­крывается и закрывается. Это позволяет блок управления насоса преобразовывать данные по моменту начала подачи топлива в данные по соответствующему этому моменту углу по­ворота кулачкового вала и наоборот.

Мягкое протекание процесса подачи топлива в начале впрыскивания, которое зависит от кон­структивных особенностей насоса распредели­тельного типа, еще больше реализуется при использовании форсунки с двумя пружинами. При работе прогретого двигателя с турбонадду­вом такое протекание топливоподачи позволяет снизить уровень шума работающего двигателя.

Предварительный впрыск

Обеспечивает дальнейшее снижение шума от сгорания топлива без ухудшения работо­способности всей системы, которая должна обеспечивать максимальную эффективную мощность при минимально возможном экс­плуатационном расходе топлива. Для получе­ния предварительного впрыска дополнитель­ных конструктивных изменений не требуется. В течение нескольких миллисекунд ЭБУ за­ставляет срабатывать электромагнитный кла­пан дважды. Электромагнитный клапан с высокой точностью и быстродействием регу­лирует количество впрыскиваемого топлива. Типичные значения количества впрыскивае­мого топлива составляют 1,5 мм3.
