Дизельный двигатель действие принцип работы

Особенности эксплуатации турбированных двигателей

На режимах разгона автомобиля в силу инерционности системы возникает явление, получившее название “турбояма”. Сущность явления заключается в следующем:

Автомобиль движется с небольшой постоянной скоростью.
Турбина вращается в соответствующем режиме.
При резком нажатии на педаль ускорения в цилиндры двигателя подается больше топлива.
После его сгорания образуются отработавшие газы, которые с большей силой воздействуют на турбину и . Однако происходит это с некоторой временной задержкой.

Таким образом, между моментом нажатия на педаль и фактическим ускорением автомобиля присутствует некоторая временная задержка – “турбояма”. Также данное явление проявляется в виде недостатка крутящего момента на малых оборотах двигателя.

Виды систем турбонаддува

Производители разработали различные способы избавления от “турбоямы”:

Турбина с изменяемой геометрией. Конструкция предусматривает изменение сечения входного канала. За счет этого выполняется регулирование потока отработавших газов.
Два турбокомпрессора, установленных последовательно (). На каждый режим работы (обороты двигателя) предусматривается свой компрессор.
Два турбокомпрессора, установленных параллельно (Bi Turbo). Схема разбиения на две турбины снижает инерцию системы, и турбояма становится не так ощутима.
Комбинированный наддув. Устройство предусматривает и механический, и турбонаддув. Первый включается при низких оборотах, второй при высоких.

Что такое турботаймер и для чего он необходим

Турботаймер

Другой стороной инерционности системы с турбокомпрессором является необходимость снижать обороты постепенно. Нельзя резко выключать зажигание после того, как двигатель работал на высоких оборотах. Это обусловлено тем, что подшипники будут продолжать вращение, а поскольку масло не будет подаваться в систему – возникнет повышенное трение. Оно, в свою очередь, спровоцирует быстрый износ вала турбины.

Для решения этой проблемы применяется турботаймер. Это устройство устанавливается на приборной панели и подключается в цепь зажигания. После выключения зажигания ключом система запускает таймер, который глушит двигатель спустя некоторое время, давая возможность турбине снизить обороты до приемлемых значений.

Правильная эксплуатация

Неправильная эксплуатация может погубить даже самый надежный мотор.

Продлить ресурс дизельного двигателя, и получать удовольствие от владения автомобилем вам поможет выполнение несложных правил:

дизельные двигатели с турбонаддувом очень требовательны к качеству масла и топлива. Заливайте только то масло, которое соответствует требованиям, установленным для вашего ДВС. Заправляйтесь только на проверенных АЗС;
проводите ТО топливной аппаратуры и системы предпускового подогрева в соответствии с заявленными производителем нормами. В этом случае у вас не возникнет проблем с запуском дизельного двигателя в холодное время года. Эксплуатация агрегата с неправильно работающей форсункой впоследствии может привести к дорогостоящему ремонту ДВС;
после активных поездок турбина нуждается в охлаждении. Не глушите мотор сразу же. Дайте ему поработать некоторое время на холостых оборотах;
избегайте запуска «с толкача». Такой способ оживления мотора может причинить большой вред кривошипно-шатунному механизму вашего ДВС.

Современные инновационные технологии и прогрессивный маркетинг позволяют людям выбирать из автомобилей, которые они могут себе позволить. Нам всё меньше приходится идти на компромисс и жертвовать отдельными параметрами. Особенно эта тенденция заметна в процессе эволюции дизельных автомобилей.

https://youtube.com/watch?v=iNPYfAR4b7k

ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ — ПРИНЦИП РАБОТЫ

Конструкция дизельного двигателя подобна конструкции бензинового двигателя. Однако аналогичные детали у дизеля существенно усилены, чтобы воспринимать более высокие нагрузки — ведь степень сжатия у него намного выше (16-24 единиц против 9-11 у бензинового).

Характерная деталь в конструкции дизелей — это поршень.

Форма днища поршней у дизелей определяется типом камеры сгорания, поэтому по форме легко определить, какому двигателю принадлежит данный поршень.

Во многих случаях днище поршня содержит в себе камеру сгорания. Днища поршней находятся выше верхней плоскости блока цилиндров, когда поршень находится в верхней точке своего хода. Так как воспламенение рабочей смеси осуществляется от сжатия, в дизелях отсутствует система зажигания, хотя свечи могут применяться и на дизеле. Но это не свечи зажигания, а свечи накаливания, которые предназначены для подогрева воздуха в камере сгорания при холодном пуске двигателя.

На чём работал первый дизельный двигатель? Вы удивитесь!

Здравствуйте, уважаемые автолюбители! Сегодня мы шагнём в эпоху истории, а именно в то время, когда создавался первый дизельный мотор. Я думаю, ни для кого не секрет, что первооткрывателем этого чуда является Рудольф Дизель — инженер из Германии. Именно ему пришла в голову мысль поджигать горючий материал в цилиндре высокой температурой сжатого воздуха. Но как же всё было на самом деле? Ведь собрать по-настоящему стабильно работающий прототип Рудольф смог только с третьего раза. Давайте подробнее узнаем о неудачных попытках!

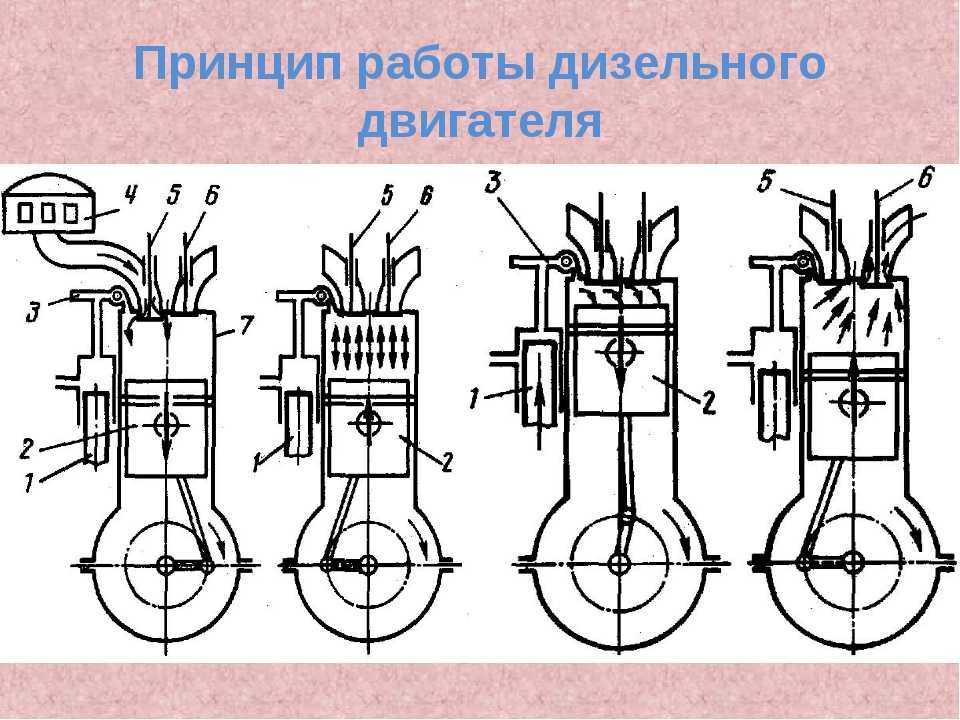

Принцип работы дизельного мотора

Основная особенность дизельного ДВС в том, что он воспламенение топливно-воздушной смеси в камерах сгорания происходит за счет сжатия и нагрева. Распыление диз топлива осуществляется через форсунки.

Когда воздух горячий, дизельное топливо легко воспламеняется. Перед попаданием топлива в камеры сгорания цилиндров ДВС, оно проходит очищающие фильтры, которые очищают от механических примесей, которые быстро нанесли бы ущерб всему устройству.

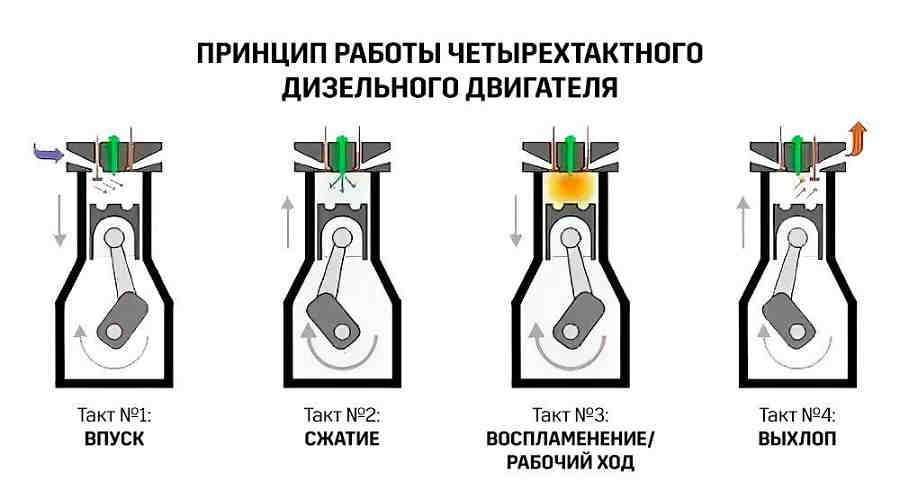

1. Воздух подается через впускной клапан при движении поршня вниз.
2. Далее поршень поднимается вверх и сжимает воздух в 20 раз. Давление в этот момент составляет 40 килограмм на 1 сантиметр. Температура воздуха в этот момент достигает 500 градусов по Цельсию.
3. Когда воздух сжат и нагрет, форсунки этого цилиндра впрыскивают и распыляют топливо. За счет очень сильно нагретого воздуха дизтопливо воспламеняется. Такой способ работы исключает присутствие в системе свечей зажигания. Также в дизельных агрегатах отсутствует система зажигания. Процесс самовоспламенения солярки с воздухом от свечи накаливания.
Также, в устройстве нет дроссельной заслонки, благодаря чему обеспечивается большой крутящий момент. Но, число оборотов в это время находится на низком уровне.За один цикл работы дизеля форсунки могут подавать топливо несколько раз.
При воспламенении горючей смеси, взрывная волна толкает поршень вниз. Поршень, который соединен с коленвалом посредством шатуна и вращает коленвал.
Далее, от нижней мертвой точки (НМТ) поршень движется вверх и выталкивает отработанные газы через выпускные клапана.Такой процесс в работе двигателя называют циклом.

Дополнительные компоненты двигателя

Помимо основных деталей, которые обязательно присутствуют в конструкции двигателя, есть еще дополнительные детали и узлы, которые улучшают характеристики и работу ДВС.

Принцип работы турбины

Турбина — это устройство, которое создает дополнительного нагнетание топлива. Двигатель с турбиной имеет большую производительность.

Идея создания турбины появилась при обнаружении такого факта, что при движении поршня вверх, солярка не успевает полностью сгорать.

С помощью турбины, сгорание топлива в цилиндрах происходит до конца, за счет чего уменьшается расход топлива и увеличивается мощность ДВС.

Турбонаддув, он же турбонагнетатель состоит из:

подшипники — служит опорой дает возможность вращаться валу;
кожух на турбине;
кожух на компрессоре;
стальная сетка.

Цикл работы турбонаддува:

Компрессор создает вакуум и всасывается воздух внутрь системы.
Ротор турбины передает вращение ротору.
Интеркулер охлаждает воздух.
Через впускной коллектор осуществляется подача воздуха, предварительно воздух проходит степени очистки (воздушные фильтры). После поступления воздуха, впускной клапан закрывается.
Отработанные газы движутся через турбину ДВС и создают давление на ротор.
В этот момент скорость вращения турбины вала турбины очень высока, достигает 1500 оборотов в секунду. От этого начинает вращаться ротор компрессора.

Цикл далее повторяется.

Интеркулер и форсунка

При сжатии плотность воздуха и температура увеличиваются. Это негативно сказывается на межремонтном периоде деталей двигателя. В связи с чем была разработано устройство, которое охлаждает горячий воздушный поток.

В зависимости от модификации дизельных двигателей, в цилиндре топливо может распыляться одной или двумя форсунками.

Дополнительные компоненты двигателя

Принцип работы турбины

Турбонаддув, он же турбонагнетатель состоит из:

подшипники — служит опорой дает возможность вращаться валу;
кожух на турбине;
кожух на компрессоре;
стальная сетка.

Цикл работы турбонаддува:

Компрессор создает вакуум и всасывается воздух внутрь системы.
Ротор турбины передает вращение ротору.
Интеркулер охлаждает воздух.
Через впускной коллектор осуществляется подача воздуха, предварительно воздух проходит степени очистки (воздушные фильтры). После поступления воздуха, впускной клапан закрывается.
Отработанные газы движутся через турбину ДВС и создают давление на ротор.
В этот момент скорость вращения турбины вала турбины очень высока, достигает 1500 оборотов в секунду. От этого начинает вращаться ротор компрессора.

Цикл далее повторяется.

Интеркулер и форсунка

Питание турбодизеля

Выше уже упоминалась возможность оснащения дизельного ДВС системой турбонаддува. Такое решение позволяет значительно повысить мощность любого силового агрегата – и на бензине, и на солярке. При этом нет необходимости в серьезных доработках, таких, например, как расточка цилиндров для увеличения рабочего объема. Система топливоподачи турбированного дизеля практически не меняется, но воздухоподающий тракт подвергается кардинальной переделке.

Наддув осуществляется с помощью одного или нескольких воздушных компрессоров, работающих на энергии выхлопных газов. Компрессор сжимает воздух, который затем поступает в интеркулер (промежуточный блок, охлаждающий сжатую воздушную массу), и затем нагнетается в цилиндры под давлением 0.15… 0.2 Мпа, и выше.

Компрессорные системы принято делить на два вида:

низконаддувные решения с давлением до 0.15 Мпа;
средненаддувные, нагнетающие воздух под давлением до 0.2 Мпа;
высоконаддувные, с показателем давления компрессора, превышающим 0.2 Мпа.
Оснащенный таким агрегатом дизельный двигатель называется турбодизелем.

Турбокомпрессор позволяет лучше наполнять цилиндры воздухом, что ведет к повышению эффективности сгорании солярки при ее подаче. Это положительно влияет на мощность двигателя: с турбодизелей снимается на 30% больше лошадиных сил, по сравнению с нетурбированными атмосферными аналогами.

Но есть и некоторые минусы: турбонаддув, особенно развивающий высокие показатели давления, приводит к увеличению температуры в пространстве цилиндра, поскольку топливо горит интенсивнее. Кроме того, увеличиваются механические нагрузки на компоненты двигателя – механизм газораспределения и кривошипно-шатунный блок.

Принцип работы дизельного мотора

1. Воздух подается через впускной клапан при движении поршня вниз.
2. Далее поршень поднимается вверх и сжимает воздух в 20 раз. Давление в этот момент составляет 40 килограмм на 1 сантиметр. Температура воздуха в этот момент достигает 500 градусов по Цельсию.
3. Когда воздух сжат и нагрет, форсунки этого цилиндра впрыскивают и распыляют топливо. За счет очень сильно нагретого воздуха дизтопливо воспламеняется. Такой способ работы исключает присутствие в системе свечей зажигания. Также в дизельных агрегатах отсутствует система зажигания.
  Также, в устройстве нет дроссельной заслонки, благодаря чему обеспечивается большой крутящий момент. Но, число оборотов в это время находится на низком уровне.За один цикл работы дизеля форсунки могут подавать топливо несколько раз.
4. При воспламенении горючей смеси, взрывная волна толкает поршень вниз. Поршень, который соединен с коленвалом посредством шатуна и вращает коленвал.
5. Далее, от нижней мертвой точки (НМТ) поршень движется вверх и выталкивает отработанные газы через выпускные клапана.Такой процесс в работе двигателя называют циклом.

Неисправности топливной системы

Основная причина любых неисправностей системы питания дизельного двигателя – износ конструктивных элементов и узлов. Типичные неисправности, возникающие после определенного пробега двигателя – износ оси рычага регулятора и выход из строя резинового кольца уплотнения в магистрали низкого давления.

Еще одна распространенная проблема – накопление в узлах и магистралях грязи и нагара, от которых следует регулярно избавлять двигатель путем промывки.

Другие типичные неисправности:

Затрудненный пуск двигателя.

неисправность свечей накаливания;
неправильный сорт солярки;
завоздушивание системы;
износ элементов нагнетания топлива;
неисправность подкачивающего насоса/ТНВД;
неверно выставленный угол опережения топливоподачи;
поломка регуляторов или датчиков системы.

Двигатель потерял мощность.

износ деталей ТНВД или нарушение регулировки;
неправильно установленный угол опережения;
изношенные или вышедшие из строя распылители форсунок;
слишком низкое давление в системе;
завоздушивание;
поломка подкачивающего насоса;
засорение фильтров.

Слишком большой расход солярки

неправильный угол опережения;
износ или разрегулирование ТНВД;
повреждение форсунок или их износ;
падение давления на впрыске;
забивание воздушного фильтра;
плохая компрессия;
утечки горючего из системы;
плохая герметичность системы топливоподачи;
засорение сливного топливопровода (идущего от ТНВД к баку);
сбой опережения впуска солярки или неверно выставленные обороты холостого хода;
иные неисправности ДВС.

Жирный черный выхлоп из трубы

неполное закрытие клапанов или образование нагара, ведущее к плохому сгоранию смеси;
слишком поздний впрыск;
неверно выставленные зазоры клапанов;
падение компрессии в цилиндрах;
плохой топливный факел, формируемый форсунками.

падение компрессии;
пробой прокладки ГБЦ;
неверное опережение подачи топлива;
двигатель переохлажден и нуждается в прогреве.

Мотор по ощущениям работает слишком «жестко»

впрыск происходит слишком рано;
смесь в цилиндры поступает неравномерно;
разрегулированы или неисправны форсунки;
снижена компрессия.

Двигатель шумит

один или несколько узлов топливной системы загрязнены (фильтры, форсунки);
система завоздушена;
неполадки с уплотнительными шайбами распылителей или самими распылителями.

Неровная работа на холостую и при езде

неверно выставлены холостые обороты;
неполадки с топливопроводом на участке между фильтром и ТНВД;
повреждение опорной пластины ТНВД;
неверно выставлено опережение;
проблема с распылителями или форсунками, общие неполадки в топливной системе;
неисправность регулятора оборотов коленвала;
избыточное давление картерных газов.

Двигатель внезапно глохнет

нарушен угол опережения;
засорен топливный фильтр;
не подается горючее (например, из-за поломки ТНВД);
повреждена магистраль впрыска.

Приходится часто менять свечи

Обычно это происходит из-за неисправности форсунок в цилиндрах, соответствующих неисправным свечам.

Большинства неисправностей можно избежать путем своевременного технического обслуживания системы питания дизельного двигателя.

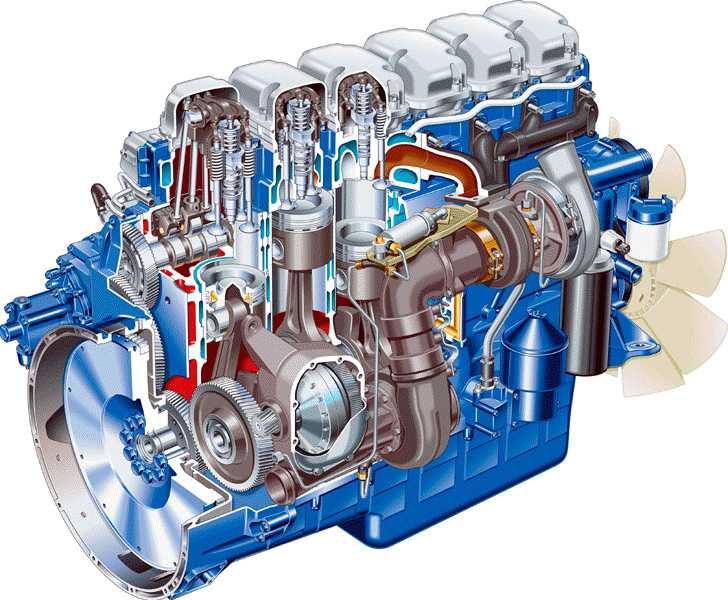

Устройство двигателя

Дизельный двигатель состоит из следующих основных систем и механизмов:
— кривошипно-шатунный механизм;
— газораспределительный механизм;
— система пуска;
— система питания;
— система охлаждения;
— смазочная система.

Принцип работы такого мотора следующий: в цилиндрах сгорает топливо, выделяя энергию, которая приводит в движение поршень, связанный шатуном с коленчатым валом. Под давлением поршня вал прокручивается, передавая крутящий момент дальше по трансмиссии к ведущим колесам. Системы двигателя отвечают за пуск двигателя, подачу топлива, охлаждение и смазку рабочих поверхностей.

Дизельные двигатели могут быть 2-х и 4-тактными. И первые, и вторые успешно используются в тех или иных сферах и имеют свои плюсы и минусы. Преимуществами 4-хтактных двигателей являются:
— экономичность;
— надежность;
— несложное техническое обслуживание;
— сравнительно невысокий уровень шума при работе.

Недостатки 4-хтактных моторов:
— 3 из 4-х тактов цикла совершаются по инерции, а рабочим является только один из них;
— резкие увеличения нагрузки во время рабочего такта требуют наличия более надежных и прочных элементов: шатуна, втулки цилиндра, поршня и т.д.;
— необходимость регулировки тепловых зазоров;
— запускается дольше, чем 2-хтактный.

В выхлопе дизельного автомобиля меньше окиси углерода

Дизельные моторы производят гораздо меньше окиси углерода чем бензиновые аналоги. Это преимущество особо очевидно в неавтомобильных силовых установках, таких как например дизель-генераторах. Бензиновые установки более опасны так как из-за большой концентрации окиси углерода существует опасность для человека, который может отравиться угарными газами. Вот почему в подводных лодках, подземных шахтах всегда используются только дизельные силовые установки. Ведь при применении бензиновых силовых агрегатов существовала бы опасность для людей.

Тем не менее это не говорит о том, что вы можете безопасно находится долгое время в закрытом помещение при работающем дизельном автомобиле. Помните, что дизельный выхлоп все равно содержит окись углерода. Правда в гораздо меньших количествах чем производят бензиновые моторы.

Не забывайте про эффект накопления концентрации газов в закрытом помещение. Иначе существует опасность отравления угарными газами дизельного автомобиля.

Форсунка — назначение и виды

Очень часто ремонт дизельных двигателей связан с диагностикой работы форсунок и их починкой или заменой.

Они бывают двух видов:

управляемые механически
электромагнитные

В управляемых механически – отверстие, которое распыляет горючее, открывается в зависимости от силы давления в шланге. Ее отверстие закрывает игла, соединенная с поршеньком на верхушке форсунки. Пока не возникло давления, игла не позволяет горючему выйти через распылитель. Когда горючее поступает под напором, плунжер поднимается и оттягивает иголку. Отверстия распылителя раскрываются, и горючее выбрызгивается в цилиндр.

В нем установлены свечи накаливания, воспламеняющие горючее с воздухом. Они раскаляют воздух в специализированном отсеке, прежде, чем он окажется в цилиндре. По сути, свечи только облегчают запуск мотора ДВС, поскольку перед попаданием в цилиндр воздух уже достаточной температуры. Именно поэтому, когда на улице тепло, или если мотор еще не остыл после выключения зажигания, его запуск происходит и без участия свечей, а когда холодно – это невозможно.

Оснащенный электромагнитными форсунками дизель – более современный вариант. В таком случае – в насосе, подающем горючее, отсутствуют для каждого цилиндра своя секция, а шланг – один на все форсунки, и обеспечивает нужное давление и впрыск горючего сразу во все форсунки цилиндров ДВС.

При данной системе ДВС – на форсунки воздействуют электрические импульсы, поступающие от блока управления автомобилем: их клапаны, открывающие и закрывающие выходы для впрыска горючего – электромагнитные. Сам блок управления мотором считывает информацию со специальных датчиков, а затем дает команду электромагнитному управлению форсунками.

Такая система подачи топлива в дизельный двигатель еще и намного экономичней.

Форсунки начали использовать в производстве моторов еще в тридцатых годах XX столетия, их устанавливали сначала на авиамоторы, затем стали применять в двигателях гоночных машин. А массовое применение в автомобилестроении они получили лишь в семидесятые-восьмидесятые годы прошлого века. Тому послужили топливный кризис и осознание необходимости сбережения природы: чтобы сделать авто более мощными – специально переобогащали воздушно-горючую смесь, но это приводило к увеличению расхода топлива и переизбытку продуктов сгорания в газовых выхлопах автомобилей. И в 1967-м проблема была решена – тогда и была изобретена электромагнитная форсунка, в которой впрыск осуществляется электронной командой. Вне всяких сомнений, электроника всегда лучше механики, поскольку имеет перед ней массу очевидных преимуществ.

Особенности дизтоплива и двигателей на нем

Как и бензиновый двигатель, дизель работает на принципе сгорания жидкого топлива в цилиндрах. Но солярка обладает некоторыми специфическими особенностями, из которых происходят и отличия в конструкции дизельных и бензиновых моторов.

С точки зрения состава дизтопливо – смесь газойлевых и керосиновых фракций, получаемая после того, как из сырой нефти отгонят бензин.

Основное свойство дизтоплива – показатель воспламеняемости, который называют цетановым числом (аналогично октановому числу для бензина). Стандартные типы дизтоплив, имеющиеся в продаже на АЗС, имеют это число в пределах от 45 до 50.

Дизтопливо проходит предварительную очистку уже на заводе, а устранением посторонних фракций «на месте» занимается топливный фильтр. Очищенное горючее поступает по магистрали к ТНВД (входящий в состав дизельного мотора топливный насос высокого давления, назначение которого – создать давление на выходе), подающему его в форсунки, которые распыляют топливо в камеру сгорания. Там частицы дизтоплива смешиваются с разогретым от сжатия воздухом, и происходит воспламенение.

Среди прочих важных особенностей дизтоплива – его повышенная плотность и хорошая смазывающая способность. Другие существенные характеристики:

чистота горючего;
вязкость;
температура застывания.

По последнему параметру принято делить солярку на:

Дизельные моторы без дополнительных модификаций могут работать на синтетическом топливе

Еще одно главное преимущество дизельных двигателей- это возможность работать на синтетическом топливе, без каких-либо существенных изменений в конструкции силового агрегата. Бензиновые же двигатели также могут работать на альтернативном топливе. Но для этого необходимы значительные изменения в конструкции силового агрегата. Иначе бензиновый двигатель работающий на альтернативном топливе быстро выйдет из строя.

В настоящий момент мировая промышленность экспериментирует с биобутанолом, который отлично подходит в виде синтетического биотоплива для бензиновых автомобилей. Этот вид топлива возможно не будет причинять бензиновым автомобилям никого вреда без проведения каких-либо изменений в конструкции двигателя.

Но несмотря на это дизельные моторы уже сегодня могут работать без доработок на многих видах альтернативного топлива. Так что преимущество очевидно.
