Принцип работы дисковых тормозов

Принцип работы тормозной системы

Принцип действия узла выглядит следующим образом. Когда автомобилист нажимает на педаль, в усилителе, разделенном на две камеры с равным давлением жидкости в каждой из них, доступ в одну из частей перекрывается. При этом одна из камер, называемая атмосферной, открывается. Вследствие этого создается разница давлений.

Диафрагма, расположенная между камерами, меняет свое первоначальное положение, выгибаясь в сторону атмосферной. К ней прикреплен шток главного цилиндра, поэтому он начинает двигаться вместе с диафрагмой, повышая давление в открытом контуре системы. В результате этого происходит нагнетание жидкости по направлению к колесным цилиндрам. Под ее воздействием они выдвигаются и прижимают к дискам, закрепленным на колесах, колодки.

Из-за трения, которое возникает в этот момент, вращение колес постепенно замедляется. В результате транспортное средство останавливается.

Следует отметить, что тормозной насос устроен таким образом, что чем сильнее водитель нажимает на педаль, тем большая разница давлений складывается внутри этого узла. Таким образом, чем сильнее нажатие, тем интенсивнее торможение. Это позволяет автомобилисту четко контролировать процесс остановки.

Некоторые усилители имеют встроенный электронасос, который увеличивает разницу давлений. Их называют активными. Усиление в системах, которые ими оснащены, гораздо лучше, чем в традиционной гидравлике.

Принцип работы барабанных тормозов

Работают барабанные тормоза следующим образом:

Давление рабочей жидкости в системе создается за счет нажатия водителем на педаль тормоза.
Жидкость давит на поршни рабочего тормозного цилиндра.
Поршни, преодолевая усилие стяжных пружин, приводят в действие тормозные колодки.
Колодки плотно прижимаются к рабочей поверхности барабана, замедляя скорость его вращения.
За счет сил трения, возникающего между накладками и барабаном, происходит торможение колеса.
При прекращении воздействия на педаль тормоза стяжные пружины отводят колодки в исходное положение.

Устройство тормозной системы

Тормозная система включает в себя 2 основных элемента:

механизм;
привод.

Тормозной механизм – это приспособление, которое предназначено для замедления вращения колеса (то есть создания тормозного момента). Его устанавливают как на задние, так и на передние колеса. Включает в себя подвижную и неподвижную части. Роль первой играет диск, а второй – колодки. Их крепят на специальном устройстве, именуемом суппортом.

Привод необходим для управления механизмом. В подавляющем большинстве современных авто (причем не только легковых) он гидравлический. Состоит из:

педали тормоза, находящаяся в салоне транспортного средства;
гидроусилителя;
главного цилиндра;
колесных цилиндров;
соединительных шлангов и трубок.

Также есть и другие типы приводов. Они бывают:

механическими – практически вышли из употребления, так как не предусматривают усиления и требуют большого усилия для остановки;
пневматические – усиление происходит за счет сжатого воздуха, в основном используются на большегрузных автомобилях;
электрические – усиление происходит за счет электромагнитного механизма, чаще всего применяются в дорогих легковых автомобилях;
гибридные – сочетают 2 из перечисленных выше типов.

Вакуумный усилитель тормозов

Чем большей становилась масса автомобиля, тем большее усилие требовалось приложить к педали тормоза, чтобы достаточно эффективно снизить скорость или остановить автомобиль. Было бы непростительной ошибкой не использовать те физические процессы, которые происходят во время работы двигателя. Ошибки не совершили — установили вакуумный усилитель. Почему вакуумный? Он использует разрежение, создаваемое во впускном коллекторе двигателя. Устройство такого усилителя несложное (рисунок 7.7): есть корпус, разделенный диафрагмой на две камеры – вакуумную и атмосферную. На штоке педали тормоза, внутри усилителя, установлен следящий клапан (Для простоты восприятия на рисунке 7.7 следящий клапан не показан), открывающий или перекрывающий доступ атмосферного давления в атмосферную камеру. Кроме того, установлена возвратная пружина диафрагмы усилителя. После усилителя последовательно установлен главный тормозной цилиндр.

Рисунок 7.7 Вакуумный усилитель тормозов в сборе с педалью и главным тормозным цилиндром.

Примечание
В силу различных конструктивных особенностей двигателей разрежение может подводиться не только от впускного коллектора, но и от специального вакуумного насоса. Например, для всех дизельных двигателей используется вакуумный насос, поскольку у них разрежение во впускном коллекторе небольшое.

Как это работает? Довольно просто: в исходном положении (когда тормозить никто не собирается) давление в обеих камерах одинаковое и равно давлению, создаваемому во впускном коллекторе. Как только возникнет необходимость затормозить, необходимо будет нажать на педаль тормоза — перемещение педали передастся через толкатель к следящему клапану. Клапан перекроет канал, который соединяет атмосферную камеру с вакуумной. Дальнейшее перемещение соединит атмосферную камеру с атмосферой. Возникнет перепад давления, который начнет воздействовать на диафрагму и перемещать ее, преодолевая усилие возвратной пружины, а диафрагма, в свою очередь, будет перемещать шток поршня главного тормозного цилиндра.

Примечание
Такая конструкция вакуумного усилителя обеспечивает значительное дополнение усилия (усилие может достигать пятикратного увеличения) на штоке поршня главного тормозного цилиндра, которое пропорционально усилию на педали тормоза. Если проще — чем сильнее вы будете давить на педаль, тем сильнее и эффективнее будет работать вакуумный усилитель.

Как только водитель отпустит педаль тормоза, атмосферный клапан перекроется, давление в обеих камерах усилителя выровняется, а диафрагма вернется в исходное положение под действием возвратной пружины.

Проверки вакуумного усилителя

Важно знать, что, садясь за рабочее место водителя, следует всегда проверять техническое состояние вакуумного усилителя. Как это сделать? Элементарно…. Для проверки работы вакуумного усилителя тормозов необходимо выполнить следующие процедуры:

Для проверки работы вакуумного усилителя тормозов необходимо выполнить следующие процедуры:

1. Запустить двигатель на 1-2 минуты, а потом заглушить его. Если при первом нажатии на педаль тормоза педаль нажата полностью, но при последующих нажатиях ход педали становится больше с каждым нажатием, значит усилитель работает правильно. Если высота хода педали остается неизменной, значит усилитель работает нормально.

Рисунок 7.8 Иллюстрация к п. 1.

2. При неработающем двигателе нажать на педаль тормоза несколько раз. Потом нажать на педаль тормоза и запустить двигатель. Если педаль движется вниз незначительно, это является нормальной работой усилителя. Если движение педали не изменяется, усилитель неисправен.

Рисунок 7.9 Иллюстрация к п. 2.

3. При работающем двигателе, нажать на педаль тормоза и потом остановить двигатель. Удерживать педаль нажатой около 30 секунд. Если высота педали не изменяется, усилитель работает нормально, если педаль поднимается — усилитель неисправен.

Рисунок 7.10 Иллюстрация к п. 3.

Выполнить три теста, описанных выше. Если хотя бы один тест из трех не соответствует нормальной работе, проверить обратный клапан, вакуумный шланг и усилитель на наличие повреждений.

Уход за тормозной системой автомобиля

Как один из наиболее важных узлов, тормозная система автомобиля требует постоянного внимания и ухода. Здесь буквально любая неисправность может привести к непредсказуемым последствиям на дороге.

Некоторые диагнозы можно поставить, исходя из характера поведения тормозной педали. Так увеличенный ход или «мягкая» педаль свидетельствуют, скорее всего, о попадании воздуха в систему гидропривода в результате утечки тормозной жидкости. Поэтому необходимо периодически контролировать уровень жидкости в бачке.

Её повышенный расход может быть следствием повреждения гидрошлангов и трубок, а также обыкновенного испарения со временем. Это приводит к попаданию в систему воздуха и отказу тормозов.

Пришедшие в негодность детали необходимо заменить, а систему придется прокачивать, выпуская воздух из каждого рабочего цилиндра на колесах и доливая жидкость. Процесс длительный и нудный. Уход автомобиля при торможении в сторону говорит о возможном выходе из строя одного из рабочих цилиндров или чрезмерном износе накладок на каком-то определенном колесе. При загрязнении тормозных механизмов может возникать характерный шум при нажатии на педаль.

Все эти неисправности легко устраняются самостоятельно или обращением в сервисный центр. А чтобы свести к минимуму вышеописанные неприятности, берегите тормоза, чаще используйте торможение двигателем, особенно на крутых и затяжных спусках. Продолжительное по времени включение основной рабочей системы ведет к перегреву деталей и служит причиной различных поломок.

Что еще стоит почитать

Принцип работы сцепления автомобиля

Не работает стояночный тормоз

Главный цилиндр сцепления

Устройство глушителя Бачок сцепления

Диагностика тормозной системы

Для диагностирования общей эффективности тормозной системы зачастую применяются специальные стенды.

Наибольшее распространение получили барабанные стенды, позволяющие определить усилие, создаваемое тормозной системой на каждом колесе и время срабатывания системы.

Затем исходя из показаний, производится обслуживание и ремонт.

Народные методы диагностики тормозов.

Одним из таких методов является замер тормозного пути. Именно этот метод положен в основу площадочного стенда.

Суть метода сводиться к движению авто с определенной скоростью по ровной площадке с последующим экстренным торможением.

После этого замеряется тормозной путь и на основе замеров и сравнения их с номинальным значением, указанным в тех. документации к авто, определяется эффективность тормозов.

К примеру, на ВАЗ 2109 в полностью загруженном состоянии тормозной путь на сухой ровной поверхности при скорости 80 км/ч должен составлять примерно 38 м.

Значение меньше или таковое указывает на отличную работу тормозов, большее значение сигнализирует о проблемах в работе.

Недостатком этого метода является невозможность определения эффективности работы тормозов на каждом колесе и время срабатывания привода.

Также на показания в значительной мере влияют дорожные условия при проведении диагностики (мокрая поверхность дороги или сухая и т.д.).

Работа электронной тормозной системы

В экстренной ситуации, когда вы инстинктивно нажимаете педаль тормоза с силой, в любых, даже самых неблагоприятных дорожных условиях, автомобиль не будет поворачивать, не будет вас сбивать с курса. Наоборот, управляемость машины останется. Это означает, что вы можете обойти препятствие, а когда вы останавливаетесь на скользком повороте, избегайте катания на коньках. Работа АБС сопровождается импульсными подергиваниями на педали тормоза. Их сила зависит от конкретной марки автомобиля и звука дребезжащего звука от модуля модулятора. Работоспособность системы обозначается световым индикатором с пометкой «ABS» на панели приборов. Индикатор загорается при включении зажигания и выключается через 2-3 секунды после запуска двигателя. Следует помнить, что остановка автомобиля с ABS не должна повторяться и прерываться.

Виды и устройство

Все тормозные узлы делятся на несколько групп по функциональному признаку:

исполнительные механизмы, к ним относятся колодки, суппорты, диски, барабаны;
привод тормозов, обычно гидравлический, включает главный и рабочие цилиндры, тормозные магистрали, рабочую жидкость, узлы и детали антиблокировочной системы (ABS), иногда регуляторы;
усилитель тормозов, вакуумный или пневматический с электронными компонентами;
педальный узел;
стояночные механизмы.

При нажатии на педаль усилие передаётся через магистрали к исполнительным механизмам, колодки прижимаются к дискам или барабанам.

За счёт наличия фрикционных накладок на колодках трение достаточно велико для замедления автомобиля с выделением большого количества тепла. Благодаря размерам деталей и наличию вентиляции энергия уходит в окружающую атмосферу.

Тем не менее, при частых торможениях температура деталей растёт, и момент отказа тормозов из-за перегрева неизбежно произойдёт, конструкция определяет лишь время, в течении которого они смогут проявлять свою стойкость.

На тяжёлых автомобилях, где требования к тормозам особенно велики, существует деление тормозной системы на несколько независимо работающих структур:

основной рабочий тормоз, применяется как для служебных, так и экстренных торможений, может быть дублирован однотипными узлами;
запасной тормоз, выполненный в виде отдельной системы;
стояночный, он же блокирует движение при недостаточном давлении в системе;
вспомогательный или горный тормоз, агрегатирован с двигателем, предохраняет механизмы рабочей системы от перегрева на затяжных спусках.

Обязательным условием стало наличие усилителя. Водитель не должен уставать и создавать непомерные усилия на педали, для этого используется дополнительный источник энергии, чаще всего это разрежение во впускном коллекторе бензинового двигателя.

При нажатии на педаль открывается клапан усилителя и перепад давлений через мембрану помогает ноге водителя. В дизельных двигателях такого разрежения нет, поэтому применяется отдельный насос.

Виды тормозных дисков

По материалу изготовления тормозные диски подразделяются на:

Чугунные;
Диски из нержавейки;
Карбоновые;
Керамические.

Керамический диск

Чаще всего тормозные диски изготовлены из чугуна, который имеет хорошие фрикционные свойства и невысокую стоимость производства. Износ тормозных дисков из чугуна не велик. С другой стороны, при регулярном интенсивном торможении, вызывающем повышение температуры, возможно коробление чугунного диска, а при попадании на него воды – покрытие трещинами. Помимо этого, чугун достаточно тяжелый материал, а после длительной стоянки может покрываться ржавчиной.

Известны диски и из нержавейки, которая не так чувствительна к перепадам температур, но обладает более слабыми фрикционными свойствами, чем чугун.

Перфорированный вентилируемый диск

Карбоновые диски отличаются меньшим весом, по сравнению с чугунными. Также они имеют более высокий коэффициент трения и рабочий диапазон. Однако по своей стоимости такие диски могут конкурировать со стоимостью автомобиля малого класса. Да и для нормальной работы необходим их предварительный прогрев.

Керамические тормоза не могут сравниться с карбоном по показателю коэффициента трения, но имеют ряд своих преимуществ:

устойчивость к высокой температуре;
стойкость к износу и коррозии;
высокая прочность;
небольшая удельная масса;
долговечность.

Есть у керамики и свои минусы:

плохая работа керамики при низких температурах;
скрип при работе;
высокая стоимость.

Тормозные диски можно подразделить и на:

Вентилируемые;
Перфорированные.

Первые состоят из двух пластин с полостями между ними. Это сделано для лучшего отвода тепла от дисков, средняя рабочая температура которых составляет 200-300 градусов. Вторые имеют перфорацию/насечки по поверхности диска. Перфорация или насечки предназначены для отвода продуктов износа тормозных колодок и обеспечения постоянного коэффициента трения.

Типы тормозных приводов

механический;

гидравлический;

пневматический;

электрический;

комбинированный.

Механический привод используется в стояночной тормозной системе и представляет собой систему тяг, рычагов и тросов, соединяющую рычаг стояночного тормоза с тормозными механизмами задних колес.

Гидравлический привод является основным типом привода в рабочей тормозной системе.

Конструкция гидравлического привода включает:

тормозную педаль;

усилитель тормозов;

главный тормозной цилиндр;

колесные цилиндры;

шланги и трубопроводы.

Гидравлический тормозной привод включает в свой состав различные электронные компоненты:

антиблокировочная система тормозов,

усилитель экстренного торможения,

система распределения тормозных усилий,

электронная блокировка дифференциалов,

антипробуксовочная система.

Пневматический привод используется в тормозной системе грузовых автомобилей.

Комбинированный тормозной привод представляет собой комбинацию нескольких типов привода.

«ABS»

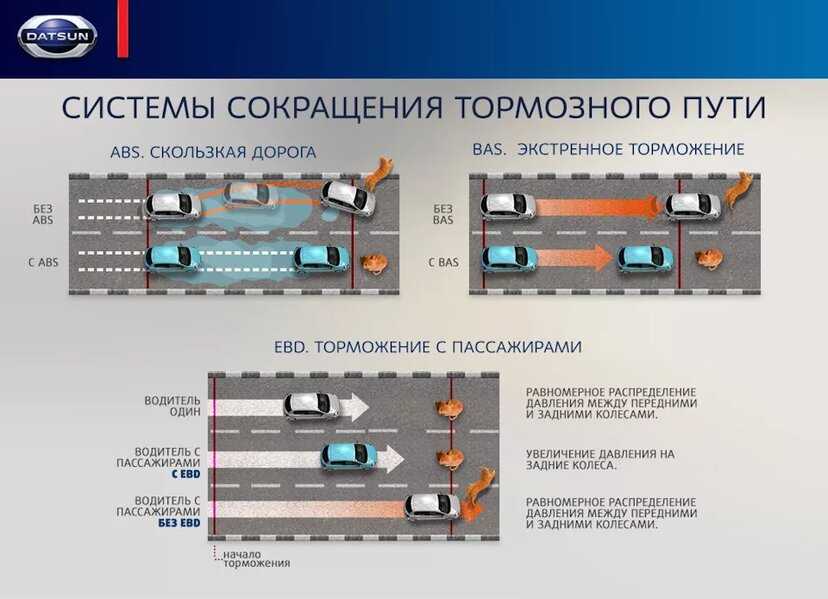

Если на автомобиле без антиблокировочной тормозной системы (ABS) резко нажать педаль тормоза и держать ее какое-то время, то вероятнее всего одно из колес или более число колес будет заблокировано, то есть колесо или колеса перестанут вращаться, именно до того момента прежде чем машина остановится, что наверняка приведет к неконтролируемому заносу и к потере управления самим автомобилем.

Лучшим способом сохранения этой управляемости машиной при необходимости быстрого торможения без ABS является, применение особого способа торможения, который заключается в следующем, а именно: -в необходимости нажатия педали тормоза без ее долгого удержания и резкого мгновенного отпускания этой педали с повторным (вторичным) нажатием на данную педаль тормоза. Таким образом, нажимая и отпуская в данном случае тормоз мы с вами снижаем тот риск попасть в неуправляемый занос от такого резкого торможения.

Этот способ-метод называется «порогом торможения», который как-раз и заключается в том, что тормоз в автомобиле остается полностью зажатым до момента блокировки колес. Данная система «ABS» делает это за самого водителя автоматически. Когда водитель начинает резко тормозить на автомобиле с такой системой «ABS», то электроника в машине не позволяет колесам заблокироваться.

В отличие от конкретного водителя (даже профессионала) эта система «ABS» сама зажимает тормоза и отпускает их намного лучше и быстрее. Автомобилем оборудованным системой ABS намного проще управлять. Именно поэтому в гоночных болидах Формулы-1 запретили использовать данную систему, по причине, что эта «ABS» по-просту снижает требуемое мастерство участника гонок, что позволяет использовать в гонках менее подготовленного к ним пилота.

4-х канальная система «ABS» состоит из следующих основных компонентов, а именно: — из датчиков скорости на каждое колесо, из электронного управления гидравлической тормозной системой, из насоса для восстановления давления в гидролитической тормозной системе, а также из электронного блока управления всей системой «ABS».

Когда эта электронная система замечает, что одно из колес начинает вращаться быстрее других колес что несомненно может привести к последующей его блокировке, то чтобы не допустить этого данная система тут же начинает зажимать при помощи электронной гидролитической системы и так же резко разжимать сам тормоз, тем самым замедляя это колесо от быстрого вращения без риска его блокировки.

Так как тормозная система «ABS» сама автоматически быстро зажимает клапана в суппортах, которые далее зажимают тормозные колодки, и естественно быстро их разжимает, то водитель начинает чувствоват в самой педали тормоза определенные многочисленные толчки. На некоторых моделях машин во время срабатывания «ABS» раздается такой характерный скрежущий звук. А в некоторых моделях автомобилей при срабатывании системы «ABS» педаль тормоза даже может по-просту проваливаться в полик.

Многие другие из таких систем безопасности автомобилей, такие например, как стабилизация и контроль тяги, используют для своей работы какую-то часть системы «ABS». Так, для поддержания устойчивости машины используются например, датчики скорости «ABS» установленные конкретно на колесах, а еще гидравлическая тормозная система которая управляется электроникой. Подавляющее большинство современных автомобилей имеют сегодня в своих базовых комплектациях систему «ABS».

Вопреки распространенному мнению, что система «ABS» сокращает тормозной путь автомобиля, хотим сказать, что это ошибочное мнение, она не сокращает тормозной путь, а обеспечивает ту самую безопасность водителя во время резкого торможения, защищая тем самым автомобиль от неконтролируемого и неуправляемого заноса.

Но тем не менее, при некоторых дорожных ситуациях и погодных условиях данная система «ABS» все-же может сокращать длину тормозного пути. Так, например, на мокрой асфальтовой дороге эта система «ABS» действительно сокращает тормозной путь автомашины. А вот на гравийных и проселочных дорогах эта самая система уже ни как не поможет сократить длину вашего тормозного пути. Хотя из-за естественной неровности дорожного покрытия автомобиль в любом случае сможет затормозить быстрее, так как колеса машины имеют дополнительное определенное препятствие для своего последующего вращения.

Основная тормозная система

На современных легковых автомобилях устанавливают основные ТС, состоящие из тормозного гидропривода и тормозных механизмов. Когда водитель нажимает ногой на педаль тормоза, та сила, с которой он давит на педаль, передается на устройство, которое называется главный тормозной цилиндр. Главный тормозной цилиндр имеет поршень, который, двигаясь, увеличивает давление в системе гидравлических тормозных трубок, ведущих к каждому колесу автомобиля. На каждом колесе тормозная жидкость под давлением оказывает воздействие на поршень колесного тормозного механизма, который выдвигает тормозные колодки, а те, в свою очередь, прижимаются к тормозному барабану или тормозному диску. Трение замедляет вращение колес и движение автомобиля.

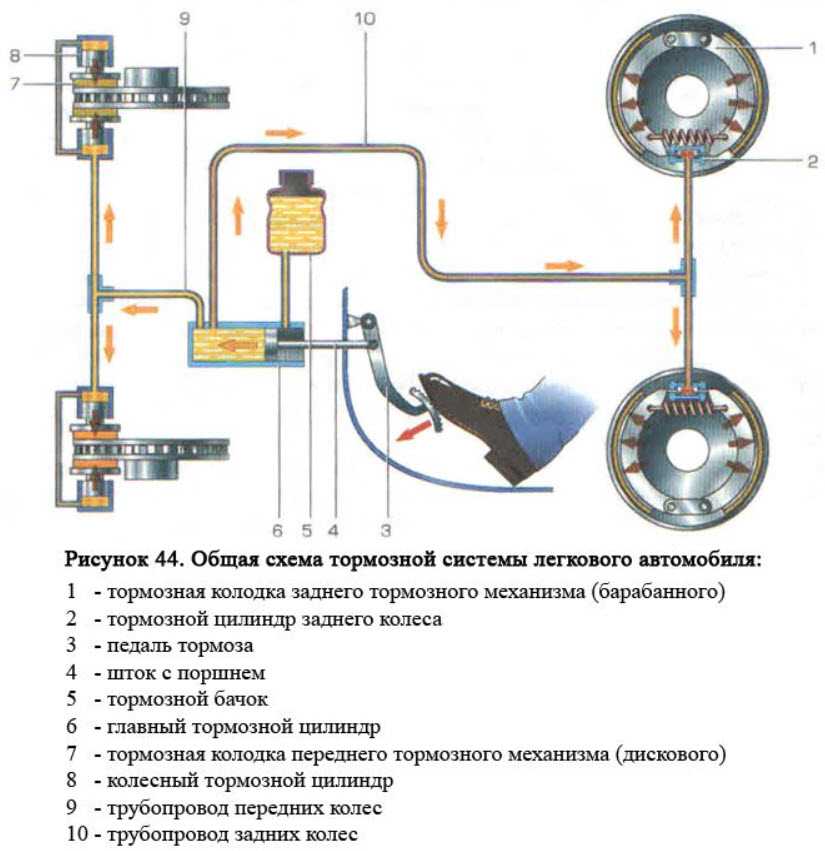

Схема гидропривода тормозов

1 – тормозные цилиндры передних колес; 2 – трубопровод передних тормозов; 3 – трубопровод задних тормозов; 4 – тормозные цилиндры задних колес; 5 – бачок главного тормозного цилиндра; 6 – главный тормозной цилиндр; 7 – поршень главного тормозного цилиндра; 8 – шток; 9 – педаль тормоза

В гидропривод основной ТС входят:

главный тормозной цилиндр с вакуумным усилителем или без него;
регулятор давления в задних тормозных механизмах;
рабочий контур (трубопровод диаметром 4-8 мм).

Рабочий контур соединяет между собой устройства гидропривода и тормозные механизмы. Главный тормозной цилиндр (ГТЦ) предназначен для преобразования усилия, прилагаемого к педали тормоза, в избыточное давление тормозной жидкости и распределения его по рабочим контурам. Бачок с запасом тормозной жидкости может крепиться на ГТЦ или вне его. Вместе с ГТЦ на большинстве автомобилей устанавливают вакуумные усилители, которые увеличивают силу, создающую давление в тормозной системе. Вакуумный усилитель (рис. 2) конструктивно связан с главным тормозным цилиндром. Основным элементом усилителя является камера, разделенная резиновой перегородкой (диафрагмой) на два объема. Один объем связан с впускным трубопроводом двигателя, где создается разряжение, а другой с атмосферой. Из-за перепада давлений, благодаря большой площади диафрагмы, «помогающее» усилие при работе с педалью тормоза может достигать 30 – 40 кг и больше. Это значительно облегчает работу водителя при торможениях и позволяет сохранить его работоспособность длительное время.

Схема вакуумного усилителя

1 – главный тормозной цилиндр; 2 – корпус вакуумного усилителя; 3 – диафрагма; 4 – пружина; 5 – педаль тормоза

Регулятор уменьшает давление в приводе тормозных механизмов задних колес. При торможении сила инерции движущегося автомобиля и противодействующая ей сила трения (точка приложения которой ниже центра тяжести автомобиля) создают продольный опрокидывающий момент. Мягкая передняя подвеска, реагируя на него, “проседает”, а задние колеса “разгружаются”. Поэтому даже при неэкстренном интенсивном торможении задние колеса могут блокироваться, что часто приводит к заносу автомобиля. В зависимости от изменения расстояния между элементами задней подвески и кузовом автомобиля (его продольного наклона) давление в приводе задних тормозов (по сравнению с передними) ограничивается. В результате чего блокировки задних колес не происходит или (в зависимости от замедления и загруженности автомобиля) она возникает значительно позже.

Система помощи при экстренном торможении

Конструкции систем помощи при экстренном торможении можно разделить на два типа по принципу создания максимального тормозного давления: пневматические и гидравлические.

BA (Brake Assist), BAS (Brake Assist System), EBA (Emergency Brake Assist) на автомобилях Mercedes-Benz, BMW, Toyota, Volvo и др.;
AFU на автомобилях Renault, Peugeot, Citroen.

Конструктивно данные системы объединяют датчик скорости перемещения штока вакуумного усилителя, электронный блок управления и электромагнитный привод штока.

Система помощи при экстренном торможении пневматического типа устанавливается, как правило, на автомобили, оборудованные системой ABS.

Принцип работы данной системы основан на распознавании ситуации экстренного торможения по скорости нажатия педали тормоза. Скорость нажатия на педаль тормоза фиксирует датчик скорости перемещения штока вакуумного усилителя и передает сигнал в электронный блок управления. Если величина сигнала превышает установленное значение, электронный блок управления активирует электромагнит привода штока. Вакуумный усилитель тормозов дожимает педаль тормоза. Экстренное торможение происходит до срабатывания системы ABS.

Системы помощи при экстренном торможении гидравлического типа обеспечивают максимальное давление жидкости в тормозной системе за счет использования элементов системы курсовой устойчивости. К таким системам относятся:

HBA (Hydraulic Braking Assistance) на автомобилях Volkswagen, Audi;
HBB (Hydraulic Brake Booster) на автомобилях Volkswagen, Audi;
SBC (Sensotronic Brake Control) на автомобилях Mercedes-Benz;
DBC (Dynamic Brake Control) на автомобилях BMW;
BA Plus (Brake Assist Plus) на автомобилях Mercedes-Benz.

Система HBA распознает экстренную ситуацию по скорости и силе нажатия педали тормоза. В работе системы используется датчик давления в тормозной системе, датчики частоты вращения колес, выключатель стоп-сигнала. На основании поступающих сигналов электронный блок управления при необходимости включает насос обратной подачи, который доводит давление в тормозной системе до максимального. Действие программы происходит до срабатывания системы ABS.

Система HBB в определенных режимах эксплуатации автомобиля (прогрев двигателя и др.) дублирует вакуумный усилитель тормозов. В работе системы используются датчик давления в тормозной системе, датчик разряжения в вакуумном усилителе, выключатель стоп-сигнала. При недостаточном разряжении в камерах вакуумного усилителя система HBB включает насос обратной подачи и повышает давление в тормозной системе до необходимой величины.

Система SBC в своей работе учитывает множество факторов, в том числе: скорость переноса ноги с педали газа на педаль тормоза, силу нажатия на педаль тормоза, качество дорожного покрытия, направление движения, другие параметры. В соответствии с конкретными условиями движения электронный блок управления формирует оптимальное тормозное усилие на каждое колесо.

Cистема BA Plus контролирует расстояние до впереди идущего автомобиля с помощью радаров системы Distronic. Если расстояние мало и существует опасность столкновения производится визуальное и звуковое предупреждение водителя. Если водитель тормозит недостаточно эффективно система дотормаживает за него.

Система автоматического экстренного торможения

Система автоматического экстренного торможения с помощью радара (лидара) и видеокамеры обнаруживает впереди идущий автомобиль. В случае вероятной аварии (интенсивного сокращения растояния между автомобилями) система реализует частичное или максимальное тормозное усилие, замедляет или останавливает автомобиль. Даже если столкновение произошло, последствия его для обоих автомобилей будут значительно меньше.

Конструктивно система автоматического экстренного торможения построена на других системах активной безопасности — системе адаптивного круиз-контроля (контроль расстояния) и системе курсовой устойчивости (автоматическое торможение).

Известными системами автоматического экстренного торможения являются:

Pre-Safe Brake на автомобилях Mercedes-Benz;
Collision Mitigation Braking System, CMBS на автомобилях Honda;
City Brake Control на автомобилях Fiat;
Active City Stop и Forward Alert на автомобилях Ford;
Forward Collision Mitigation, FCM на автомобилях Mitsubishi;
City Emergency Brake на автомобилях Volkswagen;
Collision Warning with Auto Brake и City Safety на автомобилях Volvo;
Predictive Emergency Braking System, PEBS от Bosch;
Automatic Emergency Braking, AEB от TRW.

Устройство тормозной системы

тормозной механизм;

тормозной привод.

Тормозной механизм предназначен для создания тормозного момента, необходимого для замедления и остановки автомобиля.

На автомобилях устанавливаются фрикционные тормозные механизмы, работа которых основана на использовании сил трения.

Тормозные механизмы рабочей системы устанавливаются непосредственно в колесе.

Тормозной механизм стояночной системы может располагаться за коробкой передач или раздаточной коробкой.

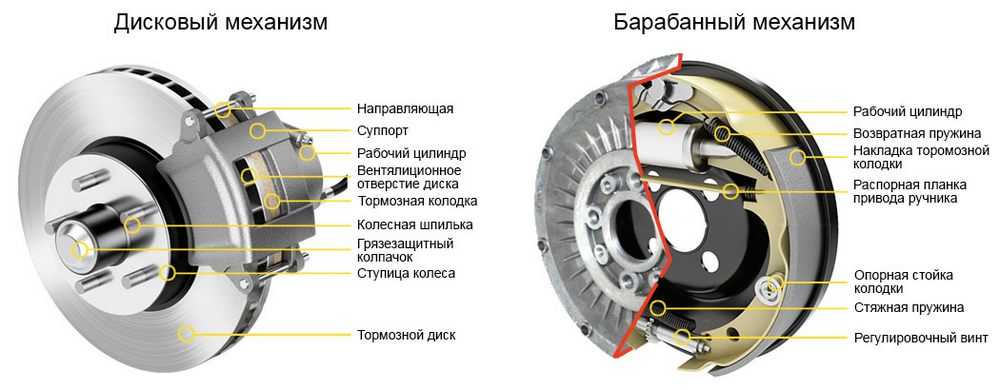

В зависмости от конструкции фрикционной части различают:

барабанные тормозные механизмы;

дисковые тормозные механизмы.

В качестве вращающейся части барабанного механизма используется тормозной барабан, неподвижной части –тормозные колодки или ленты.

Вращающаяся часть дискового механизма представлена тормозным диском, неподвижная – тормозными колодками.

Дисковый тормозной механизм состоит из вращающегося тормозного диска, двух неподвижных колодок, установленных внутри суппорта с обеих сторон.

Тормозной диск при томожении сильно нагреваются. Охлаждение тормозного диска осуществляется потоком воздуха. Для лучшего отвода тепла на поверхности диска выполняются отверстия. Такой диск называется вентилируемым. Для повышения эффективности торможения и обеспечения стойкости к перегреву на спортивных автомобилях применяются керамические тормозные диски.

Тормозные колодки прижимаются к суппорту пружинными элементами. К колодкам прикреплены фрикционные накладки. На современных автомобилях тормозные колодки оснащаютсядатчиком износа.

Тормозной привод обеспечивает управление тормозными механизмами.
