Альтернативные способы облегчения пуска двигателя

Схема плавного пуска электродвигателя болгарки своими руками

У всех кто пользуется болгаркой не один год, она ломалась. Поначалу каждый мастер пытался отремонтировать шлифовальную машинку сверкающую искрами самостоятельно, надеясь, что она заработает после замены щёток. Обычно после такой попытки, сломанный инструмент остается лежать на полке с прогоревшими обмотками. А на замену покупается новая болгарка.

Дрели, шуруповёрты, перфораторы, фрезеры в обязательном порядке оборудованы регулятором набора оборотов. Некоторые так называемые калибровочные шлифмашинки также снабжаются регулятором, а обычные болгарки имеют только кнопку включения.

Маломощные болгарки производители не усложняют дополнительными схемами преднамеренно, ведь такой электроинструмент должен стоить дешево. Понятно конечно, что срок службы недорого инструмента всегда короче, чем у более дорогого профессионального.

Самую простую болгарку можно модернизировать, так что у неё перестанут повреждаться редуктор и обмоточные провода якоря. Эти неприятности преимущественно происходят при резком, другими словами, ударном пуске болгарки.

Вся модернизация заключается всего лишь в сборке электронной схемы и закреплении её в коробке. В отдельном коробке, потому что в ручке шлифмашинки очень мало места.

Проверенная, рабочая схема выложена ниже. Она первоначально предназначалась для регулировки накала ламп, то есть для работы на активную нагрузку. Её главное достоинство ? простота.

1. Изюминкой устройства плавного пуска, принципиальную схему которого вы видите, является микросхема К1182ПМ1Р. Эта микросхема узкоспециализированная, отечественного производства.
2. Время разгона можно увеличить, выбрав конденсатор С3 большей емкости. Во время заряжания этого конденсатора, электродвигатель набирает обороты до максимума.
3. Не нужно ставить взамен резистора R1 переменное сопротивление. Резистор сопротивлением 68 кОм оптимально подобран для этой схемы. При такой настройке можно плавно запустить болгарку мощностью от 600 до 1500 Вт.
4. Если собираетесь собрать регулятор мощности, тогда нужно заменить резистор R1 переменным сопротивлением. Сопротивление в 100 кОм, и больше, не занижает напряжение на выходе. Замкнув ножки микросхемы накоротко, можно вовсе выключить подключенную болгарку.
5. Вставив в силовую цепь семистор VS1 типа ТС-122-25, то есть на 25А, можно плавно запускать практически любую доступную в продаже шлифмашинку, мощностью от 600 до 2700 Вт. И остается большой запас по мощности на случай заклинивания шлифмашинки. Для подключения болгарок мощностью до 1500 Вт, достаточно импортных семисторов BT139, BT140. Эти менее мощные электронные ключи дешевле.

Семистор в приведенной выше схеме полностью не открывается, он отрезает около 15В сетевого напряжения. Такое падения напряжения никак не сказывается на работе болгарки. Но при нагреве семистора, обороты подключенного инструмента сильно снижаются. Эта проблема решается установкой радиатора.

У этой простой схемы есть ещё один недостаток – несовместимость её с установленным в инструмент регулятором оборотов.

Собранную схему нужно запрятать в коробок из пластмассы. Корпус из изоляционного материала важен, ведь нужно обезопасить себя от сетевого напряжения. В магазине электротоваров можно купить распределительную коробку.

К коробке прикручивается розетка и подключается кабель с вилкой, что делает эту конструкцию внешне похожей на удлинитель.

Если позволяет опыт и есть желание, можно собрать более сложную схему плавного пуска. Приведенная ниже принципиальная схема является стандартной для модуля XS–12. Этот модуль устанавливается в электроинструмент при заводском производстве.

Если нужно менять обороты подключенного электродвигателя, тогда схема усложняется: устанавливается подстроечный, на 100 кОм, и регулировочный резистор на 50 кОм. А можно просто и грубо внедрить переменник на 470 кОм между резистором 47 кОм и диодом.

Параллельно конденсатору С2 желательно подсоединить резистор сопротивлением 1 МОм (на приведенной ниже схеме он не показан).

Напряжение питания микросхемы LM358 находится в пределах от 5 до 35В. Напряжение в цепи питания не превышает 25В. Поэтому можно обойтись и без дополнительно стабилитрона DZ.

Какую бы вы схему плавного пуска ни собрали, никогда не включайте подключенный к ней инструмент под нагрузкой. Любой плавный пуск можно сжечь, если торопиться. Подождите пока болгарка раскрутиться, а затем работайте.

Что представляет собой

В современных автомобилях реализована электрическая система пуска двигателя. Также ее часто называют стартерной системой пуска. Одновременно с вращением коленвала в работу включается , зажигания и топливоподачи. Происходит сгорание топливовоздушной смеси в камерах сгорания и поршни проворачивают коленвал. После достижения определенных оборотов коленчатого вала двигатель начинает работать самостоятельно, по инерции.

Запуск двигателя

Чтобы запустить двигатель, нужно достичь определенной частоты вращения коленчатого вала. Для разных типов двигателей это значение отличается. Для бензинового мотора минимально необходимо 40-70 об/мин, для дизельного – 100-200 об/мин.

На начальном этапе автомобилестроения активно использовалась механическая система пуска с помощью заводной рукоятки. Это было ненадежно и неудобно. Сейчас от таких решений отказались в пользу электрической системы запуска.

Регулировка механизма включения редуктора

Механизм включения редуктора регулируется посредством перевода рычага управления муфтой во включенное положение его поворотом до упора против часовой стрелки. Отклонение рычага от вертикали не должно превышать 45-55 градусов.

Для регулировки угла без изменения валика выкручивают болты, рычаг снимают со шлицев и устанавливают в требуемом положении, после чего болты закручивают. Пусковая шестерня, или бендикс, должна находиться в выключенном положении, для чего рычаг проворачивается против часовой стрелки без перемещений.

Длина тяги регулируется резьбовой вилкой таким образом, чтобы она надевалась на рычаги. Палец рычага пусковой шестерни при этом должен занимать крайнее левое положение прорези. Максимальный зазор между пальцем и прорезью не должен превышать 2 миллиметров. Пальцы шплинтуют после установки тяги, затем затягивают контргайки вилки. Рычаг возвращают в вертикальное положение и соединяют с тягой. Муфта регулирует длину тяги.

После регулировки механизма необходимо убедиться в том, что рычаг перемещается без заедания. Работа механизма проверяется при запуске. Пусковая шестерня не должна скрежетать во время работы пускового двигателя.

При правильной регулировке и настройке всех механизмов и деталей обеспечивается стабильная работа двигателя.

Преимущества пусковых ДВС и предъявляемые к ним требования

Среди достоинств двигателей отмечают возможность подогрева моторного масла в картере при помощи отработанных газов и прогрева охлаждающей системы посредством циркуляции охлаждающей жидкости через рубашку охлаждения.

Карбюраторные двигатели принципиально отличаются от других моторов системой питания, включающей топливную систему и устройства, обеспечивающее его питание воздухом.

Основные требования, предъявляемые к карбюраторам:

• Быстрый и надежный пуск двигателя.
• Тонкое распыление топлива.
• Обеспечение быстрого и надежного запуска двигателя.
• Точное дозирование горючего для обеспечения отличных мощностных и экономических показателей во всех режимах работы двигателя.
• Возможность плавного и быстрого изменения режима работы двигателя.

Сила тока при старте

Стартеры для бензинового и дизельного мотора будут отличаться по мощности. Для бензиновых ДВС используются стартеры мощностью 0,8-1,4 кВт, для дизельных – 2 кВт и выше. Что это значит? Это значит, что стартеру с дизельным мотором нужно больше мощности, чтобы прокрутить коленвал на сжатие. Стартер мощностью 1 кВт потребляет 80А, 2 кВт потребляет 160А. Больше всего энергии уходит на начальную прокрутку коленчатого вала.

Среднее значение пускового тока для бензинового двигателя – 255А для успешной прокрутки коленвала, но это с учетом плюсовой температуры 18С° или выше. При минусовой температуре стартеру нужно крутить коленвал в загустевшем масле, что повышает сопротивление.

Основные принципы пуска мотора

Запустить двигатель сможет каждый, кто имеет водительское удостоверение. Этому учат в автомобильной школе. А вот, какая схема запуска ДВС знают далеко не все, тем более какие процессы происходят в моторе от момента поворота ключа зажигания до того, когда пойдут первые выхлопные газы.

Так, если разобраться, за несколько секунд происходит несколько важных процессов в самом силовом агрегате. Рассмотрим последовательность действий и процессов, которые приводят к пуску мотора. Стоит отметить, что в зависимости от типа движка, система запуска двигателя может отличаться, но принцип работы и действия схожий.

1. Когда водитель вставляет ключ в замок зажигания и поворачивает его в положение II, начинает работать бензиновый насос, который подает топливо на форсунки, а те в свою очередь подают первую дозу горючего в камеры сгорания.
2. В то время, когда двигатель получил партию горючего, образовывается воздушно-топливная смесь, необходимая чтобы запустить цилиндры.
3. Водитель поворачивает ключ зажигания, чем запускает процесс. Стартер, получая ток с аккумулятора, начинает раскручивать коленчатый вал, пока в одном из цилиндров не произойдет детонация, и он не запустит остальные. При этом электронный блок управления регулирует, когда следует подать следующую партию горючего в цилиндр и образовать искру.

Данный принцип двигателя внутреннего сгорания, который был расписан, относиться не только к инжектору, но и к карбюратору и даже к дизелю. В случае последнего нет искры, а топливо сжигается с помощью давления и свечей накала, которые разогревают топливо до того момента, пока оно не сдетонирует.

Жидкость HI-GEAR «Start Up»

Продукция американской компании пользуется успехом на автомобильном рынке. Жидкость для запуска двигателя зимой «Start Up» подходит для использования, как на карбюраторных, так и инжекторных моторах, работающих на дизеле, бензине, газе. Особенностью суспензии в том, что продукт способен протестировать отдельные элементы механизма питания установки. В состав композиции включены как газовые составляющие, так и смазка, устраняющая трение в нагруженных местах. Объём продаваемой в баллоне жидкости составляет 286 мл, (артикул HG3319).

Жидкость для мотора «Start Up»:

Стоит отметить, что есть и другие производители, продукция которых по качеству отвечает установленным стандартам. Однако представленные жидкости входят в тройку лидеров, да к тому же подделка встречается редко, что объясняется степенями защиты.

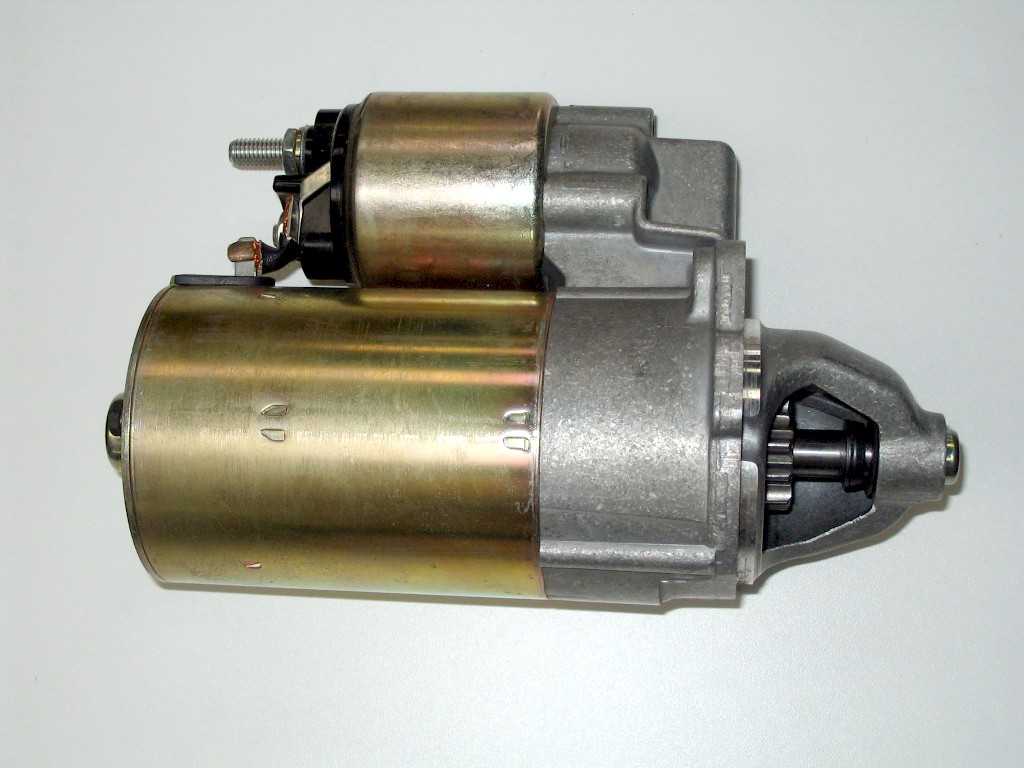

Как работает запуск двигателя

После поворота ключа в замке зажигания в положение «запуск» замыкается электрическая цепь. Ток по плюсовой цепи от аккумулятора поступает на обмотку тягового реле стартера. Затем по обмотке возбуждения ток проходит к плюсовой щетке, затем по обмотке якоря на минусовую щетку. Так срабатывает тяговое реле. Подвижный сердечник втягивается и замыкает силовые пятаки. При движении сердечника выдвигается вилка, которая толкает приводной механизм (бендикс).

После замыкания силовых пятаков от аккумулятора подается пусковой ток по плюсовому проводу на статор, щетки и ротор (якорь) стартера. Вокруг обмоток возникает магнитное поле, которое приводит в движение якорь. Таким образом электрическая энергия от аккумулятора преобразуется в механическую энергию.

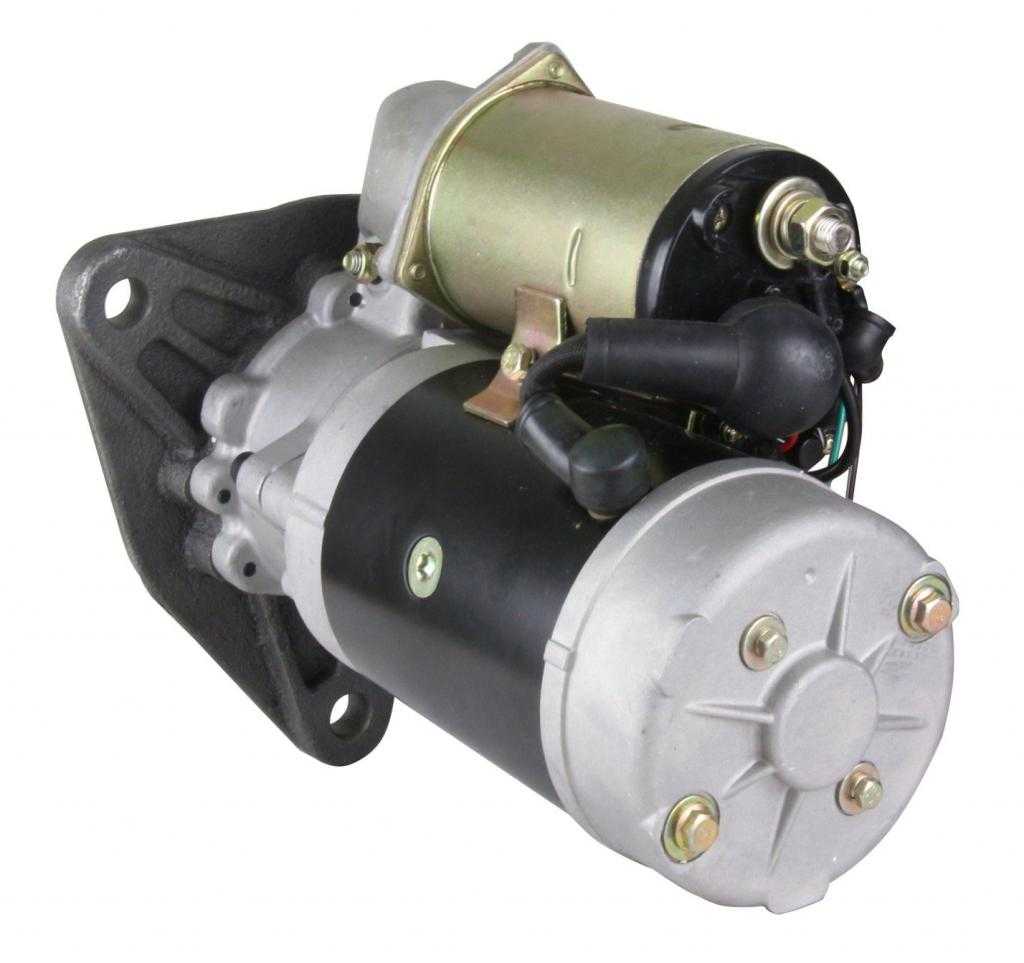

Работа выключенного и включенного стартера

Как уже было сказано, вилка, во время движения втягивающего реле, выталкивает бендикс к венцу маховика. Так происходит зацепление. Якорь вращается и приводит в движение маховик, который передает это движение коленчатому валу. После запуска двигателя маховик раскручивается до больших оборотов. Чтобы не повредить стартер, срабатывает обгонная муфта бендикса. При определенной частоте бендикс вращается независимо от якоря.

После запуска двигателя и отключения зажигания от положения «запуск» бендикс принимает исходное положение, а двигатель работает самостоятельно.

Устройство пускового двигателя

Конструкция ПД состоит из:

• Системы питания.
• Редуктора пускового двигателя.
• Кривошипно-шатунного механизма.
• Остова.
• Системы зажигания.
• Регулятора.

Остов двигателя состоит из цилиндра, картера и головки цилиндров. Части картера соединены между собой болтами. Штифты очерчивают центр пускового двигателя. Передаточные шестерни защищены специальной крышкой и располагаются в передней части картера, цилиндр — в верхней части. Удвоенные литые стенки создают рубашку, в которую подается вода через патрубок. Колодцы, соединенные двумя продувочными окнами, позволяют смеси поступать в картер.

По своему устройству пусковые двигатели являются двухтактными стартовыми двигателями, идущими в паре с модифицированными дизелями. Двигатели оснащаются однорежимным центробежным регулятором, напрямую подключаемым к карбюратору. Стабильность работы коленвала, как и открытие и закрытие дроссельной заслонки, регулируются в автоматическом режиме. Несмотря на малую мощность (всего 10 лошадиных сил), ПД может вращать коленвал со скоростью 3500 оборотов в минуту.

Как работает запуск двигателя

После поворота ключа в замке зажигания в положение «запуск» замыкается электрическая цепь. Ток по плюсовой цепи от аккумулятора поступает на обмотку тягового реле стартера. Затем по обмотке возбуждения ток проходит к плюсовой щетке, затем по обмотке якоря на минусовую щетку. Так срабатывает тяговое реле. Подвижный сердечник втягивается и замыкает силовые пятаки. При движении сердечника выдвигается вилка, которая толкает приводной механизм (бендикс).

После замыкания силовых пятаков от аккумулятора подается пусковой ток по плюсовому проводу на статор, щетки и ротор (якорь) стартера. Вокруг обмоток возникает магнитное поле, которое приводит в движение якорь. Таким образом электрическая энергия от аккумулятора преобразуется в механическую энергию.

Работа выключенного и включенного стартера

Как уже было сказано, вилка, во время движения втягивающего реле, выталкивает бендикс к венцу маховика. Так происходит зацепление. Якорь вращается и приводит в движение маховик, который передает это движение коленчатому валу. После запуска двигателя маховик раскручивается до больших оборотов. Чтобы не повредить стартер, срабатывает обгонная муфта бендикса. При определенной частоте бендикс вращается независимо от якоря.

После запуска двигателя и отключения зажигания от положения «запуск» бендикс принимает исходное положение, а двигатель работает самостоятельно.

Особенности фабричных моделей

Производители предлагают широкий ассортимент изделий в этой категории. Для упрощенного выбора устройства плавного пуска (УППА) достаточно уточнить соответствие мощности потребления определенного силового агрегата и количества фаз, которые будут изменяться.

При более тщательном изучении вопроса обращают внимание на номинал тока электронных ключей. Его выбирают в несколько раз больше, чем аналогичный рабочий параметр двигателя (берут значение для средних оборотов ротора)

Запас по этой позиции определяют с учетом особенностей оборудования. В насосном оборудовании, например, вполне достаточно превышения на 250-300%. Для пилорам, где нагрузки увеличиваются очень быстро, подойдет множитель от 7 до 11.

К сведению. Отдельно проверяют цикл завершения и частоту операций. При повышенных нагрузках для достаточно быстрого охлаждения требуются более мощные тиристоры. Также применяют эффективные системы пассивного и активного охлаждения с радиаторами.

Простейшие электронные схемы увеличивают до расчетного уровня напряжение на выходе за определенный временной интервал. В современной схемотехнике применяют обратную связь с контролем сдвига фазы, вращающего момента, других параметров. Такие дополнения усложняют оборудование. Однако автоматизированное управление выполняет свои функции более точно с учетом реальных условий. Кроме блокировки опасных режимов, улучшаются экономические эксплуатационные параметры.

Иные важные нюансы приведены в следующем перечне:

• специальное шунтирование основного ключа регулятора упрощает поддержание оптимального температурного режима;
• цифровое управление отличается повышенной точностью;
• для выставления нужных параметров пригодится встроенное индикаторное табло;
• некоторые модели можно подключать к внешним устройствам для решения задач автоматизации контроля и регулировки.

Для корректного выбора ответственные производители приводят в описаниях расширенные сведения (пример):

• назначение – асинхронные электрические двигатели;
• рекомендуемая область применения – вентиляторы, насосное оборудование;
• количество регулируемых фаз – 3;
• параметры сети питания – 220-420 V с допустимой погрешностью 10%;
• мощность потребления электродвигателя – 40/ 76 кВт для напряжения 220/ 400 V, соответственно;
• фабричная настройка по току – 130А;
• особенности пускового режима – контроль момента с применением обратной связи и ограничением по току;
• управление – дискретное цифровое или аналоговое;
• потребляемая мощность управляемой цепи – 15 Вт;
• сигналы на цифровом выходе: тревога, отключение, остановка, пуск, работа;
• скорость передачи сигналов информационного канала – от 4800 до 19200 бит/с;
• блокировки: обрыв цепей фаз, превышение температурного порога с контролем электродвигателя (пускателя);
• охлаждение устройства – конвекционное;
• соответствие по протоколу IEC 60947-4-2 уровням электромагнитных помех;
• устойчивость к вибрациям амплитудой 1,5 мм при частоте 2-13 Гц;
• шум при работе – не более 55дБ;
• рабочий температурный диапазон – от -10°C до +40°C.

Приведенное описание демонстрирует, что, кроме основных технических данных, необходим учет реальных условий эксплуатации. Тщательная подготовка увеличивает долговечность, предотвращает лишние затраты на ремонтные работы.

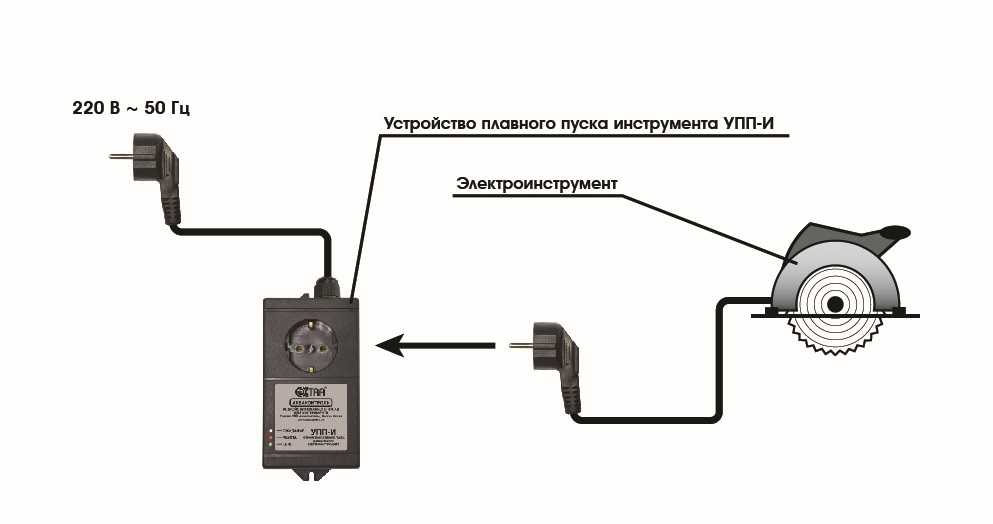

Подключение типового блока для плавного пуска электроинструмента

Сравнительная характеристика

Модель/Производитель	Напряжение (В)/ Номинальный ток (А)	Расчетная мощность, кВт	Цена в руб. по состоянию на февраль 2019 г.
ALTISTART ATS01/ Schneider Electric	380/ 3	1,1	4250-4800
SSI-55/ INSTART	380/ 110	55	32900-34200
MCD100-007/ Danfoss	600/ 15	7,5	12700-13400
MCD 201-015-T4-CV3/ Danfoss	220 (380)/ 34	15	21200-22700
ALTISTART ATSU01/ Schneider Electric	220/ 9	1,5	7900-8600
GS3-045/ ESQ	380/ 90	45	31300-32800

Данные по расходам на покупку, приведенные в сводной таблице, актуализировать несложно. В данном примере они демонстрируют относительное изменение стоимости в зависимости от технических характеристик. Определенное значение в данном сравнении имеет известность бренда.

Запуск мотора в зимний период

А вот с запуском мотора в зимнее время года существуют проблемы, поскольку холодный, иногда ледяной, воздух охлаждает детали и смазки. Именно потому, что масло становится густым, пуск двигателя совершается достаточно тяжело. Связано это с тем, что стартеру приходится с усилием проворачивать коленчатый вал.

Еще один немаловажный фактор — заряженность и состояние аккумуляторной батареи, поскольку зимой стартер при пуске вытягивает из него все мощность. Поэтому, если на транспортном средстве стоит плохой АКБ — зачастую такие машины не заводятся, поскольку батарея разряжается раньше, чем стартеру удается сделать проворот коленчатого вала. Итак, рассмотрим разные варианты пуска силового агрегата для разных типов транспортных средств.

Карбюраторный мотор

Запуск карбюраторного двигателя в зимнее время проводится достаточно просто. Многие автолюбители, которые имели автомобиль с таким типом мотора, знают, как совершается процесс. Итак, рассмотрим последовательность действий, чтобы совершить запуск двигателя автомобиля в зимнее время с карбюраторным силовым агрегатом:

• Вставляем ключ в замок зажигание.
• Вытягиваем на себя рычаг подсоса (необходимо, чтобы закрыть подачу холодного воздуха в камеру сгорания).
• Несколько раз нажимаем на педаль акселератора (чтобы накачать топливо в камеру сгорания).
• Выжимаем сцепление (чтобы облегчить пуск и работу коленчатого вала на первых минутах).
• Поворачиваем ключ и пробуем завести двигатель.

Дизель

Пожалуй, самым тяжелым пуском мотора является запуск дизельного силового агрегата. Особенно затруднительный пуск наблюдается, когда температура воздуха снижается до −12 градусов Цельсия и ниже. Так, двигатель уже практически невозможно завести без дополнительных компонентов и действий, если температура снизиться до −16…-18 градусов Цельсия. Что же стоит предпринять, чтобы совершить запуск дизеля в зимнее время года.

Первый вариант — это установка предподогревателя двигателя, который наши люди увидели в «девяностые» с приходом в страну дизельных Мерседесов и БМВ. На данный момент существует большой ассортимент таких товаров, которые зачастую ставят на микроавтобусы.

Самый известный вариант — Webasto. Он может подогревать масло. Также, для дизельного мотора необходимо устанавливать тэн подогрева дизельного топлива, поскольку солярка кристаллизируется уже при −15 градусах Цельсия.

Второй вариант, который довольно был распространенный для старых дизелей — разжигание костра под топливным баком и картером двигателя. Этот метод является не безопасным, поскольку одна искра может привести к необратимым и катастрофическим последствиям.

Запуск мотора дизеля достаточно простой — ключ зажигания поворачивается в положение 2. Затем, после накачки топливом высокого давления горючего пробуем завести. В случае, если дизельное топливо все-таки кристаллизировалось, то стоит найти способ разогреть его, в противном случае силовой агрегат запустить не удастся.

Инжектор

Пуск инжекторного силового агрегата — самый простой вариант со всех типов силовых агрегатов. Водителя практически ничего не нужно делать, только следовать инструкциям. Что же необходимо сделать, чтобы завести инжектор, даже в самый большой мороз:

• Поворачиваем ключ зажигания в положение 2. Слушаем, работает ли бензонасос. Он должен накачать топливо в камеры сгорания.
• Выключаем зажигание полностью и теперь можно попробовать завести силовой агрегат.

Если процедуру не удалось провести с первого раза, стоит повторить ее несколько раз, но как показывает практика, пуск инжекторного движка происходит с первого раза. Если мотор, так и не удалось запустить, то стоит задуматься — а нет ли проблем у автомобиля?

Например, причиной могут послужить — АКБ, датчики, подача топлива или отсутствие искры. Прежде чем, совершать повторные попытки совершить старт мотора, рекомендуется устранить существующие проблемы.

Модели ПД

Некоторые модели пускачей до сих пор используются на тракторах и спецтехнике различных марок и моделей.

• ПД-8. Одноцилиндровый двухтактный двигатель мощностью 5,1 кВТ. Частота вращения коленчатого вала — 4300 оборотов в минуту. Топливная смесь образуется внешним способом при помощи карбюратора. Диаметр и ход цилиндра одинаковы и составляют 62 миллиметра, рабочий объем — 0,2 литра. Степень сжатия топлива — 6,6. В качестве горючего используется смесь дизельного масла и бензина в пропорции 1:15.
• ПД-10. Одноцилиндровый двухтактный двигатель с кривошипно-камерной продувкой. Смесеобразование внешнее, при помощи карбюратора. Ход цилиндра составляет 85 миллиметров, диаметр — 72 миллиметра, объем — 0,346 литра. Крутящий момент — 25 Н/м, степень сжатия горючего — 7,5.
• П-350. Одноцилиндровый двухтактный пусковой двигатель с кривошипно-камерной продувкой. Образование смеси карбюраторное. Ход цилиндра — 85 миллиметров, диаметр — 72 миллиметра, объем цилиндра — 0,364 литра. Крутящий момент 25 Н/м, степень сжатия — 7,5.

Принцип работы УПП

Силовая часть устройства плавного пуска состоит из силовых тиристоров, включенных встречно-параллельно и обходных контакторов. Изменение напряжения достигается регулировкой проводимости полупроводниковых устройств путем подачи отпирающих импульсов на управляющие контакты. Б.

В состав УПП также входит:

• Генератор управляющих импульсов. Этот блок вырабатывает сигналы, изменяющие угол проводимости полупроводниковых устройств при пуске и остановки электродвигателя.
• Управляющее устройство на базе контроллера или микропроцессора. Его основные функции – подача команд на генератор импульсов, обеспечение связи с другими устройствами, прием сигналов от датчиков, обеспечение защитного отключения электрической машины при аварийных и ненормальных режимах работы.

Старт электрической машины осуществляется на напряжении, составляющем 30-60% от номинального. При этом происходит плавное зацепление шестеренок передаточного механизма, постепенное натяжение ремней привода. Далее управляющий блок постепенно увеличивает проводимость тиристоров до полного разгона электродвигателя. При достижении номинальной частоты вращения вала, замыкаются контакты шунтирующих коммутационных устройств. Ток начинает течь в обход тиристоров. Это необходимо для снижения нагрева полупроводниковых устройств, увеличения срока службы УПП, снижения энергопотребления.

При остановке электродвигателя, контактор включает в цепь тиристоры. С генератора импульсов поступают сигналы, плавно уменьшающие проводимость тиристоров до остановки электрической машины.

Мягкий пуск стартерного электродвигателя постоянного тока

При исследовании пусковых характеристик стартерных электродвигателей выявлено, что при подаче напряжения на электродвигателе возникает импульс обратного тока напряжением более 2000 вольт. Изоляция обмоток электродвигателей может не выдержать и получить межвитковый пробой. Искрение коллектора при больших пусковых токах ведёт к прогоранию пластин коллектора. Избежать пробоя и аварийной ситуации при пуске электродвигателя можно, используя метод разгона оборотов во времени.

Пусковой ток в данной схеме снижен до приемлемой величины с 220 ампер до 20. Условия мягкого пуска созданы двойным уровнем тока — первый создаётся регулировочной характеристикой полевого транзистора в течении времени 0-10 мс,второй — контактами пускового реле от 10 до 60 мс. Ток во время пускового режима растёт почти линейно, что не ведёт к разрушению электрической части электродвигателя.

Схема на рисунке представляет собой гибрид из мощного полевого транзистора и пускового реле.

Полевой транзистор после нажатия кнопки «Старт» открывается подачей напряжения с аккумулятора GB1 на затвор через резистор R1. Цепь, параллельная затвору транзистора и минусу аккумулятора защищает транзистор и несколько увеличивает время включения с 0,02 до 1 мс, зависящего от номиналов резисторов R1,R2 и конденсатора C1 — подаёт с ростом напряжения питание на пусковой электродвигатель М1. Электродвигатель разгонится до номинальных оборотов, в конце этого процесса замкнутся мощные контакты К1.1 реле К1, ток через полевой транзистор прекратится, а рабочий ток электродвигателя не создаст искрения контактов, так как режим разгона выполнен.

Размыкание цепи «Старт» приведёт к размыканию цепи К1.1 и обесточиванию электродвигателя, с понижением тока по экспоненте.

В цепь затвора полевого транзистора в схеме введен стабилитрон для защиты от превышения порогового напряжения, в цепи истока транзистора, параллельно пусковому электродвигателю подключена цепь для гашения импульсного напряжения обратной полярности –диод VD2 и конденсатор С2.

Обмотка реле К1 защищена от импульсов обратной полярности двухполярным светодиодом HL1 с разрядным резистором R4, резистор R3 ограничивает ток питания цепи обмотки, снижает ее нагрев при длительном включении. Диод VD3 устраняет проникновение импульсных помех в цепи питания.

В схеме нет дефицитных радиодеталей: полевые транзисторы установлены на суммарный рабочий ток в 212 ампер. Резисторы типа МЛТ-0,25, R3 на один ватт. Диоды VD2, VD3 импульсного типа. Реле автомобильное -типа MG16566DX на ток контактов 30 ампер и напряжение 12 вольт, напряжение включения такого реле 7 вольт, отпускания 3,5 вольта. Светодиод HL1 заменим на КИПД 45Б -2 или КИПД 23 А1-К, кнопка пуска типа КМ 1-1. В конструкции использовался стартерный электродвигатель итальянского производства, исследования проводились и на других типах электродвигателей мощностью от 10 до 300 ватт..

Конструкция собрана в корпусе размерами 110 * 35 *55 и закреплена рядом со стартером, кнопка пуска установлена в удобном для включения месте и соединена многожильным изолированным проводом сечением 0,5 мм. Полевые транзисторы закреплены общим болтом к радиатору.

Светодиод можно использовать как индикатор пуска или оставить на плате.

Силовые цепи питания электродвигателя необходимо выполнить многожильным проводом сечением не менее 10 мм и как можно короче по длине, для снижения потерь напряжения.

Схема проверена на стенде с указанным двигателем на 250 ватт, для надёжности установить два полевика в параллель, закрепив с двух сторон радиатора, пусковой ток тогда может достигать 220 ампер. Ток в 130 Ампер берёт от аккумулятора стартер а/м «Жигули» ВАЗ 2107.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
VT1	MOSFET-транзистор	IRL2505L	1	Поиск в магазине Отрон	В блокнот
VD1	Стабилитрон	КС818Е	1	Поиск в магазине Отрон	В блокнот
VD2, VD3	Выпрямительный диод	1N4003	2	Поиск в магазине Отрон	В блокнот
HL1	Светодиод	L-57EGW	1	Поиск в магазине Отрон	В блокнот
C1	Конденсатор	0.1 мкФ	1	Поиск в магазине Отрон	В блокнот
C2	Электролитический конденсатор	100 мкФ	1	Поиск в магазине Отрон	В блокнот
R1	Резистор	120 кОм	1	Поиск в магазине Отрон	В блокнот
R2	Резистор	75 кОм	1	Поиск в магазине Отрон	В блокнот
R3	Резистор	1 Ом	1	Поиск в магазине Отрон	В блокнот
R4	Резистор	3.3 кОм	1	Поиск в магазине Отрон	В блокнот
K1	Реле	711.3747-02	1	Поиск в магазине Отрон	В блокнот
M1	Электродвигатель	MG16566DX	1	15В 250Ватт	Поиск в магазине Отрон	В блокнот
SB1	Кнопка	КМ 1-1	1	Поиск в магазине Отрон	В блокнот
GB1	Аккумулятор	7-60 А/Ч	1	Поиск в магазине Отрон	В блокнот
	Добавить все

Регулировка момента зажигания

Момент зажигания пускового двигателя регулируется после выкручивания свечи зажигания. В отверстие цилиндра опускается глубомер штангенциркуля. Минимальное расстояние до днища поршня показывается глубомером в момент поворота коленчатого вала и поднятия поршня в верхнюю мертвую точку. После этого коленвал проворачивается в обратную сторону, а поршень опускается ниже мертвой точки на 5,8 миллиметра. Контакты прерывателя магнето должны при этом размыкаться кулачком ротора. Если этого не происходит, то магнето поворачивается до размыкания контактов и фиксируется в данном положении.
