Сколько выдает генератор: на что обратить внимание
Прежде всего, если возникли проблемы с АКБ, поверять нужно как аккумулятор, так и генератор. Более того, часто бывает так, что генератор на первый взгляд нормально работает, однако аккумулятор недостаточно заряжается или заряд батареи высокий, что приводит к закипанию электролита
В этом случае важно определить, какая зарядка генератора идет на АКБ. Другими словами, необходимо знать, как проверить генератор
Что касается основных симптомов, признаки неисправности генератора следующие:
- на панели горит значок аккумулятора;
- аккумулятор не заряжается или кипит;
- фары и габариты светят тускло;
- появились шумы, свист или скрежет в области генератора.
Проверка начинается с осмотра ремня привода генератора и его натяжения, а также анализа работоспособности других элементов (проводка, клеммы, соединения, ролики и шкивы ремня генератора и т.д.). Если замечаний нет, тогда следует оценить, как работает сам генератор, нет ли посторонних шумов при вращении ротора.
В том случае, когда отклонений от нормы не выявлено, можно переходить к замерам напряжения и силы тока. Замерить необходимо напряжение, силу тока, сопротивление. Чтобы выполнить замеры, следует иметь под рукой мультиметр или вольтметр (можно использовать и нагрузочную вилку).
Итак, в норме на аккумулятор с генератора должно приходить 5—14.5В. Это и есть тот показатель, который обязан выдавать генератор на АКБ. Если заряд генератора отличается, тогда это указывает на проблемы с узлом.
Для замера нужно учитывать, как проверить напряжение генератора на аккумуляторе. Для этого есть два способа – можно выполнить замер на генераторе, а также через АКБ. Дело в том, что генератор напрямую связан с батареей и разницу потенциалов вполне можно измерить прямо на батарее.

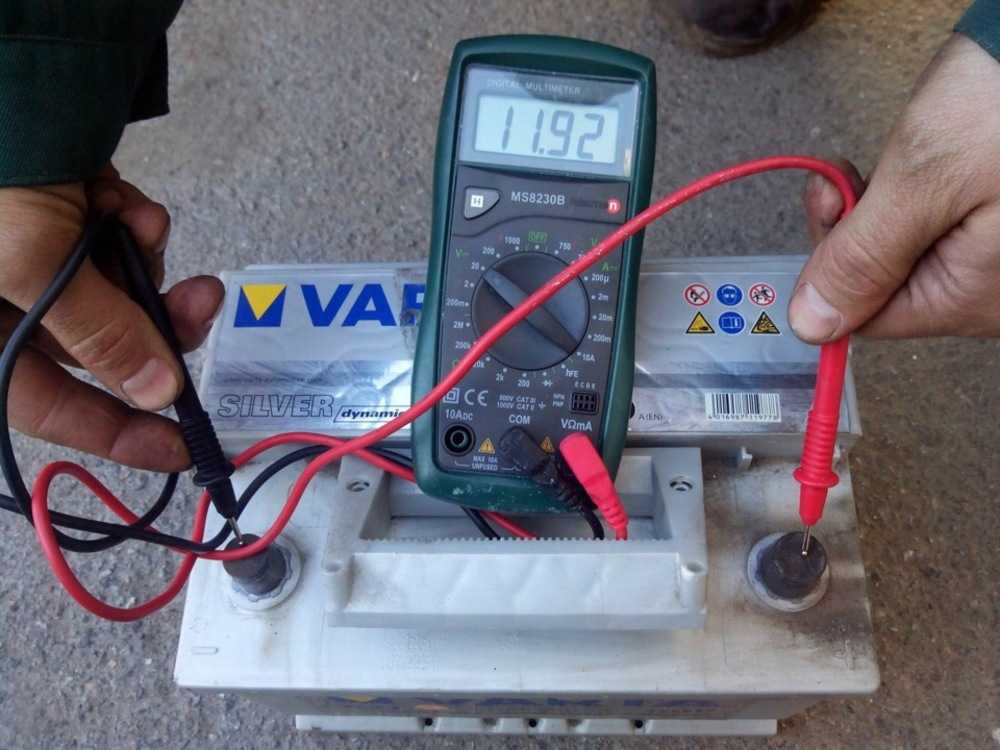

Проще всего использовать мультиметр, который подключается к АКБ в любой последовательности. Если же использовать вилку нагрузочную, она должна быть соединена с клеммами АКБ, при этом строго соблюдается полярность.
Так вот, нормой по напряжению в сети должен быть показатель не ниже 12 вольт. Если завести двигатель, в режиме ХХ и отключенных энергопотребителях напряжение на аккумуляторе должно быть 13.5-14В. Если заметно снижение показателей (например, до 13.3-13.8 вольта), это явное отклонение от нормы, указывающее на неполадки.
Еще полезной может быть информация, сколько ампер выдает генератор на аккумулятор. Фактически, это сила тока, причем на разных авто она отличается в зависимости от электропотребителей. При этом ток заряда должен быть таким, чтобы обеспечивать работу сети и заряжать АКБ.
Чтобы замерить данный показатель, необходимо создать нагрузку в бортовой сети автомобиля (включить «тяжелые» энергопотребители) после запуска ДВС. После того, как мотор запущен и потребители выключены, ток заряда 6—10 ампер, далее показатель снижается, так как идет заряд АКБ. Если же включить габариты, фары, обогрев стекол, сидений, зеркал, тогда происходит повышение зарядного тока. Если этого не происходит, опять же, очевидна неисправность.
Обратите внимание, для точного определения того, какой должна быть сила тока при той или иной нагрузке, можно воспользоваться таблицей (таблица часто встречается на профильных форумах, в специализированной литературе и т.д.). В ней содержатся данные, которые должен выдавать генератор при разной нагрузке
Характеристики генератора привязаны к количеству оборотов двигателя, то есть устройство на разных оборотах должно вырабатывать разный ток.
Еще добавим, что также не лишним будет проверить сопротивление составных компонентов генератора (ротор, статор и диодный мост). Что касается ротора, замер сопротивления осуществляется на обмотке. Если просто, щупы мультиметра соединяют с контактными кольцами (показания от 2.3 до 5.1 Ом укажут на то, что элемент исправен). Если обмотка потребляет ток в рамках от 3 до 4.5 ампер, тогда это норма. Рабочее сопротивление должно быть 0.2 Ома.
Для проверки диодного моста необходимо определить, присутствует или отсутствует сопротивление, при этом сами показатели не важны. Главное, чтобы не было «нулевых» показателей. Мерить нужно попарно (плюс и все пластины на этой стороне/минус и все пластины на его стороне).
Trendline Maxi
Добираемся до места ремонта
Напоследок о том, что делать, если обнаружен перезаряд в пути и нужно добраться к месту ремонта.
Если напряжение не превышает 15 В, то можно спокойно продолжать движение, но стараться не давать высокие обороты на двигатель и по максимуму снизить количество включенных электропотребителей (оставить только необходимые).
Если перезаряд сильный (более 15 В) для начала можно послабить натяжение ремня привода генератора, что снизит его производительность (хотя ремень быстро сотрется).
Если же послабление ремня результата не дало, можно отключить генератор (отсоединить провода от него). В этом случае бортовая сеть будет запитываться только от АКБ.
Если аккумулятор хорошо заряжен при минимальном количестве потребителей на его заряде можно проехать 70-90 км пути, но после этого батарею нужно будет хорошо зарядить ЗУ.
Какое напряжение на аккумуляторе автомобиля вообще считается нормальным
Здесь также имеется в виду напряжение заряженного аккумулятора автомобиля без нагрузки. Это 12,5–13,2 В. Последний вольтаж получается по окончании подзарядки. Какое напряжение должен показывать заряженный аккумулятор автомобиля после 12-часовой выдержки с заглушенным двигателем? Это 12,6–12,8 В. Чтобы получить точные данные, измерения осуществляются где-то через 12 часов после того, как двигатель перестал работать. Это может быть, например, утро, когда машина ночь провела на стоянке или в гараже. Перед измерением одну клемму («массу») снимите с аккумулятора. Удержать свой заряд без изменений новая и заряженная батарея ёмкостью, например, 50 А/ч сможет 141 сутки (при плюсовой температуре воздуха), если она отсоединена от бортовой сети автомобиля. При подключении к ней время сохранения заряда уменьшается в 2 раза. Почему? Даже при заглушенном силовом агрегате и выключенном зажигании потребление тока продолжается: например, из-за подключённой сигнализации утечка составляет от 0,02 до 0,05 А/ч.
Минимальное напряжение
Чтобы избежать глубокого разряда батареи, что чревато необратимыми химическими процессами (сульфатацией), и выхода АКБ из строя, необходимо постоянно контролировать напряжение. Минимальное напряжение автомобильного аккумулятора – 10,5 В (воспользуйтесь ЗУ для восстановления работоспособности изделия). Иное дело U = 9 В. При таком значении нормально зарядить изделие можно только качественным ЗУ. Но даже восстановленная АКБ вряд ли будет полноценно работать. Есть, конечно, специальные схемы по десульфатации батареи, но, стоит повториться, 100%-го эффекта это не даст. Подобная ситуация может говорить о возможном замыкании между пластинами.
Под нагрузкой
Измерение напряжения на клеммах аккумулятора под нагрузкой подразумевает использование специального прибора – нагрузочной вилки. Но не забывайте: посредством устройства определяется всего лишь общая работоспособность батареи и степень её заряженности либо, наоборот, разрядки. Данный аппарат не определит ёмкость АКБ и начавшуюся сульфатацию (если она идёт, конечно). Исходя из этого, очевидно, что показания прибора не позволяют сделать вывод о сроке эксплуатации АКБ. Аппарат состоит:
- из корпуса с мультиметром;
- спирали, выполняющей функцию сопротивления;
- проводов, оканчивающихся зажимами типа «крокодил»;
- включателя.
Всего встречается два типа приборов: аналоговые (со стрелкой) и цифровые. Последние пользуются большей популярностью, так как выдают более точные показания. Практически все вилки предназначены для работы при положительной температуре от +1 до +35 градусов. Но есть и дорогие модели, способные исправно функционировать и в тридцатиградусный мороз. Создаваемый прибором ток колеблется в пределах 100–200 А. В некоторых моделях это значение можно регулировать. Время проверки аккумулятора под нагрузкой – не более 10 сек. Интересно, что по стандартам Евросоюза оно доходит до 20 сек. Нормальное напряжение аккумулятора автомобиля без нагрузки – 12,6–12,7 В.
При работающем двигателе
При заведённом моторе напряжение на аккумуляторе автомобиля из-за генератора будет несколько выше – 13,6–14,2 В. Оговорка: в течение десяти минут после пуска оно выше. Проверку напряжения на аккумуляторе автомобиля при работающем двигателе следует производить после того, как мотор проработает хотя бы 15 минут. Далее включите все потребители энергии в авто:
- стеклоочистители;
- обогреватель заднего стекла;
- отопитель (на максимальном режиме);
- дальний свет;
- магнитолу.
Показания вольтметра должны измениться незначительно – на 0,2–0,3 В. Если напряжение аккумулятора автомобиля при работающем двигателе падает на большее значение, возможны проблемы с генератором. Здесь имеет смысл сделать небольшое отступление. В некоторых машинах (например, ВАЗ2108–2115) на конвейере ставят стандартный родной генератор, выдающий 80 А. Если задействовать потребители, а многие ещё пользуются такими штуками, как сабвуфер, усилитель к магнитоле (особенно если громкость вывернуть на полную мощность), то генератор просто не справляется с нагрузкой, и напряжение на АКБ становится меньше нормы. Решить проблему можно только одним способом: приобрести генератор на 100 А (он подходит по креплениям).
Что выгодней — починить или купить новый генератор?
Это вопрос насущный, и его задают очень многие, у кого ломался генератор. Ответим на него просто и логично: все будет зависеть от поломки. Многое можно починить в генераторе не очень дорого. Замена всевозможных подшипников, шкива, диодов, роторных колец и так далее. Даже в мастерской порядок цен приятно удивит, вот пример рандомной московской мастерской:
Новый же оригинальный генератор даже на бюджетную иномарку может стоить несколько десятков тысяч рублей. Заменитель (неоригинал) дешевле, но все равно 10-15 тысяч рублей. Это видно на примере далеко не нового Ford Focus II:
Такую покупку вряд ли можно назвать логичной, если автомобиль старый или произошла несерьезная поломка, которая обойдется в мастерской максимум в 2-3 тысячи рублей.
А вот если генератор старый и ему придется производить перемотку статора/ротора генератора, то здесь уже задумаешься, является ли этот сложный и трудоемкий процесс целесообразным или лучше купить новый генератор? Ведь средняя стоимость перемотки может доходить до половины стоимости нового узла, а в некоторых слоучаях и больше (при этом гарантию дают не все компании, а которые и дают, то не более 12 месяцев). Уж лучше в таком случае купить генератор на разборке. Он тоже «кот в мешке», но дешевле.
Характеристики аккумулятора, их нормальные значения
К основным техническим характеристикам автомобильного источника питания относятся следующие:
- Вид – в зависимости от внутреннего строения, используемых материалов и протекающих внутри батарей химических процессов, они бывают свинцово-кислотные, кальциевые, гибридные, гелевые, щелочные (никель-кадмиевые и литий-ионные);
- Напряжение – измеряемая в Вольтах разность потенциалов между токовыводящими контактами источника питания (клеммами). Значение данной характеристики колеблется от 12 до 24 В.
- Емкость – характеристика, указывающая, какой запас электрической энергии акб может отдать различным потребителям. Измеряется емкость в Ампер часах (Ач). Значения емкости акб колеблется от 44 до 200-240 Ач и определяет также продолжительность работы запитываемых батареей потребителей с определенным током нагрузки. Продолжительность работы батареи определенной емкости можно рассчитать, разделив значение данной характеристики на нагрузочный ток сети, которую будет запитывать акб.
- Глубина разряда – выражаемое в процентах соотношение минимально допустимой емкости источника питания к максимальному значению. Для большинства моделей, применяемых для автомобилей, этот показатель равен 75-80%. Полный разряд батареи не рекомендуется, так как это приводит к потере 1-2% его емкости.
- Пусковой ток – характеристика, указывающая, какой по силе ток батарея может дать в течение короткого временного промежутка. Обычно он составляет от 360-640 А до 900-1200А.
- Уровень и плотность электролита – в зависимости от климатических условий, в которых будет эксплуатироваться транспортное средство, составляет от 1,2 (для южных регионов) до 1,28-1,29 г/см3 (для северных).
- Вес – от 10 до 45-50 кг;
- Срок службы – при правильном использовании, своевременной зарядке срок эксплуатации акб составляет до 7-10 лет.
- Температурный диапазон эксплуатации – большинство автомобильных источников питания предназначено для использования в условиях как 40-ка градусных морозов, так и 45-50-ти градусной жары.
Важно! Выбор аккумулятора по напряжению производится с учетом объема и типа двигателя автомобиля. Так, для легковых автомобилей с бензиновыми двигателями достаточно 12-ти вольтового источника питания
Для большегрузного транспорта и спецтехники, оснащаемых мощными дизельными двигателями, применяют 24-х вольтовые источники питания.
Диагностика реле-регулятора
Проверка реле-регулятора при перезаряде АКБ – процедура не сложная и выполнить ее можно самостоятельно, используя мультиметр.
Проверка сводится к замеру напряжения на клеммах аккумулятора при разных режимах работы силовой установки. То есть, просто подключаем щупы мультиметра к клеммам и замеряем вольтаж сначала на ХХ, затем на средних оборотах, а после – на высоких.
На холостом ходу нормальным считается напряжение 13,2-14,0 В, на средних оборотах – 13,6-14,2 В, на высоких – до 14,5 В.
Если значения превышают указанные, следует проверить и зачистить контакты цепи системы зарядки и снова повторить процедуру.
Если чистка не помогла — проверяем реле отдельно (снятое с авто), но для этого понадобится источник питания с регулируемым напряжением (можно использовать зарядное устройство для АКБ), а также обычная лампа 12 В.
Суть проверки такая: к корпусу подсоединяем «минусовой» провод от ЗУ, а к клемме регулятора подключаем «плюс». Лампа подключается к графитным щеткам (полярность не важна).
При проверке сначала устанавливаем на источнике напряжение в 12,7 В, при котором лампа должна загореться. Постепенно повышаем значение до 14,5 В. При достижении указанного значения исправный регулятор должен сработать, и лампа погаснет.
Если же она продолжает гореть при превышении 14,5 В, то узел неисправен и требует замены.
Ремкомплекты генератора
Чтобы устранить указанные неисправности генератора, понадобится провести ремонт. Начиная поиск ремкомплекта генератора в интернете, стоит приготовиться к разочарованию — предлагаемые комплекты, как правило, содержат шайбы, болты и гайки. А вернуть генератору работоспособность порой можно только заменой — щеток, диодного моста, регулятора… Поэтому храбрец, решившийся на ремонт, составляет индивидуальный ремкомплект из тех деталей, которые подходят к его генератору. Выглядит это примерно так, как показывают таблице ниже, на примере пары генераторов для ВАЗ 2110 и Форд Фокус 2.
| Генератор КЗАТЭ 9402.3701-03 | ||
|---|---|---|
| Деталь | Каталожный номер | Цена (руб.) |
| Щетки | 1127014022 | 105 |
| Регулятор напряжения | 844.3702 | 580 |
| Диодный мост | БВО4-105-01 | 500 |
| Подшипники | 6303 и 6203 | 345 |
| Генератор Bosch 0 986 041 850 | ||
|---|---|---|
| Деталь | Каталожный номер | Цена (руб.) |
| Щетки | 140371 | 30 |
| Щеткодержатель | 235607 | 245 |
| Регулятор напряжения | IN6601 | 1020 |
| Диодный мост | INR431 | 1400 |
| Подшипники | 140084 и 140093 | 140/200 рублей |
Устранение неполадок
От работы генератора ВАЗ 2110 зависит многое. В случае его неисправности что сможет завести аккумулятор? А когда он перестает давать нужное напряжение, приходится срочно разбираться, в чем же причина. Но уже по внешним признакам можно определить, что генератор создает проблемы:
- лампочка зарядки начинает мигать при малых оборотах;
- в салоне может чувствоваться запах паленого;
- есть механические повреждения.
Если визуальный осмотр не принес результатов, необходимо:
- снять пластиковую крышку с генератора;
- проверить все электрические соединения;
- открутить диодный мост, а также реле-регулятор напряжения со щетками.
Специальным тестером проверяются диоды. Когда они работают в обычном режиме, ток будет идти лишь в одну сторону. Если же ток идет в двух направлениях или диоды не пропускают его совсем, значит, причина найдена.
Причина плохой работы может быть в ремне. Если он износился, это видно сразу. Если «полетела» обмотка генератора, лучше доверить решение этой проблемы специалисту.
Другие причины низкого напряжения
Не всегда малая разность потенциалов в системе связана с поломкой генератора или плохим аккумулятором
Если диагностика этих элементов не выявила никаких неполадок, то стоит обратить своё внимание на следующее:
- состояние клемм аккумулятора — плотность примыкания и оксидация;
- проблемы электропроводки — окисление, нарушение её целостности;
- выходные контакты к электроприборам;
- правильно подобранные энергопотребители.
Каждый контакт должен быть плотно примыкающим и целостным, то есть необходимо отсутствие образований (например, сульфации), которые будут нарушать прохождение тока. Неправильное соединение контактов приводит к ускоренному разряду батареи даже на незаведенной машине.
Чтобы улучшить примыкание элементов электросистемы автомобиля, необходимо зачистить все контакты и восстановить целостность проводов с помощью их замены или соединения и обмотки изоляционной лентой.
В заключение хотелось бы повторить, что устойчивая работа автомобиля требует постоянного контроля всех элементов, а особое внимание должен привлекать генератор. Аккумулятор заряжается от него и обеспечивает электричеством целую автомобильную систему
Обращайте внимание на все элементы: щётки генератора, контактные кольца, регулятор напряжения, обмотку оборудования.
Самые корректные замеры следует осуществлять при полной заряженности батареи и в различных режимах. Помните, что производитель привязывает характеристики генератора к количеству оборотов двигателя — именно они помогают вырабатывать определённый ток.
Подробное видео, как проверить генератор:
Проверка генератора
Основной признак неисправности источника энергии — перебои в U (напряжении). В таком случае проверьте функционал системы и разберитесь, сколько передает генератор автомобиля для зарядки аккумулятора.
При тестировании соблюдайте советы опытных автовладельцев:
проверьте, корректно ли подсоединены крепления;
проверьте качество натяжения ремня;
вентили должны показывать ток 12 Вольт (В) и ниже;
меняя проводку, соблюдайте диаметр сечения (изначальный и новый в идеале совпадают).
Если обсуждаемый элемент получил существенные механические повреждения, рекомендуем доверить его анализ опытным сотрудникам автомастерской.
Сколько должна выдавать зарядка генератора? Алгоритм работы с мультиметром выглядит так: меряете U на клеммах АКБ при неработающем двигателе (норма 12,5-12,7 В). Запустите только мотор и повторите измерение без нагрузки “на холостых”. Сколько вольт приходит на возбуждение генератора? “Здоровые” показатели — от 13,8 В до 14,5 В (при силе тока от 80 до 140 Ампер).
Следующим шагом даете максимальную нагрузку, подключая дополнительное оборудование (фары, магнитолу, обогрев стекол и прочее). При исправном агрегате значения под нагрузкой будут от 13,7 В до 14 В. Значение ниже 13 В считают критическим.
Если у вас нет мультиметра, есть еще способ диагностики на холостых оборотах: включаете мотор, немного его нагружаете (например, включенными фарами), снимаете клемму “-” с АКБ (нужен 10 ключ). Авто, как и фары, стабильно работает — ВСЕ в порядке. Если машина глохнет или фары потускли, требуется дополнительно разобраться в вопросе.
Сколько генератор выдает на аккумулятор? Если АКБ заряжается с избытком, вы заметите характерные признаки: сверху батареи видны белые подтеки (выкипел электролит, возможная причина — неисправность реле регулятора). Проверка выполняется при помощи мультиметра. Смотрите заряд при работающем ДВС:
14,5 В — 14,8 В — норма, реле в порядке;
15 В — 15,2 В — перезаряд, требуется срочно заменить реле.
Пренебрегать этой поломкой не стоит, ведь система может выйти из строя в самый неудачный момент.
Для профилактики электрогенератора проверяйте:
отсоединен ли провод перед сваркой;
индикатор на приборной панели (когда загорается, реагировать следует оперативно);
Выпрямитель (при подозрении проблемы с ним отключите АКБ);
работоспособность источника электричества (замыканием “массы” на вывод);
защиту электричества от любых жидкостей.
АКБ и генератор работают параллельно, выдерживая высокие нагрузки разных типов: кратковременные, длительные и постоянные
Если важно узнать мощность всех потребителей, прибавьте к необходимому для подзарядки аккумуляторной батареи значению сумму пиковых показателей мощности всех систем. Для удобства расчетов ниже приведена таблица с примерными нагрузками всех типов
Источник
Таблица заряда
Как проверить работу генератора
Аккумулятор в автомобиле — важный элемент системы, который отвечает за обеспечение бортовой сети машины электричеством. Генератор используется для зарядки АКБ во время её активности. Нестабильная работа устройства, генерирующего электроэнергию, становится причиной просадки напряжения в сети и отсутствия восстановления ёмкости источника питания.
Под нормальной производительностью генератора понимается своевременное и полноценное восполнение уровня заряда аккумуляторной батареи, который под нагрузкой уменьшается. Проверка величины зарядки аккумулятора от генератора проста и может быть выполнена владельцем авто самостоятельно.
Диагностика автомобильного устройства, генерирующего энергию, включает в себя визуальный осмотр агрегата, его элементов и сопутствующих деталей, а также осуществление замеров напряжения и силы тока. Как минимум два раза в год следует проверять натяжение ремня приводов, чрезмерное ослабление которого приводит к уменьшению работоспособности генератора, а иногда может повлечь за собой и поломку устройства. Раз в год можно осуществлять проверку элементов оборудования — креплений, диодного моста, регулятора напряжения и других. Гарантией отсутствия проблем будет и своевременное обслуживание аккумулятора — чистка клемм, добавление дистиллированной воды.
Диагностика таких показателей, как напряжение, сила тока, сопротивление, необходима также два раза в год. Для её осуществления вам понадобятся специальные приборы — вольтметр, мультиметр или нагрузочная вилка.
Как правильно замерять напряжение на аккумуляторе автомобиля
На практике существует несколько способов, с помощью которых можно проконтролировать напряжение рабочего аккумулятора в автомобиле. Для такого мероприятия могут потребоваться как внешние диагностические приборы, так и встроенные элементы в конструкцию АКБ.
Популярными являются такие варианты получения информации о степени заряда:
- использование нагрузочной вилки;
- мониторинг при помощи встроенного индикатора (глазка);
- проверка на клеммах универсальным мультиметром.
Многие автомобильные источники питания оснащены независимым индикатором заряда. Устройства в виде круглого зелёного окошка вмонтированы сверху для удобного обзора. Большинство таких моделей выпускается азиатскими производителями.
Минусом подобного устройства является то, что, цвет индикатора помогает определить лишь степень заряда («заряжен»/«не заряжен»), но не конкретное значение. Зелёный оттенок свидетельствует о нормальном рабочем АКБ с полным зарядом. Белый либо серый оттенок – ёмкость снижена. Если глазок окажется чёрным, то это свидетельство критичного уровня электролита и полного разряда батареи.
Профессионалы на станциях техобслуживания могут использовать нагрузочную вилку. В гаражных домашних условиях этот индикатор применяют достаточно редко. Конструкция такого аппарата включает в себя как нагрузочное сопротивление, так и функции мультиметра. Для некоторых моделей характерно использование встроенного амперметра. Измерения подобным методом должны осуществляться при температуре батареи 20–25С.
Мультиметры, оснащённые электронным табло, способны определять напряжение, сопротивление и силу тока любых электроприборов
Важно заранее переключить измеритель в режим вольтметра с диапазоном до 20 В. Далее выведенными щупами касаемся клемм АКБ (красная – к плюсу, чёрная – к минусу)
Исходя из показаний, делаем выводы о работоспособности источника питания.
