Плюсы и минусы водородного топлива

Особенности потребления водородного топлива

Наконец, пришло время поговорить об особенностях потребления водородного топлива.

Во-первых, на радость борцам за экологию снижается выброс углекислого газа и вредных продуктов сгорания в атмосферу, здесь необходимо сделать ремарку о том, что данное положительное явление может нивелироваться, если для производства самого водорода будут использоваться грязные источники энергии, так что как ни крути, а водородное дитя требует более нежного обращения, если люди хотят, чтобы из него кое-что получилось в будущем.

Во-вторых, с использованием водорода экономики стран могут стать менее зависимыми от роста цен на энергоносители.

В-третьих, КПД водородного двигателя составляет 45%, что больше, чем у его дизельного аналога. Хотя мощность первого меньше, чем у второго на 20-30%, кроме того, водород может существенно увеличить износ деталей двигателя за счет вступления в реакции с материалами, из которых они изготовлены.

Водородомобили

Автомобили с двигателями, работающими на водороде, делятся на несколько групп:

  • Транспортные средства, работающие на чистом водороде или топливно-воздушной смеси. Особенность таких двигателей заключается в чистом выхлопе и увеличении КПД до 90%.
  • Машины с гибридным двигателем. Они обладают экономичным мотором, способным работать на чистом водороде или бензиновой смеси. Такие транспортные средства соответствуют стандарту Евро-4.
  • Автомобили со встроенным электродвигателем, питающим водородный элемент на борту транспортного средства.

Главной особенностью водородомобилей является способ подачи горючего в камеру сгорания и его воспламенения.

Уже выпускаются серийно такие модели водородомобилей, как:

  • Focus FCV;
  • RX-8 hydrogen;
  • -Benz A-Class;
  • FCX;
  • Mirai;
  • Автобусы MAN Lion City Bus и E-450;
  • гибридный автомобиль на два вида топлива Hydrogen 7.

Серийный водородомобиль Тойота «Мирай».

Этот автомобиль может разогнаться до 179 км/ч, причем до 100 км/ч машина разгоняется за 9,6 секунды и, самое главное, она способна проехать без дополнительной дозаправки 482 км

Концерн БМВ представил свой вариант автомобиля Hydrogen. Новая модель протестирована известными деятелями культуры, бизнесменами, политиками и другими популярными личностями. Испытания показали, что переход на новое топливо не влияет на комфортабельность, безопасность и динамику транспортного средства. При необходимости виды горючего можно переключать с одного на другой. Скорость Hydrogen7 — до 229 км/час.

Clarity — автомобиль от концерна Хонда, который поражает запасом хода. Он составляет 589 км, чем не может похвастаться ни одно транспортное средство с низким уровнем выбросов. На дозаправку уходит от трех до пяти минут.

Home Energy Station III — это компактный блок, включающий в себя топливные элементы, баллон для хранения водорода и риформер природного газа, извлекающий H2 из газовой трубы.

К недостаткам водородомобилей можно отнести:

  • громоздкость силовой установки при использовании топливных элементов, снижающей маневренность автомобиля;
  • пока высокую стоимость самих водородных элементов из-за входящих в их состав палладия или платины;
  • несовершенство конструкции и неопределённость в материале изготовления баков для топлива не позволяющих долго хранить водород;
  • отсутствие заправок водородом, инфраструктура которых очень слабо развита во всём мире.

По мере серийного производства большинство этих конструктивных и технологических недостатков будут преодолены, а по мере развития добычи водорода, как полезного ископаемого, и сети заправок, существенно понизится его стоимость.

В 2016 году появился первый поезд на водородном топливе, являющийся детищем немецкой компании Alstom. Планируется, что новый состав Coranda iLint начнет движение по маршруту из Букстехуде в Куксхавен (Нижняя Саксония).

В будущем планируется заменить такими поездами 4000 дизельных составов Германии, перемещающихся по участкам дорог без электрификации.

Во Франции выпустили оригинальную модель велосипеда на водороде. (Французский Pragma). Заливаешь всего 45 грамм водорода и в путь! Расход топлива — примерно 1 грамм на 3 километра.

Что такое водородное топливо?

Водородное топливо поставляется на заправки в газообразном или жидком состоянии. Водород в этом виде уменьшается в объёме более чем в 800 раз. Примерное время одной заправки составляет не более 3-5 минут. Для сравнения – заправка бензином занимает примерно то же самое время.

На чём ездит водородный автомобиль? На водороде – экологически чистом источнике энергии.

Водород для топлива добывают следующими способами:

  1. Электролиз воды. Это выделение водорода из воды с помощью электричества. Такой метод применяется в тех регионах, где стоимость электроэнергии дешёвая, в том числе и в России. Чистота выхода водорода при помощи электролиза – около 100%! Но здесь присутствует повышенное загрязнение окружающей среды. Предсказывают, что когда-нибудь будут созданы множество солнечных и ветряных электростанций, которые будут производить топливо без отрицательного воздействия на окружающую среду.
  2. Паровая конверсия метана. Этот природный газ нагревают до температуры 1000 градусов по Цельсию и смешивают с катализатором. Этот метод будет работать до тех пор, пока метан не закончатся в недрах земли. Реформированный водород – самый популярный и дешёвый метод создания.
  3. Газификация биомассы. Это извлечение водорода в реакторе из отходов животных и сельского хозяйства, а также сточных вод. Сейчас существуют огромные территории с биомассой, потенциал которой не оценён и тратится впустую.

В чём преимущество этого альтернативного источника энергии?

  • Топливные элементы не выделяют вредных выбросов.
  • Огромный потенциал и возможные прибыли.
  • Моментальная заправка автомобилей (3 минуты).
  • Топливные ячейки на 80% эффективнее бензина, а также дёшево стоят.

Автомобиль на водороде не оставляет так называемого «углеродного следа», который загрязняет окружающую среду. Например, Mirai за 100 км пробега выделяет 5 л воды и больше ничего, никаких выбросов в атмосферу. Но, к сожалению, на Земле слишком не существует месторождений чистого водорода, а вот нефти и газа – хоть отбавляй. Зато водорода полным-полно в атмосфере, но в виде соединений, которые надо разрушить, чтобы извлечь желанный элемент. А для этого надо затратить немалую энергию, по сравнению с той, которую мы получим при прямом расходовании водорода.

Инструкция по сборке

Для того чтобы сделать автомобиль на водороде своими руками, нужно найти подходящую по объему емкость. В ней будет обычная вода. Внутрь емкости, а в данном случае пластиковой канистры, можно установить металлические пластины. Будет лучше, если они будут из нержавеющей стали. К пластинам необходимо подвести электроды.

Крышка должна очень легко сниматься или же герметически закрываться и легко наполняться водой. Верхняя часть самодельного генератора должна иметь трубку для отвода водорода прямиком во впускной коллектор вашего автомобиля. Обязательно нужно надежно загерметизировать крышку. Водород и кислород — весьма опасные газы. Затем нужно заизолировать пространство между пластинами. Так можно улучшить выработку газов и уменьшить возможные потери.

При работе данного генератора нужно внимательно следить, чтобы выводы от электродов и наших пластин не разболтались. Это влечет за собой риск пожара. Корпус нашего генератора также должен быть максимально надежным. Заизолировать крышку поможет силиконовая резина.

А так ли хорош водород?

Считается, что самым основным достоинством автомобиля, использующего водород, является его экологичность. Общепринято, что при сгорании водорода вместо окиси углерода и других вредных веществ будет появляться вода, точнее водяной пар. Однако при этом используется не чистый кислород, а воздух, в состав которого входит азот. В результате в камере сгорания образуются окислы азота. А их воздействие на окружающую среду может быть гораздо хуже, чем обычных выхлопных газов.

Кроме того следует учесть, что попадание на горячие части ДВС водорода, может вызвать его воспламенение. Поэтому наиболее подходящим для использования подобного топлива является роторный двигатель, в котором газ поступает в холодную часть, а потом перегоняется в горячую.

Очень большая дискуссия вообще идет по вопросу о том, имеет ли право на существование водородный автомобиль. Здесь есть несколько проблем, без решения которых не имеет смысла говорить о будущем подобной техники. Необходимо отметить, что водород сначала надо получить, для чего требуется какая-то установка. Источником для его получения может служить вода или метан.

Вот тут и возникает одна из основных проблем.

  • Метан сам является хорошим энергоносителем, и подвергать его дополнительной переработке, чтобы потом сжечь готовый продукт, достаточно нерационально, можно сразу сжигать метан без лишних расходов.
  • С водой картина еще интересней. Для того чтобы получить один кубический метр водорода, необходимо затратить электроэнергии в четыре раза больше, чем может выработаться при сжигании этого объема газа.
  • Необходимо учесть, что при производстве водорода будут происходить выбросы вредных веществ, и что окажется лучше – неизвестно. Вместо выброса выхлопных газов автомобиля будут образовываться свои отходы при получении газа.
  • Кроме того, очень проблематичной является вопрос хранения. Он до сих пор не решен, водород способен проникать через любой материал, и хранить его надо в жидком виде, а это еще дополнительные затраты, и не маленькие, которые необходимо прибавить к тем, что понесены на этапе получения. А при утечках газа образуется взрывоопасная смесь с воздухом.

Следующей проблемой, практически ставящей крест на использовании водорода в качестве топлива для автомобиля, является отсутствие соответствующей инфраструктуры. Под этим необходимо понимать в первую очередь сеть заправочных станций.

Давайте рассмотрим некоторые из причин, в том числе серьезные опасности, которые могут быть связаны с водородной энергетикой.

Первый минус. -Да, это правда, водород самый распространенный элемент во всей Вселенной, однако на самой Земле в чистом виде газообразный водород найти сегодня практически невозможно. Этот газ необычайно легок. Поэтому в чистом виде он очень быстро (почти моментально) поднимается к верхним слоям атмосферы и уходит дальше в безвоздушное пространство.

В подавляющем большинстве случаев атомы водорода связаны с другими типами атомов в разнообразные молекулы, которые образуют после этого различные вещества. Вот например, H2O, более известная нам всем, как вода, или тот же СН4, также известный, как метан, оба эти элемента содержат в себе молекулы водорода.

Поэтому получается, прежде чем водород может быть использован в качестве альтернативного топлива, он сначала должен быть извлечен из этих самых веществ, а затем уже переведен в особое состояние, то есть как правило, в тот самый сжиженный и необходимый нам вид.

На все эти действия потребуются очень большие затраты энергии, а значит и коллосальные материальные средства. К примеру, для извлечения H2 (водорода) из воды с помощью электролиза требуется большое количество электроэнергии, что на данный момент просто нерентабельно. По разным подсчетам стоимость 1 литра сжиженного водорода составляет примерно от $2 долларов и до 8 Евро, в зависимости от способа его добычи.

Следующим звеном в цепочке под номером два идет: -отсутствие развитой структурной сети самих водородных заправок. Стоимость оборудования для таких заправочных станций в разы выше, чем у обычной АЗС. Существует различные проекты для водородозаправляющих станций, как от классических АЗС, так и до частных минизаправок. При сегодняшнем развитии смежных технологий все эти проекты чрезвычайно дороги и относительно опасны.

Развитие сети водородных заправок дело будущих десятилетий. Именно столько должно пройти времени, чтобы стоимость их постройки была целесообразной.

Существуют ли опасности, которые связаны с наличием большого количества чистого водорода скопившегося в одном месте? Безусловно существует. Когда жидкий водород хранится в резервуарах, это безопасно, но стоит ему просочится в окружающую среду, как он моментально превращается в гремучую смесь (гремучий газ).

В плюсах мы уже отметили, что водородом можно заправлять автомобили с обычным двигателем внутреннего сгорания (в домашних условиях не повторять! ОПАСНО!!!), но однако, этот обычный двигатель проработает на чистом водороде не долго. Он быстро сломается. При сгорании водородной смеси выделяется большее количество тепла, чем при сгорании того же бензина, а это может привести под высокими нагрузками к перегреву клапанов и поршней двигателя. Помимо этого ,под воздействием высоких температур H2 (водород) может влиять на саму смазку в двигателе и на материалы из которых сделан мотор, что непременно приведет к повышенному износу рабочих частей агрегата.

Отсюда мы делаем неутешительный вывод: -без очень дорогостоящей модернизации ДВС, которая должна приспособить мотор к работе на этом виде горючего, использование водорода как топлива не приведет к ожидаемому результату.

А пока все построенные объекты для заправки автомобилей водородом скорее всего используются в качестве рекламного хода и для демонстрации возможностей будущего.

Топливные ячейки стоят на третьей позиции в качестве минусов. Эти вроде безопасные элементы тоже не избежали тернистого пути метода проб и ошибок. Как и с теми же заправочными станциями и с теми же двигателями ДВС, все упирается именно в стоимость применяемых на данный момент технологий.

Приведем один пример. В качестве катализатора в этих топливных элементах используется на данный момент платина. А теперь представляете друзья стоимость такой детали?!

Некоторые технологии для ДВС настолько дороги, что проще купить жене платиновое кольцо с бриллиантом, чем заменить сломавшуюся деталь в водородном автомобиле.

Хорошая новость в этом достаточно дорогом деле заключается в том, что ученные непрерывно день-изо-дня ищут замену этому драгоценному металлу. Разрабатываются все новые технологии, проходят тестирования новые современные материалы. В конечном итоге ученые надеются, что «топливные элементы будущего» могут существенно снизить себестоимость сегодняшних элементов в 1000 раз и более.

Современные автомобили с водородными двигателями

Возможность применения двигателей на водородном топливе заинтересовала многих производителей. В результате в автомобильной индустрии появляется все больше машин, работающих на данном газе.

К наиболее востребованным моделям стоит отнести:

  • Компания Тойота выпустила автомобиль Fuel Cell Sedan. Для устранения проблем с дефицитом пространства в салоне и багажном отсеке емкости с водородным топливом размещены на полу транспортного средства. Fuel Cell Sedan предназначен для перевозки людей, а его стоимость составляет 67.5 тысяч долларов.
  • Концерн БМВ представил свой вариант автомобиля Hydrogen Новая модель протестирована известными деятелями культуры, бизнесменами, политиками и другими популярными личностями. Испытания показали, что переход на новое топливо не влияет на комфортабельность, безопасность и динамику транспортного средства. При необходимости виды горючего можно переключать с одного на другой. Скорость Hydrogen7 — до 229 км/час.
  • Clarity — автомобиль от концерна Хонда, который поражает запасом хода. Он составляет 589 км, чем не может похвастаться ни одно транспортное средство с низким уровнем выбросов. На дозаправку уходит от трех до пяти минут.
  • «Монстр» от Дженерал Моторс показан в октябре 2016 года. Особенность автомобиля заключается в невероятной надежности, что подтверждено проведенными исследованиями армией США. Во время испытаний транспортное средство прошло больше 3 миллионов километров.
  • Концерн Тойота выпустил на рынок водородную модель Mirai. Продажи начались еще в 2014 году на территории Японии, а в США — с октября 2015 года. Время на заправку Mirai составляет пять минут, а запас хода на одной заправке 502 км. ФОТО 21 22 Недавно представители концерна заявили, что планируют внедрять данную технологию не только в легковой транспорт, но и в вилочные погрузчики и даже грузовики. 18 колесный грузовик уже тестируется в Лос-Анжелесе.
  • Производитель Лексус планирует свой вариант автомобиля с водородным двигателем в 2020 году, поэтому о транспортном средстве известно мало подробностей.
  • Компания Ауди представила концепт H-tron Quattro в Детройте. По заверению производителя машина может проехать на одном баке около 600 км, а набрать скорость до 100 км/час удается за 7,1 секунду. Машина имеет «виртуальную» кабину, заменяющую стандартную приборную панель.
  • БМВ в сотрудничестве с Тойотой планирует выпуск своего водородного транспортного средства к 2020 году. Производитель заверяет, что запас хода новой модели составляет больше 480 км, а дозаправка будет занимать до 5 минут.
  • В 2013 году в компании Форд заявили, что активное производство водородных двигателей начнется уже к концу 2017 года при сотрудничестве с Ниссан и Мерседес-Бенц. Но реализовать задуманное на практике пока не удается — работники концерна находятся на этапе разработки.
  • Мерседес-Бенц на Франкфуртском автосалоне представил внедорожник GLC, который появится на рынке в конце 2019 года. Авто комплектуется аккумулятором на 9,3 кВт*ч, а запас хода составляет 436 км. Максимальная скорость ограничивается электроникой на уровне 159 км/час.
  • Nikola Motor представила грузовой автомобиль с водородным двигателем, имеющий запас хода от 1287 до 1931 км. Стоимость нового автомобиля составит 5-7 тысяч долларов за аренду в месяц. Выпуск планируется начать с 2020 года.
  • Производитель Хендай создал новую линейку Tucson. На сегодняшний день произведено и реализовано 140 машин. Бренд Genesis представил свой автомобиль с водородным двигателем GV Впервые транспортное средство было представлено в Нью-Йорке, но его производство пока не планируется.
  • Великобритания тоже не отстает в плане новых технологий. В стране уже можно арендовать водородный автомобиль Riversimple Rasa на три или шесть месяцев. Машина весит чуть больше 500 кг и способна проехать на одной заправке около 500 км.
  • Дизайнерский дом Pininfarina создал машину на водородном топливе H2 Speed. Особенность авто заключается в способности ускорятся до сотни всего за 3,4 секунды, а максимальная скорость — 300 км/час. Время на заправку составляет всего три минуты. Стоимость новой модели достигает 2,5 млн. долларов.

Водородный двигатель: типы, устройство,принцип работы

ТИПЫ ВОДОРОДНЫХ ДВИГАТЕЛЕЙ

Первый тип водородного двигателя работает на топливных элементах. К сожалению, водородные двигатели данного типа до сих пор имеют высокую стоимость. Дело в том, что в конструкции содержаться дорогие материалы вроде платины.

Ко второму типу относятся водородные двигатели внутреннего сгорания. Принцип работы таких устройств сильно напоминает пропановые модели. Именно поэтому их часто перенастраивают для работы под водород. К сожалению, КПД подобных устройств на порядок ниже тех, что функционируют на топливных элементах.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Главное отличие двигателей на водороде от привычных нам сейчас бензиновых либо дизельных аналогов заключается в способе подачи и воспламенении рабочей смеси. Принцип преобразования возвратно-поступательных движений КШМ в полезную работу остается неизменным. Ввиду того что горение топлива на основе нефтепродуктов происходит медленно, камера сгорания наполняется топливно-воздушной смесью немного раньше момента поднятия поршня в свое крайнее верхнее положение (ВМТ). Молниеносная скорость реакции водорода позволяет сдвинуть время впрыска к моменту, когда поршень начинает свое возвратное движение к НМТ. При этом давление в топливной системе не обязано быть высоким (4 атм. достаточно).

В идеальных условиях водородный двигатель может иметь систему питания закрытого типа. Процесс смесеобразования происходит без участия атмосферного воздуха. После такта сжатия в камере сгорания остается вода в виде пара, который проходя через радиатор, конденсируется и превращается обратно в Н2О. Такой тип аппаратуры возможен в том случаи, если на автомобиле установлен электролизер, который отделит с полученной воды водород для повторной реакции с кислородом.

На практике такой тип системы осуществить пока что сложно. Для исправной работы и уменьшения силы трения в моторах используется масло, испарения которого являются частью отработанных газов. На современном этапе развития технологий устойчивая работа и беспроблемный запуск двигателя, работающего на гремучем газе, без использования атмосферного воздуха неосуществимы.

Двигатель на водородных топливных элементах

Обратите внимание, под водородными двигателями понимаются как агрегаты, работающие на водороде (водородный ДВС), так и моторы, которые используют водородные топливные элементы. Первый тип мы уже рассмотрели выше, теперь давайте остановимся на втором варианте

Топливный элемент на водороде фактически представляет собой «батарейку». Другими словами, это водородный аккумулятор с высоким КПД около 50%. Устройство основано на физико-химических процессах, в корпусе такого топливного элемента имеется особая мембрана, проводящая протоны. Эта мембрана разделяет две камеры, в одной из которых стоит анод, а в другой катод.

В камеру, где расположен анод, поступает водород, а в камеру с катодом попадает кислород. Электроды дополнительно покрыты дорогими редкоземельными металлами (зачастую, платиной).  Это позволяет играть роль катализатора, который оказывает воздействие на молекулы водорода.  В результате водород теряет электроны. Одновременно протоны идут через мембрану на катод, при этом катализатор также воздействует и на них. В итоге происходит соединение протонов с электронами, которые поступают снаружи.

Такая реакция образует воду,  при этом электроны из камеры с анодом поступают в электрическую цепь. Указанная цепь подключена к двигателю. Простыми словами, образуется электричество, которое заставляет двигатель работать от такого водородного топливного элемента.

Подобные водородные двигатели позволяет пройти не менее 200 км. на одном заряде.

Нефтяники на службе «зеленой экономики»

В первую очередь о водороде стоит задуматься нефтяным компаниям, поскольку эта технология напрямую ударит по их бизнес-моделям. Первыми это осознали в Shell. Британско-нидерландский концерн осознанно выбрал путь перелома собственной бизнес-модели и начал инвестировать в возобновляемые источники энергии, синтетическое топливо и электромобили. На данном этапе эти направления полностью противоречат существующей бизнес-модели компании, основанной на добыче, переработке и торговле нефтяными продуктами. Однако в долгосрочной перспективе, с наступлением «зеленой экономики», эти технологии станут для корпорации точками колоссального роста.

О смене парадигмы пора задуматься и «Газпрому», тем более что водород не противоречит существующей бизнес-стратегии концерна, а наоборот дополняет ее. Компания обладает обширной сетью трубопроводов, которые могут транспортировать не только природный газ, но и водород. Впрочем, концерн уже изучает возможности водорода и заказал технико-экономическое обоснование его промышленного производства Немецкому технологическому институту Карлсруэ (KIT).

Больше информации и новостей о том, как «зеленеет» бизнес, право и общество в нашем Telegram-канале. Подписывайтесь.

Есть ли будущее у автомобилей на водородном топливе

В настоящее время имеется множество препятствий для того, чтобы перевести большую часть автомобилей на водородное топливо:

Высокая цена водорода. Примерная цена 9 долларов на 100 км пробега. Гибридный автомобиль ( Prius) проедет те же сто км за 2,8 долларов, а Tesla Model S – за 3 бакса. А снижение цены на водород до уровня цен на бензин не прогнозируют даже сами производители автомобилей. Поэтому здесь не получится никакой экономии как при покупке транспорта, так и при заправках.

Производство водорода — вредно для экологии. Сейчас водород производится при помощи паровой конверсии метана, либо частичного окисления. После производства чистого водорода в атмосферу оксид углерода (углекислый газ, CO2), против которого борются многие страны при помощи альтернативных источников энергии для автомобилей. Поэтому здесь получается замкнутый круг.

Отсутствие развития водородных заправок. Для открытия средней водородной заправочной станции требуется не очень большие средства. Все станции можно пересчитать по пальцам, поэтому на водородном автомобиле далеко не уедешь. Придётся осуществлять поездки только в тех местах, где имеются эти самые водородные станции.

Высокая цена на водородные автомобили. Цена на Mirai на данный момент составляет от 58 тыс. долларов, а на самом деле его продают почти по себестоимости. Из-за таких цен многие не спешат с покупкой таких автомобилей.

Отсутствие преимуществ перед электрокарами. Запас хода, цена заправки, безопасность, мощность и разгон – везде выигрывают электрические автомобили по сравнению с водородными машинами. Единственный плюс у водородных авто – это очень быстрая заправка – 3-5 минут, тогда как электромобили заправляются за 30 минут и более. В любом случае можно в электрокарах можно быстро поменять батарею и через пару минут ехать на «полном баке». Да и когда изобретут более быстрый метод заправок электрических автомобилей, то водородные авто отойдут на 2 план.

Для чего тогда автоконцерны производят и разрабатывают автомобили? Во-первых, это вложение, вдруг через несколько лет именно эта технология окажется наиболее перспективной. Во-вторых, между фирмами идёт соперничество. В-третьих, в некоторых штатах законодательство так поменялось, что сделать водородное авто в 5 раз выгоднее, чем электрокар, плюс государство даёт постоянные гранты и вливания на развитие заправок. Если появится большое количество заводов по производству водорода, то цена автомобилей и водорода будет более интересная.

Видео: Автогиганты бьют по ТЕСЛА: ВОДОРОДНЫЕ автомобили будущего!

Водородный автомобиль – это авто будущего, к переходу на которые могут перейти в недалёком будущем. Сейчас самый популярный авто на водороде – это Mirai, стоимость которого сравнима с ценой электрокаров. Обеспечивается работа автомобилей при помощи специальных топливных ячеек или элементов, число которых достигает несколько сотен.

Если бы цена на газ была меньше, а заправок было бы больше, то авто с водородными двигателями получили бы не меньшую популярность, чем электромобили. Посмотрим, что покажет будущее.

Сколько раз прочитали статью: 6 886

Применение водорода в топливных элементах

Большое значение для практического применения имеет преобразование химической энергии органического топлива в электрическую — создание топливных элементов. Распространены низкотемпературные (150 °С) топливные элементы с жидким электролитом (концентрированные растворы серной или фосфорной кислот и щелочей KОН). Топливом в элементах служит водород, окислителем — кислород из воздуха.

Образование электроэнергии в элементе — это процесс обмена электронами между горючим и окислителем с образованием нового соединения — продукта реакции (рис. 3).

Отличие реакции в элементе от реакции окисления при горении состоит в том, что в первом случае процессы протекают с точки зрения термодинамики обратимо, т.е. разность энергий электронов у исходных веществ и продуктов реакции непосредственно превращается в электроэнергию (упорядоченное движение электронов). При горении же химическая энергия переходит в энергию хаотического теплового движения атомов, молекул и их частей.

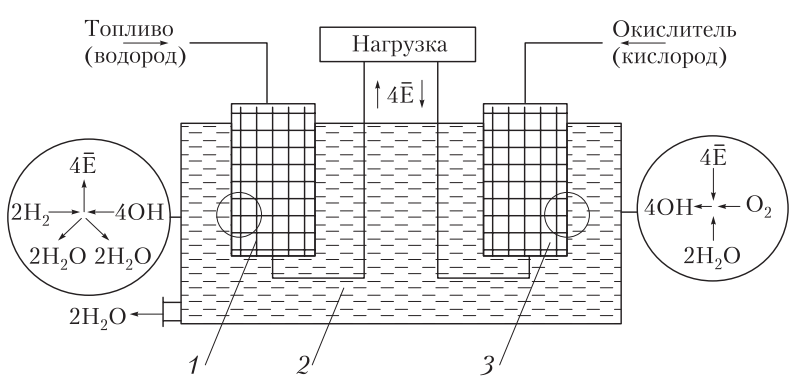

Рис. 3. Схема водородно-кислородного элемента: 1 – катод; 2 — электролит; 3 — анод

Основные преимущества топливных элементов:

  • высокая эффективность прямого преобразования химической энергии топлива (водорода) и окислителя (кислорода) в электроэнергию (КПД составляет 50…70 %);
  • высокие удельные массовые характеристики: 1,2…5 кг/кВт, в перспективе 0,8…1 кг/кВт;
  • компактность (большая плотность тока): 2…5 л/кВт, в перспективе 0,6…1 л/кВт;
  • низкая рабочая температура (до 100 °С), что обеспечивает возможность быстрого запуска и быстрого достижения максимальной мощности энергоустановки;
  • возможность многократных перегрузок по току;
  • высокий уровень отработки (для щелочных топливных элементов).

Топливный элемент — составная часть электрохимического генератора, который, кроме того, содержит системы кондиционирования, подготовки топлива, утилизации отходов и др. (рис. 4). Первичным топливом могут быть метан, пары метанола, керосина, синтез-газ и т.д. Коэффициенты полезного действия у генераторов с топливными элементами изменяются от 30 % (двигатели внутреннего сгорания и газовые турбины) до 60…65 % (энергоустановки с твердооксидными топливными элементами).

Эксперты связывают «водородное будущее» автотранспорта прежде всего с топливными элементами. Водород и кислород соединяются в «ящике с мембраной» (так упрощенно можно представить топливный элемент) и получают водяной пар плюс электричество. В отличие от аккумуляторной батареи в топливном элементе обеспечивается непрерывный подвод реагирующих компонентов (горючего и окислителя) в зону электрохимической реакции, что позволяет преодолеть основной недостаток классического электромобиля (при сохранении всех достоинств) — недостаточную энергоемкость источника энергии. Удельная энергоемкость топливного элемента в 10 раз превышает этот параметр для лучших аккумуляторных батарей (порядка 1000 Вт · ч/кг вместо 100 Вт · ч/кг). При этом наблюдается полное отсутствие вредных выбросов, пробег определяется только запасом топлива на борту.

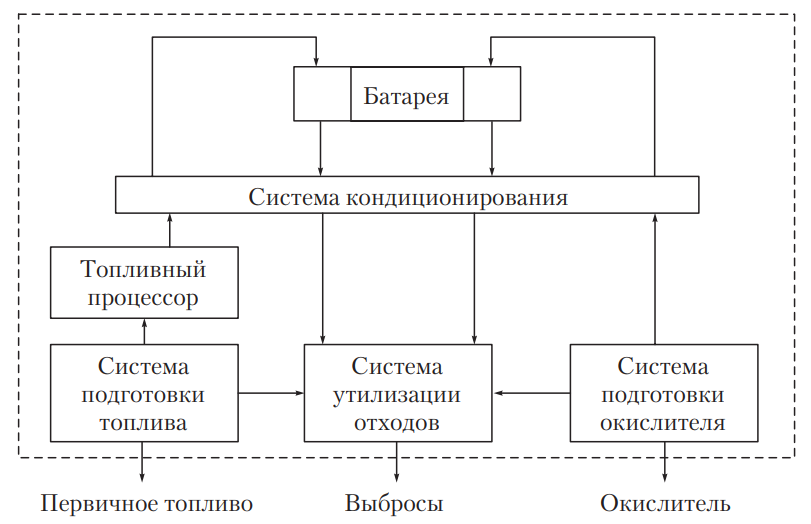

Рис. 4. Схема электрохимического генератора

Все это делает топливный элемент, работающий на водороде и воздухе, наиболее привлекательным источником энергии, особенно для городского транспорта. Однако серийный выпуск и массовые продажи машин на топливных элементах сдерживаются малым числом соответствующих заправочных станций. Да и стоимость топливных элементов пока велика.
