«прямоток» на авто: тюнинг выхлопной системы своими руками

Модернизируем систему выхлопа

Как сделать выхлоп тише? Прежде всего, нужно знать, что система удаления отработанных газов конструктивно снабжена глушителем и резонаторами, которые предназначены для снижения скорости удаляемого выхлопа. Он практически полностью теряет свою энергию и рассеивается, когда попадает в камеры глушителя.

Поэтому, чтобы модернизировать систему удаления выхлопных газов, необходимо установить дополнительный резонатор. Это нужно сделать между глушителем и основным резонатором системы. Его можно изготовить как самостоятельно, так и приобрести новый. Затем следует вырезать участок выхлопной трубы и приварить там добавочное устройство.

Резонатор изготавливают следующим образом

. Из листовой стали делают его корпус, из отдельно собранных половинок, которые свариваются заблаговременно. Заменить лист стали можно металлической трубой соответствующего диаметра. Подробней см. статью «Что такое резонатор глушителя».

На участке выхлопной трубы, расположенной за основным резонатором, делаются отверстия. После чего на этом промежутке обваривают две половинки заготовленной «бочки», а в получившемся новом корпусе резонатора нужно уложить базальтовую вату. По окончании работ сварные швы зачищаются, и получившуюся деталь окрашивают краской, устойчивой к перепадам температур.

Что еще нужно знать?

Приходилось ли Вам когда-нибудь сравнивать элементы выхлопных систем отечественных автомобилей и иномарок? Практически все зарубежные автомобили снабжены массивными компонентами систем удаления выхлопных газов. Это связано с тем, что более толстый металл способствует уменьшению вибрации мотора, а также делает работу выхлопной системы практически бесшумной.

Если разобрать глушитель иномарки

, то помимо толстых металлических стенок конструкции, можно увидеть множество камер и лабиринтов, призванных рассеивать выхлоп. В отечественных автомобилях все гораздо проще, в плане конструкций, поэтому они не отличаются высоким уровнем комфорта.

Следует также знать, что любая модернизация системы удаления выхлопных газов двигателя, неуклонно приведет к увеличению веса конструкции труб, резонаторов и глушителя. В этой связи необходимо принять меры для усиления несущих кронштейнов системы, а также замены амортизаторов более мощными. Как сделать выхлоп тише Вы уже знаете, теперь осталось дело за малым: необходимо провести испытания работы мотора на холостом ходу, а также под нагрузкой, и посмотреть, как будет себя вести двигатель.

Нужен ли резонатор или нет

Теперь рассмотрим такую деталь, как резонатор. Нужен ли он вообще? Такая деталь отвечает за своевременный выход из камеры мотора сгоревших газов. Таким образом освободится место для поступления новых газов, тем самым работа двигателя станет проходить быстрее. Почти все эксперты сходятся в одном — от качества резонатора зависит мощность двигателя, так что эта деталь очень важна. И когда вы слышите о том, что спортивные модели подверглись модернизации, то в первую очередь это касается резонатора. Конечно же, на штатной выхлопной системе резонатор имеется, но его меняют на более усовершенствованный.

Резонатор должен располагается за прямотоком, дабы основной поток ядовитых газов, идущих от мотора, принять на себя. И чем эффективнее будет в этом случае работа резонатора, тем лучше станут ходовые качества автомобиля.

Чтобы лучше понять суть работы резонатора, следует понять его многослойную конструкцию. Каждый из слоёв резонатора выполняет определённую функцию, свой вид работы. К примеру, уровень воздушного фильтра состоит из отражателей, которые, собственного говоря, воздушные потоки и гасят.

Кроме того, эффективность резонатора зависит от трёх важных составляющих. Это чистота глушителя, состояние катализатора и диаметр труб.

Изготовление прямоточного глушителя

Различают два вида резонаторов для глушителя. Распространены резонаторы для двухконтактного и четырёхконтактного двигателей. Каждый имеет свои преимущества и минусы.

В частности, в процессе эксплуатации было замечено, что резонатор для четырёхконтактного двигателя является скорее помехой, чем помощником. Демонтировать резонатор с этого вида глушителя означает, что мощность мотора возрастает на целых 15%.

С другой стороны, при отсутствии резонатора в двухтактном двигателе в глушитель будут выходить не только отработанные газы, но и остатки несгоревшего топлива. И вообще, будет наблюдаться потеря скорости с одновременным увеличением расхода топлива. Понятно, что такой вариант никого не устроит.

Чтобы увеличить мощность двигателя, выхлопная система должна быть настроена таким образом, чтобы уменьшалось сопротивление выходу газов и при впуске обеспечивалось разряжение.

Начнём с сопротивления выхлопным газам. Поставив прямоточный глушитель, можно на все сто процентов решить эту проблему. Сопротивление выхлопной системы снижается, и одновременно создаются благоприятные условия для всасывания воздушно-топливной смеси в камеру сгорания.

Как это происходит? А всё просто. Прямоток создаёт меньшее сопротивление выходящим газам, которые уже эффективнее покидают камеру сгорания. Это позволяет, в свою очередь, быстрее занять своё место в камере воздушно-топливной смеси. Понятно, что в результате это отразится на мощности двигателя.

Прямоточный глушитель

Такие глушители часто устанавливают на спортивные автомобили. Так что, изготовить такой глушитель своими руками и установить на ВАЗ, будет немного неуместно.

При такой конструкции нет шумопоглатителя. Отработанные газы передвигаются по замкнутому кругу. Из-за некоторых специфических особенностей такой системы газы выходят из двигателя быстрее, коэффициент полезного действия (КПД) двигателя при этом возрастает. В конце работ нужно будет отрегулировать всю систему питания.

Для изготовления своими руками такой системы выхлопа нам нужно взять: лист нержавейки, трубы, сварка, минеральная вата, термостойкий изолятор, шлифовальная машина.

После этого на трубу нужно приварить ещё одну трубу. Диаметр её должен составлять около 20 сантиметров, а длина около метра. Вставляем этот механизм в корпус вашего старого глушителя и завариваем корпус.

Далее с помощью ваты мы обволакиваем верх глушителя. Сверху, немного внахлест, накроем листом из нержавеющей стали. Таким нехитрым способом мы сделали шумоизоляцию нашему глушителю. Теперь можно устанавливать ваш глушитель.

Собрать прямоточную выхлопную систему собственноручно

Нужны будут следующие детали:

два фланца (внешний диаметр — 130мм, внутренний — 42 мм)
две трубы, диаметром, соответствующим внутреннему и внешнему диаметру фланца.

Собрать прямоточную выхлопную систему собственноручно несложно, для этого достаточно иметь две трубы и два фланца

Толщина листа у труб должна быть в пределах от двух до трех миллиметров. На трубе меньшего диаметра делаем, при помощи дрели, большое количество дырок (как это было и в первом варианте), оставив нетронутыми по 6-7 сантиметров с каждого из концов. С двух сторон одеваем и привариваем фланцы (оставив с каждой стороны по 5 сантиметров).

Далее, обматываем всю поверхность перфорированной трубы (между фланцами) каким-нибудь огнестойким материалом (отлично подойдет асбестовая ткань). После этого укутываем обмотанную стеклотканью трубу слоем минеральной ваты (чем плотнее у вас получится обмотать, тем лучше), и вставляем все это в трубу большего диаметра.

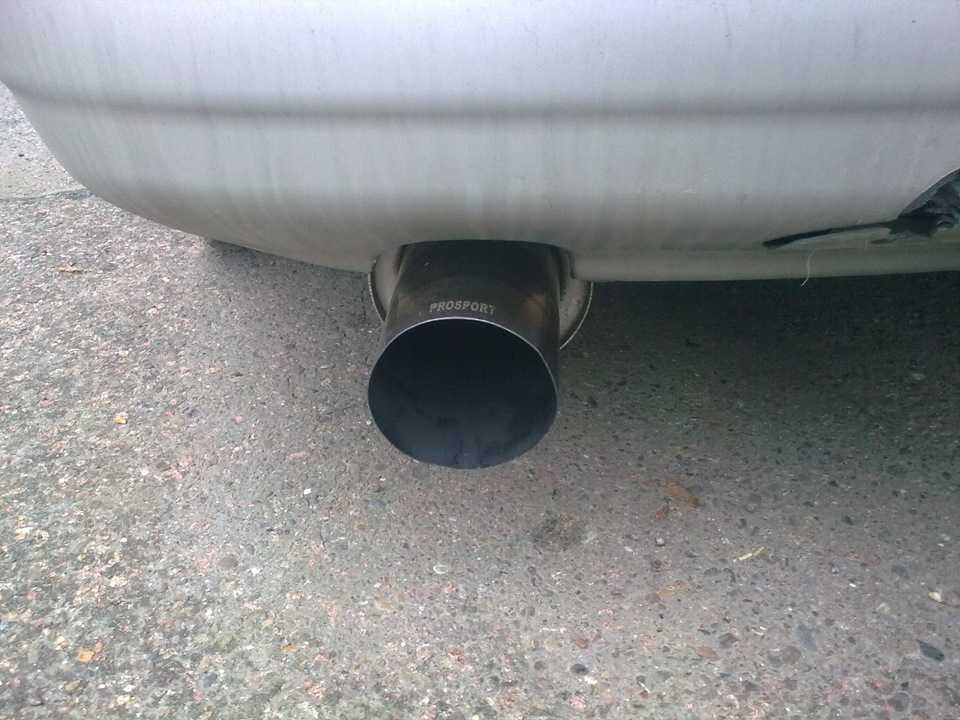

Длина ее должна быть равной расстоянию между фланцами. Соответственно, концы этой трубы должны совпасть с краями фланцев, где мы и выполняем заваривание всей этой конструкции. На свободный конец глушителя одеваем какой-нибудь наконечник (можно большего диаметра, чем труба), чтобы выхлоп казался еще более грозным.

Стоит отметить, что при изготовлении прямотока по второй схеме, звук получится более низким и насыщенным — на вас точно обратят внимание на улице. При этом в первом варианте получится более гражданский выхлоп, соответственно звук не будет слишком сильно раздражать при длительных поездках

Вывод такой — если вам крайне важно получить «спортивный» голос вашего ВАЗа, стройте систему по второй схеме

Крайне важно хорошо выполнить сварочные работы, чтобы влага от дождя (либо от луж) не попадала на мин. вату. Если же необходимо просто немного улучшить звучание машины при нажатии на педаль акселератора — достаточно будет первой представленной схемы

Хорошенько подумайте, прежде чем приступать к работе — возможно, слишком низкий рык выхлопа через какое-то время начнет вас очень сильно раздражать и вам захочется вернуться к стандартной, то есть заводской системе

Если же необходимо просто немного улучшить звучание машины при нажатии на педаль акселератора — достаточно будет первой представленной схемы. Хорошенько подумайте, прежде чем приступать к работе — возможно, слишком низкий рык выхлопа через какое-то время начнет вас очень сильно раздражать и вам захочется вернуться к стандартной, то есть заводской системе.

Еще один момент, связанный с повышением мощности от устройства такой системы выхлопа. Да, мощность повысится, но не стоит ожидать каких-то чудес — прибавка в 5-10 лошадиных сил (в зависимости от схемы исполнения прямотока, а также от модели вашего автомобиля), возможно, даже не будет заметна. То есть надеяться на то, что после установки прямотока и без произведения других работ по тюнингу двигателя ваш ВАЗ начнет пулять за 9 секунд до 100 км/ч — не стоит. Очень вероятно, что вы вообще не почувствуете никаких изменений (за исключением изменившегося звука).

Видеозапись процесса изготовления своими руками прямотока:

Теперь поговорим о том, как сделать прямоток на скутер своими руками из старого глушителя. На самом деле, схема очень похожа на ту, которая была описана для ВАЗа (вариант 2). Соответственно и ответ на вопрос как сделать прямоток своими руками на мотоцикл или мопед альфа из обычного глушителя, будет, в целом, одинаковый. Мы должны вырезать часть выхлопной системы с резонатором, отрезать края, и вытащить его внутренности.

Далее, необходимо взять все ту же гофрированную трубу небольшого диаметра (где-то в 3 раза меньше диаметра внешней трубы) и обмотать ее стекловатой, мосле чего вставить в большую трубу и приварить все это дело на место. Тут крайне важным будет хорошо выполнить сварочные работы, чтобы влага от дождя (либо от луж) не попадала на вату.

Дело в том, что этот материал, если намокнет, моментально теряет все свои свойства, при этом высохнуть уже не сможет. При установке такой системы на двухколесное транспортное средство прирост мощности будет более заметен, чем на автомобиле, однако и тут ожидать чудес не стоит. Но, как бы там ни было, мопед (скутер или мотоцикл) станет ездить заметно резвее.

Тюнинг глушителя мопеда

Чтобы установить глушитель прямоточный на мопед (мотоцикл) понадобится:

минеральная вата;
две подходящие трубы разного диаметра;
шлифовальная машина — «болгарка»;
сварочный аппарат.

Порядок проведения работ по установке прямоточного глушителя для мотоцикла:

снимаем старый глушитель;
используя шлифовальную машину, выпиливаем в резонаторе отверстие по всей его длине;
создаем части резонатора – ребра жёсткости и вырезаем две трубы;
труба меньшего диаметра обматывается изолятором (стекловата), после чего вставляем ее в трубу с большим диаметром;
используя сварочный аппарат, привариваем ее.

Чтобы исключить возможность намокания стекловаты нужно осуществить сваривание ее составных частей на высоком уровне качества, очень аккуратно, не допуская при этом пропалов.

Тюнинг выхлопной системы мопеда позволяет нарастить реальную мощность, сделать его резвее. При этом эффект существенного наращивания мощности наблюдается только у мопедов. Ждать, что количество лошадиных сил возрастет после тюнинга выхлопной трубы у легкового авто не стоит, это больше имиджевый шаг.

Как сделать прямоток тише

Установив прямоток, некоторые автовладельцы разочаровываются в проделанной работе: езда стала крайне некомфортной из-за слишком сильного рёва. Ведь одна из задач глушителя как системы — это гашение шумов, «успокаивая» выхлопные газы. Машина с выхлопом громче 96 ДБ не сможет пройти технический осмотр. К тому же, громче или тише будет реветь авто — на скоростных показателях это не отразится.

Чтобы сделать прямоток тише, применяется несложная конструкция, называемая «флейта». Она представляет собой перфорированную трубку с приваренной шайбой, крепящейся на выходе прямотока и уменьшающей шум.

Флейта на выходе прямотока делает выхлоп тише

Принцип действия флейты для прямотока в том, что при изменении сечения выхлопного канала и выходе отработанных газов через перфорации, разбивается звуковая волна, происходит изменение скорости и давления, громкость снижается на 3–4 ДБ и выхлоп становится тише. Правильное название флейты — сайленсер, и массовые модели китайского производства стоят от 500 рублей. Грамотно вварить сайленсер смогут в автомастерской.

Таким образом, установка прямоточного глушителя — это мера, оправданная для тюнингованного силового агрегата. Она даёт реальный прирост мощности за счёт лучшего выхода отработанных газов, эффективной продувки цилиндров и наполнения их топливовоздушной смесью. Спешить при выборе прямотока не стоит, так как неправильная переделка штатно подогнанной под силовые показатели выхлопной системы может только ухудшить характеристики автомобиля. Изготовление прямоточного глушителя своими руками — творческий процесс, впрочем, как и выбор дорогого и качественного прямотока производства именитой фирмы. При установке прямоточного глушителя на нетюнингованный двигатель тоже нужно быть внимательным — в надежде увеличить мощность можно получить только надоедливый гул.

О прямотоке или ПГ

Прямоточный глушитель (ПГ) является совершенствованной альтернативой стокового выхлопа, который не способен обеспечить быстрый и своевременный выход газов из системы двигателя (ДВС). Особенно страдает (давится) штатная выхлопная система после установки спортивного распредвала или после расточки цилиндров ГБЦ (другими словами, на форсированном моторе).

ПГ призван модернизировать систему выхлопа, в которой увеличен выброс газов. Кроме того, правильно установленный ПГ обеспечит прибавку мощности ДВС на 10–15 л.с. Однако надо быть готовым к кардинальным изменениям: заменить надо будет всё, начиная катализатором и заканчивая наконечником.

Прибавка мощности силового агрегата с помощью ПГ, к сожалению, имеет и «обратную сторону медали», связанную, прежде всего, с громкой звуковой атакой порядка 120 дБ. Это норма для спортивных автомашин, однако для гражданских, вряд ли. И этим объясняется масса случаев штрафов, выписываемых инспекторами правопорядка владельцам таких машин.

Чтобы минимизировать этот огрех модернизации, умельцы используют различные способы снижения звука. Инсталляция глушителя флейты, овального или круглого резонатора — все это разновидности методов по улучшению работы глушителя прямотока. Тихим сделать его может «форма и содержание».

К примеру, умельцы говорят о том, что квадратный резонатор, установленный в середине трассы (пути выхода газов в ВС), снижает шум намного лучше, чем овальный или круглый. Да и вообще, круглый лучше не ставить, а использовать в крайнем случае овальный, так как в нём больше объём банок и соответственно, тише звук.

Прежде, чем разбираться основательно в том, что такое ПГ, следует вспомнить о функционировании системы выхлопа автомобиля. Многие автомобилисты даже не подозревают, сколь много задач она выполняет, хотя так и не кажется на первый взгляд.

Безусловно, основной задачей выхлопа является отвод газов

Но не менее важной функцией — обеспечить своевременную и качественную вентиляцию цилиндров ДВС

Вентиляция цилиндров осуществляется следующим образом. В момент закрытия клапанов одного цилиндра ДВС, создаётся разряжение в выпускном коллекторе. Оно перемещается по системе с большой скоростью, и отразившись от преград, возвращается в коллектор. В момент выхода газов из цилиндра здесь создаётся пониженное давление, которое способствует лучшей вентиляции и продувке.

Помимо всего прочего, выхлопная система (ВС) призвана бороться с шумом. Для этого предназначен глушитель.

По сравнению с обычным, штатным глушителем, ПГ не имеет множество отдельных секций внутри. Соответственно, он отличается более упрощённой конструкцией. Именно этот факт и позволяет умельцам изготавливать его в домашних, гаражных условиях.

Но стоит ли вообще, обычному автомобилисту менять стандартный глушитель на ПГ? Безусловно, нет. Если он не предпочитает активную езду, не подразумевает эксплуатацию авто в спортивных целях, не комплексует по поводу «серой» и не выделяемой из всеобщего автопотока машины, то и модернизацию проводить ему не стоит.

Напротив, если басистый и породистый рёв мотора находит отклик в душе автолюбителя, то установка прямотока обязана быть проведена. Тем более что это даёт немало преимуществ следующего характера:

повышается мощь ДВС из-за увеличения пропускной способности;
продлевается срок эксплуатации всей ВС, за счёт использования качественных материалов.

Что касается недостатков модернизации, то это:

проблемы с законом из-за сильного шума (можно исключить, если установка ПГ будет проведена по новой системе);
возможные сложности с сервисным ТО;
большая чувствительность силового агрегата к низким температурам;
понижение клиренса.

Не стоит путать прямоток с глушителем. Дело в том, что прямотоком называется вся система выхлопа, а подвергается модернизации в большинстве случаев только её часть — глушитель.

Как сделать прямоток своими руками

Хорошая прямоточная система, выпускаемая производителями спортивных автомобилей, стоит серьезных денег, и желание сделать прямоток самостоятельно вполне понятно. Если смотреть на подобные аксессуары подробно, то можно заметить, что они представляют собой стандартный выхлопной выпуск с измененной конструкцией – сглаженные изгибы и малое число сварных швов. За счет подобного строения выхлопной системы автомобилю становится проще справляться с выбросом отработавших газов в атмосферу.

Сделать прямоток своими руками не так уж и сложно, как и установить его на автомобиль, но следует понимать, что подобное вмешательство в конструкцию машины по-своему сказывается на различных моделях. Чаще всего самодельную прямоточную систему устанавливают на «автомобили выходного дня», которые были приобретены, чтобы проводить над ними различные эксперименты.

Чтобы сделать прямоток самостоятельно, потребуется: металлическая труба с толщиной стенок не менее 3 миллиметров, сварочный аппарат, дрель, болгарка (для резки по металлу), нержавеющая сталь (чаще всего используются металлические губки для мытья посуды – около 50 штук).

Процесс самостоятельного производства прямотока следующий:

Необходимо снять с автомобиля установленный глушитель и вскрыть резонатор. Для этого возьмите болгарку и сделайте отверстие по всей длине резонатора, а после разведите в стороны металлические листы, будто вскрывая консервную банку;
После этого вы будете видеть все внутренности резонатора, который состоит из двух частей трубы и нескольких ребер жесткости. Все это предстоит вырезать из резонатора «под ноль», чтобы осталась непосредственно его металлическая оболочка. Вырезать удобнее всего при помощи болгарки, но приготовьтесь к тому, что займет это немало времени. Удаляя куски труб, оставьте с каждой стороны по 3-4 сантиметра, чтобы позже было удобнее наваривать модифицированные варианты выхлопа;

Далее берем трубу такого же диаметра, как трубы, оставшиеся торчать в резонаторе с двух сторон. Обрезаем ее таким образом, чтобы ее длины хватило для установки в резонатор между обрезанными кусками и приварке с помощью сварочного аппарата

Здесь важно помнить правило: «Семь раз измерь, один раз отрежь». Если неверно изменить, и отрезанный размер трубы окажется меньше по длине, чем необходимо, придется резать новый кусок – складывать данную деталь из нескольких обрезков труб запрещено;
Когда будет отрезана труба необходимой длины, надо приступить к ее модернизации

Для этого возьмите дрель небольшого диаметра и наделайте в данном куске трубы множество дырок. При этом оставьте по 3-4 сантиметра трубы с каждой стороны, чтобы после можно было обеспечить надежную сварку. Если ваша дрель не справляется с трубой, можно воспользоваться болгаркой и сделать на трубе множество надрезов через каждые 1,5-2 сантиметра.

После этого необходимо наварить дырявый кусок трубы на части труб, которые остались торчать в резонаторе;
Когда кусок трубы будет надежно приварен, необходимо забить весь резонатор сетчатой нержавеющей сталью. Для этого возьмите 50 приобретенных металлических губок для мытья посуды и начните их укладывать в резонатор, забивая все свободное пространство.

Внимание: некоторые губки могут идти с импровизированными «крючками», сделанными из бумаги, пластика или ткани. Такие элементы обязательно удалить с металла перед его укладкой в резонатор

Далее закройте резонатор и надежно приварите крышку;
На этом создание прямотока своими руками можно считать завершенным. Остается установить автомобильный глушитель на место.

Важно отметить, что данный способ лишь один из многих вариантов самостоятельного создания прямоточной трубы из имеющегося глушителя. Некоторые автолюбителю собирают прямоток с нуля, что значительно дороже по затратам и более трудоемко

Подобная модификация простая, и ее сможет выполнить даже водитель без опыта.

Замена обратноточного глушителя на прямоточный своими руками

При изготовлении прямотока целесообразно применить положительные свойства конструкций нескольких типов.

Причины замены стандартного глушителя на прямоточный

Владельцы автомобилей меняют заводской глушитель на прямоток по нескольким причинам:

получение прибавки мощности двигателя;
субъективное улучшение акустических параметров выхлопа;
повышение эстетических параметров автомобиля;
полная модернизация выпускного канала;
установленный глушитель вышел из строя.

Инструменты и материалы для работы

Прямоточный глушитель часто покупают, но для любителей инструментов и неуёмной жажды творчества рекомендуем изготовить его своими руками. Детали предпочтительнее выполнить из нержавеющей стали толщиной 0,8–2,0 мм. Заготовки из чёрного металла подбирайте толщиной для корпуса 1,0–1,5 мм, остальные 2,0–4,0 мм, чтобы избежать преждевременного прогара деталей, а также используют заготовки из стандартного. Для корпуса применяют подходящие по размеру: огнетушитель, термос, пустой газовый или баллон акваланга.

Для набивки камеры глушителя применяют негорючий пористый материал или их комбинацию:

базальтовую или другую минеральную вату;
мелкоячеистую металлическую сетку;
металлические сеточки для кухни;
металлическую стружку.

шлифовально-угловая машинка (болгарка);
дрель или сверлильный станок;
сварочный аппарат;
расходные материалы: диски по металлу для болгарки, свёрла, электроды и пр.

Переделка старого глушителя

Старый глушитель демонтируем, разбираем с помощью болгарки, оставляем детали корпуса и входной патрубок. При сохранении перегородок сверлим в них отверстия для прохода выхлопных газов. Камеры дополнительно снижают громкость выхлопа.

из старого глушителя вырезаем всё, что не нужно

Перфорируем внутреннюю трубу доступным способом. Диаметр перфорированной трубы равен диаметру входного патрубка или больше до 30%.

небольшое количество мелких отверстий поможет сохранить при выхлопе сочный басистый гул от мотора

Учитывайте, что через большие отверстия и пазы из камеры быстрее будут «выдуваться» волокна минеральной ваты.

нержавеющая сталь помогает увеличить срок эксплуатации деталей и механизмов в несколько раз

В дальнейшем диаметр внутренней трубы возможно уменьшить путём несложных манипуляций, а увеличить — несоизмеримо сложнее.

длину трубы отрезаем в нужный размер

Надеваем на место перфорации трубы металлические сеточки для кухни.

внутреннюю перфорацию перекрываем мелкопористым негорючим материалом

Плотно обкручиваем кухонные сеточки металлической сеткой в 1–3 слоя. Сетку фиксируем отожжённой стальной проволокой с множественной перекруткой или обжимаем несколькими хомутами.

усиливаем перфорацию, снижая её проницаемость для минеральной ваты

Согласуем и зачищаем места сварки, привариваем перфорированную трубу на штатное место.

сварку проводим с соблюдением всех правил безопасности

Все свободное пространство внутри глушителя плотно заполняем выбранным наполнителем.

наличие нескольких камер способствует большей функциональности глушителя

Работа с минеральной ватой требует индивидуальных средств защиты.

отсутствие металлической сетки между отверстиями и ватой приведёт к более быстрому «выдуванию» ваты из глушителя

Прихватываем край «крышки» корпуса двумя-тремя прихватками, чтобы избежать смещения и завариваем корпус.

Для защиты от коррозии и придания эстетического вида красим термостойкой краской в любимый цвет.

Чтобы глушитель служил дольше, в корпусе сверлим одно или несколько отверстий диаметром 1,5–2,0 мм для оттока конденсата. Для определения нижней точки автомобиль должен стоять горизонтально.
