Расточка блока цилиндров. зачем нужно двигателю и можно ли сделать своими руками + подробное видео

Для чего это нужно?

Само понятие «расточка блока» подразумевает процесс восстановления геометрии цилиндров силового агрегата при помощи специальных станков. Главной предпосылкой к расточке блока является проведение капитального ремонта двигателя, однако сейчас процедура в основном проводится для увеличения его мощности.

Растачивать цилиндры при капитальном ремонте необходимо по той причине, что находящиеся в них поршни под воздействием высокого температурного режима, давления и прочих постоянных нагрузок, являются причиной нарушения геометрической формы цилиндров. Говоря проще от постоянного трения и высоких нагрузок цилиндр вместо идеально круглой формы, приобретает форму эллипса. Из-за этого поршень уже не может полностью прилегать к его стенкам, в результате чего образовывается значительный зазор, через который отработанные газы либо топливо проникают в картер, а моторное масло – в камеру сгорания.

Естественно, из-за всего этого силовой агрегат значительно теряет свою мощность, увеличивается потребление топлива и масла. Одним из верных признаков, свидетельствующих о необходимости проведения расточки двигателя, является увеличенный расход моторного масла

Помимо этого, следует обратить внимание на цвет отработанных газов. Если из выхлопной трубы начинает появляться сизовато-синий дым, не за горами капитальный ремонт силового агрегата

Буквально несколько десятков лет назад невозможно было найти моторное масло либо охлаждающую жидкость хорошего качества, из-за этого возникали частые перегревы моторов. Доходило даже до того, что приходилось выполнять капремонт двигателя нового автомобиля спустя 30-50 тыс. км пробега. А агрегаты на грузовой и специальной технике приходилось восстанавливать намного чаще.

Сегодня ситуация изменилась кардинально. Современные смазывающие и охлаждающие жидкости позволяют значительно увеличить ресурс автомобильного двигателя. Сейчас средняя величина пробега до проведения капитального ремонта составляет примерно 200-250 тыс. км, причем, за год далеко не каждый автомобилист проезжает даже 12-15 тыс. км. Выходит, что этого ресурса силового агрегата должно хватить на более чем 15 лет эксплуатации. Далеко не каждое транспортное средство может выдержать столько.

Расточка блока в последнее время крайне редко применяется в качестве необходимой ремонтной меры. В основном эта процедура используется при тюнинге для увеличения объема и мощности двигателя. Но, во втором случае расточка проводиться лишь тогда, когда состояние стенок цилиндров позволяет ее выполнить. В этом случае необходима установка поршней с большим диаметром. Также для обеспечения корректности работы силового агрегата потребуется большее количество топливной смеси, поскольку его объем увеличится, соответственно, возрастет мощность.

Лучший двигатель автомобиля: наиболее выдающиеся моторы

Технологический процесс расточки

Как расточить двигатель? Этот вопрос задавали себе многие автолюбители. Технологический процесс расточки достаточной простой, но требует внимательности и понимания. Расточка внутренний части мотора, а точнее цилиндров, задача точная, поэтому такую работу желательно доверить профессионалам, которые разбираются. Рассмотрим основные позиции проведения расточки ДВС на аналоговом и цифровом оборудовании.

Аналоговая расточка требует постоянного вмешательства специалиста, поскольку именно он определяет, какой будет размер цилиндров после окончания проведения работ. Рассмотрим, последовательность действий:

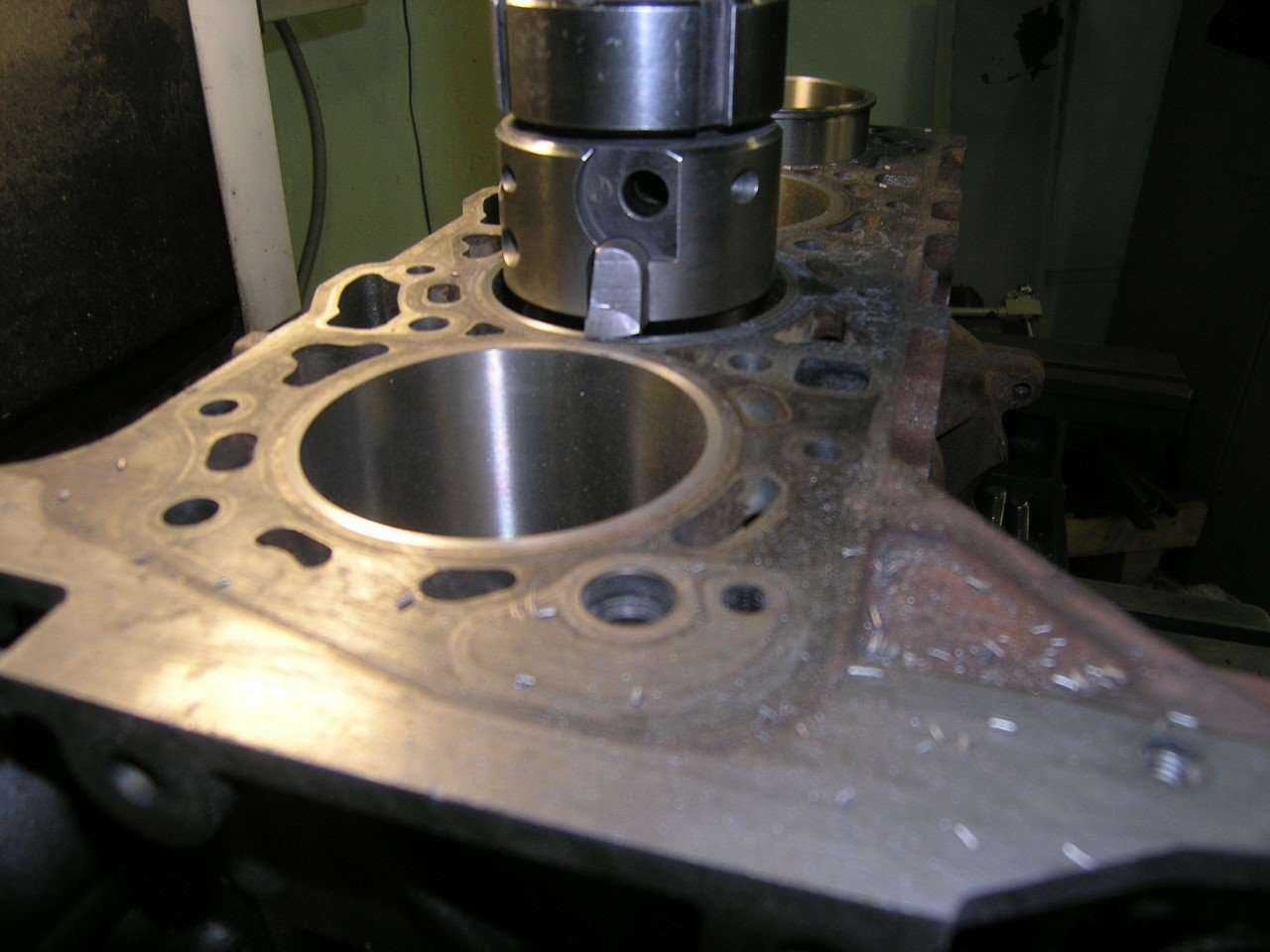

Блок цилиндров устанавливается на станину так, чтобы шпиндель размещался по центру цилиндра.
В шпиндель устанавливается резец, которым собственно и будет проводиться расточка.
Включается станок и шпиндель начинает опускаться, при этом режущим резцом растачивает цилиндр.
Таким самым способом проводится расточка остальных цилиндров.
После проведения процесса расточки, расточенной мотор, нужно будет хонинговать, а именно доведение поверхности до зеркального состояния.

Цифровая расточка — это расточка при помощи электроники, а именно ЧПУ. Так, специалисту необходимо ровно установить на станину, чтобы цилиндры стоили в один ряд, а первый был посредине станины. Далее задается необходимая программа, и стенд все делает самостоятельно, под четким руководством специалиста.

В современных развитых странах можно найти стенды с умной электроникой, которые имеют в своем арсенале сканер. Именно он позволяется точно и четко попасть в цилиндр, а также провести расточку с точностью до микрона. К сожалению, такие стенды на территории СНГ недоступны, так как стоимость данных агрегатов начинается от 100 000 евро, и автосервисы не могут себе позволить такой станок.

Почему стучит бензиновый двигатель при разгоне

Наиболее часто рассматриваемая проблема возникает на автомобилях, на которых используется мотор с цепным приводом. Довольно распространена проблема, когда именно цепь становится причиной того, что появляются стуки при наборе скорости. Ситуация состоит в том, что цепь в процессе работы вытягивается, и она при повышении оборотов начинает задевать корпус блока, из-за чего и возникает шум. Особенно хорошо слышно данный грохот при наборе скорости автомобилем, но при этом данный стук имеется на самом деле во всех режимах. Соответственно, чтобы определить является ли данная неисправность причиной проблемы, нужно проверить натяжение цепи. Если она натянута слабо, потребуется подтянуть цепь или ее заменить.

В зависимости от того из какой части мотора доносится шум при наборе скорости, варьируются проблемы, которые к этому приводят. Если слышится шум из верхней части двигателя, причиной тому служит в большинстве случаев износ распределительного вала. В зависимости от количества оборотов, будет меняться интенсивность шумов

Именно поэтому водители чаще всего обращают внимание на стук при разгоне, когда имеется данная проблема. В случае, если неисправен действительно распредвал, потребуется его демонтировать и заменить вышедший из строя вал

Обратите внимание: Чаще всего неисправность связана с проблемой в подшипниках. Еще одна причина шума при разгоне – это помпа

По факту, в данном случае стучит не сам двигатель, но, поскольку она располагается в непосредственной близости от него, водитель может путать данные шумы. Чаще всего помпа шумит из-за разрушения подшипника. При этом чем выше обороты автомобиля, тем сильнее шум. Зачастую даже специалисты со стажем не способны точно сказать, стучит помпа или распределительный вал. Чтобы окончательно определиться с проблемой, необходимо снять водяной насос, после чего попробовать вручную прокрутить деталь. Если при прокручивании помпы будут слышны постукивания, это говорит о необходимости заменить ее или попробовать отремонтировать

Еще одна причина шума при разгоне – это помпа. По факту, в данном случае стучит не сам двигатель, но, поскольку она располагается в непосредственной близости от него, водитель может путать данные шумы. Чаще всего помпа шумит из-за разрушения подшипника. При этом чем выше обороты автомобиля, тем сильнее шум. Зачастую даже специалисты со стажем не способны точно сказать, стучит помпа или распределительный вал. Чтобы окончательно определиться с проблемой, необходимо снять водяной насос, после чего попробовать вручную прокрутить деталь. Если при прокручивании помпы будут слышны постукивания, это говорит о необходимости заменить ее или попробовать отремонтировать.

Если двигатель стучит не только при разгоне, но и когда поддерживаются низкие обороты, вероятнее всего проблема в недостаточном количестве масла в моторе. Также нельзя исключать вариант, что используемое масло, если его залито достаточно, является низкокачественным и не справляется со своими задачами. Как известно, задачей масла в двигателе автомобиля является создание тонкого защитного слоя на деталях. Если он не создается, двигатель будет заметно стучать на высоких оборотах.

Обратите внимание: Иногда двигатель начинается стучать после замены масла, если во время этой процедуры выполнялась промывка мотора. Связано это с удалением с элементов двигателя сажи и отложений кокса

Данная проблема должна решиться через 200-300 километров пробега, соответственно, пропадет и стук.

Зачем нужно растачивать блок цилиндров

В настоящее время расточка блока цилиндров делается чаще из желания увеличить мощность двигателя, тогда как раньше к подобным работам приступали чаще с целью ремонта силового агрегата.

Как известно, в процессе работы все элементы мотора испытывают серьезные нагрузки. Особенно это касается цилиндров и поршней. В процессе работы поршень постоянно трется о стенки цилиндра с огромной скоростью. Несмотря на то, что стенки цилиндров выполнены из прочной стали, она все равно стирается в процессе работы поршней, а сам цилиндр деформируется, переставая быть идеальной округлой формы. Из-за изменения формы цилиндров в сторону овала, ухудшается прилегание поршневых колец, вследствие чего при детонации топливовоздушной смеси отработавшие газы попадают в картер, как и сама горючая смесь. Отсюда сразу начинает снижаться общая мощность двигателя, а мотор начинает активно потреблять масло.

Важно: Основным симптомом, указывающим на «овализацию» цилиндров и попадание отработавших газов в картер, является сизый дым из выхлопной трубы в процессе работы двигателя. Также данный симптом характерен при залегании компрессионных колец

Причиной того, что раньше более часто к расточке блока цилиндров прибегали при необходимости ремонта, а сейчас из-за тюнинга, кроется в шагнувших вперед технологиях. Дело в том, что до конца 1990-х годов сложно было найти в продаже хорошее масло или охлаждающую жидкость. Вернее, они были хороши для тех времен, тогда как сейчас они значительно лучше и сложнее. Каждое моторное масло – это настоящий «склад химии», равно как и охлаждающая жидкость. Различные присадки позволяют значительно продлить жизнь мотора до капитального ремонта. Если раньше капитальный ремонт двигателя, в том числе и расточка блоков цилиндров по причине их «овализации», мог потребоваться уже через 50-60 тысяч пробега, то сейчас современные моторы при правильном уходе за ними достигают подобного износа к 200-250 тысячам километров пробега.

Если проводится расточка блока цилиндров с целью реанимации двигателя, здесь все довольно просто. На специальных станках избавляются от овальной формы цилиндров, стачивая «лишнее». Далее устанавливаются новые поршни большего размера, и после этого можно проехать на автомобиле еще десятки тысяч километров.

Если же проводится расточка блока цилиндров с целью тюнинга автомобиля, все проходит точно также, но изначально цилиндры имеют правильную форму, соответственно, можно выбрать степень, до которой они будут растачиваться, поскольку здесь нет необходимости избавляться от «овализации». Расточив цилиндры и установив поршни большего размера, можно добиться увеличение мощности. Это происходит, поскольку, чем больше поршень, тем больше топливовоздушной смеси удастся засосать, а чем больше сгорит топлива в процессе работы, тем больше давление при воспламенении на поршень и отсюда возникает увеличение мощности.

Фильтр для большого дома это конечно Фибос-5

Компрессор или турбина на «шестёрку»

Увеличить мощность двигателя можно путём установки компрессора или турбины, но для начала нужно разобраться, что для этого потребуется. Прежде всего, нужно понять, что на карбюраторный мотор в силу его конструктивных особенностей турбину установить можно, но довольно проблематично. Нюансы заключаются как в больших материальных, так и временных затратах. Наиболее важными моментами, над которыми придётся задуматься при оснащении автомобиля турбиной, являются:

Обязательная установка интеркуллера. Эта деталь представляет своего рода радиатор, только в нём охлаждается воздух. Поскольку турбина создаёт высокое давление и воздух нагревается, его необходимо охлаждать для получения эффекта от установки. Если интеркуллер не использовать, эффект будет, но гораздо меньше.
Оснащение карбюраторного мотора турбиной — мероприятие опасное. По опыту автовладельцев, которые занимаются подобными доработками, выпускной коллектор может «бабахнуть», что и капот отлетит. Поскольку на инжекторном моторе впуск имеет иной принцип, то турбина для этого двигателя является более предпочтительным вариантом, хоть и дорогостоящим.
Исходя из второго пункта, вытекает третий — потребуется переделка двигателя в инжекторный или установка такового.

Установка на автомобиль турбонагнетателя требует больших финансовых вложений

Если вы не настолько заядлый автогонщик, то стоит смотреть в сторону компрессора, который имеет следующие отличия от турбины:

Не развивает высокое давление.
Нет необходимости в установке интеркуллера.
Можно оснастить ВАЗовский карбюраторный мотор.

Для оснащения ВАЗ 2106 рассматриваемым узлом потребуется компрессор-кит — комплект, в который входит всё необходимое для переоборудования мотора (патрубки, крепёжные элементы, нагнетатель и др.).

Комплект компрессора для «классики» состоит из нагнетателя и необходимых комплектующих для установки

Устанавливается изделие согласно инструкции производителя.

Пример увеличения мощности двигателя ВАЗ-2114

Расточка сёдел по внутреннему диаметру, что равносильно увеличению клапана;

Сёдла клапанов, мотор ВАЗ 2111

Новые элементы ГБЦ

Тюнинговая шестерня ГРМ

Наш новый мотор остался «не втыковым» – клапаны не достают до поршней. При проверке на стенде (датчики были отключены) результат оказался не впечатляющим.

Проверка без настройки ЭБУ

Если установить инженерную прошивку, удаётся подобрать параметры «от и до». И тогда картинка выглядит лучше…

График крутящего момента после завершения тюнинга

Все датчики, включая лямбда-зонд, в последнем случае были подключены. Удалось снять 96 «сил» при 5300 об/мин!

Как не стоит увеличивать мощность!

Не следует пытаться проводить расточку каналов. Эту операцию можно выполнить и при отсутствии шаровых фрез, но в гаражных условиях ничего не получится даже с фрезами. Суть в том, что важна точность установки фрезы – ошибка не должна превышать 1-2 мкм.
Как видите, на стоковом хэтчбеке ВАЗ-2114 увеличение мощности составило 24%, и это – без установки «люстры», «улучшенного выхлопа» и других дорогостоящих элементов.
Нет смысла покупать «гоночный распредвал», не располагая подходящей тюнинговой прошивкой.

Нюансы расточки цилиндров в домашних условиях

Правильный уход за двигателем автомобиля поможет продлить его срок службы

Помимо того, что сама по себе процедура требует внимания и сноровки (не говоря уже об оборудовании), у концепции капитального ремонта есть и свои недостатки. Например, при многократной расточке цилиндров их стенки утончаются настолько, что могут не справиться с нагрузкой и температурным режимом.

Это маловероятный сценарий, но тем не менее — хорошо подумайте, прежде чем раз за разом растачивать блок. Ещё один момент — это падение КПД двигателя.

Так как объём двигателя, пусть и незначительно, увеличивается — увеличивается и мощность.

Неконтролируемый рост этих показателей может разбалансировать вашу машину. Ну, и кроме того, могут возникнуть вопросы при прохождении техосмотра.

Ведь новые параметры двигателя не будут соответствовать первоначальным.

Проблема термического расширения

Устройство ГРМ обеспечивают нормальную работу двигателя, но при этом возникают определенные проблемы. Это касается термического расширения металла, из которого сделаны клапана, поскольку он подвергается воздействию высоких температур при сгорании топлива. При нагревании он удлиняется и не может плотно закрыть отверстие в цилиндре, что существенно снижает компрессию. Чтобы клапан удлинялся не в цилиндр, а вверх, между тарелкой и кулачком или рокером и кулачком делается тепловой зазор в 0,2 мм. Этот зазор выставляется и проверяется специальным щупом, а регулируется винтом или болтом.

В современных двигателях для борьбы с тепловым расширением используются другие детали газораспределительного механизма – гидрокомпенсаторы. В этом случае регулировка клапанов не потребуется, зазор выставляется и регулируется автоматически. Если гидрокомпенсатры начинают постукивать, это говорит о проблемах в их работе, поскольку они не успевают выбирать зазоры. Основные причины появления такой проблемы – поломка самого гидрокомпенсатора, который подлежит замене, реже засор или плохая работа системы смазки.

Основные дефекты и неисправности блока цилиндров двигателя

Начнем с того, что существует два вида блоков цилиндров:

чугунные БЦ;
блоки из алюминиевых сплавов;

Как правило, блоки из чугуна дополнительно упрочнены при помощи графита, а облегченные изделия из алюминия делают гильзованными (в блок вставляется гильза из чугуна). Также существуют алюминиевые блоки цилиндров без гильз. В состав сплава включен кремний, который значительно упрочняет блок.

Что касается гильзованных блоков, гильзы бывают «мокрыми» и «сухими». В первом случае охлаждающая жидкость напрямую контактирует с гильзой, тогда как во втором гильза плотно запрессована в тело блока во время изготовления.

Так или иначе, каждое решение имеет свои плюсы и минусы, а также в процессе эксплуатации возникают различные повреждения и дефекты блока цилиндров или дефекты гильз блока (в зависимости от типа БЦ).

Ремонт блока цилиндров необходимо начинать с установления причины неисправностей и дефектовки. Зачастую основной проблемой на моторах с большим пробегом является износ поверхности цилиндра или гильзы. На поверхности (зеркале) цилиндра появляются задиры, могут образоваться трещины, раковины и т.д.

Также нередко возникает износ цилиндров по направлению оси коленвала. Как правило, к повреждениям цилиндров на «свежем» моторе приводит перегрев двигателя или гидроудар, а также снижение уровня или значительная потеря свойств моторного масла.

Реже причиной дефектов блока становится неожиданное разрушение поршневых колец и другие непредвиденные поломки. Еще добавим, что в БЦ часто происходит деформация постели подшипников коленвала и т.п.

Что касается износа поверхностей цилиндров, в этом случае такой износ зачастую является «естественным», то есть становится результатом эксплуатации двигателя в нормальных рабочих режимах. Сам ремонт цилиндров в этом случае зачастую предполагает расточку и хонингование цилиндра (нанесение хона). Это позволяет убрать эллипсность цилиндра, удалить царапины и задиры на зеркале.
Более сложным случаем можно считать обрыв шатуна,
так как повреждения обычно более серьезные. Также причиной возникновения дефектов блока является и обрыв клапана, разрушение седла клапана и т.д. Результат — задиры на поверхности цилиндра и другие повреждения. Также в списке частых неисправностей следует выделить трещины блока или гильзы.
Еще добавим, что существуют так называемые «скрытые» проблемы, то есть определить дефекты визуально в рамках поверхностного осмотра может быть затруднительно. При этом неквалифицированный ремонт, который ограничен банальной заменой изношенных частей, все равно приведет к тому, что двигатель потребуется разбирать повторно через несколько сотен или тыс. километров пробега.

К указанным «скрытым» дефектам, прежде всего, следует отнести деформацию блока цилиндров. Зачастую такая деформация является следствием нарушения технологии в процессе изготовления блока. Простыми словами, если в блоке не снять внутреннее напряжение, возникнет деформация.

Кстати, данная проблема больше присуща блокам из чугуна. Также к деформации блока (как чугунного, так и алюминиевого) может привести перегрев двигателя или его неравномерный нагрев во время эксплуатации.

Перевод мотоблока на 92 бензин путем повышения степени сжатия двигателя

Данный способ перевода мотоблока с 80 на более качественный 92 бензин считается наиболее сложным, так как переделку требуется выполнять максимально аккуратно и точно, в противном случае вы можете вывести из строя двигатель мотоблока. Суть процедуры заключается в шлифовке головки цилиндра до того момента, пока с ее поверхности не будет снят слой, толщиной 2,5 мм. Порядок действий при этом выглядит следующим образом:

Установите мотоблок в неподвижном положении, или снимите двигатель агрегата;
Возьмите электродрель с установленным на ней алмазным диском и начните шлифовать стенки головки цилиндра;

Регулярно протирайте поверхность от пыли и делайте замеры удаленного слоя;
В конце протрите стенки головки цилиндра, обезжирьте их и дайте высохнуть.

Результатом выполненной работы станет увеличение степени сжатия мотора до отметки 7,8 атм. По окончанию шлифовки также замените штатные свечи зажигания мотоблока деталями, обладающими показателем накаливания 16.

Требования к материалу

С целью повышения срока службы штукатурного покрытия и увеличения его эксплуатационных показателей необходимо обеспечить соблюдение следующих основных правил:

при изготовлении состава своими руками все составляющие компоненты следует изначально очистить от посторонних примесей в виде камней, мусора, ракушек. Желательно применять процеживание материала и готового раствора через сито. При этом для определённых операций следует использовать сито разной густоты;
введение в раствор дополнительных компонентов должно быть обоснованным, иначе это приведёт к неоправданному увеличению стоимости штукатурки.

Как увеличить мощность двигателя

Есть различные способы доработки двигателя ВАЗ 2114 8 клапанов в домашних условиях. Их можно применять как отдельно, так и в комплексе, в зависимости от желаемого результата.

Повышение объема камер двигателя

Существует прямая пропорциональная зависимость между объемом двигателя и его мощностью. Самый популярный вариант для ВАЗ-2114 – увеличение объема с 1,5 до 1, 6 л. (или с 1,6 л. до 1,8 л. в зависимости от конкретной модели двигателя). Чтобы повысить объем, нужно:

установить облегченный коленвал;
заменить поршни на кованые и сменить поршневые кольца на облегченные;
сменить шатуны, которые соединяют поршни с коленчатым валом;
увеличить диаметр цилиндров и отшлифовать поверхность (это делается для увеличения количества оборотов коленвала).

В результате этого мощность двигателя увеличивается примерно в полтора раза. Но при этом увеличивается и расход топлива.

Установка нового воздушного фильтра

Для повышения мощности двигателя применяется впускной фильтр со сниженным аэродинамическим сопротивлением. В результате воздух попадает в смеситель с меньшими усилиями. Это способно прибавить дополнительно 5-8 лошадиных сил двигателю. При этом расход топлива снижается.

Чтобы провести тюнинг впускной системы, нужно:

отшлифовать внутренние впускные каналы (делается в автосервисах);
установить ресиверы;
поставить дроссельную заслонку с увеличенным диаметром.

Выпускная система также модернизируется, путем установки прямоточного глушителя.

Установка турбонаддува

Это один из самых эффективных, но при этом затратных методов выполнить тюнинг двигателя 2114. Увеличение мощности двигателя зависит от применяемого типа турбины:

турбокомпрессор низкого давления – дает повышение мощности двигателя на 15%. Это наименее трудоемкий вариант установки турбины;
турбины высокого давления – увеличивают мощность движка на 25-30%.

Тюнинг газораспределительного механизма

Этот способ не ведет к ранней выработке ресурса двигателя и позволяет уменьшить расход топлива. Для повышения мощности движка следует добиться уменьшения сопротивления ГРМ и оптимизировать его фазы. Необходимо:

расточить седла клапанов;
заменить впускные и выпускные клапаны на облегченные;
можно сменить направляющие втулки на более легкие;
установить разрезную шестерню и должным образом её настроить.

Самый важный элемент в тюнинге ГРМ – разрезная шестерня. Именно она оптимизирует фазы газораспределения.

Для нижних и средних оборотов — нужно уменьшить угол газодинамического наддува и увеличить угол открытия выпускного клапана. Чтобы настроить шестерню, нужно поворачивать распределительный вал по ходу вращения коленвала.

Для высоких оборотов – следует поворачивать распределительный вал в противоположную сторону относительно хода коленвала. Таким образом, увеличивается угол газодинамического наддува.
