Слабые места кузовов автомобилей ваз 2101, 2103, 2106, 2105, 2107

Задние тормозные механизмы

На Жигулях классического семейства 2107 и других, используется барабанная система тормозов. Потому что ее установка объясняется экономией и снижением общей стоимости машины. Тем более, прошлых лет не обладал большими скоростями, поэтому ставить задние дисковые тормоза было не целесообразно, хотя их эффективность выше.

Конструкция

  1. Барабан. Он состоит из двух частей: первая крепится на оси (неподвижная), вторая – на ступице, вращается вместе с колесом
  2. Тормозные колодки
  3. Рабочий тормозной цилиндр
  4. Стяжные пружины
  5. Распорная пластина
  6. Рычаг стояночного тормоза

Принцип работы

Чтобы активировать полноценно задние тормоза, водителю нужно сильнее придавить на педаль. В этом случае начинает работать второй поршень ГТЦ и активируется другой тормозной контур, отвечающий за передачу усилия к тормозным механизмам задних колес.

Давление в рабочем цилиндре (он здесь один) раздвигает поршни, которые находятся по бокам. Они упираются в тормозные колодки, разводя в сторону их верхнюю часть. Колодки усажены на опорные стойки. Они могут проворачиваться на них и двигаться влево или вправо. То есть, верхняя часть разводится в сторону, нижняя, проворачиваясь на них, пытается свестись. Но, нижними краями колодки упираются в заклепки, сила поршней перемещает их на опорных стойках в сторону крышки барабана, и они равномерно прилегают всей своей поверхностью к подвижной части барабана, которая соединена с колесом и под действием силы трения происходит замедление задней оси.

Отпустив педаль, снижается давление в тормозной магистрали и цилиндре. Поршни возвращаются в исходные положения (утапливаются во внутрь), а колодки, под действием возвратных пружин сходятся, отодвигаясь от крышки барабана. Эти пружины не позволяют самопроизвольно двигаться колодкам, притормаживая ступицу.

Видео как работают задние тормоза на «семерке»:

Неисправности

«Болячки» такие же, как у передней тормозной системы. Из-за особенностей конструкции, к ним добавляются новые.

  1. Облом или растяжение прижимных пружин. В этом случае задняя ось самопроизвольно начнет подтормаживать
  2. Трещины, сколы внутренней части барабана. На ней может скапливать грязь, образовываться ржавчина, которая может заклинить колеса, хотя колодки будут сведены, так как между ними и крышкой барабана миниатюрный зазор

Неисправности опор двигателя

Обычно на передние подушки мотора ВАЗ предоставляется гарантия изготовителя, равная 100 тысячам километров пробега. На практике реальный срок эксплуатации может составить от 150 до 200 тысяч километров. Задние опоры живут не так долго и выходят из строя через 80 – 100 тысяч километров пробега.

Специалисты советуют менять весь комплект подушек одновременно. Это поднимает их общий ресурс и избавляет от необходимости трижды залазить под капот для замены каждой подушки по отдельности.

Чаще всего поломка проявляется в том, что опора перестает быть эластичной. Резина подушки с годами теряет свои свойства. Это связано с регулярной нагрузкой, а также с изменениями температуры и влажности окружающей среды. Резина начинает твердеть, на ней появляются трещины, возникают расслоения.  Подушка перестает выполнять свою амортизационную функцию.

Если своевременно не устранить поломку, это приведет к перекосу мотора, что повлечет за собой износ ведущей оси, выход из строя подшипников КПП, повредит системе сцепления и другие неприятные последствия.

Схема стартера ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

Для начала рассмотрим подробно схему стартера ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107.


Схема стартера ВАЗ «классики»

Расшифровка схемы стартера ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107:

  1. — крышка со стороны привода;
  2. — стопорное кольцо;
  3. — ограничительное кольцо;
  4. — шестерня привода;
  5. — обгонная муфта;
  6. — поводковое кольцо;
  7. — резиновая заглушка;
  8. — рычаг привода;
  9. — якорь реле;
  10. — удерживающая обмотка тягового реле;
  11. — втягивающая обмотка тягового реле;
  12. — стяжной болт реле;
  13. — контактная пластина;
  14. — крышка реле;
  15. — контактные болты;
  16. — коллектор;
  17. — щетка;
  18. — втулка вала якоря;
  19. — крышка со стороны коллектора;
  20. — кожух;
  21. — шунтовая катушка обмотки статора;
  22. — корпус;
  23. — винт крепления полюса статора;
  24. — якорь;
  25. — обмотка якоря;
  26. — промежуточное кольцо.

Расшифровка схемы соединений стартера ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107:

  1. — генератор;
  2. — аккумуляторная батарея;
  3. — стартер;
  4. выключатель зажигания;

Р1 — втягивающая обмотка тягового реле;

Р2 — удерживающая обмотка тягового реле.

Основные неисправности

Тормозная система сама по себе довольна простая, но некоторые ее элементы требуют повышенного внимания. Основные виды неисправностей:

  • Уходит тормозная жидкость, в результате падает давление в системе. Если при предварительном осмотре протечка не найдена – необходимо проверить главный тормозной цилиндр. Отгибаем шумоизолирующий коврик, расположенный под педалью тормоза и осматриваем на наличие потеков в области резинового манжета главного цилиндра. Наличие потеков будет свидетельствовать о том, что причина найдена и требует разбора цилиндра с последующей заменой манжета. При наличии вакуумного усилителя необходимо снять главный тормозной цилиндр и провести осмотр.
  • При отпускании педали тормоза автомобиль едет вяло. Причина: заклинивают задние или передние колодки. Заклинивающие колодки определяются путем проверки нагрева соответствующего колеса. Притрагиваемся к каждому диску – самый горячий и будет заклинивший. В случае, когда это передние колеса, то можно, предварительно сняв колесо, расшевелить тормозной цилиндр. Если не удастся, то придется заменить его новым. В случае с задними колодками, то необходимо будет заменить рабочий тормозной цилиндр.
  • При нажатии на педаль не происходит торможения, но происходит при нескольких нажатиях подряд. Это может свидетельствовать о наличии воздуха в системе. Решение проблемы заключается в прокачке тормозов с целью удаления воздуха.
  • Проблема с ручником. Чаще всего эта проблема возникает зимой. Проявляется она в том, что после продолжительной стоянки при отпускании ручника колеса остаются заблокированными. Причина — примерз трос стояночного тормоза. В процессе его эксплуатации туда попадает влага, а зимой замерзает. При сильном повреждении кожуха его придется заменить.


Схема главного тормозного цилиндра

Вибрация при торможении

Это достаточно распространенная неисправность, которая связана исключительно с критическим или неравномерным износом дисков или барабанов, и ремонт будет заключаться в их замене.

Смещение автомобиля в сторону при торможении

Неисправность обусловлена либо отказом в работе рабочего (колесного) цилиндра, либо износом колодок. Их замена (или ремонт) позволит решить возникшую проблему.

Проваливается педаль тормоза ВАЗ 2107: основные причины

Тормозная система должна быть герметичной и не содержать в себе воздух. Если стала проваливаться педаль, то, с большей доли вероятности можно сказать, что произошла разгерметизация, то есть, в систему попал воздух.

Другие причины:

  • образование ржавчины на тяге педали;
  • выход из строя вакуумного усилителя;
  • неотрегулированное расстояние между поршнем цилиндра и самой педалью;
  • недостаток ТЖ в системе.

Также важно помнить, что тормозная жидкость — агрессивное вещество, способное разрушать тонкие патрубки и даже магистрали. Именно поэтому важно пользоваться только качественной ТЖ

Низкокачественная жидкость способна образовывать трещины, через которые потом благополучно вытекает. Но обратная сторона медали такова, что с нажатием педали тормоза через эти трещины просачивается воздух.

Расчётный способ

А можно ли узнать передаточное число неизвестного автомобиля, не разбирая редуктор? Оказывается, есть такой способ. Для этого ось, на которой установлен редуктор, вывешивается на опорах. Запоминается положение ведущего вала и колес. Это удобно сделать простыми метками. Затем колеса крутят до тех пор, пока метки снова не совпадут, подсчитывая число оборотов колес и вала отдельно. Удобнее эту процедуру проводить с помощником.

После получения экспериментальных данных следует рассчитать число путем деления количества оборотов вала на количество оборотов колес. Точность такого способа примерная и повышается только внимательностью при подсчете и совмещении меток.

Процесс замены смазки

Как мы говорили, перед заменой трансмиссионной жидкости необходимо совершить небольшую поездку на автомобиле, чтобы разогреть коробку передач. Масло внутри нее нагреется и лучше сольется из системы. Если в масле присутствуют мелкие частички абразива, они не осядут на дне. А выльются со старой смазкой. Не пренебрегайте этим правилом.

Загоните авто на эстакаду или яму, залезьте под днище и подставьте подготовленную емкость для старой смазки под сливную пробку, а шестигранником выкрутите ее. При откручивании будьте осторожны и не забывайте, что масло внутри трансмиссии горячее настолько, что может с легкостью вас обжечь. Посла слива старого масла очистите пробку и закрутите ее на место. Также выкрутите заливную пробку и тоже ее очистите.

При помощи специального шприца залейте в заливное отверстие необходимый объем масла в коробку ВАЗ 2107 и не забывайте, что если у вас пятиступенчатая трансмиссия, лучше залить масла чуть больше. Для этого следует чуть больше приподнять одну сторону автомобиля, например, с помощью домкрата. После заливания смазки закрутите заливную пробку на место. Процесс замены масла в КПП ВАЗ 2107 завершен, и вы можете отправляться в дорогу.

Здравствуйте, из этой статьи Вы узнаете, как заменить масло в коробке передач на ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107. Производить замену масла в коробке надо раз в пять лет или раз в 75 тысяч километров. Чтобы самостоятельно заменить трансмиссионное масло Вам будут нужны: шестигранник на 12, емкость для сливания масла объемом не меньше 2-х литров, шприц для закачки масла в коробку передач и ключ на 17.

Перед тем, как приступать к замене масла в коробке подождите несколько минут, чтобы машина остыла, если Вы только что ездили на ней, т.к. масло в коробке может нагреваться до температуры 90 градусов. Потом берем шестигранник на 12 и откручиваем сливную пробку, заранее подготовьте емкость для масла, когда почувствуете, что пробка почти открутилась, положите шестигранник в сторону и откручивайте ее от руки. Держа наготове емкость для сливания масла под коробкой, резко снимите сливную пробку

Подождите минут 10, чтобы стекло большее количество отработанного масла. Если масло слилось очень черное, то нужно промыть коробку передач. Можно просто залить 1-1,5 литра нового масла, завести мотор и дать машине поработать минут 5 на холостом ходу, потом слить масло и залить уже новое. Заливать трансмиссионное масло необходимо, пока оно не начнет вытекать из заливного отверстия. Заливная пробка находится сбоку коробки и откручивается ключом или головкой на 17

Avtochanel

https://youtube.com/watch?v=8L6ppI7PDZY

Источники

  • http://masteravaza.ru/klassika/remont-i-ekspluataciya-klassika/vaz-2101-zamena-masla-281
  • http://driving24.ru/zamena-masla-v-korobke-peredach-vaz-2107/
  • http://www.avtochanel.ru/remont/zamena-masla-v-korobke-peredach-na-vaz-2101-2102-2103-2104-2105-2106-2107.html

Система торможения современных автомобилей

Общая схема торможения на современных автомобилях предполагает наличие трех основных видов:

  1. рабочей;
  2. запасной;
  3. стояночной.

Рабочая ТС выполняет функции уменьшения скорости автомобиля или его остановки.

Запасная ТС предназначена для профилактики неисправности или отказа рабочей системы.

Стояночная ТС выполняет функции удержания автомобиля в неподвижном состоянии в особых условиях и в режиме парковки. В ВАЗ-2107 реализованы в «чистом» виде рабочая и стояночная ТС.

В современном автомобиле торможение может осуществляться не только самой ТС, но и двигателем, электрическим или гидравлическим тормозом трансмиссии. Кроме того, часто реализуются дополнительные системы (или устройства), которые увеличивают продуктивность тормозящих функций:

  • антиблокировочная система(пресловутая ABS);
  • система электрораспределения тормозного усилия (или EBD);
  • система электростабилизации (ESP) и пр.

Однако отечественные автомобили в последнее время стали предусматривать подобные возможности.

Регулировка клапанов

При появлении стуков и нестабильной работы, повышенной вибрации следует обратить внимание на клапана. Если фазы газораспределения газораспределительного механизма нарушены, срабатывают не точно, то есть не поступает полного объема газа в рабочую область цилиндров, не происходит полного сгорания топливно-воздушной смеси в рабочей камере, и не продуваются цилиндры

Это все сопровождается появлением ударной нагрузки кулачков распределительного вала на приводной рычаг и стержень вала. Также увеличивается расход топлива и моторного масла. Что будет, если ездить с не отрегулированными клапанами? Ответ: быстрый износ деталей двигателя, увеличение стоимости и времени ремонта

Если фазы газораспределения газораспределительного механизма нарушены, срабатывают не точно, то есть не поступает полного объема газа в рабочую область цилиндров, не происходит полного сгорания топливно-воздушной смеси в рабочей камере, и не продуваются цилиндры. Это все сопровождается появлением ударной нагрузки кулачков распределительного вала на приводной рычаг и стержень вала. Также увеличивается расход топлива и моторного масла. Что будет, если ездить с не отрегулированными клапанами? Ответ: быстрый износ деталей двигателя, увеличение стоимости и времени ремонта.

Наибольшую опасность для мотора автомобиля является зазор меньше допустимого. Слишком маленький зазор между рычагом привода и кулачком распредвала препятствует шляпке клапана плотно сесть в свое посадочное место на головки блока цилиндров. Через не севший клапан из камеры сгорания выбиваются газы сгоревшей топливно-воздушной смеси. Из-за этого шляпка выпускного клапана по периметру начинает сгорать.

Резиновые маслоотражатели, они же маслаки, из-за сгоревшей шляпки клапана также сгорают, что ведет к увеличению расхода моторного масла. Если износ деталей мотора большой, то, возможно, лучше и легче будет сделать свап двигателя своими руками или же в СТО.

Даже, если в вашем двигателе не ременная передача, а цепная, то в случае, если не поменять цепь до истечения ее ресурса, то клапана погнутся о поршне, как, например, в двигателе sr20det производства .

Как устранить дребезжание ручки КПП ВАЗ 2114

Зачастую ручка КПП ВАЗ 2114 входит в резонанс с работой двигателя и издает неприятный дребезжащий звук из-за таких проблем со втулкой:

  • износ пластиковых вставок втулки;
  • несоответствие длины втулки и размеров вилки кулисы.

В первом случае придется поменять пластиковые вставки или втулку в сборе. Во втором — придется привести размеры в соответствие. Для этого понадобится напильник, изолента и тиски. Часто производитель устанавливает втулку, которая своими краями задевает вилку тяги (кулисы) и стучит об нее при вибрации. Чтобы избавиться от шума, необходимо сделать следующее:

  • откручиваем крепление втулки;

  • вынимаем втулку;

  • очистить (отмыть керосином) втулку от остатков смазки;
  • произвести предварительную разметку, проведя линию в 1-3 миллиметрах от края втулки;
  • обмотать втулку изолентой по линии разметки, оставив открытым край;
  • зажать втулку в тиски и напильником сточить выступающий из-за изоленты край.

После такой операции остается только надеть пластиковые вставки и поставить ручку КПП на место. Края втулки больше не будут касаться металлической вилки и ручка КПП ВАЗ 2114 перестанет дребезжать.

Я думаю многие автовладельцы сталкивались с проблемой, когда при отпущенном сцеплении стоя на месте начинал доносится шум из коробки переключения передач. Обычно это симптомы износа подшипника первичного вала. Поэтому сегодня мы вам расскажем как заменить зашумевший или загудевший подшипник первичного вала ВАЗовской КПП не разбирая самой коробки. Коробку конечно придется снять с машины, но снять ее сможет практически любой автовладелец мало мальски имеющий опыт ремонта классики. А вот перебрать коробку дано не каждому, поэтому мы упрощаем задачу. После снятия КПП с машины нам нужно снять колокол и затем снять стопорные кольца. Мы увидим примерно такую картину:

Потом наша задача мощной отверткой зацепить подшипник за кольцевую проточку…

и используя подшипник промвала в качестве опоры сдвигаем первичный вал немного вперед

вот таким вот образом:

и потом берем молоток и бьем им по торцу первичного вала.

периодически прокручивая вал продолжаем бить по нему. Теперь в зависимости от натяга в соединении ’’вал-подшипник’’ через 2 — 20 мин подшипник слезет с вала.

Новый подшипник запрессовывается легкими ударами молотка по внутреннему кольцу подшипника. Вал при этом оттягивам вперед, молоток лучше использовать небольшой.

Вот и все, нам не пришлось разбирать коробку для замены подшипника, и это в свою очередь сэкономило нам массу времени и нервов. Надеемся что этот кратуий мануал по замене подшипника первичного вала помог вам, и мы старались не зря. Удачи вам на дорогах и поменьше поломок. С уважением, команда ВАЗ Driver

Многие владельцы подержанных автомобилей ВАЗ «классика», таких как 2107 или 2106, в большинстве своем покупают подержанные агрегаты, такие как двигатель или коробка передач. Сами подумайте, новый двигатель на ВАЗ 2107 стоит не менее 40 000 рублей, а новая КПП-5 ступенчатая стоит около 15 тысяч руб. Если же рассматривать варианты покупки подержанного мотора или коробки, то стоимость их оказывается в 3-5 раз дешевле.

Ручной (стояночный) тормоз

Его название говорит само за себя. Он нужен для предотвращения скатывания автомобиля во время стоянки.

Конструкция

  1. Рукоятка или педаль в салоне автомобиля
  2. Тросы с регулировочным элементом
  3. Рычаг, который находится в корпусе заднего тормозного элемента, соединенный тросами с салонным рычагом
  4. Распорная планка колодок

Как он работает

При «натягивании» рукоятки в салоне, постановки авто на стоянку, через тросовую связь перемещается рычаг внутри барабана. Он соединен с одной из колодок подвижной осью (вокруг ее он может проворачиваться). Распорная планка упирается одной стороной в рычаг «ручника», второй в противоположную колодку. Рычаг имеет специальную форму, которая при его движении заставляет сдвигаться противоположную колодку в сторону тормозного барабана. Колодка упирается в крышку барабана, блокируя колесо.

Чтобы авто самопроизвольно не снялось со стояночного тормоза, рукоятка оборудована системой блокировки, которая срабатывает при ее поднятии вверх. В случае ножного варианта – при нажатии ногой на педаль. Чтобы разблокировать рукоять, нужно на ней нажать кнопку и ее можно свободно опустить вниз. При этом рычаг в барабане вернется в исходное положение, освободив колодки, которые сомкнутся под действием возвратных пружин.

Наглядное видео принципа работы стояночного тормоза и рабочего цилиндра на Жигулях:

Советы по замене масла

Сколько масло заливать в коробку ВАЗ 2107 разобрались, а как это сделать мы расскажем ниже. Сейчас дадим несколько советов по правильной замене смазочной жидкости:

Менять масло надо на горячем двигателе, прогретом до рабочей температуры
Это нужно для быстрого и полного стекания жидкости из трансмиссии.

Все работы проводите в перчатках, которые защитят ваши руки от случайных ожогов горячим маслом.

Меняйте жидкость на эстакаде, подъемнике или смотровой яме.

При замене обращайте внимание, нет ли в смазке металлической стружки

Ее наличие указывает на необходимости скорейшего ремонта трансмиссии.

Пятиступенчатые коробки ВАЗ 2107 имеют определенную особенность: в них надо заливать примерно на 250 мл масла больше из-за конструктивных особенностей.

Меняется масло достаточно легко
Важно только определиться, какую смазку лучше заливать. О выборе масла у нас на сайте есть отдельная статья.

Когда необходима замена?

ВАЗ 2105 — это первый автомобиль советской эпохи, в котором реализован привод газораспределительного механизма с помощью ремня, а не цепи, как в остальных классических моделях. Этот первый опыт нельзя назвать удачным, поскольку данный двигатель прославился нестабильностью работы и многочисленными потеками моторного масла.

Но механизм задуман и сделан абсолютно безопасным в эксплуатации. При разрыве ремня ГРМ в «пятерке» клапаны никогда не встретятся с поршнями, потому что последние имеют сверху специальные углубления круглой формы. Если происшествие случится где-то на дороге, то при наличии с собой запасных деталей и инструментов водитель сможет без проблем произвести замену и ехать дальше. При разрыве ремня на автомобиле ВАЗ 2105 ремонт двигателя не понадобится.

Пользуясь этим обстоятельством, многие недобросовестные автолюбители ездили со старым ремнем «до отказа», что в корне неправильно. При обычных условиях эксплуатации замену необходимо выполнять в таких случаях:

  • после пробега 55-60 тыс. км;
  • при появлении дефектов на резине в виде трещин, отслоений и надрывов;
  • когда делается капитальный ремонт двигателя.

При замене по пробегу производитель рекомендует менять элемент вместе с натяжным роликом. Но из-за особенностей силового агрегата на ремень часто попадает масло, отчего деталь не в состоянии отработать свой полный ресурс. Зачастую испорченный моторной смазкой ремень приходится менять без ролика-натяжителя, потому что последний находится в отличном состоянии.

Регулировка пускового устройства карбюратора ВАЗ 2104, 2105, 2106, 2107

Самостоятельная регулировка карбюратора автомобилей семейства ВАЗ обязательно включает настройку пускового устройства. Пусковое устройство служит для уверенного пуска не прогретого двигателя. В данном случае топливная смесь в несколько раз более насыщеннее, чем при запуске прогретого двигателя.

Пусковое устройство карбюратора с индексом 1107010 срабатывает при частоте оборотов двигателя равной 1500 об/мин. Данная частота оборотов рекомендована производителем при пуске не прогретого двигателя.

При осмотре карбюратора с боковой стороны можно обнаружить канал, по которому поступает разрежение из пространства за дросселем за диафрагму приоткрывателя заслонки:

При осмотре карбюратора с нижней стороны можно заметить канал подачи разряженного воздуха:

Разобрав карбюратор можно увидеть все детали пускового устройства:

Принцип действия механизма пускового устройства карбюратора ВАЗ

При пуске холодного двигателя, водителя вытягивает «подсос» на себя, подготавливая тем самым пусковое устройство. Трёхплечий рычаг «взводится» тросиком против часовой стрелки увлекая при этом телескопическую тягу, которая, в свою очередь, вращает воздушную заслонку при помощи рычага. Второе плечо рычага оказывает давление на оси заслонки дросселя 1 камеры. Воздушная заслонка при этом полностью закрыта, а заслонка дросселя 1 камеры немного приоткрыта для пуска, образуя пусковой зазор.

Перед регулировкой пускового устройства необходимо демонтировать карбюратор. При помощи рычага закрываем воздушную заслонку:

Вид карбюратора сверху:

Карбюратор ВАЗ

Теперь необходимо замерить зазор между стенкой и кромкой заслонки дросселя (камера 1). Для карбюраторов автомобилей ВАЗ данный зазор должен составлять 0,85-0,9 мм. Зазор можно измерить при помощи калиброванного щупа.

Для того, чтобы зазор соответствовал требуемым значениям, необходимо подогнуть тягу привода привода на заслонке дросселя.

Далее, необходимо выставить зазор «А». Он находится в нижней части между кромкой воздушной заслонки и стенкой канала:

  1. Закрываем заслонку.
  2. Утапливаем шток пускового устройства для имитации разряжения воздуха.

В этот время шток тянет тягу по прорези, в следствии чего, открывается воздушная заслонка. Зазор «А» должен составлять 5-5,4 мм.

Для регулировки данного зазора необходимо при помощи отвертки покрутить регулировочный винт, предварительно сняв с него резьбовую заглушку:

Передаточные числа редукторов ВАЗ

Рассмотрим более подробно устанавливаемые на отечественных автомобилях ВАЗ задние редукторы. Как уже говорилось ранее, всего существует четыре редуктора, которыми комплектовались заднеприводные версии АвтоВАЗа. Самый быстрый редуктор принадлежит шестой модели “Жигулей”. Редуктор заднего моста ВАЗ-2106 имеет передаточное число 3,9. Эта цифра получается из соотношения зубьев входного вала и ведомой шестерни 43:11.

Следующий по скорости редуктор с числом 4,1 принадлежит ВАЗ-2103. Этот агрегат имеет средние, но и самые сбалансированные показатели, такие как разгон, максимальная скорость и мощность. Самые тяговитые редукторы имели первые модели ВАЗ. Так, ВАЗ-2101 обладал устройством передачи мощности по схеме 43 : 10 = 4,3, а ВАЗ-2102 – 40 : 9 = 4,44. Вторая модель из-за этого была самой удобной для езды с прицепом, хотя и имела самую маленькую максимальную скорость — 145 км/ч.

Какое передаточное число редуктора заднего моста ВАЗа можно считать оптимальным? Ответ на этот простой вопрос каждый автовладелец “Жигулей” решит сам. Для этого достаточно понять, для каких целей будет авто использоваться. Если это прежде всего «рабочая лошадка», лучшим вариантом будет самый мощный редуктор с числом 4,3. В идеале, конечно, поставить «двойкин» вариант, но главные пары с числом 4,44 перестали выпускать с прекращением выпуска ВАЗ-2102 уже давно. Для обыкновенной езды в городских условиях лучшим же будет редуктор от ВАЗ-2106 с числом 3,9.

Несколько слов о передаточном числе редукторов полноприводных ВАЗ-2121

Так как на таких автомобилях редуктора два, важно, чтобы число было одинаковым и соответствовало отношению 41 : 10 = 4,1

Не заводится стартер ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

Какие признаки указывают на то, что стартер подлежит ремонту либо его пора заменить? Почему иногда не заводится, щелкает стартер?

На данные вопросы есть свои ответы:

Реле функционирует без проблем. Тем не менее, якорь не откликается либо совершает медленные вращательные движения. Решение! Как правило, это связано с подгоранием коллектора

Необходимо обратить внимание и на обмотку. Она должна быть целостной

Также возможно ослаблены крепежные элементы реле, замыкание в коллекторе, щетки застопорились либо вовсе стали непригодными к дальнейшей эксплуатации. Впрочем, причина может крыться в разряженном аккумуляторе.
Стартер откликается, однако реле с якорем не функционируют. Решение! Зачастую все дело в том, что якорь заедает. При этом стоит проверить, как зафиксированы наконечники. Нет ли замыкания на массу и в каком состоянии находится проводка.
Якорь совершает вращательные движения, но с коленчатым валом возникают проблемы. Решение!Стоит проверить буферную пружину. Скорее всего, она сломалась. Возможно, повреждены отдельные компоненты муфты.
Раздаются мощные шумы. Зачастую это следствие поврежденных втулок и шестерен.
В свою очередь, стартер крутит, но не заводится. Необходимо присмотреться к пружине возврата. Возможен и перекос устройства. Также не исключено, что заедает реле и рукоятку привода.

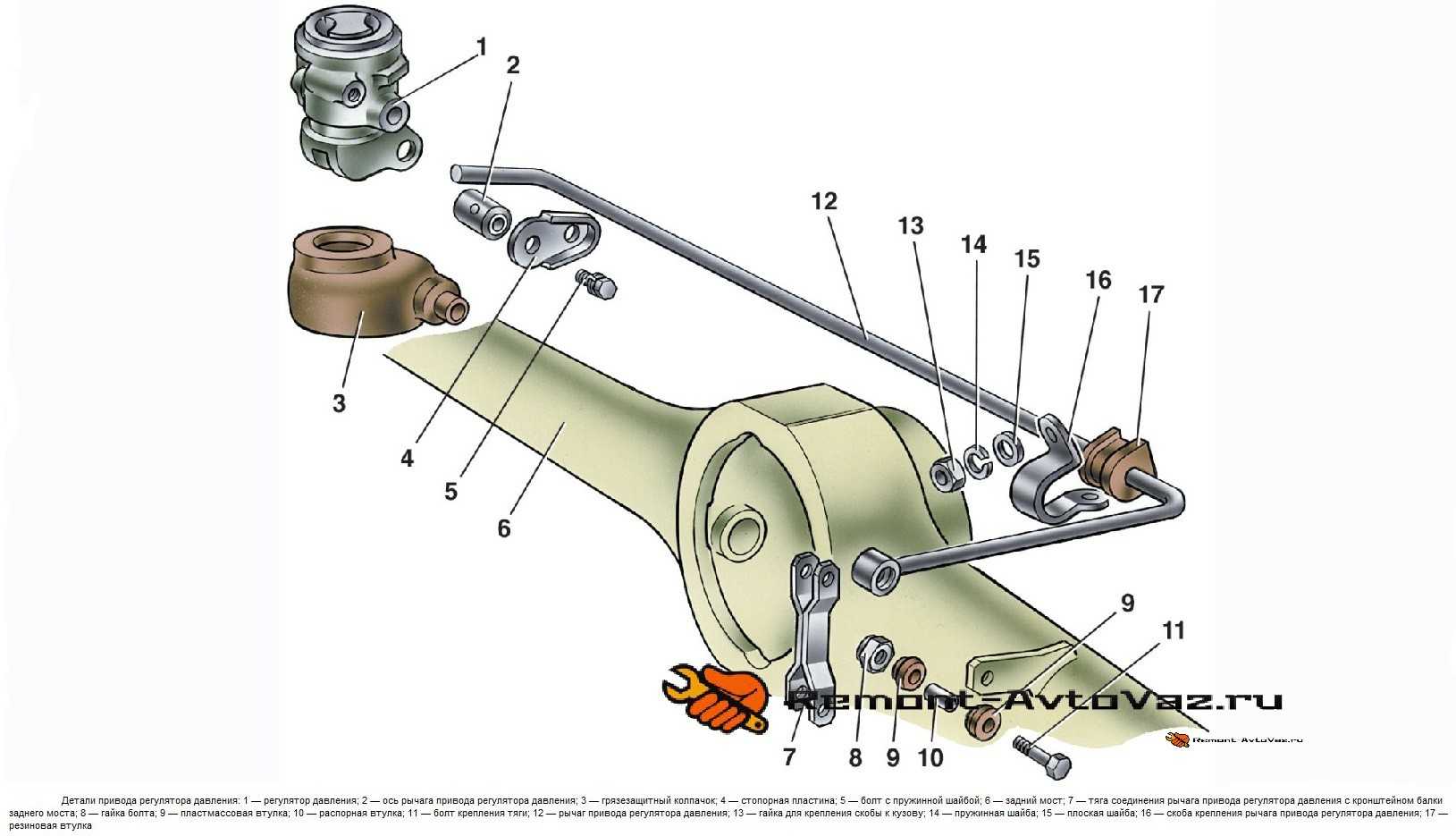

Регулятор давления

Он установлен в приводе задних колес и не только распределяет жидкость на механизмы, он еще и предотвращает возможный занос из-за разных усилий на механизмах. Производится это путем ограничения подачи давления в механизмы, в зависимости от положения кузова авто относительно моста.

Привод регулятора выполняется от тяги, один конец которой закреплен на заднем мосту, при этом сам же он закреплен на кузове. При увеличении нагруженности на заднюю ось, кузов меняет положение относительно моста, в результате тяга давит на поршень регулятора, из-за чего производится регулировка давления, подаваемого на механизмы.

Почему не состоялся триумф

Единственным недостатком нового двигателя был короткий срок службы зубчатого ремня. Его рекомендовалось менять через 60 тыс. км. На деле ремни «умирали» даже раньше этого срока. Никакой катастрофы при этом не происходило, не считая того, что машина вставала там, где случился обрыв. Опытные водители возили в багажнике запасной экземпляр, поскольку замена зубчатого ремня ГРМ ВАЗ 2105 не составляла слишком большого труда.

Еще одной причиной, почему двигатели считались проблемными, являлся дефицит запчастей, характерный для того времени. Поршни ВАЗ 2105 были взаимозаменяемы с деталями 21011, не имеющими цековок. Иногда недобросовестные механики либо сознательно, либо за неимением штатных, устанавливали не те комплектующие.

Естественно, при обрыве ремня тарелки клапанов и головки поршней вступали в жесткий «клинч», и водитель был вынужден делать капитальный ремонт двигателя.

Общим недостатком всех «классических» движков являлась необходимость периодической регулировки клапанов, а на первых тысячах пробега еще и подтяжки болтов крепления ГБЦ. Кроме того, отличалось небольшим ресурсом навесное оборудование (водяная помпа, стартер, генератор, трамблер). Последний, правда, в последние годы отсутствовал, в связи с применением инжекторного впрыска.

Крепежные отверстия на фланце проставки расположены асимметрично, причем разница на глаз почти незаметна. Этот «косяк» присутствовал на всех «классических» двигателях, и перекочевал, возможно, еще с 124. Случалось, на заводе проставку устанавливали вверх ногами. Двигатель при этом работал, однако уменьшался ход толкателя бензонасоса, что приводило к уменьшению его производительности.

После определенного пробега уровень бензина в поплавковой камере еле покрывал подающий топливный жиклер, и движок начинал глохнуть. Поскольку причина является довольно неожиданной, определить ее порой бывает затруднительно.

Как самостоятельно снять КПП ВАЗ-2107

Прежде чем приступать к демонтажу КПП, следует подготовить инструменты и материалы, которые могут потребоваться при работе, а также определиться с местом проведения разборки.

Какие потребуются инструменты

Для снятия и установки на место коробки передач ВАЗ-2107 потребуются:

  • набор рожковых и накидных ключей, среди которых обязательно должны быть ключи на 10, 13, 19;
  • набор головок тех же размеров, что и ключи, а также карданные шарниры с удлинителем;
  • пассатижи, отвёртки, пинцет;
  • воронка и ёмкость для масла;
  • домкрат и деревянные брусья;
  • ветошь.

Подготовительные работы

Работы по снятию коробки передач ВАЗ-2107 выполняются, как правило, в смотровой яме, на эстакаде или с использованием подъёмника. Последовательность действий при этом может быть следующей:

  • автомобиль приподнимается домкратом с обеих сторон, подкладываются деревянные брусья, чтобы задняя часть оставалась на весу;

  • отсоединяется карданный вал. Для этого необходимо рычаг переключения передач перевести в нейтральное положение, чтобы карданный вал можно было вращать рукой. После этого откручиваются три гайки, которыми муфта кардана крепится к фланцу КПП;

  • вращая карданный вал, необходимо вынуть болты, которые удерживались гайками, и отсоединить муфту кардана от фланца коробки передач;

  • откручиваются четыре гайки, которыми карданный вал крепится к заднему мосту, кардан отсоединяется и отводится в сторону;

  • отключается (или совсем снимается) аккумулятор автомобиля;
  • снимается глушитель целиком, т. е. его задняя часть, резонатор и расположенная в передней части приёмная труба.

После этого необходимо:

  • отсоединить датчик кислорода;

  • отсоединить электропровод, питающий лампу фонаря заднего хода;

  • ослабить гайку троса спидометра и отсоединить трос;

  • снять рабочий цилиндр сцепления, причём цилиндр нужно только извлечь из кронштейна, не отворачивая гайку шланга цилиндра;

  • снять стартер, открутив два верхних крепёжных болта и один нижний.

Снятие рычага управления КПП и другие работы в салоне

В салоне автомобиля необходимо разобрать рычаг управления коробкой передач. Для этого следует поднять чехол рукоятки и в самом низу рычага зафиксировать отвёрткой запорную втулку. Затем нужно вывести втулку из рычага, а сам рычаг снять с механизма. Пинцетом следует извлечь из вытащенного стержня резиновую демпферу рычага. Далее необходимо:

  • снять три оставшиеся на так называемой кулисе втулки;

  • выкрутить болты, которые крепят к полу крышку рычага и снять крышку;

  • выкрутить болты, на которых крепится крышка рукоятки стояночного тормоза;

  • снять чехол ручника и открутить винты, удерживающие коврик;
  • открутить гайки, которые крепят салазки передних сидений к кронштейнам;

  • снять металлическую накладку, открутив удерживающие её болты;

  • коврик поднять и свернуть, чтобы не мешал;
  • снять шланг подвода тёплого воздуха к воздушному фильтру.

Демонтаж коробки передач

Затем нужно снова спуститься под машину, слить из коробки отработанное масло в заранее подготовленную ёмкость, после чего выполнить следующее:

  • выкрутить болты, на которых крепится защитная крышка картера сцепления;

  • подпереть деревянным брусом кронштейн (или поперечину), и выкрутить две гайки, которыми кронштейн крепится к кузову;

  • подставить под коробку домкрат или деревянный брус и открутить 4 болта, удерживающие картер сцепления крепится на блоке цилиндров;

  • отвести картер от блока цилиндров с помощью отвёртки;
  • сместить КПП назад и вывести первичный вал из ступицы ведомого диска.

Коробка передач весит более 50 килограмм, это следует учитывать, снимая крепёжные элементы, чтобы не получить травму.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Драйвер
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
