Неисправности карбюратора солекс 21083 и их устранение

Простота настройки

Плохо настроенный карбюратор, это не только повышенный расход горючего, но и сложности запуска. Двигатель может вообще отказаться заводиться. Ну а провалы газа, снижение мощности и потеря приёмистости в таких случаях привычное дело.

Хорошо, что конструкторы позаботились о простой наладке карбюратора. Даже неопытный водитель может своими руками выставить правильный уровень, и тогда все проблемы канут в небытие. Однако проверять и настраивать карб нужно периодически.

Карбюратор со снятой крышкой

Чтобы разобраться в процессе регулировки карба на первый раз можно потратить около 30 минут или максимум 1 час. Затем, когда настройка станет привычным делом, на это уйдёт не больше пяти минут. И при этом не нужно использовать никакие специальные инструменты или сложное оборудование. На крайний случай — яма и помощник. Из инструментов обычные – щуп для замера, плоскогубцы и линейка (лучше штангенциркуль).

Контроль уровня бензина важно проверять только после установки устройства на мотор. В ранних моделях карбов имеется смотровое окошко, через которое хорошо просматривается уровень

А вот в карбах последних годов выпуска такое окошечко отсутствует, есть только риска, проведённая по внешней части карба.

Есть один интересный способ проверки уровня топлива без снятия крышки карбюратора. Он идеально подходит для моделей, не имеющих смотровое окно.

Надо ввернуть в одну из заглушек, локаутирующих доступ к жиклёрам, штуцер с резьбой.
На штуцер надеть просвечивающий шланг, другой конец которого поднять на уровень риски.
Подкачать ручным насосом топливо в камеру.
По закону физики уровень жидкости во взаимосвязанных сосудах должен быть одинаковым.

Статья в тему: Почему съезжает ремень грм со шкивов

Уровень топлива на карбюраторе Озон

Если уровень топлива в шланге ниже риски или выше, значит, карбюратор нуждается в полноценной настройке.

Назначение и конструкция карбюраторов «Солекс»

Выпуск лицензионных карбюраторов «Солекс» начался с выходом на отечественный рынок переднеприводных малолитражек.

На поворотах, крутых подъёмах и максимальных ускорениях предыдущие модели не могли обеспечить топливно-воздушной смесью двигатель, расположенный перпендикулярно направлению движения.

Особенности карбюраторов «Солекс»

Карбюраторы семейства «Солекс» не являются взаимозаменяемыми с другими моделями карбюраторов ДААЗ.

Но внутри семейства различные модификации очень похожи друг на друга, незначительно различаясь размерами дозирующих элементов и формой управляющих рычагов.

Различные модификации «Солекс» отличаются размерами дозирующих элементов и формой управляющих рычагов

Так, карбюраторы 21083 двигателей объёмом 1,5 л отличаются от карбюраторов 21081 двигателей объёмом 1,1 л, увеличенными на доли миллиметра диаметрами пусковых зазоров заслонок.

Кроме этого, некоторые модели 21083 имеют дополнительные узлы и функции.

Таблица: особенности различных моделей карбюраторов

Модель карбюратора	Особенности	Модель автомобиля	Объём двигателя, л
ДААЗ 2108–1107010		ВАЗ-2108; ВАЗ-2109.	1,3
ДААЗ-21081–1107010		ВАЗ-21081; ВАЗ-21091; ЗАЗ-1102.	1,1
ДААЗ-21083–1107010		ВАЗ-21083; ВАЗ-21093; ВАЗ-21099.	1,5
ДААЗ-21083–1107010–31	полуавтоматическое пусковое устройство	ВАЗ-2108; ВАЗ-2109; ВАЗ-2110; ВАЗ-2111.	1,5
ДААЗ-21083–1107010–35	двухступенчатое пусковое устройство	ВАЗ-2108; ВАЗ-2109.	1,5
ДААЗ-21083–1107010–62	электронное управление составом топливной смеси	ВАЗ-2115; ВАЗ-2109.	1,5
ДААЗ-21083–1107010–05	для двигателя с микропроцессорным зажиганием	ВАЗ-2109	1,5
ДААЗ-21412–1107010	без штуцера слива	АЗЛК-2141–01	1,5
ДААЗ-21412–1107010–30	без штуцера слива, для двигателя с микропроцессорным зажиганием	АЗЛК-2141–23	1,8
ДААЗ-1111–1107010	инерционный обогатитель смеси	ВАЗ-1111; ВАЗ-11113.	0,65; 0,75.
ДААЗ-21051–1107010	тяговый привод дроссельных заслонок, без штуцера слива	ВАЗ-2105; ВАЗ-21072.	1,5; 1,3.
ДААЗ-21053–1107010	тяговый привод дроссельных заслонок, без штуцера слива	ВАЗ-21074; ВАЗ-21061.	1,6
ДААЗ-21051–1107010–30	тяговый привод дроссельных заслонок, без штуцера слива	ВАЗ-2105; ВАЗ-2104.	1,5
ДААЗ-21053–110701–62	полуавтоматический привод воздушной заслонки	ВАЗ-2107; ВАЗ-21072; ВАЗ-21074.	1,5; 1,3; 1,6.
ДААЗ-21073–1107010	один распылитель ускорительного насоса	ВАЗ-2121; ВАЗ-21213.	1,6; 1,7.

Конструкция и принцип работы

Карбюратор — навесной узел, который смешивает воздух с бензином в оптимальной для эффективной работы двигателя пропорции.

Неисправности карбюратора затрудняют запуск двигателя, увеличивают расход топлива, снижают мощность и ухудшают динамику автомобиля.

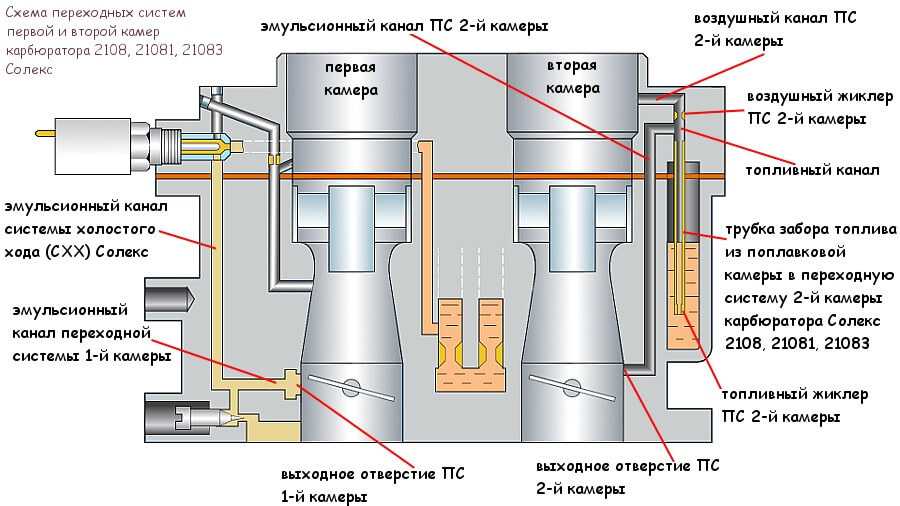

Воздух и бензин смешиваются в специальной камере. В карбюраторах «Солекс» таких камер две.

Обычно используется только первая, а вторая подключается только на высоких оборотах.

Бензонасос доставляет топливо в поплавковую камеру через игольчатый клапан.

При избытке топлива поплавки поднимаются, давят язычком на иглу и прекращают подачу бензина.

Излишки топлива возвращаются в бак через возвратный штуцер.

Затем топливо смешивается с воздухом. Для предотвращения избыточного обогащения смеси поток топлива замедляется жиклёрами и эмульсионными трубками.

Все эти элементы — поплавок с игольчатым клапаном, воздушный и топливный жиклёры, эмульсионные трубки и смесительные камеры с заслонками — образуют главную дозирующую систему.

В карбюраторе воздух смешивается с бензином в оптимальной для эффективной работы двигателя пропорции

Кроме неё, в состав карбюратора входят:

пусковое устройство;
система холостого хода;
экономайзер принудительного холостого хода (ЭПХХ);
переходные системы смесительных камер;
ускорительный насос;
экономайзер мощностных режимов (ЭМР);
эконостат;
механизм блокировки.

Провод винта количества

Удивление многих автолюбителей вызывает провод с разъёмом, торчащий из карбюратора.

Этот провод относится к экономайзеру принудительного холостого хода.

Если двигатель стоит без нагрузки, по этому проводу поступает сигнал от карбюратора, и ЭПХХ перекрывает подачу топлива.

По проводу винта количества поступает сигнал от карбюратора и ЭПХХ прекращает подачу бензина

Работает эта система следующим образом. Когда водитель отпускает педаль акселератора, заслонка перекрывает поток воздуха, рычаг управления возвращается в исходное положение и упирается в регулировочный винт количества.

К этому винту и подсоединён провод. Касание рычагом винта — это и есть сигнал , посылаемый на ЭПХХ для прекращения подачи топлива.

Тюнинг карбюратора Солекс.

Автовладельцы очень часто “тюнингуют” данный тип карбюратора, тем самым значительно повышают показатели эффективной работы данного устройства. Самыми распространенными являются операции:

Уничтожение узла системы ЭПХХ.

Эта операция позволяет в несколько раз повысить надежность при работе двигателя автомобиля, но всегда приводит к повышению топливного расхода в среднем на семь процентов;

Полировка диффузоров.

При полировке диффузоров значительно понижаются аэродинамические потери, а скорость потока увеличивается (обычно полировку производят почти до зеркального состояния);

Замена клапанной иглы и изменение топливного уровня в поплавковой камере.

Данная операция позволяет снизить до минимума возможность переобеднения смеси на переходных и мощностных режимах, а также достичь наиболее высоких показателей стабильности уровня, монтаж же резиново-запорной иглы обеспечивает ровное удержание уровня и отличается наилучшими демпфирующими свойствами и высокой надежностью;

Улучшение карбюратора при помощи распиливания дросселем.

В заслонке дросселя размеры отверстий выбираются таким образом, чтобы они оказались немного меньше необходимых. При помощи этой операции в отработанных газах значительно снижается общее содержание СО, а в режимах холостого хода выброс СН никак не увеличивается. Кроме этого в дорожных условиях происходит снижение топливного расхода в среднем на два процента из-за равномерного распределения смеси по цилиндрам двигателя на холостом ходу.

Карбюратор Солекс имеет простую конструкцию и обладает высокой надежностью даже без различных доработок и тюнинга, из этого следует, что эти операции необходимо производить только в случаях, если есть огромное желание улучшить свой автомобиль или вас не устраивает работоспособность карбюратора.

Работа экономайзера

Экономайзеру мощностных режимов ремонт требуется тогда, когда двигатель начинает плохо работать при больших нагрузках. Чтобы добраться до него, необходимо открутить три винта, прижимающие крышку. Принцип его работы следующий. Через соответствующую полость подается разрежение, вытягивающее диафрагму. Благодаря этому штырёк диафрагмы не давит на клапан режима холостого хода. Одновременно с этим топливо не поступает в камеру дозирующей системы. Когда разрежение падает, дроссель начинает открываться.

При этом пружина диафрагмы, преодолевая разрежение, начинает давить на клапан. Открывается доступ бензина к жиклёру, подающему дополнительное топливо в главную дозирующую систему мощностных режимов. Здесь ремонт заключается в том, что необходимо прочистить канал подачи разрежения. Вследствие доработки карбюраторов Солекс у работающих с ними автомобилей существенно улучшены динамические показатели. Если горючая смесь подается обеднённая, необходимо осуществить подбор соответствующих жиклёров. Обычно их устанавливают большего сечения.

Конструкция устройства достаточно надежная, не требующая доработки. Пусковой механизм оснащен дополнительным ручным управлением. Первый канал камеры воздушной заслонки расположен сверху диффузора. При запуске мотора его прогреву способствует подбор расположения заслонок рычагом управления. Если рычаг потянуть на себя, то синхронно открывается одна заслонка и закрывается другая. Вытягивание диафрагмы осуществляется преодолением сопротивления пружины благодаря поступлению разрежения.

Обычно карбюратор работает плохо либо вообще выходит из строя, когда подбор топлива для автомобиля осуществляется владельцем неаккуратно. В этом случае топливная система становится разбалансированной. Машина плохо разгоняется, возникают характерные рывки.

Авто также может барахлить из-за неправильного уровня бензина в поплавковой камере. Здесь нужно снять крышку и замерить расстояние от начала открывшейся плоскости до топлива. Если размер не соответствует норме, корректировка производится подгибанием поплавков.

Регулировка карбюратора Солекс 21083

В карбюраторе Солекс предусмотрено несколько видов регулировок, и регулировать можно:

уровень бензина в поплавковой камере;
количество минимальных холостых оборотов;
качественный состав топливной смеси (ТС) с помощью винта качества холостого хода (ХХ).

Регулируется качество ТС очень просто, и любой автовладелец может выполнить регулировку своими руками. Для этого нужно хорошо прогреть движок и винтом количества выставить обороты в пределах 800-900 об/мин. Затем:

закручиваем винт качества до тех пор, пока ДВС не начнет работать с некоторыми перебоями и снижать кол-во оборотов;
отворачиваем винт так, чтобы мотор опять заработал ровно, обычно достаточно сделать один оборот. Если винт отпустить слишком много, расход топлива увеличится.

В иных случаях приходится винт количества ослаблять больше, так как в работе двигателя появляются провалы.

Одна из самых частых проблем холостого хода – невозможность регулировки карбюратора Солекс 21083 с помощью винта качества – при его закручивании и откручивании обороты ДВС не меняются. Причин такой неисправности несколько:

засорился жиклер в электромагнитном клапане;
засорился канал ХХ, который находится под «качественным» винтом;
неисправен сам электромагнитный клапан (ЭК).

Работоспособность самого ЭК проверить достаточно просто, делаем это следующим образом:

на неработающем двигателе снимаем провод с клапана;
выкручиваем ЭК;
снимаем с него топливный жиклер, он сдергивается руками;
включаем зажигание;
соединяем провод с ЭК – в момент контакта должен раздаться сухой четкий щелчок, и шток клапана утапливается. Если щелчка нет, а шток не двигается, такой ЭК необходимо заменить.

Также необходимо сразу продуть и жиклер – в некоторых случаях в него попадает настолько мелкая соринка, что ее практически не видно. Есть еще проблема Солекса – канал холостого хода под винтом качества засоряется так, что его невозможно продуть.

Проверить работоспособность ЭК можно и другим способом – во время работы ДВС на холостом ходу нужно сдернуть провод с электромагнитного клапана – если мотор заглохнет, значит, электромагнитный клапан работает исправно.

Если каналы ХХ засорились, мотор на минимальных оборотах начинает работать с перебоями, глохнет при сбросе газа. Когда нет времени заниматься ремонтом, а доехать то точки назначения необходимо срочно, есть один способ, которым можно заставить работать мотор стабильно на холостом ходу. Для этого во время работы ДВС на ХХ ослабляем ключом на 13 ЭК, находим то положение, в котором движок работает наиболее стабильно. Но так ездить постоянно не следует – при таком положении электромагнитного клапана резко возрастает расход топлива, так как система холостого хода работает в обход топливного жиклера ХХ.

Какими средством чистить

Заниматься чисткой с помощью бензина, соляркой и керосином нельзя, как делают в быту. Мусор и отложение, которые засоряют систему топлива, образуются из бензина. Чтобы почистить карбюратор и не испортить его работу, нужно использовать специализированные средства для чистки и заслонки – «карбы», а не многофункциональные очистители, содержащие в себе масла и силиконы. Они только сильнее загрязнят систему.

Лучше всего использовать аэрозоли. Благодаря давлению в баллоне, при очистке они убирают грязь и нагар. Также делать чистку можно, не разбирая детали. Также следует знать о средствах самоочистки карбюратора. Это средство заливают в топливный бак, а после оно попадает в карбюратор, благодаря чему удаляются грязь и отложения. Эта очистка не удалит полностью загрязнения, но в экстренных ситуациях это хорошо работает. Чтобы почистить средством аэрозоли, вам понадобится около 10 минут, но зато результат будет виден сразу.

Liqui Moly Vergaser-Aussen-Reiniger	Достаточно популярная и качественная жидкость. С помощью этого состава можно убирать с поверхности не только нагар и смолистые отложения, но и очищать каналы и дроссельные заслонки. Средство также можно использовать для чистки форсунок	Аэрозоль в баллончике объемом 400 мл	3918	280р.
ABRO CARB&CHOKE Cleaner	Предназначен для быстрой и качественной очистки от нагара, углеродистых отложений и грязи систем и деталей карбюратора — системы холостого хода, каналов карбюратора, дроссельных заслонок, воздушных и топливных жиклеров, впускных клапанов и днищ поршней	Аэрозоль в баллончике объемом 283 мл	СС200	172р.
RAVENOL Carb Reiniger Spray	Гарантированно и быстро очищает от нагара, углеродистых отложений, смол и лаковых плёнок: дроссельные заслонки, воздушные и топливные жиклеры, систему и клапан холостого хода, каналы карбюратора, впускные клапаны и днища поршней	Аэрозоль в баллончике объемом 400 мл	4014835703544	450р.
3M PN08796	Это высокоэффективный аэрозольный очиститель для удаления смол, масел и нагара с автоматических воздушных заслонок и карбюраторов	Аэрозоль в баллончике объемом 354 мл	PN08796	339р.
HI GEAR HG3201	Аэрозольный состав эффективно и без разборки восстанавливает характеристики карбюратора, позволяя избежать дорогостоящего и трудоемкого ремонта системы питания	Аэрозоль в баллончике объемом 312 мл	HG3201	320р.
XADO JET100 ULTRA	Универсальный очиститель карбюратора и инжектора	Аэрозоль в баллончике объемом 250 мл	ХВ30014	460р.
MANNOL 9970 Carburetor Cleaner	Способно обеспечить качественную очистку карбюратора без его разборки. Удаляет высокотемпературные отложения как с внутренней, так и с внешней поверхности карбюратора. Полностью оптимизирует работу топливной системы. Этот продукт применим для двух- и четырехтактных бензиновых двигателей, с катализатором и без	Аэрозоль в баллончике объемом 400 мл	2430	120р.

Чисткам аэрозалем

Для того чтобы прочистить карбюратор средством в аэрозоли нужно будет снять воздушный фильтр и распылить продукт в аппарат. Отложения начинают моментально растворяться. Если детали грязные, то такую процедуру следует повторить несколько раз. Прогреваем двигатель минут 5-7 на холостых оборотах. При заведенном моторе наносим отчищающее средство в карбюратор и в другие детали топливной системы. Заглушаем двигатель и снова распыляем средство после 5-10 секунд. Далее отрегулируем обороты холостого хода. Средство не нужно вытирать или промывать водой. Прикрепляем воздушный фильтр обратно.

Очистка жидким средством

Чтобы сделать самоочиску жидким средством, нужно залить чистящее средство в топливную систему. Заправляем аппарат горючим. Средство смешивается с топливом и при работе двигателя попадает в карбюратор. Когда топливо начинает сгорать, средство начинает действовать и не полностью очищает детали.

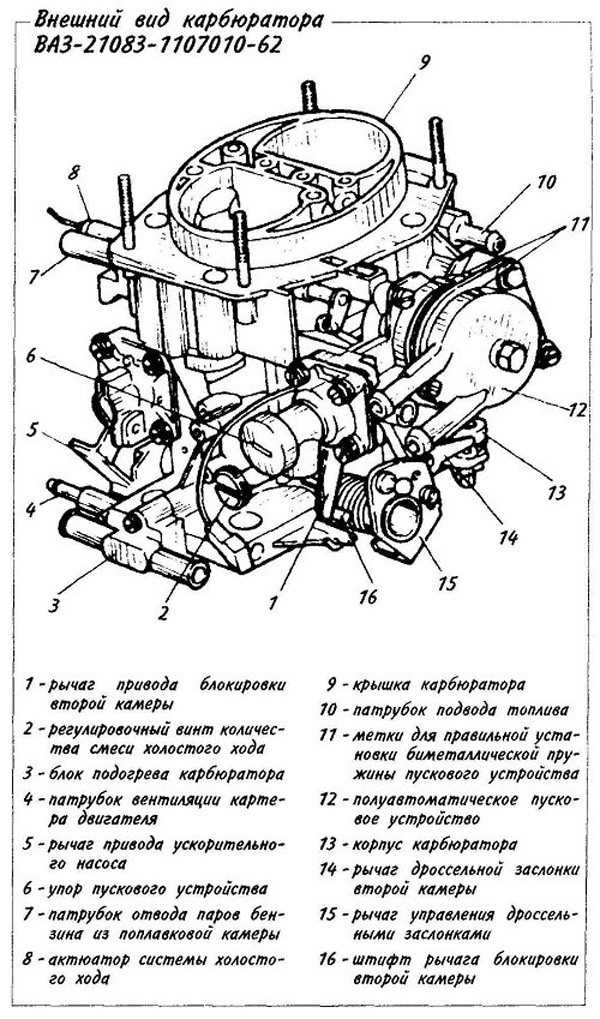

Устройство карбюратора солекс 21083 для автомобилей ВАЗ

За время производства этой марки сменилось несколько модификаций. Базовой моделью сейчас является Солекс 21083, поэтому рассматривать устройство карбюратора этого типа имеет смысл рассматривать именно на её примере.

основной корпус, соединяющий в себе диффузоры, ГДС, систему для обеспечения хода в холостом режиме, насос и экономайзер;
крышка, в которой имеются заслонка для воздуха, поплавки, ЭМ-клапан и пусковая часть для запуска холодного ДВС.

А теперь разберём устройство карбюратора Солекс подробнее.

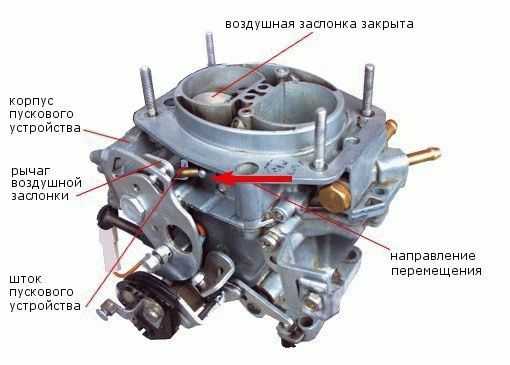

Пусковое устройство и заслонка для воздуха

Задача пусковой системы двоякая:

Она должна готовить богатую топливную смесь в момент запуска «холодного» двигателя.
Но сразу после этого она должна обеднить смесь, чтобы свечи не намокали от паров топлива (явление, известное всем автомобилистам как «заливание свечей»).

Устройство, которое содержит Солекс карбюратор 21083, действует следующим образом:

Водитель, заводя остывший двигатель после долгой стоянки, вытягивает на себя рукоятку «подсоса» — ручного управления пусковым устройством.
Пусковое устройство под действием тяги взводится, проворачиваясь против часовой стрелки.
Паз особой формы освобождает штифт управляющего рычага, и воздушная заслонка полностью закрывается, отсекая первую камеру.
Открывается на необходимый угол (пусковой зазор) дроссельная заслонка Солекс.
Начинается работа пусковой системы. Под напором воздуха после запуска двигателя заслонка начинает смещаться, обедняя топливную смесь и спасая свечи от заливания.

Схема поплавкового механизма и уровень топлива

Другой важной частью, которую содержит карбюратор, является поплавковый механизм. Его задача – поддерживать необходимый уровень топлива в карбюраторе Солекс 21083

Уровень поддерживается автоматически с помощью клапана, который перекрывается запорной иглой. Когда уровень падает, поплавки опускаются, игла освобождается – и отверстие в клапане открывается, пропуская новую порцию топлива.

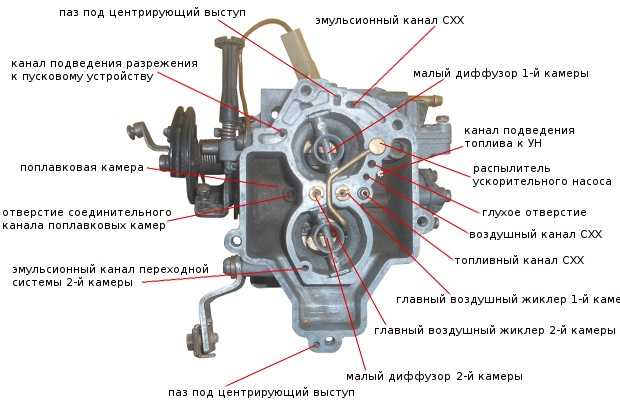

Жиклеры, диффузоры и другие сменные детали

С точки зрения пользователя важной частью любого карбюратора являются детали, которые полагается регулярно менять. В карбюраторах марки Солекс к ним относятся:

Жиклеры – «пробки» с калиброванными отверстиями, пропускающие строго дозированные порции топлива в единицу времени. От их пропускной способности зависит, будет ли карбюратор обеспечивать двигатель должным количеством топливной смеси. При этом жиклёры топлива должны иметь небольшое сечение, а воздушные – напротив, значительно большее. Заводской комплект жиклеров рассчитан на экономный расход топлива, и потому их сечение мало. В том случае, если требуется повысить мощность двигателя, пусть даже и ценой перерасхода бензина, можно приобрести другой комплект, увеличив пропускную способность узлов. Кроме того, замена и новый подбор жиклеров требуется, если карбюратор Солекс используется не на «родном» двигателе ВАС, а на автомобилях марок ГАЗ, УАЗ и т. д.
Диффузоры – это сужения в патрубках каналов у карбюратора. Если большие диффузоры у Солекса обычно являются непосредственной частью корпуса смесительных камер, то малые – это сменные детали ГДС карбюратора. Особенностью работы диффузоров является следующее: чем больше их сечение, тем выше мощность двигателя – но при этом менее эффективно распыляется топливная смесь. Поэтом подбор диффузора должен исходить из этих взаимоисключающих правил, и настройка карбюратора Солекс 21083 предусматривает подбор сечения исходя из ожидаемого режима работы. В частности, правильно подобрав сечение, можно повысить мощность двигателя на высоких оборотах и высоких скоростях автомобиля. Поэтому смена малых диффузоров – один из важных элементов тюнинга автомобиля.
Распылители УН. Это не только сменная деталь, но ещё и один из элементов, подлежащих замене при тюнинге. В частности, любители быстрой езды заменяют штатные распылители теми, которые входят в ремкомплект от карбюратора 21073-1107010. С минимальными доработками удаётся добиться того, что ценой повышенного расхода топлива заметно растёт и ускорение.
Нажимной кулачок УН. В карбюраторах Солекс используются два основных типа этой детали с маркировками «4» и «7». Для повышения динамики и ускорения автомобиля, приемистости на высоких оборотах обычно меняют «седьмой» на «четвёртый». Там же, где «4» стоит штатно, ничего трогать не надо.

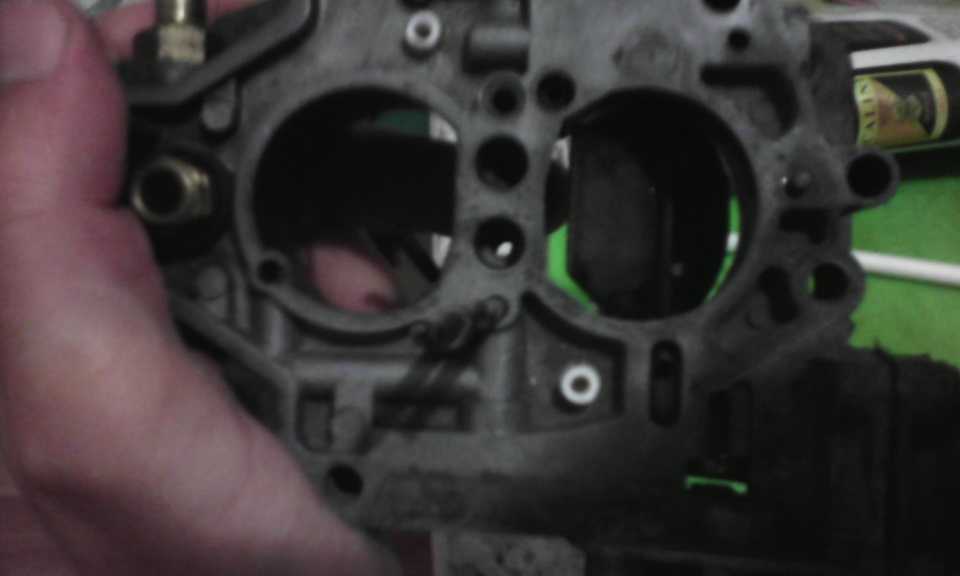

Чистка с разбором карбюратора

Чтобы провести ручную очистку с демонтажем и размонтировкой карбюратора, нужно вытащить аппарат и разобрать его. Отдельно убираем резиновые части, средство не должно попадать на него. Очиститель распыляем на металлические детали. Если карбюратор не убирался долго и на его деталях много налета, то карбюратор нужно залить чистящим средством и оставить на одну ночь. На следующий день аккуратно чистим щеточкой. Полости продуваем с помощью сжатого воздуха и одновременно высушиваем. Обязательно под рукой держите инструкцию. Не забудьте отрегулировать пусковое устройство, холостой ход и поплавковый механизм аппарата.

Устройство карбюратора – что за что отвечает?

Карбюратор Солекс в автомобиле служит для подачи топливной смеси в двигатель, где происходит ее дальнейшее возгорание. Он смешивает в необходимом количестве топливо с воздухом, соотношение которых меняется в зависимости от скорости движения. Карбюратор ВАЗ 21083 состоит из двух камер. Именно в них происходит подача и смешивание топлива для дальнейшей работы. Весь основной процесс происходит во второй камере.

Основным механизмом в работе устройства является эконостат, расположен он во второй камере карбюратора. За счет его работы при движении на большой скорости топливная смесь обогащается кислородом. Топливо в карбюраторе поднимается по трубкам. За правильную и равномерную подачу топлива отвечают жиклеры карбюратора

Поэтому очень важно, чтобы они были правильно настроены

Подача воздуха в карбюратор происходит по специальным каналам в камере и контролируется дроссельной заслонкой. В первой камере дроссельная заслонка регулируется при помощи акселератора. Во второй же камере она открывается и закрывается автоматически.

В холодную пору года двигатель ВАЗ 21083 завести значительно труднее, чем в теплый период, и поэтому требуется более насыщенная горючая смесь. За приготовление такой смеси отвечает пусковое устройство в автомобиле. Пусковое устройство выполняет процесс оттягивания пружины дроссельной заслонки, далее под потоком воздуха открывается воздушная заслонка, вследствие чего происходит равномерное смешивание топливной смеси.

За работу автомобиля на холостом ходу в карбюраторе Солекс отвечает экономайзер. Состоит он из таких элементов, как коммутатор, блок управления и электромагнитный клапан. При долгой и принудительной работе двигателя на холостом ходу количество оборотов может достигать до 2000 об/мин. При нормальной работе это значение не должно превышать 900-1000 об/мин. Во время этого срабатывает экономайзер, который при помощи блока управления и своего клапана перекрывает подачу топлива в систему работы на холостом ходу. Также он выполняет отключение подачи топлива при резком торможении двигателя и во время его работы при движении под уклоном. Данный тип устройства также служит для предотвращения большого выброса углекислого газа в атмосферу.

Как настроить холостой ход

Регулировка холостого хода (РХХ) проводится при появлении поломок в работе мотора – если он не запускается, глохнет после запуска и других проблемах. Также РХХ рекомендуется выполнить после замены или ремонта карбюратора.

Для РХХ вам понадобится:

Тахометр – с его помощью определяют частоту вращения коленвала. Регулировать ее можно на слух, но с этим могут справиться только опытные автолюбители.
Шлицевая отвертка – чтобы вращать винт регулировки качества/количества смеси. Ширина отвертки – 3 мм.

Подготовка к РХХ:

Прогрейте двигатель до 85-90°С.
Утопите рычаг «подсоса» до упора, она должна быть открыта на 100%.
Заглушите двигатель и подключите тахометр. Перед этим прочтите инструкцию к прибору и действуйте по ней.
Запустите двигатель и включите дальний свет и обогрев – чтобы в сети была нагрузка.

Оптимальные обороты ХХ для моторов с Solex – 750-800 об/мин. Вращайте винт «количества» топливной смеси и выставьте указанную выше частоту коленвала. Если не удается выставить нужную частоту вращения, придется регулировать еще и винт «качества» топливной смеси.

На заметку!

На винте «качества» топливной смеси может стоять заглушка из пластмассы – ее перед регулировкой надо убрать – проколоть ее шилом и вытащить крючком или саморезом.

Регулировка ХХ проводится трижды. При отсутствии результата повторяют ее еще 2-3 раза. Перед началом работ проверьте, правильно ли выставлено зажигание и исправность проводки, не подсасывается ли посторонний воздух в карбюратор.

Порядок регулировки:

При помощи шлицевой отвертки вращайте винт «качества» топлива. Выставьте максимальную частоту вращения коленвала. Вращайте винт вправо-влево, пока не найдете нужное положение. Определит его на слух или с помощью тахометра.
Вращайте винт «количества» ТС. выставьте 900 об/мин. Если крутить его по часовой стрелке, то заслонка приоткрывается и обороты возрастают, в обратную сторону – падают. Ищите оптимальное положение винта.
Крутите винт «качества», чтобы выставить 800 об/мин.

При необходимости повторите настройку. Если вы меняете старый карбюратор на новый, или вы его разбирали, ремонтировали, то прежде чем начать регулировку, заверните винт «качества» до максимума, а потом выверните его на 3-4 оборота.

Окончив регулировку, подавите на газ – мотор должен без сбоев наращивать частоту вращения коленвала, а при ее отпускании он не должен глохнуть. Если имеются «провалы», повторите настройку или повращайте винт «качества» смеси. Увеличьте обороты ХХ до 900 об/мин. Если подкрутить винт «качества» по часовой стрелке, сокращается концентрация СО до 1,5%.

Промывка со снятием с двигателя и полной разборкой

Здесь нам потребуются те же инструменты и средства.

Порядок выполнения работ следующий:

Проводим работы, предусмотренные пунктами 1–12 из предыдущей главы.
Отсоединяем от карбюратора тросы приводов воздушной и дроссельных заслонок.
Используя ключ на 13, откручиваем гайки (4 шт) крепления устройства к двигателю.
Отсоединяем от него блок подогрева, отвернув винт крестовой отвёрткой.
Рукой выкручиваем винт регулировки количества топлива.
Дроссельные заслонки не снимаем.
Шлицевой отвёрткой выкручиваем винт регулировки качества топлива.
Замачиваем корпус карбюратора в керосине (бензине, ацетоне). После этого производим его чистку при помощи зубной щётки.
Корпус карбюратора также желательно замочить в керосине
Мелкие детали и крышка карбюратора промываются и чистятся так же, как и при неполной разборке.

Рекомендуем: Признаки неисправности регулятора давления топлива

После сборки карбюратора и установки его на двигатель необходимо провести его регулировку.
