Неисправности сцепления

Не полное или не включение сцепления

Пробуксовка проявляется обычно при резком нажатии газа, когда обороты растут, а ощутимого разгона не наблюдается. При этом может появляться характерный запах гари. Если обнаружили проскальзывание, что говорит о неполном включении сцеплении, причину нужно искать в следующем:

поверхность маховика, НД (нажимного диска) или накладок замаслена;
повышенная выработка (износ) или прогорание накладок;
недостаточная жесткость диафрагменной пружины;
разбухание манжет ГЦ (главного цилиндра), что приводит к медленному возврату поршня.

Замасленные поверхности сначала протрите бензином или уайт-спиртом, а затем тщательно вытрите их до полного высыхания. Также следует выяснить причину утечки масла. Это может быть нарушение уплотнителей мотора или КПП.

Недостаточная жесткость диафрагменной пружины не обеспечивает достаточных усилий для жесткого контакта, поэтому и происходит пробуксовка. Просто замените «корзину» (нажимной диск) новым комплектом вместе с кожухом.

Чтобы восстановить работоспособность главного цилиндра, можно заменить манжеты или приобрести новую запчасть в сборе.

Не выжимается сцепление в том случае, когда маховик прилипает к диску. Такое иногда случается при длительной стоянке автомобиля. Нужно сорвать диск, начав движение без нажатия педали. После разгона выжмите педаль и резко затормозите.

Признаки неисправности сцепления

Как известно, сцепление служит для передачи крутящего момента от силового агрегата машины к его трансмиссии. Этот узел ввиду его нагруженности и постоянного задействования при езде, может довольно часто выходить из строя. Хотя при нормальной эксплуатации его ресурс существенен.

Поломка же сцепления может привести к серьезным последствиям. Это как минимум небезопасно

Потому необходимо обращать внимание на сигналы, которые обычно «посылает» сцепление водителю перед полным выходом из строя. Какие же признаки неисправности сцепления существуют?

Признаки неисправности сцепления

Итак, при неработающем моторе педаль сцепления должна нажиматься плавно без каких-либо противодействий. Не должно быть и никакого скрежета и прочих посторонних шумов. Рабочий ход педали должен быть умеренным. Если же имеет место один из вышеупомянутых признаков, то, скорее всего, сцепление испытывает проблемы.

После запуска двигателя необходимо отпустить педаль сцепления. Если в таком случае появляются посторонние звуки (шум, срежет и пр.), исчезающие при нажатии на педаль, то это также свидетельствует о поломках данного узла.

Одним из признаков неисправности сцепления является характерный хруст при включении задней передачи. После запуска мотора попробуйте включить заднюю передачу. Наличие хруста или другого резкого звука, говорит о том, что вышел из строя нажимной либо ведомый диск. Естественно, отсутствие возможности включения задней передачи свидетельствует о поломке, которую нужно срочно устранять.

То же можно сказать и о переключении передач вперед. Шумы или скрежет, сопровождающие данный процесс, свидетельствуют о поломках. Также неисправное сцепление не может обеспечить легкость переключения ступеней.

Если при начале движения машина едет рывками, то это явный признак неисправности сцепления. Особенно срочно необходимо ехать в автосервис, если эти рывки не пропадают с ростом скорости.

Еще одна важная деталь В случае если при спокойной езде на третьей передаче резко нажать на газ, а машина ускоряется вяло, при том, что обороты мотора растут, то это явный признак критического износа узла.

Также явным признаком неисправности сцепления является сильный запах гари. Он свидетельствует о сильном нагреве фрикционных накладок ведомого диска и их подгорании. Если такой запах появился единожды, это не является признаком поломки. Но при регулярном его появлении, следует задуматься об обращении на СТО.

Стоит отметить возможные неисправности сцепления, о которых свидетельствуют вышеописанные признаки:

Деформация ведомого диска. Устраняется заменой последнего на новую деталь.
Повреждение или критический износ накладок ведомого диска. В данном случае также требуется замена узла.
Износ шлицев диска также требует замены последнего.
Замасливание ведомого диска может быть временно устранено. Но все же лучше заменить деталь.
Износ либо полный выход из строя подшипника выключения сцепления. Необходима замена данной детали.
Поломка либо критический износ демпферных пружин влекут за собой замену диска.
То же касается и ослабления либо выхода из строя диафрагменной пружины.
При износе рабочей поверхности нажимного диска, его также заменяют новым.
При заедании вилки включения следует его ремонт либо замена. В автомобилях с механическим (тросовым) приводом сцепления, нечеткая работа может быть спровоцирована удлинением, заклиниванием либо повреждением троса, а также поломкой системы рычагов. Замена троса или вышедших из строя элементов решает проблему.

У машин с гидроприводом сцепления ухудшение работы провоцируется завоздушиванием системы или ее негерметичностью. Кроме того, часто выходит из строя манжета рабочего цилиндра. Может быть причиной и засорение гидропривода.

В любом случае необходимо обращаться к специалистам для ремонта этого сложного узла.

Признаки неисправности сцепления

Ремонт и замена рабочего цилиндра сцепления

При выборе запчасти для замены цилиндра сцепления стоит обратить внимание на материал, из которого изготовлен корпус детали. Как было отмечено ранее, таким материалом может быть чугун, сталь, алюминий или полимеры

Сегодня многие производители предлагают алюминиевые и даже полимерные цилиндры, но такие детали отличаются меньшей надежностью.

Существует несколько видов неисправностей цилиндра сцепления, при которых потребуется ремонт штока:

утечки рабочей жидкости через изношенные уплотнители или соединительные трубки, имеющие дефекты;
наличие трещин на корпусе цилиндра;
разрушенные пружины рабочего цилиндра.

Шток состоит из нескольких комплектующих, каждая из которых подвержена износу. Его детали -толкатель, поршень, манжеты, пружина в процессе работы испытывают высокие нагрузки, поэтому существует вероятность, что они могут выйти из строя.

Симптомы неисправности цилиндра сцепления:

снижение уровня тормозной жидкости в бачке цилиндра и появления пятен под автомобилем во время стоянки;
проваливается педаль и сцепление работает с перебоями;
появляются проблемы с включением передач.

Специалисты советуют, прежде всего, обратить внимание на ход педали сцепления. Если она ходит слишком мягко, это еще не является поводом для срочного ремонта, но следует провести диагностику работы цилиндра.

Для проверки его необходимо прокачать гидропривод сцепления. При наличии пузырьков воздуха в рабочей жидкости следует разобраться в причинах их появления. Как правило, внутрь штоков рабочего и главного цилиндров сцепления воздух попадает из-за разгерметизации уплотнительных манжет.

Как было отмечено ранее, ремонт и замена рабочего цилиндра сцепления не очень сложные задачи. Эта деталь, чаще всего, расположена на картере КПП.

Вначале нужно открутить болты крепления, отсоединить толкатель от вилки и приступить к демонтажу шланга, который идет от ГЦС.

Поскольку в главном цилиндре находится рабочая жидкость, шланг следует заглушить (для этого можно использовать пробку соответствующего диаметра). Есть также и другое мнение – нужно отсоединить шланг, чтобы полностью слить тормозную жидкость (считается, что это поможет промыть систему гидропривода сцепления от грязи).

После демонтажа главный цилиндр сцепления нужно разобрать и по возможности отремонтировать. Если эта деталь имеет корпус из металла, то ее можно зафиксировать в тисках, но если деталь пластиковая, то нужно быть осторожным, чтобы не повредить ее.

После отсоединения воздушного клапана необходимо демонтировать наружный манжет. После этого нужно, учитывая конструкционные особенности цилиндра, обеспечить доступ к штоку и снять стопорное кольцо. После разборки детали необходимо убедиться в отсутствии повреждений пружины, штока и дефектов зеркала цилиндра.

Все комплектующие нужно промыть тормозной жидкостью. Ранее мы отмечали, что для этой цели нельзя использовать керосин, бензин, моторное или воду (эти жидкости способствуют разбуханию элементов из резины).

При сборке цилиндра все манжеты и уплотнения следует заменить новыми.

Ремонт главного цилиндра сцепления будет невозможен при наличии:

трещин корпуса;
ощутимых выработок внутренней поверхности корпуса, которые появляются в результате дефектов штока.

В этом случае нужно полностью заменить неисправный цилиндр сцепления новой деталью.

После замены главного цилиндра сцепления не забывайте прокачать систему.

Методика прокачки системы гидропривода после замены рабочего цилиндра сцепления не отличается от той которая была описана ранее для ГЦС. В то же время в некоторых арках авто (к примеру, на «Фиатах») проводится обратная прокачка системы сцепления. Чтобы сделать такую процедуру самостоятельно нужно подготовить:

шланг, который бы плотно одевался на клапан выпуска;
шприц большого размера, диаметр носика которого соответствует размеру шланга;
гаечный ключ для демонтажа воздушного клапана выпуска.

Вначале следует открутить крышку бачка с рабочей жидкостью и набрать ее в шприц. Из шприца нужно выгнать все шарики воздуха, а затем соединить его носик со шлангом, второй конец которого соединяем с выпускным клапаном. После этого клапан нужно открутить на 2 -3 оборота, нажать на шприц и подать тормозную жидкость в цилиндр сцепления. Чтобы в систему не попал воздух, нужно вначале закрутить клапан и только после этого можно снимать шланг.

Такую последовательность действий нужно выполнить несколько раз, пока из системы гидропривода не будет вытеснен весь воздух в бачок. После этого нужно выжать педаль сцепления около 10 раз и при необходимости отрегулировать высоту ее хода.

Как диагностировать узел сцепления

1. Когда сцепление включается в работу не полностью, то есть, буксует.

Это означает, что контакт между контактирующими дисками, которые должны плотно смыкаться, не обеспечен.

Признаками такого отказа являются неудовлетворительный разгон, плохая тяга при движении на гору, внезапно появляющийся запах гари.

Причины неполного включения сцепления:

фрикционные накладки, расположенные на ведомом диске, подгорели или стерлись;
на поверхность данных накладок попало масло;
педаль сцепления заедает.

Убедиться в наличии данного отказа можно таким способом.

Автомобиль, поставленный на стояночный тормоз, необходимо завести.

Выжмите сцепление и включите передачу. Нажимая очень плавно на педаль газа, традиционно плавно отпускайте сцепление.

По всем законам исправный двигатель должен заглохнуть. А при сохранении нормальных параметров работы двигателя можно сделать вывод о том, что сцепление пробуксовывает.

Что делать в этом случае?

Мероприятия следует провести такие:

отрегулировать ход педали;
проверить, не появилось ли на фрикционных накладках масло. При его наличии масло нужно удалить с помощью уайт-спирита. Убедитесь также в причинах его появления и устраните данную причину;
поменять фрикционные накладки, если они протерлись.

2. Когда сцепление не выключается.

На практике это означает, что при нажатии водителем на педаль, диски не расходятся как положено, а остаются в некотором зацеплении друг с другом.

Причины, по которым сцепление может не выключаться:

Неисправности гидросистемы. В систему проник воздух или имеет место утечка из системы жидкости;
Неисправности механической части.

Перечислим их более подробно:

поврежден нажимной диск;
повреждены накладки на ведомом диске;
ступица ведомого диска работает с заеданиями;
погнулся ведомый диск;
свободный хода педали нарушен;
ослабла нажимная пружина;
фрикционные накладки на ведомом диске протерлись.

Провести диагностику работы сцепления на предмет его неполного выключения достаточно просто.

Если на холостых оборотах, при нажатом сцеплении, первая скорость включается тихо и без усилий, то сцепление выключается хорошо.

Если возникают сложности с включением первой скорости или слышен посторонний шум в этот момент, то существует проблема неполного выключения.

Также читайте почему может провалиться педаль сцепления.

Что нужно делать водителю в этом случае:

удалить воздух из гидросистемы методом ее прокачки;
проверить качество соединений гидравлических трубопроводов и их целостность;
проверить работу гидроцилиндров;
отрегулировать ход педали;
заменить ведомый диск;
поменять на колодках фрикционные накладки;
проверить работу нажимной пружины;
очистить и смазать шлицы диска.

Помимо этих основных поломок, могут произойти и другие отказы:

если при бросании педали сцепления вы отчетливо слышите какой-то шум, то следует заподозрить поломку пружин демпфера или вилки включения, нарушение целостности пластин, соединяющих между собой кожух и нажимной диск;
если шум слышен при нажатии педали, то, вероятнее всего, пришел в негодность управляющий (выжимной) подшипник.

Как мы видим, некоторые из этих поломок можно определить методом самостоятельной диагностики, особенно, если в плане ремонта авто у вас имеется некоторый опыт.

Как правило не сложно диагностировать неисправность сцепления на автомобилях ВАЗ любой серии, но вот на современных иномарках скорее всего придется обращаться к специалистам.

Таблица диагностирования неисправностей сцепления автомобилей ВАЗ.

Таблица диагностики сцепления автомобилей BMW 5 серия (Е28, Е34) (1981-1993).

Подходит и для ряда других иномарок.

Всем удачи. И напоследок предлагаем просмотреть видео.

Устройство и принцип работы сцепления

Сцепление — это два диска, сидящих на одной оси. Когда они соприкасаются — механизм включается, расходятся — выключается.

Узел состоит из таких основных деталей:

первичного вала механической КПП;
направляющей подшипника;
вилки;
корзины;
скобы;
ведомого диска;
маховика мотора;
педали.

На заметку!

Задача сцепления — прерывание взаимодействия между КПП и ДВС. Чтобы плавно переключить передачи, надо прекратить подачу крутящего момента (КМ) с ДВС на трансмиссию. Водитель это делает, нажав ногой на соответствующую педаль.

https://youtube.com/watch?v=uE0Rz4WGR9E

Принцип действия сцепления легкового авто:

Главный элемент механизма — диск, обе поверхности которого покрыты фрикционным материалом. Он стоит на маховике и при воздействии внешнего усилия вращается одновременно с ним.
К диску подключен вал трансмиссии — через него на КПП передается КМ. Чтобы прекратить его передачу, надо разомкнуть муфту. Для этой цели в механизме имеется диафрагменная пружина — она находится между кожухом и диском.
При нажатии на пружину ведомый диск отводится от основного и подача КМ прекращается. В этот момент водитель может переключить передачу.
Как только переключение выполнено, водитель отпускает педаль и работа механизма восстанавливается — КМ опять передается на трансмиссию.

Устройство и принцип работы сцепления

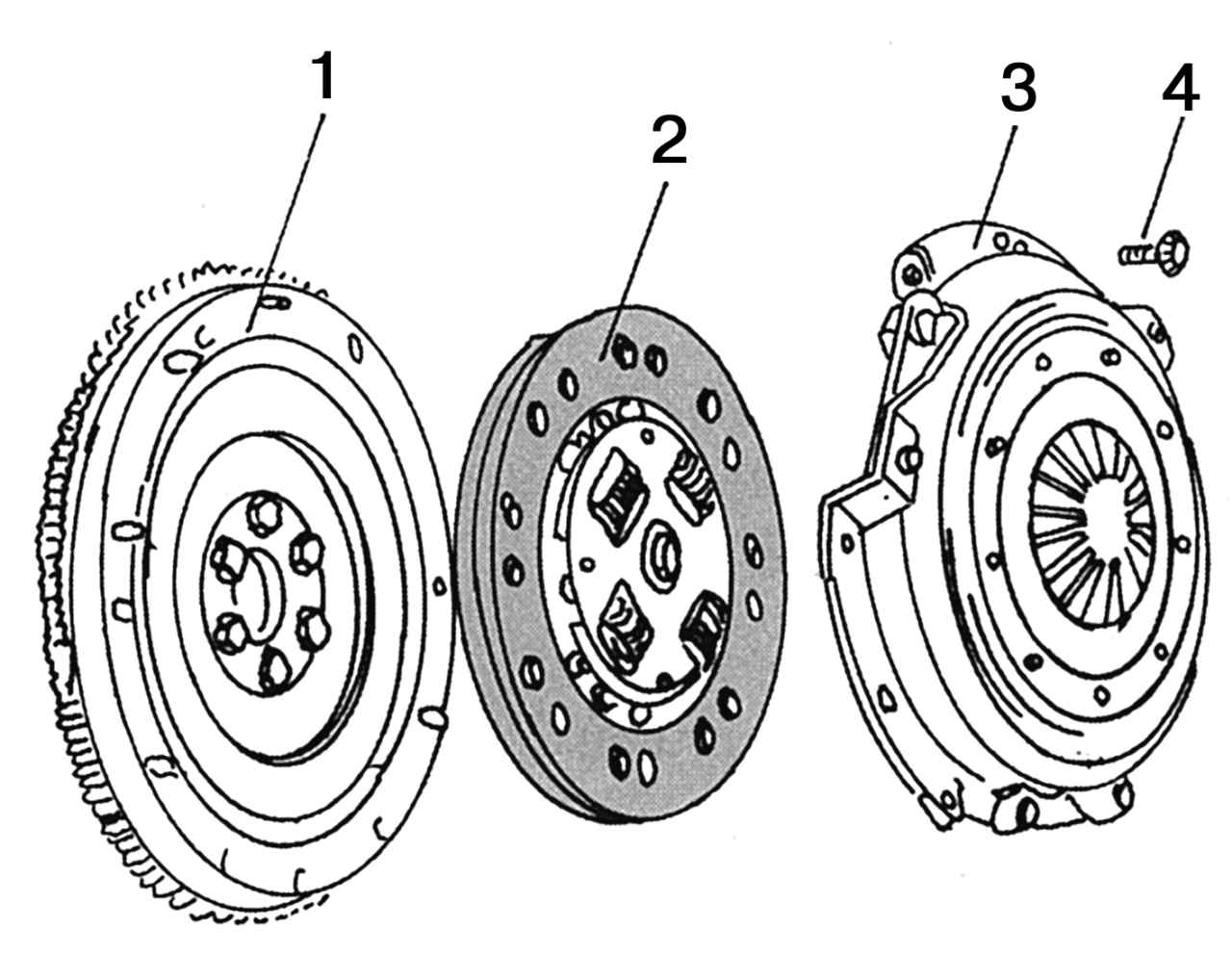

Сцепление автомобиля состоит из четырех основных элементов:

Маховик двигателя;
Ведомый диск сцепления;
Корзина сцепления;
Выжимной подшипник.

Положение основных элементов сцепления относительно друг друга имеют два состояния – сцепление включено (педаль сцепления отжата, крутящий момент двигателя передается на КПП), сцепление выключено (педаль сцепления нажата, крутящий момент не передается от двигателя к КПП).

На изображении показаны два состояния. Давайте подробней разберемся, что именно происходит в эти моменты.

Изображение А – педаль сцепления не нажата, двигатель передает крутящий момент к КПП.

В этот момент диафрагменная пружина (5) прижимает нажимной диск (4) к ведомому диску сцепления (3), который в сою очередь плотно прижимается к маховику двигателя (2). Маховик двигателя за счет сил трения передает крутящий момент на ведомый диск сцепления, который в свою очередь за счет тех же сил трения вращает нажимной диск.

Нажимной диск соединен с первичным валом КПП и передает крутящий момент на него. Первичный вал в свою очередь через систему шестерен передает крутящий момент на колеса вашего автомобиля, и автомобиль приводится в движение.

Изображение В – педаль сцепления нажата, двигатель НЕ передает крутящий момент к КПП.

Выключение сцепления начинается с приведения в движение выжимного подшипника (7), который давит на диафрагменную пружину (5). Под действием этой силы диафрагменная пружина изгибается и отводит нажимной диск (4) от ведомого диска (5), который в свою очередь отходит от маховика двигателя (2). Таким образом, в этот момент эти детали не касаются друг друга, между ними не возникает сил трения, и крутящий момент не передается на первичный вал КПП.

Первичный вал КПП в свою очередь останавливает вращение и делает возможным переключение передач автомобиля.

Вот так все просто.

Устройство и регулировка сцепления ВАЗ 2109

ВАЗ 2109 — это легендарная «девятка». Серийно переднеприводный пятидверный хэтчбек выпускался на Волжском автомобильном заводе в период с 1987 года по 2004. С 2004 до конца 2011 модификация ВАЗ 21093 собиралась на в Запорожье.

Многие автовладельцы стараются самостоятельно обслуживать личное авто и знают, как правильно это сделать, поскольку внимательно изучают работу основных узлов и ведущих модулей. В список регламентных работ входит периодическая регулировка сцепления ВАЗ 2109. Задача это достаточно простая, если заранее ознакомиться с алгоритмом работы.

Вернуться

Устройство сцепления «девятки»

Комплект сцепления — один из ключевых агрегатов трансмиссии «девятки». Это однодисковый механизм фрикционного типа, расположенный между двигателем и коробкой перемены передач (КПП). Алгоритм его работы следующий:

Первоначально автомобиль стоит неподвижно, двигатель заведен, педаль отпущена. Рычаг КПП находится в нейтральном положении, то есть вращение первичного вала не передается на вторичный.
Водитель готовится начать движение вперед. Левой ногой он нажимает педаль, и механизм отсоединяет первичный вал КПП от двигателя. Водитель переводит рычаг в положение первой передачи, механизм обеспечивает зацепление первичного и вторичного валов КПП. Автомобиль стоит, так как двигатель отсоединен от первичного вала КПП.
Водитель плавно, но решительно отпускает педаль. Двигатель соединяется с первичным валом, задача которого через вторичный вал передать мощность на ведущие колеса, тогда автомобиль придет в движение.
Аналогично происходит переключение с первой передачи на вторую, со второй на третью и так далее.

Устройство сцепления ВАЗ 2109 таково, что при отпускании педали, ведомый диск зажимается пружинами между маховиком и нажимным диском. При этом происходит передача мощности на оба вала КПП и ведущие колеса.

При нажатии педали через специальную тягу поворачивается вилка сцепления ВАЗ 2109 и давит на рычаги, оттягивающие нажимной диск. Ведомый диск сцепления ВАЗ 2109 отсоединяется, и передача мощности прекращается. Кожух механизма соединяется с нажимным диском тремя парами упругих пластин.

Привод агрегата тросовый, нижний его наконечник зафиксирован гайками в кронштейне на картере двигателя.

Тросик сцепления приведен на рычаг вилки выключения сцепления.

Вернуться

Типичные неисправности сцепления ВАЗ 2109

Сцепление относится к числу относительно надежных агрегатов ВАЗ 2109. При штатной эксплуатации и периодической регулировке оно служит годами. Расчетный ресурс агрегата превышает 100 тысяч км. И если провалилась педаль сцепления — это редчайший случай. В список типовых неисправностей входят:

Вид неполадки.	Чем выражено.	Какова причина.
Сцепление ведет.	Нажатая до упора педаль не обеспечивает полного отсоединения вала от коробки передач, и двигатель не отключается от КПП. Нажатие на педаль при неисправном агрегате, приводит к тому, что нажимной подшипник недостаточно сильно действует на демпферную пружину, а маховик двигателя продолжает частично передавать крутящее усилие на вал КПП.	Причиной этого часто является плохая регулировка троса сцепления ВАЗ 2109 или выход из строя ведущего диска.
Сцепление буксует.	При полностью отпущенной педали первичный вал КПП остается прижатым к маховику двигателя неплотно и проскальзывает, то есть имеет место пробуксовка. Крутящий момент передается к ведущим колесам только частично и имеет место скольжение контактных поверхностей. Этот эффект ярко проявляется при движении нагруженного автомобиля на подъем: водитель газует, обороты растут, а машина почти не ускоряется, буксует сцепление ВАЗ 2109.	В этом случая чаще всего плохо отрегулирован привод, трос сцепления заедает, ведомый диск изношен или замаслился, вот почему буксует сцепление.
Шум при выключении передачи.	При нажатии на педаль раздается отчетливый шорох или шелест.	Этот негромкий звук может свидетельствовать о возможном выходе из строя выжимного подшипника. Продолжение эксплуатации автомобиля в таком состоянии грозит неприятностями: при его заклинивании неизбежно быстро выйдет из строя корзина сцепления ВАЗ 2109. Меняйте подшипник при первых признаках неисправности, иначе неизбежен серьезный ремонт сцепления, включая замену корзины.

Регулировка сцепления не только входит в список регламентных работ ВАЗ 2109, но часто является способом устранения возникающих неисправностей этого механизма.

Вернуться

Когда начнём ремонт рабочего цилиндра сцепления

Рабочий цилиндр сцепления имеет особое расположение, и традиционно находится на картере сцепления. Устройство рабочего цилиндра сцепления не имеет принципиальных отличий на различных моделях и марках автомобилей. Именно поэтому весь принцип ремонта или замены рабочего цилиндра сцепления одинаков, как на новых иномарках, так и на древних отечественных автомобилях.

Для того, чтобы стало возможным самостоятельное проведение ремонта или замены рабочего цилиндра сцепления необходимо знать само устройство и технологию его разборки. Данная процедура (разборки) этого механизма достаточно просто, если соблюдать определенные аспекты при попытке внедриться внутрь всего устройства.

Непосредственно в корпусе цилиндра находится несколько очень важных элементов, неисправность которых не может гарантировать успешной работы всей системы сцепления.

Таким образом в корпусе цилиндра располагаются: поршень, толкатель, уплотнительные кольца, пружина и штуцер для выпуска воздуха.

Вообще, тотальная замена рабочего цилиндра сцепления в сборе является уже последней мерой, когда иного выхода из положения нет. Это потому, что уже укомплектованы существующие ремонтные комплекты самыми изнашиваемыми деталями. И тем не менее, в последнее время качество резиновых деталей оставляет желать лучшего.

Первый признак неисправности и нарушения работы сцепления – это провал педали сцепления или ее чересчур мягкий ход. Но все же, это не повод, чтобы сразу же приступить к ремонту гидропривода. Для того, чтобы немного приспустить свои страсти и переживания нужно провести полную прокачку гидропривода сцепления.

Проблемы могут возникнуть тогда, когда во время прокачки гидропривода сцепления в тормозной жидкости обнаруживается воздух. Если такое произошло, то нужно задуматься о том, откуда он мог взяться. Зачастую, если в гидроприводе возникает воздух, то это свидетельствует о нарушениях герметичности в резиновых уплотнителях.

Производить прокачку гидропривода сцепления достаточно просто. К самому винту прокачки на рабочем цилиндре необходимо присоединить шланг. Другой его конец необходимо опустить в емкость с тормозной жидкостью. После этого нужно наполнить бачок главного цилиндра сцепления этой же тормозной жидкостью из емкости.

Рекомендуем: Сколько прослужит автомобильный аккумулятор?

Далее, необходимо нажать на педаль до прекращения возникновения пузырьков из воздуха. Если же не произойдет прекращение возникновения пузырьков, то нужно начать ремонт самого гидропривода.

До этого момента нужно проверить наличие следов наружного протекания жидкости, которые могут быть на трубопроводе, обоих цилиндрах и в местах соединения.

Корзина

Все детали корзины сцепления прочные, имеют большой срок эксплуатации. Но при повреждении одного из элемента механизма может выйти из строя вся система. Например, при достаточном износе ведомого диска, могут повредиться ведущий и нажимной диск в результате полного стирания фрикционных накладок и трения заклепками о поверхность трущихся частей.

При неисправности выжимного подшипника его может заклинить. При больших скоростях вращения, которые имеет корзина, он способен сломать лепестки мембранной пружины.

Как этого избежать? – Правильное пользование педалями газа и сцепления на механической коробке передач – панацея от преждевременной поломки любой части этого механизма и долгого срока ее эксплуатации.
