Противотуманные фары - установка и замена, схема подключения птф через реле и кнопку

Правовые особенности установки ПТФ в России

Как и ряд другого оборудования, которым оснащается автомобиль, ПТФ должны устанавливаться в соответствии с ПДД. Согласно правилам на основании ГОСТ 8769–75, монтаж противотуманной оптики разрешён в количестве 2 шт. На автомобиле они должны располагаться:

не дальше 40 см от боковой плоскости автомобиля (по внешней кромке фары);
не ниже 25 см от поверхности дорожного полотна (по нижней кромке фары);
световые отверстия противотуманных осветительных приборов должны находиться ниже верхней точки светопропускающего проёма фар ближнего освещения;
углы видимости противотуманок, в пределах которых они не загораживаются какими-нибудь элементами автомашины, должны составлять: по вертикали +15–10˚, по горизонтали +45–10˚.

Включение ПТФ должно производиться только совместно с габаритными огнями. На современных машинах предусмотрено место для установки таких фар. В этих местах стоят заглушки, и для монтажа фар их потребуется извлечь. Если же на автомобиле нет специально предусмотренного места, его потребуется подобрать

При этом важно соблюдать правила установки и подключения. Только при правильном монтаже можно добиться эффективной работы осветительных приборов

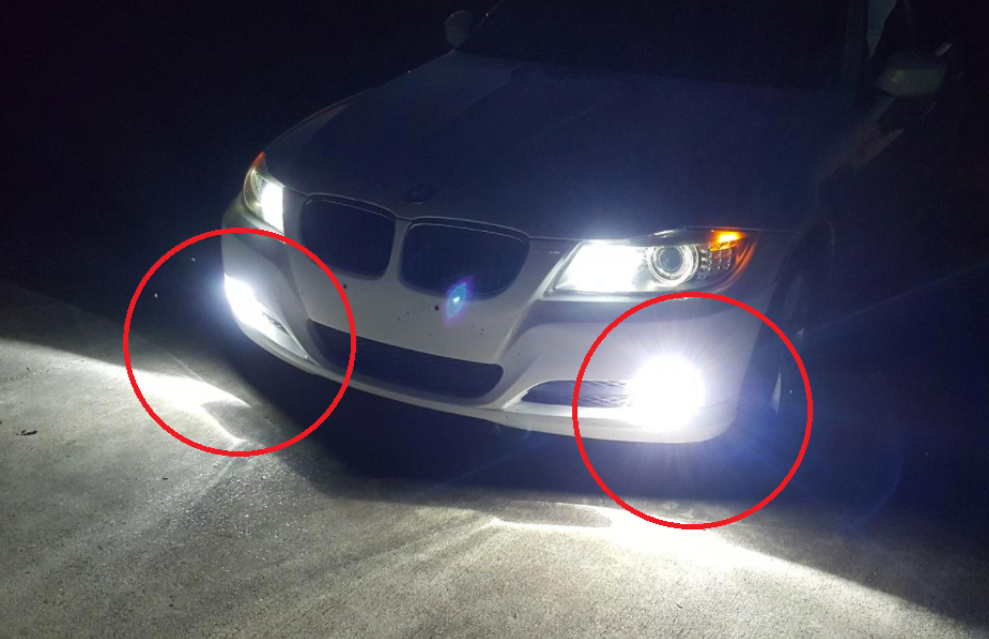

Противотуманные фары на автомобиле должны располагаться в строгом соответствии с ПДД

Каким требованиям должны отвечать ПТФ

При установке противотуманок на автомобиль нужно знать о правилах, которым они должны соответствовать:

Для наилучшего освещения полотна дороги рассматриваемая оптика должна иметь чёткую верхнюю границу светового пучка.
Если на машине нет специально отведённых мест для монтажа ПТФ, монтировать их выше головной оптики нельзя. Оптимальный вариант их расположения — как можно ближе к дороге. Более низкое расположение будет способствовать лучшему освещению в плохую погоду. Но и чересчур низкое расположение приведёт к тому, что фара в дождь будет постоянно мокрая, возможно попадание воды внутрь.
Если оптика является не заводской, то желательно брать её с заглушками. Это позволит эксплуатировать фары по мере необходимости и значительно продлить их срок службы.
Чтобы оптика не мутнела и не запотевала, рекомендуется использовать специальные средства для обработки.

Как можно было понять, для установки противотуманок не требуется каких-то специальных инструментов, знаний и навыков. Каждый автовладелец может проделать эту процедуру самостоятельно, придерживаясь описанных выше рекомендаций.

Каждый автовладелец при необходимости может самостоятельно установить противотуманные фары. Процедура не требует особых знаний и умений. Придерживаясь определённой последовательности действий и выбрав оптимальную схему подключения, произвести монтаж и отрегулировать фары не составит большого труда.

85 умильных фото спящих кошек, которые своим видом поднимут настроение до 100 процентов (особенно полезно для тех, у кого стресс)

Осуществление разметки

Чтобы правильно осуществить разметку, необходимо подъехать к стене, приблизительно на 2 м, после чего поместить центр осей на нее, после этого надо отъехать назад примерно на 7 м. После этих действий точки, которые отмечают центр каждого элемента оптики, необходимо соединить линией, которая впоследствии дополняется еще одним, вертикальным отрезком. Этот отрезок соединяется с точкой, обозначающей центральную часть автомобиля. Кроме того, потребуется провести еще один отрезок, который соединит центральные точки оптики, он должен располагаться чуть ниже, примерно на 5-7 см.

Схема для разметки

После того, как разметка выполнена, можно приступать к настройке слабого ближнего или дальнего освещения

Включите ближнее освещение, вам необходимо добиться правильного пучка — для этого осторожно подкручивайте болты настройки, расположенные в моторном отсеке, на обратной стороне оптики. Оптимальным вариантом будет расположение светового пучка ниже центровой точки, аналогичным образом производится регулировка совмещенной оптики

В том случае, если дальний и ближний свет не совмещены, производить настройку нужно отдельно, в этом случае другой будет и разметка. Принцип настройки ближнего освещения своими руками идентичный, а что касается дальнего, то в этом случае световой пучок должен падать на центр самой разметки. Разумеется, если у вас нет прибора или стенда, то результат будет менее точный, чем с применением оборудования.

Свечи зажигания Denso

Официально сообщается, что страна производства продукции Denso (кстати, входит в toyota Group) – Япония (Википедия).
Однако, достоверно известно, что производят они свою продукцию не только там,
но и в некоторых Европейских странах (Турция, Польша, Чехия, Нидерланды,
Германия, Россия), а так же на территории Азии (в т.ч. в Китае и Тайване).

Актуальные и популярные модели

Согласно нашему исследованию, самыми популярными свечами
зажигания Denso являются модели k20tt (каталожный
номер 4604), k16tt (каталожный номер 4603), ik20 (5304), W20EPR-U (3047) и их модификация W20EPR-U11 (3049).

Актуальный ассортимент свечей зажигания Denso:

Название (материал электрода/топливо/страна производства	Минимальная стоимость (за 1 шт.)
Denso Nickel TT (никель, бензин, Япония/Индонезия	От 170 рублей
Denso Iridium TT (иридий, бензин, Япония)	От 610 рублей
Denso Standard (никель, бензин, Япония)	От 190 рублей
Denso Iridium Power (иридий, бензин, Япония)	От 550 рублей
Denso Iridium (иридий, бензин, Япония)	От 550 рублей
Denso Platinum/Double Platinum Longlife (платина, бензин, Япония)	От 540 рублей
Denso Iridium Tough (иридий и платина, бензин, Япония)	От 720 рублей
Denso Iridium Racing (иридий и платина, бензин, Япония)	От 2400 рублей

В качестве сравнения возьмем обычные никелевые свечи (Denso Nickel TT) и иридиевые (Denso Iridium Power) из средней ценовой
категории.

Установка противотуманных фар своими руками

В процессе установки противотуманных фар придется осуществить несколько этапов:

установка фар в бампер,
протяжка проводов,
подключение реле и предохранителя,
монтаж кнопки или замена ручки переключения поворотов и света фар.

Каждая модель автомобиля имеет свои особенности, поэтому заранее необходимо выяснить нюансы подключения ПТФ на автомобильных форумах или у коллег с аналогичными машинами. Начинать работу по установке противотуманок в машину следует с отсоединения минусовой клеммы аккумулятора.

Установка противотуманных фар в передний бампер

Многие автомобилисты на данном этапе сталкиваются с проблемой снятия бампера. Облегчить задачу поможет смотровая яма или подъемник. Вот несколько простых советов, которые облегчат установку ПТФ в передний бампер:

Предварительно нужно подготовить место, куда снятый бампер можно будет положить.
Не нужно спешить и сильно дергать бампер, иначе пластик может треснуть.
Когда бампер будет снят, необходимо аккуратно вырезать отверстия в соответствующих местах под установку противотуманных фар. Лучше делать эту операцию, начиная с малого отверстия, постепенно подгоняя его под размер каждой фары (так удастся избежать образования щелей, через которые в ПТФ будет в дальнейшем проникать влага и пыль).
К некоторым противотуманкам продаются специальные декоративные заглушки, которые подбираются по модели автомобиля и даже по цвету бампера. При наличии таких заглушек, процесс подгонки отверстий в бампере под противотуманные фары намного упрощается.
Далее останется прикрутить к бамперу крепления, а затем с их помощью закрепить и сами фары.

Когда обе противотуманки будут установлены на места, после монтажа бампера на автомобиль, к ним подключаются разъемы проводов питания.

Протяжка проводки для подключения ПТФ

От кнопки или ручки включения противотуманных фар нужно протянуть провода к блоку предохранителей. Для этого понадобится несколько проводов длиной от 20 см до 1,5 м (в зависимости от схемы подключения и особенностей конкретного автомобиля).

Смысл подключения достаточно простой: выключатель должен включить реле, которое в свою очередь замкнет цепь питания и подаст напряжение на противотуманки. Эту работу проще всего выполнить по универсальной схеме, подходящей практически для любой марки авто ().

На машинах, имеющих заводскую подготовку для подключения ПТФ все намного проще. В ином случае, проводку придется проложить самостоятельно.

Плюсовые контакты каждой фары соединяются между собой, а затем одним общим проводом подключаются к соответствующему реле цепи питания, согласно схемы подключения ПТФ.
Минусовой контакт каждой противотуманной фары соединяется с кузовом или шасси автомобиля. Место соединения должно быть хорошо зачищено от краски, ржавчины и грязи.
Все дополнительные провода лучше зафиксировать к элементам кузова или другой проводке пластиковыми хомутами или изолентой.

Ну а вставить в соответствующее посадочное гнездо реле и предохранитель большого труда не составит.

Монтаж выключателя противотуманных фар

В зависимости от модели автомобиля противотуманные фары могут включаться отдельной кнопкой в блоке управления включением-выключением света автомобиля или же ручкой включения указателей поворотов и фар.

В последнем случае необходимо будет демонтировать данный узел и установить на его место новый блок, оснащенный выключателем противотуманных фар

При выполнении этой работы важно подобрать все крепежные элементы кожухов и панелей, тогда демонтаж не принесет дополнительных проблем со сломанными пластиковыми деталями

После выполнения всех этапов установки ПТФ остается проверить последовательность подключения, надежность крепежа соединений, присоединить минусовую клемму к аккумулятору и выполнить пробное включение противотумнок. Если включение и выключение противотуманных фар происходит в штатном режиме, необходимо провести точную регулировку светового потока по высоте (). В дальнейшем не забывайте регулярно очищать противотуманки от грязи и своевременно менять перегоревшие лампочки.

Как сделать регулировку фар

Для начала выберете стену, к которой сможете подъехать на расстояние около пяти метров. Проверьте, чтобы автомобиль стоял ровно. Включите фары и проверьте по отражению на стене, ровно ли они светят.

Удобнее всего регулировать фары в сумерки, так как свет на стене будет более контрастным, чем днем. Если разницы в свете вы не обнаружили — поздравляем, вам регулировать фары не нужно. Если же один пучок света находится ниже другого, придется настроить свет.

Чтобы проверить, по какой фаре определять «правильную» регулировку, попросите у той же стены встать человека. При среднем росте вашего помощника фары будут светить на уровне его колен. Это правильная граница регулировки.

Схема параллельного включения противотуманок

Электросхемы монтажа противотуманных фар отличаются лишь количеством плюсовых проводов, протянутых к цоколям ламп. Последовательная схема предусматривает прокладку одного кабеля от контакта «87» к левой фаре. В месте крепления клеммы к нему подключается второй провод, который тянется к цоколю правой лампы.

Параллельное включение ПТФ предполагает укладку пары отдельных кабелей от реле к каждой противотуманке.

Кроме двух проводов к лампам ПТФ, можно провести третий, идущий к «контрольке», сигнализирующей об активации противотуманных фар. Она устанавливается на панели приборов. Место для нее предусмотрено на всех современных автомобилях. Единственное что понадобится для подключения — купить цоколь и лампу (накаливания или светодиодную) соответствующего размера.

Провода питания следует прокладывать, чтобы они не проходили вблизи горячих или острых деталей машины. В местах, где возможен перегиб провода или повреждение изоляции, их следует защитить гофрой или дополнительным слоем изоленты.

После монтажа и подключения ПТФ необходимо отрегулировать положение лучей. Фары не должны светить вверх. Иначе они будут слепить водителей встречных авто, но не помогут вам разглядеть дорогу в тумане. Также следует позаботиться о том, чтобы луч четко освещал обочину. Это поможет вам без проблем пройти техосмотр и обеспечит хорошую видимость даже в туман или при снегопаде.

Пошаговый процесс регулировки противотуманных фар

Можно приступать к их регулировке. Проведение этих работ можно условно поделить на два этапа – это предварительная подготовка и сама настройка работы светового потока. Ниже о них расскажем подробнее.

Подготовительные работы

Убедитесь в том, что вновь установленное оборудование работает исправно, включается независимо от работы ближнего света фар и в тандеме с габаритными огнями.
Если у вас есть сомнения в правильности подключения, то наша схема поможет вам окончательно определиться с этим. Подобная схема достаточно примитивна и в ней сможет разобраться даже тот автолюбитель, который ранее не имел дела с электрическими приборами.

Так выглядит схема подключения.

Всё готово для регулировки.

Как правило, выполнение таких работ занимает не более 15-ти минут, важно правильно соблюдать порядок их выполнения

Настройка ПТФ

Процесс регулировки также будет не сложным и выглядит следующим образом:

Регулировку ПТФ следует проводить при наличии веса на водительском сиденье, весом не менее 75 кг

Это правила, которые описывают нормы ГОСТ, поэтому во время регулировки, на место водителя необходимо посадить помощника.
Далее, первым делом производим регулировку световых пучков, обратите внимание на то, что они должны быть идентичными с тем, что установлено на автомобиле – 57,7 см. Регулировку каждой фары производим в отдельности индивидуально, закрывая куском картона второй источник света.
Так выглядит примерная схема регулировки ПТФ.

Наглядная схема регулировки ПТФ на ВАЗ-2114

Местоположение такого болта обозначено стрелкой.

Ещё одна схема для наглядности

Виды ламп для ПТФ

Перед покупкой определяется формат цоколя и вид детали. В противотуманках устанавливаются следующие типы ламп:

галогеновые;
светодиодные;
газоразрядные.

Конструкция рефлектора противотуманного фонаря отличается от типа источника света. Изменения касаются формы, системы проводов, а также охлаждения.

Для выбора подходящего цоколя и типа светового элемента следует использовать электронные каталоги, которые требуют VIN-номер. Проверенный вариант, чтобы не ошибиться, — демонтаж детали из противотуманки и поездка в магазин с образцом в руках.

Рекомендуем: Как устроен датчик уровня топлива автомобиля? 11 возможных причин неисправности и его ремонт

Классический галоген

В противотуманках используется обычная галогеновая лампа. Тип цоколя зависит от марки автомобиля, чаще всего это Н7 или Н1.

Выбирая новую деталь, предпочтение стоит отдавать только известным фирмам, которые хорошо зарекомендовали себя на рынке. К таким относятся:

Koito;
Philips;
Osram;
MTF;
Narva.

Лампы галогенового типа имеют желтоватое свечение, потребляют от 35 до 75 Ватт и работают около 2-4 лет.

LED-лампы

Светодиоды отличаются сниженным энергопотреблением и ярким свечением с белым оттенком. Долговечность работы может превышать 10 000 часов, что приравнивается к 5-8 годам использования.

Различия конструкций автомобильных фар, возможности самостоятельной регулировки

У большинства отечественных машин, бюджетных иномарок головной свет по дорожному полотну распределяется равномерно, такое освещение называют симметричным.

Для водителя на темной, прямой дороге правильно настроенный свет выглядит как два одинаковых, равномерно освещенных световых пятна, начинающиеся в метре от переднего бампера (для ближнего света) или арочный «световой туннель» при дальнем свете. Для правильной настройки ближнего света характерна резкая граница между световым конусом и тенью.

Не затрагивая дорогих автомобилей с адаптивным (поворотным) головным светом, осветительные системы многих европейских марок построены по принципу ассиметричного освещения.

Для асимметричного освещения используются специально сконструированные рефлекторы, линзованные стекла. В некоторых моделях для искривления ближнего светового потока вправо используют вырезы в экране лампы, разделенные фары ближнего и дальнего света.

Выявить неправильный световой поток водитель может самостоятельно, осветив темную вертикальную поверхность с разных расстояний. Световой конус, направленный влево, требует немедленной регулировки. Равномерно поднятый или опущенный свет для встречных машин менее опасен, но плохо освещает дорогу водителю.

Как подключить противотуманки

Проще всего подключать противотуманные огни, если автомобиль оснащен штатной проводкой. При ее отсутствии придется вручную прокладывать токопроводящие элементы. Вариантов два – через реле и через кнопку.

Через реле

Чтобы установить ПТФ через реле, понадобятся следующие инструменты:

клеммник;
кусачки;
ножик;
плоскогубцы.

Параллельно надо взять гофру, термоусадку, изоленту и клеммы. Последовательность подключения следующая.

Найдите свободное место под установку реле. Закрепите его там, где можно получить свободный доступ для ремонта или замены.
Выделите место для установки кнопки.
Отмеряйте длину проводов питания. Ее должно быть достаточно для свободной прокладки без натяжки.
Установите 10-амперный предохранитель и от 30-го контакта протяните готовый провод к плюсовой клемме аккумулятор.
От 85-го контакта выведите провод для кнопки включения.
Соедините реле с массой, используя 86-й контакт.
Установите противотуманки на бампере.
Подайте минусовый провод с кузова и плюсовой – с 87-го контакта.
Проверьте работу освещения.

Через кнопку

Кнопка должна получать напряжение с любого 12-вольтного провода. Как правило, питание берется с плюса габаритных огней. Может подойти проводка системы зажигания.

Подключить сами фары просто. По проводу красного цвета подается плюсовое напряжение, черного – проходит масса, прикрученная к кузову.

Важно!

Перед тем как подсоединить проводку к кнопке, выберите для последней удобное место на торпеде, к которому не придется сильно тянуться рукой.

Второй вариант установки

Куда проще будет владельцам авто, у которых в бампере уже предусмотрено место для крепления противотуманных фар. Тогда никаких предохранителей покупать не нужно. Все, что требуется — это пара новых противотуманок и до 100 сантиметров провода (про запас).

Смотреть галерею

ПТФ для иномарок чаще всего имеют два провода, окрашенных в черный и красный цвет. Последний соединяется с «плюсом», а первый – с «минусом». Хотя на некоторых экземплярах (как, например, на противотуманках для «Дэу Нексия» азиатского производства) непринципиально, какой цвет к чему подключать. Красный вполне может выполнять функцию «плюса» и «минуса». Кстати, если в бампере вы не обнаружили проводов для соединения оптики, не беда – можно попробовать подключить их напрямую к аккумулятору. Причем необязательно тянуть «плюс» и «минус» от каждой лампы по отдельности. Порядок монтажа может быть следующий – к клеммам аккумулятора (точнее, под них) устанавливаются два провода (как мы уже сказали, черный и красный), которые идут сначала на левую фару со стороны водителя, а затем на правую. Если провода короткие, берем более длинные, зачищаем их контакты на концах и соединяем. Придется для этого запастись изолентой. Цвет длинного провода, который будет соединяться с ПТФ и АКБ, не принципиален. Главное, чтобы вы не запутались в полярности. Также следует быть бдительным и перед установкой отключить питание от аккумулятора. В противном случае малейшее соприкосновение провода с кузовом может повлечь короткое замыкание.

Такой алгоритм установки ПТФ подходит не только для иномарок, но и для всех отечественных автомобилей, на которых производителем предусмотрено место крепления оптики. К примеру, на машинах ВАЗ 2110 и 2114 подключение противотуманок таким способом занимает не более 20-40 минут времени (и это при том, что автолюбитель не имеет опыта установки такой техники на транспортное средство).

Смотреть галерею

Тонкости установки пластиковых труб своими руками

Есть несколько нюансов, которые стоит соблюдать для того, чтобы система в дальнейшем работала правильно:

Нарезка труб должна сопровождаться зачисткой их краев от заусениц. Чтобы работу было проще выполнить, стоит взять пилу с небольшими зубцами и широким лезвием: разрез получится сделать под прямым углом, а количество задир будет минимальным.
Перед тем, как собрать канализационные трубы, стоит выполнять предварительную сборку, во время которой наносятся контрольные отметки. После этого система разбирается.
При прокладке трубопровода в стене чаще всего используются металлические трубы, которые соединяются с сантехническими приборами посредством пластиковых отрезков труб. Для соединения разных видов труб применяются муфты, не имеющие раструбов.
При высверливании отверстия для трубы стойка может ослабнуть. Устранить проблему можно при помощи специальных накладок, которые возвращают стойкам изначальную прочность.

Чем регламентируется установка ламп в фарах

Установка любых ламп в фары автомобиля регламентируется ПДД. В приложении к «Основным положениям по допуску транспортных средств к эксплуатации» приведен перечень неисправностей, запрещающий использование авто.

Тем, кто намеревается установить или изменить осветительное оборудование своего автомобиля, необходимо внимательно изучить третий пункт данного перечня о внешних осветительных приборах. Если доработки фар с использованием светодиодных ламп будут соответствовать данным требованиям, то и проблем с автоинспекцией не возникнет.

Разрешена ли установка светодиодных фар

В первую очередь правила предусматривают соблюдение безопасности на дороге, а неправильно установленное освещение в автомобиле может ослепить встречного водителя и привести к аварийной ситуации.

В двух случаях установка диодных лампочек в фары является полностью законным действием:

автомобиль изначально укомплектован светодиодами на заводе;
в линейке данной модели есть комплектации со светодиодными фарами.

В первом случае установка ламп не вызывает никаких сложностей. Простая замена перегоревшей лампочки на точно такую же решает проблему.

Во втором случае необходимо полностью поменять фару, купив запчасть от более дорогой комплектации данного авто. Подобная замена не вызовет вопросов у инспекторов ДПС и не послужит источником опасной ситуации на дороге, поскольку она не попадает под категорию внесения изменений в конструкцию машины.

Самостоятельно нельзя устанавливать светодиодные лампы в фары головного света, если конструкцией автомобиля это не предусмотрено. Такое изменение является административным правонарушением и влечет за собой наказание.

Почему нельзя ставить светодиоды

Все началось с ксенона. Первые автомобили с газоразрядными фарами появились еще в начале 90-х. У ксенона есть ряд преимуществ:

свет более яркий;
луч не отражается в каплях дождя и не превращается в «световую стену»;
ксенон долговечнее галогенных ламп примерно в 8 раз;
газоразрядные лампы более экономичные.

Из-за этого со временем ксеноновые лампы стали атрибутом дорогих, элитных автомобилей. В свою очередь, автомобилисты стали кустарно устанавливать газовые лампы на свои машины, даже если в транспортном средстве это не было предусмотрено.

Оказалось, что при несоблюдении правил сборки ксеноновых фар их свет не фокусируется на дороге, а рассеивается, ослепляя пешеходов и других водителей. На фоне участившихся ДТП ГИБДД выпустила отдельный регламент по ксенону и начала активно лишать прав автомобилистов с нестандартными фарами, ссылаясь на ч. 3 ст. 12.5 КоАП.

Переоборудование прекратилось лишь на время, но вскоре на рынке появился светодиодный аналог ксенона. И стандартные галогенные лампы начали вновь активно заменять.

Водители стали интересоваться, можно ли ставить светодиодные лампы в противотуманные фары по закону. Ведь регламента, регулирующего их использование, нет. Но проблема с несоблюдением правил фокусировки света осталась, поэтому сотрудники ГИБДД продолжают наказывать водителей.

Интересно! Что будет, если не будешь платить кредит

Регулировка фар дальнего и ближнего света

На отрегулированные фары в правилах существует ГОСТ. То есть если фары отрегулированы неверно, сотрудник ГИБДД вообще-то вправе запретить вам дальнейшее использование автомобиля до исправления неисправностей. Так что это может стать серьезной проблемой.

Габаритные огни редко дают яркий свет, который будет четко отражаться от стены даже в темное время суток, поэтому регулировку фар производят по ближнему свету. Для того, чтобы проверить дальний, отдельно регулировать фары не придется — блоки света совмещены.

Если уровень фар при проверке вас не устроил, откройте капот и найдите регулировочные винты. Как правило, они расположены на задней части фары. Если при беглом взгляде винты вы не нашли, обратитесь к инструкции и строению модели своего авто.

Самостоятельная регулировка

Чтобы отрегулировать самостоятельно свет, не нужно иметь специального оборудования. Для проведения работ потребуется:

подручные инструменты,
заранее обслуженный и подготовленный автомобиль,
схема для регулировки.

Необходимое оборудование и оснащение

Для выполнения настройки понадобятся инструменты:

рулетка,
маркер,
строительный уровень,
отвертка или шестигранник в зависимости от модели автомобиля,
чистая тряпка.

Прибор для настройки фар стоит дорого, найти его можно в специализированных мастерских. Самостоятельная корректировка ничем не отличается от профессиональной, но занимает немного больше времени. Для проведения настройки следует выбирать теплый вечер без ветра и осадков.

С помощью настройки можно как улучшить свет фар, так и ухудшить. Негативные последствия возникают только в случае несоблюдения указаний и неправильном построении схемы.

Подготовка автомобиля

Для регулировки света нужно подготовить машину. Для этого нужно выполнить шаги:

Накачать шины в соответствии с указаниями на табличке, расположенной на стойке водительского дверного проема.
Очистить багажное отделение.
Заправить полный бак топлива.
Отмыть кузов на мойке.
Установить машину на ровную площадку перед стеной, воротами гаража на расстоянии в 5 метров.
Покачать кузов для расслабления пружин и амортизаторов.
Открыть капот и протереть тканью оптику.
Выставить корректор в нулевое положение.

Нанесение разметки

Схема регулировки поможет выставить верный угол и проверить область светотеневой полосы. Отметки делаются с помощью маркера и подходят для подстройки света рефлекторных и линзованных фар.

Особенности установки

В 90% случаев противотуманные фары устанавливают неподалеку от обычных фар, в передней части автомобиля. Установка фар сзади, во-первых, малофункциональна, а во-вторых, требует дополнительных финансовых затрат. Большая часть иномарок 2005 года выпуска и позднее имеет специально адаптированный разъем именно спереди, в то время как для установки противотуманных агрегатов в задней части авто потребуется приобрести необходимую консоль.

Самый быстрый вариант, как установить противотуманные фары на автомобиль – прикрепить их в специальный разъем – отделение на бампере, спроектированное исключительно для этой возможности. Если подобрать оригинальные модели фар, изготовленные на заводе фирмы-производителя транспортного средства, установка противотуманных фар займет всего 15 минут.

При отсутствии соответствующего разъема на бампере требуется приобрести дополнительные крепления. В частности, необязательно устанавливать фары исключительно снизу: световые элементы могут располагаться в верхней части машины, что никак не повлияет на их прямые функции и не запрещено законом.

В штатный проем

Как правильно установить противотуманные фары в штатный проем:

Поднять автомобиль на 15-20 см с помощью подъемного механизма.

Отпустить (снять) защиту на бампере.

Снять защитные фиксаторы на бамперных заглушках.

Поместить фару в соответствии с направляющими линиями, скрепить саморезами.

Подключить электропроводку.

Если фары оригинальные, то процесс занимает не более 15 минут. При использовании неподходящих креплений или фар, например, китайских аналогов, потребуется больше времени, чтобы обеспечить совместимость деталей.

С помощью консоли (кронштейна)

Кронштейн (или консоль) представляет собой элементы для установки различных деталей на горизонтальной поверхности. Например, противотуманной фары на бампере автомобиля или верхней части кузова.

Обычно кронштейн используется на авто, у которых нет специальной выемки для установки противотуманных фар. Таким образом, дополнительное освещение может устанавливаться не только по бокам (классическая установка, обычно используемая большинством компаний на заводе-изготовителе), но и в центральной части бампера.

Как установить противотуманные фары с помощью дополнительных конструкций:

Прикрепить кронштейны с помощью саморезов или болтов. Обычно на бампере есть множество отверстий, которые могут быть использованы для размещения дополнительных конструкций, в том числе консоли.

Прикрутить противотуманные фары к кронштейну. Для этого лучше использовать болты.

Подключить проводку.

В зависимости от сложности конструкции, установка противотуманных фар с использованием консоли занимает около 20-30 минут. Здесь основную роль играет выбор крепежного элемента: рекомендуется выбирать подходящий по стилю авто материал и цвет консоли. При этом выбранный элемент должен быть довольно крепким: в процессе движения со скоростью 80 км/ч и выше слабо закрепленные кронштейны могут расшатываться, что впоследствии приведет к возможной утере «противотуманки» или повреждению отдельных элементов.

С реконструкцией бампера

Самый кардинальный и наиболее затратный способ установки противотуманных фар связан с заменой бампера. Фактически это полноценный рестайлинг авто, так как замена бампера с одновременной установкой противотуманных фар меняет не только внешний вид машины, но и технические характеристики (улучшает видимость, маневренность и т.д.).

Инструкция – как установить противотуманные фары с демонтажем старого бампера:

Снять старый бампер.

Отмерить расстояние, на котором будет располагаться новое освещение.

Нарисовать макет выемки под противотуманные фары.

Просверлить отверстия и обработать края бампера пилкой. Самые мелкие элементы бампера удаляются с помощью обычного канцелярского ножа (для бумаги).

Просверлить отверстия для крепежных элементов (болтов, саморезов).

Вставить противотуманные фары в специально проделанные выемки. Закрепить их болтами или саморезами.

Установить защитную накладку, которая идет в комплекте с фарами и размещается в верхней части. Не требует новых отверстий.

Настроить фару. Ключ для вкручивания элемента и его подгонки входит в стандартный заводской комплект противотуманных фар.

Настроить электропроводку.

Установить бампер на авто.

Время установки противотуманных фар таким способом обычно составляет около 2 часов. Самый длительный этап связан с созданием отверстий для фар, а также демонтажем-установкой самого бампера на автомобиль. При наличии определенных навыков в ремонте можно установить всю конструкцию за час.
