Роторный двигатель: принцип работы. плюсы и минусы роторного двигателя

Конструкция

Давайте рассмотрим основные части РПД:

корпус двигателя;
ротор;
выходной вал.

Как и любой другой двигатель внутреннего сгорания, двигатель Ванкеля имеет корпус, который включает основную рабочую камеру, в нашем случае – овальной формы.

Форма камеры сгорания (овал) обусловлена применением трехгранного ротора, грани которого при соприкосновении со стенками камеры сгорания овальной формы образуют изолированные закрытые контуры. В этих изолированных контурах и происходят все такты работы РПД:

впуск;
сжатие;
воспламенение;
выпуск.

Следующей составной частью роторного мотора является непосредственно ротор. В РПД ротор выполняет функцию поршней в обычном двигателе. Своей формой ротор похож на треугольник с закругленными наружу краями и вдающимися внутрь гранями. Закругление краев ротора необходимо для лучшего уплотнения камеры сгорания. Выборка внутри грани нужна для увеличения объема камеры сгорания, правильного горения топливно-воздушной смеси и увеличения скорости вращения ротора. Вверху каждой грани и по ее бокам находятся металлические пластины, задача которых состоит в уплотнении камеры сгорания, аналогично поршневым кольцам классического ДВС. Внутри ротора расположены зубцы, вращающие привод, который, в свою очередь, вращает выходной вал.

Классический мотор имеет коленчатый вал, в РПД его функцию выполняет выходной вал. Относительно центра выходного вала расположены выступы-кулачки в форме полукругов. Выступы-кулачки несимметричны по отношению к центру и явно смещены относительно центра оси. На каждый выступ-кулачок выходного вала приходится по своему ротору. Вращательное движение каждого ротора, передаваемое на выступ-кулачок, заставляет выходной вал вращаться вокруг своей оси, что, в свою очередь, создает крутящий момент на выходном валу.

Рабочие такты РПД

Давайте теперь более подробно рассмотрим принцип работы роторного двигателя и рабочие процессы, происходящие внутри него. Как и классический мотор, двигатель Ванкеля имеет те же такты впуска, сжатия, рабочего хода и выпуска.

Начало такта впуска происходит в момент прохода одной из вершин ротора впускного канала корпуса мотора. В этот момент в постепенно расширяющуюся камеру сгорания всасывается топливно-воздушная смесь либо просто воздух, в зависимости от компоновки системы подачи топлива. При дальнейшем вращении ротора к точке, когда вторая вершина проходит впускной канал, начинается такт сжатия топливно-воздушной смеси. Давление смеси вместе с движением ротора постепенно нарастает и достигает своего пика в момент прохождения зоны свечей зажигания. В момент воспламенения начинается такт рабочего хода ротора.

https://youtube.com/watch?v=59Vthe0_4Q0

В связи с особой формой камеры сгорания, вытянутой вдоль стенки корпуса, целесообразно использовать две свечи зажигания. Использование двух свечей позволяет быстро и равномерно произвести поджиг топливно-воздушной смеси, что гарантирует быстрое, плавное и равномерное распространение фронта пламени.

Образовавшееся давление газов поворачивает ротор на эксцентрике вала, что в свою очередь приводит к возникновению крутящего момента на выходном валу. При приближении к выпускному каналу вершины ротора давление в камере сгорания плавно снижается. Вращаясь по инерции, вершина ротора достигает выпускного канала, начинается такт выпуска. Выхлопные газы устремляются в выпускной канал, и как только вершина ротора достигает впускного канала, снова начинается такт впуска.

Система питания и смазка

Роторный мотор не имеет принципиальных отличий от классического ДВС в системах зажигания, топливоподачи и охлаждения. Однако система смазки имеет свои особенности. Для смазывания движущихся частей масло подается прямо в камеру сгорания через специальное отверстие, поэтому сгорает вместе с топливно-воздушной смесью как в двухтактном двигателе. Как и любая техническая конструкция, роторный мотор обладает своими преимуществами и недостатками.

https://youtube.com/watch?v=7yLPRcFW3rY

Машины на РПД

Автомобили с таким типом двигателя используются по сей день.

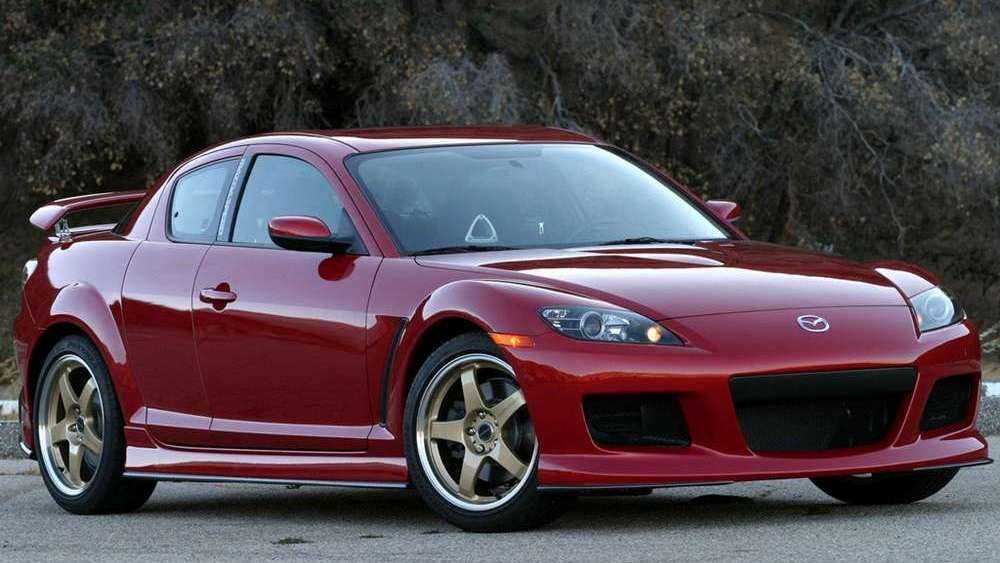

Mazda RX 8

В Мазде не просто слепо верили в перспективу такого двигателя, они его постоянно совершенствовали. И делали это довольно успешно, им удалось добиться, чтобы двигатель объемом всего 1,3 литра выдавал мощность на 215 лошадиных сил. С таким же объемом был еще более мощный вариант — на 231 лошадку. Но продажи таких автомобилей начали падать, поэтому в конце 2011 года производить RX-8 перестали.

Ваз 2109-90

На момент создания возможности этого авто на роторном двигателе впечатляли. Его устанавливали на полицейские экипажи, чтобы они были быстрыми и мощными. Показатель мощности — 140 лошадиных сил, разгон до сотни километров в час составлял 8 секунд, максимальная скорость — две сотни километров в час. Такие машины не стали популярными, они обходились дорого и не были достаточно надежными. Их использование было выгодным только в виду высокий скоростных характеристик, они обгоняли любой советский автомобиль и многие иномарки.

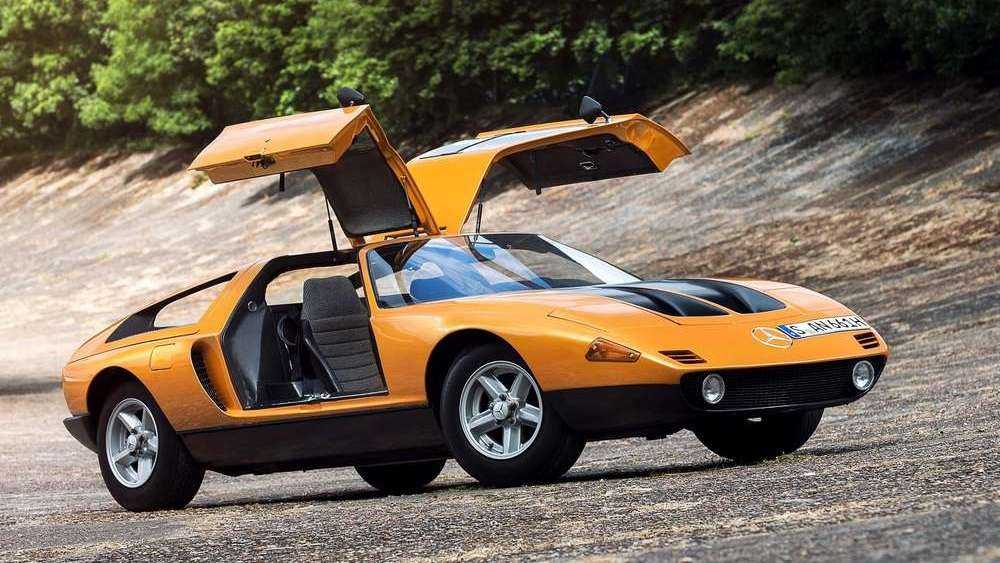

Mercedes C111

Его презентовали в 1970 году, в него установлен роторный двигатель на три секции объемом 1,8 литра. Мощность — 280 лошадиных сил. Максимальная скорость — 275 километров в час, причем до первой сотни разгоняется за пять секунд.

Ваз 21019 Аркан

Если бегло глянуть на эту машину, то можно перепутать его с ВАЗом 21011. Если судить по тому, что внутри, то это скорее ВАЗ-411. Это роторный мотор из двух секций, благодаря которому авто может развивать мощность до 120 лошадок. Разогнаться он может до 160 километров в час, это в теории, на практики удавалось разогнать и до более высоких скоростей. В советские времена это был один из самых скоростных автомобилей, ни одна другая отечественная машина не могла его обогнать. Превзойти Аркан могли бы, пожалуй, только иностранные авто из спортивного класса, в которых все рассчитано на скорость.

Свой путь

Взвесив все «за» и «против», в Псковском государственном политехническом университете (ППИ) подумали, почему бы не создать новый тип двигателя, соединяющего в себе преимущества роторно-лопастной расширительной машины и принципа внешнего подвода теплоты.

Кстати, работы по созданию роторно-лопастного двигателя ведутся в ППИ уже более 30 лет. За это время создан коллектив из высококвалифицированных научных сотрудников, накоплены значительный опыт и научно-технический материал. Результатом исследований стало создание натурного образца роторно-лопастной расширительной машины на основе рычажно-кулачкового преобразователя движения.

В практическое русло работы вошли в 1998 году, когда в рамках федеральной целевой программы ППИ заключил договор с Миннауки на опытно-конструкторские работы на тему: «Разработка технологии и изготовление опытного образца роторно-лопастного двигателя внутреннего сгорания». Итогом работы стало создание технологии изготовления и макета РЛД внутреннего сгорания.

Исследование данных макетов позволило доказать принцип работы роторно-лопастной машины, отработать конструкцию рычажно-кулачкового механизма, утвердиться в надежности и долговечности работы РЛД и подтвердить достоинства роторно-лопастных машин.

Принцип работы роторно-лопастного двигателя известен уже давно. Этот механизм содержит два ротора с лопастями и цилиндр с впускными и выпускными окнами. В двигателе предусмотрен механизм связи, позволяющий роторам совершать движение друг относительно друга и вращательно-колебательное движение относительно цилиндра, а также устройство, позволяющее суммировать движение роторов и передать равномерное вращение выходному валу.

При этом выяснилось, что коэффициент компактности основного объема роторно-лопастного двигателя (отношение эквивалентного рабочего объема к объему двигателя) достигает 15–20%, в то время как максимальное значение этого показателя для поршневых (V-образных с кривошипно-шатунным механизмом) составляет 1–2%. Столь большое (в несколько раз) преимущество по удельно-массовым показателям открывает перспективы практического применения двигателей данной схемы.

Предложенная конструктивная схема роторно-лопастного двигателя имеет ряд преимуществ по сравнению с шатунно-поршневым двигателем. На основании проведенных ранее исследований, выявления проблем в области создания двигателей с внешним подводом теплоты, требованиям к современным моторам возникла идея объединить роторно-лопастную конструкцию двигателя с принципом внешнего подвода теплоты. Данный синтез явился следствием тщательного анализа современных конструктивных вариантов двигателей с выявлением достоинств и недостатков каждого.

В настоящее время существует три основные проблемы в области создания роторно-лопастных машин. В основе конструкции предложенной расширительной машины и двигателя внутреннего сгорания лежит четырехзвенный механизм преобразования движения, особенность конструкции которого заключается в следущем: механизм состоит из четырехзвенника и кулачка. Четырехзвенник состоит из шарнирно связанных плеч одинаковой длины. К серединам плеч шарнирно прикреплены рычаги лопастей. Механизм обеспечивает основные функциональные требования к преобразователю движения. Закон изменения угла между лопастями синусоидальный. Графики скоростей и ускорений лишены резких скачков, поэтому достигается плавность и безударность работы механизма. В конструкции нет недостатков, связанных с использованием зубчатых колес. В свою очередь простота изготовления определяется отсутствием сложных прецизионных деталей, сферических шарниров и т. п., применением однотипных элементов. К тому же механизм реверсивен, обратим, уравновешен, что расширяет функциональные возможности двигателя, спроектированного на его основе.

Число рабочих тактов при одном обороте выходного вала равно четырем, в то время как для шатунно-поршневого ДВС оно равно двум. Равенство продолжительности рабочих тактов на одном обороте выходного вала обеспечивается симметричной конструкцией механизма преобразования. Степень сжатия рабочего тела зависит от диапазона изменения угла между лопастями. Для данного механизма она ограничивается лишь конструктивными и прочностными параметрами реального механизма.

Устройство роторного двигателя

Система зажигания и система впрыска топлива в роторных двигателях схожа с аналогичными, используемыми в двигателях поршневых, однако строение этих ДВС совершенно различно. Основными конструктивными элементами роторного двигателя являются:

Ротор;
Статор (корпус);
Выходной вал.

Как уже были сказано выше, ротор располагается внутри статора (корпуса) и имеет три выпуклых стороны. Каждая из них, по сути дела, играет роль поршня и имеет углубление, необходимое для того, чтобы повысить скорость вращения. На каждой из сторон ротора имеется по два металлических кольца, которые формируют необходимые для функционирования этого ДВС камеры сгорания.

Важной составляющей ротора является зубчатое колесо, расположенное в его центре и сопрягаемое с закрепленной на корпусе шестерней. Именно благодаря такому сопряжению задается необходимая траектория и направление, по которым ротор вращается в корпусе

Корпус роторного двигателя внутреннего сгорания имеет овальную форму, которая рассчитана и реализована таким образом, чтобы с его внутренними стенками всегда соприкасались все три вершины ротора. Это необходимо для того, чтобы в любой момент времени внутри этого силового агрегата присутствовали три полностью изолированных друг от друга объема газа. Кроме того, в корпусе располагаются порты впуска и выпуска, причем в них нет клапанов: впускной порт соединяется непосредственно с дросселем, а выпускной — непосредственно с выхлопной системой.

Выходной вал роторного двигателя совсем не похож на коленчатый вал поршневого ДВС. На нем эксцентрично, то есть с некоторым смещением относительно центральной оси располагаются специальные выступы. С каждым из них сопряжен отдельный ротор (их, кстати говоря, в роторном двигателе располагается не один, а несколько). При вращении каждый из роторов толкает «свой» кулачок, в результате чего на валу появляется крутящий момент.

Следует заметить, что все роторные двигатели собираются слоями. У наиболее часто используемых двухроторных их пять, а удерживаются все он при помощи болтов, установленных по кругу. Охлаждение роторных двигателей осуществляется с помощью охлаждающей жидкости, которая походит через все части конструкции. Подшипники и уплотнения для выходного вала располагаются в двух крайних слоях. Они же разделяют между собой части корпуса, в которых располагаются сами роторы. Впускные порты располагаются в центральной части, а выпускные — в каждой из крайних частей.

Роторный двигатель ВАЗ

Все знают, что такие моторы в свои годы использовал японский производитель «Мазда». Однако мало кому известен тот факт, что РПД применялся и в Советском Союзе на ВАЗовской «Классике». Разрабатывался такой мотор по приказу министерства для спецслужб. ВАЗ-21079, оснащенный таким двигателем, являлся аналогом известной черной «Волги-догонялки» с восьмицилиндровым мотором.

Разработки роторно-поршневого двигателя для ВАЗ начались еще в середине 70-х. Задача была не из легких – создать роторный мотор, который будет превосходить по всем показателями традиционный поршневой ДВС. Разработкой нового силового агрегата занимались специалисты авиационных предприятий Самары. Начальником сборочно-конструкторского бюро был Борис Сидорович Поспелов.

Разработка силовых агрегатов шла одновременно с изучением роторных моторов зарубежных образцов. Первые экземпляры не отличались высокими эксплуатационными показателями, и в серию они не пошли. Несколько лет спустя были созданы несколько вариантов РПД для классического ВАЗа. Лучшим из них был признан мотор ВАЗ-311. Этот двигатель имел такие же геометрические параметры, как и японский мотор 1ЗВ. Максимальная мощность агрегата составляла 70 лошадиных сил. Несмотря на несовершенность конструкции, руководством было принято решение о выпуске первой промышленной партии РПД, которые устанавливались на служебные автомобили ВАЗ-2101. Однако вскоре обнаружилась масса недоработок: мотор породил волну рекламаций, разразился скандал и численность работников конструкторского бюро существенно сократилась. Из-за частых поломок, первый роторный двигатель ВАЗ-311 был снят с производства.

Но на этом история советского РПД не заканчивалась. В 80-х годах инженерам все же удалось создать роторный мотор, который существенно превосходил характеристики поршневого ДВС. Так, это был роторный двигатель ВАЗ-4132. Агрегат развивал мощность в 120 лошадиных сил. Это дало автомобилю ВАЗ-2105 превосходные динамические характеристики. С этим двигателем машина разгонялась до сотни за 9 секунд. А максимальная скорость «догонялки» составляла 180 километров в час. Среди основных преимуществ стоит отметить высокий крутящий момент двигателя, доступный на всем диапазоне оборотов и высокую литровую мощность, которая была достигнута без какой-либо форсировки.

В 90-х годах на АвтоВАЗе занялись разработкой нового роторного двигателя, который должен был устанавливаться на «девятку». Так, в 1994 м году на свет вышел новый силовой агрегат ВАЗ-415. Мотор имел рабочий объем в 1300 кубических сантиметров и две камеры сгорания. степень сжатия каждой составляла 9,4. Данная силовая установка способна раскручиваться до десяти тысяч оборотов. При этом мотор отличался небольшим расходом топлива. В среднем, агрегат потреблял 13-14 литров на сотню в смешанном цикле (это неплохой показатель для старого по сегодняшним меркам роторного ДВС). При этом двигатель отличался малой снаряженной массой. Без навесного оборудования он весил всего 113 килограмм.

Расход масла у двигателя ВАЗ-415 составляет 0,6 процента от удельного расхода топлива. Ресурс ДВС до капитального ремонта – 125 тысяч километров. Мотор, установленный на «девятку», показывал неплохие динамические характеристики. Так, разгон до сотни занимал всего девять секунд. А максимальная скорость – 190 километров в час. Также были экспериментальные образцы ВАЗ-2108 с роторным мотором. Благодаря меньшему весу, роторная «восьмерка» разгонялась до сотни всего за восемь секунд. А максимальная скорость в ходе испытаний составила 200 километров в час. Однако в серию эти моторы так и не поступили. На вторичном рынке и на разборках найти их тоже нельзя.

Одни головоломки

Получается, что за счет отличного наполнения РПД оказывается все-таки сопоставим по литровой мощности с поршневым мотором, одновременно сильно уступая ему в экономичности. Тем не менее в равенство литровой мощности поначалу трудно поверить. Какой поршневой агрегат сравнится c ротором Mazda RX-8, выдающим 230 л.с. с двух секций общим объемом 1,3 л.? Это же 176 «лошадей» с литра!

Так-то оно так, но нужно помнить, что за один оборот вала роторный двигатель отрабатывает весь рабочий объем, а поршневой – только половину, причем и тот и другой способны выдать за этот оборот полную мощность. Таким образом, при сравнении удельной мощности объем поршневого двигателя справедливо делить на два. Возьмем, например, Nissan 350Z – одного из конкурентов RX-8. Его 300-сильный V6 имеет объем 3,5 л, то есть 1,75 л на одном обороте и 171 «лошадку» с литра. Практически как у RX-8! При этом, несмотря на 30-процентное преимущество в мощности и чуть более тяжелый кузов, он расходует столько же топлива в смешанном цикле, сколько и RX-8.

Пытаясь как-то снизить расход топлива в роторе, инженеры пробовали применить непосредственный впрыск, но неудачная форма камеры сгорания мешала организовать вихревое смесеобразование, лишая возможности работы на обедненной смеси. Задумывались и о дизельном топливе, но успеха это направление тоже не принесло: слишком велики нагрузки на ротор, да и уплотнение рабочих камер организовать труднее, ведь степень сжатия должна быть почти в два раза больше.

А уплотнения и без того, отдельная головная боль. Если в поршневом двигателе кольца всегда находятся под одним и тем же углом к поверхности трения, то в роторном рабочий угол радиальных пластин постоянно меняется. Меняется и усилие их прижима к поверхности корпуса – оно определяется центробежной силой, а потому сильно зависит от оборотов. А как организовать их смазку? Только впрыскиванием масла в рабочую камеру подобно двухтактным поршневым моторам. Но это влечет значительный расход масла на угар (около 1 л на 1000 км) и повышает риск закоксовывания уплотнений. Достаточно сказать, что именно из-за того, что оказалось невозможно хорошо герметизировать рабочие камеры, было отброшено множество других более замысловатых роторных конструкций, обладавших рядом преимуществ. В привычном же нам РПД задачу удалось до некоторой степени решить, хотя уплотнения все же остаются слабым местом мотора.

Автора!

Создателем известного нам РПД принято считать Феликса Ванкеля, однако сам он предлагал несколько иную конструкцию: в его двигателе ротор и корпус вращались вокруг неподвижного вала. Такая схема упрощала работу уплотнительных соединений камер сгорания и не требовала противовесов для уравновешивания, хотя при этом возникали огромные проблемы с подводом впускных и выпускных каналов, а также с передачей напряжения на вращающие свечи. Поэтому в серию пошел РПД, предложенный Вальтером Фройде, в то время как Ванкель сосредоточился на исследованиях механических уплотнений.

Проблемы доставляет и очень неравномерный нагрев корпуса. Это в поршневом двигателе вспышки чередуются по цилиндрам, а после рабочего хода камера охлаждается на такте впуска. В роторном же вспышки происходят только в одной части двигателя, причем происходят постоянно, в то время как противоположная часть непрерывно охлаждается всасываемым воздухом. Такой перепад температур деформирует картер двигателя, заставляя еще на этапе проектирования учитывать это отклонение формы в процессе прогрева. Разумеется, все это не способствует лучшей работе уплотнительных соединений и долговечности материалов. В итоге преимущества конструктивной простоты РПД нивелируются его малым ресурсом – пробег до капремонта редко превышает 100 тыс. км.

Окончательным же приговором роторным двигателям стала экология. Низкая экономичность означает большие выбросы CO2, а неоптимальный процесс сгорания повышает уровни токсичных соединений, к которым подмешиваются еще и продукты горения масла. И все это на фоне повального стремления к экологической чистоте, на что автопроизводители расходуют огромные средства. В результате даже Mazda, потратившая немало усилий на раскрутку роторной идеологии, была вынуждена от нее отказаться.

Конец истории? Видимо, да. Но окончательно прощаться с роторными моторами все же рано: пускай им уже и не занять основное место под капотом, они вполне могут быть востребованы в качестве резервного генератора для подзарядки батарей электромобиля. Впрочем, все ДВС со временем ожидает та же участь.

Конструкция

Чтобы понять принцип работы, следует разобраться, какова конструкция роторного двигателя. Итак, вместо поршней энергия сгорания топлива у такого силового агрегата воспринимается ротором. Ротор имеет вид равностороннего треугольника. Каждая сторона этого треугольника и играет роль поршня.

Ротор

Чтобы обеспечить процесс горения, ротор помещается в закрытое пространство, состоящее из трех элементов – двух боковых корпусов, и одного центрального, называющегося статором. Пространство, в котором производится процесс горения, сделано в статоре, боковые корпуса обеспечивают только герметичность этого пространства.

Внутри статора сделан цилиндр, в котором и размещается ротор. Чтобы внутри этого цилиндра происходили все необходимые процессы, выполнен он в виде овала, с немного прижатыми боками.

Сам статор с одной стороны имеет окна для впуска топливовоздушной смеси или воздуха, и выпуска отработанных газов. Противоположно им сделано отверстие под свечи зажигания.

Устройство двигателя

Особенностью движения ротора в цилиндре статора является то, что его вершины постоянно контактируют с поверхностью цилиндра, его движение сделано по эксцентриковому типу. Он не только вращается вокруг своей оси, но еще и смещается относительно нее.

Для этого в роторе сделано большое отверстие, с одной стороны этого отверстия имеется зубчатый сектор. С другой стороны в ротор вставлен вал с эксцентриком.

Чтобы обеспечить вращение в боковой корпус установлена неподвижная шестерня, входящая в зацепление с зубчатым сектором ротора, она является опорной точкой для него. При своем эксцентриковом движении он опирается на неподвижную шестерню, а зацепление обеспечивает ему вращательное движение. Вращаясь, он обеспечивает и вращение вала с эксцентриком, на который он одет.

Недостатки

Процесс сгорания недостаточно эффективный, за счет чего вырастает расход топлива и ухудшаются показатели норм токсичности. Частично проблема решается наличием второй свечи, которая дожигает рабочую смесь.
Высокий расход масла. Недостаток обоснован тем, что двигатели Ванкеля имеют чрезмерное смазывание, а в определенных местах, иногда, масло может сгорать. В зонах сгорания есть избыток масла, приводящий к появлению углерода. С данной проблемой пробовали бороться путем установки “тепловых” трубок, улучшающих теплообмен и выравнивающих температуру масла во всем моторе.
Сложность при ремонте. Далеко не все специалисты готовы профессионально взяться за ремонт двигателя Ванкеля. Конструктивно агрегат не сложнее классического мотора, однако существует масса нюансов, несоблюдение которых приведет к скорому выходу из строя двигателя. Сюда же добавим высокую стоимость ремонта.
Низкий ресурс. Для владельцев Mazda RX-8 пробег 80 000 км обозначает то, что пора делать капитальный ремонт. К сожалению, за такие компактность и высокий КПД необходимо платить дорогим и комплексным ремонтом раз в 80-100 тысяч километров.

Достоинствами роторно-поршневого двигателя

Обладая малым весом и габаритами, роторный мотор имеет больше возможностей для достижения правильной развески и улучшения управляемости, а так же делает автомобиль более просторным в салоне;
более высокая удельная мощность по сравнению с классическими моторами;
более ровная и широкая полка крутящего момента;
отсутствие кривошипно-шатунного механизма, клапанов, пружин, газораспределительного механизма, а вместе с ним и распредвалов, ремня грм или цепи;
хорошая сбалансированность и плавность работы РПД, которую можно сравнить с работой рядной «шестерки»;
меньшая склонность к детонации;
отсутствие кривошипно-шатунного механизма, а вследствие этого отсутствие необходимости преобразования возвратно-поступательного движения поршней во вращение коленчатого вала, делает РПД более оборотистым нежели обычный мотор;

Недостатки

Необходимость применения эксцентрикового механизма для соединения ротора и вала увеличивает давление между трущимися деталями, что вместе с высокой температурой повышает износ двигателя. Именно поэтому выдвигаются повышенные требованию к качеству масла и периодичности его смены;
быстрый износ уплотнителей ротора вследствие малой площади пятна контакта и высокому перепаду давлений. Таким образом, роторный мотор быстро теряет свой КПД, экологические показатели ухудшаются;
линзовидная форма камеры сгорания гораздо хуже отдает тепло, нежели сферическая камера сгорания, что обуславливает склонность к перегреву;
низкие показатели экономичности на малых и средних оборотах, по сравнению с обычным двигателем внутреннего сгорания;
роторный мотор имеет очень высокие требования к обработке деталей и квалификации персонала при производстве данного типа двигателя;
необходимость добавления масла во время рабочих тактов РПД обуславливает плохие экологические характеристики;

https://youtube.com/watch?v=n8YRYOoRLO8

Современные реалии

В настоящее время наибольших успехов в производстве роторных двигателей добились инженеры корпорации Mazda. Последняя генерация их двигателя Ванкеля, под названием «Renesis», совершила настоящий прорыв. Им удалось не только решить главные проблемы данного типа ДВС, такие как повышенный расход топлива и токсичность, но и снизить потребление масла на 50%, тем самым доведя экологические показатели до норм Euro 4. Новое поколение РПД Mazda могут использовать в качестве топлива как бензин, так и водород, что делает этот мотор интересными и перспективными для использования в будущем.

Принцип работы

Теперь о самом принципе работы. Выполнение определенной работы поршня внутри цилиндров называется тактами. Классический поршневой двигатель имеет четыре такта:

впуск — в цилиндр подается горючая смесь;
сжатие — увеличение давления в цилиндре за счет уменьшения объема;
рабочий ход — энергия, выделенная при сгорании смеси, преобразовывается во вращение вала;
выпуск — из цилиндра выводятся отработанные газы;

Данные такты имеют все двигатели внутреннего сгорания, и сопровождаются они определенным движением поршня.

Однако они выполняются по-разному. Существуют двухтактные поршневые двигатели, в которых такты совмещены, но такие моторы чаще применяются на мотоциклах и другой бензиновой технике, хотя раньше создавались и дизельные двухтактные моторы. В них одно движение поршня включает два такта. При движении поршня вверх – впуск и сжатие, а при движении вниз – рабочий ход и выпуск. Все это обеспечивается наличием впускных и выпускных окон.

Классические автомобильные поршневые двигатели обычно являются 4-тактными, где каждый такт отделен. Но для этого в двигатель включен механизм газораспределения, который значительно усложняет конструкцию.

Что касается роторного двигателя, то отсутствие поршня как такового позволило несколько совместить конструктивные особенности 2-тактных и 4-тактных моторов.

Принцип работы

Поскольку цилиндр роторного двигателя имеет впускные и выпускные окна, то надобность в газораспределительном механизме отпала, при этом сам процесс работы сохранил все четыре такта по отдельности.

Теперь рассмотрим, как все это происходит внутри статора. Углы ротора постоянно контактируют с цилиндром статора, обеспечивая герметичное пространство между сторонами ротора.

Овальная форма цилиндра статора обеспечивает изменение пространства между стенкой цилиндра и двумя близлежащими вершинами ротора.

Далее рассмотрим действие внутри цилиндра только с одной стороны ротора. Итак, при вращении ротора, одна из его вершин, проходя сужение овала цилиндра, открывает впускное окно и в полость между стороной треугольника ротора и стенкой цилиндра начинает поступать горючая смесь или воздух. При этом движение продолжается, эта вершина достигает и проходит высокую часть овала и дальше идет на сужение. Возможность постоянного контакта вершины ротора обеспечивается его эксцентриковым движением.

Впуск воздуха производится до тех пор, пока вторая вершина ротора не перекроет впускное окно. В это время первая вершина уже прошла высоту овала цилиндра и пошла на его сужение, при этом пространство между цилиндром и стороной ротора начинает значительно сокращаться в объеме – происходит такт сжатия.

В момент, когда сторона ротора проходит максимальное сужение, в пространство между стороной ротора и стенкой цилиндра подается искра, которая воспламеняет горючую смесь, сжатую между зауженной стенкой цилиндра и стороной ротора.

Особенностью роторного двигателя является то, что воспламенение производится не перед прохождением стороны так называемой «мертвой точки», как это делается в поршневом двигателе, а после ее прохождения. Делается это для того, чтобы энергия, выделенная при сгорании, воздействовала на ту часть стороны ротора, которая уже прошла ВМТ (верхняя мёртвая точка). Этим обеспечивается вращение ротора в нужную сторону.

После прохождения свечи, первая вершина ротора начинает открывать выпускное окно, и постепенно, пока вторая вершина не перекроет выпускное окно – производится отвод газов.

Такты двигателя

Следует отметить, что был описан весь процесс, сделанный только одной стороной ротора, все стороны проделывают процесс один за другим. То есть, за одно вращение ротора производится одновременно три цикла – пока в полость между одной стороной ротора и цилиндра запускается воздух или горючая смесь, в это время вторая сторона ротора проходит ВМТ, а третья – выпускает отработанные газы.

Теперь о вращении вала, на эксцентрик которого надет ротор. За счет этого эксцентрика полный оборот вала производится меньше чем за один оборот ротора. То есть, за один полный цикл вал сделает три оборота, при этом отдавая полезное действие дальше. В поршневом двигателе один цикл происходит за два оборота коленчатого вала и только один полуоборот при этом является полезным. Этим обеспечивается высокий выход КПД.

Если сравнить роторный двигатель с поршневым, то выход мощности с одной секции, которая состоит из одного ротора и статора, равна мощности 3-цилиндрового двигателя.

А если учитывать, что Mazda устанавливала на свои авто двухсекционные роторные моторы, то по мощности они не уступают 6-цилиндровым поршневым моторам.

История Ванкеля

Жизнь Феликса Генриха Ванкеля не была простой, рано оставшись сиротой (отец будущего изобретателя погиб в первой мировой войне), Феликс не мог собрать средства для обучения в университете, а рабочую специальность не позволяла получить сильная близорукость.

Это побудило Ванкеля на самостоятельное изучение технических дисциплин, благодаря чему в 1924 году ему пришла в голову идея создать роторный двигатель с вращающейся камерой внутреннего сгорания.

После войны она достается в качестве репарации французам, а сам изобретатель попадает в тюрьму, как пособник гитлеровского режима. Лишь в 1951 году, Феликс Генрих Ванкель устраивается на работу в компанию по производству мотоциклов «NSU» и продолжает исследования.

Детали работы

Солнце, электричество, ядерная энергия или любой другой источник тепла может подводить энергию в двигатель Стирлинга. Принцип работы его тела заключается в применении гелия, водорода или воздуха. Идеальный цикл обладает термическим максимально возможным КПД, равным от тридцати до сорока процентов. Но с эффективным регенератором он сможет работать и с более высоким КПД. Регенерацию, нагрев и охлаждение обеспечивают встроенные теплообменники, работающие без масел. Следует отметить, что смазки двигателю нужно очень мало. Среднее давление в цилиндре составляет обычно от 10 до 20 МПа. Поэтому здесь требуется отличная уплотнительная система и возможность попадания масла в рабочие полости.
