Замена радиатора печки ваз 2114 своими руками

Меняем без снятия панели

Но какой бы метод не использовался, сначала придется сливать охлаждающую жидкость из системы. Поэтому заранее придется припасти антифриз в нужном количестве.

Первым разберем метод замены без снятия панели. Как уже упоминалось, для этого придется в некоторых местах делать разрезы.

Для выполнения работ потребуется:

  • Набор отверток разной длины;
  • Полотно ножовки по металлу;
  • Плоская емкость для слива остатков ОЖ с радиатора;
  • Ветоши.

Подготовив все и слив ОЖ с системы охлаждения, можно приступать к работам:

  1. Демонтируем из панели вещевой бокс (бардачок), для чего необходимо выкрутить 6 винтов его крепления;
  2. Снимаем боковые накладки на центральной консоли;
  3. Полотном по металлу делаем необходимые разрезы: Первый разрез – вертикальный , делаем на внутренней стенке панели возле центральной консоли (за металлической планкой бардачка). Причем здесь придется делать два разреза.
    Второй разрез – горизонтальный , проходит в верхней части по задней стенке проема под бардачок.

    Третий – тоже вертикальный , но не сквозной. Делается он справа на задней стенке нижней вещевой полки панели;

  4. После всех разрезов часть панели вместе со стенкой можно отогнуть вниз, что обеспечит доступ к радиатору. Отгибаем эту часть и фиксируем;
  5. Откручиваем ближний кронштейн крепления троса управления заслонкой системы обогрева и отводим трос в сторону;
  6. Послабляем хомуты патрубков подачи ОЖ на радиатор. При этом следует под места соединения подставить подготовленную емкость, поскольку из теплообменника будет вытекать жидкость. Снимаем патрубки;
  7. Откручиваем три винта крепления радиатора, извлекаем его и сразу же осматриваем.

После проводим замену теплообменника, фиксируем его в посадочном месте, подсоединяем к нему патрубки и зажимаем хомутами. Чтобы патрубки насаживались легко, смажьте их мылом.

На этом этапе работ следует заполнить систему охлаждения жидкостью и прогнать ее для удаления воздушных пробок.

Далее остается удостовериться, что места соединения патрубков с радиатором не подтекают, а заслонка и краник подключены без ошибок.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Выбор марки масла для Лады Веста 1,6 л

После этого остается вернуть на место отрезанную часть панели и зафиксировать. Для этого можно воспользоваться саморезами и пластинками.

Главное, провести фиксацию в нескольких местах, чтобы в дальнейшем отрезанная часть не дребезжала при движении. Воспользуйтесь герметиком или силиконом.

Этот метод удобен тем, что при повторной замене радиатора (что вполне возможно), все работы провести будет очень просто – всего-то нужно снять вещевой бокс и отвернуть несколько саморезов.

К тому же, все разрезы делаются в таких местах, что после сборки панели и установки бардачка их заметно не будет.

Как снять печку на ваз 2114

Печка – незаменимый элемент для любого автомобиля, делающий его эксплуатацию зимой удобной и комфортной. Однако она тоже имеет свойство отказывать, и тогда ее необходимо срочно ремонтировать. Обогреватель включает в себя несколько элементов, каждый из которых может выйти из строя. Но для того чтобы заменить моторчик, радиатор, резистор, устройство сначала необходимо демонтировать. Сегодня поговорим о том, как своими руками снять печку на ВАЗ-2114 и зачем это может понадобиться.

Основные проблемы с обогревом

  1. Проблемы с термостатом. Их легко диагностировать по побочному эффекту – скорости прогрева или перегрева двигателя. Если термостат заклинит в открытом положении, тогда охлаждающая жидкость будет уходить на большой круг, из-за чего мотор станет греться дольше. И получается ситуация, при которой двигатель работает нормально, вроде полноценно снабжается топливом от инжектора, а греется ужасно долго. Если термостат заклинит в закрытом положении, возникнет обратный эффект (печка также работать не будет).
  2. Завоздушивание. Вы залили новую незамерзающую жидкость и заметили, что отопления в авто нет? Возможно, образовалась пробка. Диагностировать неисправность несложно: нужно лишь завести двигатель, дать авто прогреться, дождаться включения вентилятора и потрогать патрубки, подключенные к штуцерам крана. Если на одном из них температура на ощупь будет отличаться – проблему можно считать обнаруженной.
  3. Засор радиатора. Особенно часто эта проблема встречается после несвоевременной замены антифриза. Чем дольше старая жидкость находится в системе – тем сильнее она будет откладываться на стенках.

О том, как это сделать, мы далее и поговорим, а также расскажем об основных нюансах, которые нужно учесть, снимая прибор.

Как заменить радиатор печки на ваз 2114

  1. Демонтаж передней панели. Опытные автолюбители знают, как сложно это сделать, не повредив при этом корпуса. ВАЗ устанавливает на свою продукцию ужасно хрупкие крепления, ввиду чего их можно легко сломать. Вряд ли кому-то понравятся переключатели, торчащие среди проводов из-за отсутствия приборной панели. Поэтому будьте очень осторожными.
  2. Слив незамерзающей жидкости. Перед снятием печки нужно убрать из системы весь антифриз, ведь в противном случае он может пролиться в салон при демонтаже.
  3. Отключение магнитолы и электроники. Специалисты рекомендуют пометить отключенные провода соответствующими наклейками, чтобы сэкономить время на поиске соответствий в схеме.
  4. Демонтаж рулевой стойки.

Собственно, печка находится прямо перед вами. Дальше нет совершенно ничего сложного. Теперь вы сможете добраться до любого ее элемента, снять его, разобрать и установить на место. Монтаж осуществляется в обратном порядке. Если какие-то моменты остались непонятны для вас – воспользуйтесь видеоинструкцией на нашем сайте и узнайте наглядно обо всех тонкостях разборки.

Позиции радиаторов в рейтинге

Большое количество моделей радиаторов, предлагаемых производителем, позволило расположить их в соответствии с рейтингом:

ДААЗ (артикул 21080-8101060-00)


ДААЗ (артикул 21080-8101060-00) Модель снабжается оригинальной упаковкой с красным или синим цветом. Имеются завихрители. Сам радиатор имеет мелкий размер сот. Владельцу такой радиатор способен прослужить от 3 до 6 лет. В качестве материала для изготовления используется алюминий.

Радиатор с артикулом 1102-8101.100


Радиатор с артикулом 1102-8101.100 Производителем является ООО «Оренбургский радиатор». Выполняется из меди, с присутствием отличных теплопередающих свойств. Конструкция снабжена мелкими сотами. Такой радиатор будет работать нисколько не хуже, чем «родное» устройство. Срок службы составляет до 10 лет.

Радиатор печки лузар ваз 2114


Радиатор печки лузар ваз 2114 Данная конструкция автомобилистами используется всех чаще. Изготавливается из алюминия, но по характеристикам и качеству не уступает «родному» радиатору из меди. Имеет большое количество положительных отзывов.

AURORA

AURORA Стоит такой радиатор дешевле всех, но при этом имеет также самые низкие характеристики

Радиатор изготавливают из алюминия самого неважного качества. К тому же, обдув осуществляется на достаточно малой площади

Как правило, его используют лишь в крайних случаях.

Аляска


Аляска В конструкции завихрители отсутствуют. Имеет приблизительно одинаковую стоимость с радиатором Лузара. Изготавливается из алюминия.

В любом случае, при покупке следует поинтересоваться наличием сертификата на продукцию.

Снятие радиатора печки на ВАЗ-2114

Конструкция и устройство отопителя ВАЗ-2114 принципиально ничем не отличается от любого аналогичного. Если точно установлено, что течёт (или забит) именно теплообменник, то нужно сменить его. Это можно сделать без снятия приборки или сняв её.

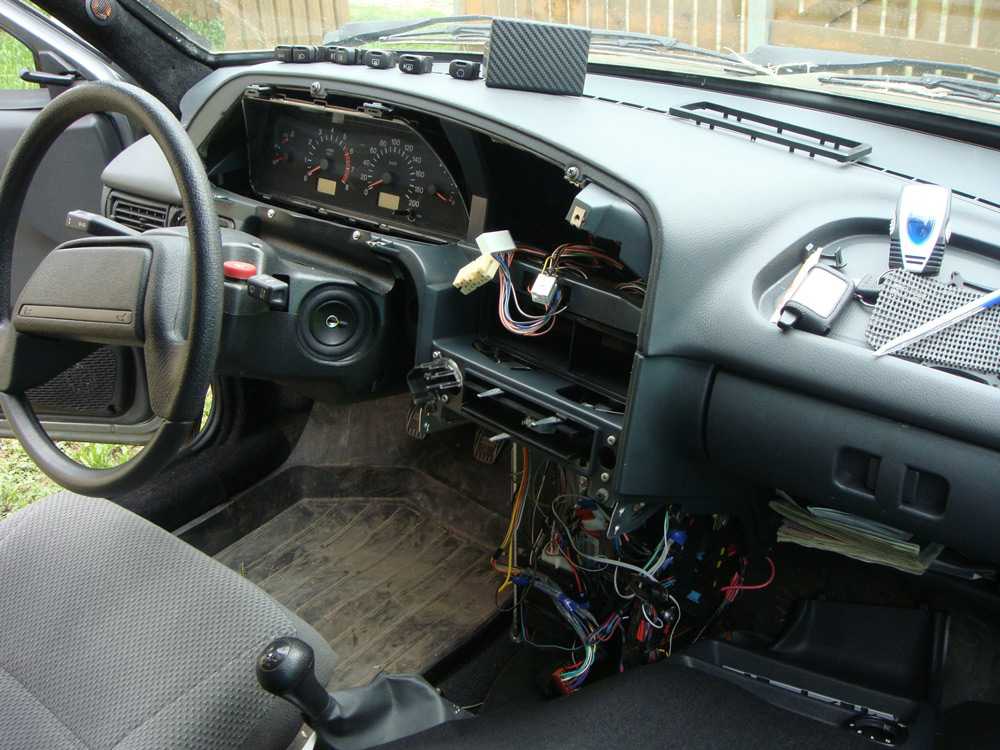

Замена радиатора отопителя без снятия панели приборов

  1. Снимите клеммы с аккумулятора, чтобы не замкнуть проводку.
  2. Слейте охлаждающую жидкость в отдельную тару (эту жидкость можно будет использовать повторно, так что сделайте это как можно аккуратнее).
  3. Открутите винты крепления бардачка и консоли.
  4. Снимите кожух рулевой колонки.
  5. Выкрутите винты, которые держать переднюю торпеду (так чтоб можно было ей свободно двигать).
  6. Снимите тросы управления режимами работы печки, что расположены с водительской и пассажирской стороны.
  7. Отсоедините разъём прикуривателя.
  8. Отсоедините штекеры центральной консоли, предварительно нанеся маркировку (1, 2, 3 и т. д.) для облегчения обратной сборки.
  9. Открутив два шурупа, выньте блок сигнализаторов.

https://youtube.com/watch?v=GcNZ7y50KQ4

  • Снимите с регулировок отопителя и заслонки пластмассовые наконечники.
  • Демонтируйте центральную рамку приборки, после чего разъедините подсветку прикуривателя.
  • Выкрутите крепежи по бокам (по одному саморезу сверху и снизу).
  • Выкрутите болты крепления блока управления двигателя.
  • Открутите болты крепления железного каркаса к днищу (с левой и правой стороны).
  • Обшивку передних кузовных стоек лучше снять, чтоб они не мешали.
  • Выкрутите шуруп между торпедой и рулевой колонкой.
  • Снимите крышку с теплообменника.
  • Выкрутите два самореза ближе к пассажирской двери и тот, что на панели в правом верхнем углу, он возле кнопок закрыт заглушкой.
  • Аккуратно отведите торпеду в сторону сидений, приподнимите немного вверх и зафиксируйте её в таком положении, чтобы беспрепятственно снять теплообменник (оттягивать нужно очень аккуратно, чтобы ничего не сломать).
  • Снимите хомуты и отсоедините резиновые (подставьте под них ёмкость, чтобы не разлить «драгоценную» охлаждающую жидкость).
  • Достаньте теплообменник, отвернув три самореза крепления к корпусу.

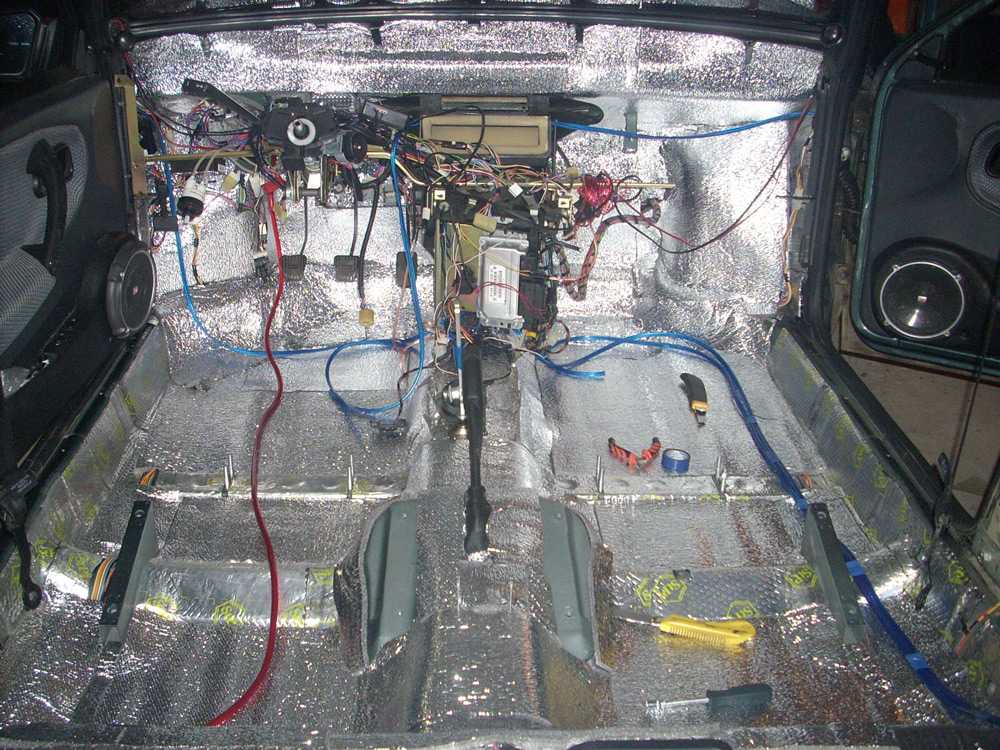

Замена радиатора с полным снятием приборной панели

Такой способ подходит для тех, кто планирует совместно с заменой обогревателя заняться и внешним видом торпеды своего авто (переход на современные приборы, установка светодиодной подсветки и т. д.) или проклейкой дополнительной шумоизоляции. Такой способ намного трудозатратнее первого и требует дополнительной сноровки и умения. Ну а результат, конечно, может быть ощутимо лучше: не только отопление салона улучшится, а и внешний вид преобразится. Подходит этот способ и тем, у кого скрипит торпеда и попутно можно проклеить приборку и избавится от скрипа.

Начнём по порядку:

  1. Отключаем от электропитания оборудование (отсоединив клеммы на аккумуляторе).
  2. Снимаем боковые накладки.
  3. Снимаем магнитолу (если она у вас есть).
  4. Отключаем прикуриватель и снимаем пепельницу.
  5. Отсоединяем рычаги управления печкой.
  6. Выкручиваем два самореза на правой и левой стороне приборки.
  7. Снимаем пластиковую накладку, выкрутив винты с верхней и нижней стороны приборной панели.
  8. Откручиваем винты крепления приборки в районе центральной консоли.
  9. Удаляем заглушку в правом верхнем углу приборной панели и выкручиваем саморез.

  • Для снятия накладки необходимо выкрутить два самореза, удерживающие нижнюю часть накладки.
  • Отодвигаем накладку и после пометки разъёмов отключаем их.
  • Снимаем накладку на рулевой колонки, открутив крепление.
  • Откручиваем нижнее крепление кронштейна.
  • Извлекаем промежуточный корпус из гнезда торпеды.
  • Откручиваем держатель и контроллер реле системы впрыска топлива.
  • Поддеваем щиток приборной панели и надавливаем вперёд. От спидометра идёт трос, его необходимо вытащить.
  • Снимаем декоративные вставки на приборке.
  • Теперь торпеду можно снимать аккуратно, просмотрев ещё раз, всё ли отсоединено.

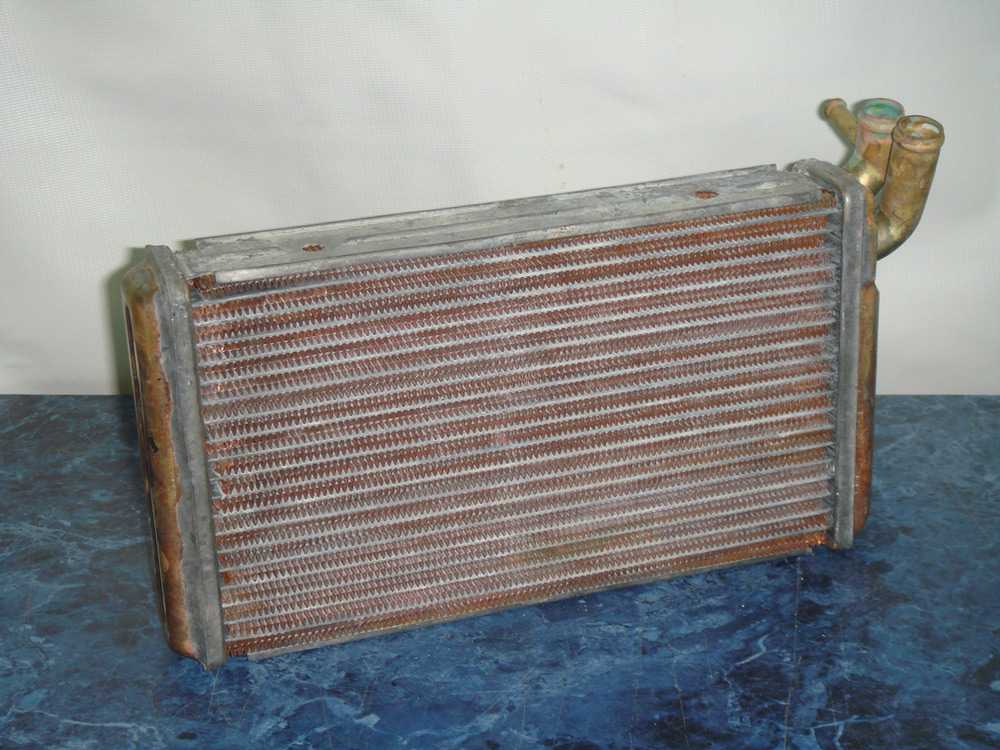

После снятия теплообменника необходимо приобрести новый. Он может быть: медный (латунный) или алюминиевый. Какой лучше — выбирать вам, мы лишь расскажем об их качествах.

Алюминиевый

Быстрый нагрев, бесспорно, является большим плюсом алюминиевого, а вот быстрое остывание — это минус. Низкая цена и большая ширина отводных каналов может сгладить этот минус.

Ремонт радиатора печки Ваз 2114 – исправляем неисправности

И так с неисправностями мы определились теперь пришло время поговорить и о ремонте. Ремонт радиатора печки Ваз 2114, так же, как и других моделей Лада можно разделить на два вида:

  1. Частичная замена вспомогательных деталей (в нашем случае моторчик печки, дополнительный резистор (предохранитель) и трубки подвода), а так-же регулировка заслонки.
  2. Полная замена детали на новую.

Давайте сначала поговорим о замене вспомогательных деталей печки Ваз 2114

Как заменить моторчик печки Ваз 2114 своими руками – пошаговая инструкция

Вентилятор или моторчик печки Ваз 2114 расположен в подкапотном пространстве, за моторным щитом. От попадания пыли и грязи, его защищает пластиковый кожух, который неплохо выполняет свои функции, но не всегда. Для того, чтобы его заменить воспользуемся следующей инструкцией:

  1. Скидываем с аккумуляторной батареи «клемму-минус». Находим под приборной панелью разъемы питания вентилятора, и отключаем его
  2. Откручиваем с моторного отсека два крепежных болта защитного кожуха
  3. Демонтируем гайку «клеммы-минус» питания моторчика. Откручиваем винты, крепящие моторчик.
  4. Демонтируем крепление решетки воздухозаборника печки, и снимаем ее
  5. Снимаем моторчик в сборе с защитным кожухом
  6. Разбираем кожух и вынимаем непосредственно сам мотор. Сборка проводится в обратном порядке.

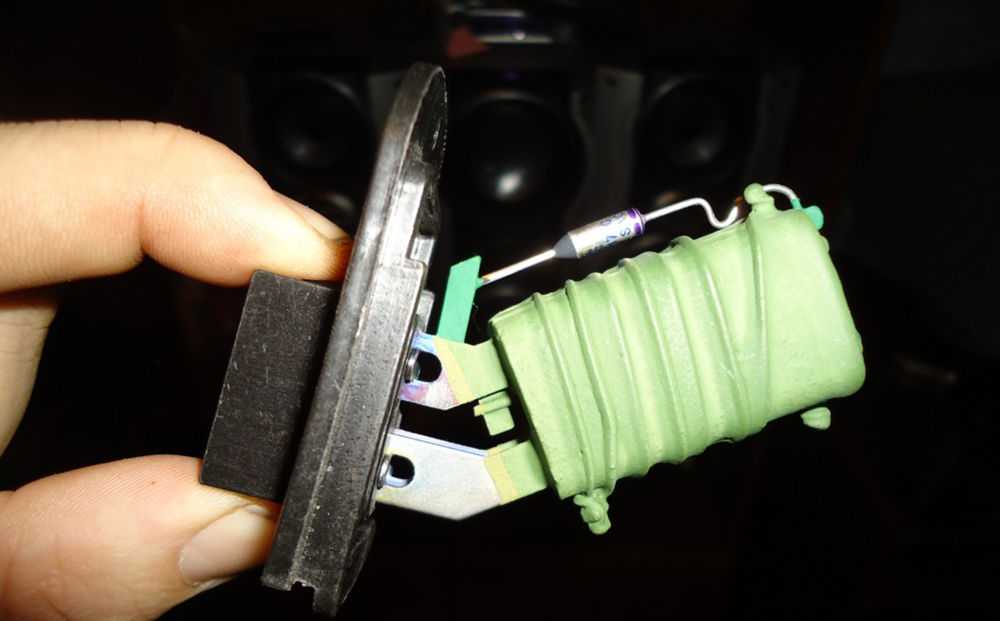

Замена дополнительного резистора печки Ваз 2114 – пошаговая инструкция

В отличие от большей части деталей электрооборудования, резистор печки находится в легкодоступном месте — под торпедо непосредственно над педалью газа. Для доступа к нему нет необходимости снимать или разбирать элементы обшивки салона.
Теперь, когда мы выяснили где стоит резистор печки на ВАЗ 2114, разберемся как можно его заменить.

  1. Снять разъемы с контактов резистора;
  2. Открутить крепление резистора ВАЗ 2114;
  3. Извлечь дополнительный резистор.
  4. Установка производиться в обратном порядке.

Как отрегулировать заслонку печки «четырнадцатой» самостоятельно (инструкция)

Регулировка заслонки печки Ваз 2114 не менее важная процедура. Ее проводят как при полной замене радиатора печки, так и при признаках, указывающих на ее неисправность (печка дует холодным воздухом). Все дело в том, что не герметичность заслонки приводит к поступлению холодного воздуха, который вентилятор загоняет в салон автомобиля.

И так, перейдем к регулировке для этого:

  1. Снимите скобу, которая удерживает оболочку троса на корпусе отопителя ВАЗ-2114.
  2. Слева находится рычажок жёлтого цвета, выполненный из оцинковки. Он там один, но, может, придётся нащупывать его вручную.
  3. Отведите этот рычажок на себя, по направлению к салону автомобиля. В таком положении он считается максимально открытым.
  4. Тросик нужно подтянуть и отрегулировать его длину. Правильной считается настройка, когда в правом положении длинного рычажка, расположенного на блоке рычагов, настраиваемое устройство оказывается в максимально открытом положении.
  5. Не спешите закрывать панель. Настроив положение тросика, обязательно его надёжно зафиксируйте.

Если отсекатель холодного воздуха работает правильно, тогда ваша отопительная система начнёт эффективно отапливать салон и обеспечивать горячим воздухом все точки обогрева.

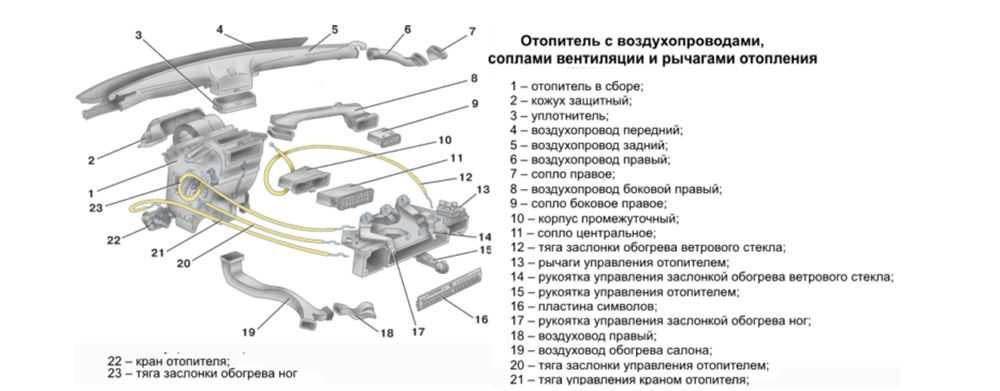

Особенности конструкции отопителя

Надо сказать, что восьмое-девятое семейство автомобилей ВАЗ имеет идентичную систему отопления. В каждом случае источником тепла является главный элемент автомобиля, который представлен мотором. Но образующееся тепло необходимо еще донести, что называется, до потребителя. В данном случае в качестве теплоносителя выступает антифриз, которым снабжена система охлаждения. Им прогревается радиатор пеки. Сам он находится в замкнутом кожухе. Его обдувает поток воздуха, который нагнетает турбина отопителя.


Особенности конструкции отопителя: 1 – рычаг заслонки управления отопителем; 2 – левый кожух отопителя; 3 – тяга заслонки обогрева ног; 4 – уплотнительная прокладка радиатора; 5 – радиатор отопителя: 6 – уплотнитель отопителя; 7 – электродвигатель; 8 – кожухи вентилятора: 9 – рабочее колесо; 10 – заслонка обогрева ветрового стекла; 11 – воздухопровод обогрева ветрового стекла; 12 – воздухопровод бокового сопла; 13 – боковое сопло; 14 – тяга заслонки обогрева ветрового стекла; 15 – центральные сопла; 16 – заслонка обогрева ног; 17 – правый кожух отопителя; 18 – рукоятка управления отопителем; 19 – тяга управления краном; 20 – тяга заслонки управления отопителем; 21 – рукоятка подачи воздуха на ветровое стекло; 22 – рукоятка подачи воздуха в ноги водителя и пассажиров; 23 – кронштейн рычагов управления; 24 – скоба крепления кожухов отопителя; 25 – воздухопровод внутренней вентиляции; 26 – окно в кожухе отопителя; 27 – заслонка управления отопителем; 28 – рычаг заслонки обогрева ног.

Для поступления теплого воздуха в салон существует воздуховод. Если радиатор печки холодный, то можно определенно сказать, что он «заболел». Такая неприятная ситуация может возникнуть у всех автомобилей марки ВАЗ без исключения. Если забитый радиатор печки 2114 изготовлен из меди, то он еще прослужит какое-то время. Случай с алюминиевым радиатором предполагает непременную немедленную замену.

Замена радиатора с демонтажем панели

Согласно руководству по ремонту и эксплуатации ВАЗ 2114/15 замену радиатора печки следует производить следующим образом (набор инструментов тот же):

  • Установить машину на эстакаду или смотровую яму, снять защиту двигателя, слить охлаждающую жидкость, следуя п. п. 1–6 инструкции по замене без демонтажа панели.
  • Демонтировать левую и правую боковые крышки центральной консоли, выкрутив винты их крепления крестовой отвёрткой.
  • Отсоединить разъёмы прикуривателя и магнитолы и снять их.
  • Снять накладки рычагов управления заслонками и краном отопителя и ручку переключения режимов вентилятора.
  • Выкрутить винты верхнего крепления центральной консоли слева и справа.
  • Открутить четыре винта крепления щитка приборов (два вверху и два внизу).
  • Открутить крестовой отвёрткой саморез под пластиковой заглушкой в верхней части панели.
  • Снять щиток панели и отвести его вправо.
  • Отсоединить колодки жгутов проводов, для удобства сборки предварительно промаркировав их.
  • Ключом на 8 открутить болты нижнего крепления основы панели слева и справа.
  • Извлечь из панели корпус центральных дефлекторов.

Корпус центральных дефлекторов подает воздух из центрального воздуховода

  • Открутить два винта верхнего крепления основы панели слева и справа.
  • При помощи отвёртки выкрутить два самореза крепления панели к её основе под блоком управления отопителем.

Панель крепится двумя саморезами

  • Вместе с кронштейном реле и предохранителей отсоединить от основы электронный блок управления двигателем.
  • Снять блок управления отопителем.
  • Открутить шесть саморезов на кожухе рулевой колонки (три сверху и три снизу).
  • Разобрать рулевое колесо.
  • Торцевым ключом на 24 открутить гайку крепления рулевого колеса. Снять рулевое колесо.

Чтобы снять рулевое колесо, нужно открутить гайку торцевым ключом на 24

  • Выкрутить саморезы боковых креплений панели (по два с каждой стороны).
  • Открыть бардачок, выкрутить шесть саморезов его крепления. Вытащить бардачок.
  • Отсоединить электрические колодки от лампы освещения бардачка.
  • Снять панель вместе с основой и сдвинуть её влево.

После снятия панели сдвиньте ее влево

  • После обеспечения свободного доступа к отопителю постелить на пол полиэтиленовую плёнку и сухие тряпки.
  • Произвести замену радиатора в соответствии с п. п. 25–30 предыдущей инструкции.
  • Собрать и установить панель в обратном порядке.

Таким образом, замену радиатора печки ВАЗ 2114/15 можно осуществить, не прибегая к услугам автосервиса. Для этого потребуется новый радиатор, стандартный набор инструментов, свободное время и тщательное выполнение пошаговых инструкций специалистов.

… замена радиатора печки ВАЗ 2114

Кстати, если у вас под ногами лужа антифриза, можете пропускать все предшествующие пункты и сразу переходить к замене. Чаще всего машина приобретается в состоянии б/у, поэтому, сколько времени стоит на машине радиатор печки, неизвестно. Если есть возможность, свяжитесь с прежним владельцем и узнайте это. Если нет, по определению выбирайте замену чистке. Новый радиатор стоит от 1 до 2 тысяч рублей. Если лишних денег нет, можно попробовать почистить старый. Но сначала его нужно снять.

Обычно “для экономии времени” на форумах советуют разбирать панель частично, но мы рекомендуем демонтировать ее полностью и снять печку целиком. Это позволит вам проверить состояние воздуховодов, а главное, заслонок на них. Самым возрастным “четыркам” сегодня больше 13 лет, и этот срок достаточен для того, чтобы уплотнительные элементы на них начали осыпаться. Проклеив их свежим поролоном или другим уплотнителем, можно добиться значительно лучшей работы печки. Специально ради этого разбирать панель повторно не стоит.

Алгоритм снятия печки

Снять переднюю панель. Особо отметим лишь то, что нужно быть предельно внимательным. Некоторые крепления легко сломать, и восстановить их после этого нельзя. А это ухудшение внешнего вида салона и появление новых источников скрипа

Важно постоянно контролировать свои нервы. Заранее предупреждаем, даже у самых спокойных по характеру людей в процессе не раз возникнет желание сжечь автомобиль.

Слить охлаждающую жидкость

До замены отопителя очень важно полностью слить из системы антифриз. Если это не будет сделано, вы просто выльете его в салон машины, вынимая радиатор. И хорошо, если выльете на коврик. Испорчено салонов в результате проведения этого мероприятия очень много.
Отсоединить магнитолу, а также провода на кнопки, разъем прикуривателя. Здесь желательно помечать маркером или цветными наклейками, что и куда было подсоединено. Иначе вы будете долго и нудно искать правильную схему подключения, увеличив длительность ремонта на час-два.
Снять рулевую колонку.

Если дыр нет, можно тщательно промыть радиатор. В домашних условиях используют раствор лимонной кислоты, некоторые льют кока-колу и подобные ей напитки. Впрочем, если вы уже делали промывку автомобиля до снятия отопителя большого смысла в этом нет. Можно обойтись водой.

Вкратце о выборе радиатора

Об этом написано много, и мы склонны согласиться с большинством пользователей форумов: лучше всего выбирать оригинал. С завода ВАЗ 2114 оснащается радиатором отопителя производства ДААЗ. Качество сборки и материалов, из которых они изготовлены, выше неоригинала. К тому же радиаторы печки от ДААЗ оснащаются так называемыми завихрителями. Это пластиковый “шнурок” в форме ленты Мёбиуса, который пропущен через все каналы радиатора. Он необходим для улучшения теплообмена. Процедура слишком трудоемка, чтобы оставлять себе перспективу ее повторить.

Если ваш выбор пал на неоригинал (из-за низкой цены или просто потому, что не во всех магазинах можно найти даазовский отопитель), тщательно осмотрите коробку, оцените качество изготовления “на глаз”. Желательно сравнить товар визуально в разных магазинах. При малейшем сомнении отказывайтесь от покупки.

По наблюдениям автолюбителей, радиаторы с крупными сотами работают очень плохо

Обратите на это внимание

Установку всех снятых деталей проводить в обратном порядке. Общая длительность ремонта составляет от 7 до 8 часов, поэтому для этого дела лучше выделить выходной (желательно, субботу, чтобы, в случае чего, закончить работу в воскресенье). Ну и завершим советом: проверяйте работу печки еще осенью, чтобы не пришлось озаботиться проблемой с началом заморозков.

https://youtube.com/watch?v=JYC8ijuYJdg

Неисправность резистора

Как уже отмечалось выше, резистор предназначен для изменения уровня сопротивления тока, поступающего от генератора на вентилятор системы отопления. В ВАЗ-2114 с помощью переключателя можно обеспечивать работу вентилятора в трёх режимах. При крайнем положении вентилятор питается напряжением, равным по номиналу напряжению бортовой сети автомобиля, обеспечивая максимальную выходную мощность. В промежуточном положении переключателя уровень подаваемого напряжения снижается за счёт одной из двух обмоток резистора, сопротивление которой возрастает на 0,20 Ом. В третьем режиме в работу вступает и вторая обмотка, благодаря чему суммарное сопротивление резистора возрастает на 0,80 Ом, снижая скорость вращения вентилятора до минимальной.

При перегорании обмоток, независимо от положения переключателя, вентилятор работает только на полную мощность. Невозможность переключения режимов работы вентилятора и является свидетельством возникновения неисправности резистора.

Профилактическая очистка «на ходу»

Данный способ рекомендуется реализовывать при отсутствии морозов – летом, ранней весной или поздней осенью. Причина – заполнение охлаждающей системы силового агрегата дистиллированной водой на несколько дней. Из-за ночных заморозков трубки теплообменников могут потрескаться от расширения льда. Допустимо выполнять промывочные мероприятия зимой, если транспортное средство хранится в теплом гараже и не остается надолго на улице.

Как делается такая прочистка:

  1. Полностью опорожните систему охлаждения двигателя.
  2. Возьмите нужное количество дистиллята, соответствующее объему системы. Подогрейте воду и растворите в ней 100–150 грамм лимонной кислоты.
  3. Залейте средство на место антифриза, убедитесь в отсутствии воздушных пробок.
  4. Покатайтесь на воде с лимонной кислотой 4–5 дней, затем слейте раствор. Заполните охлаждающую рубашку мотора и сеть трубопроводов новым тосолом подходящей марки.

Промывка «на ходу» – мероприятие профилактическое. Сильно забитый накипью теплообменник данным способом прочистить не удастся, нужна более высокая концентрация кислоты и обратная промывка.

Замена радиатора без снятия торпедо

Если верить мануалу ВАЗ-2114, то любой ремонт радиатора невозможен без снятия панели. В действительности требуется лишь частичный демонтаж панели. Набор инструментов, необходимых для этой операции:

  • отвёртка с крестообразным наконечником;
  • ключи (гаечные или торцевые) на 7/10/13;
  • ветошь;
  • тара объёмом от 5 литров для слива тосола из системы охлаждения ВАЗ-2114;
  • небольшая, но широкая ёмкость для слива тосола с печного радиатора;
  • полиэтиленовая плёнка повышенной плотности.

Инструкция, как снять печку на ВАЗ-2114:

  1. Устанавливаем автомобиль на эстакаду либо другое место с хорошим доступом к днищу моторного отсека.
  2. Снимаем с аккумулятора отрицательную клемму.
  3. Снимаем защиту мотора, которая удерживается болтами на 10.
  4. Сливаем охлаждающую жидкость, открутив болт-пробку (предварительно подставив под неё приготовленную ёмкость) ключом на 13.
  5. Выкручиваем крышку расширительного бачка, что ускорит вытекание тосола из системы охлаждения (за счёт выравнивания парциального давления).
  6. Дожидаемся, пока ОЖ не перестанет капать, закручиваем пробку на место.
  7. Полностью закрываем краник печки (крайнее левое положение рычага управления).
  8. Сдвигаем правое (пассажирское) сиденье в крайнее заднее положение, опускаем спинку до упора.
  9. С помощью отвёртки выкручиваем саморез, находящийся в центре панели и закрытый пробкой-заглушкой.
  10. Откручиваем последовательно 4 самореза, которыми крепится левая крышка панели (доступ – со стороны пассажирского сиденья).
  11. Ту же операции проводим со щитком приборов.
  12. Отвинчиваем 6 саморезов, которыми крепится пластиковый кожух к рулевой колонке (по три сверху и снизу).
  13. Отключаем клеммы магнитолы/прикуривателя.
  14. Аккуратно снимаем накладки на рычаги управления заслонками отопителя.
  15. Демонтируем верхнюю часть консоли (крепится двумя саморезами);
  16. Откручиваем два самореза, которыми крепится диагностический разъём.
  17. Демонтируем центральную консоль панели, предварительно отсоединив все разъёмы (желательно сфотографировать их перед снятием, чтобы при обратной процедуре ничего не напутать).
  18. Отвинчиваем два винта, которыми панель крепится к раме кузова.
  19. Откручиваем четыре самореза (два верхних и два нижних) бокового крепления.
  20. Вывинчиваем саморезы, которыми панель крепится к основе.
  21. Получив доступ к ЭБУ, снимаем его, отсоединив все мешающие разъёмы.
  22. С правой стороны появляется возможность приподнять и немного оттянуть назад панель. Делаем это, зафиксировав её в таком положении.
  23. Получаем доступ к радиатору, расстилаем под ним плёнку и ставим широкую, но неглубокую ёмкость для слива тосола.
  24. С помощью ключа на 7 или отвёртки снимаем хомуты, которыми удерживаются патрубки. Отворачиваем постепенно, не допуская стекания охлаждающей жидкости под большим напором.
  25. Дожидаемся, пока из радиатора и патрубков не вытечет весь тосол.
  26. Откручиваем винты, которые удерживают радиатор, и вынимаем его.
  27. Устанавливаем новый радиатор и производим все операции в обратном порядке.

Как видим, повозиться придётся немало, главное – придерживаться указанной последовательности разборки и сборки.

Устройство печки ВАЗ-2114

Перед тем как разбираться с операцией по замене отопителя ВАЗ-2114, рассмотрим его устройство и принцип работы. Отопитель салона/ветрового стекла находится в районе приборной панели (торпедо) под центральной консолью. Все элементы прибора, за исключением дефлекторов и рукояток управления отопителем, спрятаны внутри панели. Основные узлы печки:

  • радиатор;
  • кожух;
  • входной/выходной патрубки;
  • кран;
  • электродвигатель с крыльчаткой;
  • главная заслонка;
  • заслонка обдува ног водителя/переднего пассажира;
  • заслонка обогрева ветрового стекла;
  • управляющий модуль (рукоятка переключателя режимов работы, ручки управления заслонками, резистор).

Принцип работы обогревателя основан на использовании теплообменных процессов между охлаждающей жидкостью и поступающим в салон автомобиля атмосферным воздухом. Главным элементом отопительного устройства является радиатор с системой трубок, по которым циркулирует ОЖ. Охлаждая силовой агрегат, жидкость нагревается, что и позволяет с помощью оснащения трубок специальными ламелями отдавать тепло, нагревая воздух.

В радиатор встроен электровентилятор, основным предназначением которого является нагнетание воздуха в систему. Интенсивность воздушного потока, поступающего в салон автомобиля, можно регулировать с помощью расположенного на центральной панели ВАЗ-2114 переключателя. Он изменяет сопротивление встроенного резистора, позволяя тем самым уменьшать или увеличивать скорость вращения вентилятора.

Поток воздуха, проходя между ламелей радиаторных трубок, нагревается в корпусе печки ВАЗ-2114 и через воздуховоды поступает в салон. Центральная заслонка позволяет регулировать поступление воздуха в салон (при полностью закрытой заслонке доступ воздуха перекрывается). Две другие заслонки позволяют изменять направление потока воздуха при обдуве лобового стекла и ног. Хотя печка является составной частью системы отопления автомобиля, она может быть полностью отключена посредством перекрытия специального краника.

Инструкция по снятию и замене

Если необходимо произвести демонтаж отопителя, то нужно будет полностью снимать и разбирать приборную панель. Что касается непосредственно замены радиаторного устройства, то для этого достаточно будет только частично разобрать консоль. Ремонт такого плана — не особо простая затея, однако, если вы наберетесь терпения и сил, то сможете все сделать своими руками. Для выполнения работ вам потребуется стандартный слесарный инструмент, включая отвертки, гаечные ключи, плоскогубцы.

Замена радиатора печки ВАЗ 2114 выполняется следующим образом:

В первую очередь, производится слив антифриза из системы отопления. Для этого нужно выкрутить заливную крышку расширительного бачка и слить расходный материал из основного радиаторного узла в заранее подставленную емкость под сливное отверстие. Когда жидкость из радиатора будет слита, необходимо выкрутить крышку в блоке цилиндров, что позволит слить жидкость и из БЦ. Если вы заметили, что антифриз стал темным, при этом в нем имеется осадок и отложения, то скорей всего, расходный материал уже отработал свой срок службы и его пора менять.
Затем вам нужно демонтировать аудиосистему из центральной консоли. Извлеките рамку, вытащите саму магнитолу и отсоедините от нее разъемы и провода, после чего девайс можно будет демонтировать.
Далее, снимается заглушка и выкручиваются шурупы рамки, которая фиксирует приборную панель — всего вам надо открутить 4 шурупа — два сверху и два снизу. Саму приборку демонтировать необязательно.
Выполнив эти действия, вам нужно будет удалить с управляющего блока системы отопления все рычаги управления и ползунки.
Далее, производится демонтаж защитного кожуха на рулевой колонке, фиксаторы расположены сверху и снизу.
Следующим этапом будет снятие крышки разъема для диагностики, он расположен в центральной консоли, под прикуривателем. Чтобы сделать это, вам нужно выкрутить саморезы, которые фиксируют непосредственно сам разъем, после чего крышку можно без проблем снять. На этом этапе будьте осторожны, чтобы не повредить разъем. Сделав это, можно отсоединить разъем от прикуривателя.
После выполнения этих действий нужно отключить все разъемы и штекеры, которые имеются на центральной консоли. На этом этапе будьте внимательны — все разъемы лучше заранее отметить, в противном случае вы сможете перепутать их во время сборки панели.
Далее, извлекается блок сигнализаторов, для этого нужно выкрутить два шурупа. Таким образом, центральная рамка приборной панели будет свободна, так что можно ее снять. Сделав это, вы сможете добраться до разъема подсветки прикуривателя, его также надо будет отсоединить.
Следующим этапом будет демонтаж вещевого ящика — бардачка. Он крепится на шести саморезах, их нужно выкрутить.
По бокам контрольного щитка имеются фиксаторы — саморезы, их также надо будет открутить. Выкрутите винты, которые фиксируют крепление ЭБУ.
Затем открутите еще несколько саморезов, при помощи которых фиксируется блок регуляторов отопительной системы.
Далее, на передних стойках кузова имеются пластиковые обшивки, их нужно будет демонтировать, для этого, опять же, необходимо открутить саморезы.
Между рулевой колонкой, а также панелью имеется специальный шуруп, его также необходимо выкрутить. Выполнив эти действия, вы ослабили центральную консоль, теперь остается только приподнять ее вверх и в сторону кресел. Полностью снимать консоль необязательно — вам нужно, чтобы ее отодвинутого состояния хватило для того, чтобы извлечь радиатор. Панель нужно зафиксировать сбоку.
Теперь вам необходимо добраться до хомутов, установленных на шлангах отопительного узла, отверткой ослабьте их. Снимите шланги, но перед этим обхватите их тряпкой, поскольку из них, скорей всего, выйдут остатки антифриза

Обратите внимание на состояние патрубков — если вы видите, что они изношены или сильно забиты, на них есть следы повреждений, то лучше сразу замените их. Непосредственно радиатор фиксируется к корпусу отопителя при помощи трех саморезов — их нужно выкрутить, а само устройство — извлечь

После демонтажа устройство заменяется на новое, процедура сборки осуществляется в обратной последовательности.

Цена вопроса

Цены на радиаторы разные, но они примерно варьируются в одном диапазоне. Стоимость устройств зависит от качества изделия, производителя, а также места, где оно покупается. К примеру, изделия компании Luzar для ВАЗ 2114 в среднем стоят на рынке от 900 до 1300 рублей. Алюминиевые радиаторы от производителя ДААЗ в среднем стоят около 1 тысячи рублей.

 Загрузка …

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Драйвер
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
