Замена масла в редукторе bmw x5

Подшипники: чаще всего хвостовика, реже опорные дифференциала.

Такой ремонт чаще всего начинается с разбора агрегата (редуктора) определения, какой подшипник изношен и далее его поиска. С ПОИСКОМ ПОДШИПНИКА (подшипников) возникают, как правило, большие проблемы…

Дело в том, что подшипники выпускают только 3 фирмы и только специальными сериями и размерами. Российских аналогов не существует!!! Более того, отдельно купить в свободной продаже такие подшипники просто нельзя, по крайней мере, еще никому отдельно подшипники в России найти не удавалось. Сделано это специально, чтобы покупали агрегат в сборе.

Конечно, можете попробовать поискать (Вы то еще не знаете результат). Далее, как правило, после бесплодных поисков подшипника (подшипников), у многих возникает идея приспособить какие-нибудь другие подшипники (не только автомобильные), которые есть в свободной продаже и очень доступны. Это можно сделать путем фрезерования посадочного места под другой подшипник (работа очень точная и дорогая, если Вы, конечно, не являетесь квалифицированным фрезеровщиком). Если Вы все же решились на эту операцию, необходимо отдавать себе отчет, насколько точно будет выполнена фрезеровка.

Еще, в случае неудачной центровки, редуктор БМВ, как правило, выходит из строя очень быстро. В нашей практике мы встречали несколько десятков редукторов, отремонтированных таким образом (вышедших из строя, разумеется).

Еще необходимо учитывать, что подшипник (подшипники), которые вы хотите поменять, испытывают очень значительные нагрузки и срок службы неоригинальных подшипников, в случае правильной фрезеровки и регулировки, будет отличаться в разы от оригинальных деталей.

Наверное, этот способ ремонта (замена подшипников на аналог) вряд ли себя оправдывает, так как есть огромный риск испортить корпус редуктора и редуктор в целом. Но, конечно, многие не согласятся с этим утверждением. Это как раз тот случай, когда лучше один раз попробовать и увидеть результат…

На фото ниже представлен основной вал заднего редуктора БМВ Х5 Е70 после попытки самостоятельно его разобрать в одном из сервисов Краснодарского края. Из спец.инструментов, видимо, была только болгарка…

В результате ведущий вал и контрогайка безнадежно испорчены.

Контрактные коробки передач для BMW X5 E53

Контрактные коробки, которые вы можете приобрести у нас стоят на 70 процентов ниже, чем новые. Преимущества контрактной АКПП БМВ в том, что она проходит около 100 000 километров без дополнительных вложений со стороны автовладельца. К тому же даем гарантию сроком на 90 дней. Если вам не понравился автомат, то вы всегда можете сдать его. Только учтите, что он будет проверяться. Если будет обнаружена поломка АКПП автовладельцем, то за такой вид обмана деньги не возвращаются.

АКПП для БМВ, которые мы продаем проверяются на заводе-изготовителе. Потом наши опытные механики проверяют эти автоматы. Если они соответствую нормам, то принимаются нашей компанией и продаются потребителям.

Производим замену

Сам процесс замены несложен, но занимает довольно много времени. Прежде чем непосредственно приступить к замене рабочей жидкости необходимо приготовить:

5 пробок для заливных и сливных отверстий, в принципе менять пробки совсем необязательно, но, учитывая, что уплотнительная резинка обычно после рекомендуемого пробега уже довольно сильно износилась и стоят пробки недорого, то их всё же лучше сменить;

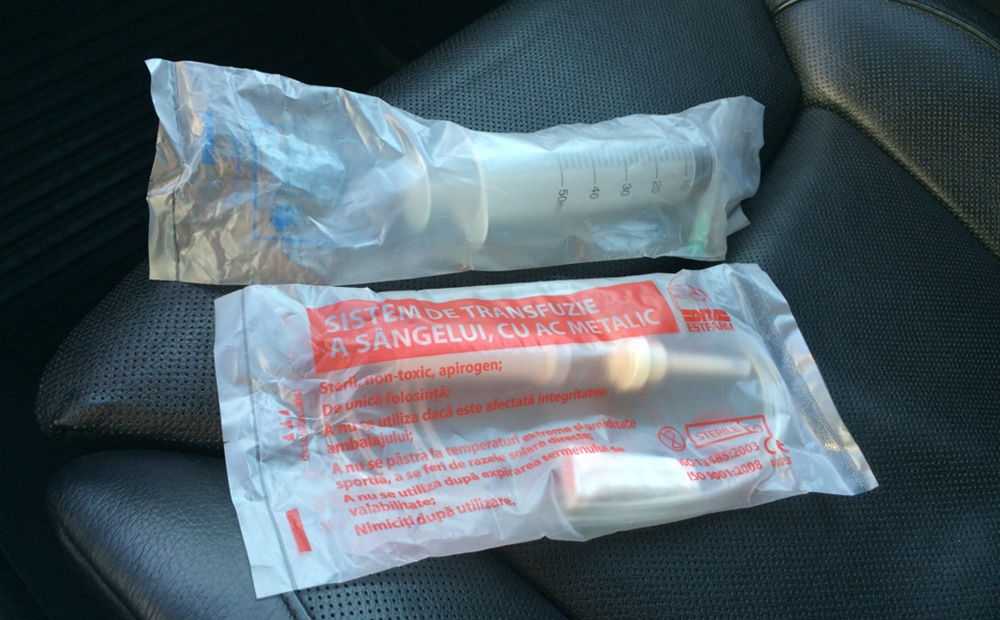

шприц «Жане» – 150мл. (можно купить в аптеке);
тонкий силиконовый шланг;
инструменты;
масло;
ёмкость для сбора сливаемой жидкости.

Передний редуктор

Поднимаем автомобиль на подъёмник или ставим на яму

Важно проследить за тем, чтобы поверхность была ровной

Сначала, необходимо снять переднее левое колесо.
Снимаем защиту на картере двигателя – пластину жёсткости. Теперь мы можем увидеть оба – сливное и заливное – отверстия редуктора.
На пластиковой защите редуктора нужно снять фиксаторы и затем отогнуть её книзу.
За защитой тормозного диска находятся пыльники. Некоторые из них нужно снять. Теперь у нас свободный доступ к отверстию для заливки.
Сначала при помощи наконечника в 14 мм. откручиваем пробку с отверстия для слива масла. Это удобнее сделать со стороны кожуха.
Подставляем под слив ёмкость для сбора жидкости и откручиваем пробку сливного отверстия. Отработанная жидкость обычно бывает очень тёмного цвета. Если в отработанной смеси будут посторонние вкрапления, то, наверное, нужно будет произвести ремонт редуктора.
Закручиваем пробку на место.
Через отверстие для заливки при помощи шприца закачиваем рабочую жидкость до тех пор, пока она не станет переливаться через край.
Закручиваем пробку и ставим все снятые детали на место.

Задний редуктор

Учитывая то, что на заднем редукторе полностью отсутствует сливное отверстие, может сложиться мнение, что производить замену масла нет необходимости. Это не совсем так. Срок службы жидкости в заднем агрегате выше в два раза, чем в переднем, но менять смазку всё же следует. При замене рабочей жидкости в заднем редукторе нам не придётся что-либо снимать или разбирать – доступ к месту для заливки полностью свободен. Нам просто нужно:

Открутить крышку.

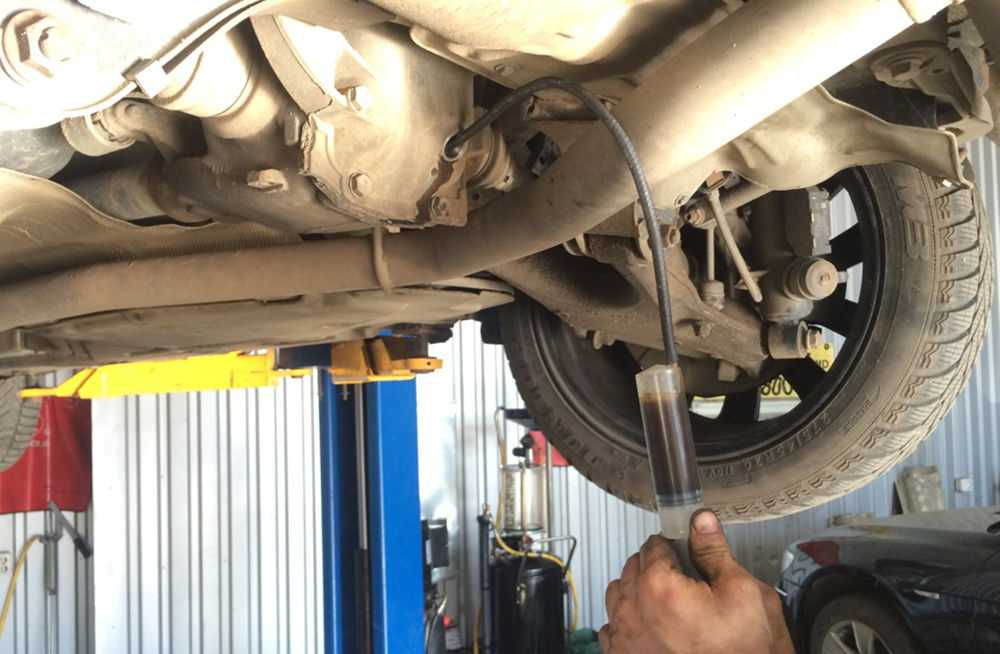

Удлиняем шприц силиконовым или резиновым шлангом небольшого диаметра.
Отсасываем всё содержимое редуктора.
Заливаем при помощи шприца новую жидкость до тех пор, пока она не станет выливаться наружу.
Ставим новую крышку.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Периодичность замены охлаждающей жидкости автомобиля БМВ Е53

Периодичность замены антифриза в БМВ Е53 зависит от типа эксплуатируемой охлаждающей жидкости:

Оригинальный хладагент BMW Original Antifreeze — периодичность замены равняется 2 годам

Важно учитывать что данная охлаждающая жидкость продаётся исключительно в виде концентрата, поэтому её перед применением следует смешивать с дистиллированной водой. Допустимые пропорции воды в отношении хладагента — 1:1, 2:1 и 3:1

Эта охлаждающая жидкость представляет собой субстанцию зелёного цвета, категория хладагента — G11 (гибридные). Допустимым аналогом является Pentofrost NF, эксплуатационный срок — аналогичный;
Карбоксилатные антифризы (G12 и G12+) — 3-5 лет;
Лобридные хладагенты (G12++ и G13) — 5-7 лет.

Для полной замены охлаждающей жидкости в БМВ е53 рекомендуется использовать гибридные субстанции в объёме 7-10 литров (в зависимости от типа двигателя). При благоприятных условиях обновлять хладагент чаще, чем 1 раз в 2 года не следует.

Признаки необходимости замены охлаждающей жидкости

При наличии течи или внутренних поломок, а так же непригодности антифриза, может возникнуть необходимость в преждевременной замене хладагента. Признаки необходимости замены охлаждающей жидкости в БМВ е53 перечислены ниже:

Пенный осадок на горлышке расширительного бачка либо белый налёт на его стенках;
Белый или синий дым из глушителя БМВ е53;
Изменения в цвете используемой охлаждающей жидкости. Она становится более тёмной, с коричневым или ржавым оттенком. Такой признак говорит о коррозии металлических частей системы охлаждения автомобиля;
Загустение хладагента и появление в нём металлической стружки;
Частый перегрев двигателя транспортного средства.

Проверить качество используемой охлаждающей жидкости можно наглядно. Для этого минимальное количество хладагента сравнивается со свежей субстанцией того же производителя. Количественная проверка производится при помощи щупа-измерителя. Щуп запускается в расширительный бачок, затем вынимается. Мерную шкалу, которой оснащён измеритель охлаждающей жидкости в БМВ е53, необходимо внимательно осмотреть. Если уровень антифриза превышает минимальный указатель, значит дополнительной доливки не требуется. Если же количество субстанции меньше или равняется минимальному значению, значит, требуется скорейшее обновление технического охладителя.

Определение места повреждения

Автомобильные радиаторы подвержены наибольшему риску повреждения, так как работают в условиях температур с разными знаками, под воздействием сильных вибраций. Не исключены и случаи механического повреждения таких устройств.

Реже ремонтируют радиаторы кондиционеров, которые используются в роли конденсоров и испарителей. Но такие случаи тоже бывают. Очень неприятно, когда вдруг в шикарном авто в жаркое время года внезапно перестанет работать климат-контроль.

Одним из наиболее эффективных и доступных способов ремонта является пайка радиаторов

При повреждении автомобильного радиатора очень важно своевременно выявить неисправность и попытаться ее устранить

Авторадиатор, входящий в состав системы охлаждения двигателя, является очень важным ее компонентом. Конструктивно это устройство представляет собой два вертикальных бачка, соединённых большим количеством тонких горизонтальных трубок. Циркулирующая в них охлаждающая жидкость посредством естественного теплообмена отдает тепло в воздух и остывает. Для улучшения теплоотдачи поверхности трубок, соприкасающиеся с окружающим воздухом, увеличивают. Для этого к ним припаивают тонкие металлические пластинки – оребрение.

Признаками повреждения радиатора является повышение температуры двигателя при работе, а также снижение уровня охлаждающей жидкости. Конечно, потеря жидкости может происходить и не только через радиатор, но чаще всего причиной является именно этот узел. Визуально крупные повреждения можно определить, наблюдая течь охлаждающей жидкости. Но на горячем двигателе сделать это будет довольно сложно, так как антифриз будет сразу испаряться. Некоторые составы окрашивают специальными пигментами, которые остаются на поверхности детали после высыхания, что помогает выявить место повреждения.

Если установлено, что течь произошла в радиаторе, а повреждения не видно, необходимо снять устройство с автомобиля, предварительно слив охлаждающую жидкость. После этого необходимо закрыть все отверстия, оставив одно, и подавать в него воздух под небольшим давлением, опустив радиатор в емкость с водой. По выходящим пузырькам воздуха можно будет определить расположение отверстия.

Ремонт АКПП BMW X5 E53

Ремонт АКПП BMW состоит из нескольких этапов. Каждая снятая часть автоматической коробки тщательно промывается и ставится на место. Не забывайте помечать комплектующие коробки во время ремонта, если будете самостоятельно ее разбирать. Пометки нужны для правильно сборке и установке в машину БМВ. Эти процедуры во время ремонта делают даже опытные механики.

Ремонт гидроблока АКПП

Первым этапом является ремонт гидроблока БМВ автоматической коробки переключения скоростей. Процедура разборки его проходит следующим образом:

Читать

Ремонт АКПП на Опеле

Прогрейте АКПП БМВ до 60 градусов и слейте с нее все масло.
Затем поднимите на подъемнике. Так вам удобней будет подлезть под нее, а потом снять автомат с машины БМВ.
Снимите поддон и вытащите фильтр.
Затем отсоедините от коробки все электрические части: датчики, провода и отсоедините мотор.
Вместе с напарника установите ее на подъемник и аккуратно опустите на пол.
Поднимите и донесите до рабочего стола.
Положите на стол и займитесь разборкой гидроплиты БМВ. Открутите болты, которые удерживают его и снимите.
Разберите гидроблок по плитам и прочистите каждую из них. Посмотрите на износ. Если плита слишком изношена, то ее лучше заменить на новую
Снимите не работающие соленоиды и установите новые.
Соленоиды лучше менять комплектами.
Замените переходники-адаптеры к мехатронику. Которые устанавливаются только на эти АКПП БМВ. Они чувствительны к высоким и низким температурам и могут быстро выходит из строя.

После того, как плита прочищена и соленоиды установлены новый, соберите ее и оставьте сушиться.

Ремонт автоматической коробки из за перегрева

Если автоматическая коробка передач на БМВ сильно перегревается, то проблема в забитых путях системы охлаждения. Чтобы прочистить их нужно снять радиатор. Открутить все шланги и выкинуть их. Установить новые шланги, а радиатор почистить карбоклинером или керосином.

На старые машины БМВ устанавливают дополнительный радиатор охлаждения и фильтрующее устройство тонкой очистки. Такие фильтры продаются для внешней установки. Эти процедуры помогают преодолеть перегрев старой системы.

Перегрев влияет на мозги мехатроника. Они быстро выходят из строя. Поэтому лучше не допускать сильных перегревов.

Ремонт планетарной передачи

Ремонт планетарной передачи проводится переборкой агрегата. Меняются стальные диски комплектами. Если вы видите, что зубья шестерен уже изношены, то сразу устанавливайте новые. Так как дальнейшее уничтожение их приведет к проскальзыванию передач. Это скажется на комфорте вождения и жизненном ресурсе АКПП БМВ Х5.

Читать

Ремонт АКПП ZF 6HP26 и схема гидроблока коробки передач

Ремонт фрикционных дисков

Если долго ездить на горелом масле, перегревать АКПП БМВ, то первыми из строя начнут выходит фрикционные диски. Они будут гореть и стираться до клейкой основы. При проверке масла в автоматической коробке передач, из отверстия будет нести горелым запахом. А в масле вы обнаружите частицы бумаги и клея. Это то из чего сделаны фрикционы.

Заменяют их комплектами, так же, как и стальные диски. Желательно делать замену вместе с переборкой планетарной передачи, а не ждать пока все выйдут из строя.

Ремонт гидротрансформатора

Теперь мы подошли к самому сложному. Это ремонт гидротрансформатора. При снятии АКПП с БМВ постарайтесь не выронить его. Так как падение приведет к дефекту или полной неработоспособности агрегата.

После того как доберетесь до него, установите гидротрансформатор на стенд или зажмите в тисках. Разрежьте его пополам, ровно по шву и никак иначе.

Разберите гидротрансформатор и внимательно осмотрите насосное колесо, турбину, реакторное колесо. Все детали тщательно промойте.

Если какая-то часть изношена, замените на новую. Обязательно после разборки агрегата меняйте все сальники и уплотнители на гидротрансформаторе. Таким образом вы избежите течи масла через высохшие уплотнители.

После того, как все детали будут заменены, соберите «бублик». Заварите герметично по шву. Чтобы масло не выбегало из него. Долейте смазывающего средства около 100 мл. Теперь ему проводят балансировку. Так как несбалансированный гидротрансформатор выведет из строя автоматическую коробку передач. Балансировку лучше отдать в руки опытных мастеров.

После того, как все детали будут обновлены вами, необходимо собрать АКПП от БМВ воедино и установить в машину. Залить оригинальное масло. Уйдет около 10 литров. Проведите компьютерную адаптацию АКПП или ручную.

Читать

Ремонт гидротрансформатора АКПП Мерседес

АКПП БМВ готов к поездкам.

Что делать, если протекает жидкость? Какие бывают поломки?

Нередко причиной перегрева двигателя транспортного средства является протечка охлаждающей жидкости в системе охлаждения БМВ е53. Основными причинами течи антифриза являются следующие факторы:

Устаревание и износ системных элементов;
Заводской брак отдельных деталей;
Поломка в результате дорожно-транспортного происшествия;
Халатность автолюбителя.

Протечка может возникать по причине следующих поломок и неисправностей в системе охлаждения БМВ е53:

Трещин и микроскопических щелей в корпусе расширительного бачка. В случае образования микрощелей, обнаружить течь невооружённым взглядом бывает непросто, а то и вовсе невозможно. Сквозь такое повреждение охлаждающая жидкость выпаривается, а не просачивается, поэтому характерных потёков может не быть. При подозрении или явных признаках течи антифриза из расширительного бачка БМВ е53 необходимо заменить данную деталь системы охлаждения;
Ослабления мест соединений патрубков. В этом случае протечка охлаждающей жидкости происходит по причине недостаточно сильного крепления или изношенности компонентов. Обнаружить такую течь просто — под автомобилем располагается лист чистой бумаги. Примерно через час лист проверяется. Если на нём обнаруживаются характерные потёки хладагента, значит причина течи в системе охлаждения БМВ е53 — в патрубках. В зависимости от характера проблемы, патрубки можно заменить, либо усилить крепления в местах их соединений;
Неисправности водяного насоса СО (помпы). Проверить помпу БМВ е53 следует, если исключается вариант течи по причине проблем с патрубками и расширительным бачком. Неисправность водяного насоса БМВ е53 — весьма опасная поломка, так как может повлечь за собой заклинивание ремня ГРМ. Поэтому, в случае поломки, помпу следует демонтировать и заменить;
Проблем функциональности радиатора печи. Признаком подобной течи является интенсивное запотевание ветрового стекла БМВ е53. При сильной течи под передним пассажирским сидением образуется лужица охлаждающей жидкости, в салоне транспортного средства ощущается стойкий запах антифриза;
Неисправности в блоке цилиндров. Подобная течь является признаком неисправности и появления трещин в головке блока цилиндров и пробоину в прокладке ГБЦ.

Если поломка, результатом которой стала протечка охлаждающей жидкости в системе БМВ е53, не требует профессионального вмешательства, автовладелец может ликвидировать её самостоятельно. В большинстве случаев требуется демонтаж пришедших в негодность деталей и замена их на новые. Однако в случае серьёзной поломки или интенсивного перегрева двигателя владельцу БМВ е53 лучше обратиться за профессиональной помощью на Станцию Технического Обслуживания. Полный ремонт транспортного средства в домашних условиях совершить невозможно в виду отсутствия специализированной техники.

Тип АКПП на BMW X5 E53

Если затеете ремонт АКПП БМВ Х5 Е 53, то помните, что в этот автомобиль устанавливались коробки следующего типа:

ZF 6HP 19 и ZF 6HP 21 – это два поколения автоматических шестиступенчатых коробок, которые выпускались компанией VAG для таких машин, как БМВ и Ауди. Причем АКПП с окончанием 21 является младшим братом 19 автомата. Она появилась в 2006 году. Главным отличием этого агрегата является доработка электрической части устройства. Изменения проявились в виде установки нового мехатроника второго поколения, обновилась гидроплита. Были улучшены переключения передач, установлены фрикционы нового типа и заменены стальные диски. Этот тип коробок превосходил механическую коробку передач, DSG и вариатор. По сути является уникальной АКПП среди всех остальных, выпущенных в то время;
6L45 от General Motors – еще один тип шестиступенчатого автомата. Появились в 2006 ходу. Оснащались машины с крутящим моментом двигателя до 450 Нм. Во время технического обслуживания проходят замену масла, фильтра с поддоном. Водителям данного типа АКПП следует внимательно относится к качеству масла. Рекомендую один раз на 10 000 километров проверять смазывающее средство при температуре до 40 градусов Цельсия.

Читать Ремонт АКПП на BMW

Еще один автомат, который вы сможете увидеть, открыв капот БМВ Х5 – это старший и модифицированный брат ZF 6HP 19 – 28, а именно ZF 8HP 45. Появилась в 2008 году. А по индексу, стоящему в конце названия модели, можно определить на какой крутящий момент коробка рассчитана. Например,

45 – до 450 Нм;
70 – до 700 Нм.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Возможные проблемы замены корпуса дифференциала BMW:

Первая проблема — регулировка зазора в главной паре (если, конечно, получится поставить дифференциал) осуществляется стопорными кольцами разной толщины (у Вас их всего 2, если Вы не сломали их при снятии ))). Стопорные кольца имеют разную толщину (надписи сбоку) — с шагом 0,02 мм от 2,5 до 4,0 мм регулировка требуется при замене дифференциала или корпуса. Выставить правильный зазор с помощью 2-х стопорных колец, даже 4-х, вряд ли удастся. Редуктор после сборки либо не будет крутиться, либо будет, но с «закусыванием».

Но опять же, в случае недоверия к выше написанному, нужно обязательно попробовать на практике, чтобы Вам в этом убедиться ))).

Редуктора, отремонтированные таким образом, встречались нам достаточно часто. Работа такого редуктора определяется очень громким гулом на разных скоростях на сбросе или при наборе скорости.

Срок службы таких редукторов сильно ограничен (максимум 2-3 месяца), чаще меньше, после чего корпус дифференциала разрушается повторно.

Причины поломок

Поломка АКПП БМВ всегда случается неожиданно. Но прежде, чем неисправность полностью уничтожит АКПП, вы услышите стуки и толчки при наборе скорости, гудения в автомате во время положения кулисы передач в режиме «D».

Вы можете придумать тысячу причин, что все эти знаки всего лишь говорят о небольших проблемах и ради них не стоит ехать на СТО. Однако потом видите аварийный знак на мониторе приборной панели.

Поэтому если вы меняете масло в коробке через 30000 и 60000 километров пробега, регулярно посещаете сервис-центр, то вас капитальный ремонт будет обходить стороной долгое время.

Из-за чего еще появляются неисправности АКПП на БМВ Х 5 Е53:

резкие и холодные старты при низкой температуре окружающей среды;
буксировка машины;
если ваша машина является буксиром, например, прицепа с фруктами;
масляное голодание.

Чтобы ваша АКПП не встала на капитальный ремонт следуйте правилам эксплуатации, которые прописывает производитель в книжке–мануале.
