Система охлаждения, отопления, вентиляции и кондиционирования cooling, heating, air conditioning and climate control systems

1.5. Периодичность замены эксплуатационных жидкостей, смазочных материалов

ОБЩИЕ СВЕДЕНИЯ

Моторное масло необходимо заменять через каждые 10 000 км пробега.
У нового автомобиля необходимо заменить масло после окончания обкатки (через
2500 км). При замене масла обязательно нужно установить новый масляный фильтр
(двигатель ЗМЗ–4062) или его фильтрующий элемент (все двигатели). Порядок замены
масла см. в подразделах 2.3.2, 2.3.2.2
и 2.3.3.3.

В картер двигателя рекомендуется заливать масло той же марки, что и
было в двигателе. Если заливают масло другой марки, нужно предварительно промыть
систему смазки двигателя маслом той марки, которое будет залито в двигатель.
Для этого слить старое масло, залить новое масло на 2–4 мм выше метки «0» на
указателе (щупе) уровня масла. Запустить двигатель и дать ему поработать на
холостом ходу примерно 10 мин. Затем слить масло, заменить масляный фильтр или
его фильтрующий элемент и залить свежее масло.

Охлаждающую жидкость необходимо менять один раз в 2 года или через 60
000 км пробега (в зависимости от того, что наступит раньше). Порядок замены
охлаждающей жидкости
см. в подразделе 2.4.4. Следует
иметь в виду, что охлаждающая жидкость ядовита, поэтому нельзя засасывать ее
ртом при переливании. При работе с охлаждающей жидкостью рекомендуется пользоваться
защитными очками, не курить и не принимать пищу. Если жидкость попала на открытые
участки кожи, промыть их водой с мылом.

Масло в коробке передач необходимо заменять через 60 000 км пробега.
Порядок замены масла см. в подразделах 3.3.2 и
3.4.2. Через каждые 20 000 км пробега нужно проверять
уровень масла в коробке передач и при необходимости доливать. Уровень масла
в картере коробки должен доходить до края наливного отверстия. Если в слитом
масле есть металлические частицы или оно очень грязное, следует промыть коробку.
Для этого залить в ее картер 0,9 л свежего масла. Поднять домкратом заднюю часть
автомобиля. Запустить двигатель и, включив первую передачу, дать ему поработать
2–3 мин. Затем слить масло и залить свежее. При проверке уровня масла нужно
очистить поверхность сапуна от грязи и несколько раз повернуть его колпачок,
чтобы удалить попавшую под него грязь.

Масло в картере заднего моста необходимо менять через 60 000 км пробега.
Масло заменяют так же, как в коробке передач. Через 20 000 км пробега нужно
проверять уровень масла в картере и при необходимости доливать. Уровень масла
должен доходить до края наливного отверстия. При проверке уровня масла нужно
очистить от грязи сапун так же, как это делали для коробки передач.

Предупреждение

Использовать
повторно слитую тормозную жидкость запрещается.

Тормозную жидкость в приводах сцепления и тормозов необходимо менять
один раз в 2 года независимо от пробега автомобиля. В приводах сцепления и тормозов
используются тормозные жидкости отечественного производства «Роса», «Роса–3»,
«Томь», «Нева» или их зарубежные аналоги на не нефтяной основе, уровень качества
которых не ниже DOT–3. Использовать жидкости других марок, особенно жидкости
на нефтяной основе, запрещается.

Тормозная жидкость гигроскопична, поэтому ее нельзя хранить в открытой таре.

Порядок замены тормозной жидкости следующий:

1. Снять крышку бачка главного цилиндра тормоза.

2. Снять резиновые защитные колпачки с клапанов выпуска воздуха на колесных
цилиндрах
и надеть на клапаны резиновые шланги, концы которых опустить в стеклянные
сосуды.

3. Отвернуть клапаны не более чем на один оборот и, нажимая на педаль тормоза
до упора, слить жидкость. По мере прекращения вытекания жидкости из шлангов
заворачивать клапаны выпуска воздуха.

4. Вылить из сосудов слитую тормозную жидкость и поставить их на место.

5. Залить свежую жидкость в бачок главного цилиндра, отвернуть все клапаны
выпуска воздуха на один оборот и, нажимая на педаль тормоза до упора, заполнить
систему тормозов. При этом нужно постоянно доливать жидкость в бачок главного
цилиндра. После того как из шлангов, надетых на клапаны выпуска воздуха, начнет
вытекать чистая тормозная жидкость, завернуть клапаны.

6. Прокачать систему тормозов для удаления из нее воздуха (см.
подраздел 6.9).

7. Закрыть пробкой бачок главного цилиндра тормоза. Снять шланги с клапанов
выпуска воздуха и надеть на них защитные колпачки.

Таким же образом заменяют жидкость в гидроприводе сцепления.

Распространенные поломки и их признаки

Посторонние звуки со стороны подвески, потеря плавности хода, скрипы, «раскачка» возникают при износе ее подвижных элементов – рычагов, сайлентблоков, стоек. Слабое место конструкции – шаровые наконечники легкосплавных рычагов передней подвески.

Вибрация, треск мотора при холодном пуске, исчезающие по мере прогрева двигателя или ставшие постоянными, встречаются на автомобилях с бензиновым двигателем V6 объемом от 2.4 до 4.2 L. Это признак износа деталей цепного привода ГРМ (цепи, роликов, успокоителей, гидравлического натяжителя). Неисправность возникает после 100 тыс. км пробега.

Проблемы с пуском двигателя, «плавающими» оборотами холостого хода, повышенным расходом топлива на «дизельных» A6 C5 возникают после 200 тыс. км пробега. Причина – износ насос-форсунок (на более поздних версиях – пьезофорсунок), поломка привода ТНВД.

Дизельные двигатели

Дизельное топливо по DIN EN 590 Цетановое число не менее 49
Биодизельное топливо по DIN 51 606 РМЕ
Топливный бак
Объем 55 л или 62 л на моделях с полным приводом
в том числе резервный запас 7 л или 8 л на моделях с полным приводом
Стеклоомыватель
Тип вода с концентратом S – летом, W – зимой или спирт (не более 15%) с водой
Объем 3 л, 5.5 л при наличии фароомывателей
Двигательное масло (Обратитесь также к материалам подраздела Автомобильные химикалии, масла и смазки)
Тип Для моделей, начиная с 2000 года выпуска (MJ 00), продлен интервал обслуживания (WIV) и предусмотрены новые требования для двигательного масла.
Бензиновые двигатели // Дизельные двигатели
Выпуск
до 4/99 (MJ 98) 500 00, 501 01, 502 00 // 500 00 + 505 00 или 501 01 + 505 00
с 5/99 (MJ 00) без WIV 500 00, 501 01, 502 00 // 500 00 + 505 00, 505 00, 505 01
с 5/99 (MJ 00) с WIV 503 00, 503 01 // 506 00, 506 01
S3 503 01 // –
+ обозначает что обе спецификации должны быть указаны на упаковке масла
Возможно применение SF/SG (дизель CD) масел по спецификации API, или А2/А3 по спецификации ACEA (дизель В3 или В4)
Вязкость 5W30 (холодный климат), 20W40 (жаркий климат)
Объем, с заменой фильтра
Все двигатели 4.5 л
Разница между отметками «max» и «min» на измерительном стержне 1 литр
Система охлаждения смесь мягкой воды (60%) и антифризного концентрата (40%)
Антифризный концентрат G12 A8D (красного цвета) или соответствующий спецификации TL–VW 774 D (не смешивайте с любым другим)
Объем системы
Двигатели 1.6, 1.8 л 5.0 л
Количество антифриза, добавляемое в систему охлаждения для обеспечения требуемой морозоустойчивости (при этом столько же охладителя слить), л
Измеренное значение, °С. –5 –10 –15 –20 –30 Емкость
Двигатель 1.6, 1.8 л Дифференциальное
количество
Требуемая морозоустойчивость 2.5 2.2 1.8 1.5 1.2 0.5
–35° 5.0

Пример: Измерение показывает защиту от замерзания до температуры –10°С. В этом случае из системы охлаждения необходимо слить 2.2 л жидкости и добавить 2.2 л чистого антифриза. Тогда защита обеспечивается до температуры –35°С.

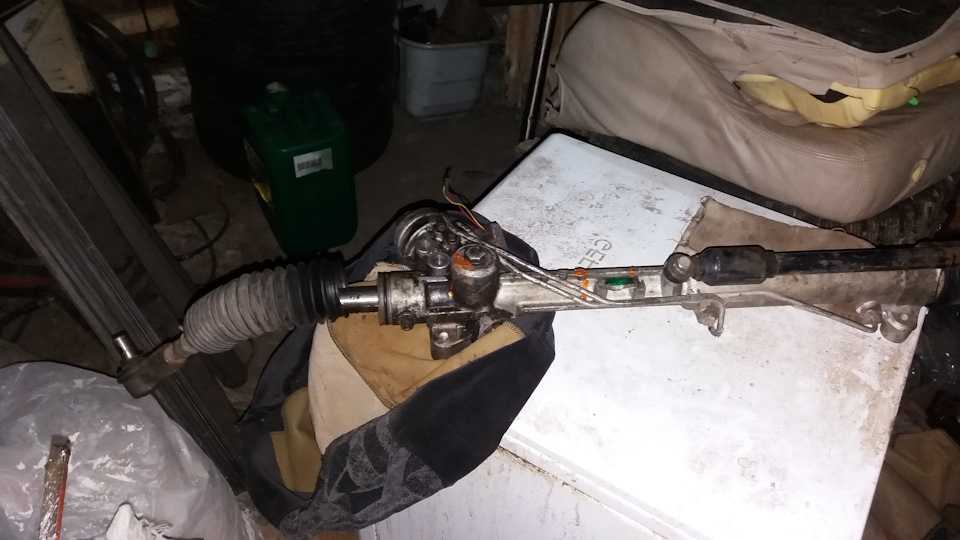

Порядок демонтажа рейки

После снятия кожуха под рулем, появится доступ к узлу креплению крестовины к рейке, там расположен болт Т50. Для его снятия придется повернуть руль на 180 градусов, и открутить с другой стороны гайку на 16. Затем повернуть этот болт и извлечь его.

Теперь можно вытянуть крестовину на себя или вниз, сидит она на шлицах очень плотно.

Теперь можно открутить болты крепления рейки, их три:

  • один сверху, в районе моторного отсека;
  • второй – возле вакуумного усилителя;
  • третий с нижней стороны рейки.

Чтобы открутить третий болт, понадобится удлинитель и трещотка. Тут возможны проблемы, так как увидеть болт сложно. Необходимо действовать наощупь,

Затем нужно демонтировать рулевые наконечники, снять заглушки которые крепятся на пластиковых болтиках и паре клипс, теперь появится доступ к рейке.

Необходимо снять пару болтов, которые расположены внизу – под валом. Одна трубка закручена в спираль при помощи пустотелого болта на 19. Вторая трубка проходит под спиральной, болт находится слева от первого, он на 22. Лучше не терять шайбы во время снятия.

Способ 2: к болтам можно подобраться с нижней части кузова, но для этого следует отогнуть алюминиевую пластину теплоотвода, которая закрывает крепеж со стороны колес.

Когда оба болта откручены, можно вытянуть шкив из пыльника салона и вытащить рейку через левую сторону.

Ищем течь масла Ауди А6

Найти течь масла Ауди А6 увлекательное занятие на несколько часов. Поддон, сальники коленвала или боковые крышки это плёвое дело, мы нашли занятие для людей увлечённых и опытных, терпеливых и рукастых. Сегодня наблюдаем за опытным поисковиком, находчиком и ликвидатором течей. Приступаем к спасательной операции.

Дано:

  • Автомобиль: A6
  • Год выпуска: 2011
  • Двигатель: CDYA (3.0 л., 2967 куб. см., 240 л.с.)
  • Особенности ДВС: V-образный, 6 цилиндров, TDI
  • Коробка передач: KJC (6-ти ступенчатая, модификация 09L)
  • Пробег: 187 450 километров

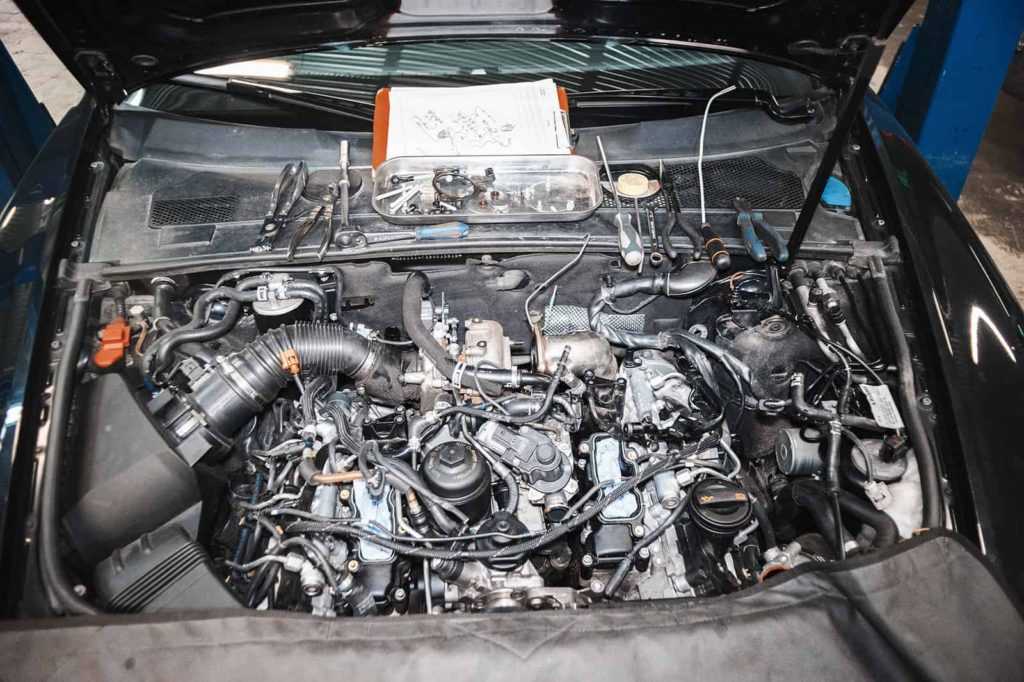

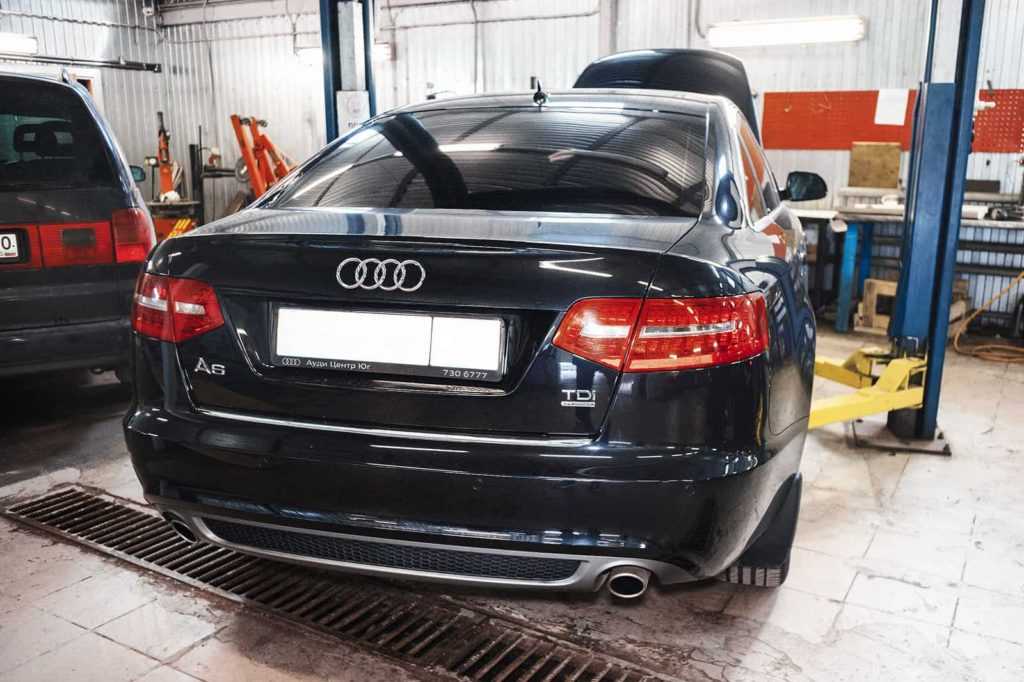

Загоняем Ауди в ремонтную зону, проводим диагностику – ничего критичного сканер не обнаруживает.

Сначала диагностика Ауди, потом поиски течи

Ясно понятно, что источник течи прячется в глубине. Начинаем поиски. Отключаем датчики и снимаем верхнюю часть впускного коллектора.

Течь масла Ауди А6, мы идём к тебе!

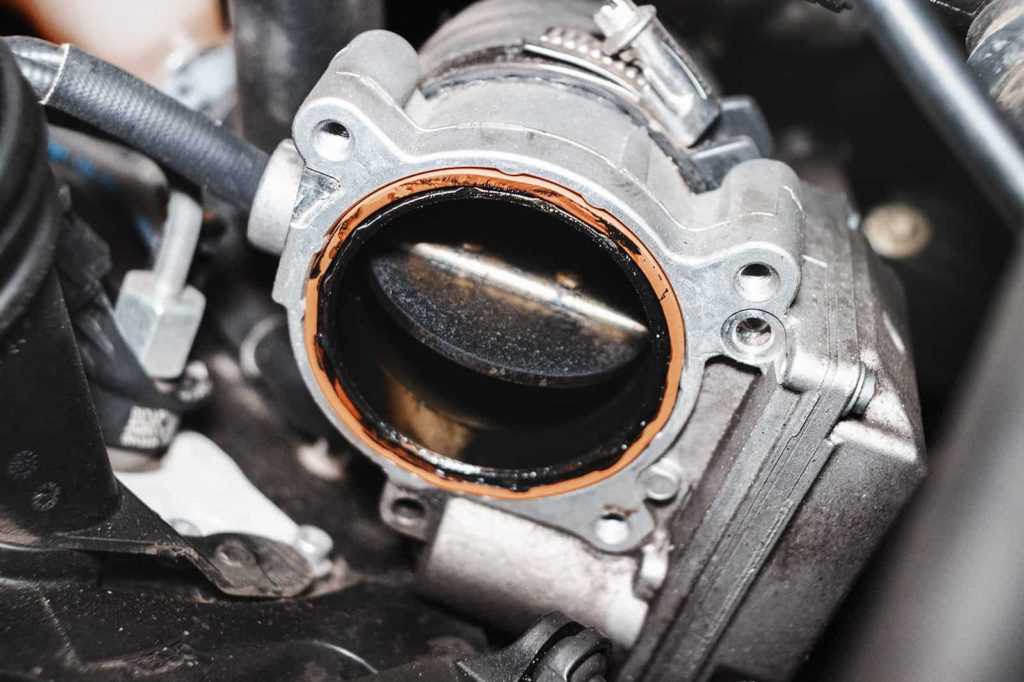

Дроссельная заслонка с нормальным рабочим налётом. Узел обязателен к очистке.

Дроссельная заслонка с нормальным рабочим налётом

Немного освободив пространство под капотом получаем возможность запечатлеть течь двигателя Ауди А6 фотоаппаратом.

Масла в развале двигателя немало

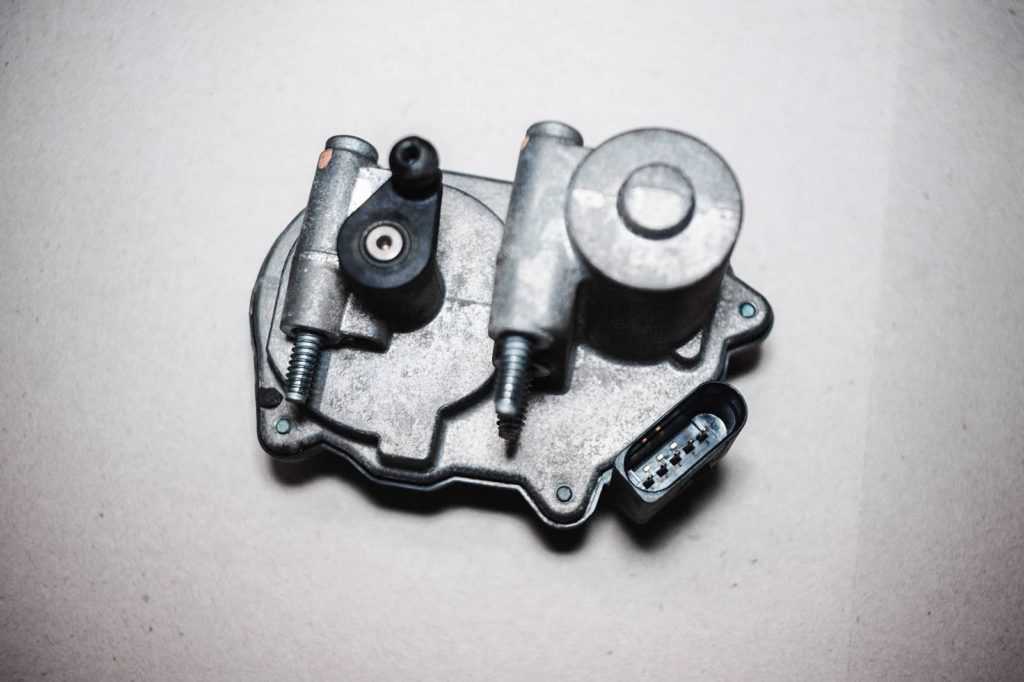

Снимаем электродвигатели, меняющие геометрию заслонок впускного коллектора.

Электродвигатели, изменяющие геометрию впускного коллектора

Отсоединяем трубки подачи охлаждающей жидкости и различные магистрали. Всё долой с нашего пути.

Все трубки и магистрали долой

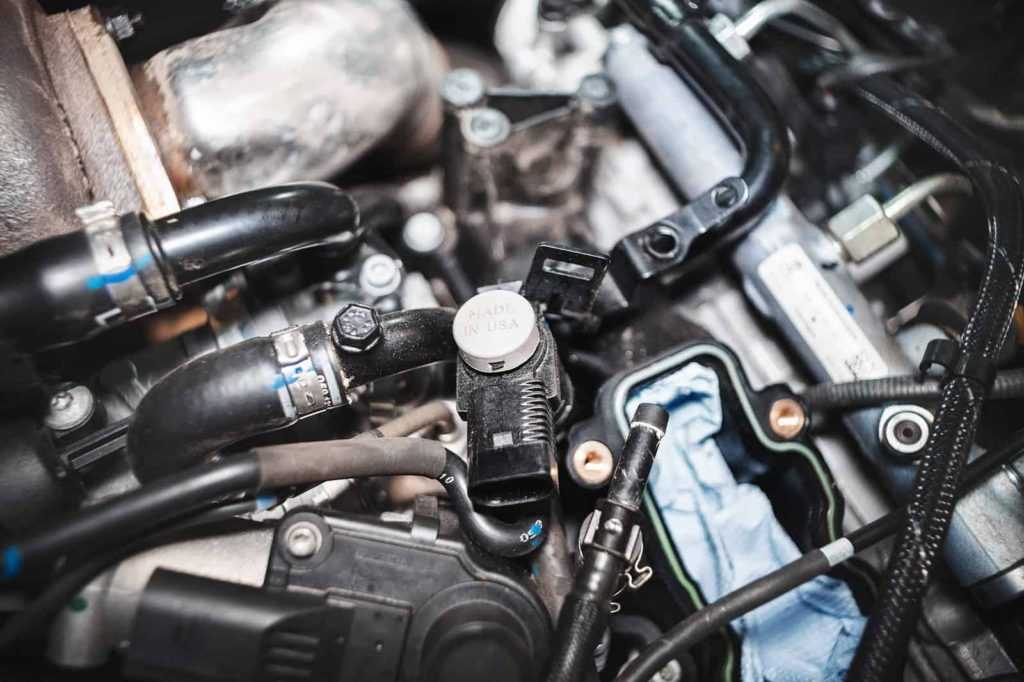

Без американцев никуда. Некоторые датчики концерн VAG заказывает только в Америке. Такое ощущение, что под боком нет места, технологий и образованных специалистов. Странная политика.

Без американцев никуда

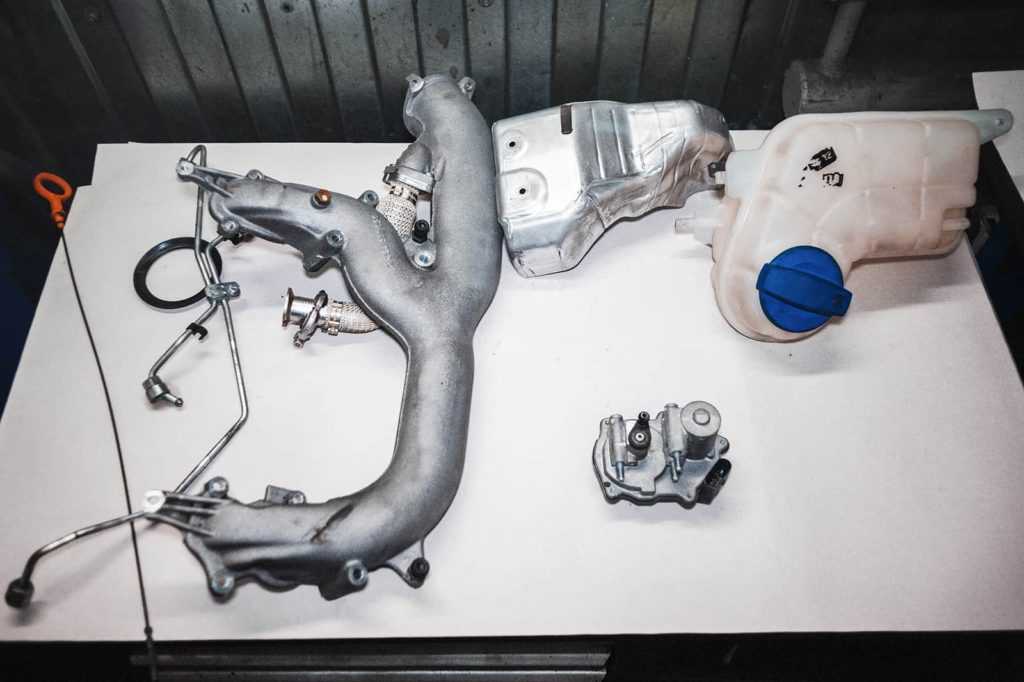

Стол начинает наполняться автомобильными экспонатами выставки “Дизельный двигатель Ауди 3.0”.

Всё что сняли раскладываем на столе

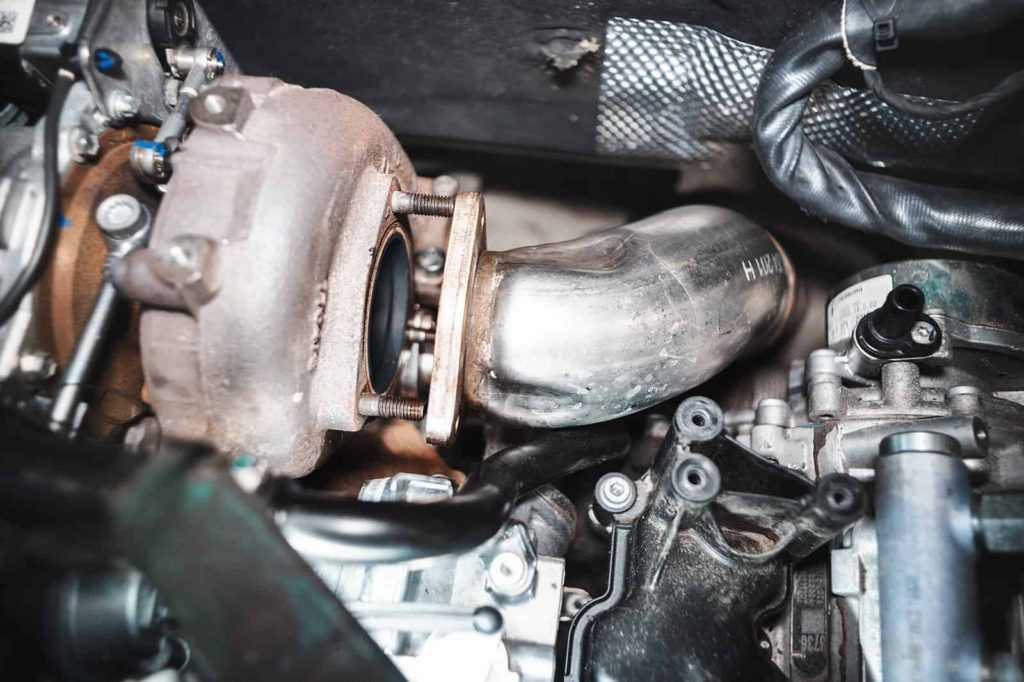

Откручиваем приемную трубу и отводим ее в сторону, теперь можем снять трубку подсоединяющую турбину к радиатору EGR (рециркуляции отработавших газов).

Откручиваем патрубок турбины Ауди и отодвигаем его в сторону

Чайная пауза и обсуждение возможных вариантов. Скорее всего при таком пробеге и таком количестве масла на двигателе дело в прокладке корпуса масляного фильтра, либо монтажной платы, на которой установлен маслоотделитель, масляный радиатор и сам корпус масляного фильтра. Точную локацию течи узнаем чуть погодя.

Чайная пауза, следующий шаг демонтаж радиатора EGR

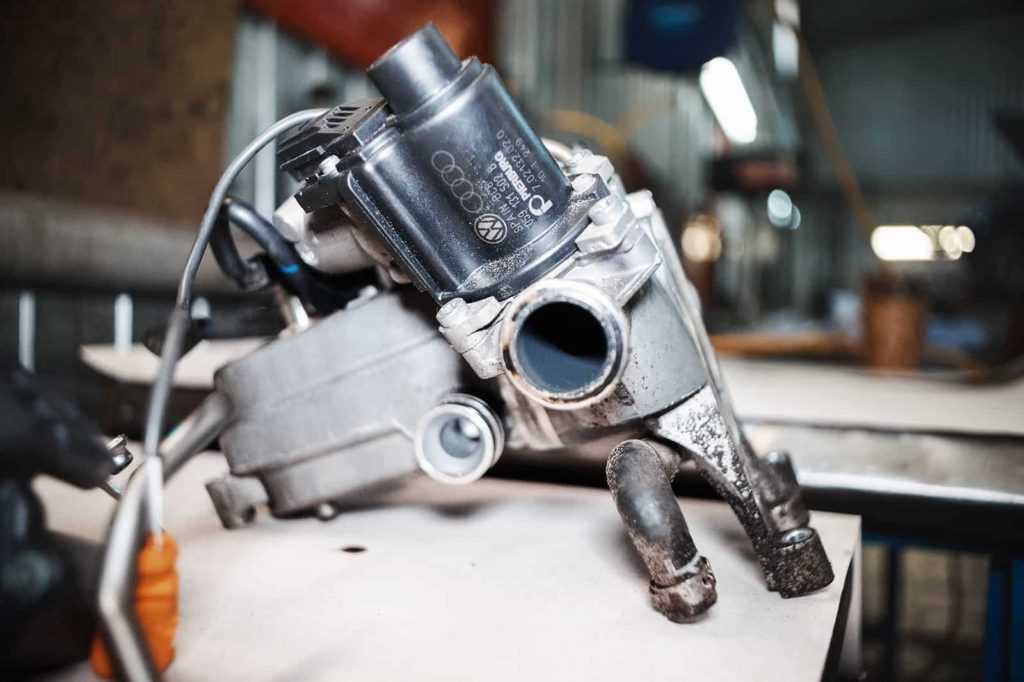

Отсоединяем все патрубки, выкручиваем болты и радиатор рециркуляции отработавших газов занимает своё место на столе. Радиатор EGR своим появлением обязан экологам. Вещь сложная, высокотехнологичная и приносящая много хлопот.

Снимаем радиатор рециркуляции отработавших газов Ауди А6

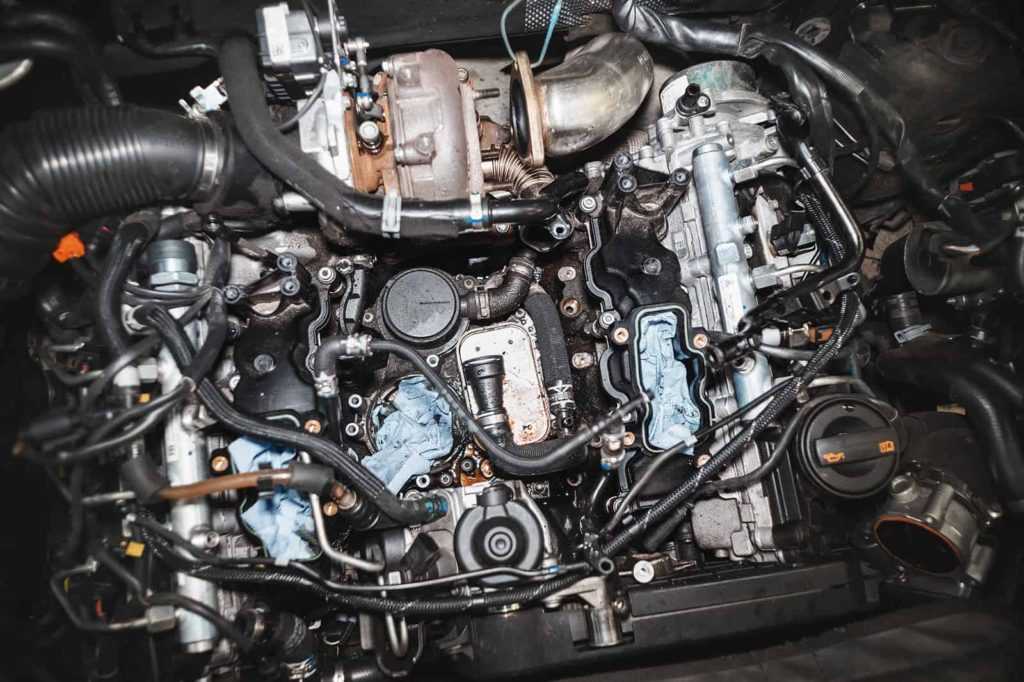

Далее избавляемся от корпуса масляного фильтра.

Снимаем корпус масляного фильтра Ауди А6

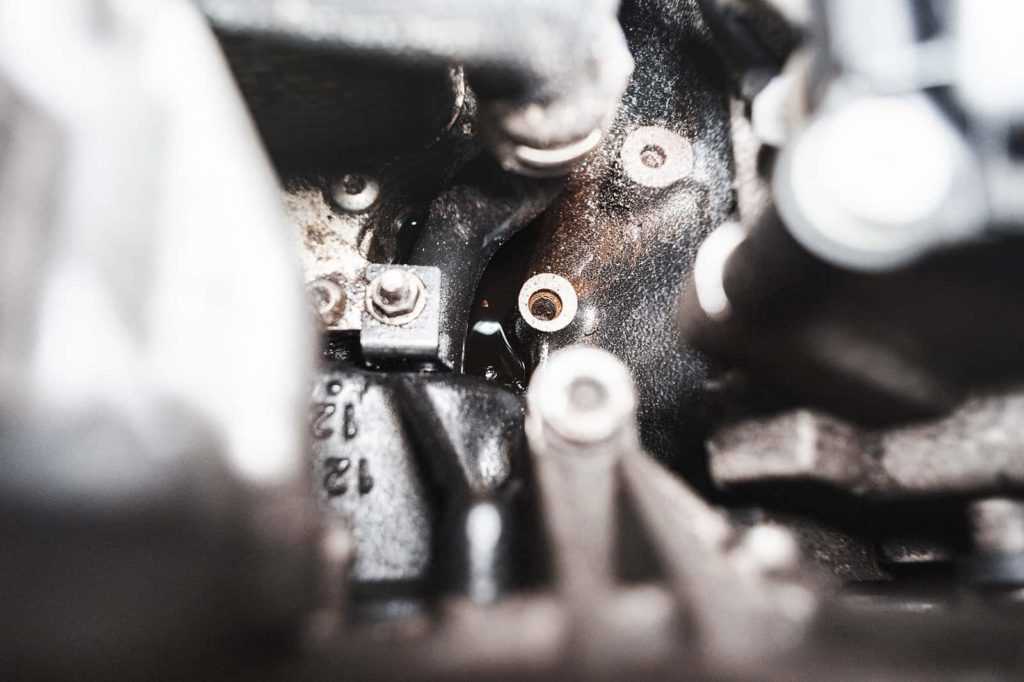

Видим, что течь находится ниже. Но вот прям ощущается, что мы близко!

Течь масла Ауди А6 совсем рядом

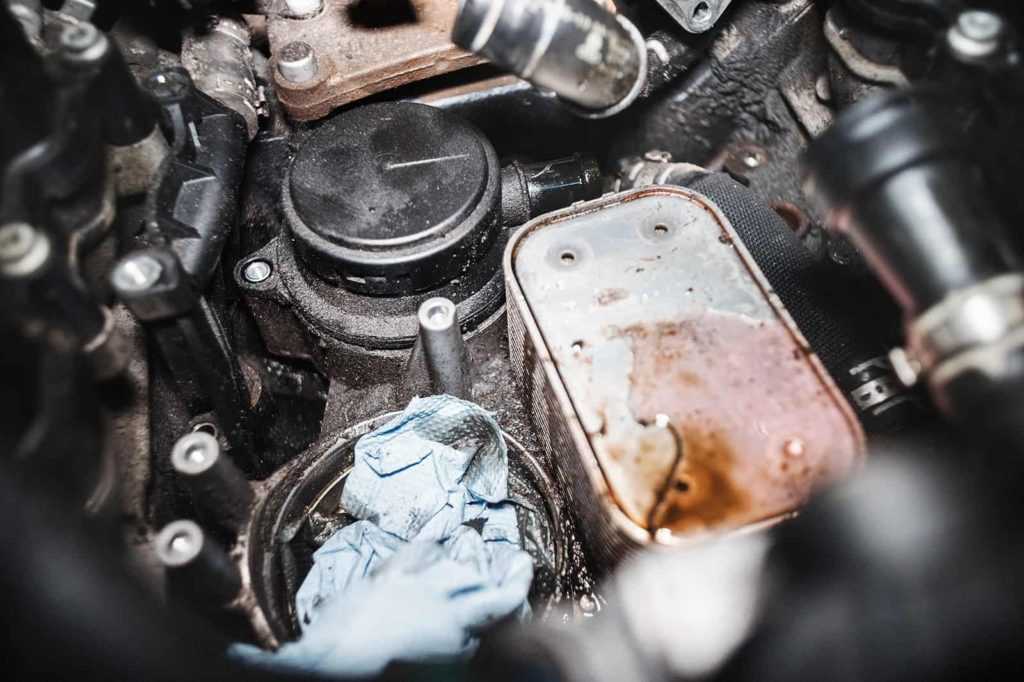

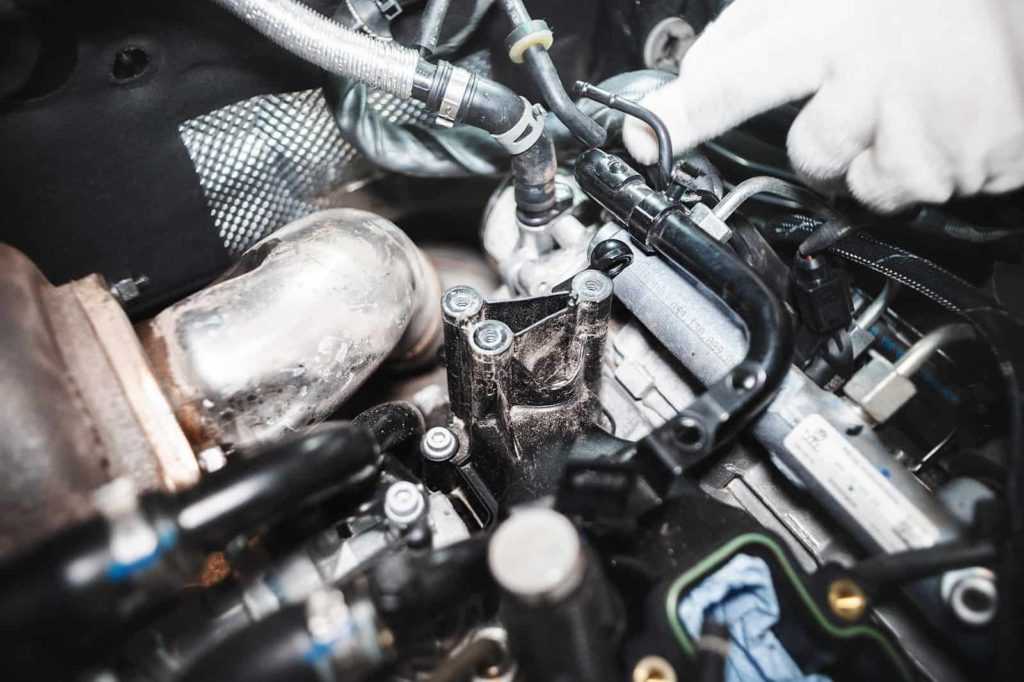

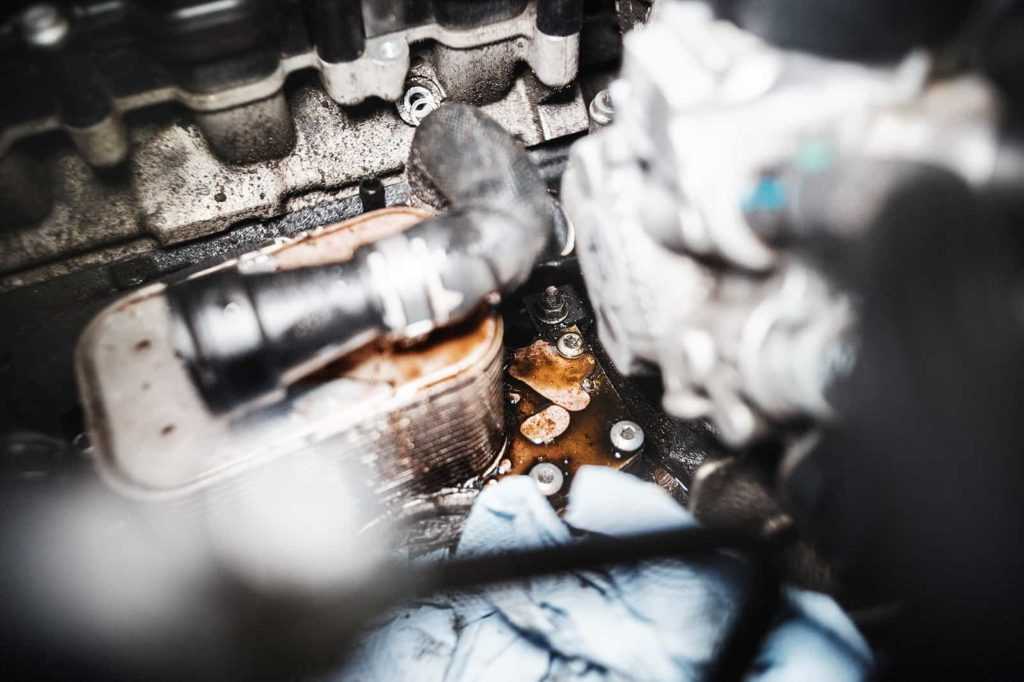

Теперь на очереди масляный радиатор и клапан регулировки давления картерных газов, он же маслоотделитель.

Наступает черёд масляного радиатора и клапана регулировки давления картерных газов

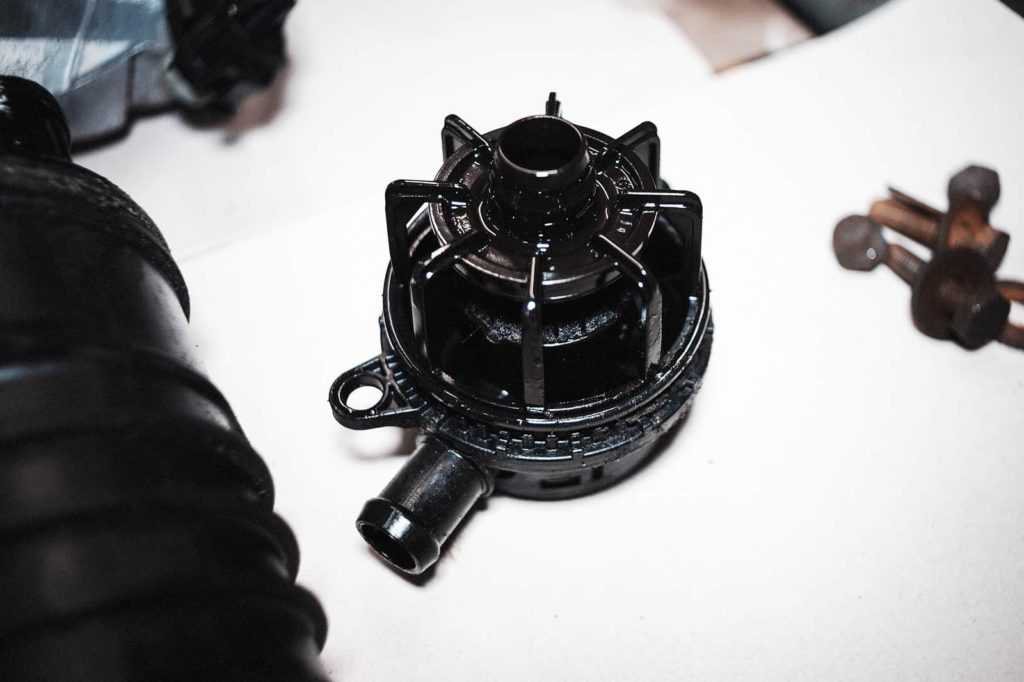

Сначала уделяем внимание маслоотделителю Ауди А6. Клапан маслоотделителя Ауди А6

Клапан маслоотделителя Ауди А6

Затем масляному радиатору.

Следом за клапаном регулировки давления снимаем масляный радиатор Ауди А6

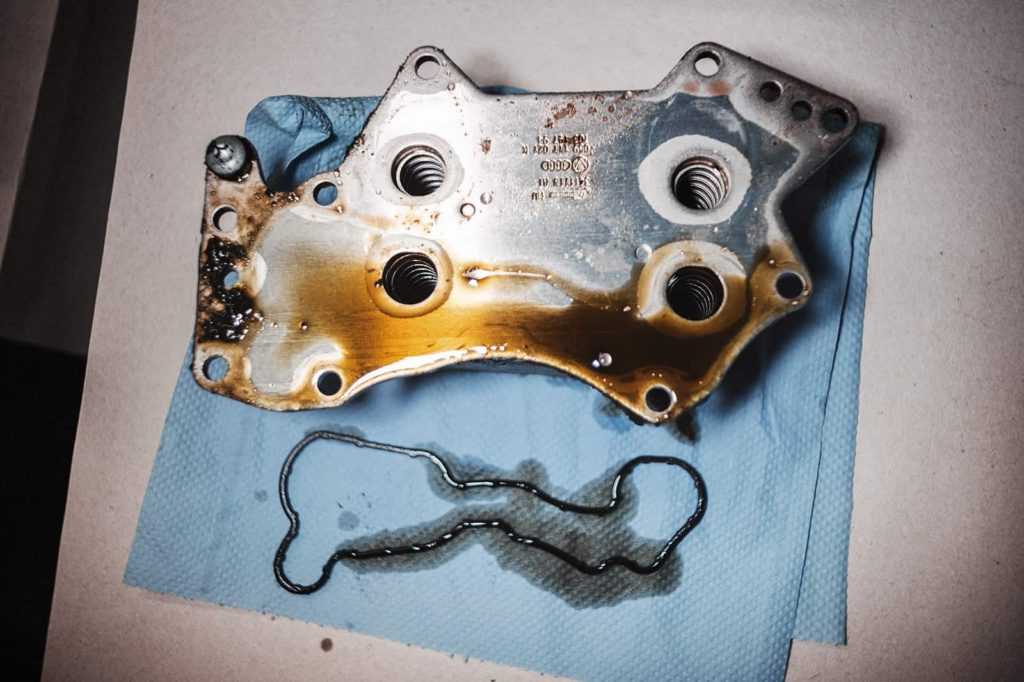

Был вариант, что течь организовывала прокладка масляного радиатора, но нет. Она в плачевном состоянии, но свои функции ещё выполняла.

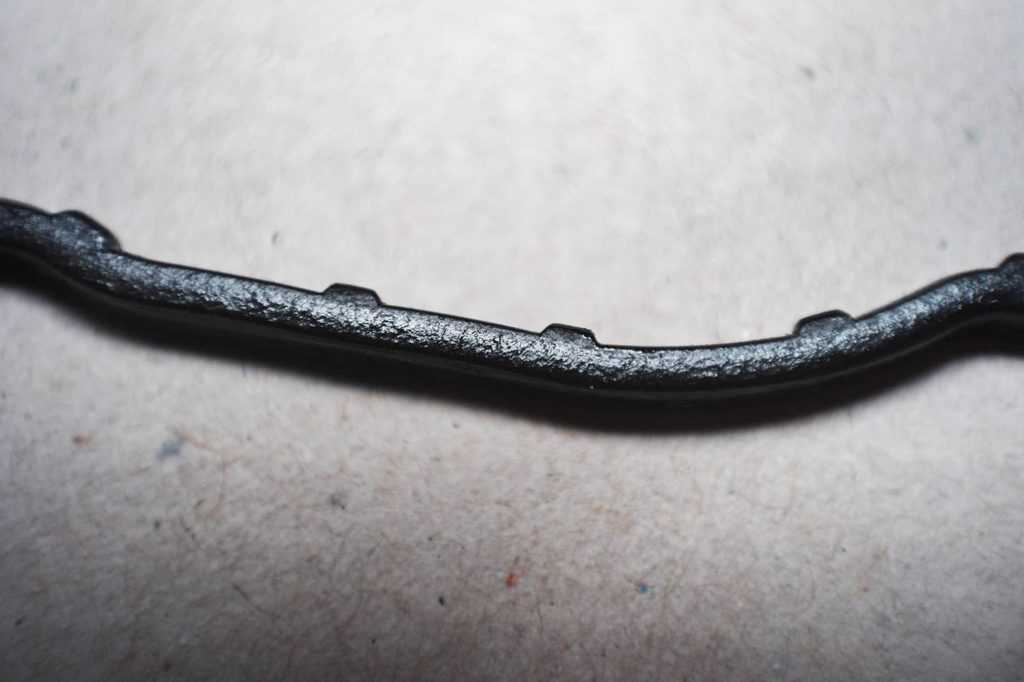

Прокладка масляного радиатора крупным планом

Теперь вариант только один – прокладка монтажной платы. Откачиваем масло и охлаждающую жидкость из монтажной платы.

Откачиваем масло и охлаждающую жидкость из монтажной платы Ауди А6

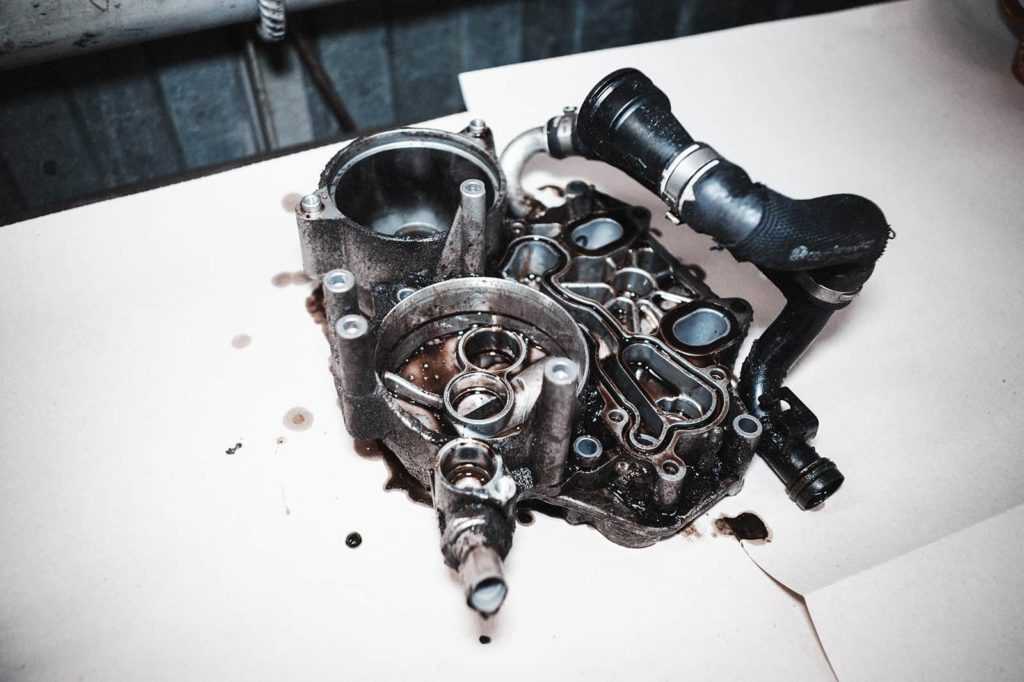

Снимаем её и располагаем на столе. Ей прописаны очистительные нефрасовые ванны и комплект новых уплотнений.

Располагаем монтажную плату двигателя Ауди А6 на столе

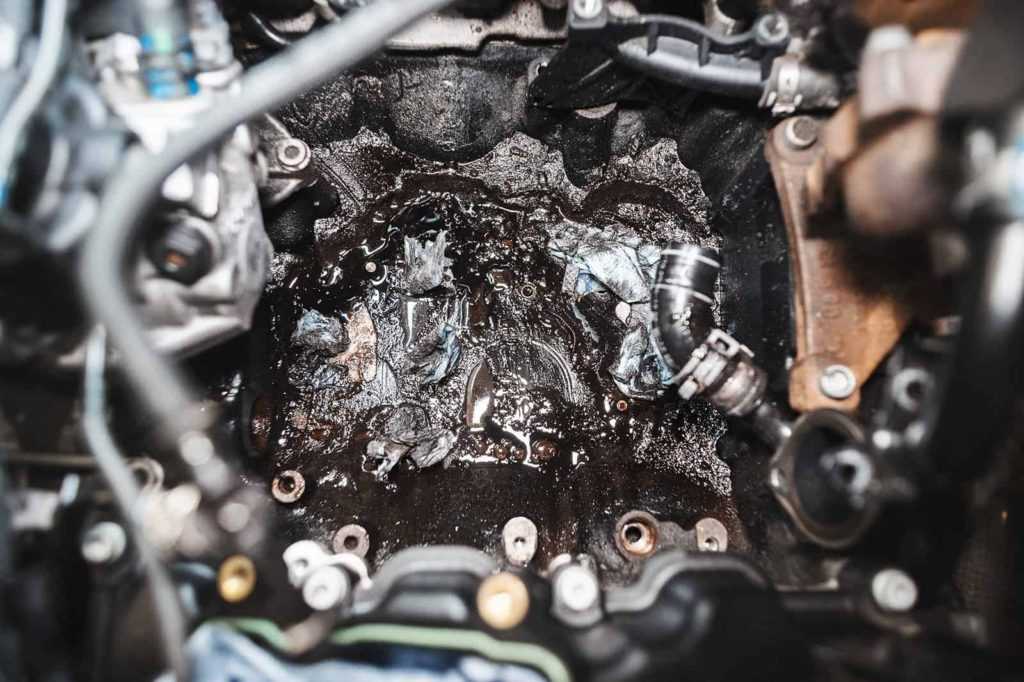

Тадааааааааммммммммм! Вот он, источник масляной феерии, анархия масла и грязи, течь масла Ауди А6, наша конечная остановка.

Тадаааааммммм! Течь масла Ауди А6 найдена

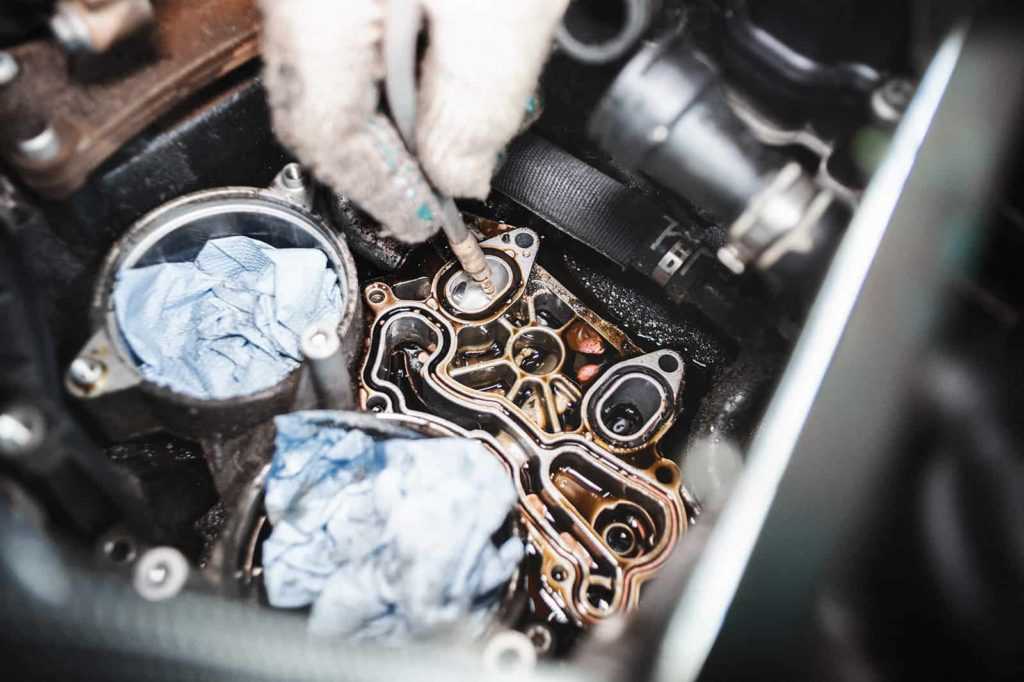

Очищаем блок цилиндров и прокладку монтажной платы от смеси масла, песка и пыли. Чистота – залог здоровья и долговечной работы любого агрегата, а двигателя и подавно

Очищаем блок цилиндров и прокладку монтажной платы от смеси масла и грязи

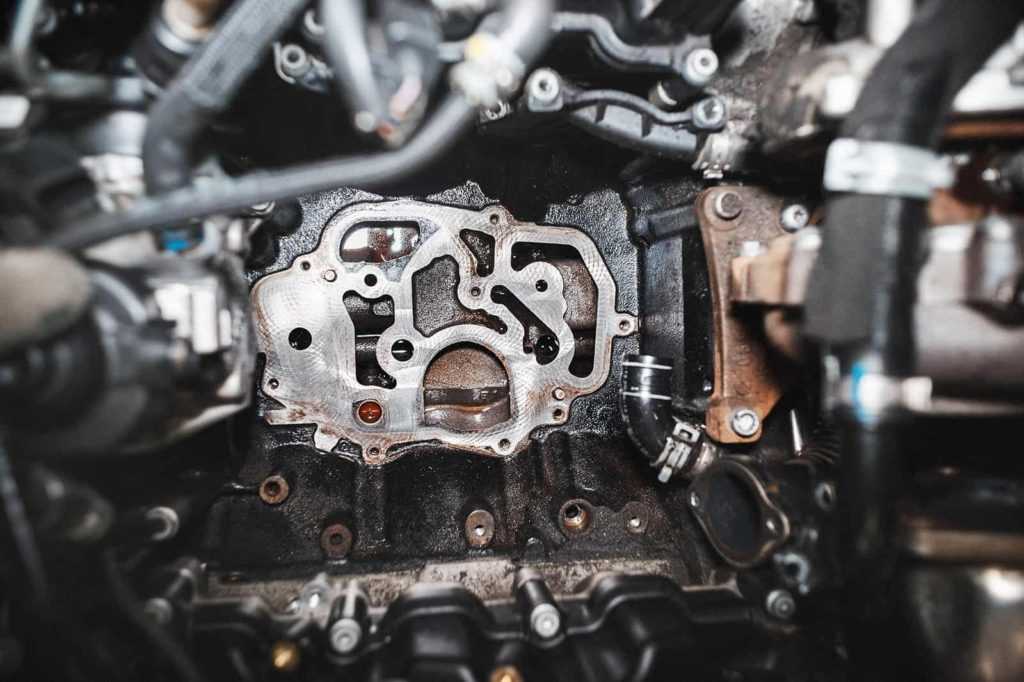

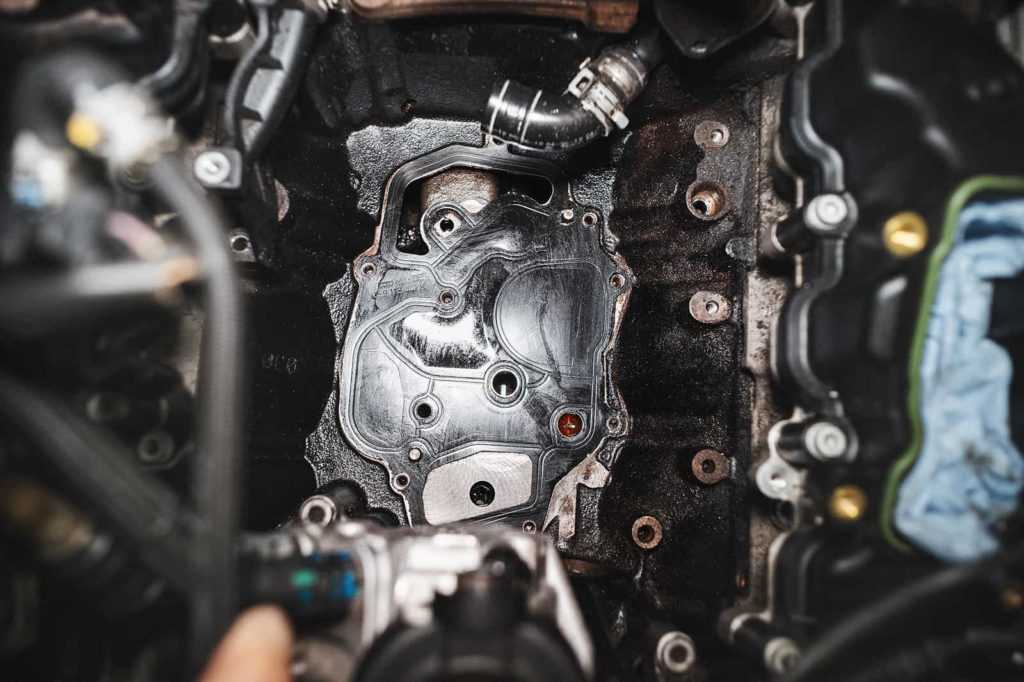

Вытаскиваем прокладку монтажной платы Ауди А6, а на её место готовим новую.

Снимаем прокладку монтажной платы

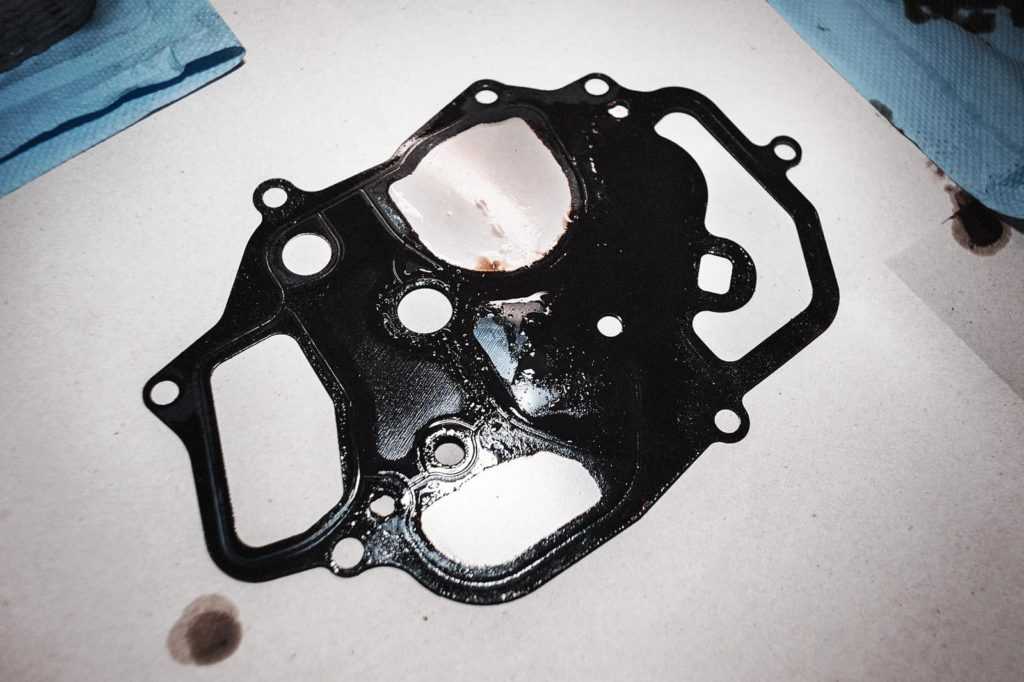

Старая прокладка монтажной платы Ауди А6 отработала своё, теперь пора и на покой.

Старая прокладка отработала своё, теперь пора и на покой

Течь масла Ауди А6 обнаружена, набираемся сил для её ликвидации.

Ремонт своими руками

С рулевой рейки следует убрать грязь и ржавчину, промыть корпус. Высушить или протереть ветошью. Снять пыльники, открутить все тяги.

Разборка и дефектовка:

  1. Разобрать рулевой механизм.
  2. Демонтировать поджимной упор.
  3. Извлечь реечный вал.

Все детали следует тщательно промыть, обезжирить. Выполнить их дефектовку – внимательно осмотреть элементы, поверхности. Если есть задиры, места сильного износа на валу, то это вызовет закусывание при вращении деталей друг относительно друга. В результате появится шум, ухудшится управляемость машины. Сильно изношенный вал нужно менять.

При незначительном износе, реечный вал и шейки распределителя нужно подвергнуть шлифовке. Все подшипники, уплотнительные кольца, резинки и сальники заменяют на новые. Поверхности очищают от стружки, наносят смазку. Узел собирается в обратном порядке. Регулировочный упор следует подтянуть, чтобы устранить зазор.

Собранную рулевую рейка ставят на испытательный стенд. Подключают гидравлические шланги, выполняют проверку на соответствие рабочих параметров норме.

Что нужно для снятия рейки

Для работы потребуется слесарный инструмент и запасные части:

  • набор гаечных ключей, головок с воротком и удлинителем;
  • крестовые и шлицевые отвертки;
  • рейка б/у или новый вал с ремкомплектом.

На моделях с механической коробкой передач рейка снимается легче, чем на «Ауди» с АКПП, так как подобраться к болтам проще. Для облегчения откручивания крепежа следует подготовить карданный шарнир для торцевых головок. Также следует позаботиться об обеспечении хорошего освещения в помещении.

Искать ремкомплект нужно не по номеру рейки а по VIN, желательно приобретать такие наборы, где некоторые важные элементы (серединная втулка, концевой сальник) поставляют парами. Напорные сальники, средний и крайний правый – должны иметь либо внутреннее пластиковое кольцо, либо комплектоваться отдельным уплотнительным кольцом. При необходимости можно купить детали из ремкомплекта по отдельности.

Обслуживание, проводимое согласно указателю интервалов обслуживания на приборной доске

Предупреждение: Для моделей с 2000 года выпуска (MJ00) применяется увеличенный интервал обслуживания (WIV) (автомобили с системой «Long–Life–Service»). Автомобили с этой системой могут быть определены по номеру «QG1» в сервисной книжке или по табличке с данными автомобиля. Табличка с данными автомобиля находится в багажнике рядом с нишей для запасного колеса.Предупреждение: У автомобилей с системой «Long–Life–Service», у которых система заправлена маслом, отличным от –Norm 503 00 или 506 00, указатель интервалов обслуживания должен быть установлен на 15.000 км или 12 месяцев. Это производится сбросом указателя с помощью установочной кнопки на приборной доске.Предупреждение: СТО дополнительно, при каждом обслуживании, с помощью прибора для опроса памяти неисправностей V.A.G. 1551 считывают данные из памяти неисправностей электронных приборов управления двигателя, ABS, подушки безопасности и противоугонной системы. С этой целью рекомендуется через определенные промежутки времени обращаться на СТО. При этом необходимо иметь в виду, что некоторые неисправности, например вышедшие из строя датчики системы управления двигателем, не приводят к заметному снижению характеристик автомобиля. Приборы управления имеют режим аварийного функционирования или же работают на резервных параметрах, что не может быть выявлено водителем. Опрос памяти неисправностей осуществляется через диагностический разъем.

Диагностика и обслуживание A6: для чего нужны?

Большинство автомобилей A6 С4–С7 версий – представители вторичного рынка, имеющие солидный пробег. Полноценная компьютерная и ручная диагностика – единственный способ точно узнать возраст и состояние аппарата.

Рекомендованная периодичность обслуживания «наследников» 100-й модели (С4, С5, С6, С7):

  • Каждые 15 т. км (или один год) – замена моторного масла, фильтров, диагностика ходовой.
  • Каждые 30–45 т. км (раз в два года) – смена топливного фильтра, свечей зажигания, колодок, общая диагностика.
  • Каждые 60 т. км (не реже 4 лет) – замена масла АКПП / МКПП, охлаждающей, тормозной жидкости (ГУР).

Шестиступенчатые АКПП Audi — 01J (CVT), 6HP28, 6HP19, 6HP21, 6HP26A (ZF) – заявлены производителем как «необслуживаемые», поэтому не имеют отверстий под щуп и заливной горловины. ТО каждые 50–60 т. км и ремонт АКПП можно проводить только в сертифицированных технических центрах.

Особенности ремонта

Компьютерная диагностика ранних версий Ауди A6 C4 (переходных) проводится только в автосервисах, поскольку существуют модификации со старой бортовой системой контроля, не имеющие диагностического разъема (VAG com).

Основная «головная боль» мотористов – обслуживание уникального привода ГРМ с четырьмя «ветками» цепной передачи. Ресурс узла — от 120 до 180 т. км. Для замены цепей привода, расположенного со стороны КПП, приходится полностью снимать мотор с авто. По регламенту производителя на этот вид работ отводится от 11 до 27 трудочасов.

Немногие специалисты берутся за ремонт Ауди A6 C5 и C4, на которые ставили архаичные системы зажигания с механической регулировкой угла опережения, а также механические системы впрыска топлива KE-Jetronic.

C4

Обычно выполняют капремонт двигателей объемом 1.8, (2.4, 2.5L), системы моновпрыска, зажигания. Делаем замену расходометра, потенциометра дроссельной заслонки, клапана вентиляции картерных газов. Кроме того, бывает необходим:

  • Ремонт, калибровка механических форсунок, дозатора-распределителя.
  • Ремонт автоэлектрики (стартера, генератора, приборов индикации).
  • Заправка кондиционера, установка новых клапанов отопителя.

C5

Устраняем проблемы с холодным пуском двигателя, повышенным расходом топлива из-за неисправностей системы Digifant. Ставим новый регулятор давления топлива, реле питания, топливного насоса, датчика температуры ОЖ. Удаляем катализаторы.

C6

Делаем ремонт АКПП / МКПП. Выполняем замену прокладки выпускного коллектора, привода маслонасоса, форсунок (Bosh), ТНВД (2.0 ТДИ), приводного ремня ТНВД ( V6 TDI). Ремонтируем сервопривод заслонок впускных каналов, электромеханического стояночного тормоза. Занимаемся обслуживанием пневмоподвески — сюда входит:

  • восстановление пневмобаллонов;
  • устранение замыканий в проводке;
  • износа компрессора (блока клапанов).

C7

Отключаем систему ЕГР или чистим её клапаны — что предпочтёт клиент. Обслуживаем дроссельный узел, турбонагнетатель, топливную аппаратуру дизельных и бензиновых двигателей. Устраняем неисправности подвески, блоков ABS, тормозной системы.

Сеть автосервисов DDCAR в Москве предлагает услуги мотористов, слесарей, автоэлектриков с опытом работы более 10 лет. Наши мастера досконально знают специфику работы с автомобилями Audi. Сотрудники техцентра проведут расширенную диагностику авто по 40 параметрам, помогут подобрать оригинальные запчасти или аналоги по выгодным ценам, оперативно устранят любую поломку.

Кондиционеры


Climatronic — ремонт электропривода управления рециркуляцией воздуха (rus.)
Фотоотчет.
Причина ремонта: проворачивается шестеренка электропривода управления рециркуляцией воздуха. Слышен треск при нажатии кнопки рециркуляции. Климатроник при самодиагностике выдает ошибку 4FA, при включении и отключении режима рециркуляции под торпедой раздается жужжание и щелканье, в дождь — всё запотевает.


Отопитель и климатическая установка (rus.)
Техническое руководство Skoda. Обучение специалистов станций техобслуживания. Подробно рассмотрены климатические установки применяемые на автомобилях Felicia (нерегулируемый компрессор), Fabia (компрессор с внешним регулированием), Octavia I (компрессор с внутренним регулированием), Octavia II (компрессор с внешним регулированием), SUPERB (компрессор с внутренним регулированием).


Электромоторы управляющие заслонками климатроника, платформа А5 (rus.)
Фотоотчет


Диагностика: Группа 08. Климатроник, платформа А4, 3B1-907-044-A (1998 год выпуска) (rus.)
Фотоотчет


Ремонт компрессора кондиционера Sanden SD-709 (rus.)
Фотоотчет

Электромоторы управляющие заслонками климатроника, платформа А5 (rus.)
Фотоотчет

Гильзовка компрессора кондиционера, как оживить компрессор (rus.)
Фотоотчет

Восстановление муфты компрессора кондиционера (электромагнитной катушки муфты) (rus.)
Фотоотчет

Частичная разборка компрессора кондиционера Sanden SD7V16. Golf 3 VR6 (357820803R) (rus.)
Фотоотчет


Sanden SD7 Service Manual (eng.)
Руководство по ремонту компрессоров кондиционеров Sanden, которые устанавливаются на большую часть автомобилей VW.


Основное управление микроклиматом (rus.)
Учебное руководство Mazda. Очень хорошо рассказывает о принципах работы диагностике и ремонту систем кондиционирования. Руководство разделено на следующие основные главы: Основные понятия, Система воздушного кондиционирования, Система отопления, Диагностика и ремонт. Представленные в данном руководстве данные, таблицы и процедуры служат только в качестве примеров. Они взяты из сервисной литературы и со временем подлежат значительным или незначительным изменениям. Чтобы предотвратить любую неправильную диагностику, всегда обращайтесь к современной сервисной литературе в процессе работы с системами управления микроклиматом.

Бытовые и автомобильные кондиционеры (rus.)

Как здесь найти нужную информацию?
Расшифровка заводской комплектации автомобиля (англ.)
Расшифровка заводской комплектации VAG на русском!
Диагностика Фольксваген, Ауди, Шкода, Сеат, коды ошибок.

Если вы не нашли информацию по своему автомобилю — посмотрите ее на автомобили построенные на платформе вашего авто.
С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Драйвер
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
