Замена датчика скорости форд фокус 2

Комплектации

  1. Самая бедная Ambi­ente была весьма небогата: центральный замок, передние электростеклоподъемники, усилитель руля и одна подушка безопасности, вот практически и все блага, которые мог подарить владельцу сей автомобиль. Полиуретановый руль без каких либо вставок, комбинация приборов без колодцев.  На фото салон рестаилинговой машины, а магнитола — это уже опция.
  2. Следующая Com­fort считалась минимальной достаточной, жизнь водителю облегчали зеркала, имевшие электропривод и обогрев, кстати, как и ручки дверей окрашенные в цвет кузова, а самое главное – кондиционер. Кстати сказать, что такой Focus, с двигателем 1,6 в 100 л.с. в кузове хэтчбек на момент выхода мог обойтись в 400000 рублей. Много это или мало судить не берусь, но с достоверностью могу сказать, что 21101 с 8-ми клапанным двигателем в комплектации люкс стоил 235 тысяч рублей.
  3. Следующая комплектация Trend ничем сильно полезным похвастать не могла. Да, противотуманные фары и руль в коже добавляли комфорта, но вот все остальное, типа: двухцветной отделки салона, хромированных элементов решетки радиатора и темных ободков передних фар – маловероятно. На фото автомобиль до рестайлинга.
  4. Топовой считалась комплектация Ghia. Как ее только не называли: гиа, гия, чия, чиа. Как не назови комплектация получилась достойная. Здесь уже 4 подушки безопасности, 4 электрических стеклоподъемника (причем все с режимом Auto), богатая обивка салона, датчики дождя и света и многое другое. Единственное что смущало — нелепая отделка центральной консоли “под дерево”.

Фокус 2 среди аналогично упакованных одноклассников выделялся самым скромным ценником. И это было не спроста.

После рестайлинга в 2008 году комплектации изменений практически не претерпели. С конца 2009 года, то есть когда пошел 2010 модельный год, комплектация Ghia уступила место Tita­ni­um, а комплектация Trend канула в лету.

Tita­ni­um от Ghia отличали так называемые спортивные сиденья с улучшенной боковой поддержкой, отделка центральной консоли под карбон, а снаружи темные ободки передних фар. На фото как раз салон моей машины после 90 тысяч пробега (предпродажное фото).

Назначение датчика заднего хода

Предназначение описанного изделия — замыкание-размыкание цепи света заднего хода при переключении трансмиссии в позицию «R» и, соответственно, из этого положения в «D», либо другое. Попросту говоря, для включения задних фонарей и, если это предусмотрено, подачи звукового оповещения при движении автомобиля задним ходом.

В некоторых моделях он отвечает также за включение дополнительных фонарей.

При поломке изделия, автовладельцу необходимо учитывать, что датчик имеет конструктивные различия, поэтому, если владельцу автомобиля доподлинно не известно, какой именно датчик расположен в его коробке передач, то необходимо сначала в этом разобраться.

В целом, ДЗХ автомобилей марки Форд Фокус 2 принципиально одинаковые по техническим характеристикам и конструктивным особенностям, за исключением пары нюансов.

Обзор механической коробки перемены передач

На раннем этапе выпуска Ford Focus 2 в зависимости от типа применяемого силового агрегата машины комплектовались механическими коробками перемены передач iB5, МТХ-75. После того как был проведен рестайлинг на транспортные средства стали устанавливать шестиступенчатую MМТ6. Все МКПП имеют принципиально одинаковую компоновку и отличаются лишь передаточными числами и некоторыми конструктивными особенностями отдельных деталей. Также есть различие с MМТ6, в конструкции которой имеется шестая передача. При этом установочные размеры совпадают, что обеспечивает хорошую взаимозаменяемость.

Все МКПП выполнены по классической двухвальной схеме и имеют синхронизированные скорости переднего хода. У КПП и дифференциала с главной передачей конструкция предполагает общий картер, к передней части которого присоединен узел сцепления.

Механика и автомат Форд Фокус 2 максимально унифицированы. Они имеют схожие установочные размеры. Поэтому замена МКПП на АКПП не вызывает больших сложностей.

Применение АКПП на автомобилях Ford Focus 2

На Форд Фокус 2 используется четырехступенчатая автоматическая коробка перемены передач 4F27E. Ее разработка была начата в 1997-1998 годах. АКПП рассчитана на установку в паре с силовыми агрегатами объемом от 1.2 до 2.0 литра.

Уникальность коробки проявляется в том, что узел имеет специальную нижнюю крышку. Ее снятие позволяет выполнить ремонт АКПП. При этом демонтаж агрегата с автомобиля не требуется, что значительнее упрощает обслуживание коробки.

Коробки 4F27E имеют несколько модификаций. На Форд Фокус 2, предназначенные для европейского и американского рынков, используются узлы с небольшими отличиями. Это позволяет подстроить конструкцию АКПП под разные условия эксплуатации.

Коробка 4F27E имеет удачную конструкцию и отменные эксплуатационные характеристики. Она применяется не только на Focus 2. АКПП 4F27E встречается помимо машин Форд на транспортных средствах . На них она именуется моделью FN4A-EL.

Коробка автомат 4F27E получилась надежной и удачной, но в 2004-2005 году был произведен ее полный рестайлинг. В результате сменился блок управления, а ее конструкция стала пятиступенчатой. Новая модель получила название FNR5 и уже долго используется компаниями Ford и Mazda.

Обрыв ремня – Замена двигателя на Форд Фокус 2

На данную работу у нас ушло 1,5 рабочих дняСтоимость б/у двигателя: 30,000 рублей. (есть в наличии)Стоимость замены двигателя: 16,000 рублей. (специализированный сервис)Комплект ремня ГРМ клиент привез свой, хотя у нас имелись оригинальные ремни в наличии

Наш сервис часто принимает в ремонт автомобили Ford с неисправными двигателями. Сегодня мы расскажем стандартную историю о том, как владелец автомобиля Форд Фокус 2 заменяет двигатель по причине обрыва ремня. Это произошло по причине использования низкокачественных расходников.

Неоригинальный ремень ГРМ имеет ресурс около 40-ка тысяч километров. Часто встречаются даже такие экземпляры, ресурс которых заканчивался и на 30-ти тысячах.

ПРИ ИСПОЛЬЗОВАНИИ НЕОРИГИНАЛЬНОГО РЕМНЯ, ПРОВЕРКА ЕГО СОСТОЯНИЯ ОБЯЗАТЕЛЬНА ПРИ КАЖДОМ ТО

Оригинальный ремень имеет более высокий ресурс и выхаживает 80-100 тысяч километров.

ГЛАВНОЕ – НЕ КУПИТЬ КИТАЙСКИЙ АНАЛОГ ПОД ВИДОМ ОРИГИАНЛЬНОГО

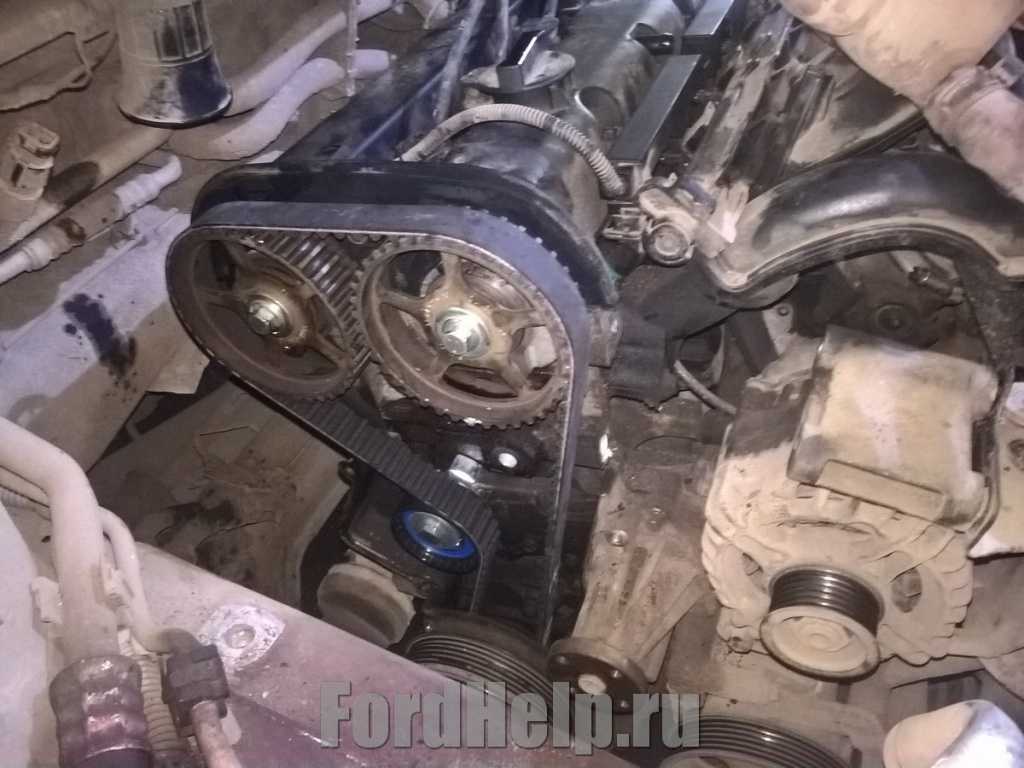

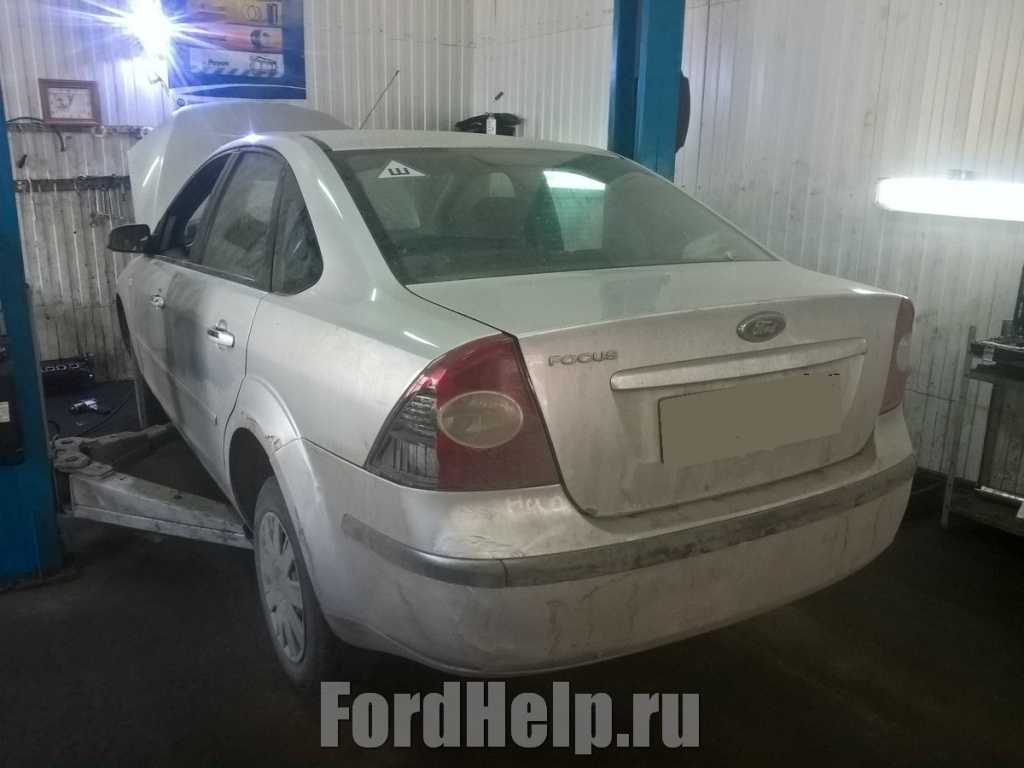

Причина, по которой к нам обратился владелец данного Фокуса заключается в следующем:

Обратившийся к нам Focus 2 проехал всего 30.000км. После замены ремня ГРМ. Ситуаций нас немного удивила, поскольку такой “сценарий” мы видим впервые. Обычно, с такими проблемами обращаются при пробеге свыше 50-ти тысяч, но купленный где-то по большой уценке ремень не оправдал возложенные на него надежды.

Как говорится, надежда умирает последней и клиент, надеясь на то, что клапана остались живы, попросил поставить новый ремень, чем мы и занялись

После установки нового комплекта, мы попытались завести мотор, но тщетно. Стук возобновился

БУДЬТЕ ВНИМАТЕЛЬНЫ, ПРИ ПУСКЕ МОТОРА С ОБОРВАВШИМСЯ РЕМНЕМ ГРМ ДЕРЖИТЕ НАГОТОВЕ ОГНЕТУШИТЕЛЬ, ВОЗМОЖНО ВОЗГОРАНИЕ

Далее клиентом было принято решение о замене двигателя, чем мы и занялись.

Стоимость б/у мотора на Фокус 2 в районе 30-40 тысяч рублей в зависимости от состояния.

Нами был предложен мотор из наличия по стоимости 30,000 рублей. Клиент согласился.

И мы приступили к работе

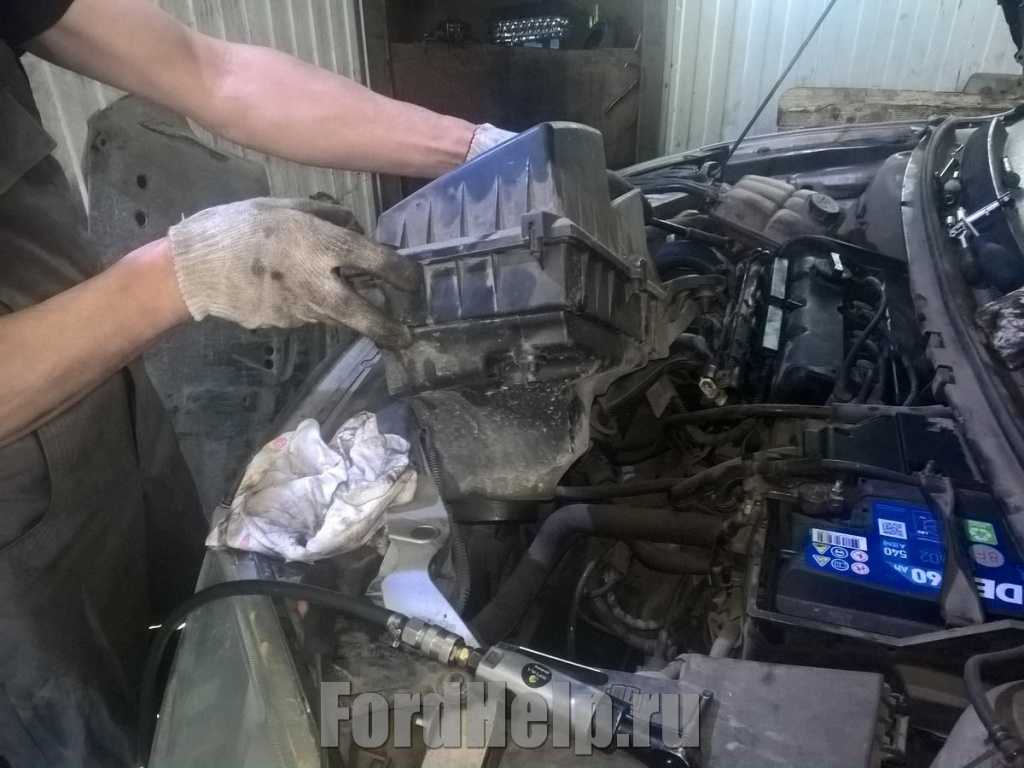

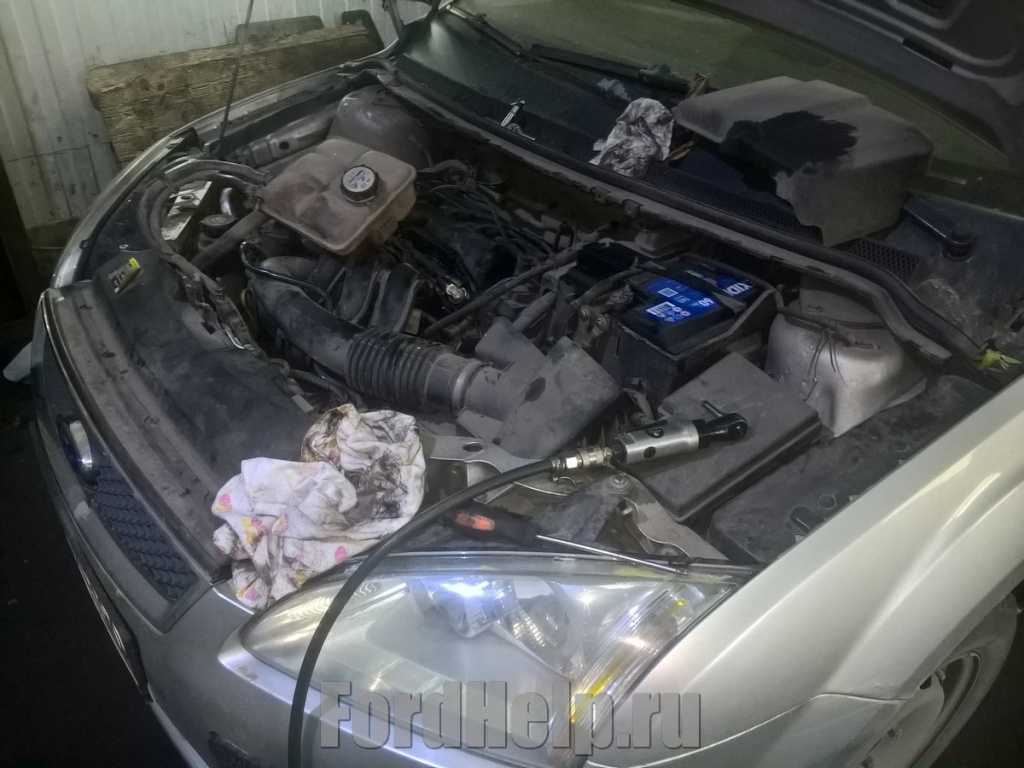

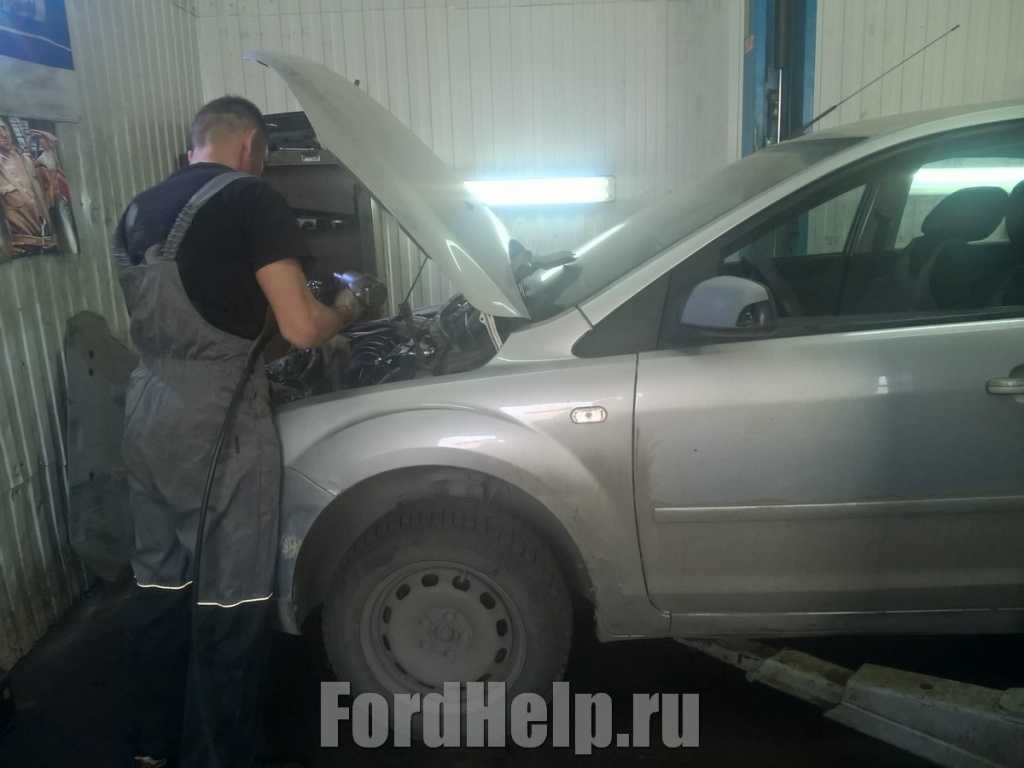

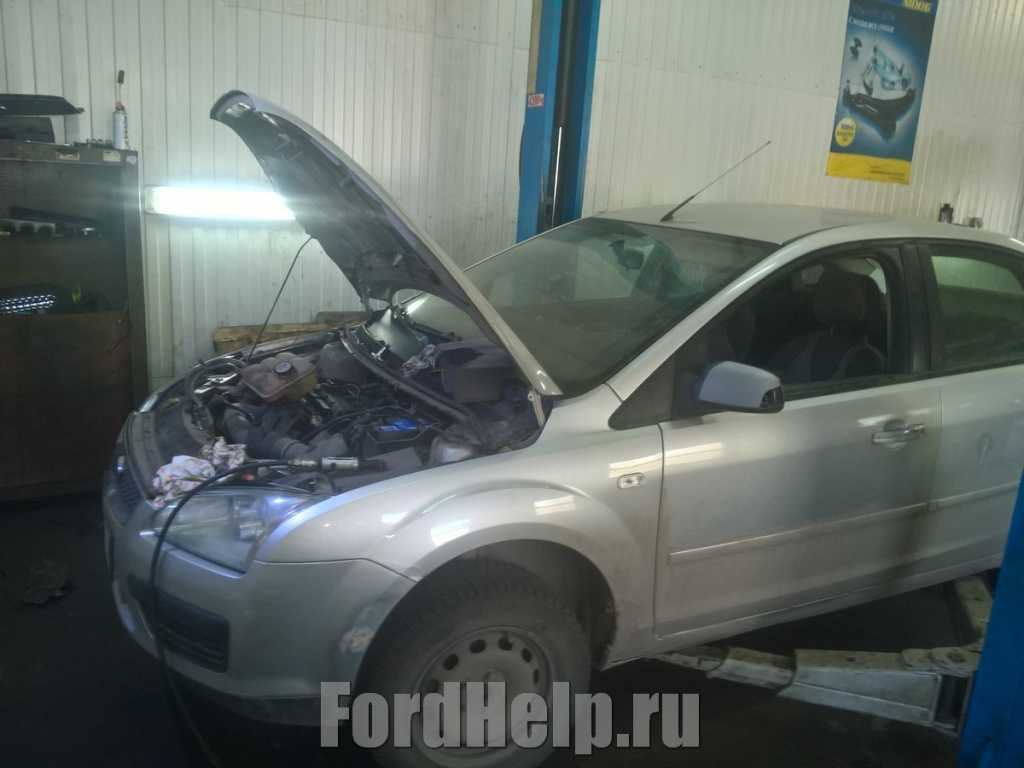

Первоначально снимается воздуховод. После у нас появляется доступ ко всему подкапотному пространству

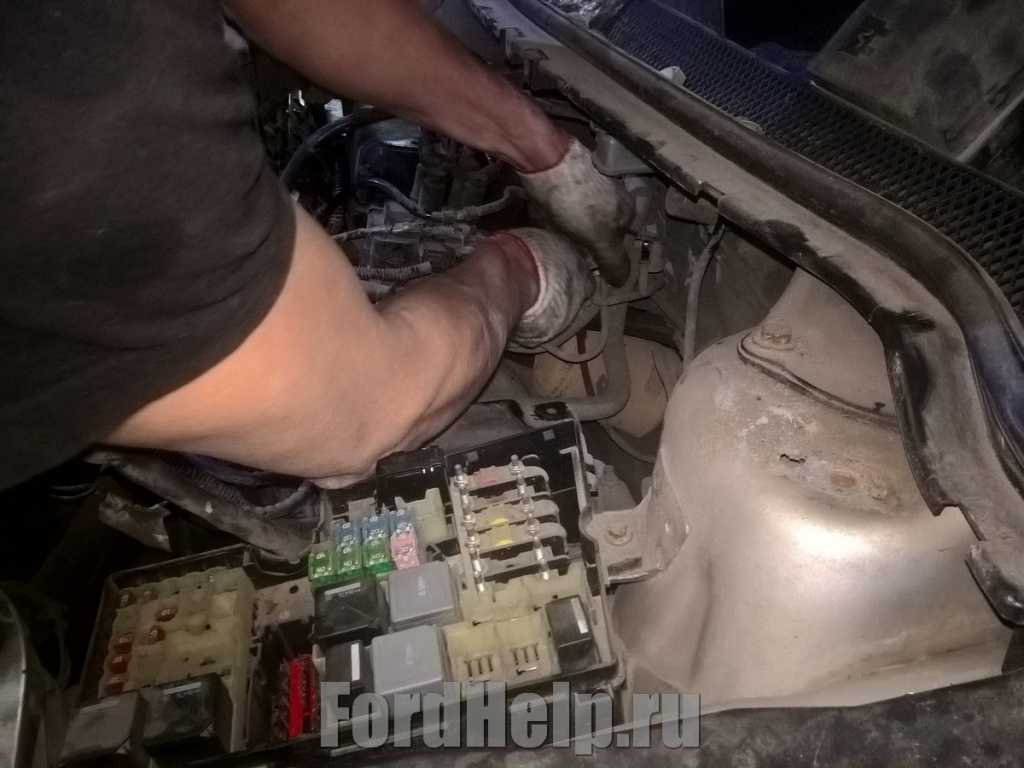

После необходимо обесточить автомобиль, сняв аккумулятор и ТОЛЬКО ПОТОМ ОТСОЕДИНИТЬ ТОПЛИВОПРОВОДЫ

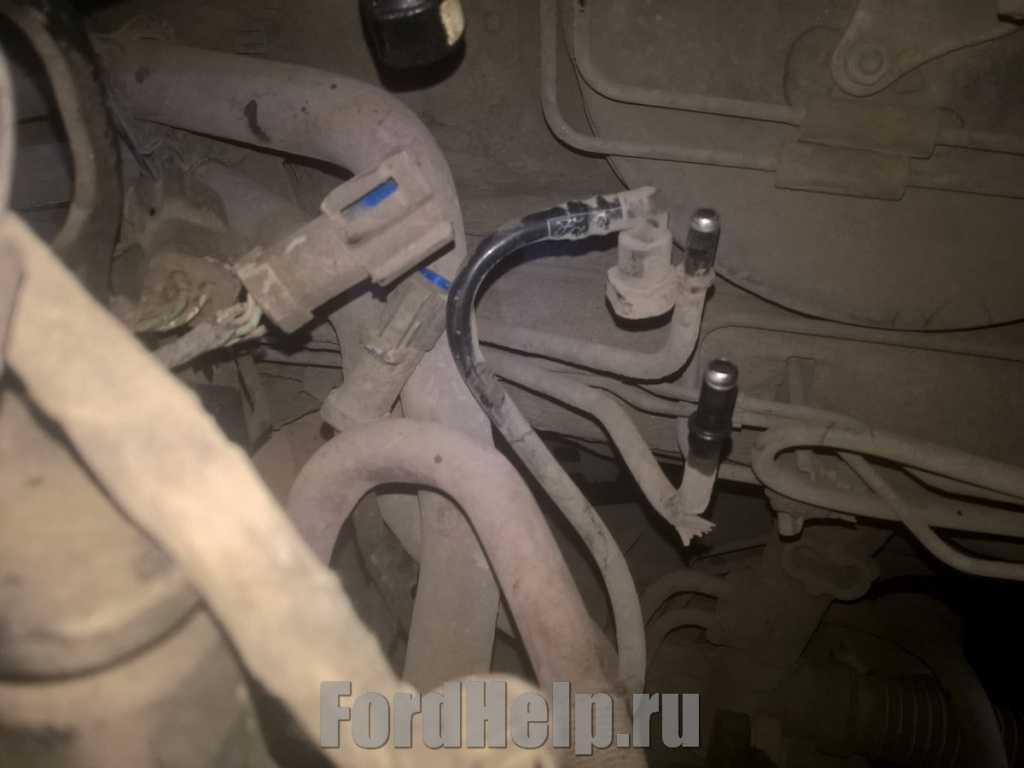

После демонтажа из топливопроводов пойдет бензин. Выльется около 30 грамм. Главное – отсутствие напряжения.

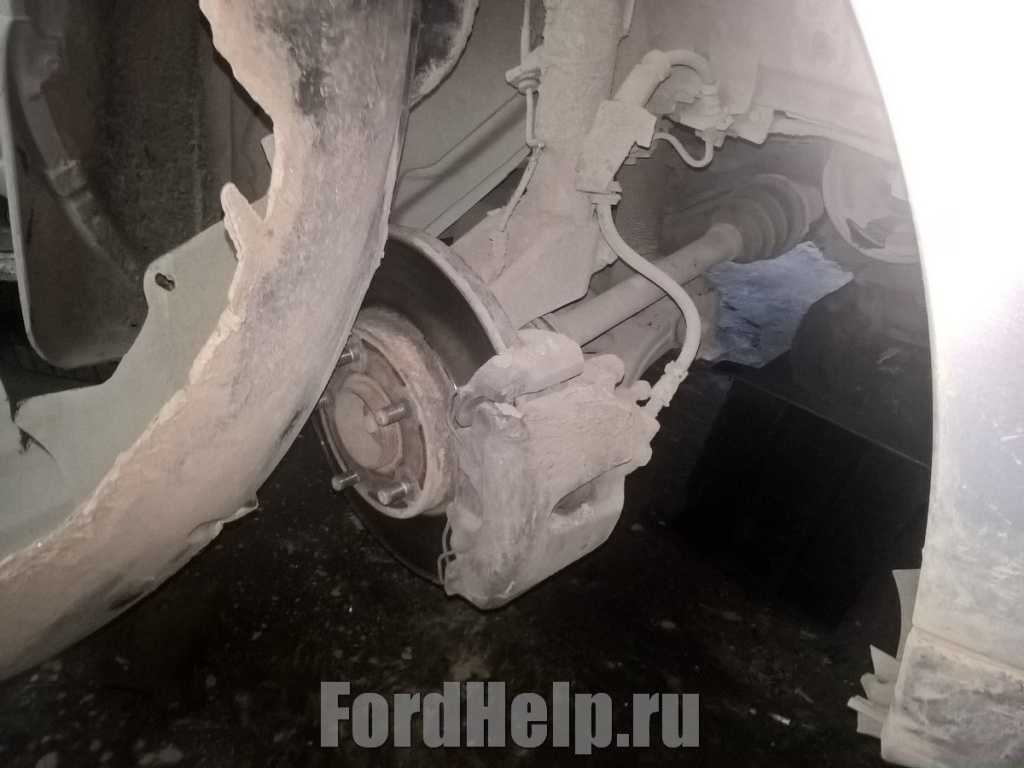

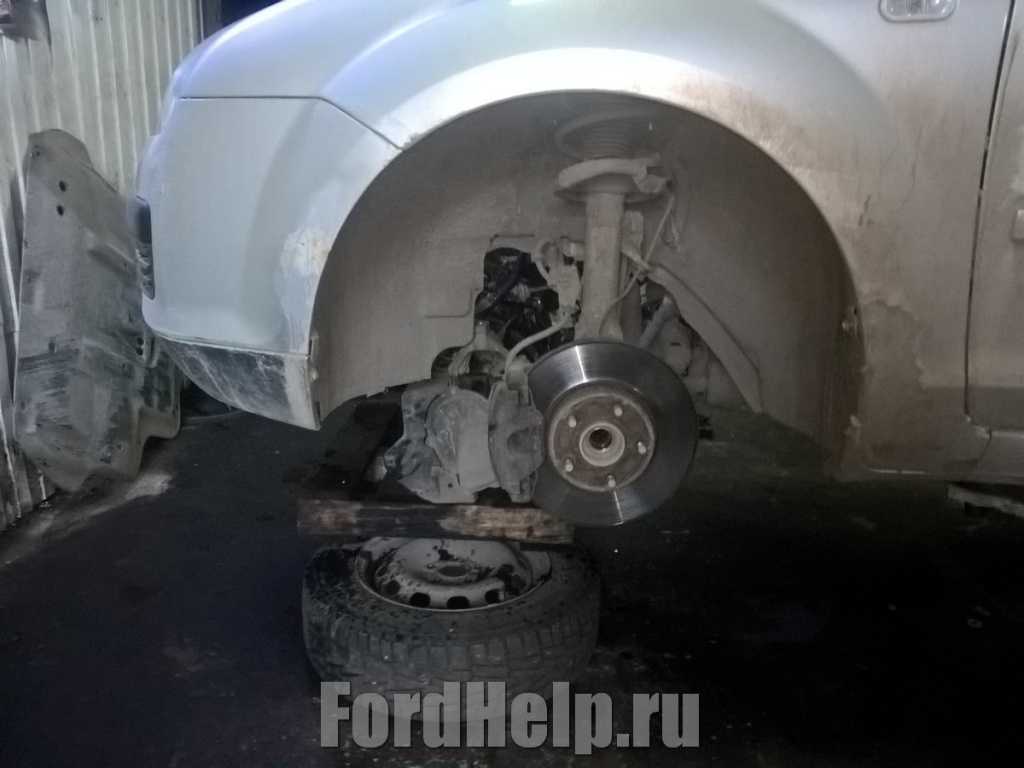

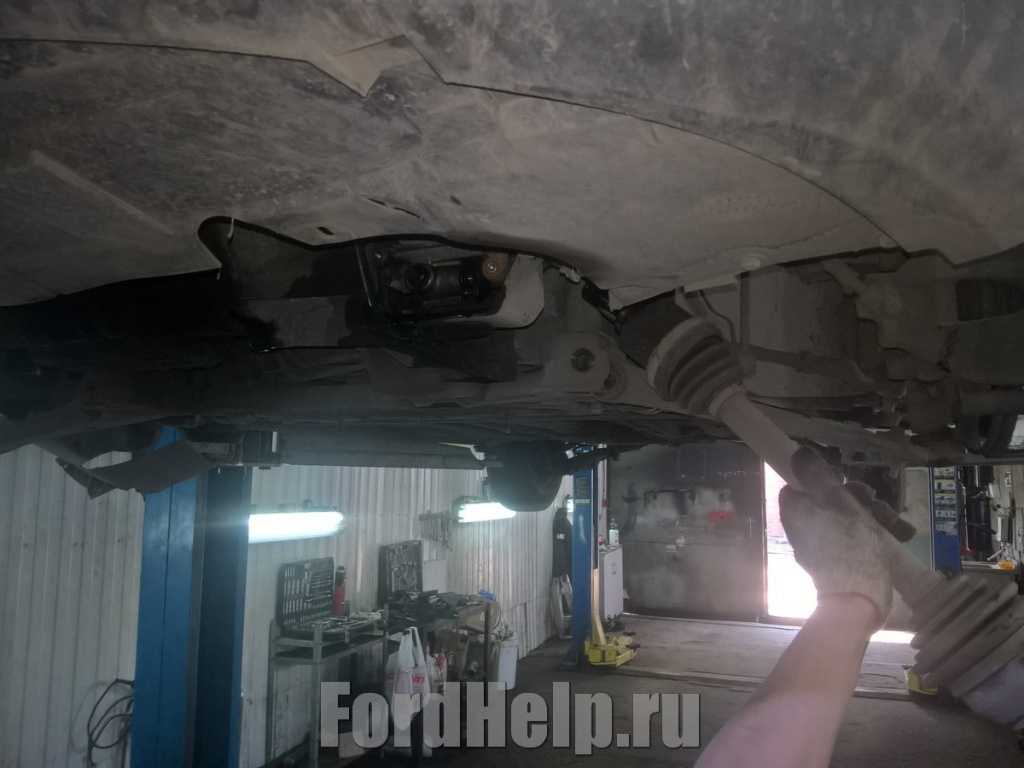

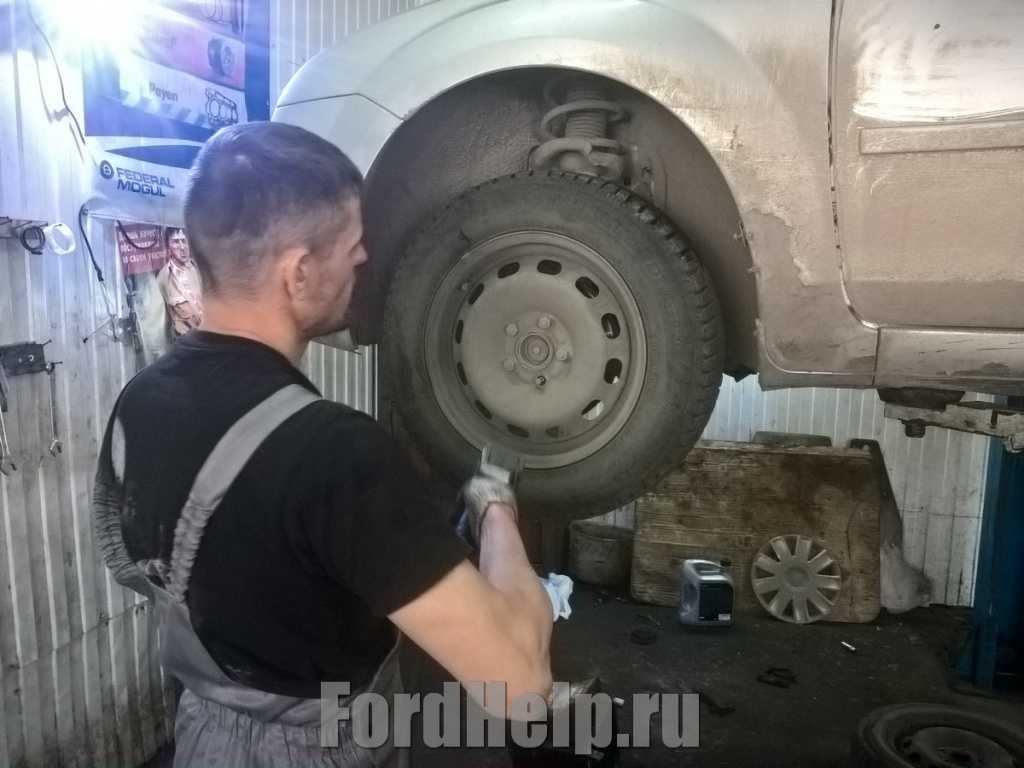

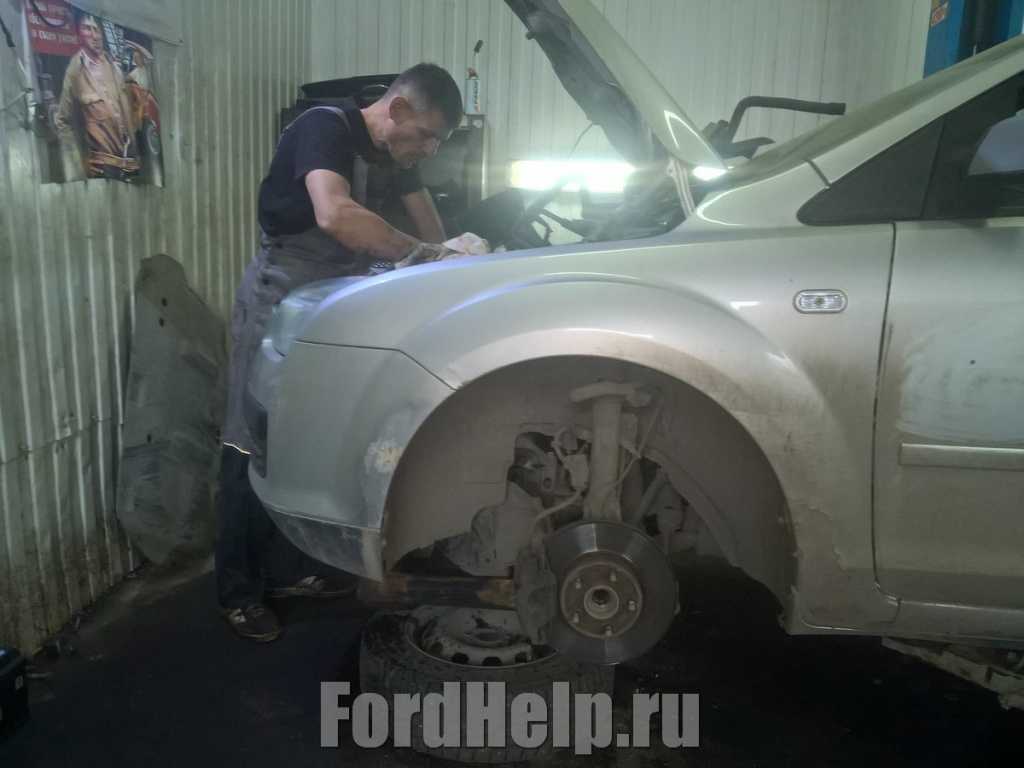

Далее необходимо отсоединить агрегат от передних приводов. Они извлекаются только путем снятия колес.

Только после того, как будут отсоединены шаровые опоры от рычагов, получится свободный доступ к поворотному рычагу, после чего привод можно вынуть из посадочных мест

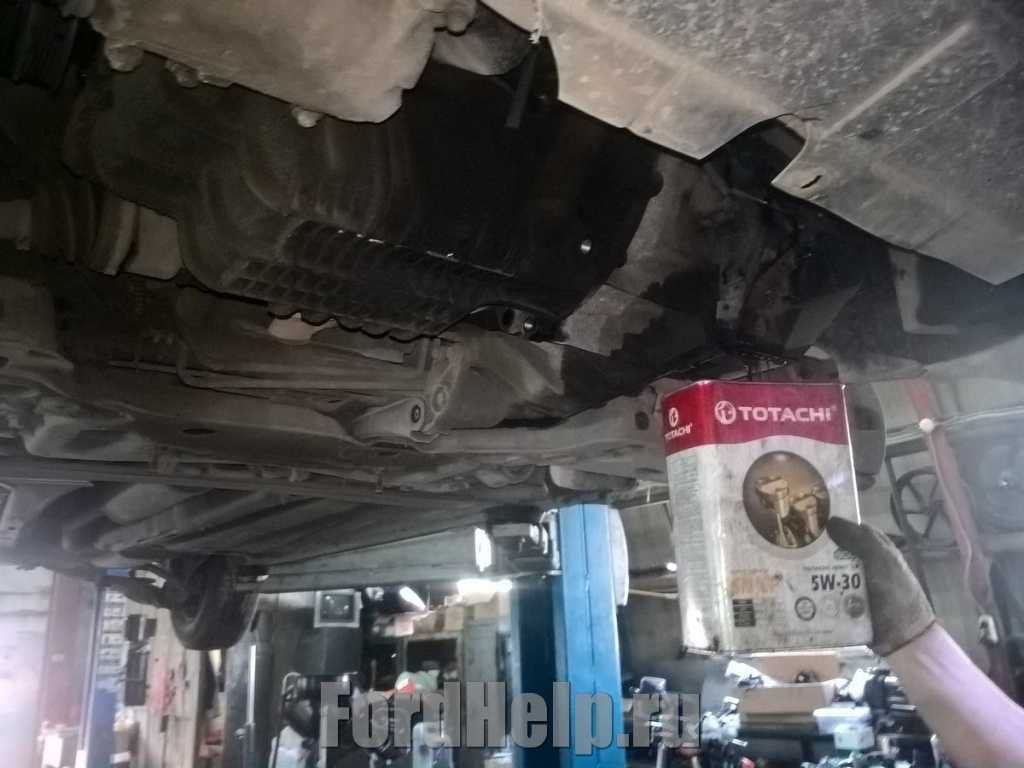

Далее сливаем все технологические жидкости
-Антифриз
-Масло АКПП
-Масло из двигателя
-Масло компрессора ГУР
-Фреон

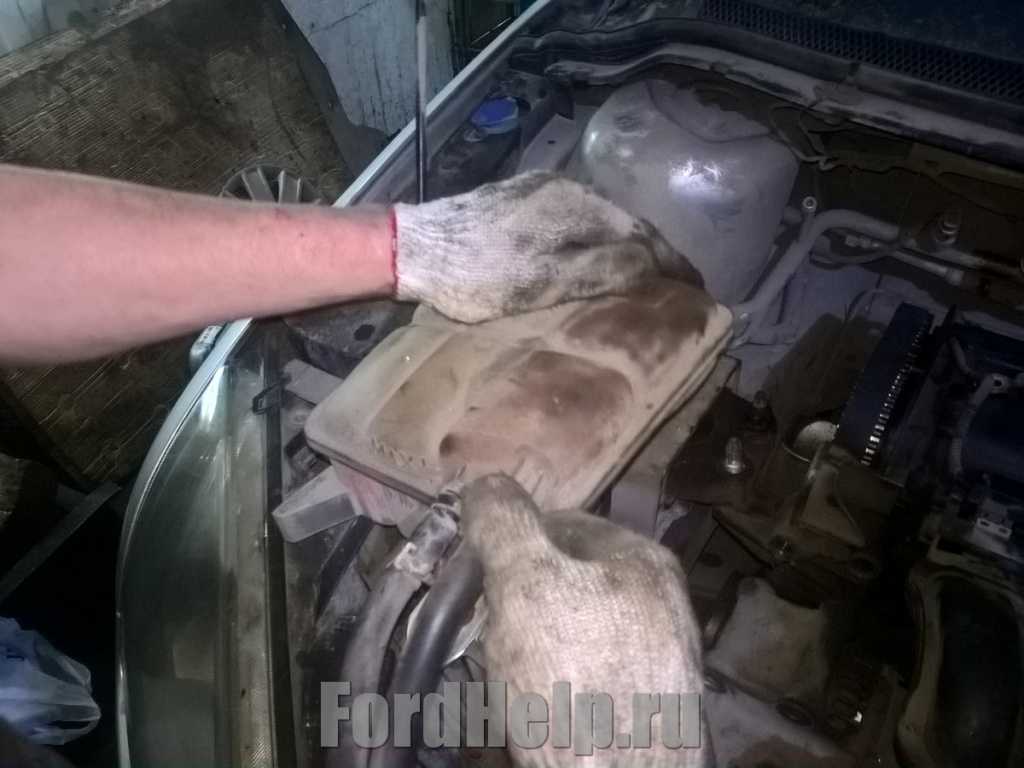

При снятии расширительного бачка главное – не повредить шланги

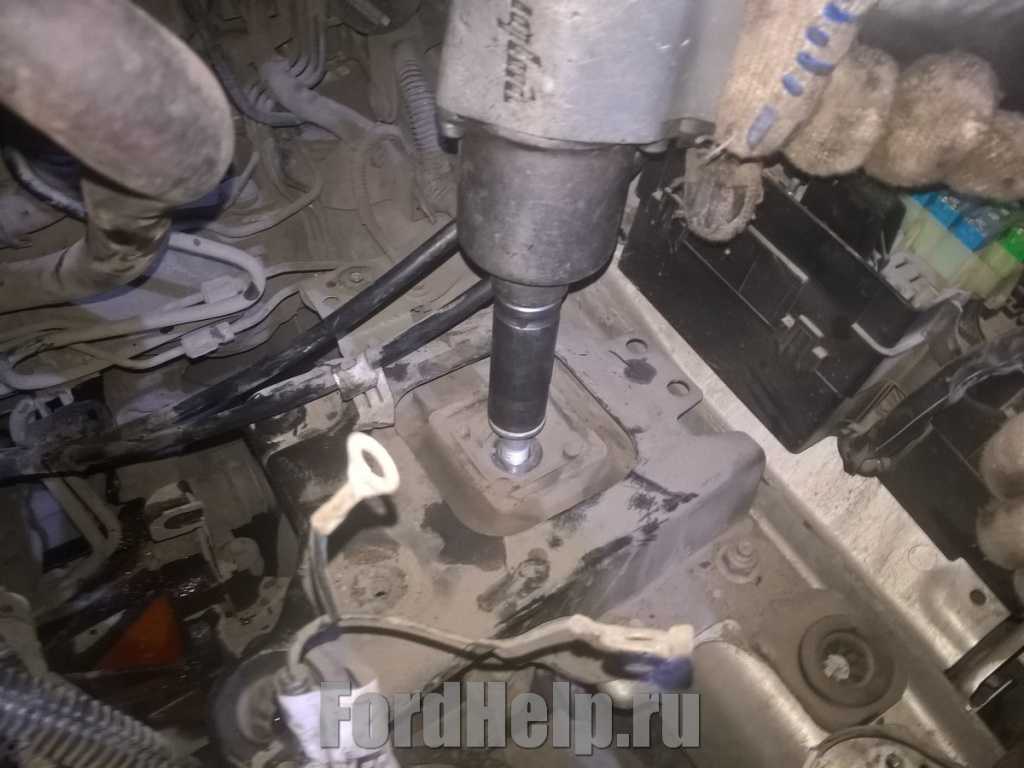

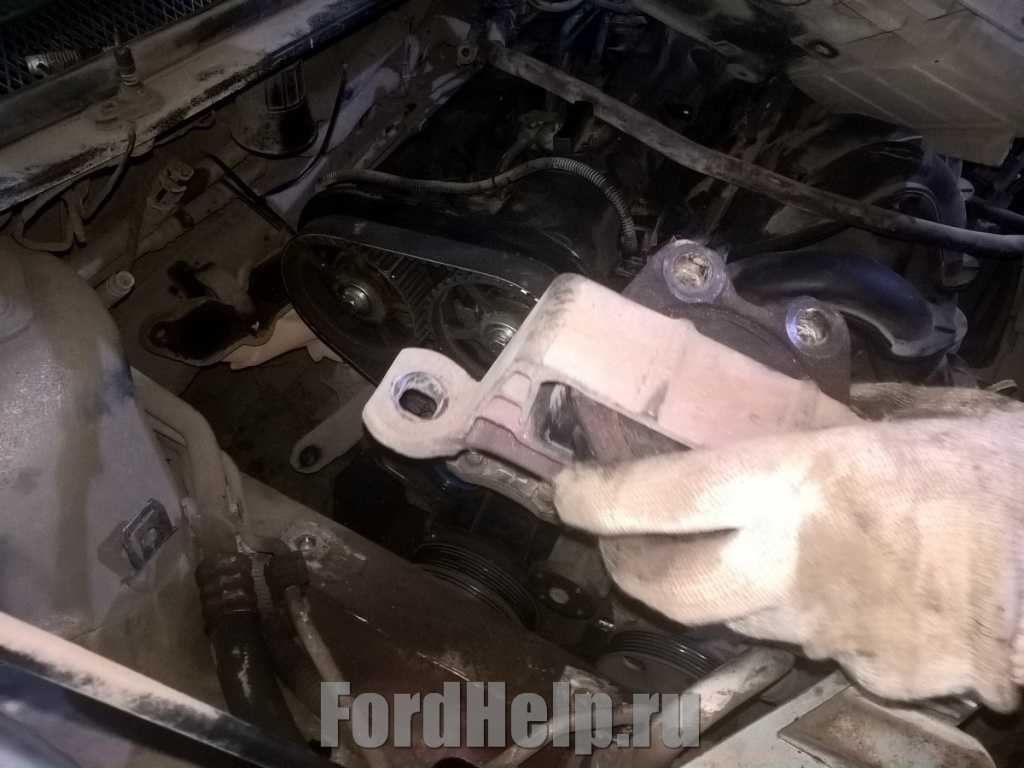

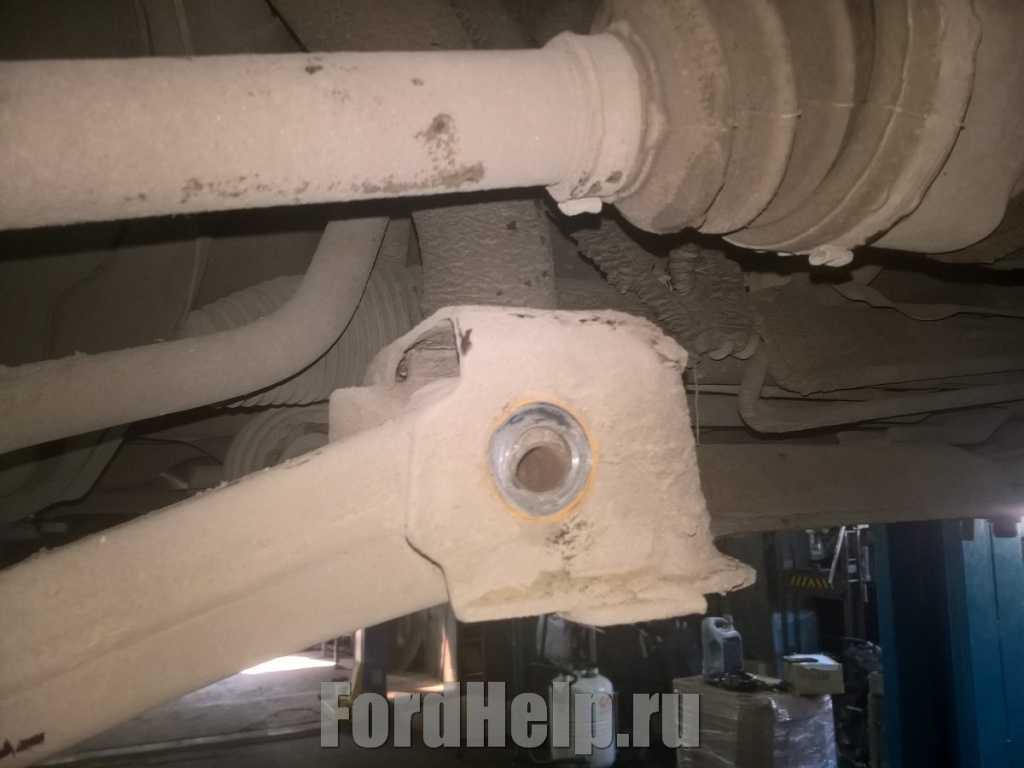

Далее отсоединяются опоры двигателя

Теперь наступает самая интересная часть

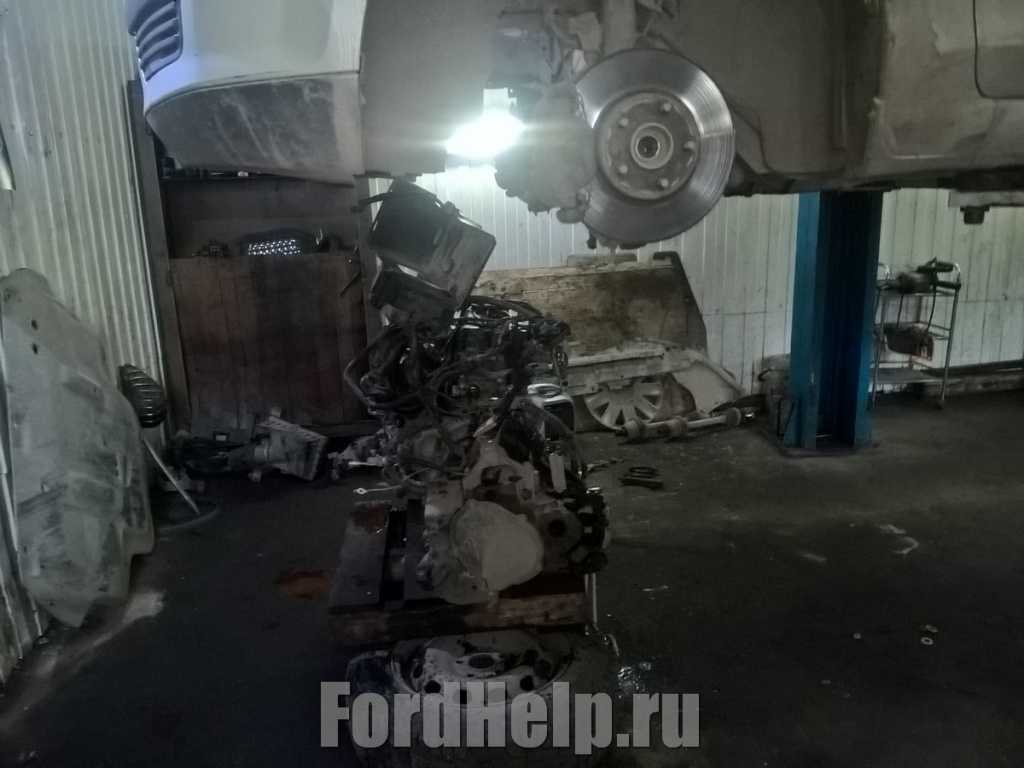

Автомобиль, находящийся на подъемнике, погруженный на специально подготовленный подиум из досок и шин моторным отсеком начинают поднимать

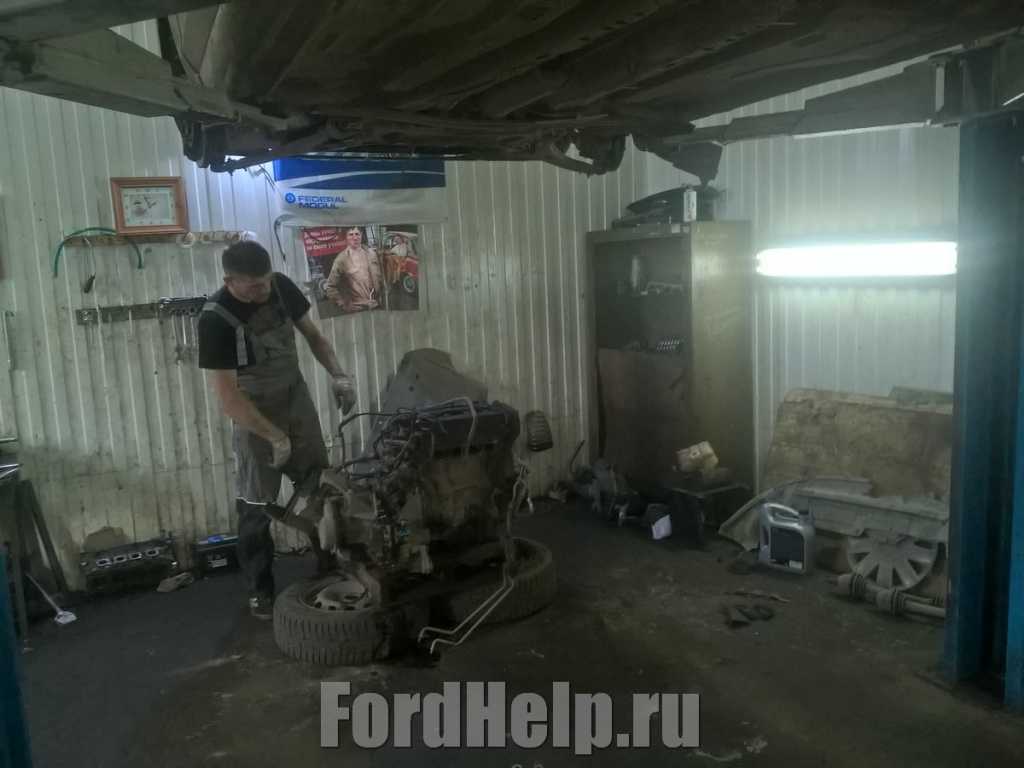

В результате двигатель вместе с коробкой передач извлекается из моторного отсека

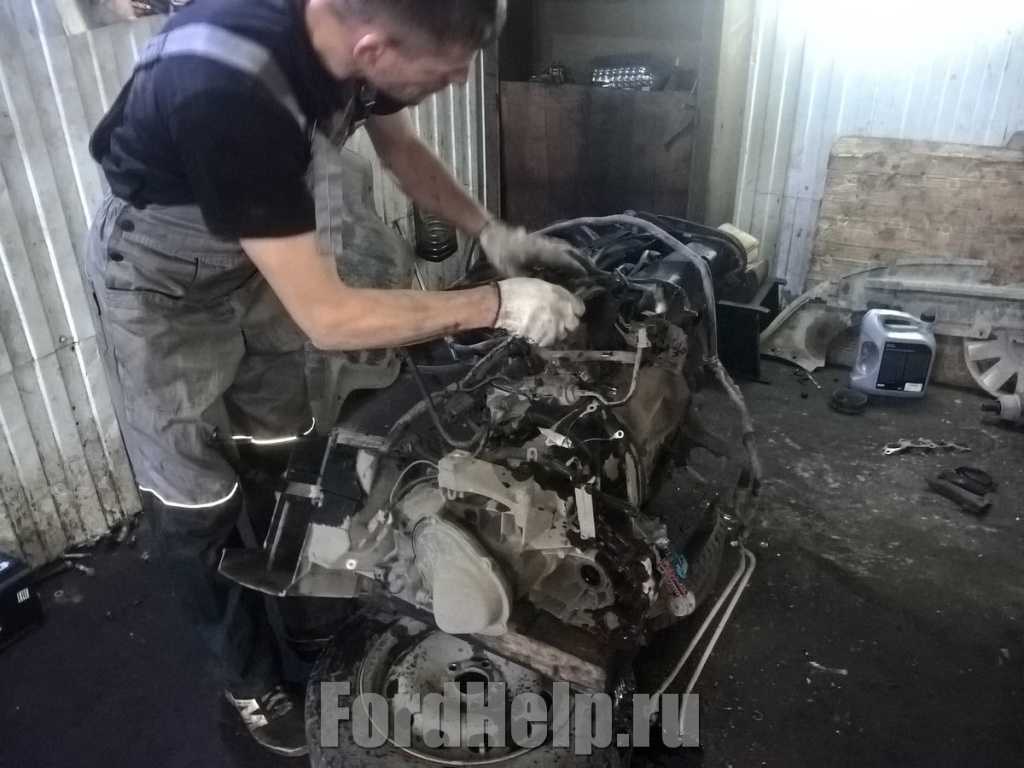

И только после этого мы приступаем к его дальнейшей разборке

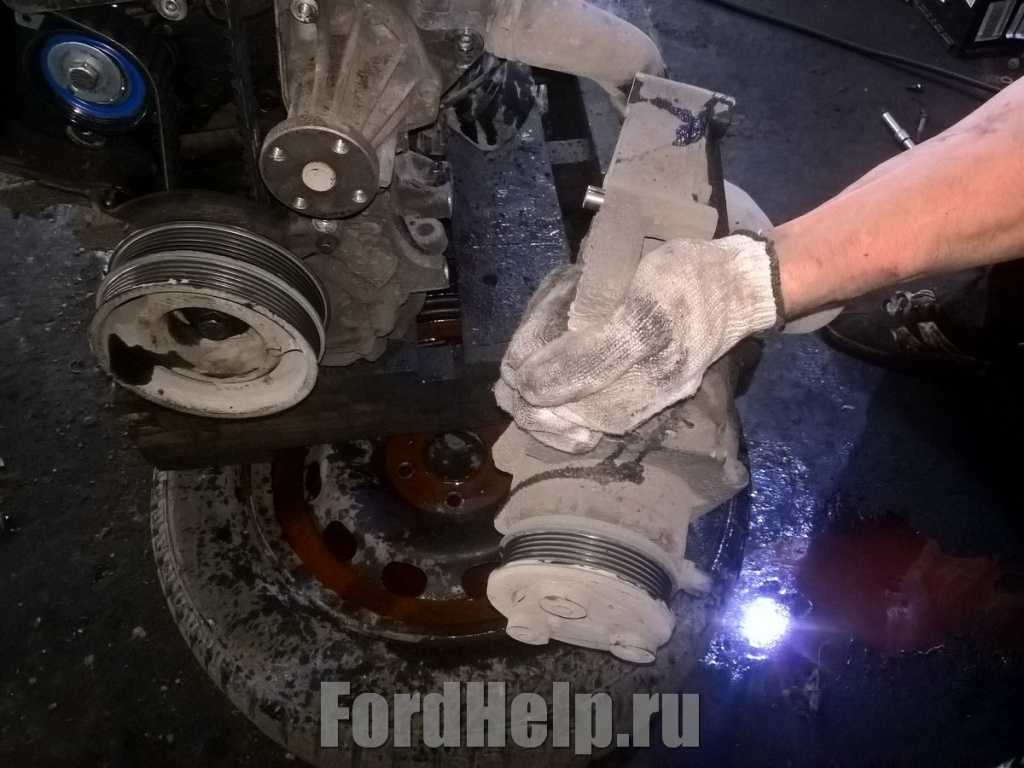

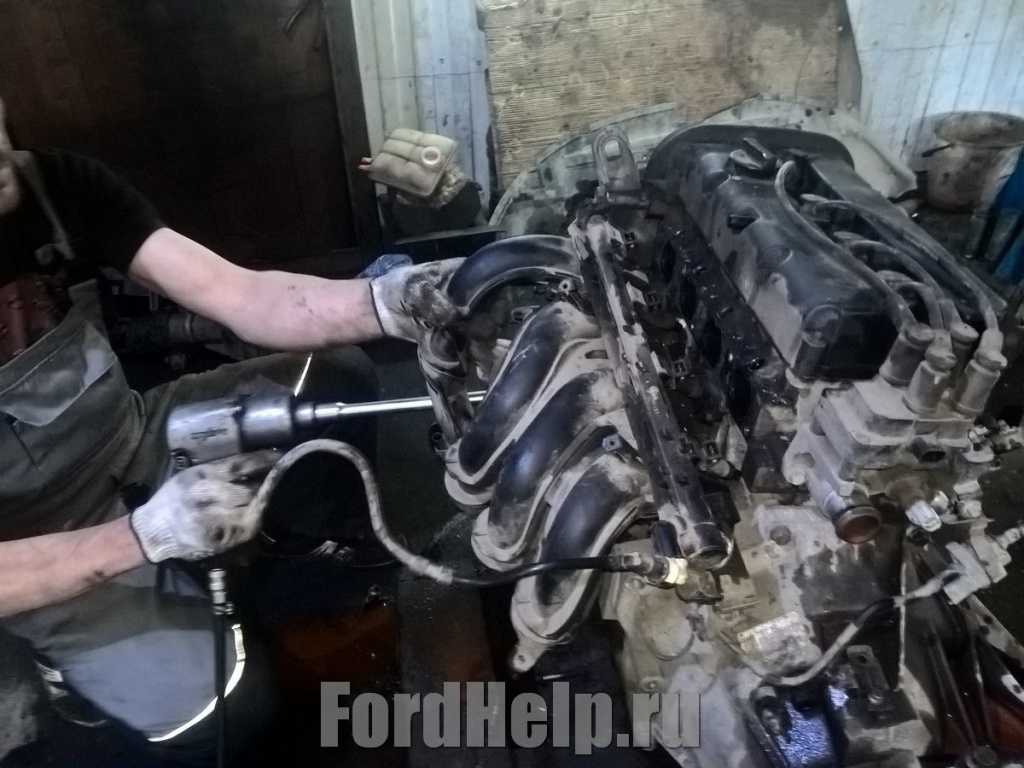

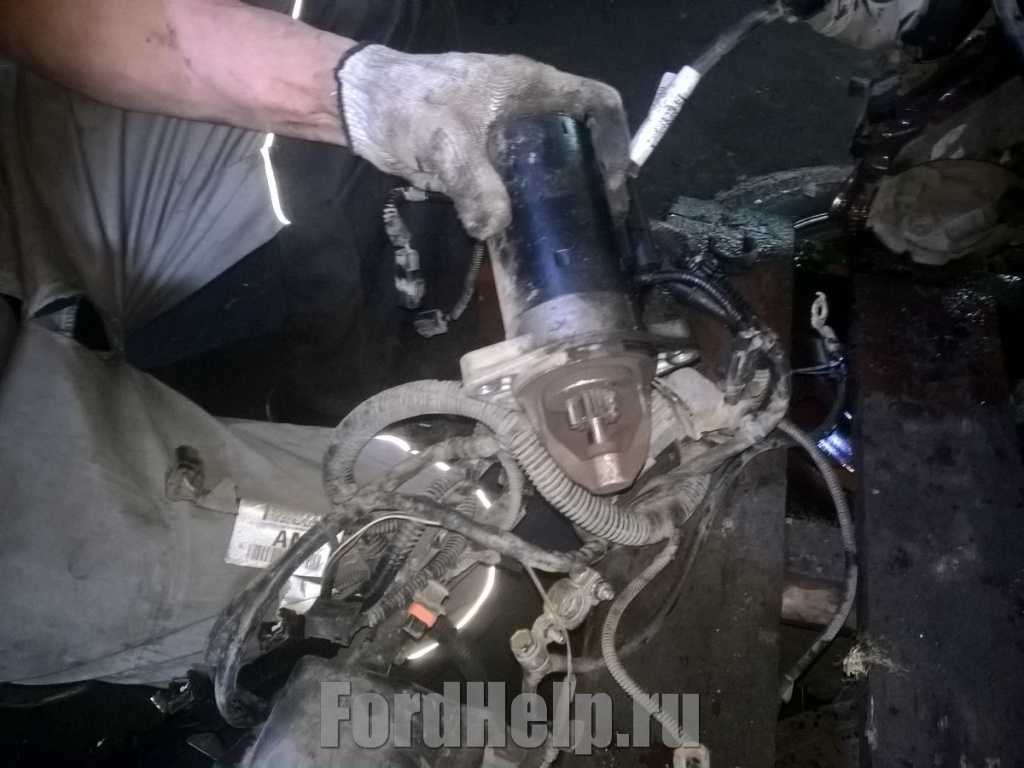

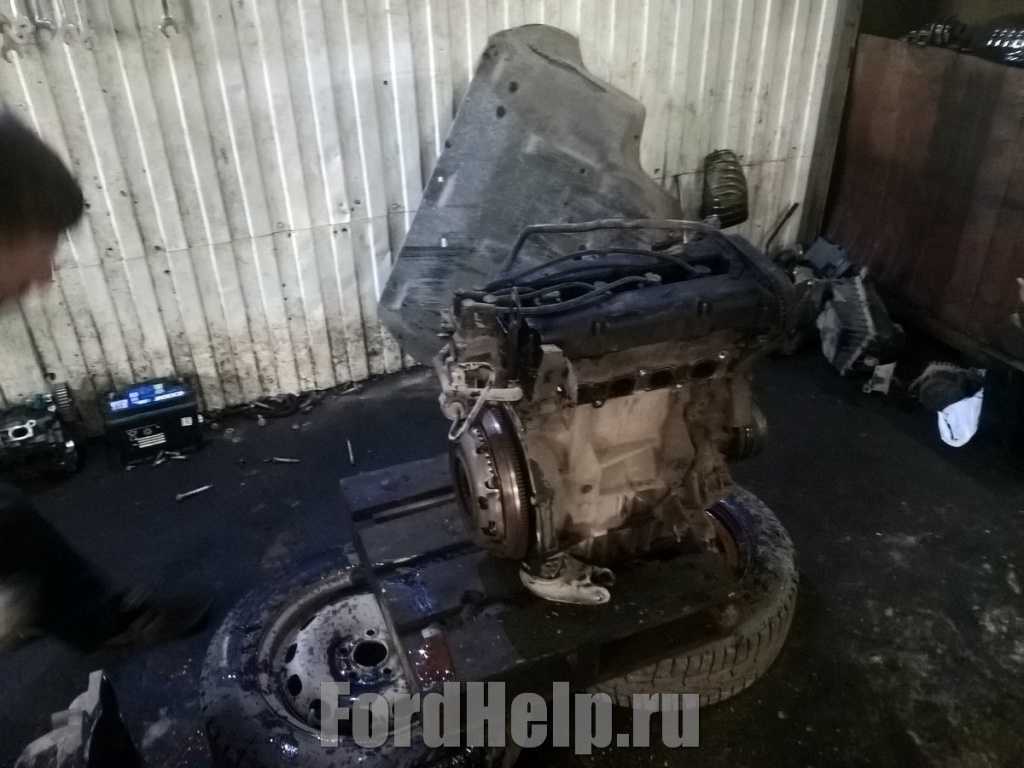

После мастер снимает все навесное оборудование
– Насос ГУР
– Компрессор кондиционера
– Выпускной коллектор
– Стартер, генератор
– Электропроводку

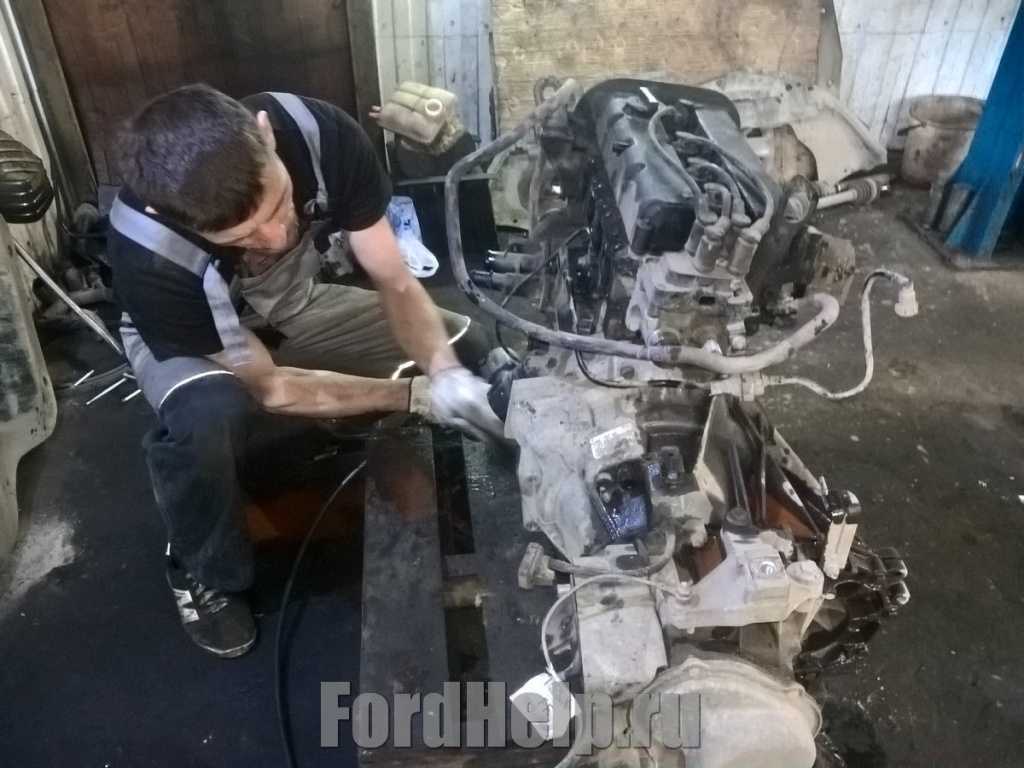

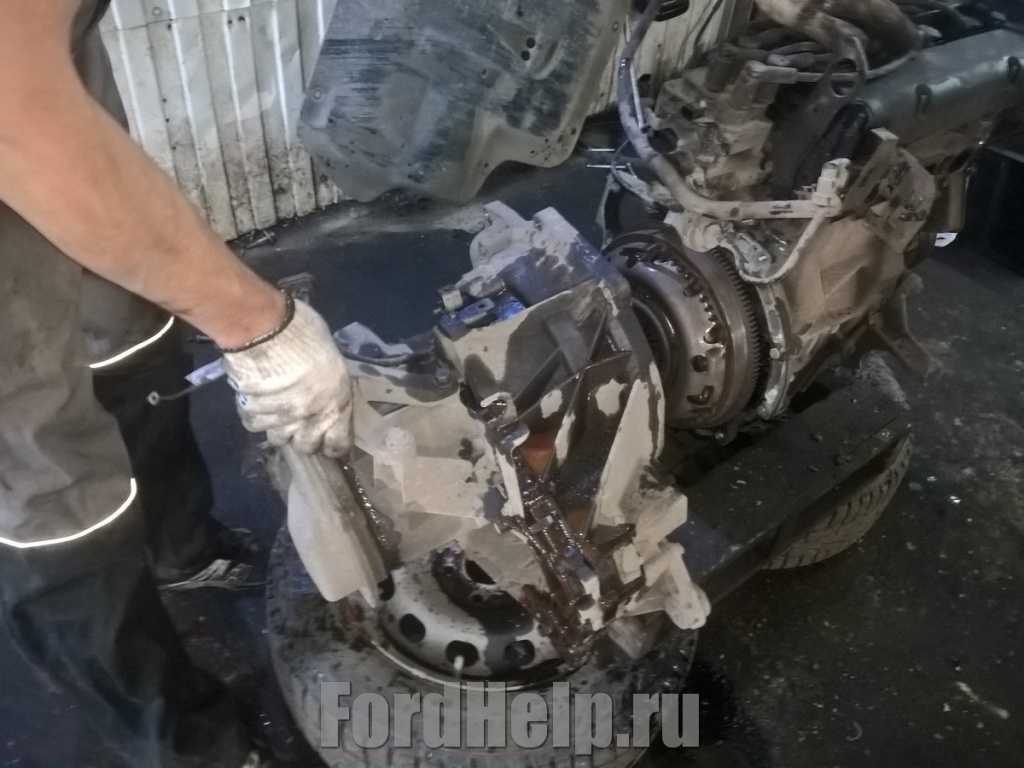

Завершающая стадия – снятие коробки передач

Так в чем же была причина, почему потребовалась замена двигателя Форд Фокус 2? Все элементарно и просто:

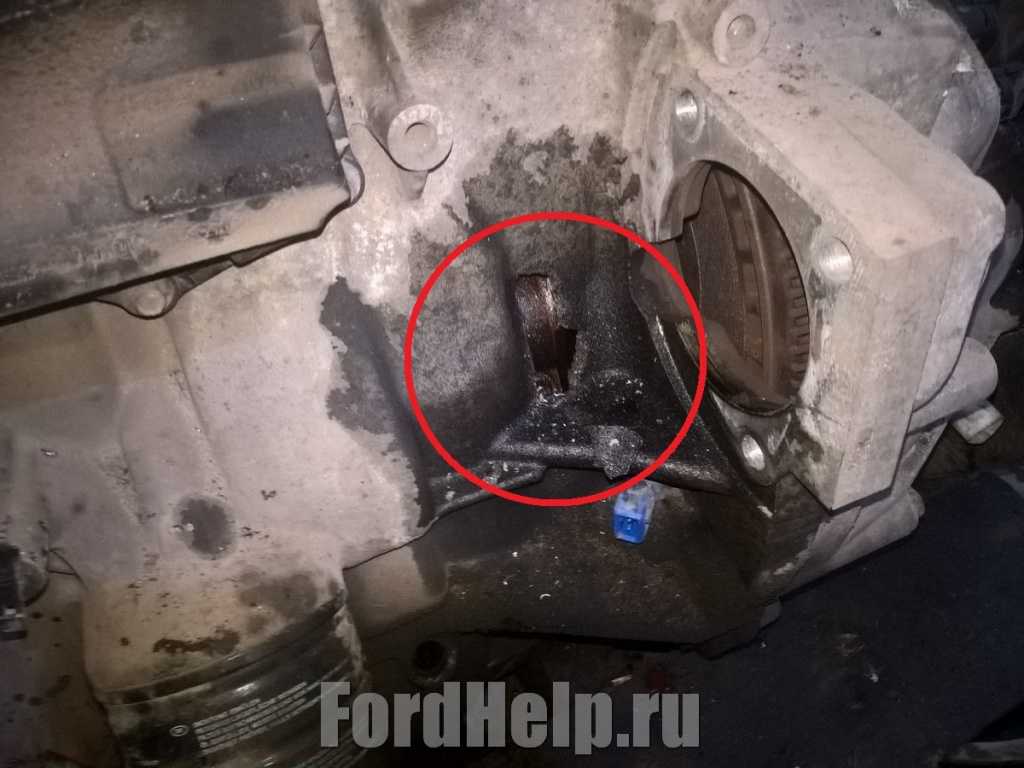

Оборвавшийся ремень загнул клапана, которые ударили по поршням, после чего были разбиты стенки корпуса двигателя.
Обошлось. В таких случаях бывает возгорание.

Уважаемые автовладельцы. Устанавливайте оригинальные ремни ГРМ. Помните, что только стоимость замены двигателя Форд Фокус 2 1.6 литра стоит 16.000 рублей, без учета самого двигателя. По срокам замена двигателя занимает 1-1,5 рабочих дня. В некоторых, экстренных случаях наш мастер производил полную замену всего за 4 часа. Если Вы ищите квалифицированную помощь, смело обращайтесь в наш сервис ФордХелп. Если Вы хотите попасть именно к этому мастеру, что изображен в данной статье, то записывайтесь на прием к мастеру Ване. При обращении сообщите свои пожелания.

Тел: +7 (985) 157-00-75 (сервис)

Установка новой цепи ГРМ

Откручиваем заглушку возле правого ШРУСа.

Заглушка.

Вкручиваем туда приспособление для фиксации коленвала.

Фиксатор коленвала.

Оно должно упереться в шику коленвала. Со снятой крышкой это хорошо видно. Если это не так подведите коленвал в фиксатору.

Заменяем все звездочки на новые.

Ставим новую цепь ГРМ и масленого насоса, а так же башмак натяжителя и успокоитель. Взводим натяжитель цепи. Шилом отодвигаем храповик.

Заталкиваем шток до упора и фиксируем его подходящим предметом, в нашем случае удачно подвернулся под руку саморез.

Заряженный натяжитель.

Устанавливаем на место натяжитель. Проверяем что коленвал уперся в фиксатор и вынимаем чеку натяжителя цепи. Мы увидим как сработавший натяжитель натянул цепь и повернул звездочки распредвалов в нужное положение. Далее ставим на место переднею крышку цепи ГРМ, предварительно намазав прилегающие поверхности герметикам. Ставим шкив коленвала и снова закручиваем фиксирующий болт М6. Затягиваем болт шкива коленвала моментом 100 Нм и доворачиваем на 90 градусов. Затягиваем болты крепления звездочек распредвалов.

Вынимаем фиксаторы, заворачиваем на место заглушку и устанавливаем все детали в порядке обратном снятию.

Ремень кондиционера натягиваем с помощью приспособления которое идет в комплекте. Описывать не будем роликов на ютубе полно. А ремень генератора натягиваем с помощью нашего ролика. Одеваем его на шпильку, затем надеваем на него ремень и вставив подходящий по диаметру инструмент тянем в сторону двигателя и как только отверстия совпадут вкручиваем болты. Вот и все!

Как проверить подвеску

Схема для ремонта передней подвески форд

Не стоит забывать и о погрешностях, имеющих место быть в наших реалиях: речь идет качестве отечественных дорог: крайне не хотелось поднимать вновь и вновь тему российских дорог, но, в данном случае, они напрямую оказывают влияние на срок службы всей подвески, сокращая «период» пользования на 20-30 тыс. км – величину не столь маленькую, не правда ли? Коротко напомним об основных характеристиках передней подвески Форд Фокуса: она представляет из себя рычажно-пружинную, независимую подвеску типа Макферсон. «Состав» передней подвески.

амортизаторы и пружины на форд фокус

По своему «физиологическому» строению, подвеска состоит из следующих несомненно важных деталей, общее количество которых едва ли доходит до одного десятка: рычага вкупе с шаровой опорой, а также сайлентблоками; амортизаторной стойки, и стойки стабилизатора поперечной устойчивости; штанги стабилизатора поперечной устойчивости; кронштейна крепления штанги стабилизатора к подрамнику; ступицы; поворотного кулака; подрамника.

Рычаг передний в сборе новый

Наконечник рулевой тяги

передние тормозные колодки

Как можно было догадаться, детали соединены в общую цепь, создающую само понятие передней подвески. Рычаг передней подвески Форд Фокуса 2, к примеру, в данном симбиозе выполняет роль органа, воспринимающего тормозные и тяговые силы во время движения авто.

Тяга рулевой Испания

Убеждаемся в неисправности передней подвески Начать, пожалуй, следует с амортизатора. Для чего желательно поднять автомобиль либо домкратами, либо подвесным механизмом. Далее необходимо взяться за колесо и «потрясти» его по направлению от себя и к себе. Заметив свободные колебания колеса (люфт), получим сведения о необходимости замены амортизатора. Окончательно убедиться в ситуации нам позволит тормоз. Надавив на него и заметив пропажу люфта, делаем вывод о наиболее вероятной неисправности подшипника передней ступицы. Конечно же, первоначальным «снятием пробы» должен стать визуальный осмотр амортизатора на внешние повреждения и подтеки масла.

открутит наконечник амортизатора и проверит амортизатор

Еще ранее убедиться в неисправности амортизатора можно следующим способом: не совершая никакого отрыва авто от земли, от вас потребуется лишь надавить на одну сторону машины и понаблюдать за продолжением. В случае, если автомобиль вернулся к своему исходному состоянию при полном или практически полном отсутствии повторяющихся колебаний, разумно сделать вывод об общей исправности амортизатора и уж затем переходить к более длительным проверкам. Вот именно таким образом и распределены наши советы, лучшее следует читать с конца, постепенно переходя к началу.

люфт передней подвески

Проверить стойку поперечной устойчивости также не является задачей из разряда «сверхсложная». Во-первых, необходимо проверить чехлы шаровых стоек на отсутствие каких-либо повреждений, затем, либо руками, либо монтировкой или любым схожим инструментом следует попытаться подвигать штангу стабилизатора ввер-вниз. В движении заметен люфт? Для вас плохие новости: стойку придется менять с крайне большой вероятностью.

Замена пружины и амортизатора

Несмотря на все, кажущиеся легкими, методы, наиболее рекомендованной процедурой станет все же поездка до ближайшего или же наиболее удобного СТО, где опытные специалисты укажут на имеющиеся недостатки. Убедились?

Чиним самостоятельно Разобравшись с причинами, перейдем к такому очаровательному действию, как непосредственный ремонт передней подвески Форд Фокус 2. Для начала рассмотрим замену рычага передней подвески, краткие сведения о котором мы получили несколько ране.

поднятия авто домкратом

Начинаем с подъема автомобиля при помощи любого удобного для автолюбителя средства: домкрата, подъемника и прочего. Снимаем колесо и, далее, избавляемся от шаровой опоры, для чего необходимо высверлить и выбить три заклепки, крепящие опору к рычагу. В случае, если конечной целью ремонта являлась именно шаровая, то в данной ситуации следует заменить опору на новую и закрепить её болтами, а также самоконтрящимися гайками. При упорном желании действовать дальше, от вас потребуется выкрутить три болта: один переднего крепления, а два других – заднего крепления рычага к подрамнику. Мы добрались до рычага: заменяем его на новый, повторяем операцию разборки в обратную сторону, с конца, затем, собрал все воедино, отправляемся в автомастерскую делать развал-схождение. Данная процедура возможна в проведении только опытными специалистами

Диагностика

Самым слабым и уязвимым местом в передней подвеске на Форд Фокус второго поколения считаются сайлент-блоки нижнего рычага. Проблема в том, что заменить его ни самостоятельно, ни на большинстве станций не получится, так как такая операция требует наличия специального оборудования. Именно по этой причине банальный выход из строя сайлент-блока требует замены рычага целиком. В среднем, они ходят до 100000 км пробега. Амортизаторы имеют приблизительно такой же срок эксплуатации. Более выносливыми являются стойки стабилизатора на Форд Фокус и рулевые наконечники – они выдерживают вплоть до 130000 км пробега. Ступичные подшипники придется менять каждые 50000 км.

Для того чтобы проверить состояние подвески, необходимо загнать автомобиль на эстакаду или яму, поднимая поочередно каждое колесо. Рекомендуется выполнять такую диагностику не реже, чем раз в 20000 км, либо же после наезда на серьезные ямы. Ждать пока появится стук или скрип не стоит.

Итак, начинаем с колес:

  • Раскручиваем их с помощью рук и наблюдаем: вращение должно быть без рывков, без заеданий и сторонних шумов.
  • Беремся по очереди за колесо руками снизу и сверху, и давим в разные стороны.

Если при выполнении последней проверки появился стук, скрип или люфт, то значит что-то не в порядке. Если люфт пропадает при нажатии на тормоз – проблема в подшипнике ступицы. Далее нужно проверить шаровые опоры. Для этого вставляем отвертку между рычагом подвески и поворотным кулаком, отводя ее в сторону. Если есть люфт, то необходимо менять шаровые. В последующем необходимо проверить также сайлент-блоки и шаровые шарниры у стоек стабилизатора поперечной устойчивости.

Если говорить в общем, то главная причина по которой появляется стук и скрип в подвеске – плохие дороги. Постоянные удары, движение по ямам, ухабам – все это приводит к появлению проблем (стук, скрип) в передней подвеске, которые требуют ремонта.

Как я попал на деньги

О слове ремонт я узнал на пробеге в 60 тысяч. Зимой при движении появился гул. Я не придал этому значения, думал опять зацепил где-то защитой и источником шума является она. Заехав на яму, я приступил к правке защиты картера, что я только не делал, а гул не пропадал. Я конечно расстроился и поехал к специалистам, которые быстро выявили причину и приговорили передние ступичные подшипники к замене. Всего на 60-ти тысячах, не хило подумал я. Фраза «не хило» за этот день прозвучала еще не раз. Первый, когда я узнал, что подшипники идут в соре со ступицей и стоят 5000 рублей. Второй, когда мне сказали, что передние колодки (износ которых был минимален), практически стерли тормозные диски.

Диски и колодки тоже покупать. Тут я подумал гулять так гулять… Решил поменять свистевший ролик, ремень привода навесного оборудования, заодно ремень генератора, моторное масло и все фильтры. Масло заливал всегда одно и тоже, менял один раз в год, то есть получалось через каждые 13–14 тысяч километров. Так я первый раз попал на деньги, с учетом, что за работу с меня практически ничего не взяли, все вместе вышло практически 14 тысяч рублей. И сказали, что один из передних амортизаторов потек и надо их менять. Я взял паузу, сказав, что Форд свой лимит уже исчерпал.

Ford focus2 Датчик Скорости

#1 simca43

Заблокированные

116 сообщений

  • Город: киров
  • Пол: Мужчина

Добрый день товарищи, подскажите перестал работать ДС на Ford focus2, заменил датчик ноль имоций, разобрал жгут проводов от датчика, все три провода идут к эбу и звонятся, снял пропаял щиток, ДС всеровно не работает, и скандок скорость показывает тоже 0,00 км/ч, думаю если бы даже был не исправен щиток, то эбу бы видел скорость? авто 2007г без АБС, по словам клиента коробка не снималась не ремонтировалась, щас буду осциллограмму снимать с ДС,

Сообщение отредактировал simca43: 14 September 2015 — 08:18

  • Наверх
  • Ник или цитата

Заблокированные

116 сообщений

  • Город: киров
  • Пол: Мужчина

с коробки сигнал на датчик идет

  • Наверх
  • Ник или цитата

СуперМодератор

4889 сообщений

  • Город: Санкт-Петербург
  • Пол: Мужчина

Ошибки какие в РСМ и приборке? VIN неплохо бы указать.

  • Наверх
  • Ник или цитата

#4 simca43

Заблокированные

116 сообщений

  • Город: киров
  • Пол: Мужчина

vin X9F4XXEED46U19378. ошибка в щитке u1900-ошибка приема can

Сообщение отредактировал simca43: 14 September 2015 — 10:28

  • Наверх
  • Ник или цитата

#5 skilful

СуперМодератор

4889 сообщений

  • Город: Санкт-Петербург
  • Пол: Мужчина

Вывешивать машину, вращать колесо, на сигнальную линию датчика скорости осциллограф и смотреть сигнал. Если сигнал норма, то проверять его же прямо на разъеме РСМ.

  • Наверх
  • Ник или цитата

Заблокированные

116 сообщений

  • Город: киров
  • Пол: Мужчина

осцилоограф вешал на датчик импулс есть

  • Наверх
  • Ник или цитата

СуперМодератор

4889 сообщений

  • Город: Санкт-Петербург
  • Пол: Мужчина

А на разъеме РСМ?

  • Наверх
  • Ник или цитата

Пользователи

65 сообщений

  • Город: Москва
  • Пол: Мужчина
  • Наверх
  • Ник или цитата

#9 simca43

Заблокированные

116 сообщений

  • Город: киров
  • Пол: Мужчина

смущает что в о всю морду хлопнута была, и монтажник расфигачен, но не один провод туда не идет от датчика,

  • Наверх
  • Ник или цитата

#10 Саша

Администратор

22450 сообщений

  • Город: Ч.Гать
  • Пол: Мужчина

Вам про VID-Блок в прошивке моторного говорят, а вы о монтажном блоке под капотом говорите.

Перед заказом модифицированного ПО Внимательно ознакомьтесь с ПРАВИЛАМИ

Внимание! Я не работаю с владельцами авто ! Я не работаю с «читальщико-заливальщиками» прошивок!

По рабочим вопросам доступен с 8.00 до 17.00 по Москве . Запросы поступившие после данного времени будут рассмотрены на следующий день

Внимание! Заказ недостающего модифицированного ПО в базе АРС-Клиента доступен из личного кабинета на сайте магазина

  • Наверх
  • Ник или цитата

#11 simca43

Заблокированные

116 сообщений

  • Город: киров
  • Пол: Мужчина

сорри не допонел, а как узнать? где посмотреть? (думаю не зря спрашивали вин?)

Сообщение отредактировал simca43: 14 September 2015 — 15:15

  • Наверх
  • Ник или цитата

+7 922 44 25 905

APC-Пользователи

870 сообщений

  • Город: Сургут
  • Пол: Мужчина

www.86chip.ru

  • Наверх
  • Ник или цитата

Пользователи

65 сообщений

  • Город: Москва
  • Пол: Мужчина
  • Наверх
  • Ник или цитата

#14 simca43

Заблокированные

116 сообщений

  • Город: киров
  • Пол: Мужчина

скандоком, думаю комплектацию поменять тоже можно им, машина забрали приедет в выходные, о результате отпишу

  • Наверх
  • Ник или цитата

#15 skilful

СуперМодератор

4889 сообщений

  • Город: Санкт-Петербург
  • Пол: Мужчина

Если в блоке VID будет стоять сигнал скорости от АБС, то в РСМ и приборке будет ошибка по связи с блоком АБС.

скандоком, думаю комплектацию поменять тоже можно им

Скандоком комплектацию в РСМ не поменяете. Для изменения блока VID надо читать прошивку.

  • Наверх
  • Ник или цитата

#16 simca43

Заблокированные

116 сообщений

  • Город: киров
  • Пол: Мужчина

авто приедет продолжу

  • Наверх
  • Ник или цитата
  1. APC АДАКТ
  2. → Диагностика
  3. → Ford, Mazda
  4. Правила форума

АРС АДАКТ разрабатывает прошивки для чип-тюнинга бензиновых и дизельных двигателей. В официальном магазине доступны готовые калибровки для любых задач: более 60 марок и 300 моделей, для ГБО, с переходом на другие нормы Евро и сохранением заводских. Если нет готовой прошивки, можно заказать индивидуальную калибровку под любые задачи.

Прошивки АДАКТ можно купить только в магазине на официальном сайте. Их распространение защищено с помощью ключа SenseLock и системы оценки действий пользователей. Любые другие сайты, предлагающие прошивки АДАКТ, выдают собственные непроверенные работы за калибровки нашей компании.

Как тестируется работоспособность датчика

Чаще всего проблемы заключаются в повреждении проводки или контактов общей цепи ДС. Чтобы протестировать систему, необходимо знать, где стоит датчик, и выполнить ряд простых действий.

На транспортных средствах Ford часто устанавливается традиционная деталь, функционирующая по принципу Холла. Распиновка датчика включает в себя контакты для передачи напряжения, импульсного сигнала и управления заземлением. Для выполнения теста потребуется подобрать самый уместный способ на основе имеющихся инструментов в вашем распоряжении.

В большинстве случаев используется мультиметр или вольтметр, со следующим алгоритмом действий:

  • Выполняется снятие датчика скорости Ford Focus II. Тест возможен и без демонтажа узла, но точность показаний будет снижена;
  • С помощью вольтметра узнаем тип всех контактов по отдельности;
  • Присоединяем устройство к контакту, передающему импульс, а вторую клемму необходимо накинуть на массу;
  • Производим измерение сетевого напряжения. Чем интенсивнее работает датчик, тем выше значение на измерительном приборе, но если показатели не возрастают, это указывает на поломку контроллера.

Используя такой метод, достаточно знать лишь расположение датчика, но можно обойтись без демонтажа контроллера. Необходимо поднять машину домкратом и присоединить измерительный прибор на импульсные контакты. Вращение колеса обеспечит вольтметр требуемыми показателями, на основе которых можно сделать вывод об исправности датчика.

Разъем датчика скорости и работоспособность узла также можно протестировать посредством простой контрольной лампочки и домкрата. Для этого необходимо:

  • Снять импульсные контакты контроллера (можно вытащить датчик целиком);
  • Запустить двигатель;
  • Найти плюсовой и минусовой контакт;
  • Поддомкратить транспортное средство;
  • Один из контактов контрольной лампы накинуть на положительный полюс АКБ, а второй – на сигнальную клемму;
  • Провернуть колесо. Если лампочка будет запитана и загорится, это сообщит об исправности контроллера скорости.

Наконец, еще один способ тестирования исправности датчика скорости – ручной. Следует поддомкратить автомобиль так, чтобы одно из колес было подвешенным. Далее необходимо нащупать пальцами контроллер и оценить работу узла, проворачивая ногой колесо или попросив об этом помощника. Если в работе элемента будут отмечены сбои и неровности, причиной этому часто становятся неисправности зубьев шестерней.

Наиболее грамотным решением любых проблем является замена датчика скорости Форд Фокус 2, так как даже после ремонта контроллер может повредиться вновь. Тем не менее, не каждый владелец транспортного средства способен выполнить все работы самостоятельно. Если же неисправность произошла из-за загрязнения или поломки контактов, достаточно будет просто спаять или заклеить детали герметиком.

Ford-Focus_European_Version_2008_1600x1200_wallpaper_1a

Интерьер рейстайлингового Ford Focus II (2008)

Интерьер рейстайлингового Ford Focus II (2008)

Интерьер у «Фокусов» собран аккуратно и на совесть. Даже с возрастом скрипами и сверчками он не досаждает. А тканевая обивка хорошо поддается химчистке и отличается износостойкостью. Правда, случается, хандрит салонное оборудование и электрика. Поступали жалобы на выход из строя обогрева кресел. Причем за оригинальную «грелку» придется выложить около 10 000 руб. Известны случаи капризов климат-контроля из-за отказа салонного датчика температуры (2500 руб.). Поэтому проверка работоспособности кондиционера перед покупкой подержанного Focus желательна. Погоняйте также «печку» на различных режимах вентилятора — «посвистывание» моторчика укажет на его скорую кончину. Новый электродвигатель опустошит карман на 7500 руб. Правда,нередко виновником внезапной «кончины» вентилятора может стать и сгоревший резистор (900 руб.). Часто перегорают лампочки ближнего света и габаритов, для замены которых приходится снимать блок-фару. А зимой надо быть готовым к замене вышедших из строя элементов боковых зеркал. Новая амальгама оценивается в 2000 руб.

Двигатель

Базовый 1,4-литровый мотор механики хвалят — врожденных болячек у него практически нет. Главное — не забывать вовремя, каждые 80 тыс. км пробега, обновлять ремень газораспределительного механизма (ГРМ). Правда, из-за скромных объема и мощности его обычно «крутят» на полную катушку и он работает на износ, попадая во вторые руки уже на пределе своего ресурса.

Устройство двигателя

Ремень привода ГРМ мотора Фокус 2 приводит в действие исполнительные механизмы системы, которые с помощью гидромеханической связи передают вращение распределительным валам. На других концах распределительных валов закреплены задающие диски датчиков, которые отслеживают положения валов. Сами датчики положения распределительных валов закреплены в крышке головки блока цилиндров.

Из масляной магистрали головки блока цилиндров моторное масло по каналам, выполненным в крышке VCT, подводится к электромагнитным клапанам системы регулирования фаз газораспределения и далее — к исполнительным механизмам системы.
По командам ЭБУ золотниковое устройство каждого электромагнитного клапана управляет подачей масла под давлением в рабочую полость исполнительного механизма или сливом из нее масла. В результате гидромеханического воздействия происходит взаимное перемещение отдельных элементов исполнительного механизма и распределительный вал поворачивается на требуемый угол, изменяя фазы газораспределения.

Стоит учитывать, что золотниковое устройство электромагнитных клапанов системы очень чуствительно к загрязнению моторного масла. Поэтому в дополнение к обычному масляному фильтру в канале головки блока цилиндров, подводящему масло к клапанам, встроен еще один фильтр. Этот фильтр замене не подлежит, а при его засорении масло продолжает бесперебойно подводиться к элементам системы по байпасному участку магистрали.

Далее характеристики двигателя Ford Focus 2 1.6 16V Ti-VCT

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Драйвер
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
