Замена шруса на ваз 2114

Приступим к замене

Прежде чем начинать любые работы по замене нам необходимо будет все подготовить, не забывая, о чем гласит инструкция техники безопасности:

  • Надо зафиксировать авто, для этого включите четвертую передачу и затяните ручник
  • Затем нужно установить противооткатные клинья (башмаки) под задними колесами, если у вас таковых не имеется в наличии, воспользуйтесь деревянными брусками похожей формы
  • Снимаем защитный колпак с диска колесного, затем откручиваем ступичную гайку, для этого лучше воспользоваться удлинителем в виде трубки либо монтировки, чтобы было легче откручивать
  • После сдвига с мертвой точки ступичной гайки, приступаем к откручиванию болтов, которыми крепится колесо
  • Воспользовавшись домкратом, вывешиваем колесо, на котором собираемся менять ШРУС

Срываем ступичную гайку, затем болты колеса и можно вывешивать колесо на домкрате

  • Приподнимаем машину, подставляем деревянные чурки и снимаем колесо
  • Затем откручиваем два болта, которыми крепится наша нижняя шаровая опора для поворотного кулака

Откручиваем болты, крепящие нижнюю шаровую опору

  • Теперь максимально выворачиваем руль в сторону противоположную заменяемому ШРУСу
  • Нужно оттянуть наш поворотный кулак вместе со стойкой, а затем достать шлицевой конец ШРУСа из ступицы
  • Затем извлечь внутренний ШРУС соединенный с коробкой передач используя для этой цели монтировку
  • Зажимаем вал в тисках, после этого снимаем с внутреннего, затем с наружного шарнира хомуты
  • Выворачиваем наизнанку пыльники, при обнаружении разрывов либо трещин, просто срезаем их ножом, чтобы не тратить время на снятие
  • Теперь сбиваем ШРУС с вала, подойдет для подобной процедуры молоток и деревянная либо бронзовая наставка
  • Собираем шарнир в обратном порядке, в процессе сборки рекомендуем заменить старую ступичную гайку, а после её затяжки не забывайте законтрить ее край, чтобы избежать раскручивания
  • Устанавливая внутренний ШРУС, помните о заглушке из пластмассы, она установлена на конце вала
  • А прежде чем устанавливать ШРУС, надо позаботиться о необходимости набить «гранаты» смазкой
  • Устанавливаем стопорное кольцо (непременно новое) на внутренний ШРУС, прежде чем устанавливать на автомобиль собранный механизм
  • А после установки в коробку привода, его необходимо вставить в полу осевую шестерню до полной его фиксации
  • Используйте для этого легкие постукивания молотком через деревянную наставку, по периметру оси нашего вала

Все, можете мыть руки и быть уверенным, что замена гранаты 2115 самому вполне выполнимая задача, важно только следовать инструкциям и тогда ремонт пройдет успешно. Остается только во избежание сюрпризов и для прояснения непонятных моментов посмотреть видео по данной теме

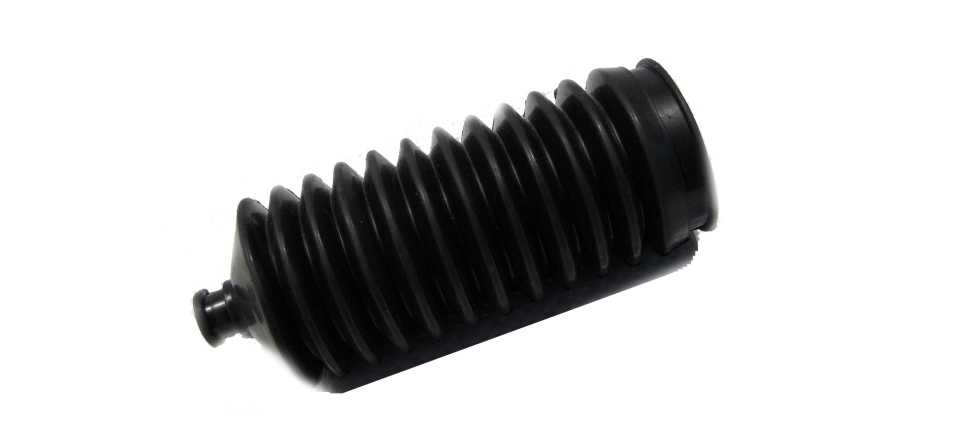

Пыльник рулевой тяги

Используются пыльники и в рулевом управлении. Форма их, а также крепление обусловлены спецификой конструкции. От того, где они крепятся, зависит напрямую сложность замены пыльника:

  • Если пыльник расположен в месте, где рулевые тяги крепятся к рейке, как, например, в «девятке», то Вам придётся довольно сложно, так как для его замены нужно выполнить ряд процедур, которые включают и разборку механизма рулевого управления.
  • В ВАЗовских автомобилях обычно пыльники находятся на концах рейки. Для замены какого-либо из них, Вам нужно будет лишь убрать хомуты, затем открутить гайку, которой крепится тяга, отсоединить её и снять пыльник.
  • Среди множества видов пыльников можно найти и очень интересные. Например, в одной из моделей «Фольксваген» они изготовлены в виде эластичных колпачков, которые одеты на корпус и закреплены с помощью хомутов. Такие пыльники защищают механизм рулевого управления от попадания грязи и достаточно легко меняются.

Замена наружного ШРУСа (гранаты) в 2110, ВАЗ 2112 своими руками. Фото и видео инструкция

На ремонте у нас находится автомобиль 2110, 2004 года выпуска, пробег 185 тыс.км., захрустел правый передний ШРУС, необходимо будет его заменить. Покажем вам подробную фото и видео инструкцию как выполнить эту процедуру своими руками. Урок применим также для 2112, ВАЗ 2111.

Поднимаем машину, демонтируем колесо. Откручиваем гайку привода, она под ключ или головку на 30:

Выкручиваем два болта на 17, которые крепят шаровую опору:

Снимаем пыльник с гранаты, для этого плоской отвёрткой сбиваем хомут крепления:

Далее мы будем использовать съёмник для ШРУСА:

Можно также использовать для этих целей обратный молоток. Вытаскиваем гранату, тщательное очищаем посадочное место от старой смазки при помощи очистителя карбюратора.

Берём новый ШРУС, у нас он фирмы ZEKKERT, номер для заказа GS-3263 (в комплекте есть пыльник, смазка 90 гр. внутренние и наружные хомуты, стопорное кольцо).

Пыльник будем оставлять от старой гранаты, так как он полиуретановый, а на новой детали сделан из резины, при заказе учитывайте этот момент.

Переворачиваем новый шрус, втыкаем тюбик со смазкой, смазываем его, на это должно уйти примерно половина тюбика, остатки выдавливаем в пыльник:

Если у вас есть под рукой ещё какая нибудь смазка для гранаты, смело можете её добавить. Вставляем шрус на место, заталкиваем силой рук, затем подтягиваем пыльник и одеваем на него хомут. Смазываем гранату медной смазкой и заводим его в ступицу:

Наживляем и закручиваем гайку привода, подсоединяем шаровую опору. По времени работа в общей сложности вышла менее 30 минут.

Замена

При возникновении проблем с гранатами, следует определить, у каких именно образовались неполадки. Далее мы рассмотрим, как поменять привод, как его снять. Дополнительно рекомендуем посмотреть видео руководства по ремонту.

Процедура замены внутренних и наружных ШРУСов отличается друг от друга, потому каждый этап следует рассматривать отдельно.

Начнем с внутреннего.

Внутренний ШРУС

Резиновые пыльники — это уязвимый элемент конструкции гранаты. Не редко, заменив пыльник, промыв гранату с помощью бензина и заложив новую смазку, удается решить проблему. Если износ ШРУСа незначительный, подобные меры могут заменить полноценный ремонт.

Но если вы обнаружили поломку поздно, придется полностью менять внутренние шрусы.

  1. Включите ручной тормоз, установите противокаты под колеса.
  2. Открутите гайку ступицы с помощью воротка и торцевой головки. Аккуратно бородком удалите элементы кернения с гайки. Так вам удастся сохранить резьбу на гранате. Саму гайку при обратной сборке потребуется заменить на новую.
  3. Тут главное откручивать гайку, опустив колеса на землю. Иначе вы рискуете сломать дифференциал и прочие компоненты коробки передач.
  4. Поднимите автомобиль с помощью домкрата с нужной стороны, перед этим ослабив гайки колеса. Снимите колесо.
  5. Слейте масло из коробки передач. Это можно сделать и раньше, как вам удобнее.
  6. Освободите поворотный кулак от шаровой опоры в нижней части. Для этого откручивается пара крепежных болтов.
  7. Поскольку вы уже демонтировали гайку ступицы и открутили от поворотного кулака шаровую, приступайте к извлечению шлицевой части гранаты. Для этого потяните на себя тормозной диск со стойкой в сборе. Ход у нее приличный. Просто не забудьте повернуть руль до упора так, чтобы наконечник рулевой выступил на максимальное расстояние.
  8. Подденьте внутреннюю гранату монтировкой, что позволит вам извлечь привод.
  9. Достав ШРУС, посмотрите на состояние сальника в КПП. При обнаружении следов потеков обязательно замените элемент.

Внутренний привод (ШРУС) предназначен для работы с меньшими углами, его пыльник менее подвержен негативным воздействиям. Потому меняют внутреннюю гранату достаточно редко.

Наружный ШРУС

Наружная граната изнашивается активнее, потому замену проводят чаще.

Ни в коем случае не извлекайте одновременно два ШРУСа из КПП. В противном случае это приведет к смещению шестерни. Снимайте поочередно или вставляйте специальные вставки на место шарнира.

Если у вас имеется большой опыт в подобных делах, наружную гранату вполне можно выбить прямо под автомобилем. Это экономит время, силы

Но подобная задача требует повышенного внимания и осторожности в действиях.
Обеспечьте неподвижность или ограниченное движение полуоси. Если этого не сделать, полуось будет перемещаться при ударах молотком по обойме гранаты

Из-за этого внутренний ШРУС попросту выйдет из контакта, разделится на части внутри пыльника. Потому придется демонтировать узел полностью, а это уже очень сложная задача.
Держать полуось можно руками, но более эффективное средство — ручные тиски, газовый ключ. Лучше заручиться поддержкой напарника. Это оптимальный вариант.
Возьмите достаточно тяжелый молоток с короткой рукояткой.
Разрежьте в случае повреждения, выверните или отведите в сторону пыльник, чтобы он не мешал наносить удары.
Удары следует делать резкие, но при этом аккуратные. С огромного размаха стучать по элементу не стоит.
За счет последовательных ударов сопротивление фиксирующего кольца должно ослабнуть, что позволит демонтировать наружную гранату с полуоси.
Тщательно обработайте бензином посадочный участок, обработайте ветошью и заложите порцию новой смазки в шарнир.
Новый пыльник надевается на полуось и монтируется новенький ШРУС.

Демонтажные работы

Для фиксации пыльника к полуоси и корпусу новой гранаты многие используют обычные сантехнические хомуты. Практика владельцев 2109 показывает, что они удобнее и эффективнее стандартных крепежей, предусмотренных заводом.

Поменять ШРУСы — задача не самая легкая, но и невероятно сложным этот этап никак не назовешь. Главное, использовать качественные новые гранаты, чтобы в ближайшие несколько десятков тысяч километров пробега вы про них забыли. А они о себе не напоминали.

 Загрузка …

Что делать, если пыльник порвался в дороге

Ситуация нередкая: в пути вам пришлось поменять колесо и вы заметили, что пыльник порван. Оставлять «все как есть» и следовать до ближайшего автосервиса крайне не рекомендуется: ШРУС – деталь совсем не дешевая, особенно если он стоит на дорогой иномарке. Варианты действий:

  1. Поставьте авто на домкрат (если оно еще не стоит на нем), вытащите через прорыв старую загрязненную смазку и набейте пыльник смазкой до упора, а чтобы она не вывалилась при движении, обмотайте проблемное место полиэтиленовым пакетом и затяните по гофре веревкой.
  2. Замотайте порванный чехол непрозрачным скотчем либо изолентой. Такой «альтернативы», пока пыльник не будет поменян, хватит километров на 500.

В дороге проверяйте, на месте ли ваша «обмотка»: попадание грязи под нее резко сократит срок службы ШРУСа.

Граната 2114: признаки неисправности и диагностика

Итак, ШРУС, который фактически представляет собой  шариковый подшипник, имеет обоймы с поперечными канавками для изменения угла между ведущей и ведомой полуосью. Следует отметить, что на авто с передним приводом именно граната по ряду причин является слабым местом. Даже с учетом того, что все составные части детали изготавливают из материалов повышенной прочности, признаки неисправности ШРУСа могут появиться уже на 50-60 тыс. км. пробега.

Поломка происходит по разным причинам, при этом самыми распространенными являются:

  • повреждение пыльника ШРУСа и попадание грязи и воды;
  • низкое качество или полное отсутствие смазки ШРУС;
  • тяжелые условия эксплуатации ТС, большие нагрузки;

При этом основным признаком того, что ШРУС на 2114, 2115 или другом авто нуждается в замене, является хруст гранаты. Этот звук издают шарики, катающиеся по канавам, так как имеет место выработка и износ.

Как правило, хрустит ШРУС при разгоне, в поворотах и т.п. Еще на проблемы с гранатой указывают легкие рывки при старте или в момент изменения скорости движения. В рамках первичной диагностики можно обнаружить люфты вала между ШРУСами при перемещении в разных плоскостях.

Кстати, ШРУСов в конструкции два (ШРУС наружный 2114 и внутренний ШРУС ВАЗ 2114). Хотя оба элемента выполняют одну функцию, внешняя граната выходит из строя намного быстрее и чаще. Причина – более высокие нагрузки и углы поворотов шарнира в области ступицы. Так вот, признаки и симптомы в виде хруста зачастую указывают именно на наружные шарниры.

В свою очередь, внутренний ШРУС может шуметь при езде по прямой и проявляет себя во время преодоления неровностей. Такой шарнир будет иметь люфты при проверке. Также можно вывесить передние колеса и включить 1-ю передачу, чтобы колеса вращались в подвешенном состоянии. В этом случае внутренний ШРУС искривляется и появляется хруст неисправного шарнира. Все рассмотренные выше признаки говорят о том, что ШРУС 2114 или другого авто нужно менять.

Диагностика ШРУСа

Сначала введем немного теории, и скажем, что ШРУСы бывают двух типов – внутренние и внешние. Внутренний ШРУС располагается в КПП, откуда механизм осуществляет передачу вращающего движения непосредственно от трансмиссии к внешнему ШРУСу. Внешний – это механизм, элементы которого соединены со ступицей колеса, откуда осуществляется процесс передачи вращательного движения к колесу от самой ступицы.

Внешний и внутрениий ШРУСы

На первый взгляд может показаться, что у них одинаковый срок эксплуатации, но, несмотря на имеющуюся схожесть конструкции и комплектующих, это не так. Например, внешний ШРУС напрямую взаимодействует с колесом, от которого принимает энергию от ударов, полученных в поездке. Пыльник ШРУСа, находящийся в «относительной» безопасности производится из мягкой резины, в большей степени, чем другие элементы узла, подверженной износу от различных воздействий климата, будь то чрезмерная сухость или влажность, температурных воздействий, контактов с переработанными нефтепродуктами и т.д. Если герметичность резинового пыльника будет нарушена, то попадающие в него песок и грязь в короткий срок приведут к неисправности внешний ШРУС.

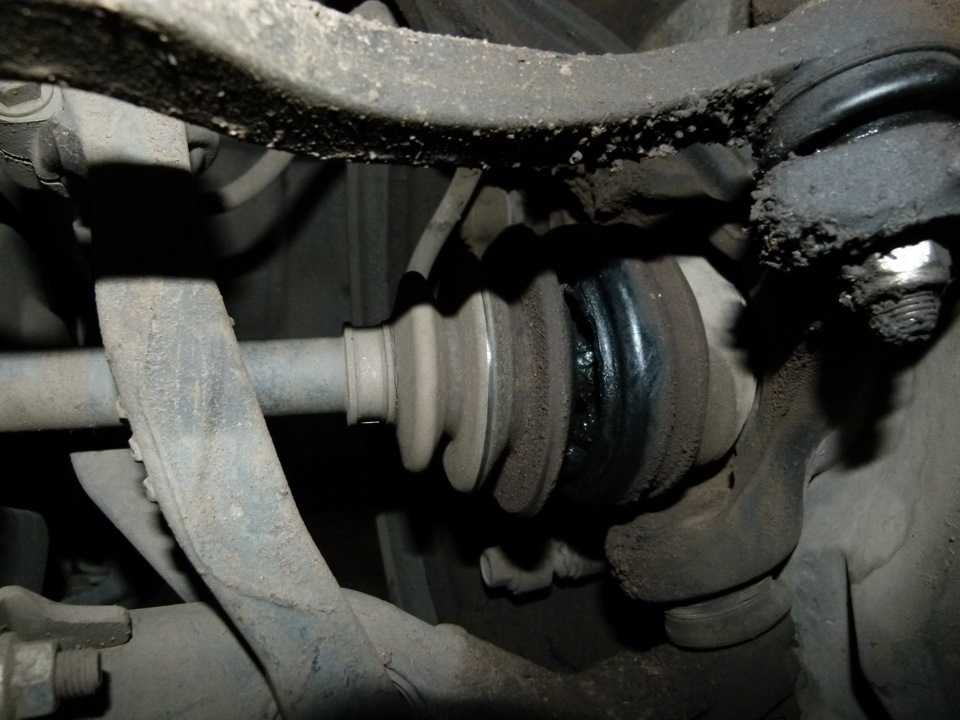

Внешний ШРУС с пыльником

О том, что ШРУС неисправен, автомобилист может узнать по следующим признакам:

  • Насыщенный хруст, слышимый на каждом повороте машины. При этом, хруст слышен не при каждом повороте руля, но лишь при поворотах во время поездки налево или направо;
  • Звук «хруста», дающий о себе знать во время сцепления. Прежде всего, звук проявляется при старте из неподвижного состояния;
  • Если во время диагностики был выявлен люфт на соединениях шарнира. Люфт становится отчетливо явным в процессе осмотра ШРУСа, когда колесо находится в вывешенном состоянии;
  • Наличие рывков в процессе разгона.

Диагностика ШРУСа проводится следующими «нехитрыми» способами:

  • Способ №1. Автомобилистом выворачивается руль в ту или другую сторону до самого упора, после чего включается передача, и делается попытка быстро стартовать с места. Наличие характерного хруста во время этой операции говорит о значительной степени изношенности «гранаты» в целом, или ее отдельных элементов, или же, что она уже находится в неисправном состоянии и требует замены.
  • Способ №2. С помощью специального подъемника (иногда это можно сделать домкратом) машина приподнимается с одной стороны, или же вывешивается колесо со стороны предполагаемой поломки. В таком состоянии, проводится визуальный осмотр состояния узлов автомобиля, а также выявляется наличие возможного люфта. Обычно, люфт не обнаруживается, если только незначительный.
  • Способ №3. С помощью подъемника, передняя часть машины вывешивается. Далее, автомобилисту следует перейти к первой передаче, или на некоторых автомобилях включить «D». Проявление неисправности ШРУСов таком состоянии не заставит себя долго ждать: при вращении колес должен быть слышен отчетливый хруст.

Еще на этапе «первичного осмотра», при поднятом автомобиле, можно сделать некоторые выводы

Например, как только ШРУС становится виден, следует обратить внимание на его внешний вид. Целостность гофрированной резинки как правило является свидетельством отсутствия неисправностей

Если же налицо нарушение герметичности ШРУСа, и повсюду видны следы вытекшей смазки из пыльника, это говорит об упущенном моменте возможного ремонта, поскольку грязь и песок уже могли сточить подвижные элементы конструкции, что и привело к проблемам при вождении.

Порванный пыльник ШРУСа

Иногда еще можно обойтись только заменой пыльника, но, в любом случае, лучшим решением станет поездка в автосервис на проведение комплексной диагностики.

Как самостоятельно заменить внутреннюю гранату на автомобилях ВАЗ

ШРУС (шарнир равных угловых скоростей) — механизм, позволяющий передавать крутящий момент между несоосными валами. Устройство активно используется на автомобилях переднеприводной компоновки. На каждом валу, выходящем из коробки передач их два — внутренний и внешний. Ремонт невозможен, при поломке узла его меняют в сборе.

В каких случаях требуется замена внутреннего шруса

Замена внутреннего ШРУСа на переднеприводных автомобилях ВАЗ требуется при наличии следующих признаков:

  • Хруст и стуки при движении и разгоне по прямой;
  • Вибрация и толчки при переключении передач;
  • Значительный люфт при пробе рукой;
  • При полном выходе «гранаты» из строя — невозможность дальнейшего движения автомобиля.

Основной причиной неисправности «гранаты» ВАЗ является попадание воды и грязи через отверстие в порванном пыльнике. Вторая возможная причина поломки — резкое нажатие на «газ» при полностью выкрученных колесах, правда в этом случае рискуете убить внешнюю а не внутреннюю гранату.

Обязательно почитайте

Помимо вышесказанного, замена внутреннего ШРУСА на моделях ВАЗ—2110 и прочих, может понадобиться при низком качестве установленного ранее шарнира.

Замена внутреннего ШРУСа своими руками

Процедура замены «гранаты» одинакова для всей переднеприводной линейки ВАЗ, начиная с 2108, и заканчивая ВАЗ-2115, «калина», «приора», «гранта». Перед тем, как снять внутренний ШРУС, с КПП сливают масло. Далее действуют по следующему алгоритму:

  1. Расконтривают и выкручивают ступичную гайку. Чтобы облегчить работу, на ключ следует надеть отрезок трубы длиной около 1 метра.
  2. Нужную сторону автомобиля вывешивают на домкрате или подъемнике.
  3. Снимают колесо.
  4. Вынимают шайбу, расположенную под местом установки ступичной гайки.
  5. Отсоединяют рулевой наконечник.
  6. Производят извлечение ШРУСа из ступицы.
  7. Поддев монтировкой, извлекают привод и внутренний шарнир из КПП.

На заметку: при одновременном удалении обоих приводов на их место следует установить подходящую по размеру оправку.

Как поменять «гранату» при снятом приводе? Для этого вал зажимают в тисках, ослабляют хомуты и снимают пыльник. После этого ударами молотка сбивают шарнир со шлицов.

Новый ШРУС следует набивать, нанося легкие удары молотком по его торцу. Для этого лучше использовать деревянную киянку. Предварительно «гранату» набивают специальной смазкой.

Перед установкой нового шарнира равных угловых скоростей необходимо очистить его посадочное место от старой смазки и установить новый пыльник. Сборка проводится в обратной последовательности.

Ремонт считается оконченным после успешных ходовых испытаний. При этом со стороны привода не должно быть никаких посторонних звуков во всех режимах движения автомобиля.

Замена и ремонт пыльника

Пыльник без снятия гранаты поменять можно при наличии специального оборудования. Его работа продемонстрирована на видео.

Если такого приспособления у вас нет, для снятия и замены необходимо произвести вышеописанную процедуру по извлечению привода и демонтажу шарнира. Процедура необходима при наличии на пыльнике даже мелких сквозных повреждений.

Временный ремонт пыльника ШРУСа можно произвести, не снимая его с автомобиля. Для этого необходимо тщательно зачистить и обезжирить повреждение, после чего заклеить его кусочком резины и клеем на основе цианокрилата (суперклей).

На заметку: экспресс-ремонт является временной мерой. Замена пыльника внутреннего шарнира может быть ненадолго отложена, но не отменена полностью. Обычно подобные методы ремонта используют, чтобы добраться до ремонта.

Ремонт ШРУС

Как было сказано выше, шарнир не подлежит ремонту. Условно к числу ремонтных мероприятий можно отнести промывку «гранаты» после езды с поврежденным пыльником.

Промывку производят тогда же, когда осуществляется замена поврежденного пыльника на гранате. Шарнир аккуратно сбивают с вала, осматривают на предмет повреждений и тщательно отмывают от попавшей грязи и смазки в бензине или керосине.

После промывки узел набивают смазкой и монтируют на место, предварительно установив пыльник. Процедура имеет смысл только в том случае, если явных признаков неисправности шарнира не возникало.

Хрустящая или стучащая деталь однозначно нуждается в замене, поскольку на рабочих поверхностях внутренней обоймы образуется выработка, и остановить разрушение уже не представляется возможным. Дальнейшая эксплуатация автомобиля может оказаться опасной для водителя и других участников дорожного движения.

Советы профессионалов

Не стоит дожидаться хруста, который образуется во время резкого вдавливания педали газа или на поворотах. Замену пыльника необходимо производить сразу после обнаружения на нем трещин и разрывов. Если игнорировать подобные проблемы, в скором времени может возникнуть разгерметизация гранаты и его загрязнение.

Основным признаком наличия на защитном чехле механических повреждений являются характерные жирные следы смазки, которые могут разлетаться во всевозможные стороны.

Если появилось настораживающее потрескивание, вполне возможно, что потребуется замена не только пыльника, а и всей гранаты. А этот процесс, как вы сами видите, довольно затруднительный.

Помимо этого стоит отметить, что во время таких ремонтных работ затрагивается очень много смежных устройств и механизмов. По этому, если у вас есть некоторые сомнения в собственной компетентности, желательно перестраховаться и обратиться в мастерскую.

Замена пыльника ШРУСа своими руками — демонтаж привода, порядок замены

Здравствуйте, уважаемые автолюбители! Спор о том, какие автомобили: с передним или задним приводом выбирать, наверное, не прекратится никогда. У поклонников и первой и второй системы есть свои аргументы в пользу своих пристрастий и масса претензий к технологиям, использованным в машинах с противоположной системой привода.

За этим тихо наблюдают владельцы транспортных средств с полным приводом, ведь их этот спор не касается. Автовладельцы, у которых машина двигается посредство усилия задних колёс, с гордостью заявляют, что им никогда не придётся ломать голову над тем, как поменять пыльник ШРУСа, ведь этого механизма в машине попросту нет.

Это конечно, не самый убедительный аргумент, который сможет доказать, что ведущие передние колёса хуже, чем задние, но научиться производить замену пыльника ШРУСа всё же придётся.

Зачем нужна замена пыльника ШРУСа?

Меняем пыльник ШРУСа

Как известно ШРУС – шарнир равных угловых скоростей заставляет вращаться передние ведущие колёса и позволяет им при этом поворачивать. Особенность этого устройств и заключается в том, что оно передаёт вращательное движение полуосям, которые находятся под постоянно меняющимся углом по отношению друг к другу.

Конструкторы предусмотрели, что на шарнир будет действовать значительная нагрузка и изготовили его из очень прочных сплавов. Эксперты говорят о том, что хороший и ухоженный ШРУС может пережить и машину.

Достичь такого результата и сэкономить деньги (ведь замена шарниров – удовольствие не из дешевых), можно, выполняя определённые правила. И одним из таких правил является систематическая проверка состояния и своевременная замена пыльника ШРУСа.

Самые главные враги ШРУСа – это пыль, грязь, песок и вода, которые могут попасть в рабочую часть в движении. Для защиты от этих разрушающих факторов придуманы пыльники – резиновые защитные конусы, которые очень плотно закрывают механизм ШРУСа.

Если вы увидели, что порвался пыльник ШРУСа, его необходимо заменить незамедлительно. В ходе периодических технических осмотров необходимо внимательно осматривать пыльники и производить их замену, если резина утратила свою эластичность, появились трещины в складках, тем более, что сделать это не так уж и сложно.

Как поменять пыльник ШРУСа – технология ремонта

В литературе можно встретить множество советов о том, как производить замену пыльников. Многие рекомендуют менять их поочерёдно, т.е. сначала производится замена пыльника внутреннего ШРУСа, если он нуждается в замене. А затем следует дождаться, когда произойдёт износ или повреждение пыльника наружного ШРУСа. Это бессмысленная трата времени, сил и средств. Настоятельная рекомендация всем автолюбителям: если дело дошло до необходимости ремонта и обслуживания ШРУСов, снимается вал полностью и производится замена пыльника наружного ШРУСа и внутреннего одновременно.

Для подобного действия есть логическое объяснение:

  • во-первых, если один из пыльников пришёл в негодность, то нелепо предполагать, что второй остаётся в идеальном состоянии, вероятнее всего вскоре второй пыльник также напомнит о себе и придётся лишний раз ставить машину на ремонт;
  • во-вторых, если снимается один ШРУС, то второй снять проще простого и гораздо удобнее сразу проверить состояние двух ШРУСов и одновременно заменить пыльники.
  • осмотр и замена смазки в шарнирах лишними никогда не будут, а позволят проехать ещё несколько десятков тысяч километров;
  • в-третьих, даже если 50 раз заменить пыльники и смазку в ШРУСах – это всё равно дешевле, чем покупать новые шарниры из-за банальной лени или глупого «авось пронесёт».

Замена пыльника ШРУСа – дело на пару часов

Водители, которые не привыкли досаждать своим присутствием специалистам автосервисов, прекрасно знают, что лучшим мастером для машины является её владелец. В отношении замены пыльников ШРУСов следует отметить, что это не столь сложное мероприятие, способно сэкономить немало денег, но занимает совершенно небольшой промежуток времени.

Алгоритм демонтажа вала с двумя ШРУСами очень прост:

  • снимается колесо и разбирается вся «навеска» на ступице, что позволяет извлечь наружный шарнир;
  • откручиваются болты крепления внутреннего ШРУСа и… Всё!

С помощью обычного набора ключей и тисков снимаются оба шарнира и производится замена пыльников.

В процессе замены пыльников ШРУСа не уподобляйтесь плохому автослесарю и потрудитесь одновременно: провести осмотр состояния рабочих частей, обновление смазки.

Убедиться в том, что в процедуре нет ничего сложного, поможет мастер-класс по замене пыльника ШРУС в визуальном просмотре.

Причины замены пыльника

Ресурс ШРУСов может очень быстро сократиться из-за поврежденных пыльников. Попадающие внутрь «гранаты» грязь и пыль работают как абразив.

А поскольку элементы шарнира являются сильнонагруженными и постоянно контактируют между собой, попавшая грязь очень быстро повреждает их и «граната» выходит из строя.

Даже если не проверять состояние пыльника, шарнир о своем повреждении сам просигнализирует.

К примеру, как показано на фото ниже ШРУС провернуло.

При выполнении поворотов, ШРУС с попавшей в него грязью, начнет сильно трещать. Если быстро не устранить повреждение, «граната» в скором времени попросту распадется и придется ее полностью заменять.

Но замена ШРУСа обойдется значительно дороже, чем пыльника. Поэтому обнаружив повреждение пыльника, или услышав треск ШРУСа лучше сразу же заняться устранением неисправности.

А устраняется такая неисправность путем замены пыльника, промывки ШРУСа и закладки в него новой смазки.

Далее рассмотрим последовательность действий по замене внешнего пыльника ШРУСа переднеприводных ВАЗов на примере модели 2199.

Похожие работы проводятся и на моделях ВАЗ 2110, 2114, поэтому проблем у владельцев этих автомобилей, после прочтения статьи, мы надеемся не будет.

Внешний пыльник выбираем потому, что он повреждается значительно чаще, чем внутренний, поскольку располагается возле ступицы колеса и воздействие на него происходит интенсивнее, поэтому и шанс появления трещины на нем больше.

Порядок операций

Замена наружного шруса ВАЗ 2114, 2113 или 2115 аналогична работам с внутренней гранатой. Они расположены на валовом приводе, к которому нужно добраться, выполнив множество операций:

  1. Для замены внешнего шруса ВАЗ 2114, если нет смотровой ямы или эстакады, нужно поддомкратить автомобиль и отвернуть гайку подшипника. IMG3
  2. Нужно снять колесо, его можно использовать вместе с домкратом для опоры.
  3. Теперь нужно открутить 2 болта тормозного ступора. Один расположен сверху, другой – внизу.
  4. Следующая операция – это развод тормозных колодок. Сделать это можно с помощью плоской отвертки.
  5. Нужно снять суппорт тормоза вместе со скобой и колодками. Весь узел нужно подвязать, чтобы он не висел.
  6. Теперь выкручиваем гайку наконечника рулевого, и выпрессовать его с помощью съемника.
  7. Выкрутить два болта шаровой опоры, вывернуть гайку ступичного подшипника, и снять шайбу.
  8. Теперь нужно отвернуть крепление шаровой опоры по направлению поворотного кулака, вывести гранату из отверстия подшипника, и выдернуть вал. Если рывком не получается – помогаем отверткой. Если перед работой не слито масло, отверстие можно заткнуть ветошью.

  9. Сбить молотком шрус с вала.
  10. Вал нудно тщательно очистить вал от старой смазки, снять старое кольцо, надеть новый пыльник, новое стопорное кольцо.
  11. Взять новую гранату, в ее полость выдавить новую смазку, размазать ее по поверхности, установить шарнир на вал.
  12. Теперь нужно забить гранату на вал. Это делается с помощью выколотки. Нужно натянуть пыльник на шрус, зафиксировать хомут против направления движения автомобиля, обжать его с помощью плоскогубцев.
  13. Тождественно фиксируется малый хомут. Теперь нужно установить новое стопорное кольцо на шарнир. Узел готов к установке. Шрус вместе с валом вставляется в коробку. Если пользовались ветошью, ее нужно предварительно вынуть.

Замена Внутреннего Шруса Ваз 2115 ~ AUTOTEXNIKA.RU

Замена ШРУСа ВАЗ и его пыльника

Для того чтоб без помощи других поменять ШРУС (гранату) ВАЗ идеальнее всего пользоваться эстакадой либо ямой, потому что на ровненьком асфальте это делать неловко. В особенности это касается подмены внутреннего ШРУСа, который находится со стороны коробки передач, потому что такая работа принципно отличается от подмены внешнего.

Фактически всегда новенькая лимонка оснащается пыльником, потому лучше его поменять. Исключение составляет тот случай, когда пыльник не так давно изменялся – тогда лучше бросить новый про припас – практика указывает, что пыльник служит меньше, чем ШРУС.

Замена наружного ШРУСа

Затем отводим стойку в сторону таким образом, чтобы ШРУС находился в согнутом положении – шкив, который входит в подшипник ступицы должен стоять под углом по отношению к приводному валу, который соединяет внутреннюю и наружную гранату. Замена помпы в ВАЗ 2115 2114 2113, видео » Ремонт. Теперь можно выбить шкив ШРУСа из подшипника. Для этого используем металлическую проставку и выбиваем его с наружной стороны колеса.

Замена внутренней гранаты (внутреннего шруса) ваз 2114

Покажу, как заменить внутреннюю гранату на автомобиле ВАЗ 2108-2115. Мои видео — это не пособие, как ремонтироват.

Теперь нужно снять пыльник и снять гранату с приводного вала. Всю старую смазку нужно удалить. Все вышеописанные манипуляции лучше всего производить с помощью WD-40 или аналогичного аэрозоля.

Перед тем как одевать новый ШРУС, нужно заменить стопорное и упорное кольца (последнее устанавливается внутри гранаты) и обильно смазать весь механизм смазкой.

Бывает так, что смазки, идущей в комплекте, не хватает, поэтому лучше иметь под рукой запас. После того как ШРУС «наживлен» на приводной вал, отцентровываем его так, чтобы вилка входила ровно, и забиваем его на посадочное место.

Дальше все просто – обжимаем пыльник хомутами и производим сборку в обратном порядке.

Замена внутреннего ШРУСа

Перед тем как снимать старую гранату для замены внутреннего ШРУСа ВАЗ, нужно полностью слить масло из КПП.

При этом нелишне посмотреть – может быть, стоит его заменить, чтобы не поднимать машину дважды? Когда масло слито, снять колесо, открутить шаровую, тем самым освободим стойку от нижнего рычага и отвернуть колесо в сторону, чтобы у наружного ШРУСа был свободный ход.

Затем одеть новый пыльник, все внутреннее пространство нового ШРУСа обильно смазать, выставить его так, чтобы направление привода и посадочного места совпадали, и набить его на приводной вал. Замена помпы (водяного насоса) на ВАЗ 2114, 2115 8. Далее установку производим в обратном порядке, не забыв одеть стопорное и упорное кольцо.

При замене ШРУСа необходимо учитывать тот факт, что у разных моделей автомобилей может быть разная конструкция крепления шаровых опор, ШРУСы могут иметь регулировочную гайку или дополнительные кольца. Поэтому, снимая старую запчасть и устанавливая новую, убедитесь в том, что не осталось «лишних» запчастей.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Драйвер
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
