Печка ваз 2107: устройство, неисправности и ремонт, доработка отопителя

Провода подключения электроприборов

Тип подключения	Сечение, мм2	Цвет изоляции
Минусовая клемма АКБ – «масса» автомобиля (кузов, двигатель)	16	Чёрный
Плюсовой вывод стартера — аккумулятор	16	Красный
Положительный контакт генератора — плюс АКБ	6	Чёрный
Генератор — разъем чёрного цвета	6	Чёрный
Клемма на генераторе «30» – колодка МБ белого цвета	4	Розовый
Разъем стартера «50» – реле его запуска	4	Красный
Реле пуска стартера — чёрный разъем	4	Коричневый
Реле включения зажигания — разъем чёрного цвета	4	Голубой
Вывод замка зажигания «50» – голубой разъем	4	Красный
Разъем замка зажигания «30» – зелёный разъем	4	Розовый
Штекер правой фары – «масса»	2,5	Чёрный
Штекер левой фары — голубой разъем	2,5	Зелёный, серый
Вывод генератора «15» – разъем жёлтого цвета	2,5	Оранжевый
Разъем правой фары – «масса»	2,5	Чёрный
Разъем левой фары — белый разъем	2,5	Зелёный
Электровентилятор радиатора – «масса»	2,5	Чёрный
Вентилятор радиатора — красный разъем	2,5	Голубой
Вывод замка зажигания «30/1» – реле включения зажигания	2,5	Коричневый
Контакт замка зажигания «15» – одноконтактный разъем	2,5	Голубой
Правая фара — разъем чёрного цвета	2,5	Серый
Разъем замка зажигания «INT» – чёрный разъем	2,5	Чёрный
Шестиконтактная колодка подрулевого переключателя – «масса»	2,5	Чёрный
Двухконтактная колодка подрулевого выключателя — лампа подсветки бардачка	1,5	Чёрный
Лампа подсветки бардачка — прикуриватель	1,5	Чёрный
Прикуриватель — голубой разъем блока	1,5	Голубой, красный
Обогреватель заднего стекла — разъем белого цвета	1,5	Серый

Устройство и принцип работы системы отопления ВАЗ 2107

Печка ВАЗ 2107 создаёт и поддерживает в салоне комфортную температуру воздуха и препятствует запотеванию стёкол в холодную и влажную погоду. Она состоит из:

отопителя;
вентилятора;
блока управления.

Наружный воздух через отверстие в капоте попадает в кожух воздухоприёмной камеры, расположенной в моторном отсеке под лобовым стеклом. Затем он направляется к отопителю, где конденсируется большая часть содержащейся в нём влаги. Однако до полного прогрева радиатора в салон будет поступать слегка влажный воздух.

Радиатор печки нагревается охлаждающей жидкостью (ОЖ), поступающей из системы охлаждения. Температура регулируется специальным краном, частично перекрывающим направляющийся в систему отопления поток горячей ОЖ. Чем больше нагретой жидкости поступит в радиатор печки, тем теплее будет в автомобиле. Положение крана меняется регулятором из салона посредством гибкой тяги.

В салон воздух поступает с помощью вентилятора отопителя, скорость вращения которого регулируется специальным резистором. При движении автомобиля на высокой скорости система отопления может работать и без включённого вентилятора. Попадающий под капот воздушный поток создаёт повышенное давление в коробке воздухопритока и нагнетает тёплый воздух в салон.

Система отопления ВАЗ 2107 устроена довольно просто (оранжевым цветом обозначены потоки тёплого воздуха, синим — холодноого)

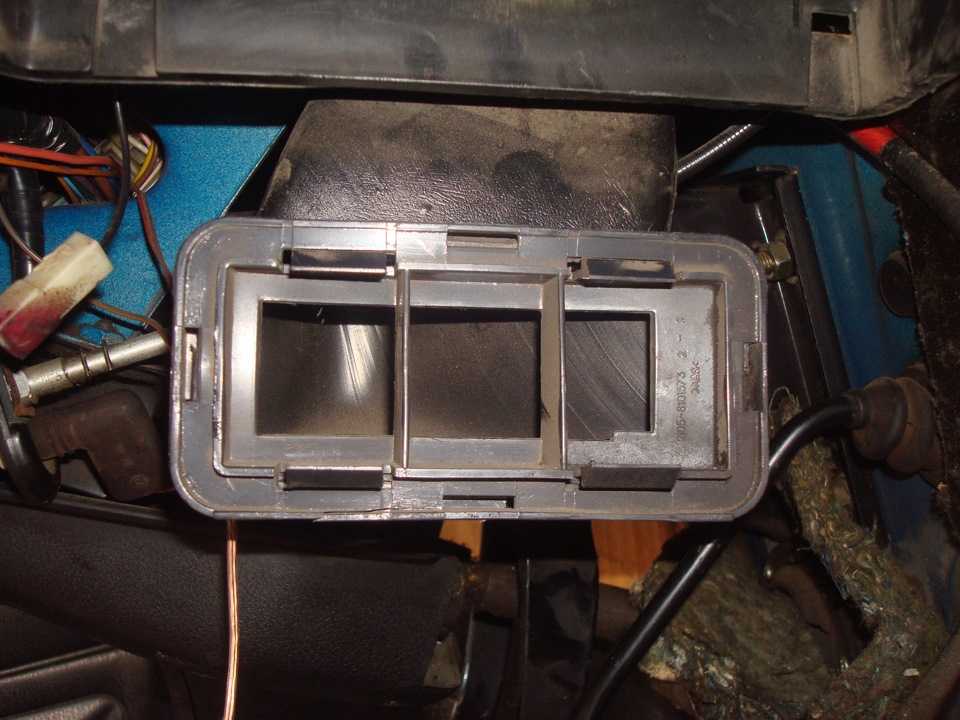

Через систему воздуховодов подогретый воздух направляется в разные части салона, а также на лобовое и боковые стёкла, предотвращая их запотевание в холодную и влажную погоду.

Управление работой печки осуществляется с помощью нескольких рукояток на панели приборов. Верхняя рукоятка регулирует положение крана отопителя (крайнее левое положение — кран полностью закрыт, крайнее правое — полностью открыт). С помощью средней рукоятки меняется положение крышки воздухопритока. Поворачивая её вправо и влево, интенсивность подачи тёплого воздуха, соответственно увеличивается и уменьшается. Нижняя рукоятка регулирует заслонки воздуховодов обогрева стёкол. В правом положении воздушный поток направляется на боковые стёкла, в левом — на лобовое стекло.

Через систему воздуховодов подогретый воздух направляется в разные части салона, а также на лобовое и боковые стёкла

Как правильно промыть радиатор печки ВАЗ-2107

В ходе эксплуатации радиатор печки загрязняется, вследствие чего ухудшается его теплоотдача. Восстановить нормальную работу печки можно путём промывки теплообменника. С максимальным качеством можно промыть демонтированный радиатор, но в некоторых случаях можно добиться желаемого результата и не снимая теплообменника. Упрощённая схема промывки предусматривает отсоединение подводящего и отводящего патрубков в подкапотном пространстве и подачу в один из них водопроводной воды. Из второго патрубка вода сливается наружу. После промывки водой радиатор можно заполнить с помощью лейки чистящим раствором и дать накипи откиснуть в течение 2–3 часов, после чего раствор слить. Если радиатор не очень «запущен», то такая мера вполне может улучшить его работу. Следует помнить при этом, что алюминиевый радиатор нельзя промывать щелочными растворами, а медный — кислотными. Для промывки можно использовать специальные средства типа «Крот», «Комет», «Тирет», «Калгон» и т. д.

Как снять радиатор

В большинстве случаев для промывки всё же приходится снимать радиатор печки. Для демонтажа теплообменника потребуются:

ключи на 7, 10 и 17;
крестообразная отвёртка;
запасные прокладки;
ветошь.

После окончания работ потребуется определённое количество охлаждающей жидкости, чтобы заполнить систему.

Для снятия радиатора печки автомобиля ВАЗ-2107 необходимо:

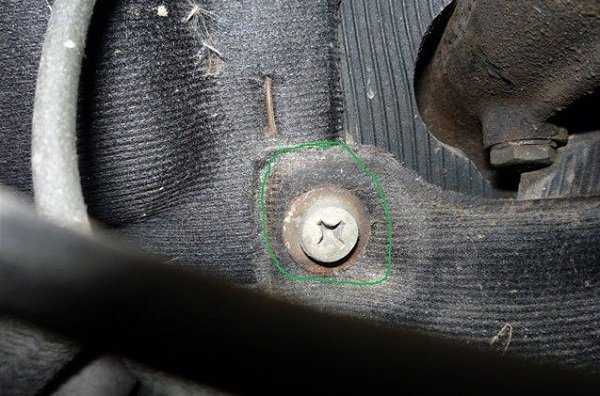

Освободить систему от охлаждающей жидкости, открутив сливное отверстие на блоке цилиндров ключом на 17, а также крышки расширительного бачка и радиатора охлаждения.
Открыть капот и крестообразной отвёрткой послабить хомуты, которыми крепятся шланги входящего и исходящего патрубков.
Снять шланги с патрубков.
Ключом на 7 отвинтить два болта крепления патрубков.
Снять уплотнитель.
Переместиться в салон и открутить саморезы, удерживающие полку магнитолы.
Снять полку и ключом на 7 открутить крепление троса привода крана радиатора.
Вывести из зацепления стальные скобы, посредством которых крепятся между собой две половины корпуса отопителя.
Снять нижнюю половину корпуса печки.

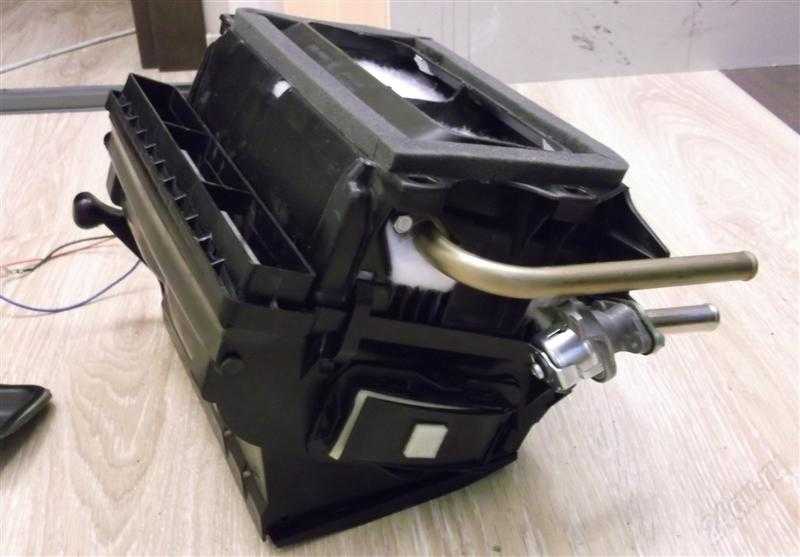

Извлечь теплообменник вместе с краном.
Ключом на 10 открутить болты, крепящие кран к радиатору.
В случае необходимости заменить прокладку.
Ключом на 10 открутить впускной патрубок от крана и также заменить прокладку, если старая пришла в негодность.

Как установить радиатор

Промыть демонтированный радиатор можно:

водой, направленной в изделие с помощью установки Karcher под давлением 5,5 атмосфер;
раствором каустической соды, залитым в радиатор на 1 час;
методом полной разборки. В этом случае следует отпаять баки радиатора горелкой или паяльником, вычистить внутреннюю полость изделия механическими и химическими средствами, высушить и запаять конструкцию.

Перед тем как установить новый или отревизированный радиатор печки на место, следует проверить работоспособность крана. Если есть какие-то проблемы со старым краном, лучше сразу его заменить на новый. Помимо этого, для качественной сборки потребуется герметик.

Если есть какие-то проблемы со старым краном, лучше сразу его заменить на новый

Для установки теплообменника необходимо:

прикрутить впускной патрубок к крану, разместив между ними смазанную герметиком новую прокладку;
прикрутить кран к корпусу радиатора, также уложив между ними прокладку, обработанную герметиком;
поместить радиатор на место;
надеть шланги на патрубки и зажать хомутами;
заполнить систему охлаждающей жидкостью;
закрутить крышки радиатора охлаждения и расширительного бачка и запустить двигатель;
при включённом моторе проверить места соединений на наличие течей;
если всё в порядке, присоединить трос крана;
установить на место нижнюю часть корпуса отопителя, закрепив её скобами;
поставить на место полку магнитолы, зафиксировав её саморезами.

Радиатор, используемый в отопителе ВАЗ-2107, интегрирован в систему охлаждения силового агрегата и, несмотря на несложную конструкцию, играет первостепенную роль в создании благоприятного микроклимата внутри автомобиля. Как и любой другой узел транспортного средства, радиатор через какое-то время эксплуатации может потребовать ревизии или замены. На ВАЗ-2107 могут устанавливаться радиаторы отопителя, выполненные из различных материалов (чаще всего из меди, латуни или алюминия) и с различной конфигурацией трубок (круглые или квадратные). Выполнить замену теплообменника может любой водитель самостоятельно, придерживаясь определённой последовательности шагов. Для промывки радиатора следует использовать безопасные средства, которые не повредят корпус изделия.

Причины замены печки на ВАЗ 2107

Немало неисправностей с автомобилем возникает с приходом холодов и особенно это относится к автомобилям отечественного автопрома. Одной из основных проблем является неэффективная работа отопительной система, в результате чего лобовое и боковые стёкла плохо обогреваются. Владельцы ВАЗ 2107 довольно часто сталкиваются с ситуацией, когда зимой салон машины попросту не прогревается. Ни о каком комфорте пассажиров и водителя в этом случае говорить не приходиться. Чтобы понять, в чём причины и устранить возможную неисправность, нужно для начала разобраться в конструкции отопителя «семёрки».

Основными элементами печки ВАЗ 2107 являются:

радиатор;
кран;
вентилятор;
тросики управления;
воздуховоды.

Детали отопителя и вентиляции кузова Ваз 2107: 1 — рычаг воздухораспределительной крышки; 2 — кронштейн рычагов управления; 3 — рукоятки рычагов управления отопителем; 4 — воздухопровод обогрева бокового стекла; 5 — гибкие тяги; 6 — воздухопровод обогрева По мере эксплуатации транспортного средства, с печкой могут возникать те или иные неисправности, которые снижают эффективность работы узла или делают его работу вовсе невозможной. Признаков основных неполадок не так много и сводятся они к следующему:

течь отопителя;
отсутствие тепла или слабый нагрев воздуха.

Что касается срока службы печки, то какие-либо цифры приводить неуместно. Всё зависит от качества деталей, применяемой охлаждающей жидкости, а также периодичности эксплуатации автомобиля.

Течь радиатора

Если теплообменник потёк, то обнаружить это не составит особого труда. Охлаждающая жидкость в виде лужи будет под ногами у водителя или пассажиров. Однако не стоит спешить с выводами и покупать новый радиатор для замены. Течь может быть связана не только с ним, но и с прохудившимися трубками или краником. Для этого нужно подобраться к этим элементам и внимательно осмотреть их с хорошим освещением. Убедившись, что проблема не в них, остаётся лишь радиатор. Кстати, иногда при появлении течи, при работе вентилятора печки, лобовое стекло запотевает и появляется характерный запах тосола. Выяснив, что причина кроется в теплообменнике, его потребуется снять, после чего отремонтировать либо заменить на новый.

При появлении течи радитора, деталь нуждается в ремонте или замене

Печка не греет

Если двигатель прогрет, краник печки открыт, но из системы отопления идёт холодный воздух, то скорей всего, радиатор забит или в системе охлаждения малый уровень тосола. Для проверки уровня охлаждающей жидкости (ОЖ) достаточно посмотреть на уровень в расширительном бачке либо открутить пробку основного радиатора на заглушённом моторе. Если с уровнем проблем нет, то нужно разбираться с теплообменником, возможно, придётся промывать его или полностью всю систему охлаждения. Чтобы избежать возможного засора радиатора отопителя, не стоит добавлять различные присадки, которые устраняют небольшие протечки. Такие средства могут легко закупорить трубки печки.

Холодный поток воздуха из системы отопления может быть вызван также завоздушиванием системы. В этом случае потребуется удалить воздушную пробку и долить ОЖ.

Кроме этого, проблема возможна с самим краном, который со временем может засориться или образоваться накипь, если используется вода вместо тосола. При неполадках с краном, деталь разбирают и чистят либо попросту меняют. Ещё одной хоть и редкой, но возможной причиной холодной печки, может быть выход из строя помпы. Двигатель в этом случае прогревается, но патрубки, идущие к радиатору отопителя, остаются холодными. В этом случае нужно незамедлительно отремонтировать водяной насос. Тёплый воздух может также не поступать в салон по причине неполадок с вентилятором печки. Проблема может быть как с самим моторчиком, так и его цепью питания, например, при перегорании предохранителя.

Как снять радиатор печки на Лада Калине?

Нам понадобиться:

Крестообразная отвертка;
Набор гаечных ключей;
Емкость для охлаждающей жидкости;

1). Отсоединяем минусовую клемму аккумулятора.

2). Снимаем облицовку рамы лобового стекла. Снимаем аккумулятор и корпус воздушного фильтра вместе с воздуховодом.

3). Удаляем из моторного отсека аккумуляторную батарею.

4). Сливаем охлаждающую жидкость и отсоединяем шланги радиатора отопителя.

5). Раскручиваем саморез, крепящий отопитель к перегородке моторного отсека.

6). Снимаем крышку радиатора печки и сам теплообменник. Радиатор находится под приборной панелью в пластмассовом кожухе, в связи с чем из салона нужно будет убрать и передние сиденья. Также основному этапу работ, помимо снятия торпедо, предшествуют демонтаж рулевой колонки, усилителя руля и центрального тоннеля.

Как снять радиатор печки на Ваз 2110, 2111, 2112

1). Сливаем охлаждающую жидкость. Откручиваем крышку расширительного бачка (чтобы давление упало) и откручиваем сливную пробку, которая находится за модулем зажигания (его откручиваем и убираем в сторону). В заранее подставленноt ведро должно выбежать около 4-х литров охлаждающей жидкости.

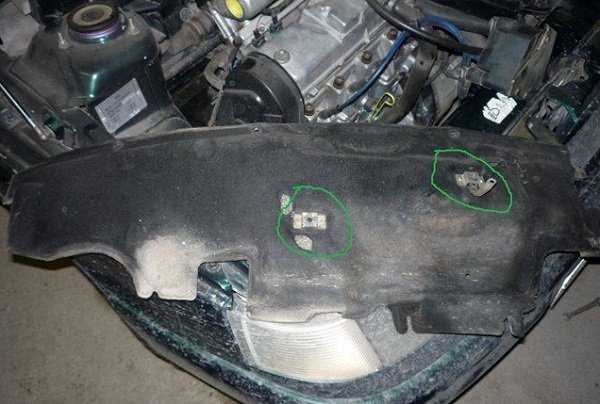

2). Снимаем резиновый уплотнитель ветровой накладки (жабо) и само жабо.

3). Откручиваем винт крепления жабо (он под главным тормозным цилиндром).

4). Откручиваем 4-е винта верхнего крепления правой части жабо.

5). Отцепляем на жабо 2 хомута для крепления шлангов и проводов.

6). Отсоединяем минусовой провод вентилятора от кузова и плюсовую клемму.

7). Откручиваем два винта левой части жабо и отодвигаем его немного вперед (полностью снимать не надо).

. Снимаем накладку ветрового стекла, там 2-е гайки (на 10), и 5-ть винтов.

9). Отсоединяем клемму датчика уровня охлаждающей жидкости (если есть) и снимаем пароотводящий шланг с расширительного бачка.

10). Отсоединяем шланг омывателя лобового стекла.

11). Откручиваем 4-е винта.

12). Снимаем стеклоочистители и убираем накладку ветрового стекла. Снимаем зажимы корпуса отопителя и вентилятора, но не все.

13). Зажимы корпуса отопителя.

14). Откручиваем винты корпуса фильтра салона и передней части корпуса вентилятора (все винты одинаковые за исключением четырех длинных, запоминайте их местоположение.

15). Снимаем переднюю часть корпуса вентилятора отопителя (с вентилятором).

16). Снимаем корпус фильтра салона.

17). Снимаем заднюю часть корпуса вентилятора.

18). Ослабляем хомуты и снимаем шланги подачи, обратки охлаждающей жидкости и пароотводящий шланг. С небольшими усилием снимаем потекший радиатор отопителя.

19). Отчищаем и собираем в обратной последовательности.

Как снять радиатор печки на Ваз 2114, 2115

1). Отсоединяем минусовую клемму от аккумуляторной батареи.

2). Сливаем из системы охлаждения двигателя жидкость (внизу радиатора для этого предусмотрена специальная пробка).

3). Печка расположена справа на передней консоли, в связи с чем придется выполнить демонтаж данного узла.

4). Отсоединяем крепежные винты, удерживающие консоль на кузове.

Инструкция по демонтажу печки: Снимаем бардачок, откручиваем крепежные винты, отодвигаем консоль справа на достаточное расстояние, чтобы можно было работать. Не забываем консоль зафиксировать, так как в противном случаи он будет постоянно мешать, возвращаясь в исходное положения.

5). Отключаем резиновые патрубки. Чтобы остатки охлаждающей жидкости не попали на обивку салона, рекомендую подготовить емкость, куда их можно будет слить.

6). Разбираем корпус печки, после чего можно будет добраться и до радиатора, достав его со своего посадочного места.

Устройство печки

Конструктивно система обогрева ВАЗ-2107 состоит из нескольких элементов. Основным является радиатор – по нему циркулирует теплоноситель.

кожух с заслонками и механизмом управления последними;
электрический вентилятор печки;
несколько воздуховодов;
кран.

В устройстве рассматриваемой системы нет электроники и каких-либо сложных механизмов, что и обусловливает во многом ее надежность и простоту обслуживания.

Обогрев в 2107-й модели происходит благодаря циркуляции охлаждающей жидкости по большому контуру предназначенной для нее системы. Поступает тосол от мотора через патрубок непосредственно в радиатор печки, расположенный под приборной панелью. Интенсивность циркуляции регулирует специальный кран, подключенный тросовой тягой к рычажку, выведенному в салон.

Воздушный поток с помощью специальных рукавов распределяется по направлению к:

центральной части салона;
лобовому и боковым передним стеклам;
ногам водителя и пассажиров.

В печках ВАЗ для усиления теплообмена используется и электрический вентилятор. Находится он в корпусе обогревателя и располагается непосредственно за радиатором. У этого узла есть две скорости.

Дополнительно в системе установлено три заслонки. Одна из них регулирует подачу воздуха, забираемого извне. Следующая помогает эффективнее распределять его по рукавам. Водитель может выбрать, куда направлять тепло предпочтительнее в данный момент: на лобовое или боковые стекла либо непосредственно в салон. Последняя заслонка отвечает за подачу горячего потока к ногам.

Приток уличного воздуха обеспечивают заборники, находящиеся на самом капоте. Здесь имеется специальная система, помогающая отделить от него капли воды.

Неисправность переключателя

После предохранителя проверяем кнопку включения. Питание с блока приходит на желто-голубой провод, как уже было сказано и если напряжение на нем есть, то проверяем выключатель отопителя.

Зажигание при проверке должно быть включено.

Берем кусок провода, один конец подключаем к желто-голубому и поочередно касаемся других выводов, если мотор начинает работать прикасании обоих выводов, то выключатель исправен. Если в одном из положений двигатель не работает, то делается вывод о неисправности переключателя, но для точной оценки нужно проверить сопротивление.

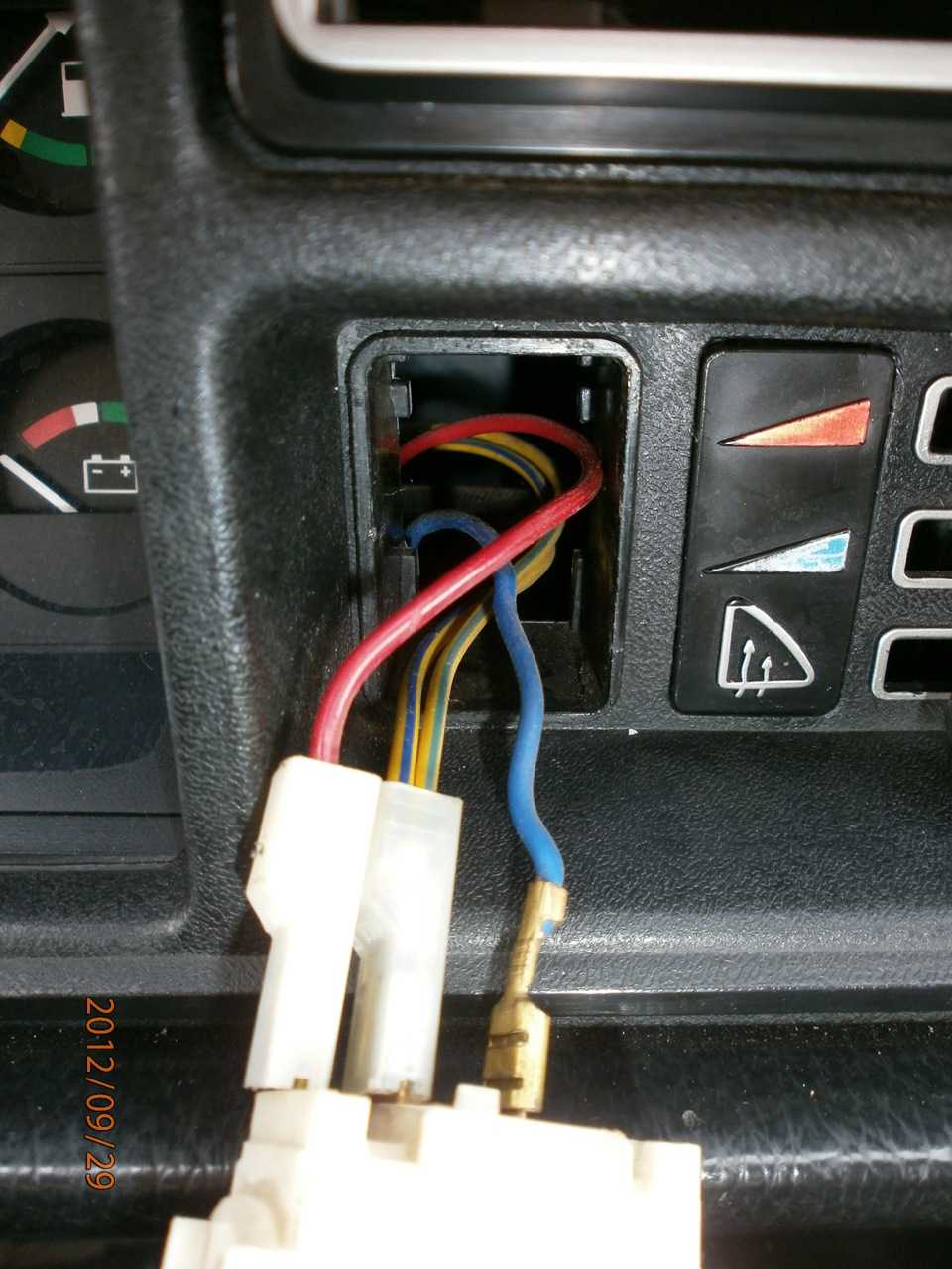

Подключение кнопки печки ВАЗ 2107 показано на фото.

Если отсутствует напряжение на обоих выводах нужна замена кнопки печки ВАЗ 2107. Для этого подденьте ее отверткой и вытащите кнопку. Вытаскиваем из старой кнопки фишки и подключаем поочередно новую.

Другие проблемы с системой отопления

Хоть поломки радиатора печки случаются чаще всего, бывают и другие неисправности, которые вполне можно устранить своими руками:

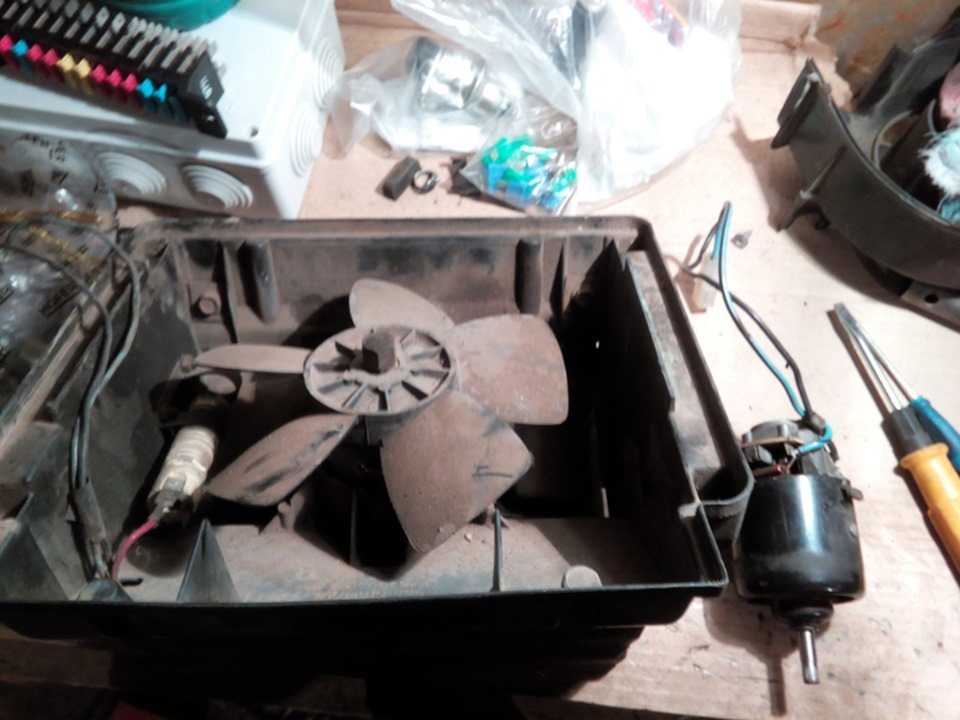

Поломка электромотора вентилятора. Проблемы создают втулки ротора, которые на «родном» моторчике сделаны из некачественного материала. Как только вентилятор системы отопления начинает свистеть, его нужно менять на неоригинальный, в котором вместо втулок установлены подшипники.
Износ крана отопителя. Он страдает от накипи, грязи, просто изнашивается. Краны обычно не ремонтируют, а меняют. На замену лучше брать кран с керамическим сердечником, он намного надежней и долговечней, чем металлический.

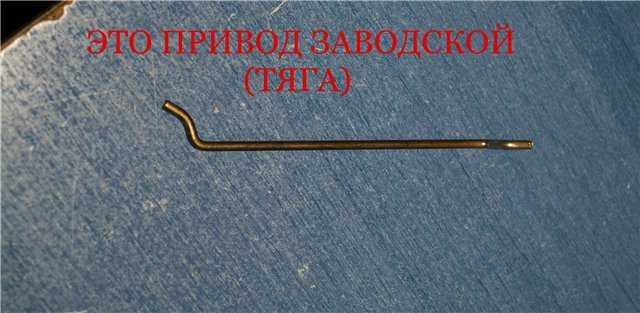

Обрыв тяг блока управления. Тут всё понятно: не регулируется то, что должно регулироваться – проверь состояние тяг и их подключение. Иногда проблема решается элементарно за полчаса.

Более сложные работы, такие как тюнинг или доработка печки, уже не относятся к устранению неисправностей. Конечно, печка на ВАЗ открывает безграничные просторы для улучшений и доделок, но можно обойтись и тем, что есть на данный момент. Главное, чтобы всё работало так, как должно, и тогда зимой точно не замерзнешь.

Проверку системы отопления лучше делать до того, как наступит момент ею пользоваться. Летом комфортней и проще заниматься ремонтом, можно не спешить и поискать качественные и недорогие запчасти, и вообще прийти к холодному сезону во всеоружии. В большинстве случаев, когда не греет печка ВАЗ 2107, исправить ситуацию можно самостоятельно. Нужно только иметь прямые руки и желание сделать ремонт правильно и качественно.

Источники

vaznetaz.ru/ne-greet-pechka-vaz-2107
ladaprofi.ru/vaz-2107/kakovo-ustrojstvo-pechki-na-vaz-2107.html
7-vaz.ru/ustrojstvo/pechka-vaz-2107.html
drive2.ru/l/568454109703700719/
bumper.guru/klassicheskie-modeli-vaz/sistema-ohdazhdeniya/pechka-vaz-2107.html

Варианты усовершенствования печки ВАЗ-2107 своими руками

Рассмотрим, как улучшить работу отопительной системы отечественной семёрки исключительно своими силами.

Начинаем модернизацию отопительных элементов с замены штатного крана на более надёжное изделие. Кран находится в передней части салона машины в области ног пассажира. Иногда, автовладельцы узнают о его местонахождении только в случае протечки охлаждающей жидкости. Протечка доставляет много неприятностей владельцу, особенно в холодную пору. Антифриз вытекает под ноги пассажира, приходится сушить не только коврики, а и обшивку машины. А также охлаждающая жидкость содержит вещества, которые неблагоприятно влияют на здоровье человека

Устранить протечку важно в кратчайшие сроки

Замещение обычного крана аналогичным новым изделием помогает решить вопрос только на незначительный промежуток времени. Специалисты советуют несколько вариантов решения этой проблемы. Как вариант можно заменить штатный кран машины изогнутой герметичной трубкой. Таким образом, протечки устраняются, однако, возникает другое неудобство. Отсутствие крана не даёт возможности перекрывать подачу охлаждающей жидкости в радиатор отопителя. Летом в салоне машины будет очень жарко. Более приемлемым вариантом решения вопроса является монтаж обычного крана для воды на подачу антифриза в радиатор печки в моторном отсеке машины. Единственным неудобством при такой модернизации будет необходимость открывать капот автомобиля для манипуляций с краном.

Ещё одним недостатком в работе отопительной системы ВАЗ-2107 является некачественная работа дефлектора, который находится со стороны водителя. Это провоцирует запотевание стекла, что ухудшает обзор водителю и может стать причиной аварийной ситуации. Для улучшения работы дефлектора его усовершенствуют с помощью установки в него небольшого вентилятора. Чаще всего для этого используются запчасти из компьютерной техники. Для монтажа надо снять дефлектор и подготовить в нём место для установки вентилятора. Питание вентилятора лучше вывести на отдельную кнопку, что будет более практично в использовании.

Следующим этапом тюнинга является устранение неполадок радиатора. На ВАЗ-2107 чаще всего устанавливались габаритные медные или алюминиевые радиаторы. Причиной некачественной их работы чаще всего может быть возникновение засорений системы отопления. Для улучшения обогрева салона транспортного средства надо провести полную очистку радиатора и деталей системы охлаждения и отопления

Важно использовать качественные охлаждающие жидкости для машины и не заливать воду вместо антифриза. Таким образом, вы сможете уберечь систему отопления от возникновения протечек и засорений

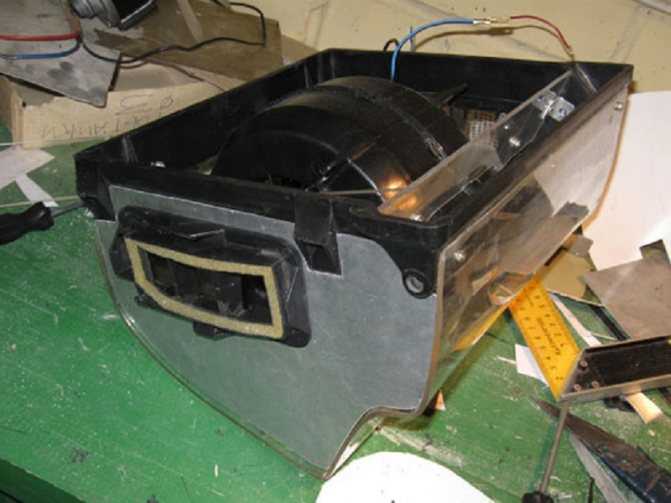

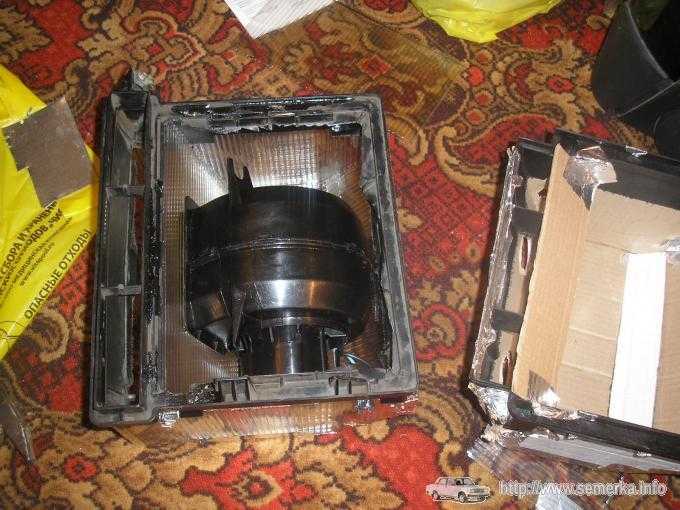

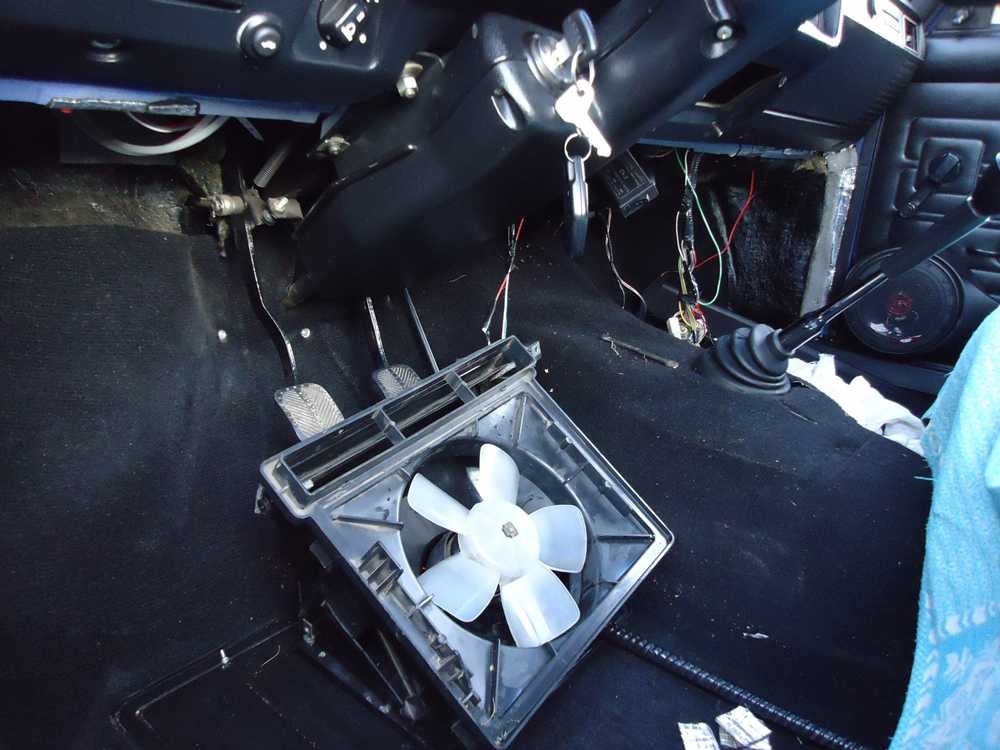

Самым радикальным и действенным способом доработки печки ВАЗ-2107 своими руками считается замена штатного вентилятора аналогичным изделием из отечественной восьмёрки. Такой вариант позволит увеличить подачу тепла в салон транспортного средства радиатором и улучшить его обогрев. Вентиляторы с восьмёрки характеризуются более высокой частотой вращения, низким уровнем потребления энергии. Для установки нового изделия надо разобрать нижнюю часть печки, чтобы добраться до вентилятора и провести его демонтаж. Он в дальнейшем больше не понадобится. Чтобы установить вентилятор из восьмёрки, надо подрезать гребень, который отвечает за подачу воздуха к полу автомобиля. На место штатного изделия устанавливается более мощный вентилятор восьмёрки с пятью лопастями

Очень важно надёжно его закрепить. Для корректной работы вентилятора желательно заменить также резистор и регуляторы на аналогичные изделия с ВАЗ-2108

А также кнопка включения вентилятора подлежит замене на кнопку от ВАЗ-2108. Штатная кнопка семёрки может быстро перегореть через разницу в подаче тока.

На этом модернизацию печки можно считать успешно завершённой.

Схема подключения вентилятора отопителя ВАЗ 2107.

На схеме ниже, показано как запитан вентилятор печки(4). Питание от аккумулятора, через монтажный блок(1), идёт на замок зажигания(5) и снова уходит в монтажный блок(1). В монтажном блоке(1) проходит через предохранитель F1 (10 ампер) и идёт на кнопку переключения скоростей печки(2). Далее питание с кнопки идет или через сопротивление(3) на мотор(4), или сразу на мотор печки(4).

Вентилятор печки ВАЗ не будет работать, если неисправен какой — то из составляющих его схемы. Можно определить причину по которой не работает вентилятор печки ВАЗ 2107:

Неисправность в монтажном блоке.
Выгорели контакты переключателя скоростей вентилятора печки.
Сгорело сопротивление для регулировки скорости.
Неисправность в самом моторчике печки.

Давайте остановимся подробней на каждой из неисправностей.

Неисправность в монтажном блоке ВАЗ 2107.

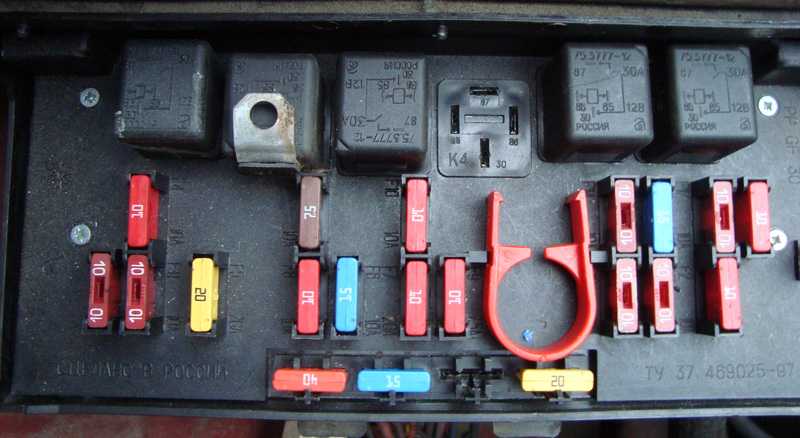

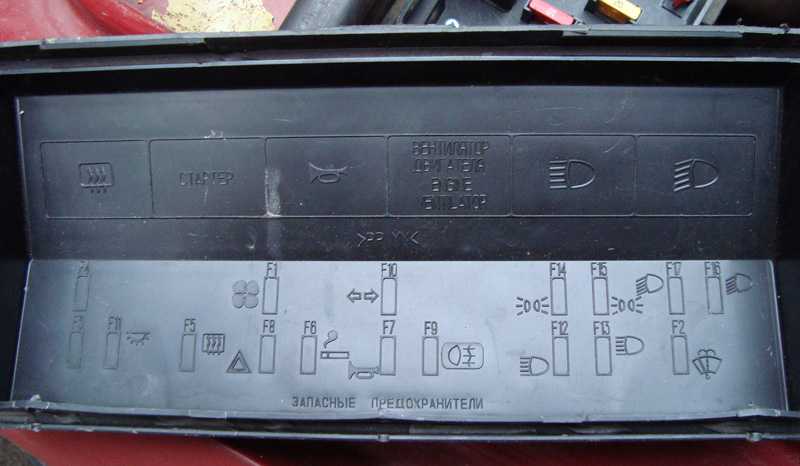

Если печка перестала дуть воздухом, то первым делом посмотрите цел ли предохранитель F1 в монтажном блоке. Обычно, если перегорел этот предохранитель, то вместе с печкой перестоёт работать обогрев заднего стекла и фонари заднего хода. Этот предохранитель должен иметь номинал 10 ампер. Ни больше и ни меньше. Если поставить предохранитель меньше номинала, то он постоянно будет перегорать, а если поставить предохранитель большего номинала, есть возможность спалить монтажный блок. Если у вас стоит предохранитель большего номинала (как на фото ниже), то повышается вероятность того, что вышел из строя монтажный блок и плюс не поступает на кнопку переключения скоростей. Как это выяснить, читайте в следующем абзаце.

Выгорели контакты переключателя скоростей вентилятора печки.

Вы проверили предохранитель и увидели, что он цел. Копаем дальше. Теперь берём и достаём кнопку переключения скоростей из панели и отсоединяем от неё провода. После, подключаем надёжно к массе один конец лампочки индикатора, а второй конец поочерёдно засовываем в снятые колодки проводов отключённых от кнопки. При этом должно быть включённым зажигание!

Если лампочка не загорается, значит питание на переключатель скорости не приходит и неисправен скорее всего монтажный блок.

Если лампочка, при тесте одного из контактов, загорелась, значит или неисправна кнопка или что-то другое. Как это выяснить? Очень просто! Для этого делаем перемычку из обычного провода, от контакта, при тесте которого загорелась лампочка-индикатор, к одному из двух других контактов. Моторчик печки заработает если кнопка неисправна. Если моторчик не работает, то именно он и неисправен.

Печка работает только на одной скорости ВАЗ 2107.

Когда печка работает только на самой высокой скорости — это значит, что сгорело балластное сопротивление.

В таком случае просто поменяйте его. Оно находится под торпедой примерно по середине, ближе к водительской стороне.

Неисправность в самом моторчике печки.

Перед тем, как разбирать панель и ворошить салон, проверьте хорошо ли сидит масса идущая от моторчика печки к кузову. Частенько случается, что этот провод просто сгнивает.

При наличии мультиметра можно его прозвонить. Для этого достаньте кнопку переключения скоростей, отсоедините от неё контакты. Теперь в режиме прозвонки один щуп мультиметра подсоедините к массе, а другим поочерёдно проверяйте провода. При исправном моторчике и балластном сопротивлении мултиметр запищит при проверке двух из трёх проводов. Если балластное сопротивление неисправно, то мультиметр запищит при проверке одного из трёх проводов, а уж если моторчик печки не работает или у него нет контакта с массой, то мультиметр будет молчать.

Если хотите узнать как заменить моторчик печки, читайте эту статью!

Замена вентилятора

Вентилятор ваз 2107

При неправильной работе отопителя всегда возникает своеобразный гул, который не проходит со временем. Гул – это не причина заменять отопитель полностью. Достаточно будет просто сменить вентилятор и все. Конечно же, можно воспользоваться услугами фирм, где проводят работы такого уровня, а можно все сделать самому. Тем более что данный вид работ не отличается никакой особой сложностью. В современных моделях Ваз, таких как «десятка» или «пятнашка», заменить вентилятор более проблематично, чем на старых моделях. Объясняется это более разветвленной системой отопления и вентиляции на современных вазовских моделях. Общий процесс работы по замене вентилятора можно разделить на три составляющие: демонтаж, ремонт и сборку. И если все провести правильно, полная замена отопителя на ваз 2107 будет уже не нужна.

Демонтаж

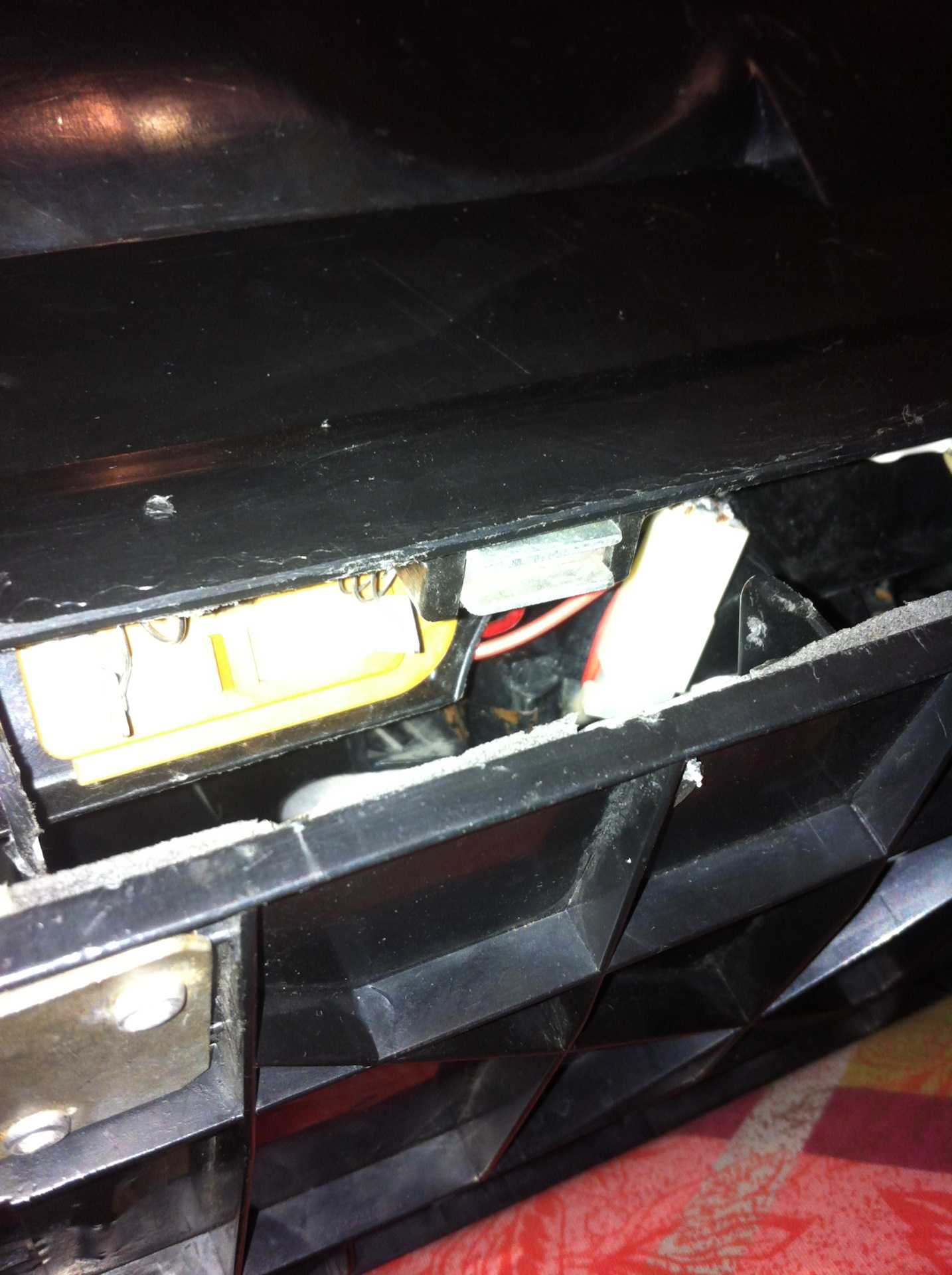

Разбор вентилятора печки Ваз

Начинаем процесс разборки вентилятора:

для автомобиля подготавливаем рабочее место;
рычаг печки, самый нижний, переводится в крайнее правое положение от водителя;
демонтируется панель приборов;
извлекается бардачок и полка, которая расположена ниже;
демонтируется также центральная консоль с магнитолой;
ключом на 7 откручивается и снимается тяга, управляющая заслонкой;

Тяга, управляющая заслонкой

ключом на 10 откручивается гайка, которая фиксирует кожух радиатора отопителя;
откручивается также гайка, находящаяся за бардачком (она фиксирует правый воздухоотвод);
отверткой отсоединяется воздухоотвод, который держится на кожухе радиатора системы отопления автомобиля;
демонтируется также кожух вентилятора, а затем и сам вентилятор;
извлекаются резиновые прокладки, находящиеся на корпусе кожуха;
отсоединяется красный провод положительного заряда;
отверткой извлекается стопорное кольцо, расположенное на ведущем вале;
извлекаются также крыльчатки вентилятора, а затем регулировочные кольца вала.

На данном этапе разборку вентилятора можно назвать законченной. Чтобы все работы проходили без проблем, следует пользоваться правильными инструментами. Отвертка, при помощи которой снимается кожух радиатора, должна быть с широким лезвием, а на ключи нужно иметь удлинитель, если гайки будут находиться слишком глубоко. Отопитель 2107, замена которого будет рассмотрена ниже, имеет в наличии много деталей и соединений, отличающихся сложностью крепления.

Ремонт

Ремонт вентилятора автомобиля

На ваз 2107 вентилятор отопителя, замена которого представлена ниже, подразумевает смену старой детали на новую. После того, как снимается вентилятор, следует начать его ремонт. Можно воспользоваться другим вентилятором, более мощным, хотя это не рекомендуется. Ведь в таком случае нужно будет модернизировать всю отопительную систему автомобиля, а не то она быстро придет в негодность. Сам ремонт не занимает много времени, так как основные действия бывают связаны с демонтажем и сборкой. Ремонт подразумевает замену старого вентилятора на новый. В некоторых случаях меняют крыльчатку или электродвигатель отопителя.

Сборка

На ваз 2107 замена вентилятора отопителя продолжается. Последующим этапом работы с вентилятором является его сборка. Начинаем:

устанавливаем регулировочные кольца, а также крыльчатку вентилятора на вал;
также ставятся стопорные кольца;
положительный заряд подсоединяем к системе;
после этого вентилятор устанавливается на место, а крепление осуществляется при помощи скоб пружинного типа;
подсоединяем магнитолу;
затем устанавливаем бардачок, панель приборов и вещевую полку.

Замена вентилятора отопителя ваз 2107

Замена вентилятора отопителя на ваз 2107 не обходится без некоторых секретов, знать которые необходимо. Еще бы, ведь замена вентилятора отопителя автомобиля ваз 2107 – процесс не простой, а сложный и требующий тщательного внимания.
