Техническая информация автомобиля лада приора / ваз 2170 / 2171 / 2172 / 2173 с 2005 года

Введение

Работы над легковым автомобилем, который должен был прийти на смену модели ВАЗ 2110, начались на заводе «АвтоВАЗ» в Тольятти в 2002 году. На Московском мотор-шоу 2003 года был представлен самый первый опытный образец. Серийное производство модели, получившей индекс по отечественной классификации 2170, а для рынка названной Priora (от лат. – «преобладающая, главенствующая»), началось в 2007 году. Новый автомобиль, по сути, представляет собой глубокую модернизацию модели ВАЗ 2110. Центральная часть кузова осталась почти не тронутой, но были изменены все прочие кузовные детали: заботясь об аэродинамике и технологичности нового автомобиля, конструкторы предусмотрели иную, нежели на «десятке», конструкцию капота – теперь он не заходит на крылья, кроме того, стыки заднего бампера — горизонтальные, а ломаные линии капота и крышки багажника придали дополнительную прочность кузову. Пластиковые фары с двухлинзовой системой освещения и электрокорректором превосходят по своим параметрам применявшиеся до этого на серийных ВАЗах. В общей сложности заявлено о более тысячи деталей, так или иначе изменивших свою конструкцию.

В 2008 году lada Priora стала выпускаться также в исполнении хэтчбек (ВАЗ-2173), а в 2009 к уже существующим модификациям добавились купе (ВАЗ-2172) и универсал (ВАЗ-2171).

Отдельного внимания заслуживает интерьер Lada Priora, спроектированный итальянской дизайн-студией Carcerano. Уровень эргономики соответствует мировым стандартам, а для отделки применены современные материалы. На подлокотнике водительской двери размещены исключающие случайное нажатие переключатели управления электростеклоподъемниками, джойстик регулировки положения наружных зеркал, а также кнопки центрального замка. Впервые на автомобилях ВАЗ между передними сиденьями расположен подлокотник с двумя нишами для мелких предметов. Комбинация приборов легко читается, на расположенном по центру дисплее отображаются показания электронного одометра, средний и мгновенный расход топлива, время, средняя скорость и т. д. Все органы управления находятся на своем месте и не отвлекают водителя от процесса вождения. Центральная консоль адаптирована к установке аудиосистемы форматов DIN, 2DIN. Багажное отделение объемом 430 л открывается либо из салона, либо с помощью кнопки на брелоке сигнализации.

Знакомый по ВАЗ-21104 1.6-литровый 16-клапанный двигатель мощностью 98 лошадиных сил агрегатируется пятиступенчатой механической коробкой передач, в которую устанавливаются закрытые подшипники с увеличенным сроком службы. Тщательно подобранные характеристики передней и задней подвески позволяют достичь высоких показателей управляемости и устойчивости. Максимальная скорость Lada Priora с водителем и одним пассажиром составляет 183 км/ч, а время разгона от 0 до 100 км/ч – 11.5 секунд. По нормам токсичности двигатель соответствует стандарту Евро 3.

В базовую комплектацию Priora (версия «Норма») входят подушка безопасности водителя, электроусилитель рулевого управления, центральный замок с дистанционным управлением, регулируемая по высоте рулевая колонка, электростеклоподъемники передних дверей, иммобилайзер, бортовой компьютер, подголовники и подлокотник заднего сиденья, корректор фар. Все автомобили семейства оснащаются атермальными стеклами и подогревом заднего стекла. В версию «Люкс» дополнительно входят системы ABS и EBD, кондиционер, электростеклоподъемники всех дверей, подушка безопасности для переднего пассажира, ремни безопасности с преднатяжителями, передние противотуманные фары, литые диски, датчики парктроника, а также наружные зеркала заднего вида с электроподогревом.

Более половины кузовных деталей Lada Priora изготавливаются из оцинкованного металла или из низколегированных сталей. Наиболее подверженные коррозии детали (колесные арки, пороги, элементы пола кузова) изготовлены из стали с двусторонним горячецинковым покрытием. Всё это, в сочетании с современными методами антикоррозийной обработки кузова и окраски, обеспечивает гарантированную стойкость к сквозной коррозии в течение 6 лет.

В данном руководстве приведены инструкции по ремонту и эксплуатации всех модификаций ВАЗ-2170/2171/2172/2173 Lada Priora, выпускаемых с 2007 года.

ВАЗ-2170/2171/2172/2173 Lada Priora
1.6i Объем двигателя: 1596 cм3	Дверей: 4/3/5 Коробка передач: механическая	Топливо: бензин АИ-95 Емкость топливного бака: 43 л Расход (город/шоссе): 9.8/5.6 л/100 км

Примечание:

Данные по расходу топлива приведены для справки и имеют усредненный характер для автомобилей с кузовами различных типов.

Метки: литература

Комментарии 100

А инструкции по ремонту кузова приоры нету у кого- нибудь?

Не могу попасть в машину, сигналка старлайн а90 нет связи с машиной, ключ штатный тоже не реагирует до этого все работало, думаю может мозги замерзли, , , ? ключей от замков не имею

аккум скорее всего сел

не абсорбер туда подключается?У меня что то было, но уже не посмотрю.

Скачай «деталировку» у меня и там посмотри

Всем привет.есть у кого нибудь типовые парамеиютры для диагностики 127 двигателя?

Не где нету не чего про приору 2 с новым двигателем, поделитель книгой в электронном виде или хоть что то.

я не на заводе работаю, что удалось найти — всё тут

Подскажите, существует ли оригинальный каталог запчастей 21704 (полный рестайл)?

Я встречал только с новым передним бампером. С новой панелью и задним новым у меня нет

Ну понятно, я думал это может только я не могу найти. Спасибо за труды.

Я искал — не нашел.

Подскажите, существует ли оригинальный каталог запчастей 21704 (полный рестайл)?

Подскажите, существует ли оригинальный каталог запчастей 21704 (полный рестайл)?

Спасибо тебе хороший человек.

Кто-нибудь скажите каким конвертером лучше пользоваться для просмотра видеофайлов на мультимедийной системе ММС-2190, чтоб фильмы не тормозили.

FormatFactoryпараметры для кодировки yadi.sk/i/M87JN5qNbfZRw

Пожалуйста. В логине у меня еще смотрите

Народ, у кого-нибудь есть руководство по эксплуатации 2014? На офф. сайте за 2011, в инете сколько не искал ничего нет, только старая редакция.

у меня нет, а что там сменилось? Панель?

Да хотелось бы инфу по Приоре SE. С новой панелью 2012 года машина.нигде нет каталогов…

у меня только с новым бампером вроде — 101 БЖ — www.drive2.ru/l/2527797/

Это SE Приора с 2011 года. Такие каталоги у меня естьМне нужен Каталого Приора SE. с изменениями 2012 года. Когда на авто стали ставить новые панели с навигатором, обогрев лобового и кожаный салон. По такой машине нигде инфы нет( . А у меня как раз такая машина((((На «Автовазе» сказали, что можешь и не искать…Просто пипец…

• Доллар — 66,16 руб.
• Евро — 75,30 руб.

• Разместил: Автоинформ;
• Прочитано: 3095;
• Дата: 3-10-2015, 17:11;

В данном руководстве рассмотрены эксплуатация и ремонт автомобиля VAZ, ВАЗ, Lada Priora, Лада Приора, 2170 / 2171 / 2172 / 2173, выпускаемого с 2007 года. В книге описан ремонт автомобилей с бензиновыми двигателями объемом 1,6i л.

Издательство: МонолитОбложка: мягкаяФормат: А4Кол-во стр.: 192Тип бумаги: офсетнаяISBN: 978-617-577-065-8

Тип двигателя: 21126Объем двигателя: 1.1 / 1.3 / 1.5 / 1.5i / 1.6i л.Мощность: 89 л.с.

1. ДЕЙСТВИЯ В ЧРЕЗВЫЧАЙНЫХ СИТУАЦИЯХ2. ЕЖЕДНЕВНЫЕ ПРОВЕРКИ И ОПРЕДЕЛЕНИЕ НЕИСПРАВНОСТЕЙ 3. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ4. ПРЕДОСТЕРЕЖЕНИЯ И ПРАВИЛА ТЕХНИКИБЕЗОПАСНОСТИ ПРИ ВЫПОЛНЕНИИ РАБОТ НА АВТОМОБИЛЕ5. ОСНОВНЫЕ ИНСТРУМЕНТЫ, ИЗМЕРИТЕЛЬНЫЕПРИБОРЫ И МЕТОДЫ РАБОТЫ С НИМИ6. ДВИГАТЕЛЬ И ЕГО СИСТЕМЫ7. ТРАНСМИССИЯ8. ХОДОВАЯ ЧАСТЬ9. РУЛЕВОЕ УПРАВЛЕНИЕ10. ТОРМОЗНАЯ СИСТЕМА11. ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЯ12. КУЗОВ13. СИСТЕМА ВЕНТИЛЯЦИИ И ОТОПЛЕНИЯ САЛОНАПРИЛОЖЕНИЯКоды неисправностей Электросхемы

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Проблемы с двигателем

Когда водитель проходит техническое обслуживание Приоры, работники СТО нередко обнаруживают неисправности в системах двигателя. Самые распространенные причины поломки мотора следующие.

1. Проблемы с ремнем газораспределительного механизма (ГРМ).
2. Поломка деталей бензонасоса.
3. Отказ датчика положения коленвала.

Признаки: падение мощности, устойчивости двигателя. Руководство по ремонту прописывает, как заменить ремень ГРМ, отремонтировать бензонасос, заменить датчик положения коленвала. Ремонт автомобиля выполняется при выключенном зажигании.

Сначала нужно снять правый защитный щиток мотора, отжать фиксатор, на котором держится колодка жгута проводов системы управления движком. Затем следует отсоединить датчик положения коленвала от этой колодки. Демонтаж датчика производится при помощи ключа на 10. Отвинчиваем болт крепления.

Проверить нужно не только сам датчик, но и всю его цепь. Зажигание не включаем, коленвал — неподвижен. Один щуп мультиметра подсоединяем к выводу жгута колодки, другой к массе. Вольтаж на тестере должен быть примерно 2,5 В. Повторяем процедуру с другим выводом жгута. Если напряжение в норме, нужно проверить цепь на предмет обрыва или замыкания: участок между выводом жгута 1 и выводом 34 контроллера, а также провод, что соединяет вывод 2 жгута и 15 контроллера.

Если вольтаж и цепь в порядке, возможно, вышел из строя контроллер. Тестируем сам датчик при помощи мультиметра. Нормальная эксплуатация датчика происходит при сопротивлении 550–570 Ом. А в режиме переменного тока, когда стальной стержень подносится к торцу датчика, должен произойти скачок напряжения. Тогда датчик в норме. При несоответствии ни одного из условий заменяем датчик и устанавливаем обратно на крышку масляного насоса.

Уход за ремнём ГРМ предполагает его замену через 200 тыс. км пробега. Проверка рекомендуется каждые 45 000 км. Ведь обрыв ремня, «слизывание» зубьев, наличие складок, трещин, разволокнений приводит к нарушению фаз распределительного и коленчатого валов. Последствия: заклинивание поршней, клапанов, шатунов. На ремне также недопустимо наличие масла. При выявлении таких поломок заменяем ремень ГРМ. Ремонт и обслуживание ремня осуществляется согласно руководству по эксплуатации. Главное, что нужно знать: перед снятием ремня нужно выставить валы в положение ВМТ (верхней мертвой точки) поршня.

Чтобы проверить давление в топливной рампе, которое зависит от бензонасоса и фильтра, понадобится манометр. Вставить его нужно вместо золотника, который находится под штуцером топливной рампы. При включенном зажигании снимаем показания манометр. Значение должно быт в пределах 3,6–4 бар.

При ремонте авто, если у вас нет специальных навыков, то лучше обратиться к специалистам. Например, ремонт компрессоров, подразумевает под собой смазку, замену расходников, и в целом, этот процесс ремонт может занять более суток.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Когда ремонт Лады Приоры возможен своими руками

Если пробег автомобиля насчитывает более 100 тыс. км, шаровые опоры могут прийти в негодность. Процесс их самостоятельной замены не требует особых навыков. Проблемы с системой подогрева могут возникнуть из-за неисправности заслонок печки или в случае, когда устройство мотора либо редуктора выходит из строя.

Замена амортизаторов и пружины подвески может понадобиться гораздо раньше заявленного гарантийного пробега в 200 тыс. км в том случае, когда эксплуатация автомобиля не соответствует требованиям отечественного производителя. Наличие колпачков на задних ступицах является необходимым условием. При их отсутствии в узел неизбежно попадут грязь, пыль, вода, что непременно приведет к поломке всего узла.

Под капотом у машины

При появлении во время движения непонятного шума в первую очередь проверьте, насколько надежно крепление бачка гидроусилителя руля. Во время заводской сборки он мог быть недостаточно прочно прикручен.

Появление коррозии на автомобиле нельзя отнести к недостаткам именно этой модели, ведь под действием погодных условий любая машина рано или поздно начинает ржаветь. Самыми слабыми являются места крепления декоративных накладок. Чтобы избежать появления коррозии, члены Приора клуб советуют периодически обрабатывать поверхности вашего транспорта специальными антикоррозийными присадками.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Неисправности в подвеске и салоне

Передняя и задняя подвеска Lada Priora оснащена гидравлическими амортизаторами. Гидравлическая жидкость стоек частенько начинает подтекать. Кроме этого, возможны и другие сбои.

Проблемы	Ваши действия
Частая неисправность у Лады — нарушение герметичности гидроцилиндров амортизатора стойки.	В таком случае, возможно, нужно заменять стойку. В инструкции описано, как демонтировать стойку. Нужно отсоединить её от креплений под капотом, а с другой стороны рассоединить крепления рулевого наконечника и поворотного кулачка. Вынимаем стойку из пружины специальным съёмником и заменяем новой.
Отдельная проблема: хрустит ШРУС (шарнир управления угловых скоростей).	Такая неисправность случается даже на новых Приорах. Зачастую водители отмечают, что внешний обзор не помогает выявить дефект. В таком случае стоит обратиться на СТО.
Остальные проблемные «зоны» подвески Лады: ступичный подшипник, стабилизатор поперечной устойчивости.	Их можно заменить своими руками. Детальная инструкция описана в разделе 7 «Ходовая часть». Смотрите подразделы «Замена деталей стабилизатора», «Замена подшипника».

Нередко после определённого пробега пластик, который применён при отделке салона, начинает дребезжать, стучать, скрипеть. Ремонт в таком случае может быть только один — шумоизоляция салона Лады. При этом используются четыре основных материала: виброизоляция, поглотитель шума, отражатель звука, подавитель скрипа.

 Загрузка …

Ремонт ГБЦ

Все гидрокомпенсаторы маркируем цифрами при помощи обыкновенного канцелярского штриха и убираем подальше. Вытащить их поможет обыкновенный магнит. Рассухариваем клапана и снимаем маслосъемные колпачки (сальники клапанов), клапана в металлолом, сальники в мусор. Вычищаем все каналы. Головку отвозим на шлифовку, на всякий случай. Промыв после шлифовки еще раз керосином и продув воздухом начинаем собирать.

Недавно купленные клапана расставляем в последовательности, в которой они будут стоять в ГБЦ и по очереди начинаем притирать. Стержень клапана смазываем чистым маслом, а на кромку наносим притирочную пасту.

Вставляем клапан на свое место и надеваем на стержень клапана приспособление для притирки клапанов. В магазинах продается приспособление для ручной притирки, но поскольку на дворе двадцать первый век механизируем процесс. Берем старый клапан и отрезаем от него стержень, на него подбираем резиновую трубку такого диаметра, что бы одевалась с натягом. Стержень в реверсивную дрель, один конец трубки на него, другой на притираемый клапан. На малых оборотах начинаем притирать клапан, постоянно меняем направление вращение и периодически то прижимаем его к седлу то ослабляем усилие. В среднем на клапан уходит секунд двадцать. Вынимаем его и протираем.

Такая же полоска должна появится на седле клапана.

Видео притирки клапанов вручную

Для шестнадцати клапанной головки все тоже самое только клапанов в два раза больше.

После притирки все клапана и седла тщательно протираем и промываем керосином, чтобы удалить остатки притирочной пасты.

Нам пришлось перетереть еще раз четыре клапана, после чего керосин перестал убегать.

Набиваем новые сальники клапанов.

Вставляем клапана на место и засухариваем.

Смазав чистым маслом ставим на место гидрокомпенсаторы и накрыв чистой тканью убираем головку с глаз долой. С ГБЦ закончили.

Переходим к блоку цилиндров

Снимаем поддон. Поворачивая коленвал как нам удобно откручиваем по два болта на каждой крышки шатуна. Используем для этого головку TORX E10.

Поршня вместе с шатунами вынимаем. Для этого снизу деревянной ручкой молотка упираемся в шатун и слегка постукивая выбиваем его наверх. Снимаем старые вкладыши и по маркировки на них покупаем такого же размера новые. Вот еще один камень в огород АвтоВАЗа, машина у владельца с салона и в мотор не разу не лазили, но три поршня были группы «В» а один «С». Получается, что на заводе один цилиндр немного переточили и просто сунули туда увеличенный поршень, нет слов. Вариантов нет, берем группу «С», не точить же мотор из-за этого. Коренные вкладыши так же трогать не будем.

Покупаем новую поршневую группу, не гнущею клапана, шатуны и шатунные вкладыши.

Устраняем продольный люфт коленвала

На данном моторе он был замечен. Что бы устранить его заменим упорные полукольца. В наличие есть стандартные и ремонтные размеры. Берем первый ремонтный размер, если будут туго заходить немного сошлифуем. Откручиваем средний коренной подшипник и аккуратно толкнув отверткой сдвигаем полукольца. Метка на нем виде трех засечек, изображена ниже.

Когда полукольцо немного вышло проворачиваем коленвал, он вытолкнет его. Полукольца двух видов спереди белое и желтое сзади, канавки на них должны смотреть в сторону щек коленвала.

Ставим как снимали новые полукольца, если они заходят с большим усилием можно их немного шлифануть на мелком абразивном бруске, только не со стороны канавок. Проверяем люфт.

Собираем поршневую

Сверху на поршне выбита стрелка, она должна быть направлена к передней части двигателя. А на шатуне есть метки, которые должны смотреть в свою очередь так же.

Вставляем одно стопорное кольцо в паз на поршне. Вставляем шатун в поршень и смазав свой и поршневой палец маслом вставляем его на свое место. Вставляем второе стопорное кольцо. Данная операция хоть и кажется простой, но помучится придется. Осматриваем собранную конструкцию все стопорные кольца должны быть четко в своих канавках, в противном случае выскочившее кольцо на работающем двигателе может натворить много бед.

После сборки нужно отломать крышку шатунного подшипника, поскольку шатун выполнен в виде одного целого. На наших машинах так. Для начала выкручиваем болты. Вставляем в тески шатун на уровень метки показанной на рисунке черной стрелкой и слегка его зажимаем, затем легким движением руки отламываем. В первый раз очень страшно. Приставляем крышку на место и закручиваем болты, чтобы в дальнейшем не перепутать.

Проверяем тепловой зазор в поршневых кольцах

Раскладываем каждый комплект колец к каждому цилиндру.

По очереди каждое кольцо засовываем в свой цилиндр и немного проталкиваем его поршнем примерно на средину.

Щупами замеряем зазор.

Номинальный зазор: 0.25 — 0.45 мм.

Максимальный зазор для всех 1 мм. Но это попахивает уже расточкой.

Устанавливаем новые кольца

Сначала устанавливаем разжимную пружину маслосъемного кольца, затем само кольцо. Замок маслосъемного кольца должен смотреть в противоположную сторону замка пружины. После устанавливаем нижнее компрессионное и наконец верхнее компрессионное кольцо.

Кольца в канавках поршня должны обязательно легко вращаться.

Основные неисправности МКПП и РКПП

Поломка КПП – затратное дело, единственное оправдание которому – естественный износ деталей.

Другие причины выхода узла из строя вызваны недосмотром владельцев:

• спортивное и агрессивное вождение;
• некачественное трансмиссионное масло;
• неоригинальные запчасти, применяемые при замене;
• игнорирование сроков технического обслуживания.

Вы можете значительно оттянуть время ремонта КПП ВАЗ «Приора», если будете соблюдать простые правила эксплуатации и обслуживания трансмиссии.

Также вам необходимо знать типичные неполадки в коробке.

Слабые места МКПП:

• потеки масла;
• шум, на нейтральной скорости при запущенном двигателе, переключении одной или нескольких (а также затруднения, хруст) передач;
• внезапное их выключение;
• вибрация коробки.

КПП «Приоры»

Внешние проявления неисправностей могут быть вызваны множеством причин: износом синхронизатора, поломкой шестерен, дефектом подшипников, проблемами сцепления, нарушением крепления коробки.

На роботизированной КПП свои повреждения:

• на доске приборов загорается сигнальная лампочка;
• во время движения появляются жужжание и вой;
• подтекает смазка;
• обороты двигателя растут, а скорость не увеличивается;
• пробуксовывает сцепление;
• появляются рывки и толчки машины в движении;
• РКПП самопроизвольно прекращает работу, авто останавливается.

Неприятности доставляют датчики и контакты электронного «мозга». Повышенный расход топлива также бывает следствием неисправности трансмиссии. Разобраться со всеми причинами непросто.

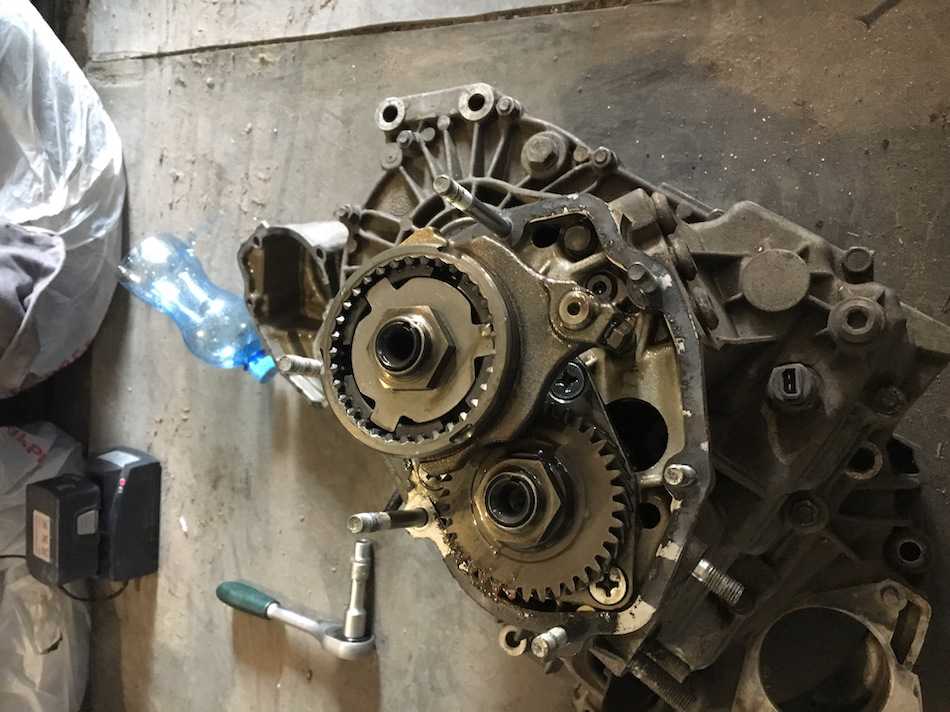

Начинаем разбирать

Для начала сливаем масло и антифриз. Снимаем защитную крышку, воздушный фильтр с патрубками, отсоединяем разъемы катушек зажигания, тросик газа и дроссельный узел.

Снимаем корпус термостата и попутно отсоединяем все попавшиеся разъемы и патрубки. Всю мешавшею нам проводку убираем в сторону аккумулятора.

Снимаем генератор. Откручиваем восемь гаек на тринадцать держащих впускной коллектор и снимаем его. Отворачиваем все болты крепящие клапанную крышку, а так же боковую опору двигателя.

Откручиваем восемь гаек и снимаем выпускной коллектор.

Снимаем ремень ГРМ, шкивы распредвалов и помпу.

В три прохода, чтобы не деформировать деталь, сначала ослабляем, а потом откручиваем двадцать болтов корпуса подшипников распредвалов, головка на восемь.

Снимаем корпус подшипников. Снимаем распредвалы, на распредвале впускных клапанов есть отличительный бортик.

Так же в несколько проходов сначала ослабляем, а за тем откручиваем десять болтов крепления ГБЦ.

Снимаем головку блока цилиндров. Все шестнадцать клапанов в замену.
