Как своими руками заменить свечи на шкоде фабия?

Внешний вид катушек зажигания VW Tiguan 2.0 L

Артикул катушки системы зажигания для VW Tiguan 2.0 (CAWA)

  • VAG 06H 905 115 B
  • Bosch 0 221 604 115

Распиновка, нумерация выводов разъема катушки зажигания

Контакт 1 — соединяется с контактом 1 на всех других катушках, а затем подключается к напряжению сети + 12 V от зажигания (или через реле топливного насоса)

Контакт 2 — сигнальное заземление (подключение к земле блока управления двигателем ECU через закрытый транзистор, при открытом транзисторе земля подается на один вход первичной обмотки катушки зажигания, а на втором входе этой обмотки уже присутствует напряжение + 12V, во вторичной обмотке катушки зажигания создается ЭДС, происходит «зажигание» свечи)

Контакт 3 — искровой сигнал от ECU (0 . + 5 V)

Контакт 4 — заземление (двигателя)

Принцип работы катушек зажигания

При отсутствии напряжения (IN=0V) на контакте 3 катушки зажигания, сопротивление между контактами 2 (IN) и 3 (GND) составляет 400 Ом, транзистор закрыт.

При поступлении напряжения (IN=5V) от ECU на контакт 3 катушки зажигания, 5V поступает на базу транзистора, транзистор открывает переход эмиттер-коллектор, и подключает первичную обмотку катушки зажигания на землю, на другом конце первичной обмотки присутствует напряжение + 12 V, цепь первичной обмотки катушки зажигания замыкается +12V — катушка — земля, во вторичной обмотки катушки зажигания возникает индукционный ток.

Источник

Какой зазор на свечах на газу

В последнее время тренд на экономию ресурсов отразился и в автомобильной отрасли. Многие автовладельцы устанавливают в своих машинах современное ГБО. При этом не все знают, что требуется калибровка для качественного искрообразования.

После монтажа всех газобаллонных элементов системы стоит слегка поднять просвет на свечах на одну десятую от паспортного бензинового значения. Хотя слегка увеличится нагрузка на встроенную катушку, но топливная газовая смесь будет лучше возгораться, что позитивно отразится на мощности авто

Также при выборе свечей важно отдавать предпочтение продуктам с повышенным калильным числом, чтобы свечи были «холодными»

Зазор иридиевой свечи мало оказывает влияние на ее работоспособность. Контакты из драгоценных металлов являются более долговечными и формируют искру качественней. Дополнительно разряд обходит центральный контакт по диаметру окружности и обеспечивает самоочистку данного элемента.

Нормальное состояние свечей зажигания – это залог нормальной работы двигателя и его составляющих. Если своевременно определять неисправности свечей и производить их регулярную замену, удастся избежать подавляющего большинства проблем и оградить себя от обременительного и дорогостоящего ремонта двигателя.

Типы свечей

У современных СЗ может быть разное количество электродов – в стандартных свечах, выпускаемых промышленностью, боковой электрод чаще всего только один.

Для лучшего искрообразования и более качественного сгорания топливной смеси применяются свечи с двумя, тремя и четырьмя боковыми электродами.

Многоэлектродные СЗ чаще всего устанавливаются на сложных двигателях с большим количеством цилиндров и высокой степенью сжатия.

СЗ могут иметь свои конструктивные особенности и между собой различаться:

  • диаметром и шагом резьбы;
  • длиной резьбовой части;
  • размерами граней под ключ для выворачивания свечей;
  • материалами электродов (платина, иридий, медь);
  • выступом центрального электрода;
  • общими размерами (есть короткие и длинные свечи).

Выступающий над изолятором центральный электрод обеспечивает стабильность работы двигателя – свечи с такими электродами не остывают и дольше остаются чистыми и теплыми на малых оборотах мотора, к тому же не перегреваются при увеличении нагрузки.

Есть специальный тип свечей для гоночных автомобилей, у которых нет бокового электрода, а его роль выполняет сам корпус с резьбой.

Ввиду того, что у спортивных авто очень маленькая камера сгорания, для бокового электрода не остается места, именно по этой причине конструкция имеет такой вид.

По материалу электродов СЗ чаще всего бывают медными (хромоникелевыми), иридиевыми и платиновыми.

Применение драгоценных материалов обеспечивает деталям более долгий срок службы, к тому же центральный электрод здесь тоньше, чем обычно.

Тонкий электрод способствует снижению напряжения в системе зажигания, и при высоких температурах свеча работает производительнее, с лучшей отдачей.

Каковы допустимые нормы?

Зазором свечей зажигания принято называть величину промежутка между верхним и нижним электродом. Этот параметр определяется маркой автомобиля и техническими характеристиками мотора. Найти рекомендованный производителем машины промежуток между электродами можно в инструкции по эксплуатации транспортного средства. При отсутствии такой документации отыскать интересующую информацию возможно в интернете.

Какой должен быть промежуток между контактами? Система зажигания машины влияет на величину указанного параметра таким образом:

  • нормой считается размер 0,5-0,6 мм в карбюраторных автомобилях, оснащенных трамблером;
  • допускается размерность 0,7-0,8 мм в карбюраторных автомобилях, имеющих электронное зажигание;
  • расстояние в пределах нормы для инжекторных машин равно 1-1,3 мм.

Разница в рекомендованных размерах обусловлена электрической цепью и системой зажигания. Наименьшее напряжение имеют карбюраторные авто, для их нормальной работы нужна более слабая искра, следовательно, промежуток самый маленький. Для инжекторных машин зазор увеличивается, так как напряжение в системе очень высокое.

Рассмотрим два варианта неправильного свечного зазора:

  • очень маленький;
  • чересчур большой.

В первом случае из-за недостаточного расстояния между электродами возникнут пробои в системе зажигания. Свечная искра будет слишком маленькой для нормального возгорания горючей смеси. При этом автомобиль не будет набирать обороты, при движении начнет дергаться. В случае с карбюраторными авто возможна заливка свечей из-за недостаточного зазора, двигатель начнет троить.

Слишком маленьким свечным зазором считается расстояние в пределах 0,1-0,4 мм. Учтите: существуют модификации движков, для которых целенаправленно применяются свечи с очень маленьким промежутком между электродами — это позволяет приспособить систему зажигания к возросшей мощности силового агрегата. Принцип следующий: с увеличение мощности промежуток между контактами уменьшается.

Во втором варианте прослеживается снижение искры проходящей между контактами. Она может быть даже недостаточной для возгорания топливной смеси. В связи с этим наблюдаются пробои изолятора нижнего контакта.

Увеличенный свечной зазор возникает, если свечи изношены: материал, из которого изготовлены контакты, при большом количестве пробега выгорает. Нижний электрод при этом проседает вниз, а верхний утрачивает свою изначальную прямоугольную форму, в сечении он становится похожим на овал.

Обратите внимание: возможно образование нагара на свечах, мешающего прохождению искры. В связи с этим с увеличением пробега авто нужно выполнять чистку либо замену свечей

Слишком большим считается промежуток между контактами более 1,3 мм.

Начнем с диагностики

Принцип работы бензинового двигателя Octavia заключается в сжигании топлива в цилиндрах, в свою очередь данные топлива необходимо воспламенить, именно эту задачу и выполняют свечи и катушки зажигания.

Если двигатель на вашей Шкоде Октавия Тур стал работать с перебоями, и вы чувствуете потерю мощности, вполне возможно, что вам необходимо заменить свечи либо катушки зажигания. Двигатели Octavia TSI весьма прихотливы к состоянию свечей зажигания, а также катушек, так как данный агрегат оборудован турбонаддувом, что приводит к ускоренному сгоранию топлива.

Моторы Octavia 1.4 и 1.8 TSI имеют схожую конструкцию работы и требуют замены свечей и высоковольтных катушек, а также проводов, каждые 30 тысяч километров пробега. Конечно, работать эти детали могут и 60 тысяч километров, но качество сгорания топлива заметно ухудшится и двигатель потеряет часть своей силы, особенно это касается 1.6 литрового агрегата Шкода Октавия.

Зазоры в электродах

Между электродами СЗ должен быть определенный зазор, в зависимости от типа деталей, конкретного производителя и системы зажигания зазор может незначительно меняться.

В среднем расстояние между электродами СЗ при использовании современной электронной системы зажигания равняется 0,8-0,9 мм.

Если зазор будет слишком маленьким, топливная смесь искрой нормально поджигаться не будет, и мотор может троить.

При большом расстоянии между электродами искра и вовсе может не проскакивать, что тоже приводит к перебоям в работе ДВС.

Зазор следует проверять во время проведения техобслуживания, также необходимо осматривать электроды на предмет их подгорания.

На СЗ лучше не экономить и покупать качественные детали от известного производителя – от свечей напрямую зависит стабильность работы ДВС.

Источник

Диагностика двигателя по нагару на изоляторах

Пользуясь случаем, рассмотрите изоляторы свечей их вид может о многом рассказать нужно только понять что он говорит. Ведь этот элемент системы зажигания работает в камере сгорания цилиндра и все процессы, проходящие там, отражаются на ее состоянии и внешнем виде. Не будет преувеличением сказать, что она по совместительству является диагностическим зондом, встроенным в сердце двигателя.

  • Изоляторы свечей исправно, работающего двигателя должны быть светло-коричневого цвета и не должны иметь отложений сажи и сгоревшего масла. Если изолятор свечи и центральный электрод покрыты бархатистым черным налетом, то это говорит либо о неисправностях в системе зажигания или о неправильной регулировке системы готовящей топливо-воздушную смесь, а если двигатель инжекторный, то возможен выход из строя одного из датчиков этой системы.
  • Цвет изолятора от светло-серого до белого без нагара говорит о чрезмерно бедной смеси.
  • Кирпично-красный цвет изолятора сообщает об отложениях на нем тетраэтилсвинца и о том, что эту свечу без чистки в скором времени ждет электрический пробой изолятора и выход из строя.
  • Следы масла на свече, как можно догадаться, свидетельствуют о повышенном расходе масла. Чтобы определить его причину, понаблюдайте за выхлопом сразу после пуска двигателя. Если будет синее облачко дыма с запахом горелого масла, то это говорит о том что за время стоянки автомобиля в камеры сгорания через сальники клапанов набралось масло. Значит, пришло время поменять колпачки. Если же дым весь будет синий от пуска двигателя и дальше, то причина расхода масла скорее всего, износ поршневых колец.
  • Толстый белый рыхлый налет на свече появляется когда в камеру сгорания попадает тосол это бывает при дефектах прокладки между головкой и блоком цилиндров или при температурной деформации головки блока. При работе двигателя с такой неисправностью в расширительном бачке наблюдаются пузырьки выхлопных газов, проходящих в систему охлаждения через тот же дефект. Выхлоп при такой неисправности частично состоит из паров охлаждающий жидкости.

Принцип работы свечей зажигания бензинового мотора

Свечи в любом бензиновом двигателе являются обязательным звеном, которое отвечает за контакт с топливно-воздушной смесью, другими словами, создает нужную искру для правильного и равномерного возгорания топлива. Эффективность их работы напрямую зависит от их качества, степени износа, зазора между ними, климатических условий и качества топлива, а также работоспособности бензонасоса автомобиля.

Как только топливо в смеси с необходимым количеством воздуха поступает в цилиндры мотора, начинает работать поршень, который нагнетает давление. В пиковой, верхней точке происходит воспламенение бензинового состава, благодаря своевременной искре, создаваемой свечой. Искра создается посредством команды от блока управления между двумя электродами свечи и является катализатором возгорания.

Таким образом, при неправильной или неполноценной регулировке таких элементов системы зажигания, как свечи, двигатель работает с низким КПД. Часто появляются толчки, падение оборотов при движении, а в холодное время года, когда температура опускается заметно ниже нуля, двигатель попросту не запускается. Случиться это может даже тогда, когда вы устанавливается абсолютно новые свечи, а причиной является неправильно выбранный или выставленный зазор между ними.

Промежуток между свечными контактами на газовых автомобилях

При установке ГБО необходимо учитывать: ездить на свечах, предназначенных для бензина, не получится:

  • воспламенение газо — воздушной смеси происходит медленнее, чем бензино — воздушной, следовательно, искра для возгорания должна быть мощнее;
  • при возгорании газо — воздушной смеси температура больше в несколько раз, поэтому некоторые элементы стандартных бензиновых свечей могут попросту расплавиться, свечу начнет пробивать, возникнет эффект калильного зажигания;
  • электрическое сопротивление газо — воздушной смеси большое, для пробоя искрового зазора необходимо напряжение 7 тыс. В, то есть на катушку увеличивается нагрузка, если не поставить свечи, рассчитанные на газ, можно сломать катушку.

Конструктивно свечи зажигания для газа отличаются от свечей, работающих на бензине. Они имеют меньший искровой зазор, для снижения нагрузки на катушку, при этом калильное число у них больше, то есть они должны быть «холодными».

Как будет работать двигатель с уменьшенными зазорами в свечах зажигания..

На форумах в интернете многие пишут, что на зиму уменьшают зазоры в свечах. Когда у них спрашивают, зачем вы это делаете, мало кто может ответить аргументировано.

Зазор в свечах перед зимой устанавливают на уровне 0,8 миллиметров. Может быть только одно объяснение зачем это делают. При запуске двигателя в мороз нагрузка на стартер увеличивается, и напряжение на аккумуляторе по этой причине может просесть. Это значит, что на катушку зажигания подается не 12,5 вольт, а немного меньше. При понижении напряжения в первичной цепи, катушка зажигания становится не способной обеспечить необходимое пробивное напряжение в цилиндрах двигателя. Уменьшение зазора между электродами в этом случае помогает понизить именно пробивное напряжение. Это и есть причина, из-за которой их уменьшают.

Но после запуска он будет работать с уменьшенными зазорами на свечах. Это ухудшит все его характеристики. На холостом ходу двигатель будет работать не устойчиво, динамика разгона станет намного хуже, вырастит расход топлива.

Что бы понять, почему характеристики двигателя при уменьшении зазора ухудшаются, нужно посмотреть на осциллограмму напряжения во вторичной цепи системы зажигания, при работе двигателя на холостом ходу.

Нормальный зазор между электродами находится на уровне 1,2 миллиметра. При таком зазоре осциллограмма напряжения выглядит так.

Напряжение пробоя между электродами свечи при работе двигателя на холостом ходу, находится на уровне 11 киловольт.

Что будет с напряжением, если уменьшить зазор.

Устанавливаю его на уровне 0,7 миллиметров. Вкручиваю свечу и завожу двигатель. Осциллограмма изменилась.

Напряжение пробоя упало до 5 киловольт. Двигатель работает не устойчиво. После того как он поработал 5 минут я выкрутил свечу.

Из-за пониженного напряжения пробоя на ней появился нагар.

Из всего этого можно сделать следующий вывод. Напряжение сильно зависит от искрового зазора. С его уменьшением напряжение понижается.

Поэтому нужно всегда устанавливать максимально допустимый зазор между электродами свечи, а не минимальный.

Замена свечей зажигания Octavia A5

Свечи зажигания для BSE 1.6

Каталожный номер ОРИГИНАЛЬНЫХ свечей зажигания — 101000033AA

Артикул заменили на: VAG JZW 905 603 D

CHAMPION OE032/R04

DENSO K20TT

BERU Z 90 — Свеча зажигания «14 FGH-7 DTURX»

Самые распространённые свечи на Октавию: NGK BKUR6ET-10 (2789)

Цена: 180 рублей 1шт.

По регламенту свечи (простые) меняются каждые 45 тысяч км, иридиевые или платиновые работают в два раза дольше! Так что если не хотите чаще менять ставьте иридиевые либо с платиновым электродом, стоимость их естественно в разы будет больше.

Чтобы поменять свечи зажигании на Октавии А5 можно подобрать несколько вариантов. Можно поставить оригинальные, но мы же все знаем что Ваговские свечи идут фирмы NGK, по этому экономичней будет купить сразу NGK, номера которых приведу ниже.

Например, к турбированным двигателям уже другие свечи.

Замена свечей

Для начала необходимо снять верхнюю крышку двигателя BSE. Снимается она просто, потяните её вверх, держится она на 4-х пластиковых втулках.

Теперь надо снять впускной коллектор, так как он закрывает доступ к свечам.

Для этого откручиваем два винта сверху:

Далее откручиваем снизу 6 болтов и 2 гайки:

И ещё откручиваем два болта со скобы (снизу коллектора), чтобы не мешалась.

Вытягиваем коллектор на себя:

И поднимает его вверх для удобства замены свечей, освободив провода с датчиков:

Теперь доступ открыт, можно менять свечи, свечник понадобится на 16. Сборка в обратном порядке.

Рейтинг статьи:

Комментарии

Подскажите, DENSO K20TT подойдет на 1.6 BSE? Просто родные с тремя лепестками вокруг электрода, а денсо с одним?

СЕГОДНЯ МЕНЯЛ СВЕЧИ .Я ПРОСТО ЗНАЛ КУДА ЕХАТЬ,И ЗНАЛ ЧТО ОН В КУРСЕ !ЧТО И КАК. ДОСТАЛ ОН ХИТРЫЙ СВЕЧНОЙ КЛЮЧ,КРЮЧОК ДЛЯ СНЯТИЯ КОЛПАЧКОВ, И МАГНИТ УКАЗКА.И ВСЁ ЭТО СТОИЛО 300р.И 15мин.Времени.

Для снятия ВВ проводов

Зачем снимать коллектор? Возьмите ключ для снятия вы проводов от ликоты и будет вам счастье.

ДОброго времени суток!!А нескажите какй зазор у свечи между электродом должен быть.

Когда делали диагностику ошибка вышлаPo 491-006,это связано с насосом вторичного воздуха,с системой прогрева катализатора,только мне пока непонятно здесь механическое повреждение или электрика,нужно проверять всю систему прогрева катализатора.Может было у кого напишите как решали.Сбросить не проблема,нужно искать причину.

Алексей, решили ли вы свою проблему интересно и как,отпишитесь если незатруднит вас,у меня тоже самое высветился чек,на диагностике сняли ошибку ,через 600км опять загорелся чек,пока дальше не знаю что делать с этой бедой.Спасибо.

А номер ошибки знаете!? У моего товарища, похожая проблема, периодически загорается чек, подключаем прибор — ошибка связана с вентиляцией топливного бака. Удаляем её и через какое-то время появляется снова чек. На работу двигателя ни как не отражается. Купили ему на али elm327 за 500р, теперь сам эту ошибку сбрасывает. В моём случае от ошибки вентиляции топливного бака получилось избавиться путём замены топливного фильтра.

Помогите, может кто сталкивался, началось всё с замены клапана рециркуляции отработавших газов (был чек, ну и соотв. ошибка), через пару дней выскочил опять чек, скан показал пропуски во втором цилиндре. и понеслась: заменил свечи, заменил ВВ провода-не лекарство, заменил блок зажигания не лечит, заменил прокладки впускного коллектора, опрессовал коллектор — не вылечил, перекидывал форсунки, измерили компрессию — всё в норме, а всё так же пропуски во 2ом цилиндре. Полез под клапанную крышку. ? будет ли компрессия в норме если накрылся гидрокомпенсатор, или износился рокер? Может кто подскажет как прозвонить жгут проводов, вернее какой провод идёт на контакт 2го цилиндра и где его можно прозвонить?

Замена свечей зажигания на примере автомобилей

Нюансы замены свечей зажигания на двигателях «Шкода».

На бензиновых моторах объемом 1,6 л Octavia или Skoda Fabia периодичность замены свечей зажигания – в среднем через каждые 45 т. км.

Свечи с электродами из драгметаллов «ходят» дольше, например, иридиевые могут прослужить 90-100 т. км.

Замена свечей зажигания у «Шкоды» – процедура непростая, и некоторые мастера, чтобы добраться до свечей, снимают впускной коллектор.

Но это делать вовсе не обязательно, при наличии необходимого инструмента и при определенной сноровке замену СЗ на с двигателем модели BFQ (BSE) можно произвести следующим образом:

  • снимаем декоративную пластиковую крышку, которая находится сверху клапанной крышки двигателя. Декоративная панель отщелкивается, и чтобы ничего не поломать, ее следует снимать очень аккуратно;
  • наконечник первого цилиндра (по левую сторону, если смотреть на двигатель) демонтируются просто, и его сдергиваем рукой;
  • берем свечной ключ на 16 с удлинителем и карданчиком (шарниром) и отворачиваем первую свечу. Затем вставляем в ключ новую СЗ и закручиваем ее на место;
  • к свечному наконечнику 2-го цилиндра добраться сложнее, и для того, чтобы его сдернуть, следует воспользоваться круглогубцами с длинными захватами;
  • после того как наконечник демонтирован, откручиваем СЗ второго цилиндра. Свечной ключ вставляем сверху, с левой стороны, шарнирное соединение на ключе позволяет под любым углом отвернуть свечу без особых проблем;
  • после демонтажа новую свечу вставляем в ключ и под этим же углом пытаемся установить новую деталь на место, попадая в свечной колодец. Здесь нужно действовать аккуратно и не спешить, только в этом случае все получится. Чтобы попадание было наиболее точным, нужно снизу (под коллектором) помогать второй рукой, направляя свечу на нужное место;
  • попав на резьбу, производим закручивание СЗ.

После проделанной работы устанавливаем на место высоковольтные провода первого и второго цилиндра.

Первый наконечник ставится руками, для установки второго следует воспользоваться круглогубцами, и нужно постараться наконечник вставить как можно плотнее, прижимая его к месту.

Наиболее сложной является замена свечи зажигания Шкода Октавия с мотором 1,6 л на третьем цилиндре.

В первую очередь сложно снять наконечник – можно попробовать его отодвинуть от головки блока снизу длинной отверткой, просунув ее между металлическим экраном наконечника и ГБЦ.

После того как наконечник сдернут с места, его вынимаем через верх и отводим сторону.

Для того чтобы открутить свечу на третьем цилиндре, свечной ключ заводим с правой стороны сверху, а попадает ли свеча в отверстие в головке блока, смотрим снизу под коллектором.

Откручиваем СЗ точно также, как и на втором цилиндре, берем новую свечу и устанавливаем ее на место.

Далее следует установить наконечник – его заводят на место, а, чтобы он плотно сел, можно взять какой-нибудь длинный металлический штырь (например, отвертку с тупым концом) и прижать наконечник к свече.

На четвертом цилиндре наконечник выдергивается с помощью плоскогубцев (круглогубцев), а к СЗ здесь подобраться проще, чем на втором или третьем цилиндре.

После произведенной замены запускаем мотор, если все в порядке, устанавливаем на место декоративную крышку.

Следует отметить, что, когда наконечники садятся на место, слышен легкий характерный щелчок.

Другой вариант замены СЗ – со снятием и установкой коллектора, и может быть, кому-то так выполнять работу удобнее.

Но при снятии коллектора можно повредить прокладку, поэтому лучше сразу купить ее заранее.

Когда менять свечи, какие устанавливать

Каждый автолюбитель знает, что строгий интервал для замены свечей – 30 тыс. км пробега. Обычно приурочивают к замене масла при котором сбрасывают межсервисный интервал.

При нестабильной работе мотора нужно осмотреть свечи – наличие сажи говорит о богатой смеси, а проплавленный электрод о неправильной работе зажигания. Если наконечник в масле, не нужно грешить на производителя свечей, а проверить состояние поршневых колец или маслосъемных колпачков.

Что рекомендует завод

На конвейер, в качестве оригинала, свечи зажигания поставлялись такими фирмами:

  • NGK (T40227C-G08, PZKER7A8EGS, PZFR6R)
  • BOSCH (F7HER02, 0 241 140 519, Y6LER02)
  • Brisk (DOX15LE-1)

Оригинальные свечи зажигания для бензиновых двигателей Шкоды Рапид отличаются от типа двигателя и его объема, а также рестайлинга.

Для моторов 1.6 MPI, 105 л.с.(CFNA) шли свечи с оригинальным номером 101 905 601 F. После 2015 года появились модернизированные версии 1.6, 110 л.с.(CWVA, CWVB), для которых предусмотрены свечи с номером 04C 905 616 до 2016 года и 04C 905 616A после 2016 года.

Для мотора 1.2 MPI – 101 905 601 F (Bosch) либо 101 905 618 A (Brisk).

Для 1.2 TSI, 105 л.с.(CBZA, CBZB) – 03F 905 600 A и 1.2 TSI, 90 и 110 л.с. (CJZC, CJZD) – 04E 905 601 B.

Для 1.4 TSI (CAXA) – 101 905 626 и (CZCA) – 04E 905 601 B.

Более подробно, какие оригинальные расходники, для какого двигателя использовать, указаны в таблице:

Двигатель Артикул Материал центрального электрода Зазор, мм Калильное число Размер резьбы Длина резьбы, мм Размер ключа, мм
1.6 MPI, 110 л.с.(CWVA, CWVB) 04C 905 616, 04C 905 616A никель 1.0 6 М12×1.25 19 16
1.6 MPI, 105 л.с. (CFNA) 101 905 601 F никель 0.9 6 М14×1.25 19
1.4TSI (CZCA) 04E 905 601 B платина 0.7 7 М12×1.25 19
1.4TSI (CAXA) 101 905 626 иридий 0.9 6 М14×1.25 22
1.2 MPI 101 905 601 F, 101 905 618 A никель 0.9 6 М14×1.25 19
1.2TSI, 90, 110 л.с. (CJZC, CJZD) 04E 905 601 B платина 0.7 7 М12×1.25 19
1.2TSI, 105 л.с. (CBZA, CBZB) 03F 905 600 A никель 0.9 6 М12×1.25 22

Для мотора 1.6 (CFNA) и 1.2 MPI подойдут неплохие аналоги с иридиевым центральным электродом – Bosch 0 242 240 654 или Denso – IK20TT.

Аналоги для разных двигателей

С оригинальными деталями разобрались, теперь посмотрим какие можно подобрать аналоги от известных производителей. Для большей наглядности, оформим в таблицу, какие аналоги можно использовать на Шкода Рапид с разбивкой по двигателям:

Двигатель Оригинал NGK Bosch Denso BERU
1.6 MPI, 110 л.с.(CWVA, CWVB) 04C 905 616, 04C 905 616A 96596 0 241 140 519, 0 241 135 515
1.6 MPI, 105 л.с. (CFNA) 101 905 601 F 5960 0 242 236 565 KJ20DR-M11
1.4TSI (CZCA) 04E 905 601 B 94968 0 241 145 515
1.4TSI (CAXA) 101 905 626 IZFR6P7 0 242 240 665 Z349
1.2 MPI 101 905 601 F, 101 905 618 A 5960 0 242 236 565 KJ20DR-M11
1.2TSI, 90, 110 л.с. (CJZC, CJZD) 04E 905 601 B 94968 0 241 145 515
1.2TSI, 105 л.с. (CBZA, CBZB) 03F 905 600 A IZFR6P7 0 242 240 665 Z349

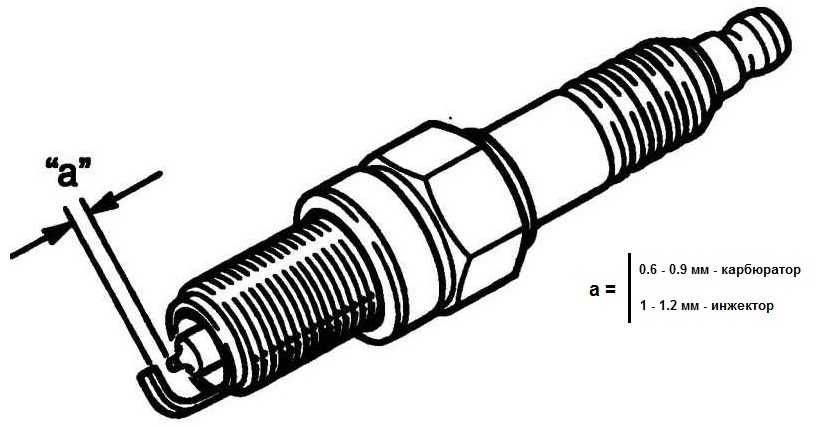

Величина нормального зазора

Допустимые пределы межэлектродного расстояния – от 0,6 до 1,2 мм. Более точное значение выбирается в зависимости от типа двигателя, системы питания и зажигания:

  • карбюраторные моторы старого типа с невысокой степенью сжатия и механической системой искрообразования – 0,6–0,7 мм;
  • те же двигатели, оснащенные бесконтактным электронным зажиганием – 0,8–0,9 мм;
  • в турбированных и атмосферных силовых агрегатах с подачей топлива путем впрыска (инжектор) зазор на свечах зажигания должен быть от 1 до 1,2 мм.

Поскольку владельцы многих транспортных средств, укомплектованных бензиновыми моторами, переходят на сжиженный газ, то и размер свечного зазора требует корректировки. Для качественного сжигания смеси пропана с воздухом интенсивность воспламенения рекомендуется повысить путем увеличения просвета на 0,1 мм от паспортного значения. Нагрузка на высоковольтную катушку вырастет незначительно, а газ станет сгорать лучше.

Например, электроды свечей карбюраторного двигателя с электронным зажиганием необходимо разогнуть до 0,9 мм, если в инструкции по эксплуатации указана цифра 0,8. Не слушайте дурных советов и не делайте зазор чересчур большим, ведь автомобильные газовые установки всех поколений заводятся на бензине, а потом автоматически переключаются на подачу пропан – бутановой смеси из баллона. Кроме того, использовать бензиновое топливо все равно придется, чтобы доехать до заправки, когда газ в емкости закончится.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Драйвер
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
