Как проверить датчик скорости на калине

Замена датчика скорости

При обнаружении в процессе езды на Лада Калина хотя бы одного из этих признаков, обычно, незамедлительно следует замена датчика скорости на новый. Им должен быть датчик с тем же самым номером, который нанесен на поверхность старого. Перед тем, как наведаться в автомагазин за нужной запчастью, не помешает произвести контрольную проверку имеющейся на предмет окисления контактов и наличия обрывов в подводящей проводке. Иногда проблема кроется в банальном попадании пыли от металла, скапливающейся в достатке в любой побывавшей длительное время в эксплуатации трансмиссии. Как проверить датчик скорости, который стоит в Лада Калина, в домашних условиях для окончательного уточнения является ли он неисправным или нет, описано далее. Проверить есть ли напряжение в контактах можно несколькими способами, из которых рассмотрим два, предполагающих использование вольтметра.

Проверку мультиметром с демонтажом выполняют в такой последовательности:

Снимают датчик (подробнее об этом — видео конце статьи).
Соединяют первый контакт с клеммой импульсных сигналов.
Вторым контактом подключаются к «массе» машины.
Прокручивают датчик скорости, попутно наблюдая за поступлением сигналов и уровнем выходного напряжения. Вращение оси датчика осуществляется через надетую на нее трубку. Вполне достаточным будет вращать ее со скоростью до 5 км/час — от скорости будет зависеть величина напряжения, отображаемая вольтметром.

Проверку мультиметром «на месте», без изъятия устройства, делают так:

Ставят авто на домкрат одним колесом.
Закрепляют щупы вольтметра на контактах датчика скорости.
Вращают висящее на домкрате колесо, проверяя показания напряжения. У исправного датчика, не зависимо от применяемого метода измерения, напряжение колеблется в диапазоне 0.5–10 В.

Проверка датчика скорости, выявила его неисправность. Значит, нужно найти аналогичный (с таким же номером), выполнить демонтаж отработанного и поменять на приобретенный. Замена датчика скорости на Калине требует наличия определенных инструментов — ключа «шестерки» и крестовой отвертки

Конструкции датчиков различаются по типу, и у каждого имеется особое кодовое обозначение, что также крайне важно учесть при поиске подходящей новой детали. Сама процедура относительно не сложна и у Lada Калина 8 клапанов включает пять этапов:

Отвинчивание болта.
Отведение гофрированного патрубка из области действий и отжимание фиксатора.
Аналогично, как с патрубком, нужно поступить с колодкой и подводящей проводкой.
Откручивание крепежа и демонтаж старого устройства.
Монтаж нового устройства в порядке, обратном вышеописанному.

Таким образом, произведя некоторые не сложные манипуляции, можно не только вернуть былую плавность измерения скорости в своей Lada Калина, но и добиться привычной надежности показаний спидометра ничего при этом не меняя. Благодаря более-менее удобному расположению под капотом машины ответственного за измерение скорости элемента на практике его починка/замена оказывается посильной для владельца автомобиля с любым уровнем знаний.

Ход действий таков.

Отключите зажигание.
Снимите воздушный фильтр. Так будет легче добраться до ДС.
При помощи ключа открутите винт, которым крепится устройство. Слегка подденьте его отверткой и снимите.
Проведите внимательный осмотр коробки передач. Если на ней вы увидели маслянистые пятна – это сигнал того, что необходимо заменить уплотнительное кольцо.
Установите новый датчик.
Осуществите сборку в обратной последовательности.

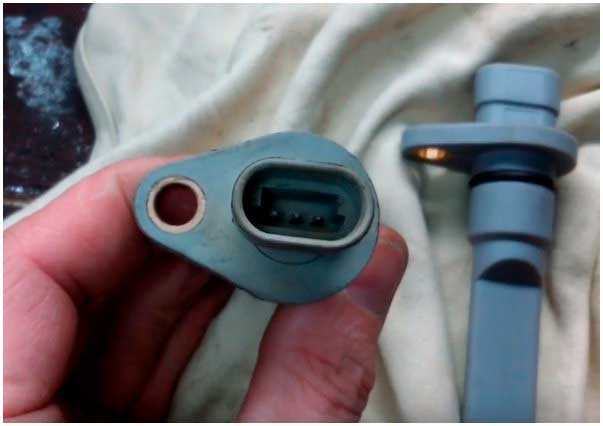

Обратите внимание на внешний вид датчика. В данной модели автомобиля Лада он имеет свой номер, причем учитываются только первые четыре цифры (например, родной датчик Лады Калины имеет номер 1118)

При выборе ДС для замены необходимо найти прибор с идентичным кодом.

К неисправности спидометра нужно относиться серьезно. Ведь этот прибор необходим не только для отображения скорости. Все механизмы автомобиля работают в системе, и выход из строя одного из них неминуемо повлечет за собой поломку других.

Причины поломок датчика скорости

Одной из самых распространенных проблем работы устройства такого типа считается сбой работы электрооборудования. Поэтому начало диагностики, особенно если вы делаете это самостоятельно, следует осуществлять с тщательного осмотра проводов и контактов. Делается это визуально, а также с использованием тестера. Наиболее уязвимыми местами считаются окончание пластикового разъема и вблизи выпускного коллектора.

Прежде всего, контакты разъединяются и проверяются каждый в отдельности. Обычно влажная и соленая среда становится причиной быстрого их окисления. А это обеспечивает прерывания электрической цепи.

В случае обнаружения закисленных контактов следует их очистить от образовавшегося налета и смазать специально предназначенной для этих целей смазкой. Дальше нужно осмотреть в каком находится состоянии тросик спидометра.

Из-за длительной эксплуатации тут часто образуются небольшие разрывы, что существенно изменяет корректную работу устройства. В качестве профилактического средства для тросика периодически целесообразно смазывать его маслом.

Основными признаками, сигнализирующими о неисправности датчика, обычно становятся такие:

— расход топлива в авто стремительно увеличился без видимых на то причин;

— на холостом ходу двигатель работает с некоторыми перебоями;

— некорректно работает (либо вообще не работает) спидометр;

— при вдавливании педали газа для набора скорости двигатель начинает терять мощность.

Обычно поврежденный датчик скорости не подлежит ремонту, а его попросту меняют на новый.Понятное дело, как любая друга участь автомобиля, находящаяся в процессе постоянного влияния различных внешних и внутренних фактов, датчик импульса скорости может выходить из строя достаточно быстро, либо же служить больше отведённого нормативного срока, если автовладелец будет соблюдать несколько нехитрых правил.

Прежде всего, избегайте ненужной быстрой езды. Из-за этого тросик повреждает имеющийся в датчике пластиковый хвостик, что ускоряет «кончину» устройства. Сам же тросик следует своевременно обрабатывать машинным маслом, чтобы на нем отсутствовали расслоения.

Всегда обеспечивайте плотное крепление пластикового хвостика датчика с тросиком – это снижает риск разбалтывания гнезда крепления в процессе эксплуатации автомобиля. Своевременно очищайте контакты от окисления, чтобы не спровоцировать, кроме прочего, короткое замыкание.

Всем удачи и отличной скорости на дорогах.

Поделитесь информацией с друзьями:

Разновидности автомобильных датчиков оборотов двигателя

Есть несколько типов автомобильных измерителей вращений двигателя по принципу создания и регистрации изменений в чувствительной среде.

Индукционные (индуктивные)

Индуктивные датчики синхронизации оборотов двигателя самые простые, распространенные, дешевые, но это не уменьшает их эффективность.

Основной элемент индукционных детекторов числа вращений ДВС — катушка, намагничивающая сердечник и создающая магнитные потоки.

В следующем объяснении цифровые ссылки на рисунок ниже. Индуктивный датчик синхронизации устанавливается сразу напротив зубчатой ферромагнитной части КВ (7). На ней также есть небольшой воздушный зазор (место, где отсутствуют выступы). Датчик внутри состоит из стального намагниченного сердечника (полюсный контактный стержень, 4), с обмоткой тонкой медной, изолированной эмалью, проволокой (5), наподобие как у трансформаторов. Данный элемент связан с постоянным магнитом (1).

Алгоритм работы:

Полюсный контактный штырь распространяет магнитополе, которое проходит на зубчатый вал.
Зубцы задевают магнитопоток, идущий через катушку, его свойства на выступах и впадинах меняются. На первых этот рассеиваемый поток становится более концентрируемым (пучок). На вторых, наоборот, осуществляется ослабление указанного явления.
Вышеуказанные трансформации индуцируют на витках обмотки выходное переменное напряжение с определенной синусоидой. Величина пропорциональная скорости и количеству оборотов (рис. 2). Амплитуда быстро растет с их повышением (от нескольких мВ до 100 В и больше). Достаточное значение образовывается, начиная с минимального числа вращений от 30/мин.

Оптические

Конструкция состоит из ИК-светодиода с установленным напротив него приемником. Между элементами — зубцы коленвала. Линия излучения пересекается этими выступами, что фиксирует приемник и отправляет соответствующий импульс на ЭБУ. Применяются реже.

Активные

Далее рассмотрим так называемые «активные» датчики вращений мотора, работающие по магнитостатическому методу. При них на амплитуду выходного импульса не влияет число оборотов, поэтому становятся доступными измерения интенсивности поворотов КВ при чрезвычайно низком количестве таковых (квазистатический мониторинг). Такие изделия намного более продвинутые, с расширенными возможностями.

Датчики числа вращений двигателей с дифференциальными детекторами Холла

На токопроводящей пластине, пропускающей в вертикальном направлении магнитную индукцию, поперечно к течению тока можно фиксировать пропорциональное его направлению, так называемое напряжение Холла.

Рисунок со схемой данного варианта выше. В таком дифдатчике ДПКВ поле создается постоянным магнитом (1). Два сенсора Холла (2 и 3) размещены между магнитом и кольцом, продуцирующим импульсы (4). В магнитопотоке происходят изменения в зависимости от того, что оказывается на нем — впадина или зубец. Разностью сигналов двух сенсоров снижается возмущение, уровень отклонений, улучшается соотношение сигнала и шума. Боковые участки сигнала могут анализироваться без оцифровки прямо на блоке управления.

Зубчатые колеса синхронизации могут быть не только ферромагнитными, но и многополюсными, где немагнитный носитель из металла снабжен кусочком специального пластика, который попеременно намагничивается. Северные и южные полюсы такого элемента выполняют роль делений.

AMR

Чувствительная часть AMR сенсоров синхронизации оборотов автомобиля сделана из магниторезистивного состава.

АМР — анизотропный магниторезистивный. Первый термин означает, что электросопротивление этого материала зависит от направленности воздействующего магнитополя. Такой сенсор установлен между магнитом и импульсным диском (аналог зубчатого, как при индуктивных сенсорах).

При вращении импульсного активного диска линии поля изменяют свои параметры, что формирует синусоидальное напряжение, усиливаемое схемой обработки данных, преобразовываемое ею в импульс прямоугольной геометрии.

GMR

В данном случае применяется инновационная технология Giant Magneto-Resistance. Такой сенсор намного чувствительнее, чем AMR — тут возможны значительные воздушные промежутки.

GMR-датчики оборотов двигателя применяются для сложных условий, высокая сенситивность создает меньше шумов, погрешностей сигнала.

Продвинутые ГМР детекторы оснащают двухпроводными портами, они же иногда встречаются в сенсорах вращения Холла.

Симптомы отказа датчиков скорости колеса

Симптом, который указывает на неисправность датчиков скорости вращения колес — загораются ABS , ESP или TC (в зависимости от названия производителя, также VSC или DSC и др.), а иногда загорается контрольный двигатель, что означает, что в блоке управления двигателем сохранена ошибка. В этой ситуации также естественно, что АБС работает со сбоями.

Первым признаком повреждения датчиков скорости колеса является индикатор АБС или другие системы противоскольжения.

Причины выхода из строя датчиков скорости вращения колеса

Для начала вам нужно знать, что сам датчик не всегда отвечает за помехи в работе системы ABS, потому что точно такие же симптомы появятся, когда один из проводов поврежден. Также при езде на запасном колесе меньшего диаметра загорается соответствующий индикатор на приборной панели. Датчик или диск часто пачкаются, особенно зимой, когда на дорогах есть соль. Датчик не будет работать должным образом, когда есть люфт подшипника колеса. Зачастую причиной неполадок являются прозаические, например, слишком низкое давление в одной из шин или изменение размера шин на одной из осей. Иногда датчики не работают должным образом, когда аккумулятор находится в плохом состоянии или поврежден предохранитель, отвечающий за системы ABS и ESP. Сильно деформированные тормозные диски будут генерировать не только вибрации, но и ошибочные сигналы для датчиков. Бывает и так, что при замене подшипника на декодирующий диск он был установлен вверх ногами.

Сами датчики чрезвычайно надежны, и чаще всего происходит внутреннее короткое замыкание или механическое повреждение датчика. Чтобы убедиться, что проблема действительно вызвана датчиком вращения колеса, после тщательного осмотра и визуальной оценки датчиков и кабелей проверьте напряжение, подаваемое на датчик и его сигналы, с помощью соответствующих устройств (осциллограф или мультиметр). Если виновником сбоя является сам датчик, остается только его заменить

При замене обратите особое внимание на провода и их прокладку и убедитесь, что они надежно закреплены

После замены запасного колеса на другое, может появиться сообщение о неисправности системы ABS

Датчик скорости Форд Мондео 2

Датчик скорости Форд имеет такие же проблемы с проводкой, как и множество других машин. Чаще всего сенсор скорости приходит в негодность в результате простого обрыва контактов. По инструкции предполагается немедленная замена сломанного аппарата новым и обращение в сервисную службу. Однако практика показывает, что проблема с проводкой это вовсе не повод бить тревогу.

Починка такого прибора не сложнее чем установка розетки. Те, кто хоть сколько-нибудь разбираются в электричестве, без труда догадаются, как всё должно работать и где произошел обрыв (в случае если он действительно имеет место быть). Как правило, это происходит на уровне самого контакта.

Если опасения подтвердились и проблема в отхождении контакта, достаточно просто вернуть его на место, а сами провода замотать изолентой. После этого провода с платой вложить на свое место и примотать, как следует изолентой, чтобы ничего не выступало и не торчало.

После такой бесхитростной процедуры детектор можно смело устанавливать обратно и служить он будет еще долго время. Хотя раз уж речь заходила о правилах и инструкциях, то как только появятся деньги на замену, сенсор всё же стоит заменить на новый в целях безопасности и надежной будущей работы.

Инструкция по снятию и замене

Чтобы произвести замену устройства, вам потребуются:

две отвертки — с крестовым и плоским наконечником;
гаечный ключ либо ключ-головка на 10;
тряпка.

Также понадобится и новый датчик — на Калинах могут использовать разные контроллеры, поэтому перед покупкой точно узнайте, какой вам нужен.

Итак, как заменить датчик самостоятельно:

Для начала необходимо отключить питание от устройства и поставить автомобиль на стояночный тормоз, подняв рычаг в салоне.
Откройте капот. На данном этапе вам надо получить доступ к датчику, для этого, как мы уже сообщили, придется снимать воздуховод, идущий к воздушному фильтру. Как вариант, его можно попытаться сдвинуть в сторону. Для демонтажа отверткой с плоским лезвием открутите хомуты.
Увидев контроллер в месте монтажа, надо будет отключить разъем с проводкой, подключенный к нему.
Теперь возьмите гаечный ключ или головку и выкрутите гайку, с помощью которой фиксируется датчик в месте монтажа. Сама гайка расположена в неудобном месте, поэтому для ее откручивания может потребоваться время. Может быть такое, что гайка прикипела к установочному месту, хотя такое бывает редко. Для ее выкручивания обработайте место посадки жидкостью WD-40.
Затем возьмите отвертку с плоским наконечником и отсоедините девайс от коробки передач, после чего демонтируйте его. Используя тряпку, произведите очистку места установки, это можно сделать и перед снятием датчика. Тщательно очистите поверхность, чтобы не допустить попадания грязи в саму коробку.
Теперь можно приступить к установке нового контроллера. Установите девайс и подключите к нему разъем с проводом. Не забудьте установить обратно воздушный патрубок.

Принцип работы измерителя скорости инжекторного мотора ВАЗ 2110

Итак, почему рассматриваемое устройство располагается вертикально, если ось вращения приводного вала МКПП как раз горизонтальная? Дело в том, что вращающийся элемент прибора соединяется с валом коробки передач не напрямую, а через переходной трансформатор вращения. С помощью червячного механизма горизонтальное вращение с определенным передаточным числом трансформируется на механическую часть датчика оборотов.

В приемную втулку переходника вставляется концевик вала электронной части датчика, которую мы видим снаружи коробки передач.

Система работает по принципу Холла. На валу внутри корпуса располагаются подвижные части элементов Холла. При вращении ответная часть (в виде катушки индуктивности) формирует импульсы, синхронные с оборотами колеса. Поскольку длина окружности покрышки известна, электронный модуль преобразует каждый оборот в пройденный путь. Так просчитывается пробег. Остается разделить эту цифру на единицу времени, и получим скорость автомобиля в любой момент времени.

Основные симптомы и причины поломки

Явные несовпадения спидометра и тахометра, к тому же, автомобиль едет на первой скорости!

Это происходит как во время движения, так и тогда, когда автомобиль просто стоит на месте

Чтобы такая неисправность дала о себе знать, не важно, сколько прошел автомобиль

Датчик скорости

Благодаря электронике автомобиль может сам регулировать подачу топлива. Датчик работает на основе эффекта Холла. Он передает импульсы вращения от колеса на контролер. Если авто будет двигаться накатом, а скорость при этом будет не более 20 км. час, то система автоматически прекратит подачу топлива.

На Ладе Калина могут устанавливаться разные датчики. Они имеют одинаковые посадочные места, но при этом отличаются друг от друга. В том случае, когда на авто поломается датчик, то скорость транспортного средства невозможно будет измерять. Это также скажется и на ухудшении работы двигателя.

Симптомы поломки датчика скорости

Менять датчик надо при таких неисправностях:

Стрелка спидометра прыгает или замерла.
Не считается километраж.
Не работает усилитель руля.
Стрелка, которая показывает уровень топлива в баке (объём бака на универсале), прыгает.
Горит лампочка, которая говорит о том, что надо проверить мотор.

Способы ремонта

Осмотр разъёма датчика скорости

Еще одной причиной, по которой не работает датчик скорости, может быть влажный разъем. От этого контакты на нём начинают окисляться. Чтобы избежать этого, надо покрывать контакты герметиком.

Отложения грязи на датчике скорости, в таком случае рекомендуется ещё и проверка состояния масла в коробке передач

Также не рекомендуется сразу менять датчик скорости, когда обнаружится его неисправность. Изначально надо выявить причину неисправности. Все контакты почистить и проверить тестером устройство. Только после выявления точной причины неисправности его модно менять.

Замена датчика

Чтобы поменять датчик скорости не потребуется особых знаний. С такой работой может справиться каждый самостоятельно. Для этого надо:

Выключить зажигание.
Демонтировать воздушный фильтр.
Отсоединить провода.
Открутить крепление устройства.
Поставить новый датчик.

Иногда может помочь простая зачистка контактов. В том случае, когда авто имеет восьмиклапанный мотор, то замена производится немного сложнее, чем на 16-клапанном. В таком случае придется снимать еще и гофру, которая крепится к фильтру. Сам датчик располагается на корпусе КПП.

Не всегда датчик скорости может быть причиной того, что спидометр не работает. Причина может быть и в щитке приборов. Тут надо помнить, что отремонтировать его или заменить отдельно некоторые детали на нём невозможно. Его меняют только полностью.

Как датчик скорости влияет на мотор?

Для многих водителей остается открытым вопрос относительно того, на что может влиять датчик скорости. За счет получения данных о текущей скорости автомобиля происходит расчет подачи топлива. Поэтому когда водитель убирает ногу с педали газа, происходит резкое уменьшение горючего, что позволяет двигателю следить за рациональным его расходом. В случае поломки элемента нужная информация перестает подаваться в блок управления, что приводит к перерасходу топлива и неравномерной работе мотора. Иногда при этом его функционирование может происходить с ощутимыми рывками. Причина такого поведения скрывается в том, что электронный блок управления вынужден установить обороты мотора на отметке в 1500 и деактивировать режим отсечки подачи топлива. При естественном включении данного режима можно значительно повлиять на расход топлива, тем самым снизив его на 2 литра при передвижении в городских условиях

Кроме того датчик скорости играет немаловажное значение на корректное подключение автоматической коробки передач. При отказе датчика свою работу обычно прекращает круиз-контроль

На некоторых моделях автомобилей это также может повлиять на работу рулевого электроусилителя.

Контактные датчики на основе эффекта Холла

В основе датчиков этого типа лежит эффект Холла: если плоский проводник, через две противоположные стороны которого пропущен постоянный ток, поместить в магнитное поле, то на его других противоположных сторонах возникает электрическое напряжение. В основе ДСА лежит микросхема Холла, в которую уже интегрирована пластина (обычно из пермаллоя) и усилительная схема. В датчиках микросхема и магнит остаются неподвижными, а изменение магнитного поля осуществляется за счет вращающейся «шторки» — кольца с прорезями. Кольцо соединено с приводным тросом или валом, от которого получает вращение. Выходной сигнал от ДСА поступает на спидометр или контроллер через стандартный разъем, через него же подается питание на микросхему Холла.

Описание ДС

Как мы уже сказали, основное предназначение датчика привода спидометра заключается в точном определении скорости движения транспортного средства. Благодаря этому устройству модель всегда может знать, с какой скоростью движется его авто. Что касается разновидностей, то ДС могут относиться к контактному либо бесконтактному типу. На сегодняшний день большинство наших соотечественников отдают предпочтение бесконтактным вариантам. Контактные ДС, несмотря на все достоинства, имеют один значимый недостаток — они склонны к загрязнению, что в свою очередь приведет к неточности выводимых показаний.

Конструкция и принцип действия

Конструктивно по схеме эта деталь состоит из:

привода спидометра;
корпуса;
а также самого контроллера с разъемом для подключения к бортовой сети.

Что касается принципа работы, то он основывается на измерении уровня частоты сигналов от контроллера, который находится на корпусе коробки передач либо раздаточной коробке. На выходе девайса во время езды образуются прямоугольные импульсы, минимальное значение которых должно составлять не меньше 1 вольта, а максимальное — не меньше 5 вольт.

По международным стандартам контроллер должен вырабатывать около 6 тысяч таких импульсов на протяжении одного километра пробега. Сами импульсы впоследствии преобразуются в ток, который замеряется магнитоэлектрическим устройством. Следует отметить, что значение тока напрямую зависит от количества подаваемых сигналов за определенную единицу времени. То есть данное значение будет прямо пропорциональным скорости езды транспортного средства.

Помимо этого, благодаря электронной схеме, которая установлена в приборную панель, методом подсчета поступающих сигналов обеспечивается работоспособность шагового электромотора. Последний предназначен для вращения барабанов счетчиков, после чего выводит соответствующую информацию на маленький экран, где демонстрируется общий, а также суточный пробег авто. Если речь идет о суточном пробеге, то это значение при необходимости можно обнулить.

Признаки неисправности

Если ДС по каким-то причинам выходит из строя, это приведет к тому, что блок управления не сможет определить скорость передвижения. Однако, это не единственная проблема, поскольку также могут возникнуть сбои в работоспособности силового агрегата.

Предлагаем более подробно ознакомиться с признаками неисправности, по которым можно определить выход из строя ДС:

спидометр на приборной панели либо вовсе перестал работать, либо выводит неправильные показания;
в работе двигателя, в частности, на холостых оборотах проявляются сбои;
увеличился расход топлива;
работа мотора ухудшилась, силовой агрегат не может развивать необходимую скорость;
двигатель может самопроизвольно остановиться во время движения на холостых оборотах, в частности, когда водитель пытается выжать сцепление для переключения передачи;
если авто оснащено бортовым компьютером, то на приборке может появиться индикатор Check;
в том случае, если авто оборудовано электрическим усилителем руля, то может выйти из строя и этот узел;
в некоторых авто, к примеру, Лада Калина выход из строя ДС может также привести к повышенной чувствительности контроллера уровня горючего в бензобаке (автор видео — канал Автоэлектрика ВЧ).

https://youtube.com/watch?v=qiDmZLUuTMI

Что касается причин, то, как правило, они обусловлены повреждением электопроводки авто, так что проверка работоспособности должна начинаться с диагностики состояния контактов и электроцепей. Возможно, проблема заключается в окисленных либо грязных контактах, поэтому их необходимо будет очистить и обработать смазкой, к примеру, Литолом. Обрыв проводки необходимо искать в первую очередь рядом с разъемом подключения, поскольку в этом месте провода сгибаются и обычно перетираются.

Также причина неисправности может заключаться в нарушении целостности изоляции проводки в области установки выпускного коллектора. В условиях повышенных температур изоляция может расплавиться, что приведет к замыканию устройства. Также ДС может передавать неверные показания из-за износившегося тросика спидометра. Со временем на нем образуются трещины и разрывы, что способствует выходу из строя контроллера.

Признаки неисправности датчика скорости

Не работает ДС при появлении следующих симптомов и признаков:

Холостой ход нестабилен.
Спидометр не работает вообще или работает с ошибками.
Расход топлива выше положенного.
Тягучесть двигателя уменьшилась (в гору едет не как раньше, с прицепом тоже тяжело идет).
При наличии бортового компьютера (БК), он может сигналить о том, что не получает данные от датчика скорости автомобиля (ДСА).

Обычно, неполадки с автомобильным датчиком скорости возникают в результате нарушения цепи. Поэтому при обнаружении признаков и симптомов, следует провести диагностику на разрыв цепи.

Сначала отсоединяем питающие провода, затем осматриваем контакты. Если контакты окислены, их нужно зачистить и смазать, например, Литолом 24. Цепь частенько обрывается около штекера.

Если все провода целы, то измеряем сопротивление в цепи заземления. Исправный датчик скорости автомобиля должен показывать сопротивление 1 Ом.

После проведения мелких ремонтных работ своими руками надо проверить, работает ли ДС. В конструкции семейства автомобилей ВАЗ и других популярных машинах ставят датчик скорости, который работает как датчик Холла, то есть передает 6 импульсов за один оборот. Существуют датчики скорости индукционного и язычкового типов.

Необходимость в проверке работоспособности ДСА появляется при обнаружении следующих признаков его неисправности:

нестабильной работы мотора на холостом ходу;
неправильных показаний спидометра, который может вообще прекратить работать;
повышенного потребления горючего;
вывода на экран бортового компьютера ошибки – изменения показаний ДСА до нуля.

Самый распространенный признак того, что вышел из строя датчик скорости, – это проблемы с холостыми оборотами. Если машина глохнет на холостых (при переключении передач или при движении накатом), в числе прочего стоит обязательно проверить датчик скорости.

Чаще всего проблема заключается в обрыве цепи, так что первым делом необходимо визуально осмотреть датчик скорости и его контакты. При наличии следов коррозии или грязи их нужно удалить, контакты зачистить и нанести на них Литол.

Проверку датчика скорости можно выполнить двумя способами: со снятием и без снятия ДСА. В обоих случаях для проверки и диагностики датчика скорости потребуется вольтметр.

Первый способ проверки датчика скорости:

снять датчик скорости,
определить, какая клемма за что отвечает (всего у датчика три клеммы: заземление, напряжение, импульсный сигнал),
входящий контакт вольтметра подключить к клемме испульсного сигнала, второй контакт вольтметра заземлить на металлическую деталь двигателя или корпуса автомобиля,
при вращении датчика скорости (для этого можно накинуть кусок трубки на ось датчика) напряжение и частота в вольтметре должны увеличиваться.

Второй способ проверки датчика скорости:

поддомкратить автомобиль, чтобы одно колесо не касалось земли,
соединить контакты вольтметра с датчиком так же, как описано выше,
крутить поднятое колесо и следить за изменением напряжения и частоты.

Обратите внимание, что эти способы проверки подходят только для датчика скорости, использующего в работе эффект Холла.

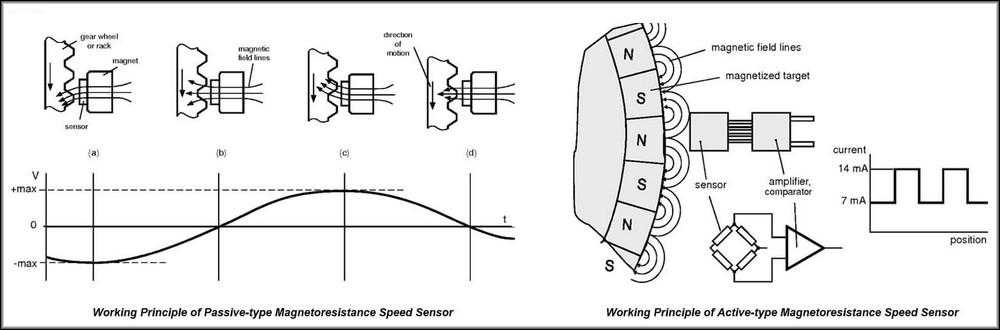

Активные датчики скорости вращения колеса

Активные датчики работают совершенно по-другому, хотя они также взаимодействуют с диском, расположенным на колесе. Здесь, однако, мы имеем дело с многополярным магнитным кольцом, на поверхности которого имеются магнитные поля. Его можно визуализировать как колесо рулетки, на котором вместо черных и красных полей с числами у нас есть полярные поля N и S. В датчике, взаимодействующем с таким кольцом, есть полупроводниковые элементы, которые распознают изменяющееся магнитное поле, создаваемое кольцо. Это создает сигнал, который читается контроллером.

Датчики, использующие эффект Холла, являются более новым и определенно более популярным решением, так же как и датчик положения коленчатого вала. Здесь для взаимодействия с датчиком используются активный датчик с магнитом и импульсный экран. Когда колесо вращается, возникает небольшое напряжение и изменение магнитного поля, и эта информация поступает на контроллер. Датчики этих типов допускают больший зазор между циферблатом и датчиком.

Что же делать если датчик уже нарушил свою функцию?

Попробуем разобраться с возможными причинами неисправности.

Конечно, существует множество причин неисправности датчика. Поэтому рассмотрим наиболее популярные из них.

Первая причина, неисправность самого анализатора Лада в результате механических повреждений.
Второй причиной является попадания жидкости на фишку и нарушение герметичности проводников.

Признаки, указывающие на нарушение функции датчика скорости Лада:

Отсутствие реакции стрелки спидометра.
Неисправная работа электрического усилителя рулевого колеса.
Активный индикатор, указывающий на необходимость диагностики двигателя.
Нарушение функции счетчика километража.
Повышенная чувствительность датчика топлива к колебаниям смеси в топливном баке.

Несмотря на свои небольшие габариты, анализатор выполняет весьма важную функцию в системе управления транспортного средства. В связи с этим нарушенная функция элемента препятствует правильной работе транспортного средства и требует оперативной диагностики анализатора.

При возникновении данных неисправностей, не стоит спешить сразу менять анализатор скорости Лада. Первым делом, необходимо осуществить зачистку контактов и заново проверить работоспособность устройства. В ряде случаев, зачистка контактов позволяет восстановить работоспособность анализатора, в то время как автолюбитель был уверен в необходимости его замены. В случае если данная операция не принесла желаемых результатов, необходимо приступить к смене устройства.

Датчик скорости Тойота

Датчик скорости тойота может привести к серьезным проблемам в работе транспортного средства. При неисправности датчика в некоторых машинах тойоты предусмотрен режим аварийной ситуации на этот счет. Этот режим подразумевает, что коробка передач не будет переключаться выше третьей передачи. В целом же проблемы с сенсором отображаются также как и у других машин.

Нулевые показания спидометра, или резкие проседания во время езды. Повышенный расход топлива. Горящие аварийные значки на приборной панели. К таким неисправностям спидометра тойоту чаще всего доводит либо короткое замыкание проводки, либо соприкосновение проводом с рабочими механизмами автомобиля.

Такие детали имеют, как правило, высокую температуру и способны быстро оплавить любую проводку. В результате происходит обрыв.

Датчик скорости Тойота

Тем не менее, замена детектора происходит быстро и лучше всего это делать при помощи сервиса, хотя можно и самостоятельно. Просто сервис в данном случае будет гарантом более точной диагностики машины.

Хотя если водитель транспортного средства имеет приличный стаж и опыт в работе с механизмами, он поймет, как и что делать без особо труда.

По сути своей деталь достаточно просто открутить и вкрутить на ее место новую, ничего проще и быть не может. Поэтому в случае любой поломки, стоит провести первичный осмотр и попытку ремонта самостоятельно, а уже потом в случае фиаско отправиться с автомобилем в сервисный центр.
