Колесная база автомобиля

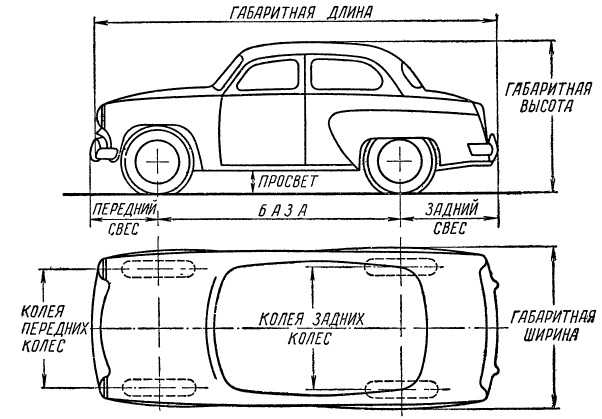

Зависимость «базы» и «колеи»

Многие спорят — что же лучше, короткая или длинная база? Однако здесь все относительно, «проходимость» и «устойчивость» зависит от многих характеристик. От соотношения колеи, размеров, клиренса и расстояния между центрами колес. Нельзя просто взять один размер и сказать он лучше, а другой хуже!

Производители уже давно бьются над этой проблемой, если расширять базу до «бесконечности», то о комфорте вождения можно позабыть, да и длинный кузов очень сложно сбалансировать! Такие машины при небольших перегрузках на скорости чаще будут уходить в заносы и т.д., да и водить их нужно уметь! Вспомните хотя бы лимузины на дорогах, попробуйте на нем «полихачить», или переехать ЖД рельсы.

Поэтому сейчас существуют негласные стандарты соотношения – колесной базы и колеи. Эти показатели равны – 1,6 – 1,8.

Если взять ту же Camry: 2775 делим на 1565 = 1,77 как видите все рассчитано!

Именно такой параметр дает нам понимание правильного сочетания характеристик, а это значит и комфорт вождения, управляемость и безопасность.

Главный фактор, влияющий на точность расчёта

Единственной изменяемой величиной в формуле определения скорости является длина тормозного пути. Ручной расчёт данной величины в идеальных условиях (движение со скоростью 60 км/ч по сухой дороге асфальтовым покрытием, торможение без заносов) можно произвести по формуле

     v²

S = ——— ,

   2 μ g

где

v – скорость движения автомобиля вначале торможения, м/с;

μ – коэффициент трения;

g – ускорение свободного падения, м/с2.

Другая формула для проверки правильности первоначального расчёта

    Кэ V2

S = ——— ,

    254 Фс

где

Кэ – величина тормозного коэффициента;

V – скорость в момент начала торможения;

Фс – величина коэффициента сцепления шин с дорожным покрытием (при сухой погоде – 0,7, в дождливую погоду – 0,4; в снег – 0,2; в гололёд – 0,1).

Так, при движении по сухой асфальтовой трассе со скоростью 60 км/ч длина тормозного пути составит S = 1*60*60/(254*0,7) = 20,25 м. При движении по льдистой трассе, на которой Фс падает с 0,7 до 0,1, величина S увеличится в 7 раз (141,7 м).

Таким образом, главной задачей для правильного вычисления скорости является определение величины остановочного пути. В его состав, кроме, собственно, тормозного пути, входит метраж, приходящийся на:

• время реакции водителя (0,2 с);
• время срабатывания системы торможения (0,5 с).

Характеристики трансмиссии автомобиля

Газ 3110

Под характеристиками трансмиссии автомобиля подразумевается, прежде всего, характеристика привода или колёсная формула автомобиля.

Колёсная формула автомобиля описывает общее количество колёс автомобиля и количество ведущих колёс автомобиля. Кстати, в литературе, а особенно в Интернете почему-то 4х2, иногда, пишут и как 2х4.

Примеры колёсных формул

4х2 – автомобиль на четырёх колёсах, два колеса ведущие; такой колёсной формулой обладает большинство выпускаемых автомобилей; 4х4 – автомобиль на четырёх колёсах, четыре колеса ведущие; эта колёсная формула часто применяется на автомобилях повышенной проходимости; 6х4 – автомобиль на шести колёсах (трёхосный), четыре колеса ведущие, примером может служить практически любой коммерческий трёхосный грузовик без ведущего переднего моста; 6х6 – автомобиль на шести колёсах (четырёхосный), шесть колёс ведущие, примером может служить любой грузовой автомобиль с полным приводом; 8х8 – обычно таким приводом оснащается специальная техника, например советский «Луноход» обладал такой колёсной формулой, суть которой сводится к двукратному дублированию каждого из четырёх колёс.

Агрегаты трансмиссии автомобиля полностью отражают его колёсную формулу. Автомобили повышенной проходимости имеют трансмиссию, которая обеспечивает полный привод на все колёса.

Классический автомобиль с приводом на все колёса подразумевал в своей конструкции помимо коробки перемены передач (КПП) ещё и раздаточную коробку с демультипликатором.

Раздаточная коробка на автомобилях с постоянным задним приводом и подключаемым передним мостом предназначалась для подключения переднего моста с целью повышения проходимости. Такая раздаточная коробка имела межосевой дифференциал, который мог быть заблокирован водителем из кабины, и играла одновременно несколько ролей: подключала передний мост и одновременно «блокировала межосевой дифференциал». Эффект такого подключения следующий: крутящий момент подаётся одновременно на передний мост и на задний мост, а при заблокированном межосевом дифференциале отсутствует перераспределение крутящего момента между мостами.

Демультипликатор или как говорят современные журналисты «пониженный ряд трансмиссии» служит для уменьшения частоты вращения выходных валов раздаточной коробки. Конструктивно он может входить в схему раздаточной коробки или выполняться в виде отдельного агрегата.

Потребность в демультипликаторе возникла тогда, когда автомобили снабжались маломощными двигателями, максимум крутящего момента которых приходился на высокие обороты. Примирить высокие обороты двигателя и невысокую скорость движения автомобиля по бездорожью – вот задача демультипликатора. Демультипликатор нужен для обеспечения оптимальной скорости движения автомобиля при частоте вращения коленчатого вала двигателя соответствующей максимальному крутящему моменту двигателя.

Вышесказанное хорошо иллюстрирует следующий пример: Большинство маломощных легковых автомобилей комплектовалось двигателями с максимальным числом оборотов коленчатого вала около 4500 об./мин.

Для этих автомобилей максимальная скорость на первой передаче не должна превышать 25 км/ч. Такая скорость практически соответствует максимально допустимому числу оборотов коленчатого вала двигателя.

Применив в трансмиссии демультипликатор, конструкторы решили задачу соответствия максимального крутящего момента двигателя и невысокой скорости движения автомобиля по бездорожью.

При появлении в арсенале конструкторов новых мощных двигателей (особенно дизельных) максимальный крутящий момент которых начинается с низких оборотов, т.е. обладающих «тягой с низов» (или «тягой на низах») потребность в демультипликаторе практически отпала. Сейчас демультипликаторы применяют в составе трансмиссии автомобилей, основным предназначением для которых является постоянная эксплуатация в условиях бездорожья.

Какой недостаток у демультипликатора? Представим, что водитель с целью повышения проходимости своего автомобиля применил демультипликатор, понижающий обороты в четыре раза. Отсюда скорость автомобиля при максимальном крутящем моменте двигателя составит 4.8-5.5 км/час, а максимальная скорость на первой передаче упадёт с 25 км/час до 6.25 км/час. Поэтому водитель, двигаясь с включённым демультипликатором, лишается разгонной динамики, не может штурмовать некоторые препятствия «с ходу» и не сможет разогнаться перед такими препятствиями без каких-либо переключений.

Без этого не обойтись при проведении расчётов

Ещё один важный показатель – протяжённость заноса (юза) при торможении Sю. Это отношение квадрата скорости юза к удвоенной константе замедления j. Такой след заблокированные колодками колёса машины начинают оставлять на дорожном покрытии при положении «педаль в пол». Начало следа – это точка установившегося замедления, то есть константы. Как уже было сказано выше, это экспериментальная величина. Она рассчитывается для каждого вида транспорта отдельно. При этом используется физическая формула

j = f*g,

Продольное сцепление резины с дорожным покрытием f замеряется эмпирически, с помощью «пятого колеса» или специальных приборов.

На основании специальной таблицы время реакции водителя на ситуацию на дороге составляет 0,6-1,4 секунд (шаг 0,2). Усреднённая экспертная величина, которая применяется в официальных экспертизах, составляет 0,8 с (в связи с тем, что быстрее этого времени человеческий мозг среагировать на происходящее не в состоянии).

Чтобы упростить восприятие производимых математических расчётов, сделаем привязку величины остановочного пути к скорости автомобиля длиной 4 м. Привязка делается к скорости 64 км/ч, с шагом ½ в сторону её замедления и увеличения:

Скорость автомобиля, км/ч	Путь до реакции водителя, м	Путь от момента начала торможения до остановки, м	Общий остановочный  путь,  м/длин т/с
32	6	6	12/3
48	9	14	23/6
64	12	24	36/9
80	15	38	53/13
96	18	55	73/18
112	21	75	96/24

Принятие решения о начале торможения в критической ситуации – необходимый, и крайне ответственный шаг. Чем больше скорость автомобиля, тем быстрее необходимо нажимать на педаль. Чем раньше это решение будет принято, тем быстрее произойдёт полная остановка.

Силы, действующие на автомобиль

На автомобиль, независимо от того, движется он или неподвижен, действует сила тяжести (вес), направленная отвесно вниз.

Сила тяжести прижимает колеса автомобиля к дороге. Равнодействующая этой силы, размещена в центре тяжести. Распределение веса автомобиля по осям зависит от расположения центра тяжести. Чем ближе к одной из осей расположен центр тяжести, тем больше будет нагрузка на эту ось. На легковых автомобилях нагрузка на оси распределяется примерно поровну.

Действие силы тяжести на автомобиль

Большое значение на устойчивость и управляемость автомобиля имеет расположение центра тяжести не только в отношении продольной оси, но и по высоте. Чем выше центр тяжести, тем менее устойчивым будет автомобиль. Если автомобиль находится на горизонтальной поверхности, то сила тяжести направлена отвесно вниз. На наклонной поверхности она раскладывается на две силы (см. рисунок): одна из них прижимает колеса к поверхности дороги, а другая стремится опрокинуть автомобиль. Чем выше центр тяжести и чем больше угол наклона автомобиля, тем скорее нарушится устойчивость и автомобиль может опрокинуться.

Во время движения, кроме силы тяжести, на автомобиль действует и ряд других сил, на преодоление которых затрачивается мощность двигателя.

Схема сил, действующих на автомобиль во время движения

На рисунке показана схема сил, действующих на автомобиль во время движения. К ним относятся:

• сила сопротивления качению, затрачиваемая на деформирование шины и дороги, на трение шины о дорогу, трение в подшипниках ведущих колес и др.;
• сила сопротивления подъему (на рисунке не показана), зависящая от веса автомобиля и угла подъема;
• сила сопротивления воздуха, величина которой зависит от формы (обтекаемости) автомобиля, относительной скорости его движения и плотности воздуха;
• центробежная сила, возникающая во время движения автомобиля на повороте и направленная в противоположную от поворота сторону;
• сила инерции движения, величина которой состоит из силы, необходимой для ускорения массы автомобиля в его поступательном движении, и силы, необходимой для углового ускорения вращающихся частей автомобиля.

Движение автомобиля возможно только при условии, что его колеса будут иметь достаточное сцепление с поверхностью дороги.

Если сила сцепления будет недостаточной (меньше величины силы тяги на ведущих колесах), то колеса пробуксовывают.

Сила сцепления с дорогой зависит от веса, приходящегося на колесо, от состояния покрытия дороги, давления воздуха в шинах и рисунка протектора.

Для определения влияния состояния дороги на силу сцепления служит коэффициент сцепления, который определяют делением силы сцепления ведущих колес автомобиля на вес автомобиля, приходящийся на эти колеса.

Коэффициент сцепления с дорогой в зависимости от покрытия

Коэффициент сцепления зависит от вида покрытия дороги и от его состояния (наличия влаги, грязи, снега, льда); величина его приведена в таблице (см. рисунок).

На дорогах с асфальтобетонным покрытием коэффициент сцепления резко уменьшается, если на поверхности имеется влажная грязь и пыль. В этом случае грязь образует пленку, резко уменьшающую коэффициент сцепления.

На дорогах с асфальтобетонным покрытием в жаркую погоду появляется на поверхности маслянистая пленка из выступающего битума, снижающая коэффициент сцепления.

Уменьшение коэффициента сцепления колес с дорогой наблюдается также при увеличении скорости движения. Так, при возрастании скорости движения на сухой дороге с асфальтобетонным покрытием с 30 до 60 км/ч коэффициент сцепления уменьшается на 0,15.

Популярные двадцатитонные машины для доставки больших грузов

Отечественным грузовым автомобилем в данной категории является КАМАЗ 65117. Он может взять в кузов 14 тонн, плюс еще столько же везти в прицепе. Машина имеет современную рестайлинговую кабину с противоподкатным брусом, креслами на пневмоподвесках и спальным местом. Двигатель КАМАЗ 740.30-280 (280 л. с.) или Cummins 6ISBe 300 (300 л. с.) обеспечивает расход топлива, соответственно, 29 или 26 л / 100 км. КПП — девятиступенчатая ZF9S или десятиступенчатая КПП-154. Грузовик отличается большим (500 л.) топливным баком и хорошей маневренностью. Выпускаются модификации с краном-манипулятором. Из других автомобилей можно назвать автоцистерну для технических жидкостей, вместимостью 23 000 л., или для пищевых, вместимостью 20 000 л., 20-тонный цементовоз ТЦ-12 1 (все три — на базе тягача КАМАЗ 54115). Для бездорожья заказывают КАМАЗ 6560-110-22 с 400-сильным двигателем и колесной формулой 8 х 8.

Из зарубежных моделей популярны самосвалы MERCEDES-BENZ ACTROS (30 т) и МАЗ 5516 (20 т), тенты Renault Magnum (20 т., 86 куб. м.), Scania Р340 (20 т), МАЗ-5440С9-570 (п/п, тент, 22,7 т), борт Tatra T 815-2 ARMAX (20 т), DAF XF95 с п/п Koegel (20 т) и другие.

Марки грузовиков до 2 тонн

Марка, модель,  (тип авто / кузова)	Колесная формула  (проходимость)	Грузоподъемность, т.	Размеры кузова, м.	Объем кузова, м3.
Россия, страны СНГ
ГАЗ 2705-216 (фургон)	4х2	1,35	3,13х1,72х1,52	—
ГАЗ 2705-216 (комбинированный фургон)	4х2	1,41	2,00х1,72х1,52	—
ГАЗ 2705-216-1 (фургон)	4х2	1,35	3,13х1,72х1,52	—
ГАЗ 2705-216-2 (фургон)	4х2	1,35	3,13х1,72х1,52	—
ГАЗ 2705-408 (фургон)	4х2	1,35	3,13х1,72х1,52	—
ГАЗ 27057-408 (комбинированный фургон)	4х4	1,19	2,00х1,72х1,52	—
ГАЗ 2705Д1 (комбинированный фургон)	4х2	1,41	2,21х1,56х0,13	—
ГАЗ 3302Д1 «ГАЗель» (бортовой)	4х2	1,5	3,06х1,94х0,38	—
ГАЗ 3302Д4 «ГАЗель»  (бортовой удлиненная)	4х2	1,325	4,30х1,94х1,40	—
ГАЗ 3302-748 «ГАЗель» (бортовой)	4х2	1,5	3,06х1,94х0,38	—
ГАЗ 3302Д3 «ГАЗель» (бортовой)	4х2	1,5	3,06х1,94х0,38	—
ГАЗ Maxus(95 л.с.) (ц/м фургон)	4х2	1,49	2,59х1,77х1,51	7,0
ГАЗ Maxus(129 л.с.) (ц/м фургон)	4х2	1,59	2,59х1,77х1,51	10,0
ГАЗ Maxus LWB HR 3.2t (ц/м фургон)	4х2	1,316	3,36х1,77х1,71	10,3
ГАЗ Maxus LWB HR 3.5t (ц/м фургон)	4х2	1,616	3,36х1,77х1,71	10,3
ТагАЗ Porter 2.5d MT (бортовой)	4х2	1,08	—	—
УАЗ 33036 (бортовой с тентом удлиненный)	4х4	1,3	—	—
ГАЗ 3308 «Садко» (бортовой)	4х2	2,0	3,49х2,17х0,51	—
ГАЗ 3308 «Садко» (бортовой удлиненный)	4х4	1,8	3,49х2,17х0,51	—
Импортные
BAW 33462 (бортовой)	4х2	1,1	3,88х2,00х0,40	—
Chana SC1026DAN (бортовой)	4х2	1,05	2,65х1,45х0,35	—
Citroen Jumper Fgtl 33 L2H1 2.2 HDi (ц/м фургон)	4х2	1,415	3,12х1,87х1,66	10,0
Citroen Jumper Fgtl 33 L2H2 2.2 HDi (ц/м фургон)	4х2	1,375	3,12х1,87х1,93	11,5
Citroen Jumper Fgtl  35 L3H3 2.2 HDi (ц/м фургон)	4х2	1,5	3,71х1,87х1,93	15,0
Ford Ranger (пикап, двухрядн кабина)	4х4	1,14	1,53х0,465	—
Foton Aumark BJ1039R (бортовой)	4х2	1,5	3,02х1,60х0,36	—
Foton Aumark BJ1039 V4JD3-RE (бортовой)	4х2	1,15	3,20х1,76х0,38	—
Foton Forland 1T BJ1020 V3JA3-4 (бортовой)	4х2	1,3	3,00х1,51х0,32	—
Foton Forland 1T BJ1028  V3JA2-1 (ц/м фургон)	4х2	1,5	2,63х1,60х0,34	—
Jinbei SY1030DFH3 (бортовой)	4х2	1,125	3,43х1,91х0,38	—
Jinbei SY1044SVS4 (бортовой)	4х2	1,45	3,43х1,91х0,38	—
Peugeot Boxer 333 L2H1 (ц/м фургон)	4х2	1,415	3,12х1,66	10,0
Peugeot Boxer 335 L2H2 (ц/м фургон)	4х2	1,575	3,12х1,93	11,5
Peugeot Boxer 335 L3H2 (ц/м фургон)	4х2	1,525	3,71х1,93	13,0
Yuejin NJ1041DBZ (бортовой)	4х2	1,4	4,21х1,81х0,37	—
FAW CA1031K2L (бортовой)	4х2	2,0	3,10х1,61х0,40	—
FAW CA1041K26L2 (бортовой)	4х2	2,0	4,21х1,81х0,37	—
Foton Ollin Express 1.5T BJ1039V4JB3-ZB (бортовой)	4х2	1,8	3,34х1,81х0,36	—
Foton Ollin Surpassing 1.5T BJ1039V4JD3-A (бортовой)	4х2	2,0	3,20х1,76х0,38	—
Peugeot Boxer 440 L4H2 (ц/м фургон)	4х2	1,9	4,07х1,93	15,0
Nissan Europe LCV NP300 (пикап)	4х4	1,05	1,485 (дл)	—

Грузовой транспорт до 2 тонн подходит для транспортирования небольшого груза. Стоит отметить, что данные машины бывают различных размеров и разновидностей, при одинаковом значении допустимой нагрузки. У данных транспортных средств кузов может быть тентованным, открытым или в виде фургона, в том числе комбинированного, цельнометаллического.

Стоит отметить, что размеры зависят от марки и модели. По колесной формуле, определяющей проходимость авто, бывают 4х2 и 4х4. Последние транспортные средства готовы перемещаться даже в условиях бездорожья.

Грузы общим весом от одной до двух тонн до восьмидесятых годов прошлого столетия почти не имели специально предназначенного транспорта. Категорию до 1 т закрывали пикапы и УАЗы, а от 1,5 тонны – нужно было оформлять прокат грузового автомобиля ГАЗ-52/53, ЗИЛ и т.д.

Как быть тем, кому требуется перевезти 1,3 или 1,5 тонны? Желающих не перечесть. У кого-то предстоит квартирный или офисный переезд, кому-то нужно организовать перевозку спецтехники или оборудования, доставку строительных материалов, перемещение выставки и многое другое. Перевозки до 2 тонн осуществляются на городских и внутриобластных маршрутах.

Грузы могут быть самыми разнообразными:

• вещи от квартирного или офисного переезда,
• доставка готовой продукции в пункты реализации,
• промышленное кухонное или торговое оборудование,
• металлический профиль,
• строительные материалы,
• ягоды, овощи и фрукты,
• тарные грузы и прочее.

Как измерить радиус поворота автомобиля

Чтобы рассчитать радиус поворота автомобиля, можно использовать два способа: «от бордюра до бордюра» либо «от стены до стены».

В первом случае мы получим значение радиуса полуокружности, описываемой колесами машины, когда она разворачивается. Таким образом, для измерения необходимо сделать меловые отметки стартового положения внешнего колеса. После этого выворачиваем рулевое колесо до предела и совершаем поворот на 180°. Снова делаем меловую отметку конечной точки. Затем измеряем расстояние между отметками, делим получившиеся число на 2. С помощью данного способа можно узнать, какая минимальная ширина дорожного полотна должна быть, чтобы можно было совершить разворот.

Нельзя забывать про то, что у машины есть передний свес (промежуток от оси передних колес до конца переднего бампера). И когда дорожное полотно ограничивается бордюром с большой высотой, водитель не сможет совершить разворот, даже если уложится в радиус «от бордюра до бордюра». Произойдет следующее: машина упрется передним бампером в препятствие.

Поэтому, чтобы узнать настоящий показатель радиуса, придется измерять его по способу «от стены до стены». Как это делается? Мел закрепляют на стержне, который размещен на наружном углу бампера (по отношению к повороту). После этого водитель разворачивается и замеряет диаметр полученной полуокружности. Затем полученное число делится на 2.

Так как производители авто хотят, чтобы их творения выглядели наиболее маневренными, то в характеристиках и рекламных проспектах обычно указывают радиус поворота «от бордюра до бордюра». Ведь его значение меньше по сравнению с показателем «от стены до стены»

На практике же, если вам нужно выбрать наиболее маневренный автомобиль, важно учесть также и длину переднего свеса.

Обратите внимание! Есть одна особенность, которая связана с радиусом поворота легкового автомобиля. На самом деле это понятие используется в разговорной речи

Потому что настоящий параметр, который отражает расстояние, требуемое для совершения маневра от упора до упора, — диаметр. Поэтому в габаритных и технических характеристиках обычно указан именно диаметр

Здесь важно не запутаться в этих понятиях.

Нередко даже автопроизводители допускают ошибки. Так, в пресс-релизе нового «Ленд Крузер Прадо» в «Тойота» отметили, что машина сохранила отличный диаметр разворота, который составляет только 5,8 метров. Но это нереально, потому что длина автомобиля 4, 84 метра.

Но если вы изучите рекламный проспект к этой машине, то там уже будет сказано «минимальный радиус разворота автомобиля по колесам», это уже соответствует действительности. Для подтверждения этого просто зайдите на официальный портал. Там отмечен именно диаметр, а не радиус поворота легкового автомобиля, который составляет 11,6 м.

Другая техника

Трактора

Формула для расчёта остановочного пути

Формула для тракторов имеет свои особенности. Нередко встречаются варианты 4к2, 4к2а, 4к4б. Как и в случае с автомобилями, первая цифра указывает на количество колес, вторая на ведущие. Литера А после цифры сообщает о меньшем диаметре передней колесной пары, Б о равных диаметрах передних и задних колес.

Автогрейдеры

Автогрейдер – прицепная или самоходная машина, предназначенная для перемещения и разравнивания сыпучих материалов, снега. В колесной формуле для автогрейдеров указывается количество осей. Возьмем запись типа АхБхВ, где:

• А – число управляемых осей;
• Б – количество ведущих осей;
• В – общее количество.

Таким образом формула 1х2х2 читается как: полноприводный, двухосный грейдер с одной поворотной осью.

Таблицы

В таблицах вы найдете формулы самых распространенных транспортных средств. Два и более показателя через запятую, говорят о наличии у производителя различных модификаций.

Легковые автомобили

Модель авто	Формула
ВАЗ
ваз 2107	4х2
ваз 2110	4х2
ваз 2109	4х2
ваз 2106	4х2
ваз 2108	4х2
лада ларгус	4х2
лада веста	4х2
лада х рей	4х2, 4х4
лада гранта	4х2
лада калина	4х2
нива шевроле	4х4
нива 2121	4х4
УАЗ
уаз патриот	4х4
уаз 39094 фермер	4х4
Renault
рено дастер	4х2, 4х4
рено логан	4х2
рено сандеро степвей	4х2, 4х4
рено сценик 2	4х2, 4х4
Kia
kia rio	4х2
kia ceed	4х2
kia soul	4х2
kia sportage 2010	4х2, 4х4
Ford
форд транзит	4х2
форд фокус 2	4х2
Skoda
шкода рапид	4х2
шкода октавия	4х2
шкода фабия	4х2
шкода октавия тур	4х2
Daewoo
ланос	4х2
нексия	4х2
Nissan
ниссан икстрейл	4х2, 4х4
Toyota
land cruiser 80	4х4
тойота камри	4х2, 4х4
рав 4	4х2, 4х4
Suzuki
сузуки самурай	4х4
сузуки гранд витара	4х2, 4х4
Chevrilet
шевроле лачетти	4х2
Opel
opel vectra	4х2
astra family	4х2
astra h	4х2
SsangYong
кайрон 2.3 бензин	4х4
Fiat
фиат дукато	4х2
Hyundai
хендай солярис	4х2
VolksWagen
volkswagen caravelle	4х2, 4х4

Грузовые автомобили

Модель авто	Формула
БелАЗ
белаз 75131	4х2
белаз 7540	4х2
белаз 7555	4х2
белаз 7555в	4х2
ГАЗ
газ 53	4х2
газ 66	4х4
валдай	4х2
газель некст	4х2
газ 3302	4х2
газ 3307	4х2
ЗиЛ
зил 130	4х2
зил 131	6х6
зил 133	6х4
зил 431410	4х2
зил 5301	4х2
КамАЗ
камаз 4310	6х6
камаз 43118	6х6
камаз 5320	6х4
камаз 5410	6х4
камаз 55111	6х4
камаз 65115	6х4
камаз 6520	6х4
камаз 6540	8х4
камаз 7850	16х16
камаз 78504	8х8
камаз 78509	12х12
МАЗ
маз 5335	4х2
маз 54322	4х2
маз 54323	4х2
маз 5551	4х2
маз 6303	6х4
маз 6501	6х4
НЕФАЗ
нефаз 4208-34	6х6
Renault
рено магнум	4х2, 6х2, 6х4
УРАЛ
урал 4320	6х6
урал 5557	6х6
Freightliner
фредлайнер	6х4, 6х6
Hyundai
hd 78	4х2
Volvo
volvo fh12	4х2, 6х2

Прочая техника

Модель авто	Формула
Автобусы
маз 103	4х2
паз 3205	4х2
лиаз 5256	4х2
Трактора
юмз 6	4к2а
мтз 80	4к2а
мтз 82	4к4а
Грейдеры
дз 98	1х3х3
Прочее
бтр 80	8х8
шасси баз 695071	8х8.1

Классификация грузового транспорта с открытым кузовом

Такие автомобили пригодны для транспортировки грузов общего назначения, кроме наливных без тары. Выпускаются в широком ассортименте по грузоподъемности, проходимости и другим параметрам.

• Бортовые автомобили. В общей конструкции объединены кабина и открытая кузовная часть. Один или несколько бортов могут быть откидными. Кузов неопрокидывающийся.
• Самосвал. Одиночный автомобиль с откидывающимся кузовом.
• Самосвал-тягач с одним или двумя прицепами. В последнем случае такая техника называется автопоездом.
• Бортовые автомобили-тягачи, к которым можно присоединить один или два прицепа.
• Седельный тягач. Кузов отсутствует. Имеется седельно-сцепное устройство, предназначенное для присоединения полуприцепов. Это более универсальное транспортное средство, по сравнению с сочлененным грузовым автомобилем. Обладает маневренностью, большой грузоподъемностью, может использоваться для длинномерных грузов.
• Платформы и их разновидность – низкорамные тралы. Такая автотехника обладает уникальной грузоподъемностью – до 200 тонн, оснащается специальными фиксирующими устройствами. Предназначена для транспортировки тяжеловесных и длинномерных грузов.

Бортовой автомобиль (КАМАЗ 43118-6013-46)	Самосвал (КАМАЗ65115-23)	Седельный тягач (КАМАЗ 53504)

На базе шасси и прицепа или седельного тягача и полуприцепа создают лесовозы-сортиментовозы – технику, удобную для транспортировки длинномерной древесины – 2, 4, 6 м.

Фиксация и изъятие следов транспортных средств

Обнаруженные следы транспортных средств на месте происшествия должны быть подробно описаны в протоколе осмотра, в котором указываются:

• вид следов (объемные, поверхностные, торможения, юза и т.п.) и их расположение по отношению к другим неподвижным объектам;
• вид и особенности следовоспринимающей поверхности (например, сухое асфальтовое покрытие, глина, песок, снег и т.д.);
• количество и взаимное расположение следов, образованных разными колесами одной автомашины, и результаты их измерений (размер колеи, базы);
• место расположения, длина и степень выраженности следов торможения, если они обнаружены;
• размеры следов шин (их длина, ширина отпечатков беговой дорожки, глубина объемных следов и т.д.);

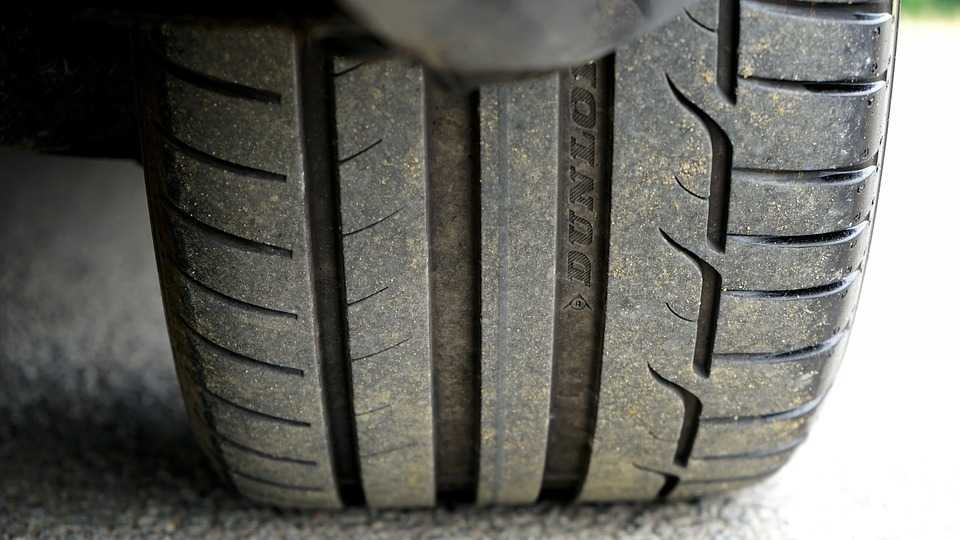

• рисунок протектора, отображенный в следах, и размеры основных его элементов;
• наличие, расположение, форма и размеры хорошо выраженных индивидуальных особенностей шины, отображенных в следах;
• расстояние между двумя отпечатками одной и той же особенности следа (дефекты покрышки);
• признаки, указывающие на направление движения автомашины;
• способы дополнительной фиксации и изъятия следов, примененные при осмотре, и перечень материалов, прилагамых к протоколу;
• как упакованы изъятые следы.

Кроме перечисленных пунктов в протоколе могут быть указаны и другие данные, имеющие важное значение для конкретного дела.

При фотографировании следов транспортных средств производится и съемка. При узловой съемке
следы шин фотографируются на фоне окружающей обстановки,
при детальной — фотографируются отдельные фрагменты с отобразившимися в них особенностями. Около следа укладывается масштабная линейка или лента.

Обязательно должны быть сфотографированы по крайней
мере три элемента следов транспортных средств:

• колея на том участке, где она наиболее отчетливо видна;
• рисунок протектора в том месте, на котором наиболее отчетливо заметны его индивидуальные особенности;
• отдельные признаки, отображающие частные идентификационные особенности шин или других частей автомашины.

С объемных следов транспортных средств могут быть изготовлены слепки. Техника изготовления слепков с помощью раствора
гипса та же, что и в случаях . Специфика
здесь состоит в том, что иногда приходится производить заливку
следов, относительно больших по длине. Поэтому след шины
предварительно разделяют на участки длиной 40—50 см тонкими
перегородками из стекла, фанеры, картона и т.п., вдавливая их в
след. Затем производится заливка гипсовым раствором.
Поверхностные следы шин (следы наслоения) копируются
с помощью листа резины, предварительно зачищенной наждачной бумагой, фотобумаги, липких пленок.

Другие классификационные признаки

Помимо конструкции кузова, грузовые автомобили различаются и по другим признакам.

По количеству осей

Двух-, трех-, четырех-, пятиосные и более. Этот параметр оказывает влияние на грузоподъемность и учитывается при получении допуска на проезд по той или иной автодороге. Для транспортировки тяжелых грузов на дальние расстояния используют грузовые автомобили с тремя и более осями.

При определении этого параметра учитывают наиболее загруженную ось:

• до 6 тонн;
• 6-10 тонн.

По колесной формуле

• 4х2;
• 4х4;
• 6х4;
• 6х6.

Первая цифра обозначает общее количество колес, вторая – число ведущих колес. Сдвоенные колеса обозначаются как одно.

По грузоподъемности

Этот один из наиболее важных параметров, учитываемых при выборе автомобиля для транспортировки груза. Классы грузовиков по грузоподъемности:

• малый;
• средний;
• большой.

Список классификационных признаков можно продолжить, исходя из конструкционных и эксплуатационных особенностей автомобиля, функционального назначения, характеристик перевозимых грузов.

Управляемость автомобиля

Под управляемостью автомобиля понимают его способность изменять направление движения.

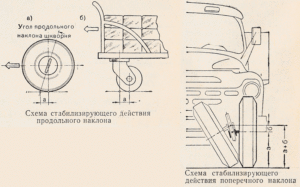

Стабилизирующее действие углов продольного и поперечного наклона оси поворота колеса

Во время движения автомобиля по прямой очень важно, чтобы управляемые колеса не поворачивались произвольно и водителю не нужно было бы затрачивать усилия для удержания колес в нужном направлении. На автомобиле предусмотрена стабилизация управляемых колес в положении движения в прямом направлении, которая достигается продольным углом наклона оси поворота и углом между плоскостью вращения колеса и вертикалью

Благодаря продольному наклону колесо устанавливается так, что его точка опоры по отношению оси поворота снесена назад на величину а и его работа подобна ролику (см. рисунок).

При поперечном наклоне повернуть колесо всегда труднее, чем вернуть его в исходное положение – движения по прямой. Это объясняется тем, что при повороте колеса передняя часть автомобиля приподнимается на величину б (водитель прилагает сравнительно большее усилие к рулевому колесу).

Для возвращения управляемых колес в положение, соответствующее движению по прямой, вес автомобиля помогает поворачиванию колес и водитель прикладывает к рулевому колесу небольшое усилие.

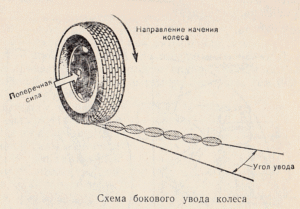

Схема бокового увода колеса

На автомобилях, особенно у тех, где давление воздуха в шинах невелико, возникает боковой увод. Боковой увод возникает в основном под действием поперечной силы, вызывающей боковой прогиб шины; при этом колеса катятся не по прямой, а смещаются в сторону под действием поперечной силы (см. рисунок).

Оба колеса передней оси имеют одинаковый угол увода. При уводе колес меняется радиус поворота, который увеличивается, уменьшая поворачиваемость автомобиля, а устойчивость движения при этом не изменяется.

При уводе колес задней оси радиус поворота уменьшается, особенно это заметно, если угол увода задних колес больше, чем у передних, стабильность движения нарушается, автомобиль начинает «рыскать» и водителю все время приходится подправлять направление движения. Для уменьшения влияния увода на управляемость автомобиля давление воздуха в шинах передних колес должно быть несколько меньше, чем у задних. Увод колес будет тем больше, чем большей будет боковая сила, действующая на автомобиль, например, на крутом повороте, где возникают большие центробежные силы.

Двухтонные грузовые машины для доставки малотоннажных грузов

По данным статистики, в сегменте грузовиков до 2 тонн российские перевозчики предпочитают отечественные машины. Самая популярная – Газель, бортовая или цельнометаллический фургон. Она с большим отрывом опережает лидирующих среди «иностранцев» Ford и VW. Кроме того, есть ГАЗ Садко (в стандартном исполнении), Газель Next с короткой или длинной базой и модернизированный бортовой УАЗ 3303.

Среди зарубежных моделей, как уже отмечалось, лидируют, Volkswagen Transporter и Ford Transit. Достаточно сильные позиции занимают Peugeot Boxer, Citroen Jumper и FIAT Ducato. Не слишком отстает от них Mercedes Sprinter. Кроме них, на дорогах можно встретить Hyundai HD35, BAW 33462 Fenix, FAW 1041 и многие другие модели. Среди кузовов преобладают бортовые и цельнометаллические фургоны, хотя изотермы и рефрижераторы – совсем не редкость.

Малотоннажные автомобили сочетают высокую экономичность, маневренность, вместительность и вариативность кузова. Большой популярностью пользуется Газель, Mercedes Sprinter, Ford Transit, FIAT Ducato, RENAULT Master, Hyundai H350.
